Правила расчета расхода трубы для водяной системы теплого пола

Как рассчитать длину трубы для теплого пола самостоятельно – способы укладки трубы, определение шага, формула расчета расхода трубы, определение длины контура и их количества.

Выполнение расчетов на основании схемы

Чтобы определить нужное количество труб, можно пользоваться другим способом, для чего потребуется:

  1. Подготовить или выбрать схему, согласно которой будет выполняться монтаж трубопровода.
  2. План с конкретным шагом укладки нанести на миллиметровую бумагу.
  3. При нанесении чертежа следует соблюдать масштаб.

До того, как посчитать трубу на теплый пол, нужно подобрать вариант укладки, который может иметь вид:

  • одинарной змейки — трубопровод после вхождения в комнату, принимает форму синусоиды. Данный способ оптимален для небольших по площади помещений с контуром малой протяженности;
  • двойной змейки — трубы в данном случае укладывают попеременно, что позволяет выровнять температуру напольного покрытия по всей его площади;
  • улитки — нагревательный контур располагают по спирали, благодаря чему пол по периметру прогревается с одинаковой теплоотдачей.

Общие рекомендации перед установкой системы

Перед тем как приобрести водяную отопительную систему, необходимо составить при помощи специалиста тепловую карту дома. Такая карта поможет выявить теплопотери помещения. Таким образом, если они составят более 100 Ватт на один квадратный метр, то перед расчетом длины трубы, нужно в здании утеплить.

Расчет теплого водяного пола можно осуществить самостоятельно, воспользовавшись калькулятором. Но здесь важным моментом является то, что систему отопления нельзя располагать под габаритную мебель и стационарное оборудование. Иначе отопительная система быстро выйдет из строя. Но при этом водяная конструкция все — же должна занимать по площади пола не менее 70%, иначе помещение будет плохо обогреваться.

Так же эффективность обогрева будет зависеть от требований к помещениям.

Расчет мощности водяного пола

Расчеты отопительной водяной системы нужно произвести предельно тщательным образом. Любые ошибки в дальнейшем могут привести к дополнительным затратам, так как исправить их можно будет только при полном или частичном демонтаже стяжки, а это может повредить внутреннюю отделку помещения.

Перед тем как приступить к расчетам количества мощности нужно знать несколько параметров.

Параметры для водяного пола

На мощность отопительной системы влияют несколько факторов, такие как:

  • диаметр трубопроводов;
  • мощность насоса;
  • площадь помещения;
  • вид напольного покрытия.

Эти параметры так же помогают произвести расчет длины труб для теплого пола  и их ветки, для обогрева помещений.

Но как производится расчет мощности?

Методика расчетов мощности

Самостоятельно произвести расчеты мощности очень сложно, так как здесь понадобится навык и опыт. По этим причинам его лучше заказать у соответствующей организации, где работают инженеры – технологи. Если все же расчет производится самостоятельно, то за среднюю величину берут 100 Ватт на один квадратный метр. Такая методика применяется в многоэтажных зданиях.

В частных же домах, средняя величина мощности будет зависеть от площади здания. Таким образом, специалистами составлены следующие показатели:

  • площадь до 150 кв. м. – 120 Вт/м2;
  • площадь от 150 до 300 кв. м. – 100 Вт/м2;
  • площадь от 300 до 500 кв. м. – 90 Вт/м2.

Рассмотрев методику расчета мощности, нужно высчитать количество труб. Но для этого вначале стоит ознакомиться со способами их установки.

Количество труб, необходимое для системы

Схема устройства металлопластиковой трубы.

Помимо материала при расчете необходимо учитывать давление воды в и обогреваемую площадь помещения.

Исходя из полученных данных производится подбор оптимального диаметра трубы. Обычно для применяются трубы, имеющие диаметр 1,60; 2,0 или 2,5 см. Если установить трубы, имеющие диаметр меньший требуемого, то это приведет к нарушению циркуляции воды в системе.

Водяное давление можно замерить своими руками, подключив к стояку манометр. После этого можно приступать к определению необходимой длины трубы.

Это делается для того, чтобы теплоноситель сначала нагревал более охлажденный воздух и затем распределялся по всей системе. Места помещения, в которых будет находится встроенная или тяжелая мебель, теплым полом не оборудуются. Для получения более достоверных результатов на данном этапе необходимо выбрать способ прокладки труб в полу. На сегодняшний день самыми популярными считаются два контура напольного отопления водой:

  • зебра или змейка;
  • улитка или спираль.

“Зебра” широко распространена на западе Европы и хороша легкостью расчета и устройства. Однако такой контур не может похвастаться равномерным распределением тепла и характерен существенными температурными перепадами между отдельными участками пола, соответствующими выходу или входу контура. Нередко температура пола может превышать предельно допустимую норму. Удобства от этого не добавляется, а тепловые потери увеличиваются. «Змейку» целесообразно применять в помещениях, имеющих небольшие теплопотери и температурную амплитуду колебаний воды на выходе и входе в пределах 5°С.

Схема монтажа теплого пола методом “зебра”.

В СНГ более распространен контур «улитка», хотя и характерен более сложным проектированием и монтажом в сравнении со “змейкой”. Этот способ монтажа обеспечивает равномерное распределение тепла по всей площади отапливаемого помещения. Происходит это за счет чередования параллельно уложенных подающих и обратных труб. В такой системе отопления пола точка возврата теплоносителя расположена посередине трубы, а средняя температура постоянна в любом месте. Все, можно приступать к расчету.

Взяв лист миллиметровки или любую другую бумагу с делениями, необходимо начертить план комнаты в масштабе 1:50 с учетом всех дверей и окон в масштабе 1:50. На плане изображается контур предполагаемого теплого пола, причем начинаться он должен от близлежащей к стояку стены, имеющей окна. Согласно действующим строительным нормативам и правилам между трубой теплого пола и стеной должно быть не менее 25 – 30 см, а расстояние между укладываемыми трубами зависит от диаметра и обычно колеблется в пределах 35 – 50 см. Начертив чертеж, будет нетрудно замерить длину труб. Умножая полученный результат на 50 (коэффициент масштаба), получают фактическую длину контура. Не следует забывать, что нужно добавить еще 2 м для подключения к стояку. Также выполнить расчет количества можно по следующей формуле: S / n + 2 х lпт, где

  • S – площадь помещения (м2);
  • n – расстояние между трубами;
  • lпт – длина подающих труб.

Любую из величин можно замерить, используя рулетку.

Схема укладки теплого пола “улиткой”.

Площадь комнаты можно узнать из плана или можно ширину комнаты умножить на ее длину. Если комната будет оборудована габаритной мебелью или техникой, то под ней теплый пол не укладываются, а значит уменьшится и площадь. Помимо этого, как уже говорилось выше, необходимо соблюдать расстояние между стенами и трубами, которое должно составлять не меньше чем 30 см. Расстояние между укладываемыми трубами – шаг между осями труб теплого пола. Величина эта в зависимости от характеристик комнаты колеблется в пределах 5 – 60 см, то есть она зависит от влажности и температуры в помещении.

Чем холоднее в комнате, тем меньше шаг между трубами. Тут главное не увлекаться, может случиться так, что пол будет слишком горяч, и эксплуатация станет просто невозможной. Длина подающего трубопровода характеризуется расстоянием между коллектором и началом труб, образующих систему теплого пола. При этом какая-то часть может быть утоплена в стену. Также необходимо учесть все изгибы. Если получилось так, что длина трубы более 70 м, то лучше будет ее поделить на два контура, причем в каждом контуре следует учитывать длину подающих и обратных труб.

Параметры для расчета теплового контура

На стадии проектирования необходимо решить ряд вопросов, определяющих конструктивные особенности теплого пола и режим эксплуатации – подобрать толщину стяжки, насос и другое необходимое оборудование.

Технические аспекты организации отопительной ветки во многом зависят от ее назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, вид напольного покрытия.

Площадь покрытия трубами

При определении габаритов основания под укладку труб в учет берется пространство, не загроможденное крупной техникой и встроенной мебелью. Необходимо заранее продумать компоновку предметов в помещении.


Если водяной пол используется как основной поставщик тепла, то его мощности должно хватать для возмещения 100% тепловых потерь. Если змеевик – дополнение к радиаторной системе, то он обязан покрывать 30-60% издержек теплоэнергии помещения

Тепловой поток и температура теплоносителя

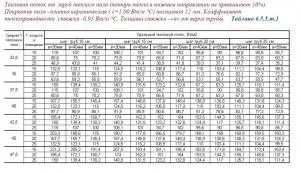

Плотность теплового потока – это расчетный показатель, характеризующий оптимальное количество теплоэнергии для отопления комнаты. Величина зависит от ряда факторов: теплопроводности стен, перекрытий, площади остекления, наличия утепления и интенсивности воздухообмена. Исходя из теплового потока, определяется шаг укладки петли.

Максимальный показатель температуры теплоносителя – 60 °С. Однако толщина стяжки и напольное покрытие сбивают температуру – по факту на поверхности пола наблюдается около 30-35 °С. Разница между термопоказателями на входе и выходе контура не должна превышать 5 °С.

Вид напольного покрытия

Финишная отделка влияет на эффективность системы. Оптимальная теплопроводность у кафеля и керамогранита – поверхность быстро нагревается. Хороший показатель КПД водяного контура при использовании ламината и линолеума без теплоизоляционной прослойки. Наименьшая теплопроводность у деревянного покрытия.

Степень теплоотдачи зависит и от материала заливки. Максимально эффективна система при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.


Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при разогреве теплоносителя до 45 °С . КПД контура существенно падает при устройстве полусухой стяжки

При расчете труб для теплого пола следует учесть установленные нормы температурного режима покрытия:

  • 29 °С – жилая комната;
  • 33 °С – помещения повышенной влажности;
  • 35 °С – проходные зоны и пояса холода – участки вдоль торцевых стен.

Немаловажное значение для определения плотности укладки водяного контура отыграют климатические особенности региона. При расчете теплопотерь надо учитывать минимальную температуру зимой

Как показывает практика, сократить нагрузку поможет предварительное утепление всего дома. Есть смысл сначала теплоизолировать помещение, а после приступать к расчету теплопотерь и параметров трубного контура.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм

Расход трубы на 1 м2, м. п.

100

10

150

6,7

200

5

250

4

300

3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;
  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;
  • длина труб равна 85 м;
  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;
  • L – метраж длины изделия;
  • p – давление насоса;
  • G – расход воды, которая циркулирует в трубах (описывается в документации);
  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;
  • шаг 20 см подходит для 16 м2;
  • шаг 25 см – 20 м2;
  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Расчет необходимого количества труб

Для устройства пола с водяным обогревом выбирают разные методы укладки труб, отличающиеся формой: змейка трех видов – собственно змейка, угловая, двойная и улитка. В  одном смонтированном контуре моет встречаться комбинация разных форм. Иногда для центральной зоны пола выбирают «улитку» а для краев — однин из видов «змейки».

«Улитка» — рациональный выбор для объемных помещений с простой геометрией. В помещениях сильно вытянутых или имеющих сложные очертание лучше применить «змейку» (+)

Дистанцию между трубами называют шагом. Выбирая этот параметр нужно удовлетворить два требования: ступня ноги не должна чувствовать разницы температуры на отдельных зонах пола, а использовать трубы нужно максимально эффективно.

Для пограничных зон пола рекомендуют применять шаг в 100 мм. На остальных участках можно сделать выбор шага в пределах от 150 до 300 мм.

Важное значение имеет теплоизоляция пола. На первом этаже ее толщина должна достигать минимум 100 мм

Для этой цели используют минвату или экструзивный пенополистирол

Для подсчета длины трубы есть простая формула:

L = S/N*1.1, где

  • S – площадь контура;
  • N – шаг укладки;
  • 1,1 – запас на изгибы 10%.

К итоговому значению добавляют отрезок трубы, проложенной от коллектора до разводки теплого контура как на обратке, так и на подаче.

Пример расчета.

Исходные значения:

  • площадь – 10 м²;
  • расстояние до коллектора – 6 м;
  • шаг укладки – 0,15 м.

Решение задачи простое: 10/0,15*1,1+(6*2) = 85,3 м.

Используя металлопластиковые трубы длиной до 100 м, чаще всего выбирают диаметр 16 или 20 мм. При длине трубы 120-125 м сечение ее должно равняться 20 мм².

Одноконтурная конструкция подходит только для помещения с небольшой площадью. Пол в больших комнатах делят на несколько контуров в соотношении 1:2 – длина конструкции должна превышать ширину в 2 раза.

Вычисленное ранее значение — это протяженность трубы для пола в целом. Однако для полноты картины нужно выделить длину отдельного контура.

На этот параметр влияет гидравлическое сопротивление контура, определяемое диаметром выбранных труб и объемом воды подаваемой в единицу времени. Если этими факторами пренебречь, потери давления будут настолько большими, что никакой насос не заставит теплоноситель циркулировать.

Определение расхода трубы в зависимости от выбранного шага укладки

Контуры одной длины — это случай идеальный, но на практике встречающийся нечасто, т.к площади помещений разного предназначения очень отличается и приводить длину контуров к одному значению просто нецелесообразно. Профессионалы допускают разницу в длине труб от 30 до 40%.

Величиной диаметра коллектора и пропускной способностью узла смешения определяется допустимое число петель, подключенных к нему. В паспорте на узел смешения всегда можно найти величину тепловой нагрузки, на которую он рассчитан.

Допустим, коэффициент пропускной способности (Kvs) равен 2,23 м3/ч. При таком коэффициенте определенные модели насоса выдерживают нагрузку от 10 до 15 Вт.

Чтобы определить количество контуров, нужно вычислить тепловую нагрузку каждого. Если площадь, занимаемая теплым полом, равняется 10 м², а теплоотдача 1 м², то показатель Kvs составляет 80 Вт, то 10*80 = 800 Вт. Значит, узел смешения сможет обеспечить 15 000/800 = 18,8 помещений или контуров площадью по 10 м².

Эти показатели максимальные, и применить их можно только теоретически, а в действительности цифру нужно уменьшить минимум на 2, тогда 18 – 2 = 16 контуров.

Нужно при подборе смесительного узла (коллектора) смотреть, есть ли у него такое количество выводов.

Проверка правильности подбора диаметра труб

Чтобы проверить, правильно ли было подобрано сечение труб, можно воспользоваться формулой:

υ = 4*Q*10ᶾ/n*d²

Когда скорость соответствует найденному значению, сечение труб выбрано верно. Нормативные документы допускают скорость максимум 3 м/сек. при диаметре до 0,25 м, но оптимальным значением является 0,8 м/сек., так как при росте ее величины повышается шумовой эффект в трубопроводе.

Способы укладки труб теплого пола

Выбор схемы укладки труб приравнивается к форме помещения (комнаты). Конфигурации змеевиков можно разделить на два основных типа укладки труб: параллельный. и спиральный.Параллельная укладка: в этом типе укладки температура пола сильно изменяется – самая большая будет в начале змеевика и соответственно меньшая в конце. Обычно такая схема применяется в небольших помещениях (например, в ванных комнатах). При этой схеме самая горячая труба, то есть место где теплоноситель поступает в змеевик, должна располагаться в самой холодной зоне помещения (например, у наружной стены) или в зоне создания наибольшего комфорта (например, в ванных комнатах без наружных стен). Эта схема дает возможность укладывать трубы на полах с уклоном (например, в сторону трапа на полу).Спиральная укладка: в этом типе укладки температура пола остается постоянной по всему помещению – противоположные направления потоков чередуются, причем наиболее горячий участок трубы соседствует с наиболее холодным. Применение этой схемы рекомендуется в местах, где разность температур нежелательна и, конечно же, в больших комнатах (залах). Эта схема не пригодна для укладки на полы с уклоном.
Возможны любые сочетания основных типов укладки. В более холодных зонах (у наружных стен) рекомендуется принимать меньший шаг раскладки (расстояние между трубами) или разбить схему раскладки труб на отдельные зоны помещения – более холодную и более теплую. Всегда самой холодной в помещении будет являться зона вдоль наружной стены и именно в ней должны располагаться самые горячие трубы.
Шаг раскладки труб (В) принимается с учетом минимального радиуса изгиба труб (у полиэтиленовых труб он больше).Обычно выбираются величины В = 50, 100, 150, 200, 250, 300 и 350 мм. Ориентировочную длину труб змеевика на 1 кв.м. площади пола можно рассчитать по следующей формуле: L=1000/В(мм./м2). Общая длина труб (п.м.) равна L/1000 х F(площадь отапливаемого пола м2).Для крепления труб используются специальные скобы, с примерным расстоянием между ними 0,4-0,5м.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

Наименование Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы Цена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 16 X 2,0 мм, 100 м
16 X 2,0 мм, 200 м
55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 20 x 2,0 мм, 100 м 83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 26 x 3,0 мм, 50 м 145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 32 x 3,0 мм, 50 м 215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 40 x 3,5 мм, 25 м 575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH 16 х 2,0 мм, 200 м
16 x 2,0 мм, 100 м
50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH 20 х 2,0 мм, 100 м 69

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

  • прочность;
  • износостойкость;
  • долговечность;
  • достаточная теплопередача;
  • низкий показатель теплового расширения;
  • нейтральность к воде;
  • способность выдерживать температуру до 120°С.

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

  • металлопластик;
  • полиэтилен.

Трубы теплого пола полиэтиленовые

Модульные и реечные типы теплых водяных полов

В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.

Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:

  • 13;
  • 18;
  • 28 см.

Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него.

Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см.

Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Расчет по схеме

Для определения необходимого количества труб можно воспользоваться и иным способом. Для этого требуется:

  1. определить схему, по которой будет происходить прокладка труб. Трубы можно уложить в виде:
    • одинарной змейки. Труба контура входит в комнату и далее располагается в форме синусоиды. Такой способ предпочтителен для малых помещений с небольшим контуром. При выкладке «змейки» в большом по площади помещении пол будет прогреваться неравномерно;
    • «двойной змейки». Основное отличие от обычной змейки состоит в прокладке труб попеременно, что позволяет сравнять температуру пола на всей поверхности;

Формы прокладки в виде простой и двойной змейки

«улитки». Труба располагается по спирали, и прогревает поверхность пола по всему периметру с одинаковой интенсивностью.

Прокладка труб в виде спирали

  1. начертить на миллиметровой бумаге (для удобства подсчета) выбранную схему с подобранным шагом.

Для корректного подсчета при разработке чертежа требуется строго соблюдать выбранный масштаб.

Непосредственно монтаж труб теплого водяного пола

Две основные схемы разводки низкотемпературного водяного контура.

Осталось разобраться, как уложить трубу для теплого пола. Чтобы максимально эффективно использовать тепловую энергию, полученную от низкотемпературной системы отопления, необходимо проводить утепление пола. Для этого сгодится любой плотный теплоизолятор (пенопласт, ЭППС, минвата, керамзит), но в приоритете, конечно же, экструдированный пенополистирол.

Абсолютно бессмысленно использовать отражающую изоляцию. Во-первых, должным образом она работает только при наличии воздушной буферной зоны. Во-вторых, раствор разъедает алюминиевую фольгу и через пару лет от отражающей поверхности уже ничего не останется. При укладке труб для теплого водяного пола желательно делать гидроизоляцию, чтобы соседей не затопить в случае утечки.

Есть четыре способа раскладки труб теплого пола:

  • змейка;
  • двойная змейка;
  • угловая змейка;
  • улитка.

Рассмотрим алгоритм монтажа. Для начала рабочая поверхность выравнивается и укладывается утеплитель. Затем кладется гидроизоляция и проклеивается демпферная лента по периметру помещения. После гидроизоляции кладется армировочная сетка для будущей стяжки – лучше брать листовую, а не в рулонах. На армировочную сетку согласно выбранной схеме крепится труба

Важно хорошо закрепит контур, чтобы он не сместился во время заливания стяжки. Поверх труб заливается бетон

Толщина слоя должна быть не менее 3 см, в идеале 5-7 см. В противном случае пол потрескается.

Будьте крайне осторожны, чтобы не повредить трубы. Определить место утечки в теплом полу сложно. Явные признаки аварии – это скачки давления в системе отопления. Определить точное место можно только тепловизором.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
