Насос для повышения давления воды

Насос для повышения давления воды предназначен для поднятия напора воды в системе водоснабжения до оптимального значения. Насос для повышения давления может применяться как в частных домах, так и в многоэтажных жилых зданиях.

Насосные станции

Исходя из конструкции и принципа действия, происходит деление на следующие модели:

Это тот же насос, но уже с добавлением гидроаккумулятора или гидробака, создающего давление значительно сильнее. Устанавливаются перед бытовым или промышленным трубопроводом. Имеют реле автоматического включения, которое срабатывает по мере снижения уровня, соответственно, давления в резиновой оболочке, вмонтированной во внешний металлический ограничительный бак. В отличии от обычных напорных насосов, мощности давления хватает для работы всей сантехники и бытовой техники. Потеря давления на одном метре водопроводной трубы оставляет от 0,1 Бара. Решающим фактором является поточное состояние труб, отсутствие или наличие наростов на внутренних стенках.

Варианты управления работой повышающего напор оборудования

Увеличивающий напор водопроводный насос бывают следующих типов:

Ручной насос является самым дешевым агрегатом. После включения в розетку он начинает работать до тех пор, пока его не отключат. Такую помпу лучше не покупать, поскольку если ее забыть отключить, то обмотка ее двигателя перегорит. Пользоваться подобным насосом неудобно. Его нужно периодически включать и выключать, часто добираясь к неудачно расположенной розетке или выключателю. К примеру, если работает стиральная машинка, то насосу придется работать по несколько часов, поскольку в любой момент она может потребовать дополнительный забор воды для полоскания. Если в системе имеется гидроаккумулятор, то использование насоса ручного включения делается более удобным.

Система с автоматическим включением является самым лучшим вариантом, поскольку исключает необходимость любого ручного управления. Это оборудование имеет датчик потока. При открывании смесителя помпа реагирует, включая подкачку. Выбор в пользу такого устройства хотя и потребует потратиться больше на начальном этапе, но снижает затраты электроэнергии. Дело в том, что оборудование включено только в момент открытия смесителя, набора бачка унитаза или работы стиральной машины, в остальное время оно обесточено.

Комбинированные насосы работают в ручном и автоматическом режиме. Зачастую переплачивать за такое устройство не нужно, поскольку нет надобность в принудительной подкачке. Помпа оснащается датчиком потока, поэтому сама определит момент запуска. Внешне определить такие насосы можно по наличию на их корпусе специального переключателя с надписями «автоматический режим» и «ручной режим».

Идеальное давление

По стандартам давление воды в сети городских квартир должно равняться 4 атмосферам, но на практике перепады могут сильно варьировать. Показатель более 6-7 пагубно воздействует на сантехнику, приводит к разрушению соединения труб, да и низкие значения не носят положительный характер. Если давление меньше 2 атмосфер, тогда работе стиральной, посудомоечной машины грозят перебои.

Минимальным давлением для нормальной работы большинства бытовых устройств является показатель от 1,5 до 2,4 атмосфер, требования повышенные предъявляются к системам пожаротушения, там этот параметр должен быть минимум 3. Если в квартире данное значение гораздо ниже, по разным причинам, например, из-за того, что она находится на последнем этаже или, потому что вода быстро разбирается жильцами, тогда возникает необходимость в использовании дополнительных средств, установок, в задачи которых входит поддерживание необходимого уровня давления.

Причины низкого давления

Прежде чем совершить покупку насоса высокого давления, требуется некоторая конкретизация проблемы. Частыми жалобами являются следующие:

  • Вода течет, но давления практически нет, что говорит об отсутствии комфорта.
  • Вода не поступает только на верхние этажи дома, на нижних она есть.

В первом случае проблема поддается исправлению посредством установки насоса повышения давления. Вторая неприятность не исправится таким же способом, поэтому решением служит насосная самовсасывающая станция, на покупку которой нужно будет раскошелиться.

Процесс выбора очень сложен и зависит не только от потребности в воде, но и еще нескольких составляющих. Дело в том, что перед покупкой насоса следует убедиться, что источником всех бед действительно является низкое давление, а не забитые трубы. Поскольку известковые отложения или механические частицы с течением времени способны намного уменьшить их диаметр, поэтому в этой ситуации даже насос будет бессилен, так как потребуется замена водопровода. Если проблема все же в низком давлении, тогда насос для повышения давления будет как раз кстати.

Правила подбора мощности насоса – технические характеристики их значение

Основным фактором, влияющим на выбор устройства для подачи воды и поддержания нормального давления в системе, является характер точки водозабора:

  1. Самовсасывающий агрегат применяется в условиях, когда точка забора воды располагается ниже уровня установки агрегата. Конструктивно они устроены таким образом, что способны самостоятельно всасывать воду на расстоянии до 8 метров в глубину.

Чем меньше расстояние от воды до помпы, тем эффективнее он забирает воду, поэтому место установки должно быть по возможности максимально приближено к источнику.

  1. Нормально всасывающие агрегаты устанавливаются в системе водопровода и поддерживают давление в нем, при этом источник водозабора, как правило, располагается выше самого агрегата. Это может быть вводная труба или емкость для накопления воды.

Отдельной линейкой выпускаются циркуляционные устройства, предназначенные для обеспечения ускоренного оборота теплоносителя в системах отопления. Они оснащаются термодатчиком для возможности автоматической регулировки скорости потока. Местом их установки является обратная труба отопительного контура.

  1. Колодезные насосные приспособления используются для подачи воды и поддержания давления из больших емкостей и колодцев. Конструкция такого устройства обеспечивает практически полную бесшумность при работе. Не допускается засасывание воздуха при снижении уровня воды. Гарантированно это не произойдет, если агрегат снабжен устройством для автоматического отключения при критично низком уровне жидкости.
  2. Скважинные насосы погружные предназначены для установки в условиях стесненных размеров, определяемых диаметром обсадной трубы водозабора. Поэтому их диаметр невелик, а производительность достаточно высокая, чтобы обеспечить все потребности потребителей.

Как выбрать насос с учетом гидравлических характеристик

Основными показателями при выборе являются следующие показатели:

  • Q – производительность устройства, измеряемая в метрах кубических за единицу времени – м3/час;
  • Н – величина напора – высота столба воды, измеряемая в метрах.

Двумя этими показателями определяется рабочая характеристика устройства. Они взаимозависимы, при изменении любой из них соответственно изменяется и вторая.

Рекомендуемая величина показателя производительности:

  1. Для загородного дома для 4-х человек она составляет 1-2 кубометра в час.
  2. При использовании воды для орошения участка – 2-3 кубометра в час.

Показатель напора, необходимого для водопроводной сети можно с достаточной  точностью определить из соотношения:

Используя выбранные показатели и проведенный расчет можно выбрать устройство, соответствующее требованиям конкретной водопроводной сети.

Давление выбранной насосной установки должно обеспечивать выполнение им следующих функций:

  1. Подъем водяного столба от точки всасывания на необходимую высоту.
  2. Преодоление гидравлического сопротивления трубопровода, включающего собственно трубы, фурнитуру, измерительные приборы и регулирующую аппаратуру.
  3. Получение нужного давления в конечной точке потребления. Для этого к полученному расчетному результату нужно заложить запас, добавив еще 10-12 метров.

Характеристика, указывающая высоту столба, является паспортным параметром и всегда указывается в сопроводительной технической документации.

Смотреть видео

Принципы выбора повышающих насосов

Оценивая водяные насосы высокого давления, обычно учитывают конструктивные особенности:

  • Агрегаты, имеющие мокрый ротор — ин-лайн (их врезают в сегмент водопровода перед водоразборной точкой или устройством, которому нужен напор определенной силы). Им не требуется профилактика — они «самосмазываются» тем, что качают. Они компактные и малошумные. Но производительность их относительно невелика, и нужно учитывать один нюанс при установке: ось ротора электрического привода такого насоса должна располагаться строго горизонтально;
  • Сухороторные агрегаты отличаются выведенным силовым блоком со своим охладительным устройством — вентилятором, поэтому их требуется дополнительно закреплять на стенах. Такой агрегат более производителен, чем мокророторный, и имеет возможность обслуживать не единственную водоразборную точку. Но ему требуется профилактика — узлы трения нуждаются в смазывании. Работая, немного шумит.

Выбирая насос, оцените с точки зрения производительности, иных характеристик и стоимости агрегаты от заметных и давно существующих на рынке брендов, имеющих популярность из-за своей хорошей репутации.

Как выбрать насос для повышения давления воды

Мы уже говорили о том, что если вы хотите купить насос для повышения давления воды, вы должны точно определиться, нужно ли вам просто усилить напор из крана или надо улучшить напор воды из водопровода верхних этажей многоквартирной высотки. В первом случае вам подойдет простое и не особо мощное устройство системы «ин-лайн», которое просто врезается в ваш водопровод. Во втором – рекомендуем приобрести центробежный водяной агрегат высокого давления с гидроаккумулятором.

Есть два режима работы такой техники:

  1. Ручной. Он предполагает постоянную работу устройства, поэтому придется следить, чтобы аппарат не перегревался, периодически его выключать.

  2. Автоматический. В этом случае работу оборудования регулирует датчик протока. При открытии крана начинается движение воды, что включает насос. Очень удобно и то, что автоматический насос для повышения давления воды не включится при отсутствии воды, что продляет срок его службы. Такое устройство и более экономично.

Есть классификация насосов по способу охлаждения корпуса. Оно производится при помощи крыльчатки двигателя или посредством проходящей жидкости:

  • Так называемая конструкция с сухим ротором, при которой охлаждают установленные на валу лопасти. Такие насосы немного шумят во время работы, но имеют высокий КПД.

  • Так называемый мокрый ротор, когда охлаждается перекачиваемая вода. Это бесшумный насос для повышения давления воды.

Насос, устанавливаемый в частном доме или квартире, должен быть небольших размеров, так как места для его установки обычно немного.

При выборе оборудования не забудьте поинтересоваться, для работы с какой водой (горячей или холодной) предназначен тот или иной насос, так как это принципиально. Можно просто приобрести универсальный насос. Оборудование обычно врезают в трубу на входе в дом или квартиру.

Промышленные водяные насосы высокого давления на коллекторах работают непрерывно. Здесь схема работы насоса для повышения давления воды предусматривает несколько колес, из-за чего давление воды увеличивается ступенчато. Такое мощное оборудование способно создать давление в несколько десятков атмосфер. На таких системах двигатели стоят отдельно и имеют воздушное охлаждение.

Перед покупкой насоса для повышения давления воды выясните у продавца-консультанта некоторые моменты:

  • Мощность. Чем она выше, тем больший участок водопровода сможет обслуживать насос. При этом надо учесть, сколько кранов и единиц водопотребляющей бытовой техники будет на обслуживаемом участке.

  • Уровень шума, отличающийся у разных моделей.

  • На трубы какого сечения рассчитан данный аппарат. Если вы поставите насос, не соответствующий вашим трубам, вы не получите ожидаемого эффекта, а аппарат будет работать с перегрузкой.

  • Высота подъема уровня воды. При покупке насосной станции вы должны иметь четкое представление, на какую высоту вам надо поднять воду, иначе можно купить оборудование недостаточной мощности, не способное решить вашу проблему.

  • Размер агрегата. Для небольшого помещения не подойдет громоздкое оборудование, поэтому вы должны заранее определить, куда вы будете его устанавливать.

  • Надежность оборудования модели и марки, которую вы хотите приобрести.

Читайте материал по теме:
Горячее водоснабжение частного дома

Как правильно установить насос для повышения напора воды

Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

Подключение циркуляционного повышающего нагнетателя

Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:

  1. Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
  2. В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
  3. С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.

Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:

  1. Самовсасывающий модуль;
  2. Аккумулирующая емкость;
  3. Автоматическая система контроля;
  4. Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
  5. Сантехническая арматура, трубопроводы и гибкие шланги.

Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.

Методика подключения нагнетающей установки в частном секторе

  • Монтировать установку следует в непосредственной близости от места водозабора;
  • Температура в месте установки не должна опускаться ниже +5 С;
  • Не допускается соприкосновение модулей установки со стенами;
  • Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.

Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:

  1. Непосредственно в доме;
  2. В подвальном помещении или цокольном этаже;
  3. В колодце;

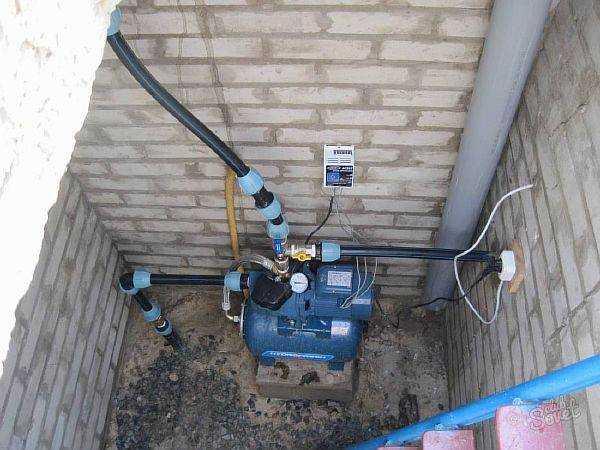

  4. В кессоне;
  5. В специальной утепленной постройке.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:

Подготовительные мероприятия, которые включают в себя:

a)    Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;

b)    Копку траншей под укладку трубопроводов;

c)    Обеспечение электропитания

2.   Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:

a)    Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;

b)    Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;

c)    С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.

3.    Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;

4.   Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.

https://youtube.com/watch?v=5c39kXyw3uM

Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!

Как увеличить напор воды в квартире

Когда стоит выбрать насосную станцию повышения давления воды

Насосная станция может потребоваться, если на последние этажи высоток не поступает вода. Также данное оборудование используют для монтажа водопроводной системы в частном доме. Станция представляет собой центробежное оборудование, предназначенное для увеличения и стабилизации давления воды в магистралях трубопровода. В баке имеется резервуар определённого объёма, который наполняется посредством насоса. Как только запас воды в нём заканчивается, срабатывает реле, и жидкость поступает в гидроаккумулятор. На практике установлено, что чем больше объём резервуара, тем надёжнее работает оборудование, поскольку включение и выключение установки осуществляется нечасто.

Насос с гидроаккумулятором

Статья по теме:

Почему стоит выбрать для квартиры насос с водяным охлаждением

Многие люди предпочитают устанавливать в своей квартире агрегаты с водяным типом охлаждения. Это связано с тем, что насосы, повышающие давление воды в водопроводе с «мокрым» якорем, имеют компактные габариты, обладают невысоким уровнем шума и просты в обслуживании.

Компактный агрегат с водяным типом охлаждения

Помимо этого, подключение этого оборудования не представляет особых сложностей. Вначале в питающей магистрали вырезается отрезок трубы определённой длины, после чего монтируется агрегат, который функционирует по принципу проточного насосного оборудования. Установка выполняется непосредственно перед местом забора воды либо техникой (котлом, стиральной машиной, прочее), чтобы обеспечить для её работы нужный напор.

Подбор мощности

Выбранный агрегат должен соответствовать условиям эксплуатации по производительности

Однако важно, чтобы его можно было подключить к источнику питания. В бытовых условиях используются однофазные устройства

Чем больше мощность, тем выше производительность агрегата. В данном случае насос приобретает способность сильнее разгонять рабочий вал, что приведет к увеличению возможностей устройства.

Следует учитывать, что мощность, а вместе с тем и производительность, агрегата зависят от задач, которые планируется решать. Так, если требуется организовать обслуживание разной бытовой техники – стиральной, посудомоечной машин, – понадобится мощная модель. Для подачи воды к минимальному количеству сантехнических приборов достаточно более простого по свойствам устройства.

Что необходимо сделать, прежде чем выбрать насос для повышения давления воды в частном доме

Давление может быть указано в разных единицах измерения. То есть, например, в технической документации насоса давление может быть обозначено в МПа, в статьях – в кПА, а на панелях приборов – в мм вод. ст.

Вам вряд ли понадобится знать точное значение давления в водопроводе, поэтому можете воспользоваться следующим соотношением, при помощи которого вам будет легче оценить работу водопровода в вашем частном доме:

1 бар ≈ 1 ат ≈ 10 м вод. ст. ≈ 100 кПа ≈ 0,1 МПа.

Нормами установлено требование к давлению водопроводной воды у жителей частного дома или квартиры – 4 бар. При таком значении все бытовые приборы в частном или многоквартирном доме смогут хорошо работать.

К сожалению, мало у кого из жителей частных домов давление в кране находится именно на этом уровне. Чаще всего отклонения существенные. Для системы водоснабжения вредны любые отклонения от нормы. Так, давление более 6-7 бар может привести к разгерметизации в местах соединениях труб. Скачок до 10 бар чреват возникновением аварийной ситуации.

Решением проблемы недостаточного или повышенного давления воды в частном доме является установка редуктора, выравнивающего напор во внутренней разводке водопровода, что исключает вероятность возникновения гидроударов. Если не допустить ошибок на этапе выбора и монтажа редуктора, то давление в системе всегда будет оптимальным.

Более сложная ситуация – это систематический недостаток давления в водопроводе частного дома. Необходимо выявить причину данной проблемы. Проводят несложное исследование для того, чтобы узнать, какое давление в водопроводе вашего частного дома является нормальным и как оно меняется в течение суток. После исследования ситуация станет более понятной.

Измерять давление можно манометром. Он стоит недорого, поэтому рекомендуем вам его приобрести и установить на вводной магистрали вашего частного дома. Будет еще лучше, если вы купите сетчатый промывной фильтр грубой очистки воды со встроенным манометром. Достаточно 3-4 раза в сутки в определенные часы (включая часы пик) записывать показания прибора. Затем можно будет проанализировать показатели давления воды в вашем частном доме и сделать предварительные выводы.

Можно попросить у кого-либо из знакомых или приобрести свой собственный переносной манометр. Подключить его не составит труда: можно сделать это при помощи гибкой подводки к водяным розеткам смесителей или к изливам, если резьбовое соединение будет подходящим. На самом деле вы можете даже собственноручно собрать простой, но при этом достаточно точный манометр.

Для того чтобы собрать манометр, вам понадобится пластиковая трубка длиной примерно 2000 мм. Диаметр трубки должен быть таким, чтобы получилось герметичное соединение с накручивающимся на излив крана штуцером, заменяющим насадку-рассекатель.

Точно определить давление воды в частном доме можно следующим несложным способом:

В первую очередь необходимо присоединить трубку (вертикально) к крану (или к другой водяной розетке). Затем включают воду и выравнивают уровень жидкости: должна быть одна горизонтальная линия с точкой подсоединения (без воздушной прослойки у крана – см. левый рисунок). Теперь можно замерить высоту воздушного участка трубки (ho).

Следующий этап – закрыть пробкой верхнее отверстие трубки (чтобы воздух не выходил) и открыть кран полностью. Вода поднимется. После стабилизации положения нужно измерить экспериментальное значение воздушного столба (hэ).

Теперь можно вычислить давление:

Рв = Ро × (ho/hэ)

Где Рв– давление в водопроводе в данной точке; Ро – исходное давление в трубке. Допустимо принять его за атмосферное, то есть – 1.0332 ат; hoи hэ – экспериментально полученное значение высоты воздушного столба.

Может быть такое, что давление в нескольких разных точках трубопровода частного дома различается. Это является свидетельством образования на трубах ржавчины или известкового налета. В таком случае необходимо заменить трубную разводку.

Возможно, что и фильтры, используемые в водопроводе вашего частного дома, сильно загрязнены или слишком старые. Для устранения неполадок необходимо выполнить соответствующую профилактику.
