Как и из чего сделать насосную станцию своими руками?

19 отзывов “Противогрибковая мазь Тербинафин — отзывы”

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Как выбирать насосную станцию?

Приведем несколько основных правил:

1. При подборе производительности насоса и объема гидроаккумулятора следует учитывать не только потребности семьи в воде, но и возможности скважины. Дебет источника должен быть на 15% больше производительности насоса.
2. Баллонный гидроаккумулятор является более предпочтительным, чем мембранный, поскольку баллон легче заменить. Причем сделать это можно самостоятельно. А вот мембраны в некоторых моделях можно заменить только в сервисном центре.

Дольше прослужит та станция, насос которой оборудован защитной автоматикой:

• от скачков напряжения;
• от перегрузки (перегрева) электродвигателя;
• от сухого хода.

Наилучшей защитой от сухого хода являются электродные датчики уровня. Системы, анализирующие параметры электротока, срабатывают с некоторым опозданием, так что детали какое-то время успевают поработать всухую.

Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Монтаж устройства с большим баком в скважинеИсточник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжекторомИсточник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насосИсточник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

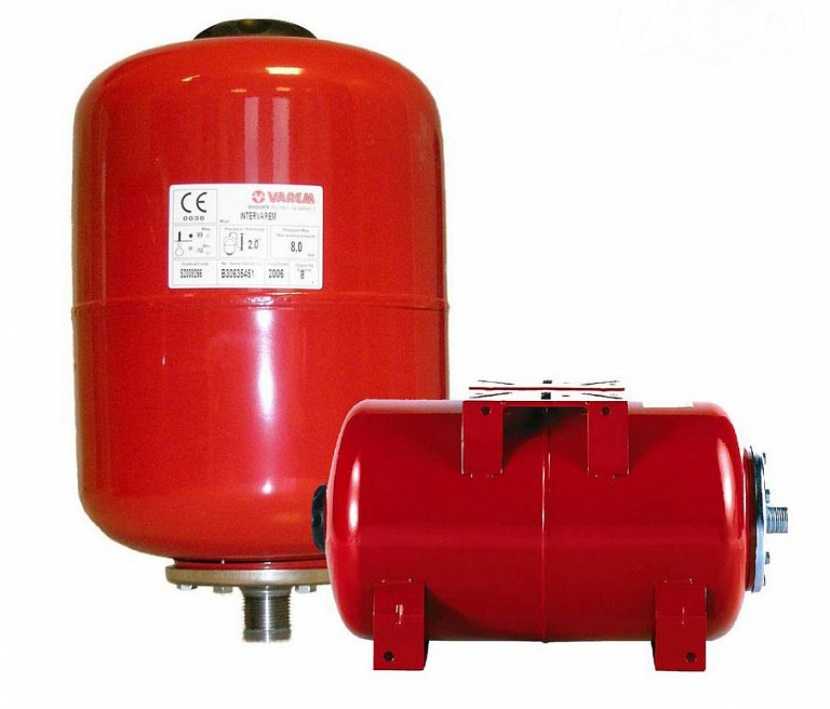

Варианты гидроаккумуляторовИсточник moikolodets.ru

Поверхностный насос для скважины 30 метров

С ростом глубины увеличивается напор, поэтому для статического уровня 30 м. понадобится насос мощнее, нежели DP-100.

Поверхностный насос с выносным эжектором LEO AJDm110/4H

Максимальная высота всасывания составляет 40 метров, что гарантирует определенный запас мощности для подъема воды с глубины 30 метров.

Производитель LEO выпускает для глубоких скважин насосы нового типа с гибким валом.

Его устанавливают на устье скважины. Гибкий вал выпускают длиной 25, 45 метров — глубина с которой можно откачивать воду. Этот тип насосов больше относится к полупогружным нежели к поверхностным. Их монтируют на эксплуатационную колонну диаметром 50 мм. Может стать альтернативой ручному насосу.

Гидравлическая часть состоит из 2-шлангов, вставленных один в другой. Внутрь пропущен гибкий вал, соединенный с головкой насоса винтового типа.

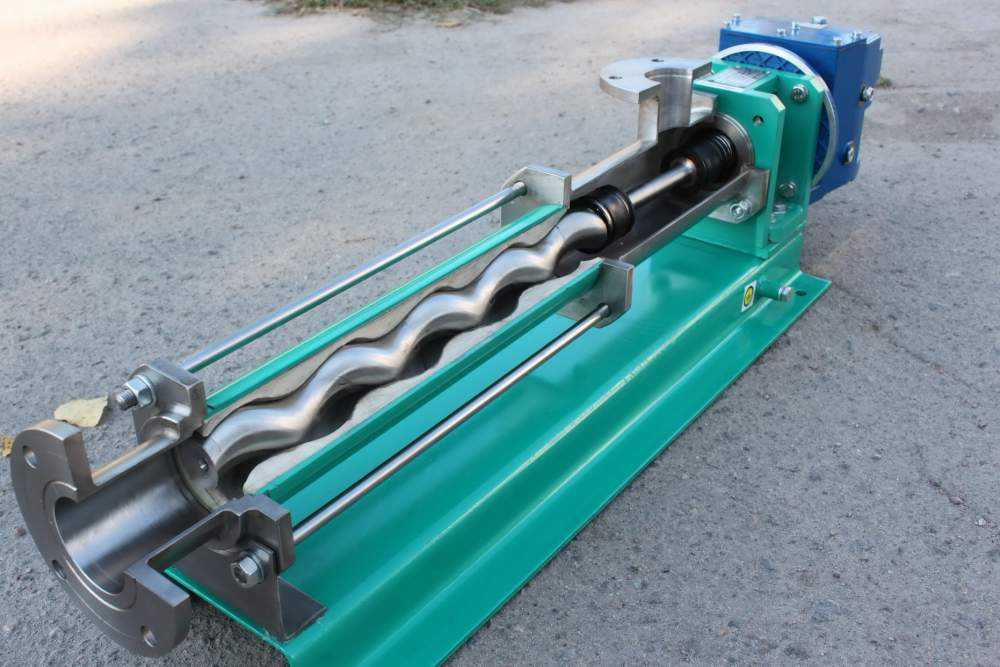

Винтовой насос

Несмотря на небольшие размеры, максимальная производительность составляет 1,8 м3//ч, а напор — 90 метров. Шланг опускают в скважину на заданную глубину, соединяют гибкий вал с валом редуктора электродвигателя. Достоинство насоса состоит в том, что электродвигатель находится наверху. В случае засорения насоса отсоединяют гибкий вал, вытаскивают шланг, промывают.

Составим таблицу 10 лучших поверхностных насосов, пользующихся наибольшим спросом у покупателей.

Таблица 2. Лучшие поверхностные насосы.

Здесь подобраны станции и насосы со встроенным эжектором или внешним исполнении. Для автоматизации процесса добычи воды из скважин рекомендуют к этим насосам приобрести гидроаккумулятор с реле давления. Обычно покупают готовую насосную станцию. Производитель подсчитал оптимальный объем резервуара для данного типа насоса.

Чтобы насосное оборудование работало бесперебойно, надо правильно подобрать насос. Кроме статического, динамического уровня, дебита скважины, среднего потребления на человека в сутки необходимо определить общую высоту подъема воды от зеркала до высшей точки подачи. Не забывайте горизонтальный участок, 6%-10% от которого надо прибавить к высоте подъема. Так определите необходимый напор.

Самовсасывающие поверхностные насосы без встроенного эжектора лучше устанавливать в подвальных помещениях или кессонах. Чем короче будет расстояние до поверхности воды, тем меньше гидравлические потери. Повороты и сужения водопроводных линий тоже увеличивают гидравлические сопротивления. Приобретите накопительную емкость для полива, так вы создадите запас воды, если суточный дебит скважины низкий.

Видео – Ручной насос на скважину без фундамента

Можно было рассмотреть еще один тип насоса — компрессор. Его используют для подъема воды из скважины методом эрлифта. Способ не нашел широкого распространения. Часто используют погружные, полупогружные и глубинные насосы, но их устройство сложнее, стоимость и ремонт тоже обходится недешево. Лучший вариант для неглубоких скважин —поверхностный насос.

По какой цене можно купить насосную станцию, обзор популярных моделей

С ассортиментом моделей можно ознакомиться на интернет-ресурсах, где компании производители, а также их дилеры выкладывают информацию о технических характеристиках моделей.

В таблице мы привели среднюю стоимость моделей насосных станций, рассмотренных в настоящей статье, а также их аналогов, имеющих несколько отличные технические характеристики, при реализации через торговые организации.

Благодаря широкому ассортименту моделей, различающихся по техническим характеристикам и стоимости, всегда есть возможность выбрать насосную станцию для дачи или загородного дома в соответствии с предъявляемыми к ней требованиями и личным предпочтениям пользователя.

Определение места для станции водоснабжения

При подборе площадки для водонасоса, нужно учесть все характеристики его эксплуатации. Каждые пять метров горизонтальной трубки между водоисточником и гидронасосом понижают ее всасывающие особенности на полтора метра. Гидронасос автономного снабжения располагается на цокольном этаже или в утепленной для него комнате.

Для стационарного наружного прибора стоит установить кессон, а укладку его напорной трубы до дома поместить на такой глубине под землей, чтобы холод и заморозки ее не доставали. Если же гидронасос используется только летом на дачном участке, магистрали погружаются на длину меньше 30-50 см, а могут и вовсе остаться на земле.

Если гидронасос устанавливается в жилище, можно не страшиться зимних холодов и замерзания системы. Если есть вариант бурения в здании, действо сократит длину магистральных труб. При выборе площадки гидронасоса, стоит учитывать пределы температуры, указанные в инструкции к прибору.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

2 Из чего собирать установку для водоснабжения?

В целях организации автономной работы, общая схема устройства дополняется реле давления. Такой прибор вполне доступен в ценовом плане и отличается простой конструкцией. Устройство реагирует на изменение давления в линии и включает электронасос, когда оно падает ниже установленного значения. Лучше всего подобрать модель со встроенным термометром. Это позволит отслеживать состояние аппарата.

Вариант сборки насосной станции

Еще одной обязательной составляющей схемы является фильтр грубой очистки. С его помощью помпа защищается от песка и грязи из источника. К тому же крыльчатка без таких примесей прослужит значительно дольше.

2.1 Подключать ли гидробак?

Вопрос собирать станцию с гидроаккумулятором или без, является достаточно серьезным и включает несколько нюансов. Основной задачей гидроаккумулятора является защита и продление ресурса используемого насосного аппарата. Бак накапливает воду и поддерживает стабильный уровень давления системы. В этом случае автоматика включает устройство только, когда израсходуется накопленный в баке объем жидкости.

Без аккумулятора автоматика включает аппарат при малейшем скачке давления, что приводит к его быстрой поломке, а значит, придется проводить еще и ремонт насосной станции своими руками. Альтернативой гидроаккумулятору может стать более качественная автоматика с защитой от «сухого» хода, но по стоимости она часто сопоставима со стоимостью бака.

2.2 Сборка агрегата

Схем, по которым собирается насосная станция своими руками, достаточно много. Каждая из них включает, как положительные, так и отрицательные моменты. В случае, когда используется погружной электронасос, схема имеет следующий вид:

• насос располагается в источнике;
• дальше идет участок трубопровода к гидробаку;
• на горизонтальном участке трубы перед баком врезается обратный клапан, филтр грубой очистки, реле давления (именно в таком порядке);
• труба подсоединяется к гидроаккумулятору;
• на подводящем к баку участке трубы, на расстоянии 10-15 см от него, делает развилка, которая ведет на коллектор (гребенку).

Такая схема позволяет добиться высокой производительности оборудования и обеспечить ровную подачу жидкости.

Устройство гидробака насосной станции

В случае с поверхностным насосным аппаратом, схема сборки будет иметь такой вид:

• всасывающий отрезок трубопровода оборудуется обратным клапаном или же на него монтируется эжектор для насосной станции, после чего труба опускается в источник;
• труба подводится к электронасосу, где перед подключением на нее устанавливают фильтр;
• насос с гидробоаккумулятором соединяется при помощи гибкого подвода;
• реле с манометром устанавливается на участке, где расположена развилка на аккумулятор, что позволит более точно контролировать линию.

Насос в этом случае можно установить на аккумулятор или развести на разные точки помещения.

Самостоятельная сборка домашней насосной станции

Сбору насосной станции проводят в сухую и тёплую погоду, чтобы иметь возможность не торопясь и правильно подключить все элементы и при этом провести установку агрегата по всем правилам. Кроме того, после монтажа установки нужно будет и протестировать её, что также потребует некоторого усердия и времени. А выполнять работу придётся на улице.

Схема простой сборки бытовой насосной станции такова:

• На заборный шланг монтируем фильтровальную сетку и обратный клапан. Эта часть насосного оборудования будет погружаться в колодец. Сетка предотвратит попадание мусора в насос.
• Второй конец трубы подключается к насосному входному патрубку.
• Второе выходное отверстие помпы соединяется с гидроаккумулятором.
• А уже сам гидробак соединяем с системой водопровода.

Такая схема сборки является надёжной и обеспечивает длительную работу системы без сбоев и поломок. Сделать такое оборудование достаточно просто.

Принцип работы насосной станции водоснабжения

заключается в следующем:

• Подключается агрегат. Он устанавливается в выбранном месте: в помещении либо кессоне. Подсоединяется к трубе водозабора и домашнему водопроводу. С учетом техники безопасности производится подключение электрического питания.
• Далее водозаборная труба опускается в скважину либо колодец.
• В аккумулирующую емкость набирается вода, с помощью автомобильного насоса накачивается воздух в необходимом объеме. Только теперь можно пробовать запускать насосную станцию.
• При открывании крана в доме сработает обратный клапан, после чего в автоматическом режиме включится насос и начнет набирать воду из водозабора в накопительный бак.
• Спустя время накопительный бак наполняется, увеличивая давление в системе. При его повышении до установленного предельного уровня срабатывает реле и отключает насос. Перестает поступать вода в систему и давление остается на прежнем уровне. При открытии крана водопотребления вода уходит, и давление падает.
• Опустившись до заданного нижнего предела реле давления включает насос, и запас воды пополняется до верхнего предела.

За основу берутся нижний и верхний пределы давления, на которые реагирует реле. Таким образом в системе поддерживается постоянный напор воды во внутреннем диапазоне заданных пределов в автоматическом режиме.

1 Как устроена насосная станция?

Станция для колодца состоит из следующих элементов:

1. Поверхностный насос с электроприводом (реже – устройство может быть погружным).
2. Накопительный бак – гидроаккумулятор.
3. Реле давления.
4. Манометр.

Насос – собственно, устройство, которое и перекачивает воду из источника в систему водоснабжения. Он имеет центробежный принцип действия: рабочий вал с лопастями соединен с электродвигателем.

Вращение двигателя приводит к вращению вала, лопасти которого начинают захватывать воду и перемещать ее – от патрубка входа (всаса) к патрубку выхода (нагнетания, в систему).

Бак – емкость (объем может варьироваться), в которой накапливается нагнетаемая насосом вода. Его задача – это гашение возможных гидроударов, скачков давления (а они обязательно будут – из-за постоянного включения-выключения насоса).

Емкость также служит своеобразным аккумулятором, который накапливает воду: во время простоя насоса водоснабжение системы будет производиться из бака. Конструктивно это выглядит следующим образом: в металлический корпус гидроаккумулятора помещается резиновая мембрана. Между нею и стенками корпуса закачивается воздух.

Насосная станция Педролло (Pedrollo).

Реле давления – механизм, отвечающий за автоматическое включение и отключение насоса, которое зависит от давления в системе водоснабжения.

Манометр – устройство, позволяющее визуально контролировать давление в системе.

1.1 Принцип работы

В колодец на определенную глубину погружается шланг, который подключается ко всасывающему (входному) патрубку насоса. Нагнетательный (выходной) патрубок, само собой, подключается к самому водопроводу.

Включающийся насос (от сигнала, поступающего с реле давления) начинает нагнетать воду в систему водоснабжения и в накопительный бак. Когда давление в емкости достигнет отметки в 2.8 атмосфер – вновь сработает реле давления, только теперь – на выключение устройства.

После этого водоснабжение будет осуществляться из бака – воду в систему будет выталкивать сжатый воздух, давящий на мембрану.

Таким образом Вы сможете пользоваться водопроводом, даже если дома пропадет электроэнергия – поскольку гидроаккумулятор будет иметь ее определенный запас (само собой – ограниченный объемами емкости).

Когда давление внутри бака снизится ниже отметки в 1.5 атмосферы (т.е. определенное количество воды будет использовано) – реле давления вновь подаст сигнал на включение насоса.

Примерная схема размещения насосной станции, колодца и потребителей воды.

Кстати, о самом реле – принцип его работы также рассмотреть актуально, поскольку эта часть является очень и очень важной. Конструктивно это устройство выполнено следующим образом: на основание (выполняется из металла) устанавливается платформа (тоже металлическая), прикрепляемая одним концом

Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх. На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира).

Обе они создают противодействие поршню, который поднимается снизу – воздействуя на платформу сверху. Растущее в системе давление, пересиливая сопротивление пружины – сначала большой, а затем – маленькой (когда большая уже начнет сжиматься).

После вступления в работу второй (маленькой) пружины платформе остается пройти (подняться) совсем небольшое расстояние, прежде чем насос выключится – это происходит после достижения определенной отметки.

1.2 Преимущества использования

Список преимуществ – следующий:

• полная автоматизация работы водопроводной системы;
• минимализация вреда от гидроударов (благодаря применению гидроаккумулятора);
• большой выбор моделей, с многообразием вариаций характеристик;
• компактность;
• постоянное поддержание стабильного давления в системе;
• возможность применения для того, чтобы создать водоснабжение как для дачи, так и для загородного дома.

Пример расположения насосной станции снаружи дома, возле колодца.

Наличие гидроаккумулятора, кстати, является достаточно важным положительным нюансом – поскольку существенно замедляется износ насоса, который не слишком хорошо переносит частые включения и выключения.

При отсутствии бака в системе насосу придется включаться в разы чаще – при каждом открытии крана. Как следствие – ремонта двигатель потребует гораздо раньше.

Критерии выбора оборудования

Заводские насосные станции комплектуются насосом поверхностного типа. Существуют насосные системы, которые подразумевают применение насосов погружного типа. В их случае аккумулирующая емкость может быть меньших размеров, так как погружные насосы создают большее давление в системе и реже включаются. Для их защиты нет необходимости устанавливать аккумулирующую емкость большого объема.

Разберем устройство и принцип работы насосной станции. Поверхностные насосы бывают с разными инжекторами:

• Внутренний инжектор позволяет работать с глубиной до 8 метров, однако на выходе такие конструкции способны создать давление до 6 бар. Они не боятся воздушных пробок и прокачивают их вместе с водой. Их недостатком считается высокая шумность рабочего процесса, что делает необходимым обустраивать звукоизолирующий короб.
• Внешний инжектор работает с глубиной до 50 метров. Такие изделия отличаются экономичностью, но выдают КПД до 40%. Они работают гораздо тише, однако давление на выходе оставляет желать лучшего.

Каждый домовладелец самостоятельно выбирает тип насоса в зависимости от своих потребностей и желаемых характеристик. Разнообразие предлагаемых насосных станций располагает к большому выбору. Здесь можно найти любой вариант, соответствующий особенностям собственного водопровода.
