Схемы подключения отопления частного дома своими силами

Каким может быть отопление в частном доме на самом деле. Как правильно сделать согласно всем установленным требованиям и при этом самостоятельно своими руками. Схемы подключения и разводки отопительных труб. Инструкция по монтажу.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

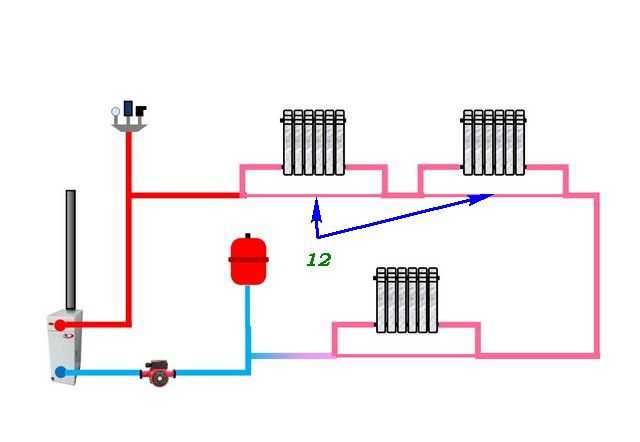

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Системы отопления: их выбор и применяемые к ним требования

В сырую ненастную осень и в зимний холод автономное отопление в частном доме подарит его обитателям уютную комфортную теплоту. В настоящее время существует несколько вариантов устройства отопительных систем, наиболее часто применяемых в частных домах и отдельных квартирах. Выбор схемы обогрева «подчиняется» следующим правилам: правильное регулирование, экономное распределение и передача тепловой энергии по всем внутренним помещениям жилого дома.

Выбранная модель обогрева должна соответствовать следующим требованиям:

  • Минимальное количество расходов на устройство обогревательной системы.
  • Автоматический режим работы.
  • Высокая степень износотойкости составных элементов отопительной линии.

Перечень критериев выбора систем отопления дополняет санитарно-гигиенические условия по обязательному регулированию температуры теплоносителя в нагревательных приборах.

Водяное отопления

Достоинства и недостатки водяного отопления

У данного вида отопления есть несколько недостатков, но плюсов гораздо больше. Перечислим плюсы и минусы этого варианта.

Принцип работы системы водяного отопления

Принцип работы системы достаточно простой: вода нагревается в котле и идет по трубам к радиаторам. Через них она отдает тепло и после этого идет назад в котел по другому контуру. Одна из основных задач системы отопления – запустить воду и заставить ее двигаться по трубам. Это реализуется одним из двух способов: естественным и принудительным. В первом случае вода движется по законам физики, когда холодная вода вытесняется горячей. Во втором случае движение воды запускается при помощи циркуляционного насоса.

Из каких основных узлов состоит система водяного отопления?

Вся система состоит из следующих элементов:

  1.  Котел, в котором осуществляется подогрев воды и из которого подогретая вода направляется в контур отопления.
  2.  Трубы.
  3.  Радиаторы.
  4.  Циркуляционный насос.
  5.  Расширительный бак.
  6.  Приборы автоматизации.

С чего начать проектирование отопления в своем частном доме?

На начальном этапе нужно выбрать тип отопления и рассчитать все материалы и работы, которые необходимо будет закупить и выполнить. Все это нужно сделать и выбрать как можно более экономно и эффективно. Чтобы отопление функционировало с максимальным КПД, дом должен быть хорошо утеплен и иметь способность долго удерживать тепло. Отопление проектируется и монтируется при монтаже всех коммуникаций.

Какие существуют варианты реализации системы водяного отопления?

Наиболее простой в реализации является однотрубная система. В этом случае, как понятно из названия, теплоноситель движется по одной единственной трубе. То есть радиаторы соединены между собой последовательно и вода из котла поступает в первый из них, затем в последующие. После прохождения последнего радиатора вода уходит обратно в котел по трубе, которая ведет из последнего радиатора в котел. Этот вариант является одним из самых простых в реализации и очень экономичным, потому что потребуется минимум оборудования и материалов.

Нормы и требования к автономному отоплению

Перед проектированием отопительной конструкции необходимо заглянуть в СНиП 2.04.05-91, где изложены основные требования к трубам, обогревательным приборам и запорной арматуре.

Общие нормы сводятся к тому, чтобы обеспечить в доме комфортный микроклимат для проживающих в нем людей, правильно оборудовать систему отопления, предварительно составив и утвердив проект.

Многие требования сформулированы в виде рекомендаций в СНиП 31-02, который регламентирует правила строительства одноквартирных домов и обеспечения их коммуникациями.

Отдельно оговариваются положения, связанные с температурой:

  • параметры теплоносителя в трубах не должны превышать отметки +90ºС;
  • оптимальные показатели находятся в рамках +60-80ºС;
  • температура наружной поверхности нагревательных приборов, находящихся в зоне прямого доступа, не должна превышать 70ºС.

Трубопроводы систем отопления рекомендовано устраивать из латунных, медных, стальных труб. В частном секторе преимущественно используются полимерные и металлопластиковые трубные изделия, допущенные к применению в строительстве.

Трубопроводы контуров водяного отопления чаще всего прокладываются открытым способом. Скрытая прокладка допускается при устройстве “теплых полов”

Способ прокладки отопительного трубопровода может быть:

  • Открытым. Предполагает прокладку по строительным конструкциям с креплением клипсами и хомутами. Допускается при устройстве контуров из металлических труб. Использование полимерных аналогов разрешено, если исключается их повреждение от термического или механического воздействия.
  • Скрытым. Предполагает прокладку трубопроводов в  штробах или каналах, выбранных в строительных конструкциях, в плинтусах или за защитно-декоративными экранами. Замоноличивание контура допускается в постройках, рассчитанных минимум на 20 лет эксплуатации и при сроках службы труб не менее 40 лет.

В приоритете открытый способ прокладки, потому что проектирование трассы трубопровода должно предусматривать свободный доступ к любому элементу системы для проведения ремонта или замены.

Трубы скрывают в редких случаях, только тогда, когда подобное решение продиктовано технологической, гигиенической или конструктивной необходимостью, например при устройстве “теплых полов” в бетонной стяжке.

При прокладке трубопровода систем с естественным движением теплоносителя  необходимо соблюдать уклон 0,002 – 0,003. Трубопроводы насосных систем, внутри которых теплоноситель движется со скоростью не менее 0, 25 м/с, не нуждаются в обеспечении уклонов

При открытой прокладке магистрали участки, пересекающие неотапливаемые помещения, должны быть обеспечены теплоизоляцией, соответствующей климатическим данным региона строительства.

Трубопроводы автономного отопления с естественным типом циркуляции должны устанавливаться в сторону движения теплоносителя, чтобы нагретая вода самотеком достигала батарей, а после остывания тем же способом двигалась по магистрали обратки в котел. Магистрали насосных систем сооружаются без уклона, т.к. в нем нет необходимости.

Оговаривается использование различных типов расширительных баков:

  • открытые, применяемые для систем как с насосным, так и с естественным принуждением, следует устанавливать над главным стояком;
  • закрытые мембранные устройства, применяемые исключительно в принудительных системах, устанавливаются на обратной магистрали перед котлом.

Расширительные бачки предназначены для компенсации теплового расширения жидкости при нагревании. Нужны они для сброса излишков в канализацию или банально на улицу, как в случае с простейшими открытыми вариантами. Закрытые капсулы практичней, потому что не требуют участия человека в регулировке давления системы, но дороже.

Расширительный бачок открытого типа устанавливается в наивысшей точке системы. Кроме обеспечения резерва для расширения жидкости на него еще возложена задача отведения воздуха. Закрытые бачки ставят перед котлом, для отведения воздуха используют воздухоотводчики и сепараторы

При выборе запорной арматуры предпочтение отдается шаровым кранам, при выборе насосной установке – оборудованию с напором до 30 кПа и производительностью до 3,0 м3/ч.

Бюджетные открытие разновидности необходимо периодически пополнять из-за стандартного выветривания жидкости. Под их установку необходимо существенно усиливать чердачное перекрытие и утеплять чердак.

Радиаторы и конвекторы рекомендуется монтировать под окнами, в удобных для обслуживания местах. Роль нагревательных элементов в ванных комнатах или санузлах могут играть полотенцесушители, подключенные к отопительным коммуникациям

Ошибки, допускающиеся во время монтажа

Самые распространенные ошибки устройства автономного отопления частного дома:

  1. Некорректный подсчет необходимой мощности теплогенератора.
  2. Неправильно выполненная обвязка котла.
  3. Неудачно выбранная отопительная схема.
  4. Неверная расстановка радиаторов отопления.
  5. Использование труб неподходящего диаметра.
  6. Заполнение трубопроводов вместо воды антифризом (типа «тосол»)

Чтобы домашняя отопительная сеть в достаточном количестве обеспечивала частный дом теплом, необходимо помнить о правильности выполненных расчетах основных параметров системы.

Попытки сэкономить на комплектующих элементах и упрощения отопительной конструкции дают отрицательные результаты и тогда вместо качественного обогрева помещения, зимой придется проводить полную замену систему обогрева. Поэтому прежде чем делать отопление своими руками и допустить технические ошибки, лучше обратиться за консультациями к специалистам или заказать монтаж автономного отопления «под ключ».

Подключение твердотопливного котла, двухтрубная схема с антиконденсационным узлом в каркасном доме:

Как работает принцип естественной циркуляции?

Теплоноситель, чаще всего это обычная вода, перемещается по контурам от котла к радиаторам и обратно благодаря изменению своих термодинамических характеристик. Когда при нагревании плотность жидкости уменьшается, а объём увеличивается, она выдавливается холодным потоком, идущим их обратки, и поднимается по трубам. По мере того, как теплоноситель самотёком распределяется по горизонтальным ответвлениям, температура падает и он возвращается к котлу. Так цикл замыкается.

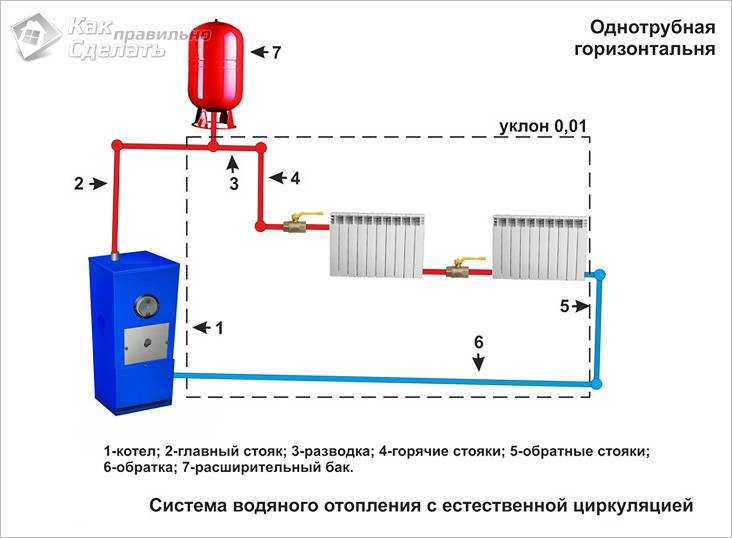

Схема системы отопления с естественной циркуляцией: 1 — котёл твёрдотопливный, 2 – главный стояк, 3 – разводящие магистрали, 4 – расширительная ёмкость, 5 – бак с водой для пополнения расширителя, 6 – труба, отводящая лишний объём теплоносителя в канализацию (ёмкость), 7 – теплообменники, 8 – шаровые краны, 9 – бойлер, 10 – обратка, 11 – обратный стояк

Если для дома выбрано было водяное отопление с естественной циркуляцией, то все горизонтальные участки труб прокладываются с уклоном, идущим по ходу движения жидкости. Это позволяет эффективно бороться с «завоздушиванием » батарей. Воздух легче воды, поэтому он устремляется вверх по трубам, поступает в расширительную ёмкость, а затем, соответственно, в атмосферу.

Бак принимает в себя воду, объём которой увеличивается с ростом температуры, и создаёт постоянное давление.

Достоинства и недостатки отопления печью

Исстари во множестве жилищ стояли печи и сегодня печное отопление в частном доме – не редкость, поскольку часто является единственно возможным способом согреть помещение. К преимуществам системы относятся:

  • Экономичность установки. Печь кладется достаточно быстро, при ее обустройстве не потребуется серьезных финансовых вложений. Часто можно использовать для ее монтажа местный материал.
  • Простота и дешевизна обслуживания.
  • Возможность совместить печь и камин, получив уникальный декор и отопительный прибор одновременно.
  • Создание в доме уникальной атмосферы особого уюта, что свойственно только для этого типа отопления.
  • Относительно высокий КПД. Грамотно сложенная печь может иметь производительность порядка 60%, что вполне сопоставимо с КПД котла, работающего на жидком топливе.

Возможность регулирования процесса горения, сохранение и использование тепла. Отдача и подача воздуха осуществляется при помощи заслонок, их расположение позволяет регулировать температуру в доме.

Дизайн современных печей может быть самым разным, даже таким футуристичным

Всем, кто собирается обустраивать печное отопление дачного дома или любого другого строения важно знать и о самых значимых недостатках системы, к которым относят:

  • Длительный разогрев печи. Достаточно много времени пройдет с момента розжига до того, пока конструкция начнет полноценно отдавать тепло.
  • Существенные потери площади помещения. Устройство требует много места, так как чем больше его размеры, тем дольше оно будет отдавать тепла.
  • Неравномерный обогрев помещения: около печи температура выше, около стен – намного ниже.
  • Несоответствие санитарным требованиям: существенное загрязнение помещения, в котором расположена печь.
  • Высокая пожароопасность.
  • При неправильном уходе за оборудованием существует возможность отравления окисью углерода.

Разводка труб

В водяном отоплении может быть один из следующих вариантов разводки:

  1. Однотрубный.
  2. Двухтрубный.
  3. Коллекторный.

Однотрубная система: вода от котла проходит по порядку от одной батареи к другой.

Недостаток системы можно ощутить только при необходимости отключить часть системы.

В этом случае придётся отключать всё отопление. Однотрубная система бывает вертикальной и горизонтальной.

В двухтрубном варианте каждый радиатор подключен параллельно системе отопления. Например, чтобы отремонтировать один радиатор, не придётся сливать воду из всей системы. Вариант считается наиболее оптимальным для частного дома. Двухтрубная система тоже может быть в вертикальном и горизонтальном исполнении. Горизонтальные используют чаще, так как, по мнению многих, выглядят они более эстетично.

Коллекторная система. Вода подходит к коллектору, от которого расходятся трубы на каждый радиатор. Систему легко регулировать и отключать частями. Хорошо подходит для тёплых полов. Коллектор можно спрятать в специальный шкаф, вмонтированный в стену. Такой вариант удобен, но стоит дороже предыдущих двух.

Монтаж и требования безопасности

В этом пункте мы рассмотрим, как провести водяное отопление своими руками.

Шаг 1: Проект

Для начала выбираем подходящую схему и отображаем ее на бумаге. Учитывайте площади комнат, положение радиаторов, трубопровода, их размеры и пр. Такая зарисовка поможет правильно вычислить количество расходных материалов. Специальные программы значительно упростят все расчеты.

Шаг 2: Комплектующие

Кратко рассмотрим, каким может быть котел, батареи и трубы. Виды отопительных агрегатов в зависимости от используемого топлива бывают газовые, электрические, на твердом топливе и комбинированные. Фаворитом среди этих вариантов по праву можно назвать газовые устройства. Водяные котлы бывают с насосом (для принудительной схемы отопления частного дома) или без него (естественная циркуляция), причем оба типа вполне можно установить своими руками. Отлично себя зарекомендовал двухконтурный агрегат, обеспечивающий не только тепло в доме, но и горячую воду.

Стальные батареи порадуют ценой, но в то же время они подвержены коррозии, а если планируете сливать теплоноситель, то эксплуатационный срок значительно сократится. Чугун, напротив, можно сказать, вечный материал. Он долго нагревается, но и держит тепло длительное время. Но большой вес, не слишком привлекательный внешний вид и высокая стоимость значительно снизили популярность этого материала. На смену чугунным батареям пришли алюминиевые. Их вид весьма привлекателен, они быстро нагреваются и устойчивы к коррозии. Однако алюминий не переносит резких перепадов давления. Биметаллические резисторы славятся отличной теплоотдачей, правда, антикоррозионные свойства остались такие как у алюминия.

Стальной трубопровод потерял былую славу из-за малого эксплуатационного срока. Его вытеснил современный полипропилен. Легкий монтаж, возможность создать «цельную» конструкцию, приемлемая стоимость и надежность – все это неоспоримые плюсы. Хорошие характеристики имеют еще и медные трубы, но их стоимость далеко не всем по карману.

Шаг 3: Котел

Водяное отопление в частном доме построено так, что носитель нагревается котлом. Эта схема самая оптимальная в отсутствие централизованного снабжения. Поэтому выбирая место, где установить котел, следует учитывать расположение ввода газопровода или наличие электропроводки. Если речь идет о твердотопливном агрегате, то нужно произвести дополнительный монтаж дымовой трубы. Если отдаете предпочтение естественной циркуляции теплоносителя, тогда отопительный агрегат расположите так, чтобы ввод обратки был как можно ниже. В этом случае идеально подойдет подвальное помещение.

Шаг 4: Монтаж радиаторов

Батареи размещают под окнами либо около дверных проемов. Конструкция крепления зависит от материала резисторов и количества секций. Чем тяжелее они будут, тем в более надежной фиксации нуждаются. Между батареями и подоконниками следует оставлять зазор не менее 10 см, до пола должно быть более 6 см. Установив на каждый элемент запорную арматуру, вы сможете регулировать количество теплоносителя в батареях, а воздушный клапан поможет избежать нежелательных пробок.

Шаг 5: Разводка

Котел будет отправной точкой для монтажа трубопровода. При этом следует придерживаться выбранной и зарисованной на бумаге схеме. Если трубы видны, то речь идет об открытой разводке. С одной стороны, страдает эстетическая сторона, а с другой, любая течь останется на виду, и чтобы заменить поврежденный элемент, не нужно разбирать короб. Трубопровод можно еще и спрятать, замуровать в стене, сделать обшивку из гипсокартона и т. д. На этом этапе проводят подключение батарей, дополнительного оборудования (насоса, фильтров, блока безопасности, расширительного бачка и пр.).

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

Альтернативные способы

Вариациями на тему водяного отопления можно назвать систему «тёплый пол» и плинтусное отопление.

Тёплый пол это:

  • большая площадь обогреваемой поверхности;
  • комфорт для ног;
  • возможность регулировать температуру;
  • возможность сделать тёплый пол только в некоторых комнатах: ванной, детской или кухне;
  • комфортное распределение тепла: снизу тепло, сверху прохладнее.

Водяной теплый пол в процессе монтажа

Впрочем, и мороки с такой системой немало. Если идёт строительство или ремонт – систему можно сразу спроектировать, но если дом готов и ремонт сделан, всё гораздо сложнее.

Плинтусное отопление можно назвать гибридом из обычного радиаторного отопления и тёплого пола. Оборудование прячется на уровне пола. Интерьер не портится, а воздух прогревается так же комфортно. Кроме того, плинтусный вариант проще сделать в уже законченном ремонте.

Есть ли связь между продолжительностью жизни и кармой

Тумба

Бивалентные гибридные системы отопления на базе тепловых насосов

Гибридная система отопления (бивалентная) состоит из основного источника тепла, пикового догревателя и буферного накопителя. Данная система позволяет максимально эффективно использовать тепловой насос при минимальных капиталовложениях.

Функционирование бивалентной системы

Как известно, отопительное оборудование подбирается согласно теплопотерь помещения при минимальной температуре наружного воздуха (для Киева -22 °С). Это значит что подобранный котел должен обогреть Ваше помещение в диапазоне температур: от -22 до +8 °С. Если же проанализировать Климатологию, то окажется что количество дней в отопительном сезоне когда температура опускается ниже -15 °С составляет меньше 5%. Поэтому, нецелесообразно проводить подбор теплового насоса на максимально низкую температуру наружного воздуха, намного выгоднее приобрести тепловой насос меньшей производительности и недорогой дублирующий источник тепла (пиковый догреватель — дешевле всего электрокотел) который будет включаться в работу исключительно при температуре ниже точки бивалентности (как правило -15 °С). Плюсом данной системы является также резервирование системы отопления.

Основные Плюсы:

  • Резервирование системы отопления
  • Возможность приобретения теплового насоса меньшей теплопроизводительности

Основные Минусы:

Нет

5. Какой мощности нужен тепловой насос?

Если у Вас новый дом из газоблока утепленный 100-120-150 мм минваты или пенопласта (стены и фундамент на глубину промерзания), хорошие двохкамерные энергосберегающие стеклопакеты, утепленная крыша (150-200мм), утепленный пол по грунту (минимум 100 мм.), тогда теплопотери Вашего дома составляют 50 Вт/м2 (при -22 °С):

  • Дом 100 м2 — 5 кВт
  • Дом 150 м2 -7,5 кВт
  • Дом 200 м2 — 10 кВт
  • Дом 250 м2 — 12,5 кВт
  • Дом 300 м2 — 15 кВт
  • Дом 350 м2 — 17,5 кВт
  • Дом 400 м2 — 20 кВт
  • Дом 450 м2 — 22,5 кВт
  • Дом 500 м2 — 25 кВт
  • Здание 1000 м2 — 50 кВт

В принципе такие телопотери свободно может покрыть тепловой насос воздух-вода серии Zubadan:

  • Дом 100 м2 — 5 кВт — PUHZ-SW50VHA
  • Дом 150 м2 -7,5 кВт — PUHZ-SHW80VHA
  • Дом 200 м2 — 10 кВт — PUHZ-SHW112VHA/PUHZ-SHW112YHA
  • Дом 250 м2 — 12,5 кВт — PUHZ-SHW140YHA
  • Дом 300 м2 — 15 кВт — PUHZ-SHW140YHA + резерв 3 кВт
  • Дом 350 м2 — 17,5 кВт — PUHZ-SHW230YKA
  • Дом 400 м2 — 20 кВт — PUHZ-SHW230YKA
  • Дом 450 м2 — 22,5 кВт — PUHZ-SHW230YKA + резерв 3 кВт
  • Дом 500 м2 — 25 кВт — PUHZ-SHW230YKA + резерв 5 кВт
  • Здание 1000 м2 — 50 кВт — Каскад из 2-х тепловых насосов PUHZ-SHW230YKA + резерв 4 кВт

При выборе мощности теплового насоса следует также учесть мощность необходимую для подогрева вентиляции, бассейна, горячей воды и т.п. Поэтому перед приобретением — посоветуйтесь с экспертом и выполните расчет теплопотерь.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
