Установка мансардных окон: особенности и этапы монтажа, фото и видео

Установка мансардных окон в зависимости от их разновидности: особенности технологии монтажа на обычной и мягкой кровле, этапы работ, фото и видео.

Как правильно установить конструкцию?

Покупая и самостоятельно устанавливая мансардные окна вы можите совершить ошибки при монтаже по незнанию. Стоит сразу отметить, что исправить их намного сложнее, чем изначально правильно установить окно, именно поэтому требуется внимательно изучить теорию, прежде чем взяться за работу или нанять специалистов, если вы посчитаете, что самостоятельно справиться не сможете.

В первую очередь стоит отметить разницу не только в самой технологии монтажа обычного и мансардного окна, но и в принципе в виде самой конструкции. Если окно в стене монтируют при помощи монтажной пены, специальных крепежей, то мансардные окна вставляются в специально подготовленную конструкцию, которая должна располагаться между стропил.

Крепления мансардного окна к стропилам

Примыкание к кровле мансардных окон должно быть плотным, сами зазоры хорошо заизолированы, в противном случае в щели будет попадать влага, однако закрыть зазоры при помощи монтажной пены в данном случае нельзя, так как этот материал не является влагостойким. Для того чтобы сделать оконный блок непроницаемым для воды, требуется использовать специальный оклад.

Не задувайте окно снаружи только одной пеной, поскольку со временем через неё проступит вода. Используйте специальные оклады(контур)

Для того чтобы разобраться, что такое оклад мансардного окна, нужно внимательно изучить саму конструкцию. Это готовое изделие, которое обычно продается вместе с окном, изготавливается оно из прочной резины, рассчитано для разных типов покрытия кровли, поэтому, выбирая оклад, обязательно нужно учитывать то, из какого материала выполнена сама кровля.

Обратите внимание на то, в какой климатической зоне устанавливается окно: дело в том, что нужен хороший слой теплоизоляции из мягкого материала, такая изоляция заполняет щели между окном и стеной, служит препятствием для проникновения холодного воздуха и выхода теплого, кроме этого, изолирует звук. Но мягкие материалы боятся влаги, поэтому тоже требуют защиту от нее

В качестве этой защиты как раз и используется оклад в мансардном окне. Он будет защищать стык от промерзания, промокания, кроме этого, защитит все теплоизолирующие части конструкции.

Работа оклада вокруг окна

Примыкание мягкой кровли к мансардному окну тоже должно быть сделано грамотно, все стыки должны быть тщательно закрыты и загерметизированы. Не стоит оставлять без внимания откосы. Если не заняться ими в нужное время, в помещении появится конденсат, а стыки будут промерзать. Из-за этого со временем станет хуже состояние отделочных материалов, в помещении может появиться грибок или плесень, проживание будет некомфортным. В этом случае распространенные ошибки монтажа мансардных окон заключаются в том, что швы начинают заделывать пеной, чего делать категорически нельзя.

Перед работой можно внимательно изучить подробные фото монтажа, это значительно облегчит ваши задачи, так как вы уже будете видеть, что нужно делать. Чем подробнее будет инструкция, тем лучше.

Не стоит слушать рассказы дилетантов о том, что в российском климате нельзя использовать мансардные окна: ошибки в монтаже приводят к распространению убеждения в том, что такие конструкции не подходят для домов в РФ

Этот тип окон прекрасно существует в нашем климате, но важно правильно установить конструкцию, соблюдая рекомендации производителя и не нарушая технологию

Предварительные расчеты

Покупка и монтаж окон для кровли без предварительных расчетов — это пустая трата времени и денег. Наверняка будут допущены ошибки, не позволяющие нормально установить и эксплуатировать оконные конструкции. Для экономии личного времени и финансов нужно произвести предварительные расчеты с учетом поставленных задач, вида кровли и места монтажа.

Определение площади остекления

Определить общую площадь остекления достаточно просто. Согласно санитарным нормам, на 10 м2 должно приходиться не менее 1 м2 остекления. При этом габариты одного окна не учитываются. То есть, требуемый уровень освещения можно обеспечить одним большим или несколькими маленькими.

Остекление мансарды имеет один важный нюанс — высота оконного проема. Чем он выше он расположен, тем больше света через него проходит. В то же время слишком высокое расположение не позволит видеть окружающую природу. По этой причине нужно дополнительно учесть угол наклона скатов у крыши. Если они пологие, то можно установить окна высоко. Когда угол превышает 20 °, тогда остекление следует опустить ниже.Правила создания

На крышах с крутыми скатами оконные конструкции следует устанавливать таким образом, чтобы их нижняя линия находилась на уровень 100−140 см от пола мансарды.

Высота размещения окна не оказывает влияния на его размеры. Соответственно владелец дома должен придерживаться санитарных требований при определении площади остекления, а размеры окон, их формы и количество — дело вкуса.

Выбор места

Правильный подбор места для установки рам определяет не только эффективность остекления, но также сроки службы кровли и внешний вид крыши.

При выборе места монтажа мансардных окон следует учитывать следующие моменты:

  • Тип кровли. Если она мягкая, то проблем с ее вскрытием нет. Окна можно установить в любом месте. Иное дело, если кровля собрана из металлочерепицы или другого твердого кровельного материала. В этом случае придется подбирать место монтажа и размеры оконного проема так, чтобы не нарушить рядность кровельных элементов.

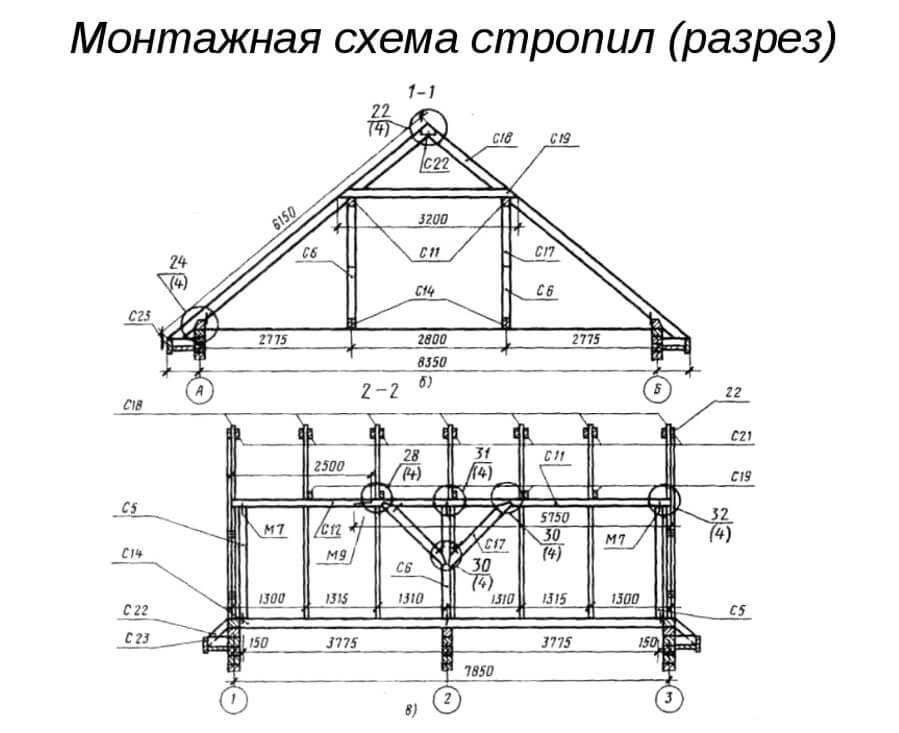

  • Шаг стропильных ног. Окна для кровли монтируются между стропилами. При этом края рамы должны отступать от стропильных ног минимум на 10 см. Это пространство в дальнейшем будет заполнено теплоизоляцией. Когда расстояние между стропилами маленькое, тогда задача усложняется: придется вносить изменения в стропильную конструкцию. А это не только стоит дорого, но к тому же уменьшает сроки безопасной эксплуатации крыши.
  • Особенности конструкции окна. Ручка на нем должна после установки располагаться в удобном месте.

При выборе подходящего места для окон нужно не забывать об обязательном наличии в мансарде отопления. Причем радиаторы желательно разместить непосредственно под остеклением, чтобы исключить образование конденсата.

А теперь немного о том, как не нужно размещать оконные коробки:

  • Им не место на скатах ендовы. Образующийся внутренний угол станет причиной скопления конденсата.
  • Окна нельзя устанавливать рядом с вентиляционными каналами и дымоходом.
  • Окнам не место рядом с горизонтальными стенами, так как уровень освещенности помещения будет значительно снижен.

Профессиональные строители рекомендуют не группировать различные элементы кровельной системы в одном месте. Это может нарушить прочность и долговечность кровли.

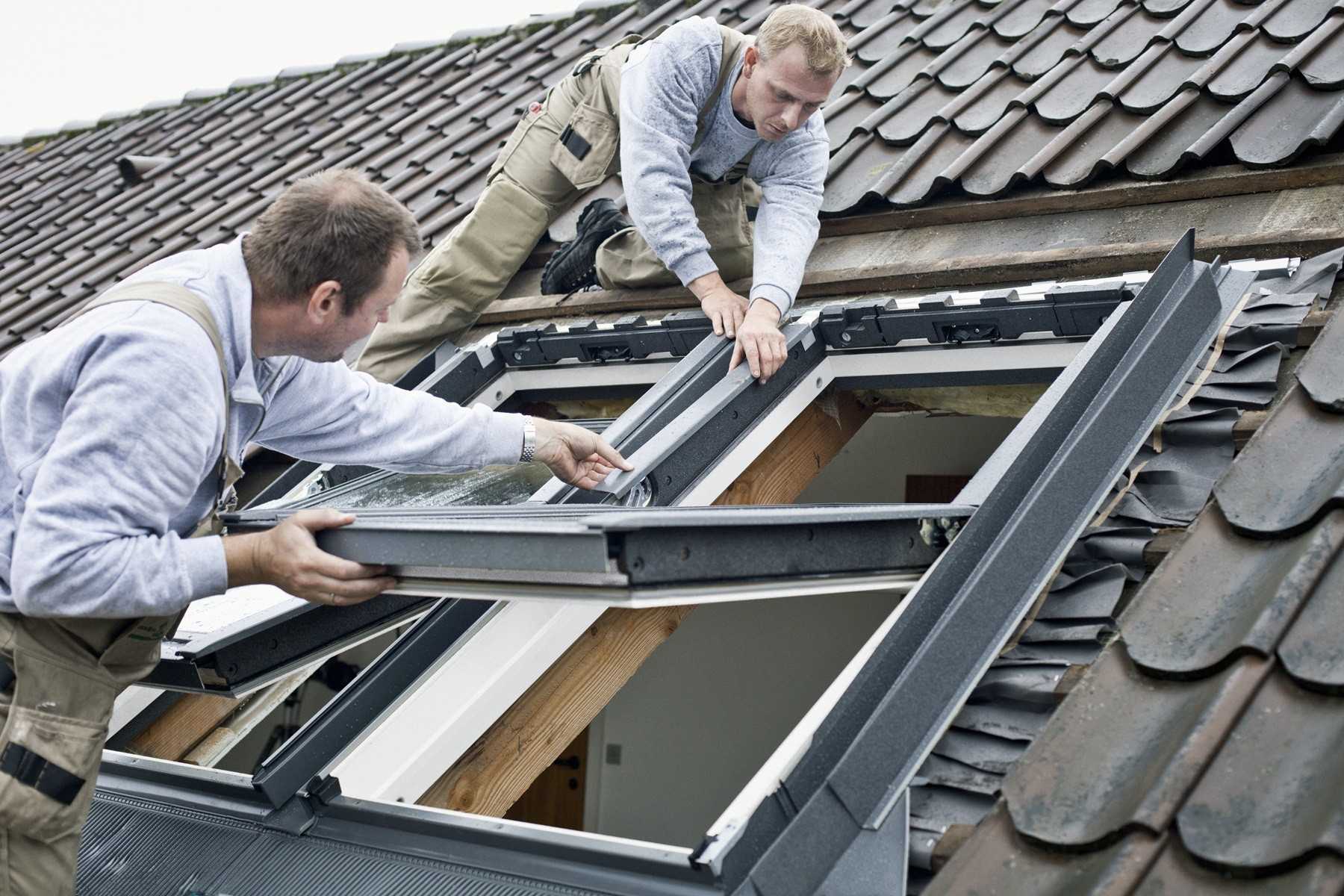

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

  Как правильно подобрать размер мансардного окна на крышу

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Особенности утепления мансардного окна

Про работу с утеплителем на крыше следует сказать отдельно. Очень часто неправильное утепление мансардных окон оборачивается множеством проблем с его эксплуатацией. Многие неопытные строители предпочитают использовать для утепления обычную монтажную пену. Делать этого не стоит: расширение материала может привести к перекосам и проблемам с изоляцией. Правильная технология монтажа рекомендует использовать материалы в виде матов каменной ваты с высоким сроком службы.

Для теплоизоляции мансардного окна лучше всего использовать каменную вату

В качестве дополнительной меры крайне рекомендуется установить под мансардным окном приборы отопления. Поток теплого воздуха с равным успехом и оконные откосы прогреет, и от конденсата защитит. Металлические элементы для монтажа изоляции использовать не стоит – они могут образовывать мостики холода.

Это все, что требуется знать о монтаже мансардного окна в мягкую кровлю или черепицу. Несмотря на кажущиеся сложности, сам процесс достаточно прост и требует не столько умений, сколько времени.

Источник

Паро- и гидроизоляция

В местах примыкания МО важно обеспечить надежную паро- и гидроизоляцию. По всему периметру окна устанавливается изоляционный фартук с такими способностями

Он надежно укрывает зазор между кровлей и рамой. Полосу из парогидроизоляционного материала можно закрепить степлером, но наиболее надежно показывает себя клеевое соединение.

Приклеивание осуществляется с нижнего края и перемещается по направлению снизу вверх. Современные материалы выпускаются сразу с клеящим слоем, который прикрыт во время хранения защитной пленкой.

Верхний край фартука располагается под дренажным желобом. Для исключения попадания влаги под гидроизоляцию кровли, разрезанную при подготовке проема, края заделываются герметиком на бутиловой основе.

Основы правильного монтажа

Для того чтобы установить окна на мансарду правильно, следует не забывать о том, что их размер должен быть подобран с учетом потребностей человека, который будет пользоваться этим помещением

Важно помнить, что этот тип окон, будь то деревянные или ПВХ модели имеет строго выверенные параметры

В отличие от обычных оконных рам, варианты предназначенные для установки на мансарду, имеют определенный набор величин. Их количество для каждого типа окон колеблется о 6 до 15-ти. Для того чтобы безошибочно выбрать окна, требуется определиться с требованиями к ним – прежде всего, следует подобрать материал рам. Это может быть пластик (ПВХ) или дерево. Кроме того, сам стеклопакет может быть:

  • Стандартным;
  • Усиленным.

Выбор варианта зависит от того, какие условия предоставляет помещение, каков климат

Также немаловажное значение имеет и продолжительность пребывания – если дом предназначается для постоянного проживания, то  лучше всего выбирать усиленный стеклопакет, тогда как для сезонного подойдет и стандартный вариант

Монтаж двойного мансардного стеклопакета

Особенности монтажа

Важно помнить, что монтаж окон на мансарду требует особых навыков и умений. Необходимо учитывать, что установка под наклоном повлечет за собой увеличение нагрузки на конструкцию, следовательно, износ всего оконного блока

 Включать в расчет этот фактор следует еще на этапе проектирования окна. Именно поэтому конструкция, которая потому будет устанавливаться под наклоном, должна обладать следующими характеристиками:

  • иметь усиленную раму;
  • расчет размеров должен быть точным и не иметь отклонений;
  • теплоизоляция должна быть выше, чем у обычных стеклопакетов.

Существуют мансардные окна, как деревянные, так и из ПВХ, которые устанавливаются в отдельной коробке. Такой метод монтажа, называемый вертикальным, позволяет менять угол наклона относительно крыши. Одним из самых популярных методов установки является встраивание в конструкцию крыши под углом. Такие окна на мансарде носят название наклонные.

При монтаже мансардных систем нужно помнить, что они станут одним целым с крышей, поэтому нужно придерживаться всех рекомендаций изготовителя

Сборка теплоизоляции и установка коробки мансардного окна

Теплоизоляционный контур смонтирован на стальной рамке, которая легко собирается на защелки.

Контур теплоизоляции устанавливается в подготовленном проёме.

Затем отсоединяете поворотную часть створки со стеклопакетом от рамы мансардного окна.

Монтируете монтажные пластины и устанавливаете коробку в проёме.

Важно! Монтажные пластины (4 шт.) устанавливаются по углам мансардного окна, в подготовленные на заводе места в раме, в заранее просверленные изготовителем отверстия под саморезы. При большой длине мансардного окна (более 1.4 м), в месте поворотного механизма (шарниров), ставятся дополнительные промежуточные монтажные пластины (уголки)

При большой длине мансардного окна (более 1.4 м), в месте поворотного механизма (шарниров), ставятся дополнительные промежуточные монтажные пластины (уголки).

Коробка мансардного окна устанавливается в готовый проём. Как это сделать правильно, а также отрегулировать боковые зазоры и притвор, показывается в видео.

Технология установки мансардных окон

Установка мансардных окон выполняется с соблюдением некоторых правил. Раму следует монтировать так, чтобы нижний ее край находился примерно в 120 см от пола. Цвет окладов должен гармонировать с цветом кровельного материала. Лучше всего монтировать рамы до установки кровельного пирога. Створки вставляются позднее. Конечно же, мансардные окна можно установить и на уже готовую крышу. При этом предварительно стоит начертить соответствующий чертеж.

Подготовка оконного проема

Установка оконной конструкции выполняется обычно между стропил. Мансардные окна, размеры которых чаще всего стандартны (550мм) входят в этот проем практически идеально. Конечно же, только в том случае, если шаг между стропилами составляет примерно 600мм (что бывает чаще всего). Далее представляем инструкцию по подготовке оконного проема:

  1. На первом этапе размечается место под раму. При этом к высоте рамы следует прибавить 45мм, а к ширине 60 мм;
  2. Далее по разметке удаляется обшивка. Для срезки вагонки можно использовать электропилу;
  3. После этого нужно удалить утеплитель. Обрезка обрешетки и утеплителя в крыше выполняется параллельно полу вверху и строго вертикально внизу. В результате получившийся проем внутри будет больше, чем снаружи. Это позволит свету проникать в помещение беспрепятственно;

Проем изнутри мансарды должен быть шире, чем снаружи

  1. Для того, чтобы вставить раму нужно также срезать обрешетку и вырезать отверстие в металлочерепице или профлисте (либо снять черепицу);

Важно: При врезке конструкции в кровлю, крытую черепицей по сторонам проем нужно освободить, убрав по два ряда  черепицы.

  1. Далее в проем устанавливается дополнительная конструкция из бруса, на которой в последующем и будет крепиться рама. С внешней стороны, на кровле размер брусков должен соответствовать размеру брусков обрешетки.

Рама крепится на специальной конструкции из бруса

Подготовка окна

После подготовки проема выполняется собственно монтаж мансардных окон. Видео представляет этот процесс поэтапно:

Первым делом необходимо вытащить створку из рамы. С купленного окна удаляют все комплектующие, закрепленные для его безопасной транспортировки. Створка у разных производителей может сниматься по-разному. Чаще всего требуется просто отжать фиксатор поворотного механизма и вывести створку из зацепления.

Далее готовится рама мансардных окон. Установка своими руками профиля в проем выполняется с использованием специальных пластин, идущих в комплекте. Эти элементы нужно прикрепить к раме с обеих сторон и по углам. Делается это с помощью шурупов.

Рама крепится к коробке на специальных металлических пластинах

Как установить мансардное окно

Монтировать мансардное окно нужно со стороны улицы. Рама устанавливается в брусчатую коробку таким образом, чтобы между ними оставался зазор в 20 – 30мм для утеплителя. Предварительно выполняется крепеж только на две верхних пластины. Врезка рамы также выполняется с использованием шурупов.

Прежде чем монтировать мансардные окна своими руками дальше, нужно вставить в раму снятую ранее створку. После установки ее закрывают и проверяют насколько правильно она «встала» в раме. Затем нужно завернуть все шурупы в крепежных металлических пластинах, закрепив раму полностью.

Важно: Перед тем, как рама будет закреплена окончательно, следует подкорректировать ее положение в коробке. Профиль должен располагаться в плоскости, строго параллельной плоскости кровли. . Мансардное окно вставляется в проем и фиксируется на пластины

Мансардное окно вставляется в проем и фиксируется на пластины

Герметизация окна

Для того, чтобы окна не протекали, следует выполнить их гидроизоляцию. Под коробкой нужно смонтировать защитный фартук, обычно идущий в комплекте. Этот элемент прикрепляется к нижней части рамы. На следующем этапе устанавливаются боковые фартуки. Далее вставляется фартук в верхней части окна и здесь же крепится металлический отлив.

Для того, чтобы исключить протечки, монтируется гидроизоляционный фартук

Для утепления конструкции можно воспользоваться любым современным материалом. Лучше всего для этой цели подходит базальтовая вата. Ее вставляют между материалом кровли и брусчатой конструкцией.

Важно: Монтажную пену для герметизации и утепления лучше не использовать. Расширяясь, она часто сдвигает конструктивные элементы со своего места

В результате может заклинить створки.

Соблюдение всех технологий – гарантия того, что у вас получатся хорошие мансардные окна. Установка (видео это подтверждает) их – дело не такое сложное, как это может показаться на первый взгляд.

Установка мансардного окна в готовую кровлю

Реконструкция помещения не всегда бывает спланированной. Нередко приходится увеличивать жилплощадь для новых членов семьи или усовершенствовать приобретенный коттедж.

В полностью смонтированном кровельном пироге сложно определить расположение стропил. Для уточнения разбирают или вырезают часть обшивки. Лучше, конечно, иметь стропильную схему как на фото.

Особенности монтажа:

  1. Сначала наносят разметку в соответствии с плановой высотой нижнего и верхнего уровня рамы с учетом припуска на изоляцию.
  2. По контуру делают отверстия для разгрузки кровельных материалов.
  3. Проем в диффузной защите вырезают по диагонали, не доходя 10 см от контура. Вершины треугольников отрезают.
  4. Утеплитель вырезают, оставляют для утепления торцов, гидроизоляцию просто отгибают. Обрешетку и сплошное основание выпиливают на расстоянии 20 см от стропила. Кровельный материал снимают, оставляя зазор по 5см с каждой стороны до расположения рамы.
  5. Крепление проводят к обрешетке, поэтому ее усиливают по периметру в местах отсутствия.
  6. Раму без стеклопакета закрепляют установленными на ней кронштейнами к деревянным элементам крыши. Нижние кронштейны сразу закрепляют, верхние до конца не затягивают, оставляют для последующей регулировки.
  7. Стекло вставляют, проверяют в закрытом и открытом положениях. После проверки и регулировки, если есть проблемы, крепления можно закрутить, а стекло снова снять.
  8. Теперь вокруг рамы снаружи степлером закрепляют гидроизоляцию. Концы заправляют под кровельное покрытие.
  9. Оклад устанавливают сначала на нижнюю часть рамы, напуская фартук на листы кровли. Затем прикрепляют к боковым сторонам, верху рамы и обрешетки. В заключение прикладывают уплотнитель по внешнему контуру рамы.
  10. Внутренний проем оформляется за счет стропил с добавлением брусков из аналогичного пиломатериала. Бруски набивают сверху горизонтально, снизу – вертикально, оставляя зазор 8 – 10 см между бруском и обрешеткой. Такая форма проема не препятствует движению воздуха, не дает скапливаться на стекле конденсату. Линии примыкания коробки к раме проверяют по уровню на горизонтальность.
  11. К сформированному коробу скобами прибивают гидроизоляцию.
  12. Стеклопакет ставят на место. Остается только провести внутреннюю отделку оконного проема.

К готовым комплектам иногда производитель прилагает варианты внутренней отделки, но чаще они приобретаются отдельно.
