Стандартные размеры мансардных окон

Размеры и конструктивные особенности

Фактически мансардное окно представляет собой обычную светопрозрачную конструкцию, но с небольшими нюансами. Все коттеджные крыши имеют скат. Плоские кровли, как на многоэтажках, на них обычно не делаются. Этот наклон и обуславливает конструктивные особенности рассматриваемых оконных блоков.

В сравнении со стандартными окнами в фасадных стенах, аналоги для мансардных крыш должны иметь лучшую гидроизоляцию и прочность. На встроенные в скат оконные системы действуют большие нагрузки от ветра и осадков.

Существует два вида мансардных окон:

1. Вертикальные во фронтоне или в дормере («кукушке»).
2. Классические наклонные в скате крыши.

При этом вертикальные блоки дают меньше естественного света и требуют внесения конструктивных изменений в стропильную систему. А наклонные окна должны обладать более высокой прочностью, но зато могут быть быстро поставлены практически на любой существующей крыше.

Формы окон для мансарды

По функционалу оконные блоки для мансарды бывают видовые для обзора и света, а также аварийные для выхода наружу. А открываться подобные чердачные окна могут вверх со сдвигом створки, вбок и вокруг центральной оси. Плюс есть окна-балконы, представляющие собой в открытом состоянии небольшой балкончик.

Среди достоинств мансардных окон числятся:

• универсальность – расположить их можно фактически в любой точке крыши;
• высокая освещенность – наклонная светопрозрачный блок дает на 30–40% больше уличного света, чем вертикальный;
• надежность – если оконный блок правильно по инструкции изготовителя эксплуатировать, то он прослужит не одно десятилетие;
• безопасность – современные оконные системы изначально рассчитаны на большие ветровые и снеговые нагрузки;
• рациональность использования пространства мансарды.

Варианты установки мансардного окна

Подобная светопрозрачная конструкция предельно проста в монтаже. Установить ее собственноручно и в одиночку сможет даже начинающий мастер. Только расчет возникающих нагрузок на стропила рекомендуется вначале заказать у профессионала. Если красивое окно проломит в какой-то миг крышу из-за неверных расчетов, то потом искать виноватых будет уже поздно. Придется срочно перекрывать кровлю, тратя деньги и время. Лучше изначально все сделать по правилам.

От чего зависят размеры мансардных окон

Площадь остекления

Для начала делом следует подсчитать площадь остекления помещения. Здесь на помощь приходит достаточно простая формула – на каждые 10 квадратных метров площади помещения должно приходиться по квадратному метру мансардного окна. Пропорции могут быть слегка другими для следующих комнат:

В этом случае, а также при условии наличия «второго света» необходимо проводить расчеты, опираясь на пропорцию 1 к 8, то есть на 8 квадратов комнаты 1 квадратный метр мансардного окна. Выбор пропорции напрямую зависит от предназначения помещения. Так или иначе, одна из этих формул должна фигурировать в проектной документации.

Определение размеров окон в зависимости от площади помещения

Минимум одно окно в одном помещении

Здесь все понятно без объяснений, даже самой маленькой комнатке требуется хотя бы одно окно. В качестве исключений можно привести следующие комнаты:

• туалет;
• ванная;
• гардероб;
• кладовая;
• прочие комнаты технического назначения.

Расположение мансардных окон

Монтаж двух или трех подобных окон в одном помещении, но на противоположных гранях крыши даст гораздо более яркое освещение, чем большое окно, площадь которого равна сумме площадей нескольких элементов. Большие окна с большой поверхностью освещения делают жилые помещения уютными. Промежутки между окнами и их ширина выбираются исходя из расстояния между стропилами.

Высота (длина) мансардного окна

Наверняка, каждый хотел бы наслаждаться чудесным видом из окна. Для этого необходимо, чтобы высота мансардного окна составляла около одного метра. Но это не главное правило. Куда важнее правильно установить окно в стену. В идеале, оно должно находиться на высоте от 0.9 до 1.2 метра над полом, а верхняя грань, соответственно, на высоте от 2 до 2.2 метра.

Высота размещения мансардных окон

Длина мансардного окна

Про оптимальный размер мансардного окна говорить не приходится, поскольку длина зависит от угла наклона ската крыши. Выбирая размер по длине, руководствуйтесь принципом: чем ниже уклон, тем длиннее должно быть окно. Так, для кровли уклоном 35 градусов оптимально подходит окно длиной 160 см, а для кровли уклоном 70 градусов — окно длиной 100-120 см. Таким образом, если крыша достаточно крутая, потребуются, более короткие окна, для более плоских крыш возможно более длинные окна.

Длина мансардного окна: вертикальное сечение

Ширина мансардного окна

О количестве мансардных окон лучше задуматься на этапе составления проектной документации. Дело в том, что ширина мансардных окон и расстояние между стропилами, которое также называется шаг, напрямую связаны. До начала ремонтных или монтажных работ лучше выбрать размер мансардного окна по проему, а также количество данных элементов. От этого выбора зависит проектирования стропильной конструкции.

Схема размещение с дополнительным вертикальным окном

Чтобы мансардное окно служило долго

Важно правильно, в соответствии с инструкцией производителя, соединить окно с помощью оклада с кровельным покрытием.
Отрегулируйте окно при монтаже в соответствии с инструкцией производителя, чтобы не допустить неравномерный износ уплотнителей между оконной коробкой и поворотной створкой и исключить продувание и протечки.
Тщательно выполните теплоизоляцию и пароизоляцию оконной коробки без разрывов.

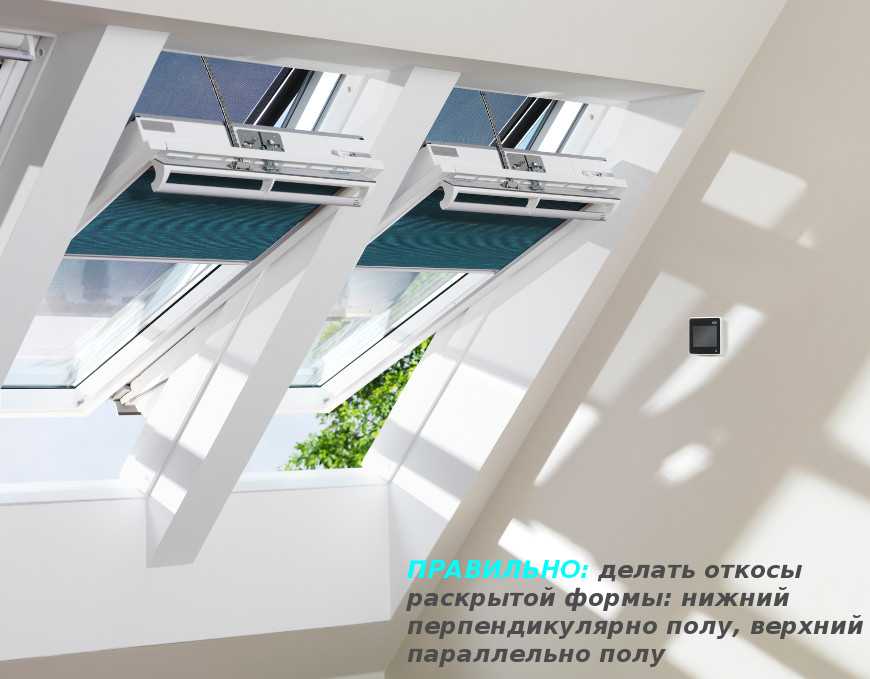

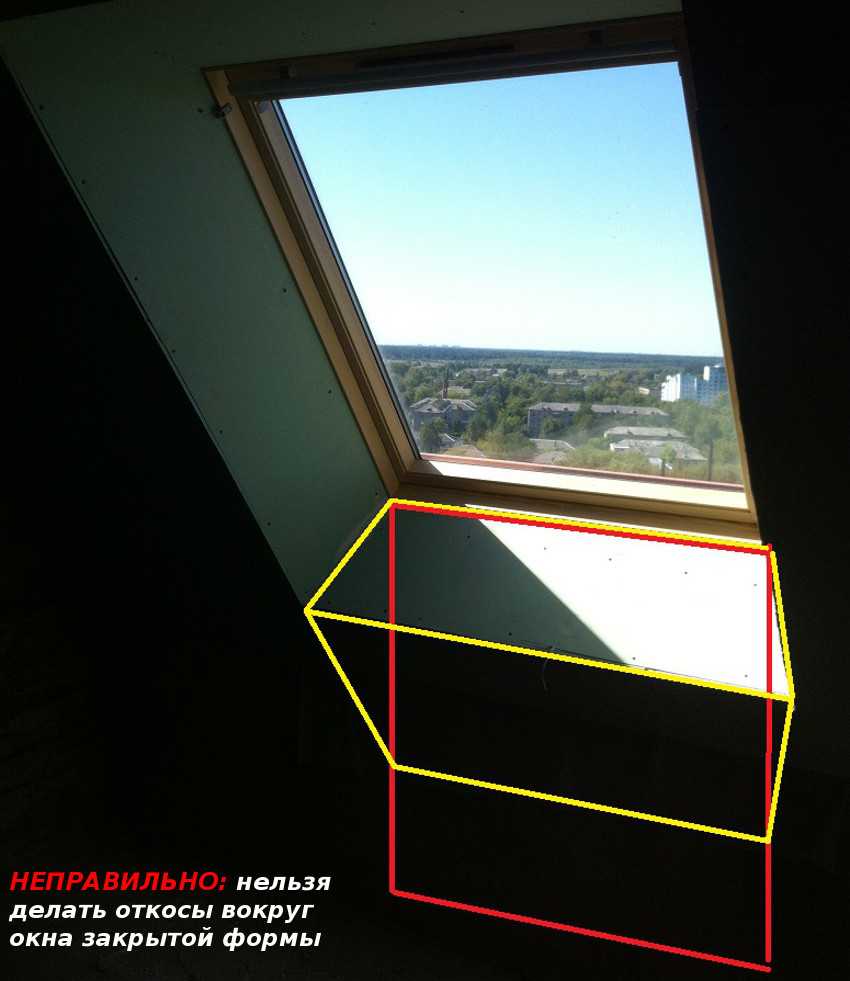

Правильно выполните внутренние откосы. Нижний откос должен быть перпендикулярным полу, а верхний – параллельным

Если их устанавливают перпендикулярно плоскости окна, появляются препятствия для конвекции теплого воздуха в зоне окна, и возможно выпадение конденсата.

Установка мансардных окон – инструкция по монтажу своими руками

При больших размерах мансардного этажа окна на фронтоне не дают достаточной освещенности, поэтому решают проблему их установкой в крыше. Если правильно подобрать и смонтировать, то, по утверждению специалистов, помещение получает 40% дополнительного света. Улучшаются и другие показатели: вентиляция, эстетичность.

К окнам в скатах крыши, частью которой они являются, предъявляются определенные требования: прочность, препятствование проникновению влаги, хорошая теплоизоляция. Их монтаж имеет свои особенности, несоблюдение правил приводит к нарушению герметичности. После знакомства со статьей установка мансардных окон своими руками станет понятной и доступной.

Для использования подкровельного пространства крыша в здании выполняется по определенным правилам. Ее скаты служат стенами помещения. Они дополнены теплоизоляционным материалом с защитой от влаги снаружи и пара изнутри. Обязательно предусматривается вентиляция. Кровля получается многослойной, отчего строители прозвали подобные конструкции «пирогом».

Схема кровельного пирога

Для хорошего освещения всей мансарды, занимающей большое пространство, устраивают окна в крыше. Если установка происходит одновременно с возведением дома, или еще нет теплоизоляции, это сделать проще. В нужном месте вырезают покрытие. Но часто конструкция уже готовая, и тогда приходится делать отверстие в многослойном пироге.

Теперь в такой же мере эти обязанности возлагаются на мансардные окна. Они также должны хорошо открываться и закрываться, выстаивать в случае грозных атмосферных атак. Поэтому к выбору конструкций следует подходить ответственно:

• использовать закаленные стекла или триплекс;
• желательно наличие энергосберегающего пропускающего свет элемента;
• обязательны герметичные уплотнители и накладки;
• прочная рама, противостоящая влаге и ультрафиолету;
• предусмотреть устройства вентиляции, защиты от насекомых, затенение.

Мягкая кровля – это синтетическое водоупорное покрытие, доступное для обработки и резки. Все операции по установке окна выполняются острым ножом и пилой. Опорные рейки монтируются на саморезах

Высокая квалификация не требуется, важно соблюдать точность и аккуратность, придерживаться инструкции, описанной в паспорте изделия. Ошибки связаны преимущественно с утеплителем и гидроизоляцией

К стропилам предъявляются высокие требования. Идеальное расстояние между отдельными элементами, когда в пространство входит окно и остаются небольшие припуски, в среднем 4 см. Если нет возможности выдержать размеры, устанавливают дополнительную опорную систему.

Это интересно: Микропроветривание на пластиковых окнах — изучаем в общих чертах

Мансардное окно или люкарна – что лучше?

Самое главное достоинство мансардных окон – они пропускают значительно больше света, процентов на 40, и создают романтичный обзор. Однако при неправильной установке, а установка имеет массу нюансов, выплывают и недостатки этого типа слуховых окон.

1. Самое страшное – это протечки. Если вы увидели в руках установщика монтажную пену – расставайтесь с ним, не задумываясь. В окнах такого типа используют исключительно водостойкие герметики для кровли.
2. Холод – установка стеклопакета под углом создает дополнительную нагрузку на фурнитуру, которая должна отличаться повышенной прочностью. Поэтому стеклопакет в мансардных окнах ставят одинарный, заполненный инертным газом. Для обеспечения максимальной теплоизоляции используют мягкий изоляционный материал по периметру мансардного окна.
3. При неправильной установке откосов мансардные окна могут обледеневать и запотевать. Зрительно правильные откосы выглядят так: верхний расположен параллельно полу, нижний – перпендикулярно. Такое расположение обеспечивает круговую циркуляцию воздуха, обсушивающую поверхность стекла. Идеальный вариант – если под мансардным окном будет установлена батарея отопления.
4. Намокание утеплителя крыши при отсутствии герметичности в стыке между окном и собственно крышей. Для избегания такой проблемы на мансардные окна монтируют специальные оклады. А между окном и кровлей укладываются герметичные фартуки и желобки для отвода влаги от конденсата.
5. Неудобство открывания-закрывания. Чаще всего такие окна открываются в вертикальной плоскости. Реже, используются боковые держатели. Самые дорогие модели мансардных окон, расположенных в зоне недосягаемости, могут иметь возможность дистанционного управления при помощи пульта. Тогда в процессе их монтажа дополнительно укладывается электропроводка.
6. Летом через мансардное окно помещение прогревается более интенсивно. Зимой доступ света и проветривание может сойти на нет из-за пластов нанесенного снега.

Люкарна изнутри представляет собой нишу с окошком на конце. Из-за того, что ниша достаточно узка, она не считается способом увеличить полезную площадь помещения. Свет в большей степени освещает пространство в непосредственной близости от окошка люкарны. Разница в интенсивности освещения зависит напрямую от угла наклона крыши. При грамотном подходе участки с густой тенью можно хорошо обыграть – расположить в этих зонах кровати или телевизор, чтобы на нем не возникало бликов от солнечных лучей. Рекомендуется в тени располагать и аквариумы, чтобы вода интенсивно не зацветала.

Расположение и размеры мансардных окон

Определяя, как расположить несколько мансардных окон в одном помещении, следует помнить, что если поместить их в разных местах, то света будет гораздо больше, чем установить одно, но равное по площади.

Чтобы иметь возможность постоянно наблюдать за окрестностями, необходимо устанавливать такие, как на фото, панорамные мансардные окна на расстоянии 90-120 сантиметров от пола, при этом верхний край должен возвышаться на 200-220 сантиметров от этой же отметки. Отсюда следует вывод: чем меньше угол уклона ската кровли над мансардой, тем большей длины должно быть окно.



Определиться с решением относительно того, мансардные окна — какие выбрать и в каком количестве, обязательно надо на стадии составления проекта возведения дома проектировщиками. Дело в том, что шаг стропильной системы кровли и ширина окна являются взаимозависимыми величинами. Именно при проектировании следует обговорить со специалистами вопрос, касающийся данного параметра. Обсуждая устройство мансардных окон с заказчиком, проектировщик в случае несогласия с клиентом всегда даст профессиональную рекомендацию относительно их размеров (читайте: «Устройство и размеры мансардных окон»).

Выбор серии окна для мансарды

Под серией понимается определенный вид мансардного окна вместе с набором его характеристик. У каждого производителя имеется несколько серий выпускаемой продукции.

В перечень характеристик входят:

• материал изготовления;
• стеклопакет;
• месторасположение у окна оси открывания;
• наличие/отсутствие такой функции как микропроветривание и прочее.

Здесь можно посоветовать следующее: заказчику до того, как выбрать мансардные окна, необходимо выписать предлагаемые производителями функции и характеристики и затем отметить те, что нужны и, исходя из этого, определить серию, которая больше всего подходит и ее изготовителя.

Материал изготовления. Как правило, мансардные окна изготавливают из клееного бруса и устанавливают во всех типах помещений, кроме тех, где наблюдается постоянная влажность – ванных комнатах и санузлах. Там желательно монтировать окна деревянные мансардные, покрытые защитным полиуретановым слоем, или пластиковые.

Стеклопакет. Базовым элементом мансардных окон считается стеклопакет, заполненный аргоном, с внешним закаленным стеклом. Почему используют закаленное стекло? Дело в том, что оно гораздо прочнее обычного. А благодаря инертному газу аргону обеспечивается теплоизоляция.

Помимо базового стеклопакета в дорогих сериях предлагаются такие варианты:

• с заполнением другим газом, имеющим лучший коэффициент теплопроводности;
• с безопасным внутренним стеклом – когда оно разбивается, то рассыпается на неострые мелкие осколки;
• с различными покрытиями на стекле, например, с эффектом отражения теплового излучения вовнутрь или наружу комнаты;
• с увеличенным внутри стеклопакета расстоянием для улучшения коэффициента теплопроводности или с более толстым наружным стеклом для придания повышенной прочности.

Выбор стеклопакета чаще всего зависит от потребностей и возможностей владельца недвижимости.

Но при этом важно помнить, что:

базовый стеклопакет позволяет обеспечить хорошую степень безопасности и теплоизоляции;
если уровень теплопроводности имеет определяющее значение, надо обращать внимание на этот показатель у всего окна, а не только у стеклопакета.

Ось открывания

Располагаться она может:

• вверху окна;
• посередине окна;
• на расстоянии 2/3 высоты окна;
• комбинированный вариант месторасположения.

Наиболее востребована у потребителей конструкция мансардного окна, ось открывания которого находится посередине. Объясняется такое положение вещей недорогой стоимостью подобных моделей.

Как выбрать мансардное окно

Перед покупкой необходимо определиться:

• с размерами;
• количеством;
• способом открывания;
• материалом изготовления.

В зависимости от назначения помещения рекомендуется для спален, детских комнат и гостиных отдавать предпочтение деревянным конструкциям. Древесина является экологически чистым материалом, лучше всего себя в этом классе показала сосна зимней заготовки. Она маркируется как класс 1А.

Чаще всего монтаж проводится между стропилами. Расстояние между ними должно быть больше ширины самой рамы на 4-6 см. Рассчитать очень просто, при расстоянии между стропилами 84 см, потребуется стеклопакет шириной 78 см, то есть остается запас по 3 см с каждой стороны.

Высота (длина) подбирается в зависимости от уклона кровли. Если уклон варьируется от 15 до 30, то высота должна быть 160 см. Из него будет открываться хороший обзор, а внутри будет отличная освещенность.

При расчете количества пользуются соотношением 1:10. Это означает, что на 10 кв.м. потребуется 1 кв.м. остекления. При желании сделать комнату максимально освещенной, рекомендуется использовать соотношение 1:6. Также следует учитывать, что остекление с разных сторон даст намного больше света, чем одно большое на одной стене.

Вариантов открывания множество, главное выбрать только те функции, которые реально нужны в конкретной ситуации, чтобы не переплачивать за возможности, которые не потребуются в процессе эксплуатации

Особое внимание следует обратить на сервисные окна, если в дальнейшем придется выходить на крышу, например для уборки снега или проведения ремонтных работ. Они могут выступать в качестве эвакуационного выхода

Но, если хотите получить максимум комфорта, покупайте «умные».

На следующем этап необходимо выбрать между деревянными и пластиковыми конструкциями. Теплопроводность у обеих одинаковая, поэтому это свойство не является определяющим при выборе.

Устойчивость к воздействию внешней среды у пластика на порядок выше, чем у древесины. Однако деревянные конструкции, покрыты ПВХ также неплохо переносят осадки.

По прочности конструкции из дерева не уступают моделям из ПВХ, усиленные алюминиевыми несущими профилями.

Еще несколько советов:

• в помещениях, где предполагается сушка белья, стирка или будет ванная, туалетная комната, лучше выбрать влагостойкую конструкцию;
• независимо от выбранной конструкции, наружное стекло должно быть обязательно закаленным;
• идеальная вентиляция окон должна иметь вид лабиринта, с функцией регулировки, это позволит сохранить тепло в помещении, и обеспечить прохождение достаточного количества воздуха;
• надо проверять все деревянные части окон, они должны быть обязательно покрыты лаком, чтобы защитить древесину от влажности и продлить срок эксплуатации;
• нельзя покупать деревянные модели с сучками и дефектами, все части должны иметь одинаковый цвет и структуру.

Ни в коем случае нельзя стеснятся спросить о цене. Стоимость зависит не только от типа и размеров конструкции, но и от известности бренда, фурнитуры. Обязательно удостоверьтесь, что производитель дает гарантию, она не должна быть меньше 5 лет.

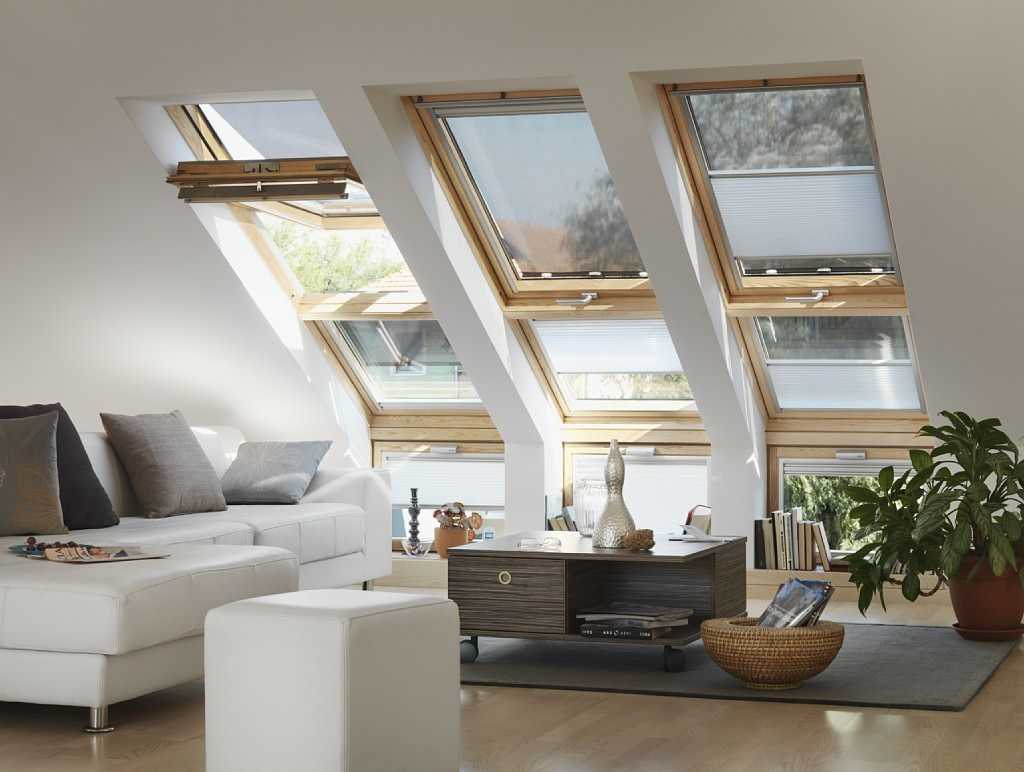

Мансардные окна в интерьере – это возможность воплотить самые смелые идеи в дизайне интерьера. Лишний раз в этом можно убедиться, если посмотреть фото мансард с окнами и без них.

Индивидуальный заказ

Для того чтобы конструкция подходила идеально, ее можно заказать у производителя. Вам изготовят окно по нужным размерам: это наиболее оптимальный способ, при котором рама точно подойдет по ширине и длине, можно будет учесть особенности вашей кровли и все ваши пожелания. Однако, некоторая ограниченность в возможности заказать нужную конструкцию присутствует. Любой производитель может выпустить всего шесть вариантов окон, учитывая ширину и высоту. Окна могут быть прямоугольными, иметь только одну створку. Однако, она может открываться разными способами; способ открывания связан с используемой фурнитурой.

Прежде чем заказывать мансардное окно, размер проема требуется тщательно измерить. Ширина измеряется от стропила до стропила, а длина – по размеру ската кровли с внутренней стороны помещения. Она не может превышать длину ската, так как окно не должно выходить за границу крыши.

У многих производителей есть 6-14 стандартных размеров окон, которые в большинстве случаев подходят для той или иной стропильной системы. Однако, можно заказать и по своим размерам, но габариты окна могут быть ограничены особенностями используемых материалов и оборудования. Таким образом, выпустить окно меньше минимального размера или больше максимального у производителя вряд ли будет возможность.

Разновидности мансардных оконных блоков

Для изготовления окон в мансарду точно так же, как в производстве традиционных моделей применяют различные материалы, поэтому есть возможность выбрать деревянные, металлические и пластиковые изделия на свой вкус. Для каждого из них присущи свои положительные и отрицательные характеристики.

Характеристика алюминиевых мансардных окон

Сборка конструкций осуществляется на основе алюминиевых профилей, наделяющих изделия продолжительной эксплуатацией, простотой ремонта, а также устойчивостью к коррозийным изменениям и деформациям.

Такое окно простоит более полувека, не нуждаясь в особом уходе, при этом безупречно защищая от негативного атмосферного воздействия. Особенность материала заключается в том, что только из него можно сделать максимально большие оконные рамы.

Мансардные окна из алюминия могут быть тёплыми и холодными

Мансардные окна из алюминия бывают:

1. Холодными — используются при остеклении балконных блоков, нежилых помещений.
2. Тёплыми — подходят для установки в мансардах домов, на дачах.

В составе профилей тёплых конструкций насчитывают три части с термоизолирующей полиамидной вставкой между профилями. Основная функция такого термомоста или терморазрыва сводится к предотвращению выхода тёплого воздуха наружу и проникновения холодного внутрь. Добиться высокого качества помогает заливка между термостатами экструдированного полистирола либо пенополиуретана; пространство от стеклопакета до рамы или створки запенивают уплотнителем.

Собирается система алюминиевого окна из нескольких частей, куда входит:

• профильная рама;
• комплект створок;
• импост;
• штульпа;
• штапик.

Способ открывания такого окна может быть выбран мастером и реализуется без дополнительных запчастей.

Мансардное окно может открываться по-разному

Получить ответ на вопрос о том, почему спрос на алюминиевые окна намного выше, можно, опираясь на их технические характеристики:

• во время эксплуатации не возникает никаких проблем;
• неприхотливы в уходе;
• изготавливаются по запросу заказчика любого размера и с подходящим механизмом открывания;
• предлагаются широкой цветовой гаммы по шкале RAL;
• не поддаются воздействию разных температур, справляются со своими задачами на протяжении многих лет;
• имеют защиту от кислотных осадков и УФ-лучей.

Универсальность деревянных мансардных окон

При строительстве кровли каркас укладывают из деревянных брусьев, а обрешётку из досок, поэтому целесообразно изготовить мансардные окна из аналогичного материала. За счёт схожей реакции деревянных изделий при воздействии климатических условий или нагрузок расширение структуры материала происходит равномерно по всем кровельным конструкциям, включая окна.

При высокой плотности клееной древесины наблюдается достаточная гибкость изделий в случае каких-либо подвижек, что существенно сокращает количество необходимых крепежей. Преимуществом дерева является возможность изготовления любых декоративных элементов — арочных фрамуг, окон-балконов.

Деревянные блоки могут иметь разную форму

Внутри помещения мансардные окна защищены от воздействия влаги, а снаружи обшиваются специальными накладками, что позволяет продлить им срок службы. Для профилактики будет достаточно покрасить рамы водным лаком каждые 2–3 года.

Безупречная влагостойкость пластиковых изделий

Во влажных помещениях, например, в ванной или на кухне, лучшим вариантом будет установка пластиковых окон. Такие изделия, в отличие от обычных деревянных рам, не нуждаются в особом уходе (достаточно протирать влажной ветошью) и не поддаются коррозии в результате воздействия с водой, грязью, ветром.

В настоящее время влагостойкие мансардные окна пользуются большой популярностью благодаря устойчивости к агрессивным средам, без них невозможно представить функционирование бассейнов, саун, теплиц, оранжерей. Единственный фактор, который должен быть учтён при выборе пластиковой рамы — это угол наклона кровельного ската — в пределах 15–90 градусов.

Пластиковое окно можно использовать и в ванной комнате

Любое окно, независимо от используемого в основе материала и особенностей конструкции, предусматривает возможность проветривания помещения. Так, все модели мансардных окон оборудованы специальными клапанами, которые помогут своевременно позаботиться о вентиляции.

Виды треугольных окон

Пластиковые и деревянные окна треугольной формы могут иметь большую площадь, однако при остеклении габаритных проемов такие конструкции рекомендуется делить на отдельные блоки. Что касается геометрической формы, то эти модели чаще всего бывают:

• прямоугольными;
• равнобедренными.

Также изготавливаются изделия с отсеченными углами. Их также называют треугольными, но по факту количество углов в таких конструкциях может быть четыре или шесть. Чаще всего окна подбираются в зависимости от конструкции кровли и места их интеграции. Под скатом крыши устанавливают прямоугольные модели, а для слуховых или мансардных окон выбирают равнобедренные или равносторонние модели. Створки у этих конструкций могут двигаться в разном направлении. Способ открывания таких окон зависит как от формы треугольника, так и особенностей переплета. На текущий момент доступно несколько вариантов:

• распашной – подходит для прямоугольных моделей, у которых створка навешивается на вертикальную сторону рамы;
• откидной (фрамужный) – считается оптимальным для окон в форме равнобедренных или равносторонних треугольников, однако теоретически возможно навесить откидывающуюся створку и на нижнюю сторону рамы прямоугольной конструкции;
• поворотно-откидной – применим для прямоугольных моделей с вертикальной стороной рамы, на которую навешивается створка.

При этом для всех видов треугольных окон возможен глухой вариант исполнения, когда конструкции вообще не открываются. Если площадь проема позволяет поделить его на несколько секций, то появляется возможность интегрировать прямоугольную створку с поворотно-откидным механизмом.

Зависит ли размер конструкции от производителя?

Стандартные размеры окон мансарды разных производителей могут существенно отличаться друг от друга, поэтому пред покупкой необходимо изучить параметры каждого понравившегося окна. Например, встретить маленькие окна Velux практически невозможно: производитель ориентируется на крупные и средние конструкции. Самой маленькой можно назвать модель, размер которой – 55х98 см, самое большое окно, которое предлагает компания – 114×140 см.

Окна Fakro можно подобрать чуть меньше 55×78, самое большое окно – 134×98. Большинство моделей производителя среднего размера, достаточно хорошо подходят для разных мансардных этажей. Большой популярностью пользуются окна фирмы Roto. Самые маленькие конструкции имеют размер 54×78 и 54×98, можно подобрать конструкцию среднего размера. Однако не стоит пытаться искать большие окна: производитель их практически не выпускает.

Стандартные размеры мансардных окон

Самостоятельное изготовление каркаса чердачного окна

Перед началом работ по монтажу любые строительные работы должны быть нанесены на чертеж и просчитаны.

Размер и нужное количество чердачных окон рассчитывается следующим образом: они должны составлять в ширину больше половины мансардной стены.

Но их необязательно располагать на одной линии, а можно поместить конструкции в шахматном порядке, полукругом, или какой-либо другой форме.

Но следует учитывать следующие моменты – чем выше вмонтированы системы, тем в подкровельном помещении будет светлее.

Создавать следует слуховое окно во время процесса создания стропильной системы. Так как по форме чердачное окно имеет свой верхний коньковый брус, то является крышей в маленьком исполнении.

При расположении стропил на месте чердачных окон оставляют свободные проемы. Единственным условием для качественного строительства является то, что стропила вокруг чердачных окон должны бать усиленными, так как на них ляжет дополнительная нагрузка.

Стенки чердачного окна должны быть обшиты влагостойкими материалами, а сама крыша окошка должна монтироваться в одно время с настилом кровельных материалов на крышу здания.

Особое внимание следует уделить гидроизоляции между основной крышей и чердачным окном, иначе в этих местах могут проявиться подтеки. Лишь один вид окна монтируются непосредственно в плоскость кровельного материала – это мансардная конструкция

Стандартные размеры мансардных окон

Несмотря на то, что габариты мансардного окна – вещь индивидуальная, некоторые производители изготавливают готовые конструкции со стандартными размерами.

Таблица стандартных размеров мансардных окон Velux, Fakro и Roto

Размеры мансардных окон Velux

Датская компания Велюкс по больше части производит мансардные окна больших и средних размеров, поэтому сложно найти небольшое окошко данной фирмы. Единственный малый размер – это 55Х98. Далее следует модель средних габаритов 66×118, после чего идут крупные модели, габариты которых колеблются от 78×98 до 114×140.

Размеры мансардных окон Fakro

Производитель Факро также отдает предпочтение изготовлению мансардных окон крупных габаритов. В модельной линейке только два небольших экземпляра 55×78 и 55×98. Далее размеры начинаются с 78×98 и заканчиваются 134×98. Присутствуют еще две модели средних размеров 66×98 и 66×118.

Размеры мансардных окон Roto

Фирма Рото кардинально отличается от конкурентов, поскольку занимается производством самых маленьких моделей мансардных окон — 54×78 и 54×98. Также в модельной линейке присутствуют модели средних размеров, но действительно крупного окна не найти.

Размеры мансардных окон в зависимости от конструкции

Мансардные окна – это оконные конструкции, устанавливаемые в крышу, чей наклон от 15 до 90 градусов. Для них не предусмотрено индивидуальное производство. Из-за особенностей пользования данной продукцией мансардные окна производятся только определенного типа и размеров.

Существует 6 вариаций ширины и высоты, они идут с одной створкой и прямоугольные. Разнообразие можно проявить только при выборе варианта открывания створки, зависящего от комплектующей фурнитуры.

Материал изготовления — дерево, дерево-алюминий или пластик. Дерево-алюминиевые более надежны для мансардных этажей благодаря устойчивости их профиля к погодным условиям. Внешняя алюминиевая защита увеличит срок службы конструкции, а внутренний профиль из натуральной древесины обеспечит тепло и эстетичность их внешности в помещении.

Их основная составляющая — стеклопакеты. Из-за их подверженности большим нагрузкам предусмотрено наличие минимум 3- стекол, 1 из которых морозоустойчивое и энергосберегающее, толщиной от 6 мм и с закаленным наружным стеклом. Стоит отметить, что из-за расположенности окон под наклоном, они требуют частого ухода.

Достоинства таких окон:

• оптимальное использование полезной площади строения;
• экономия пространства;
• уменьшение отопительных затрат до 9%;
• сокращение расходов на кровельный ремонт.
