Быстро и эффективно удаляем воздух: канальные бесшумные вентиляторы для вытяжки

Канальные бесшумные вентиляторы для вытяжки: разновидности, конструкция, технические характеристики, правила выбора, нюансы установки и ухода, ремонт своими руками, производители, модели.

Вентиляторы канальные для круглых воздуховодов: повышение эффективности работы

Для того, чтобы вытяжка воздуха осуществлялась как можно эффективнее, рекомендуется соблюдать следующие требования:

  • ближайшая к воздухозаборному отверстию стена должна находится от него на расстоянии не меньшем, чем 0,75 от диаметра воздуховода;
  • длина всасывающего воздуховода должна быть не меньше, чем его диаметр;
  • разница между диаметром канала и сечением входного отверстия не должна превышать 8%;
  • если используется система вентиляционных каналов, то прямой участок канала должен быть не короче, чем три его диаметра;
  • вместо поворотов вентиляционной системы на 90 градусов лучше использовать повороты на 45°.

Для эффективной работы вентилятора, перед покупкой необходимо обратить должное внимание на размещение вентиляционной системы

Виды и технические характеристики

Вытяжной канальный вентилятор может выполнить сброс отработанной воздушной массы наружу. Назначение приточной разновидности таких аппаратов также понятно по их названию. А реверсивные системы отличаются тем, что могут произвольно менять курс кручения роторов и крыльчаток. Эта особенность позволяет сочетать отгон воздуха с добычей свежих порций. Круглое сечение ряда систем делает возможным монтаж их на гибкие воздуховоды.

Вентиляторы с квадратным сечением не отличаются особой востребованностью. Они занимают много места и создают значительное сопротивление воздушному потоку. Осевые системы (с цилиндрическим корпусом) выгодно выделяются наименьшим уровнем шума. Это обстоятельство несколько омрачается пониженной мощностью и пригодностью только для небольших пространств. Некоторые осевые вентиляторы все же способны создавать звук на уровне 50 дБ.

Устройства центробежного типа вышли в массовый оборот только за последнее время. Использование особых физических эффектов позволяет гарантировать значительную мощность при малом шуме. Кроме того, подобные аппараты отличаются минимальной занимаемой площадью, что делает их идеальным выбором для маленького пространства. В естественной повседневной среде работают канальные вентиляторы общего применения. Но есть и устройства специальных групп, среди которых стоит отметить механизмы для дымоудаления.

Такие системы способны действовать даже в обстановке пожара (когда, собственно, и должны применяться). Жаростойкий корпус не деградирует даже при нагреве до 600 градусов и выше. Специальным образом продумывается и конструкция, позволяющая сохранять работоспособность основных частей. Выпускаются канальные вентиляторы с защитой от взрыва. Такие аппараты способны перегонять воздух, содержащий легко загорающиеся или склонные детонировать пары.

Высокотемпературный агрегат находит широкое применение в личных и общественных банях, саунах, подогреваемых бассейнах. Также его используют в горячих цехах. Особый род канального вентилятора монтируют там, где в воздухе летает масса пылевых примесей и твердых включений различной фракции. Что касается громкости при работе, максимальный уровень звука составляет 55 дБ. Но рекомендуется уменьшать этот показатель до 40 или даже 30 дБ, чтобы исключить перегрузку органов слуха даже общим звуковым фоном.

Те модели, которые продвигаются как бесшумные, все же создают определенный звук, однако его громкость ограничена 25 дБ. Конструкция модифицируется за счет добавления прокладок и точно рассчитанных подшипников. Это позволяет избежать малейшей вибрации электромотора. Дополнительной мерой подстраховки оказывается рациональный подбор числа лопастей и расчет наклона их по отношению к держателю. Такой прием обеспечивает исключение вибрации движущегося потока воздуха.

Поскольку даже этого не всегда хватает, в отдельных случаях шахты покрывают поглощающими звук материалами. Шумоглушители ставят около корпусов устройств. Реверсивное устройство нужно там, где требуется обеспечить одной машиной приток и отток. Вентиляторы с обратным клапаном ценны в местах с систематическими отключениями электропитания. А еще надо упомянуть, что в ряде мест приходится использовать устройства, рассчитанные на работу в сетях с напряжением 12 Вольт.

Особенности и разновидности

Канальные вентиляторы для круглых воздуховодов бывают двух разновидностей: радиальные и осевые. Осевые модели при помощи лопастей захватывают и продвигают воздушные массы вдоль собственной оси. Отличительной чертой таких приборов является низкое аэродинамическое сопротивление и небольшой расход электроэнергии. Радиальные (центробежные) модели оснащены спиралевидными лопастями, при помощи которых они захватывают и продвигают воздушные массы в кожух, из которого они под большим давление выходят в воздуховод. Такие агрегаты обладают большой всасывающей силой и часто используются для обслуживания больших помещений.

Помимо конструктивного исполнения, канальные вентиляторы классифицируются ещё по ряду признаков.

Назначение

Наиболее распространённым типом бытовых и промышленных вентиляторов являются приточные модели. Они широко используются для обустройства приточно-вытяжных вентсистем и устанавливаются в воздуховоды большой протяжённости.

Следующий вид канальных вентиляторов – приборы дымоудаления, являются важным элементом противопожарных систем и устанавливаются в аварийные вентиляционные каналы. Агрегаты отличаются высокой мощностью и позволяют в короткий срок произвести полную замену воздуха в помещении. В качестве главных характеристик дымоудаляющих моделей можно назвать их безотказность и способность работать при температуре до +600 градусов в течение часа.

Жаропрочные качества приборов обусловлены защитой электродвигателя от перегрева, которая становится возможной благодаря конструктивным особенностям прибора. Вентиляторы дымоудаления сконструированы таким образом, что струя раскалённого воздуха не взаимодействует с корпусом электродвигателя, который надёжно защищён втулкой рабочего колеса. Установка вентиляторов дымоудаления в постоянно работающие системы не рекомендована. Прибор создан для краткосрочной, но очень мощной и эффективной работы в экстренных ситуациях, поэтому при обычном использовании он может утратить часть своих эксплуатационных качеств.

Жаростойкие канальные вентиляторы, в отличие от дымоудаляющих, могут работать не только в аварийных системах, но и используются в регулярных установках. Модели предназначены для вентсистем бань, саун, каминных залов и для работы в горячих производственных цехах.

Ещё один вид канальных вентиляторов – бесшумные модели выделить в отдельную категорию можно лишь условно. Изделия с низким уровнем шума присутствуют и в приточных, и в жаропрочных и в дымоудаляющих приборах, а уровень шумовой нагрузки зависит от конструкции вентилятора и его мощности.

Тихими считаются модели, уровень звука в которых не превышает показателя в 25 дБ. Такие изделия рекомендованы к монтажу в вентсистемы жилых помещений и общественных пространств. Модели, чей показатель превышает данный порог, считаются шумными и без принятия дополнительных мер по обустройству шумоизоляции в квартирах и домах применяться не могут.

Материал

Корпус канальных вентиляторов для круглых воздуховодов изготавливают из оцинкованной листовой стали с толщиной цинкового покрытия в 20 и более мкм. Изнутри стальной корпус покрывается противокоррозийным составом, что позволяет использовать модели для перекачивания воздушных сред с примесями агрессивных химических соединений. Сверху приборы могут покрываться жаростойкой краской, которая увеличивает защиту металла от неблагоприятных внешних условий. Помимо металлического исполнения, встречаются модели с пластиковыми корпусами и лопастями. Такие изделия обладают малой мощностью, низкой производительностью и предназначены для домашних вентсистем. При изготовлении моделей с шумоизоляцией в качестве изолирующего материала используется минеральная вата, прошедшая процедуру прессования и имеющая толщину не менее 5 см.

Размеры

Классификация канальных вентиляторов по размеру сечения полностью совпадает с классификацией воздуховодов. Наиболее распространёнными и востребованными являются модели с диаметром входа и выхода, равным 100, 125, 150 и 160 мм. Такие агрегаты наиболее востребованы в бытовых системах, устанавливаемых в многоквартирных домах и частных коттеджах. Модели диаметром 200 и 250 мм часто монтируют в вентсистемы торговых центров, кинотеатров и выставочных комплексов. Это, как правило, довольно мощные модели, способные обеспечить полноценное проветривание помещений с большим скоплением людей. Габаритные агрегаты размером сечения 315 мм используются на серьёзных высокопроизводительных установках промышленных предприятий и обладают высокой мощностью и большим рабочим ресурсом.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Как правильно установить канальный вентилятор

Из выше показанного фото можно сделать заключение, что сам прибор подбирается по диаметру воздуховода. К примеру, если устанавливается в систему вытяжной вентилятор 100 мм диаметром, то и воздуховод должен быть именно такого размера.

Правила установки канального вентилятора

  1. Итак, монтаж начинается с разборки самого аппарата. Надо открутить хомуты и вытащить сам вентилятор.
  2. После чего поставку с двумя патрубками, которые соединены между собой жестко, а чаще являются единой частью, монтируют в воздуховодную разводку. То есть, патрубки вставляют в два конца труб, между которыми устанавливается вентилятор.
  3. Подставку или кронштейны крепят к стене или потолку, или к любой другой ровной поверхности (колоны, арки и прочие), возле которой проходит трубная разводка. Крепление производится на дюбели и саморезы.
  4. Вставляется на свое место вентилятор, крепится к патрубкам хомутами, под которыми уложены резиновые прокладки.

Установка вентилятора между воздуховодами

6 Обзор некоторых производителей вентиляторов

К самым популярным компаниям- производителям, выпускающим бесшумные установки для воздуховодов, относятся:

Maico – один из лучших представителей немецкой климатической техники. Изначально сотрудники компании поставили перед собой главную цель – создать простое в эксплуатации и безупречное по качеству исполнения оборудование. На сегодняшний день в ассортименте продукции насчитывается более 1500 наименований продукции.

Soler&Palau – производитель из Испании, на сегодняшний день занимающий лидирующие позиции на мировом рынке. Специализируется на выпуске малошумных вентиляционных решений. С каждым годом применяется все большее количество инновационных решений. Любая техника этой компании может похвастаться безупречными техническими характеристиками.

Особого внимания заслуживает модель Soler & Palau SILENT-100 DESIGN 3C. Данное устройство производится в нескольких оттенках. Мощность вентилятора составляет 8 Вт, при средней производительности в 95 кубометра. В процессе работы максимальный уровень шума не превышает 26 дБ.

  • Компания Elicent – представитель итальянского производителя Maico. Компания делает ставку на безупречную функциональность своей продукции. Замечательная техника без претензии на шик и помпезность. В каждом изделии прекрасно сочетается практичность, надёжность и доступная цена. Компания конкурирует с ведущими мировыми брендами, специализирующимися на выпуске вентиляционной техники.
  • Vents – отечественный производитель, представленный в сегменте вентиляционного оборудования сравнительно недавно – порядка 25 лет тому назад. За счёт мощной производственной и научной базы компании удалось оперативно адаптировать последние разработки под реалии отечественной эксплуатации. Абсолютно вся продукция сертифицировать, а стоимость ниже ближайших аналогов.
  • Итальянская компания Vortice. Изделия известного производителя может похвастаться исключительной безопасностью, высокой надёжностью и привлекательным дизайном. Компания постоянно внедряет научные и технические достижения в свою продукцию. Выпускаются разнообразные модели условий под разные условия эксплуатации.

Для обеспечения эффективной вентиляции в помещении очень важно приобрести бесшумный аппарат. Его параметры должны соответствовать потребностям, а размеры – соответствовать воздуховоду

Благодаря этому и можно создать внутри жилья оптимальный микроклимат.

Лучшие радиальные канальные вентиляторы

Радиальные вентиляторы используются в основном в больших промышленных помещениях. Их КПД существенно отличается от устройств, описанных выше. Команда ВыборЭксперта изучила предложения производителей в этом сегменте и выбрала 3 мощные и надежные модели среди центробежных устройств.

Dospel WK 315

Экономичный полупрофессиональный канальный вентилятор для вытяжки, который рекомендован для использования в кафе, барах, ресторанах, складских или производственных помещениях. Он увеличивает давление в воздуховоде и подходит для каналов круглого сечения диаметром 31,5 см. Однофазный электродвигатель потребляет минимум электроэнергии, оснащен внешним ротором и разработан для длительной работы без перерыва.

Уровень защиты IP 44 позволяет использовать прибор не только внутри, но и на улице. Устройство выдерживает резкие перепады температуры. Загнутые назад лопасти хорошо отбалансированы. Это значительно увеличивает срок службы прибора. Регулярного технического обслуживания модель не требует. Корпус сделан из оцинкованной стали, которая не подвержена коррозии.

Достоинства

  • Высокая производительность – 2200 м3/ч;
  • Небольшой вес;
  • Монтируется в любом положении;
  • Продается во многих магазинах и интернете.

Недостатки

  • Высокая цена – от 13 000 рублей;
  • Работает шумно.

Мощность Dospel WK 315 настраивается с помощью регулятора оборотов RP 300 и RN 300. Однако их нужно докупать отдельно от вентилятора.

Zilon ZFO 200

Самый малошумный центробежный вентилятор для воздуховодов диаметром 20 см из представленных в рейтинге моделей. Корпус из композитного полимера имеет малую отражающую способность. К тому же материал не разрушается при использовании в агрессивной среде. Это делает прибор тише и долговечнее пластиковых вариантов. Встроенные термоконтакты с автоматическим перезапуском защищают двигатель от перегрева. Скорость вентиляторов регулируется плавно, без скачков мощности. ZFO 200 ставится прямо в воздуховоды круглого сечения. Монтировать прибор можно в любом положении, это не влияет на качество работы.

Достоинства

  • Электродвигатель с балансировкой в 2-х плоскостях;
  • Класс электроизоляции II;
  • Не подвержен коррозии;
  • Диапазон рабочих температур от -30 до +60 градусов.

Недостатки

Не везде продается.

Ванвент ВКВ-315Е

Модель входит в лучшие канальные вентиляторы для круглых воздуховодов с встроенным управлением. С помощью ЕС-контроллера можно дистанционно управлять прибором на основании сигналов таймера, датчиков температуры, влажности или других внешних устройств. Даже при длительной работе без перерыва прибор практически не нагревается, не нуждается в дополнительном охлаждении.

Контроль работы устройства полностью автоматизирован. В конструкции есть защита от перегрева, блокировки ротора, перекоса фаз или других сбоев. Эти опции увеличивают срок службы Ванвент ВКВ-315Е. Двигатель находится внутри рабочего колеса, благодаря чему невозможно повредить его снаружи. Такая конструкция обеспечивает низкий уровень шума – не выше 67 дБ. Корпус сделан из высококачественной оцинкованной стали, которая не боится влаги и не подвержена коррозии.

Достоинства

  • Экономит электроэнергию;
  • Не требует частого обслуживания;
  • Компактный размер;
  • Надежный двигатель.

Недостатки

Дорого.

Модель рекомендована для помещений, где нужна мощная принудительная вентиляция – в супермаркетах, отелях, аэропортах, кинотеатрах, на вокзалах.

Виды канальных вентиляторов

В зависимости от конструкции прибора, выделяют 3 вида канальных бесшумных вентиляторов:

  • осевые (асинхронные);
  • центробежные;
  • комбинированные.

В осевых моделях движение воздуха совпадает с направлением вращения вентиляторного вала. Эффективность таких вентиляционных устройств равна 75%.

Центробежные (радиальные) устройства вытягивают воздух из промышленных и бытовых помещений. В ванной устанавливают такой вентилятор, у которого лопасти загнуты против направления вращения.

Эффективность работы данного устройства равна примерно 80%, и при его работе не возникает сильный шум.

Комбинированные модели содержат конструктивные элементы  и осевых, и центробежных вентиляционных устройств. Эффективность работы такого оборудования составляет примерно 80%. Форма корпуса бывает прямоугольной, круглой или квадратной.

Комбинированные устройства имеют высокую производительность. Этот показатель больше, чем у осевых изделий, потому такие модели устанавливают не только в многоэтажных домах, но и на промышленных объектах.

Также канальные вентиляторы подразделяют на два больших класса (типа):

  1. традиционные;
  2. настенные.

Настенные приборы — сложные устройства, которые настраивают еще при производстве. Однако их процесс установки намного легче и быстрее.

Также канальная вентиляция бывают одно-  или многоскоростной. Большинство вентиляционных устройств имеет 1 скорость, хотя нередко в продаже встречаются и двухскоростные приборы.

Выбор круглого канального вентилятора

Чтобы из всего ассортимента выбрать подходящую модель, важно изучить некоторые параметры. Размер канала

Диаметр устройства должен подходить к диаметру воздуховода, в который оно будет установлено. Для бытовых целей подойдет вентилятор с диаметром до 100 мм. Для производственных помещений необходимо выбирать модели от 160 мм

Размер канала. Диаметр устройства должен подходить к диаметру воздуховода, в который оно будет установлено. Для бытовых целей подойдет вентилятор с диаметром до 100 мм. Для производственных помещений необходимо выбирать модели от 160 мм.

Скорость воздушного потока. Лучше выбирать модели с оптимальными параметрами — от 11 до 14 м/с. Тут предстоит нелегкий выбор: при меньшей скорости вытяжка будет недостаточно эффективной. Но чем больше скорость, тем выше уровень шума.

Максимальный расход воздуха. Чем больше обслуживаемая площадь, тем выше должен быть этот показатель. Если максимальный расход воздуха у вентилятора в санузле около 350 куб. м, то у промышленного – до 17000.

Есть промышленные вентиляторы, способные пропустить через себя до 50000 куб. м воздуха, но такая мощность предопределяет их очень высокую стоимость.

Канальные вентиляторы для вытяжки: виды и особенности

Сегодня на рынке представлено большое разнообразие моделей подобных устройств, которые могут отличаться друг от друга разными параметрами. Так, достаточно сегодня выпускается канальных вентиляторов с разной формой корпуса:

  • Круглые. Они предназначены для установки в вентиляционных каналах круглой формы. Это на сегодняшний день наиболее часто встречающийся вариант, который можно использовать на кухне или в ванной.
  • Прямоугольные. Их монтируют в вентиляционные шахты, имеющие квадратное или прямоугольное сечение. Чаще всего такую форму имеют промышленные вентиляторы, отличающиеся повышенной мощностью работы.
  • Квадратные. Они очень схожи с прямоугольными вытяжными осевыми вентиляторами. Их монтируют в шахты воздуховода квадратной конфигурации. Главная их отличительная черта — повышенная мощность. Их нередко приобретают и для использования в промышленных целях.

Также канальные вентиляторы для вытяжки можно классифицировать и в зависимости от конструкционного исполнения.

Осевые

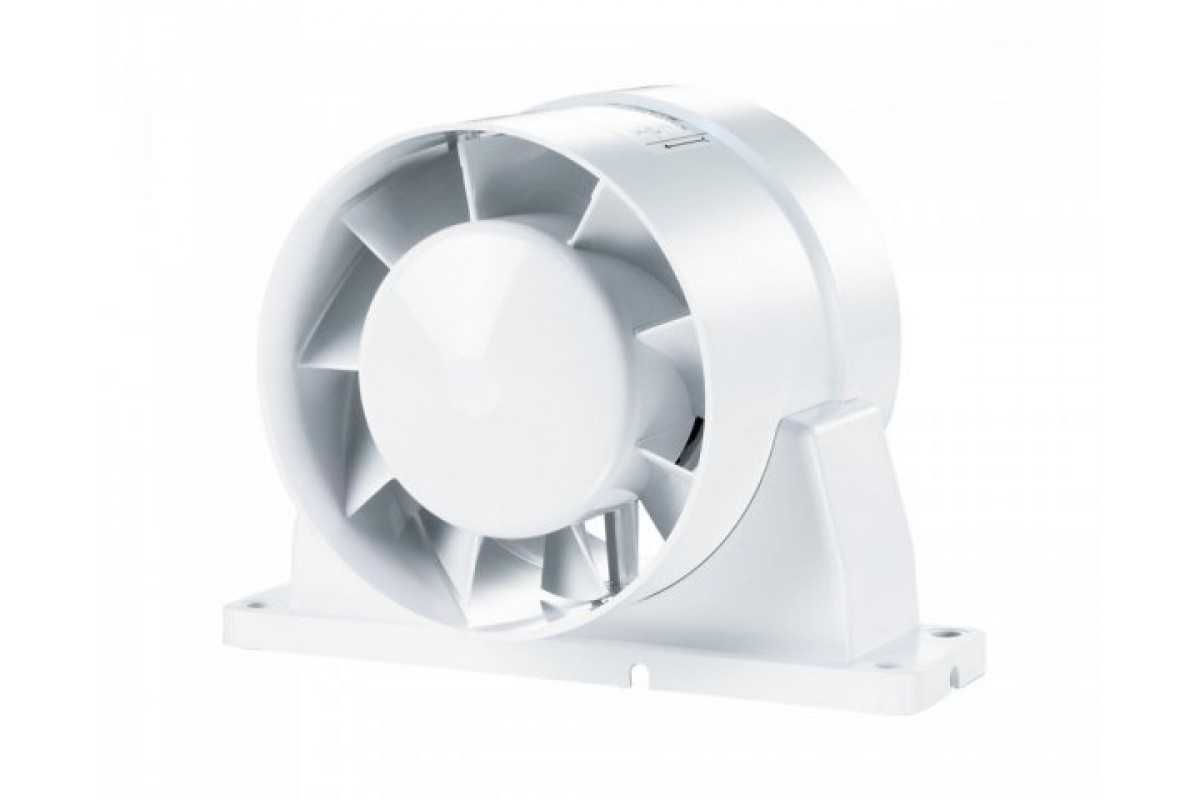

Главная отличительная черта этих моделей — цилиндрообразный корпус, где установлен вентилятор с лопастями, закрепленными на оси электродвигателя. Воздушные потоки при подобной конструкции двигаются параллельно оси устройства. При этом на входе нередко дополнительно присутствует специальный коллектор, повышающий аэродинамические показатели вентилятора. По сравнению с другими моделями осевые вентиляторы для вытяжки отличаются высоким КПД, который составляет более 100 кубометров воздуха в час.

Ещё осевые модели привлекают к себе внимание простотой установки. Поэтому их нередко можно встретить в ванных комнатах и на кухне

Но имеются у них и недостатки. У них весьма невысокие напорные характеристики, а во время работы они создают много шум, уровень которого может доходить до 30-50 дБ.

Радиальные

Лопатки радиальных вентиляторов

Довольно практичными представляются модели с диаметром 100 мм, в которых имеются загнутые вперёд лопатки, поскольку они повышают мощность работы устройства. Все радиальные вентиляторы — это относительно компактные приборы, что позволяет их без особых сложностей установить в воздуховод любой формы.

Центробежные

Модели этого типа появились на рынке относительно недавно, но уже успели завоевать популярность среди потребителей. Подобные приборы — идеальный вариант для помещений площадью более 15 кв. м. Эффективно справляться с возложенной задачей им позволяет высокая мощность и почти полная бесшумность во время работы. Из достоинств центробежных вытяжных канальных вентиляторов следует выделить возможность установки как перед воздухозабором, так и прямо в центре вентиляционной шахты.

Виды кухонных вытяжек

Рынок наводнен различными видами кухонных вытяжек, среди которых не трудно потеряться. При покупке мы советуем вам следовать определенным правилам. Прежде всего, следует ответить на два вопроса:

  1. Что мы ожидаем от вытяжки?
  2. Что мы можем позволить, с учетом технических и финансовых возможностей?

Ответив на эти вопросы, вы сможете очертить круг товаров, на которые стоит обратить внимание. Вытяжка чаще всего бывает соединена с вентиляционным каналом

Тогда она работает в открытой системе. Если же она не подключена к вентиляции, то работает в закрытой системе, как поглотитель загрязнений из воздуха с помощью фильтра

Вытяжка чаще всего бывает соединена с вентиляционным каналом. Тогда она работает в открытой системе. Если же она не подключена к вентиляции, то работает в закрытой системе, как поглотитель загрязнений из воздуха с помощью фильтра.

По конструкции, вытяжки могут быть:

  • пристенные – устанавливаются между кухонными шкафами непосредственно на стене;
  • угловые – расположены в углу кухни, крепятся непосредственно к стене;
  • островные (иногда называемые подвесными) – крепятся к потолку над плитой, располагаются вдали от стен кухни над кухонным островом;
  • наклонные – предназначены для установки между шкафами;
  • встроенные – монтируются под навесным шкафом;
  • выдвижные – также монтируются под навесным шкафом, оснащены выдвижной поглощающей пластиной.

Большинство вытяжек при помощи трубы-воздуховода подключаются к вентиляционным каналам, которые есть практически в каждой кухне и размещаются над кухонной плитой.

Обычно вытяжки размещаются на стене над плитой и могут располагаться отдельно, или быть встроенными в кухонный навесной шкаф. Существуют также современные решения, такие, как вытяжки, встроенные в столешницу, которые используют в помещениях с высокими потолками и в других особых случаях. Однако такой вариант очень дорогостоящий.

Вытяжка на кухню без воздуховода

В каждом доме должна быть оборудована система вентиляции. Однако не всегда возможно подключить к ней этот прибор, например, в многоквартирном доме (обычно многоэтажном), оснащенном коллективными воздуховодом. Кроме того, она не подключается к естественной вентиляции, если в доме есть дровяной камин, угольный котел или другие устройства с подключением к дымоходу (например, газовая плита, газовый котел). Есть модели вытяжек, которые не требуют воздуховода и работают в закрытом цикле, использую специальные фильтры.

Вытяжка для кухни с воздуховодом

Вытяжка подключается к вентиляционному каналу при помощи воздуховода. Она собирает воздух вокруг кухонной плиты и выдувает его в вентиляцию. К вентиляции присоединяется труба-воздуховод, которая обычно имеет круглое поперечное сечение и диаметр 125 или 150 мм. Некоторые производители предлагают трубы с прямоугольным поперечным сечением.

Вытяжка для кухни с воздуховодом работает должным образом только в том случае, если в помещение поступает правильное количество свежего воздуха и созданы оптимальные условия для его потока. Иногда для этого просто достаточно приоткрыть окно или форточку. Можно также, как это иногда практикуется, сделать небольшие отверстия в балконной двери кухни, чтобы позволить свежему воздуху поступать в помещение. Приборы могут быть снабжены клапанами, которые предотвращают возвращение паров в помещение, и перегородками, которые защищают от возврата конденсированного пара.

Прибор может быть оснащен одним или двумя двигателями. Их мощность составляет от 18 до 200 Вт.

Работающий от двигателя вентилятор засасывает воздух над плитой и через воздуховод подает его в вентиляционный канал. Вентилятор может всасывать воздух в нижней части, с двух сторон (снизу и спереди).

Также есть версии, которые оснащены двумя двигателями, засасывающие воздух даже с четырех сторон, тем самым увеличивая эффективность работы.

Особенности и разновидности канальных бытовых вентиляторов и промышленных моделей

Канальный или прямоточный вентилятор отличается от других вариантов устройств для принудительной циркуляции воздуха тем, что здесь в одном корпусе находятся и сам вентилятор, и электрический двигатель для его вращения. Кроме того, такая система монтируется напрямую в вентиляционное отверстие, что значительно повышает эффективность ее работы. Канальные вентиляторы 250 мм и другие разновидности могут различаться по материалу, из которого изготовлен корпус, по принципу работы и ряду других характеристик.

Для больших помещений на производстве используют канальные центробежные и осевые модели вентиляторов

По форме различают следующие типы вентиляторов:

  1. Круглые – монтируются в вентиляционных шахтах круглой формы. Являются самым популярным вариантом, часто используются не только в жилых, но и в промышленных помещениях.
  2. Прямоугольные – чаще всего устанавливаются в прямоугольные вентиляционные шахты в складах и производственных предприятиях. Такие модели характеризуются повышенной мощностью работы.
  3. Квадратные – также обычно используются для промышленных нужд, монтируются в квадратные воздуховоды.

Также, различают осевые и радиальные или центробежные устройства. Технические характеристики осевых промышленных вентиляторов и бытовых моделей отличаются от радиальных тем, что они тратят меньше энергии за счет особенностей своей конструкции. В осевом вытяжном вентиляторе воздушные массы перемещаются вдоль оси, поэтому сопротивление воздуха при работе устройства довольно маленькое.

Купить радиальный вентилятор стоит, если вам нужно поддерживать микроклимат в помещении с большой площадью. Данный тип вытяжного устройства отличается от осевого тем, что его лопасти имеют спиральную форму. Благодаря такой конструкции, исходящий воздушный поток направлен перпендикулярно к входящему. Кроме того, мощность всасывания воздуха у радиальных вентиляторов больше, чем у осевых, поэтому их выгоднее использовать в складах и производственных помещениях.

Канальные вентиляторы с пластиковым корпусом обычно используются в небольших помещениях

Корпус канального вентилятора 200 мм и другого размера может быть изготовлен из пластика или металла. Первый вариант рассчитан на небольшой объем воздуха, поэтому его лучше использовать для организации вентиляции в квартире. Стальной корпус как нельзя лучше подходит для работы на большой мощности, поэтому вентилятор в нем будет эффективен для использования в промышленных помещениях. Кроме того, цена радиального вентилятора в пластиковом корпусе будет значительно ниже, чем в металлическом.

Выводы и полезное видео по теме

В ролике показывают системы канального кондиционирования и рассказывают о работе вентиляции:

Канальный кондиционер с приточной системой вентиляции обеспечивает лучшие климатические условия в помещении, чем обычные сплит-системы.

Если изучить инструкцию производителя и следовать советам профессионалов, то ошибок при установке канального кондиционера можно избежать. Часть сложных работ следует доверить специалистам, а остальную часть выполнить самостоятельно. При этом стоимость установки оборудования будет сравнима с монтированием настенных сплит-систем в каждой комнате отдельно.
