Вентиляторы для вытяжки канальные бесшумные: виды, особенности

Как правильно установить канальный вентилятор

Из выше показанного фото можно сделать заключение, что сам прибор подбирается по диаметру воздуховода. К примеру, если устанавливается в систему вытяжной вентилятор 100 мм диаметром, то и воздуховод должен быть именно такого размера.

Правила установки канального вентилятора

Итак, монтаж начинается с разборки самого аппарата. Надо открутить хомуты и вытащить сам вентилятор.
После чего поставку с двумя патрубками, которые соединены между собой жестко, а чаще являются единой частью, монтируют в воздуховодную разводку. То есть, патрубки вставляют в два конца труб, между которыми устанавливается вентилятор.
Подставку или кронштейны крепят к стене или потолку, или к любой другой ровной поверхности (колоны, арки и прочие), возле которой проходит трубная разводка. Крепление производится на дюбели и саморезы.
Вставляется на свое место вентилятор, крепится к патрубкам хомутами, под которыми уложены резиновые прокладки.

Установка вентилятора между воздуховодами

Принцип работы и эксплуатация

Суть работы вентилятора заключается в захвате проходящего воздуха при помощи лопастей и создании разряженного пространства, куда происходит втягивание воздушных масс и дальнейшее их выталкивание. Благодаря своей универсальности приборы могут работать в качестве приточного устройства, а при повороте агрегата на 180 градусов – в качестве вытяжного. Это позволяет оборудовать приточно-вытяжные системы вентиляторами одного типа, что упрощает приобретение и при необходимости ремонт. Установка прибора производится в разрыв воздуховода без использования дополнительных консольных приспособлений.

Эксплуатация канальных вентиляторов не требует планового обслуживания и профилактических мероприятий. Приборы отлично работают продолжительное время и не ломаются. Главными условиями для безаварийной работы агрегатов является соблюдение рекомендованных производителем режимов работы, таких как степень загрязнённости, температура отводимого воздуха, уровень влажности. Кроме того, при выборе модели следует внимательно ознакомиться с её техническими характеристиками.

Для домашнего использования следует приобретать бесшумные модели средней мощности с загнутыми назад лопастями. Такая конструктивная особенность значительно понижает уровень шума и позволяет использовать прибор в жилых помещениях. Однако если требуется приобрести мощный агрегат, то уменьшить шумовую нагрузку поможет установка на входе и выходе вентилятора гибких вставок. Если прибор предполагается использовать в промышленных установках, то подойдёт модель, у которой лопасти имеют загиб вперёд. Это значительно повышает эффективность работы и увеличивает КПД.

Установка бесшумного вытяжного бытового вентилятора

Перед тем как приступить к монтажу прибора обязательно необходимо проверить работоспособность системы вентиляции в помещении. Для этого к вентиляционному отверстию нужно поднести зажженную спичку или приложить лист бумаги. В первом случае пламя должно отклониться в сторону вытяжки, а во втором лист должен удерживаться на отверстии за счет потока воздуха. Если этого не происходит, то вам обязательно нужен вытяжной вентилятор, так как естественным путем воздух из помещения выводиться не будет.

После этого следует определиться с местом, в котором будет установлен осевой вентилятор для вытяжной вентиляции или другая модель. Лучше всего монтировать прибор под потолком, так как горячий и влажный воздух всегда поднимается вверх.

Установка вытяжного вентилятора

При монтаже прибора следует учитывать следующие моменты:

лучше всего приступать к монтажу вентилятора в процессе осуществления ремонта;
проводку, которая идет от источника питания к вытяжке, следует прятать в специальном коробе или вообще проводить под штукатуркой;
если речь идет о вентиляторе в туалете, то его удобнее всего напрямую подключать к выключателю света;
если вы хотите уменьшить уровень вибраций, а также защитить приточно-вытяжной вентилятор от внешних воздействий, то монтировать прибор можно в пластиковую трубу, предварительно закрепленную в вентиляционном отверстии при помощи цемента, монтажной пены или строительного герметика;

Принцип работы вытяжного ветилятора

в туалете наибольшая эффективность работы вентилятора будет обеспечена, если установить его под потолком прямо над унитазом;
для безошибочного подключения прибора к электросети следует предварительно ознакомиться с прилагаемой к нему инструкцией.

Подключение осевого приточно-вытяжного вентилятора осуществляется предельно просто:

С корпуса устройства снимается защитная крышка.
На вентилятор наносится специальная клеевая смесь.
Прибор устанавливается в приготовленное для него место, плотно прижимается на несколько минут.
Защитная крышка прикручивается на место.

Установка вытяжки потолочного крепления

Помните, что прибор обязательно должен максимально плотно прилегать к стенкам воздуховода, иначе при работе он будет биться о них, что приведет не только к повышенному уровню шума, но и к преждевременному выходу устройства из строя и необходимости ремонта или замены.

Так же очень важно выбирать модель, которая будет максимально подходить по размерам к диаметру вентиляционного канала. Например, если он составляет 10 см, то вам понадобится модель канального вентилятора для вытяжки 100 мм

Вытяжной вентилятор в ванной комнате

Как правильно установить канальный вентилятор

Итак, монтаж начинается с разборки самого аппарата. Надо открутить хомуты и вытащить сам вентилятор.
После чего поставку с двумя патрубками, которые соединены между собой жестко, а чаще являются единой частью, монтируют в воздуховодную разводку. То есть, патрубки вставляют в два конца труб, между которыми устанавливается вентилятор.
Подставку или кронштейны крепят к стене или потолку, или к любой другой ровной поверхности (колоны, арки и прочие), возле которой проходит трубная разводка. Крепление производится на дюбели и саморезы.
Вставляется на свое место вентилятор, крепится к патрубкам хомутами, под которыми уложены резиновые прокладки.

Монтаж и цены осевых промышленных вентиляторов канального типа

Как правило, устройство для принудительной вытяжки воздуха устанавливается на входе в воздуховод. Крепления прибора производится при помощи дюбелей, которые продеваются через отверстия на его корпусе

При монтаже очень важно максимально плотно зафиксировать вентилятор. Сделать это можно при помощи силиконового герметика или монтажной пены

При выборе вентилятора стоит обратить внимание на такие характеристики, как мощность и уровень шума при работе

Цены на устройства для вытяжки воздуха зависят от таких факторов, как мощность, размер, материал корпуса и многих других. Ориентировочная стоимость вентиляторов для круглых воздуховодов:

цена канального вентилятора 315 мм составляет около 6000 рублей;
цена канального вентилятора 250 мм – около 4500 рублей;
вентилятор диаметром 200 мм стоит 4000 рублей;
цена вентилятора 100 мм – 3000 рублей.

При этом, цена канального вентилятора 200 мм в пластиковом корпусе может быть существенно ниже, чем прибора с таким же диаметром, но в стальном корпусе.

Виды канальных вентиляторов

По конструктивным особенностям канальные вентиляторы делятся на два вида: осевые (аксиальные) и радиальные. Первые – это цилиндрический корпус, внутри которого установлен электродвигатель. Из него выходит вал мотора, на котором крепится рабочее колесо с лопастями. Данная разновидность является самой распространённой. Именно её чаще всего устанавливают в вытяжную вентиляцию квартир и частных домов.

Такой вентилятор устанавливается на кухню или в ванную на стену, когда организуется вытяжка из помещения. Для этого в стене делается канал, куда вставляется труба, а уже в неё монтируется и сам вентиляционный прибор. Снаружи помещают обратный клапан, чтобы при остановке отвода воздуха из помещений, наружный воздух не стал подаваться внутрь комнат. Изнутри вентилятор защищён декоративной решёткой. На фото ниже показана схема расположения такого вентилятора.

Схема расположения осевого вентилятора

Второй вид канальных вентиляторов имеет несколько обозначений: радиальный, центробежный, улитка и так далее. Его в отдельных квартирах и небольших частных домах не используют, потому что он слишком мощный, чтобы вентилировать одно помещение. Обычно оборудование этого типа устанавливают на крышах многоквартирных и больших частных домов, присоединяя к нему разветвлённую сеть вентиляции. Назвать их бесшумными нельзя, но расстояние от места монтажа до помещений большое, поэтому работа аппаратов не слышна.

Суть нагнетания и разрежения воздуха вентилятором

Вентилятор являет собой механическую конструкцию, которая способна обрабатывать поток газовоздушной смеси посредством увеличения её удельной энергии для последующего перемещения.

Такая архитектура агрегата предоставляет возможность создавать эффект нагнетания или разрежения рабочего газа в пространстве через увеличение или уменьшение давления соответственно (механизм преобразования энергии).

Под газовым давлением понимают бесконечный процесс хаотичного перемещения молекул газа, которые ударяясь о стенки замкнутого пространства, создают давление на них.

Следовательно, чем выше скорость этих молекул, тем больше ударов и тем выше давление. Газовое давление – это одна из главных характеристик газа.

С иной стороны любой газ имеет еще два параметра: объём и температуру. Объём – количество пространства, которое заполнил газ. Температура газа – термодинамическая характеристика, которая связывает скорость молекул и генерируемое ими давление.

На этих “трёх китах” стоит молекулярно–кинетическая теория, которая является базисом для описания всех процессов связанных с обработкой газов и газовых смесей.

Процесс нагнетания являет собой принудительное сосредоточение молекул в замкнутом пространстве сверх некой нормы. Например, общепринятое воздушное давление у поверхности земли приблизительно составляет 100 кПа (105 кило Паскалей) или 760 мм рт. ст. (миллиметров ртутного столба).

С увеличением высоты над поверхностью Земли давление становится меньше, воздух становится разреженным.

Атмосферное давление – вес воздушного столба относительно площади поверхности над которой он находится. Не масса, а именно вес Р=mg. Измеряется барометром, остальные типы давления определяются манометром

Разрежение есть обратный процесс нагнетанию, во время которого молекулы покидают замкнутую систему. Объём остаётся тот же, а количество молекул уменьшается в разы, следовательно, и давление уменьшается.

Эффект нагнетания необходим для принудительного перемещения воздуха. Возможен вариант перемещения воздуха через эффект разрежения: для восстановления баланса давления во всей системе молекулы перемещаются от более сконцентрированной области молекул до менее сконцентрированной.

Таким способом происходит перемещение молекул газа.

Для определения скорости потока воздуха снаружи или внутри здания часто применяют специальный инструмент – анемометр. Незаменимый прибор для проектирования систем вентиляции

Существуют самые разные компоновки вентиляционных систем, но их условно можно разделить на несколько классов по определённым параметрам:

По назначению. Различают вентиляторы общего и специального назначения. Вентиляторы применяются для обычного перемещения газа. Специальные вентиляторы используются для пневмотранспорта, транспортировки агрессивных и взрывоопасных газовых смесей.
По быстроходности. Бывают с малой, средней и высокой удельной частотой вращения колеса с лопатками.
По диапазону давления. Известны системы генерации низкого (до 1 кПа), среднего (1–3 кПа), высокого ( более 3 кПа) давления.

Некоторые промышленные и бытовые процессы с применением воздуходувок происходят в экстремальных условиях окружающей среды, поэтому к оборудованию выдвигаются соответствующие требования.

Таким образом, можно говорить о пылевых, влагозащищенных, термостойких, коррозиестойких, искрозащитных агрегатах и устройствах для удаления дыма и обычных вентиляторах.

Информация о видах вентиляторов подробно рассмотрена в другой нашей статье.

В чем смысл бесшумного варианта

Ни для кого не является секретом тот факт, что даже самые «тихие» агрегаты воздухообмена, производят определенный шум при эксплуатации. Если говорить о минимальных значениях звука, то средний показатель находится на уровне 35 дБ. Для человеческого уха это аналогично шепоту. Впрочем, даже такие бытовые приборы при продолжительном воздействии вызывают раздражение.

Если установить бесшумный вентилятор вместо обычного, можно обеспечить комфортный для человеческого уха условия. Громкость таких приборов составляет 20-25 дБ, что соизмеримо с очень тихим шепотом. На расстоянии в 1.5 м от работающего агрегата, движение лопастей практически не различимы.

Зависимость шума от режима работы и производительности аппарата

Вентиляторы для вытяжки в ванной: рекомендации по выбору

Выбор

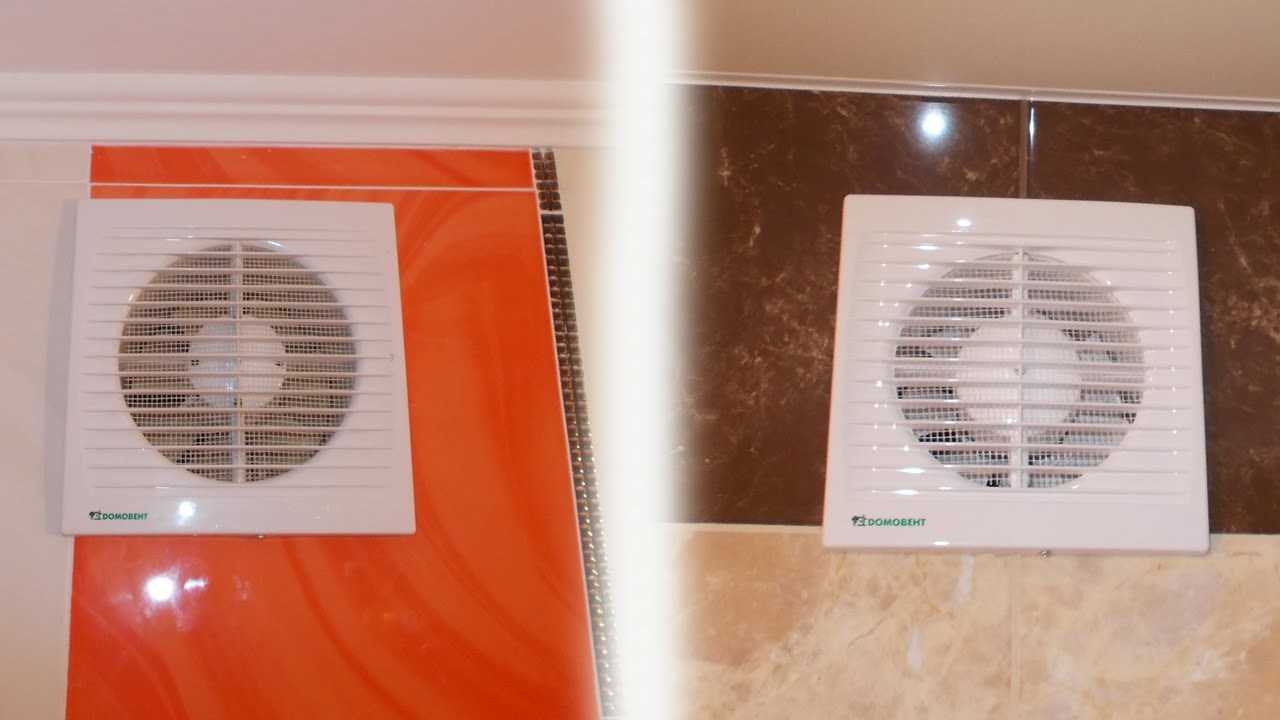

Фото бесшумного вентилятора могут существенно отличаться друг от друга. Для офисного пространства нужен один дизайн и мощность, а для дома подойдут модели попроще и внешне подходящие под интерьер. Есть множество компаний, производящих хорошие новые образцы с соблюдением всех стандартов качества.

Лучше всего работают цельнометаллические агрегаты, но они, конечно, очень дорогие. Средний сектор захватили в последнее время марки VITEK и Scarlett.

Медицинские тесты уже не раз доказали целесообразность использования подобных систем. Они хорошо влияют на здоровье человека. Вредные бактерии не развиваются на территории, где постоянно сыро и тепло. Именно для этих целей и покупаются устройства.

Внимательно ещё стоит обратить свое внимание на весовые показатели. Если вы хотите устойчивый и мощный прибор, то лучше не брать легковесные варианты

Особенно это важно в помещениях, где просто нет вентиляционного отверстия. Тогда только подойдут напольные и настенные варианты.

Нужно всегда понимать, что альтернатива есть. Обеспечьте себе максимальный комфорт на подконтрольной территории.

Установка и подключение вытяжного вентилятора

В процессе ремонта или после него до установки необходимо продумать систему электроподключения устройства. Провода можно протянуть до укладки плитки внутри канала или пустить их снаружи через вентилятор.

До установки необходимо обесточить дом или квартиру, чтобы избежать удара электрическим током. Затем провести следующие шаги:

Снять заднюю панель прибора и протянуть через неё провода.
Закрепить провода в клеммах прибора. Белый — крепится к зажиму с маркировкой L, а сине — белый (нулевой) — к N.
Закрепить переднюю деталь вентилятора и проверить его работоспособность.
Если прибор работает исправно, приступают к его креплению.

Разновидности и особенности канальных вентиляторов для вытяжки

Схема установки бесшумного канального вентилятора

Основное конструктивное различие подобных устройств состоит в том, как они организуют движение воздушных масс в зоне своей работы. Можно выделить несколько типов:

Осевое перемещение воздушного потока. В этом случае он нагнетается и подается вдоль оси устройства. И крыльчатка, и двигатель находятся в потоке, который может быть как холодным, так и горячим.

Вентиляторы так и называют: «осевые». Они нашли широкое применение в жилых домовладениях. Применяются в системах воздуховодов административных зданий и сооружений.

При установке таких приборов необходимо учитывать соответствие характеристик используемого канального вентилятора условиям работы.

Выходящий поток воздуха и входящий движутся перпендикулярно друг другу. Такие конструкции называют центробежными, или радиальными. Спиральные лопасти закручивают поток при помощи центробежной силы.

Двигатель стоит на раме, а кожух воздуховода получил название «улитка» за свой внешний вид. Крыльчатка располагается на валу двигателя, но помещена в отдельный корпус.

Их с натяжкой можно отнести к вытяжным бытовым бесшумным вентиляторам. С их помощью организуют общую домовую вентиляцию. Чаще всего такие модели применяются на производстве.

Снижение уровня шума и производительность у них достигается конструктивными особенностями исполнения лопастей, которые могут иметь изгиб как вперед, так и назад.

Установка и монтаж бесшумного канального вентилятора: инструкция с полезными комментариями

Для инструментальной проверки функциональности системы применяют специальное оборудование

Лично выяснить наличие тяги можно по отклонению пламени свечи. Также прикладывают лист бумаги, который должен удерживаться потоком уходящего воздуха. Если этого не происходит, придется устанавливать принудительную вентиляцию. По приведенным выше критериям выбирают подходящую модель техники.

Принципиальная электрическая схема

Сложнее всего установить проводку. Непосредственно монтаж кабеля с применением этой схемы не является сложной процедурой. Соединения следует хорошо изолировать, чтобы продлить срок службы в условиях повышенной влажности. Эту задачу можно успешно решить с применением термоусадочных трубок подходящего диаметра. Однако канал для сети питания в глубине строительных конструкций сделать труднее. Придется восстанавливать нарушенное декоративное покрытие.

Для подключения вентилятора с таймером, или в другом варианте исполнения применяют схему, которую рекомендует производитель

Электромонтажные работы выполняют при отключенном питании. Следует обеспечить условия, в которых случайная подача напряжения исключена. Для проверки фазы применяют специализированный индикатор «отвертку» или мультиметр.

Место входа выбирают ближе к потолку, куда поднимается нагретый воздух вместе с водяными парами

В процессе установки контролируют горизонтальность вентилятора для вытяжки с помощью пузырькового строительного уровня

На фото приведен пример прочного и быстрого крепления на «жидкие гвозди». Однако надо учитывать, что демонтаж конструкции в этом варианте будет затруднен. По этой причине предпочтительным выглядит применение обычных саморезов.

Проще устанавливать легкий канальный вентилятор 125 мм в подвесном потолке

В загородном доме можно применить такой вариант

Внешний способ монтажа позволяет вынести источник шума за пределы жилой зоны. В этом случае допустимо применение производительного вентилятора для вытяжки промышленной категории. На завершающем этапе устанавливают декоративно-защитную крышку. Пробным пуском проверяют функциональность. Устанавливают нужные настройки таймера и других электронных компонентов.

Размеры

Габариты канальных вентиляторов могут различаться. В многоквартирных домах лучше всего монтировать те устройства, габариты которых соответствуют массовым разновидностям шахт и коробов:

100 мм;
200 мм;
125 мм.

Канальные устройства с габаритом 315 мм отличаются высокой производительностью, могут проветривать даже крупные (не говоря уже о средних) помещения. Существуют варианты со стальными и пластмассовыми корпусами. Благодаря использованию подшипников качения части изготовителей удается поднять период нормальной эксплуатации до 40000 часов и более. Вентиляторы с сечением 160 мм отличаются довольно значительной производительностью, могут прокачать от 400 до 560 куб. м воздуха за час. При этом стоимость лишь незначительно повышается по сравнению с изделиями меньших габаритов.

Есть усовершенствованные варианты того же размера, отличающиеся:

сокращенным шумом;
опцией дистанционного управления;
повышенной мощностью.

Канальные вентиляторы сечением 150 мм позволяют в среднем за 1 час прокачать от 400 до 550 куб. м воздуха. Существуют десятки компаний, выпускающих блоки такого типоразмера. Оттого выбор подходящих систем не составляет особого труда. Гарантирована отменная производительность (с поправкой на ограниченное сечение трубопровода). Возможность скрытия небольшого изделия за фальшивым потолком или в стене заметно повышает эстетические характеристики помещения.

Вентиляторы с сечением 250 мм отлично помогают проветривать даже крупные территории. Так как тут особенно важна эффективность, большинство систем проектируется для комплектации круглых воздуховодов. Удается обеспечить рациональное потребление электроэнергии. Самые крупные аппараты диаметром 400 мм могут также встраиваться лишь в круглые воздуховоды путем вертикального либо горизонтального подсоединения

Очень важно оснащение устройствами, регулирующими скорость кручения

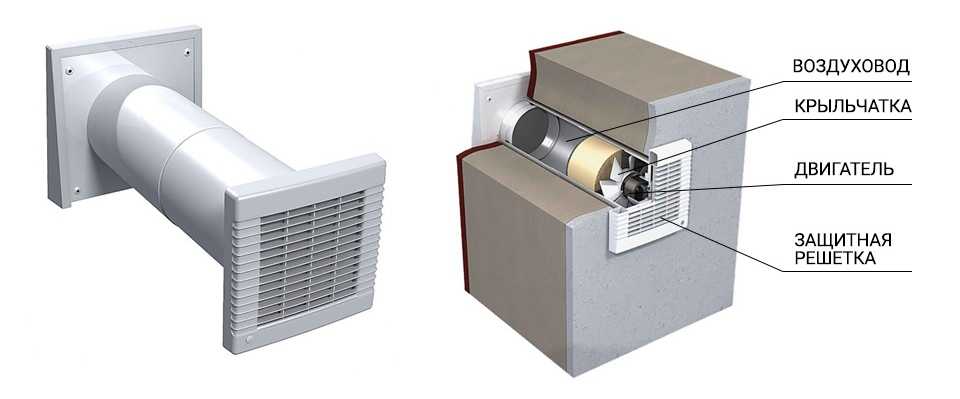

Конструкция канального вентилятора

Бесшумный канальный вентилятор в разрезе

Если разобрать малошумный вентилятор, то можно увидеть, что он состоит из следующих частей:

корпус;
электродвигатель;
крыльчатка.

Корпус может быть как пластиковый, так и металлический. В зонах с воздействием агрессивных сред применяют взрывозащищенный вариант. Электродвигатель может иметь несколько скоростей и режимов работы.

Крыльчатка ставится такого размера, чтобы зазор между лопастью и корпусом был минимальным. Это оптимальный вариант для создания высокого давления на входе и разряженного на выходе.

Стоит отметить, что любая из этих деталей может издавать шум. Если толщина корпуса подобного устройства будет недостаточной, то двигатель и вся конструкция будут вибрировать. Крыльчатка, имеющая неотбалансированные лопасти, будет издавать шум.

Опорные подшипники двигателя должны быть смазаны и защищены. Попадание в них пыли или отсутствие смазки вызывают свист и шум и становятся причиной выхода из строя.

При правильно подобранном сочетании комплектующих вытяжной вентилятор работает с уровнем шума ниже 35 дБ. Это среднее значение в диапазоне воспринимаемых ухом человека звуков. Эксплуатация не потребует проведения дополнительных звукоизоляционных работ.

4 Достоинства и недостатки

Если всё ещё есть сомнения в целесообразности установки вентилятора, стоит рассмотреть все плюсы и минусы этого устройства. Безусловно, положительных сторон очень много:

стены и потолок помещения перестанут отсыревать и покрываться плесенью и грибком, прекратится образование конденсата;
монтировать современные аппараты легко, и необязательно вызывать мастера — можно установить его и самостоятельно;
благодаря новым особенностям конструкции чистить прибор придётся не так уж и часто, так как насекомые и грязь практически никак не смогут туда попасть;
многие модели достаточно компактны, чтобы разместить их даже в самых небольших санузлах;
всегда можно подобрать вентилятор, внешний вид которого будет органично смотреться в интерьере;
обслуживать устройство не так уж и сложно, так как передняя панель легко отвинчивается.

Тем не менее есть и недостатки, которые нужно принимать во внимание. Их немного, но они имеются:

так как это электрический прибор, потребление электроэнергии возрастёт, хотя и не слишком сильно;
жильцов дома может раздражать издаваемый устройством звук;
для нормальной работы вентилятор нужно регулярно чистить и смазывать.

Принцип работы бесшумного вентилятора в ванную комнату

Прибор достаточно просто устроен, в состав входит двигатель, корпус и подшипники. Именно они влияют на уровень шума. Качественное изготовление указанных элементов обеспечивает бесшумную работу устройства.

Принцип работы бесшумного вентилятора в ванную комнату простой: электродвигатель вращает лопасти, передающие поток воздуха в необходимом направлении. Чтобы лучше понять, как работает прибор, подробнее рассмотрите устройство основных элементов:

Корпус. Цельная деталь, отличается высокой прочностью конструкции. Делают из качественной пластмассы. Это позволяет максимально уменьшить вибрации, возникающие во время работы, и снизить уровень шума.
Электродвигатель. Используется такой же двигатель, как и на обычных моделях, к корпусу крепится резиновыми втулками. Если крепление выполнено некачественно, то возникнет вибрация, стенки начнут резонировать и появляется посторонний шум.
Подшипники. Для бесшумной работы применяются качественные подшипники. Они отличаются от используемых в обычных приборах более высоким качеством изготовления.
Смазка. Важный элемент, влияющий на бесшумность работы. Качественная смазка не только уменьшает шум, но и продлевает срок службы прибора.
