Деревянные балки перекрытия для большого пролета: инструкции +видео и фото

Керамический дымоход

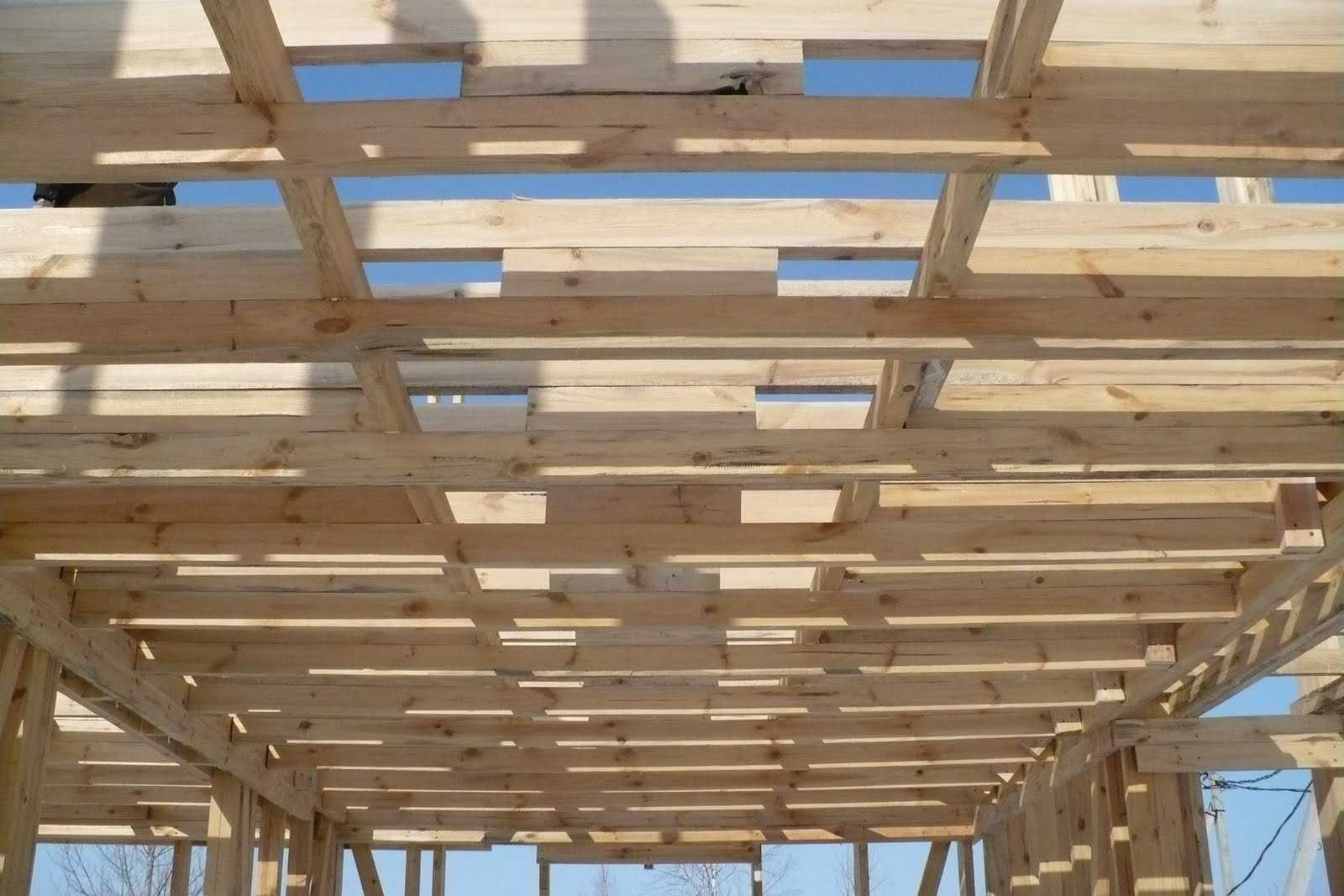

Технология монтажа балок перекрытия

Монтаж балок перекрытия целесообразно укладывать вдоль более короткой стены под прямым углом к более длинной стене. Не забывайте про ограничение ширины пролета между стенами. Этим параметром определяется приходящаяся на балку нагрузка. Чем больше ширина пролета, тем чаще должны быть установлены балки. Для междуэтажного перекрытия ширина пролета должна составлять не более 5 м, для чердачного не более 6 м. Не стоит пренебрегать технологическими расчетами нагрузок на деревянные балочные перекрытия. Это чревато провисанием потолка или проломом перекрытия, что повлечет не только финансовый ущерб, но и создаст угрозу для здоровья и жизни людей, находящихся в здании. Это типовая технология монтажа балок, теперь переходим к следующему этапу.

Расчет прочности балок

Чтобы перекрытие второго этажа по деревянным балкам получилось надежным, его опорные элементы должны иметь достаточно большое сечение. Рассчитать необходимые длину и ширину бруса в наше время очень просто. Для этого следует воспользоваться онлайн-калькулятором.

Чтобы расчет балок перекрытия получился точным, нужно знать следующие параметры:

  • ширину пролета;
  • шаг установки бруса;
  • породу древесины, использованную для изготовления бруса.

Шаг между стропилами кровли частных домов, возведенных в средней полосе России, обычно составляет 80 см. Соответственно на таком же расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м под них обычно берется материал сечением 150х150 мм.

Особенности устройства и конструкции перекрытий

Поскольку перекрытие чердаков выполняет две функции – несущую и изолирующую, они имеют многослойное строение. Каждый из элементов «пирога» дополняет друг друга, что обеспечивает создаваемой конструкции долгий срок эксплуатации, прочность и способность выдерживать большие нагрузки.

Устройство пола на чердаке предполагает наличие следующих слоев:

  1. Чистовой пол. Такое название получило напольное покрытие, которое укладывают на черновое основание. Если это мансарда, тогда при обустройстве чистового пола укладывают линолеум, ламинат, паркет и т.д. В нежилом помещении финишное напольное покрытие может отсутствовать.
  2. Черновое основание. Представляет собой дощатый настил, который монтируют на лаги. Черновой пол выстилают из обрезной доски толщиной 4 –5 сантиметров или с целью экономии из необрезной.
  3. Лаги. Это прочные, ровные деревянные элементы, укладываемые перпендикулярно относительно балок перекрытия для создания напольного покрытия. Когда выполняется обустройство чердачного перекрытия по деревянным балкам, между лагами помещают утеплитель, который снизу защищают слоем пароизоляции, а поверх накрывают гидроизоляционным материалом. Если не применять изолирующие слои, тогда через несколько лет потребуется ремонт.
  4. Балки. Каркас перекрытий строят из толстых и прочных балок, которые либо монтируют на выступах стен, либо вмуровывают в них. Они должны выдерживать всю массу конструкции. Также может быть сделана плоская кровля по деревянным балкам, что достаточно практично.
  5. Обшивка потолка. Со стороны комнат перекрытия оформляют отделочным материалом, например, натуральной древесиной или гипсокартоном.

Процесс утепления межэтажного перекрытия по деревянным балкам

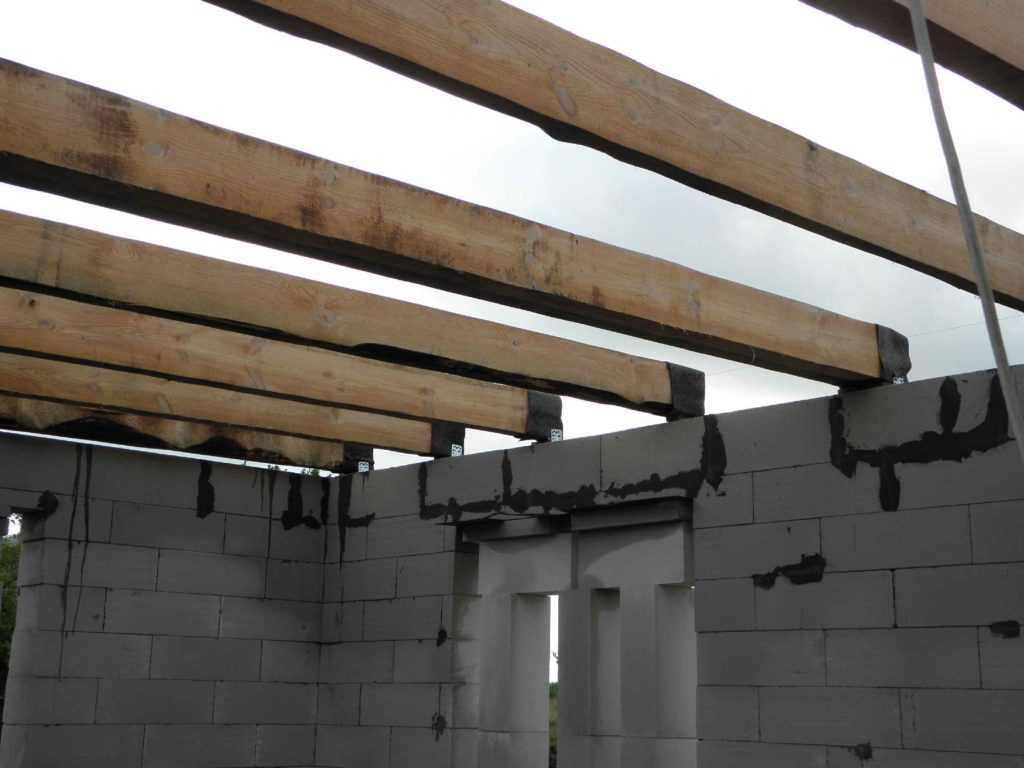

Для этого мы выбрали уголки с полкой 100 мм и шириной 90 мм. Крепить все это хозяйство решили саморезами и специальными дюбелями для пенобетона.

Чтобы упростить себе жизнь, после того как стало ясно где располагаются отверстия, изготовили шаблон из куска ненужной доски.

Уголками крепили только по периметру дома. В связи с тем, что ширина дома 12 м, и необходим свес балок на 30 см с каждой стороны дома, чтобы перекрыть всю ширину дома необходимо три 6-тиметровых балки, которые скрутили болтами. В месте, где планируется крыльцо, свесы сделали около полутора метров

Балки мы монтировали со свесом немного больше 30 см, для того, чтобы потом можно было натянуть ниточку и ровно отпилить.

Обратите внимание на левую часть дома: по проекту кухня длиннее на целый метр, чем соседняя комната и котельная. Вопрос: на что опирать балки? Ведь крыша должна закрывать дом полностью. На свой страх и риск мы положили вот такие уголки 70х70х5 (на фото ниже) по 3,5 метра каждый — 2,5 метра лежит на стене и прижато балками, а метр торчит, и на него опираются две крайние балки

Для наглядности прилагаю скрин со скетчапа. Уголок на нем изображен синим цветом

На свой страх и риск мы положили вот такие уголки 70х70х5 (на фото ниже) по 3,5 метра каждый — 2,5 метра лежит на стене и прижато балками, а метр торчит, и на него опираются две крайние балки. Для наглядности прилагаю скрин со скетчапа. Уголок на нем изображен синим цветом.

Дополнительно мы усилили эти висящие балки следующим образом: на участке в 3 метра от угла будущей крыши мы отрезали не 30 см свес, а 25 см. После прикрутили к перпендикулярно лежащим балкам 3-х метровый кусок бруса аналогичный балкам… (на картинках он зеленый).

Уфф… понятно надеюсь написал)) Таким образом у нас получилась еще более жесткая конструкция, и те балки, которые опираются на уголок, своими концами упираются еще и в брус и жестко связаны.

На картинке видно, что балка проходит по краю кухни, это не страшно, потому как по проекту там будет располагаться веранда.

Теперь вернемся к другой части дома.

Так как фронтон планируется деревянным, его визуально нужно отделить от кирпичной стены. Для этого решено сделать короб, который будет по высоте равен подшивным и отступает от стены на те же 30 см от дома. Перпендикулярно основной крайней балке, мы прикрутили на перфорированные уголки балки меньшей длины. С крайними балками (на картинке зелеными) поступили аналогично.

Таким образом получилась плоскость, которая накрывает дом и соответствует краям будущей крыши. На этом монтаж балок был окончен.

Дальше начали делать стропильную систему

При строительстве дома, многие предпочитают вместо железобетонных межэтажных перекрытий, устраивать перекрытия по деревянным балкам или лагам.

Это вполне оправдано. Ведь деревянные перекрытия по лагам гораздо легче железобетонных, а при малой несущей способности грунта появляется возможность строить менее массивные фундаменты.

Многие задаются вопросом «Как произвести расчет балок перекрытия?», «Какое сечение должно быть у балки?», «Через какое расстояние их устанавливать?»

В данной статье, мы попытаемся ответить на данные вопросы, а так же расскажем о том, как устроено деревянное перекрытие по балкам, как правильно они должны быть закреплены в стене и приведем таблицу, по которой вы с лёгкостью произведете расчет балок перекрытия.

Начнем с основного несущего элемента – балок перекрытия. Как правило, балка представляет из себя деревянный брус, высотой от 100 мм до 300 мм и толщиной 75-200 мм. Укладывается она с шагом от 60 до 100 см. Сечение бруса подбирается в каждом отдельном случае индивидуально и зависит от длины пролета и возможных нагрузок. Чуть ниже будет представлена таблица, для расчета деревянных балок перекрытия.

Кроме бруса, для деревянных балок перекрытия можно использовать сколоченные между собой доски, поставленные на ребро. Самым экономичным вариантом, будет использование в качестве балок бревен, обтесанных с трех сторон.

Выбираем материал для устройства межэтажных перекрытий

Есть 3 вида перекрытий для домов разной этажности:

  • подвальное (цокольное, нижнее);
  • чердачное (верхнее);
  • межэтажное.

Любое из них состоит из 2 конструктивных элементов: опор (балок) и обшивки (настила). В зависимости от назначения деревянных перекрытий для их устройства используют разные материалы. Поскольку все они состоят из древесины, монтажные работы можно выполнить своими руками, не привлекая сложную грузоподъемную технику.

Деревянные перекрытия можно выстраивать только в том случае, если ширина пролета между конструктивными элементами здания составляет не более 8 м.

Критерии выбора балок

В качестве опорных элементов используют следующие материалы:

  • цельный брус;
  • сбитые доски;
  • окоренные бревна.

Стандартное сечение балок — 150/150 мм или 20/150 мм для бруса, 140/240 или 5/20 мм для досок. Можно использовать клееный брус. По прочности на изгиб он не уступает цельному, а зачастую и превосходит его. Любой выбранный для устройства деревянных перекрытий материал должен быть хорошо высушенным и не иметь изъянов в виде трещин, сучков и червоточин.

Бревна выбирают, постукивая по ним обухом топора. Дерево должно издавать при этом чистый и звонкий звук. Рекомендуется использовать хвойные сорта древесины, так как они работают на изгиб значительно лучше лиственных. Длина балок должна быть такой, чтобы была возможность уложить опору в предназначенные для этой цели гнезда в стенах.

Требования к деревянным перекрытиям

  • конструкция должна быть прочной и безупречно выдерживать предполагаемые нагрузки;
  • все элементы перекрытия в деревянном доме должны быть рассчитаны на такой срок службы, который соответствует планируемому периоду эксплуатации здания;
  • межэтажные перекрытия должны предусматривать наличие тепло-и звукоизоляционной составляющей.

Расчет предполагаемой нагрузки

Перед началом работ выполняют расчеты, которые помогают определить требуемое сечение балок, шаг между ними, количество пиломатериала. Для этой цели либо используют специальные программы, либо ориентируются на стандартные показатели. Они таковы:

  1. Для полетов, ширина которых не превышает 2200 мм, берут балки сечением 75х100 мм.
  2. Для пролетов в 3200 мм — сечением 100х175 мм или 125х200 мм.
  3. Для пролетов шириной 500 мм — балки сечением 50х225 мм.

Опоры укладывают с шагом не менее 60 см. Если балки крупного сечения, расстояние между ними увеличивают до 1 м. Монтаж перекрытия начинают от одной из коротких стен дома. Брусья (бревна) должны быть уложены перпендикулярно длинным стенам.

Теплоизоляционные материалы для утепления перекрытия

Рынок сегодня предлагает достаточно широкий выбор утеплителей, которые можно использовать для утепления межэтажного перекрытия. Обозначим несколько популярных вариантов.

  1. Минеральная вата. Кроме хороших теплоизоляционных свойств обладает прекрасными звукоизоляционными качествами. К плюсам можно добавить невысокую цену. Производители предлагают материал в матах и в рулонах. Минус утеплителя – высокая гигроскопичность, поэтому гидроизоляция утепленного слоя – обязательная процедура.
Характеристики Теплопроводность, Вт/м К Плотность, кг/м³ Паропроницаемость, г/(м ч гПа) Класс горючести
Параметры 0,032-0,044 20-220 0,48 НГ
  1. Пенополистирольные плиты (это не пенопласт). По теплоизоляционным характеристикам плиты не уступает минвате, но, как звукоизолятор, хуже.
Характеристики Теплопроводность, Вт/м К Плотность, кг/м³ Паропроницаемость, г/(м ч гПа) Класс горючести
параметры 0,028-0,034 40 0,019 Г3
  1. Пенополиуретан. Это самый высококачественный утеплитель, который наносится в межэтажное перекрытие в виде пены. Она на воздухе застывает, превращаясь в достаточно прочное покрытие. Единственный недостаток – высокая цена.
Характеристики Теплопроводность, Вт/м К Плотность, кг/м³ Паропроницаемость, г/(м ч гПа) Класс горючести
Параметры 0,019 25-300 0,02 Г1-Г2
  1. Керамзит. Этот материал был специально изобретен для утепления напольных конструкций.
Характеристики Теплопроводность, Вт/м К Плотность, кг/м³ Паропроницаемость, г/(м ч гПа) Класс горючести
Параметры 0,1 280-425 0,23 НГ
  1. Пенополистирольная крошка стала использоваться недавно. Отличный материал для утепления межэтажных перекрытий.

Керамзит в качестве утеплителя межэтажных перекрытий

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

  1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

  2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Схема утепления деревянного пола

Технология утепления перекрытия

Пример обустройства теплоизоляционного пирога перекрытий по балкам

Теперь обратимся непосредственно к технологии утепления перекрытий. На самом деле, здесь нет ничего сложного. Более того, наличие балок и основания уже упрощает работу.

Ведь в большинстве случаев вам не придется монтировать дополнительный каркас или что-то подобное. Достаточно просто будет заполнить полость между балками утеплителем и слоями изоляции, а затем забить ее досками.

Этапы работы при утеплении межэтажного перекрытия со стороны пола:

  1. Подготавливаем перекрытие, при необходимости вскрываем дощатый настил.
  2. Подготавливаем утеплитель и все необходимые материалы.
  3. Настилаем слой пароизоляции. Работать можно с Изоспаном или любой другой подходящей пароизоляционной пленкой.
  4. Устанавливаем утеплитель.
  5. Укладываем слой гидроизоляции, если в этом есть необходимость.
  6. Забиваем полость досками.
  7. Настилаем финишное покрытие.

Если утеплять нужно со стороны потолка, то здесь технология практически идентична. Только гидроизоляция вам, скорее всего, вообще не понадобится. А если и понадобится, то ее под покрытие будут монтировать первой.

Затем пойдет слой утеплителя, который крепят дюбелями к основаниям балок, а потом уже пароизоляционная пленка.

В работе с утеплителями на основании из пенополистирола в наличии пароизоляционной пленки нет большой необходимости. Тут уже надо оценивать общую ситуацию.

Расчеты

Расчет деревянных балок перекрытия требуется при возведении различных строений, где нужно перекрыть какую-либо площадь, например чердак либо несколько этажей. Только при правильных расчетах можно быть уверенным в надежности и долговечности конструкции.

Требования к деревянным балкам перекрытий

Деревянные балки должны отвечать ряду требований:

  • быть стойкими к воздействию огня;
  • иметь хорошую прочность и жесткость;
  • не иметь больших дефектов и повреждений в структуре древесины;
  • сечение должно соответствовать параметрам перекрытия.

К тому же есть требования, которые предъявляются непосредственно к материалу балок. Для рассматриваемых целей предпочтительнее использовать древесину хвойных пород. В ней содержится большое количество смолы, что улучшает стойкость к воздействию различных микроорганизмов. Важным моментом является регион выращивания и время заготовки древесины.

Основные исходные положения для расчета размеров

Поскольку на элементы рассматриваемой конструкции возлагаются несущие функции, то, чтобы выяснить количество и размер бруса для перекрытия, следует придерживаться следующей последовательности действий:

  • замеряют пролет, который предполагается перекрывать;
  • определяются со способом, которым лаги будут фиксироваться к стене;
  • рассчитывают нагрузку, прилагаемую к несущему элементу во время эксплуатации;
  • подбирают межбалочное расстояние и сечение согласно табличным данным.

Расчет нагрузки на перекрытие

В течение всего периода эксплуатации лаги должны иметь способность выдерживать не только собственный вес, но и вес пола, расположенную на нем мебель, людей и пр. Поскольку нагрузка на балку определяется типом перекрытия, все расчеты должны быть проведены заранее еще на этапе планирования.

Сперва необходимо учесть вес самих балок. Если взять, например, чердак, для утепления которого будет задействована минеральная вата, то конструкция должна выдерживать нагрузки минимум 50 кг на 1 м² (Рсобств). Для точного расчета нагрузки следует обратиться к нормативным документам.

Определение сечения и шага деревянных балок

Расчет шага укладки бруса на перекрытие можно провести посредством изменения длины балок. Поскольку сечение и длина взаимосвязаны между собой, они и рассчитываются одинаково. Во многих случаях высота лаги зависит от толщины используемого теплоизолятора. Высота может составлять 100-300 мм, а ширина 40-200 мм. Применяя круглое бревно как элемент перекрытия, его диаметр выбирают от 110 до 300 мм.

Что касается шага установки балки, размеры минимального параметра должны составлять 300 мм, максимального – 120 см. В процессе расчета не стоит забывать о ширине теплоизолятора и подшивки. При необходимости совершают подгонку для более простого монтажа. Если возводится каркасное сооружение, то шаг установки балок берут таким же, как промежуток между стойками каркаса дома.

Длина деревянных балок

Длина балок перекрытия определяется характеристиками будущего строения

При проведении вычислений следует принимать во внимание, что длина лаг должна выбираться согласно ширине пролета, который предполагается перекрывать. Поскольку балки входят в стену на определенную длину, для их надежного закрепления к расчетной длине нужно прибавить дополнительную с учетом стеновых материалов:

  1. В кирпичную стену лаги заводят на 150 мм.
  2. В домах из дерева их углубляют на 70 мм.

Длина бруса может быть такой же, как сам пролет, при условии использования специального крепежа. В этом случае на металлические элементы возлагается весь вес несущей системы и общей нагрузки. Оптимально нужно предусмотреть запас по 200-250 мм для опирания с двух сторон. Исходя из предполагаемой конструкции перекрытия определяют, будут ли лаги выступать через стены наружу. Если это так, то к ним крепят стропила, образуя таким образом скат крыши. При монтаже такой конструкции лаги должны выходить за стену на 300-500 мм.

Новое на сайте

Способы создания чердачной вентиляции

В первую очередь обеспечивают приток воздуха, как правило, в карнизной части крыши. Чтобы сделать вентилирование чердака своими руками, в большинстве случаев, используют софиты с перфорацией. Их устанавливают в нижней части карниза крыши, а перфорация позволяет беспрепятственно проникать потокам воздуха, но задерживает возможное попадание различных насекомых.

Вентиляция чердака в частном доме также нуждается и в оттоке воздуха. Для этого существуют следующие элементы :

  • вентилируемый конек;
  • инерционные турбины;
  • электрические вентиляторы;
  • кровельные аэраторы.

Крыша по всему периметру должна иметь вентиляционный зазор не менее 40-50 мм. Это расстояние зачастую обеспечивает ширина реек обрешетки, что позволяет беспрепятственно циркулировать воздуху под кровлей. Такой способ, к примеру, подходит для крыш из металлочерепицы, профнастила или ондулина. Форма этих кровельных материалов дает возможность с легкостью проходить воздуху под ними и обеспечивать вентиляцию.

Площадь вентиляционных каналов должна составлять 0.2% от общей площади вентилируемого помещения.

При использовании мягких материалов для кровли контробрешетку делают не сплошной, а с разрывами. Это позволяет обойти воздуху наиболее проблемные и сложные участки подкрышного пирога .

Балки в деревянном доме

Балки выполняют в производственных условиях из бруса: массивного или клеёного, преимущественно из деревьев хвойных пород. До применения в строительстве их высушивают не менее года. Он должен быть своими руками очищен от сучков и трещин. Брус берут с прямоугольным сечением, при этом учитывают, что способность выдерживать большие нагрузки зависит от высоты деревянного бруса, а не от его ширины. Идеальное соотношение сторон 7/5. Одни и те же детали в зависимости от укладки меняют способность выдерживать нагрузки, так, если они уложены рядом, то выносят меньшую нагрузку, чем уложенные в высоту, одна на другую.

Конструкция деревянного междуэтажного перекрытия

Скрепляют их своими руками зубчатыми пластинами из металла, средние части укладывают в частном доме на внутренние стены, а концы балок на внешние по направлению от внешних сторон к центру. Шаг рассчитывают предварительно, сейчас для расчётов разработаны специальные компьютерные программы.

Обычно основная нагрузка составляет 200-230 кг/м2 ,переменная – 200 кг/м2 . Дополнительных подпорок не нужно, если длина балки не больше 6 м. Идеальное расстояние между стенами от 2,5 до 4 метров.

Устройство крайних деревянных балок своими руками можно сделать с помощью выравнивания по рейке или нити, и постоянно проверяют нивелиром или уровнем.

Сборно-монолитные варианты

Процесс установки не нуждается в специальном оборудовании для подъема элементов конструкции в связи с их небольшим весом.

Есть два традиционных варианта: сборное перекрытие из круглопустотных плит либо монолитное перекрытие

Алгоритмом мероприятий предусмотрено:

  • Размещение опорных балок с интервалом 60-80 см.
  • Установка на полки балок полистиролбетонных или керамзитных блоков, формирующих опалубку.
  • Установка арматурной сетки.
  • Заливка бетонным раствором.
  • Затвердевание монолитной основы.
  • Утепление с использованием керамзита, базальтовой ваты и других материалов для тепловой изоляции.

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура

754 ( 7.48 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей!

4588 ( 45.52 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом.

4307 ( 42.73 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка!

431 ( 4.28 % )


Назад

Достоинства конструкции:

  • увеличенная паро- и звукоизоляция;
  • повышенная прочность;
  • возможность выполнения монтажных работ без привлечения специальной техники.
