Обзор схем подключения радиаторов отопления в частном доме

Схемы подключения радиаторов отопления в частном доме: выбор разводки, преимущества и недостатки. Правильная установка радиаторов и первый запуск системы.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

При устройстве отопительных систем применяют две схемы:

  • Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
  • Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

  • По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
  • По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

На фото — расположенный под окном радиатор

Отопительные батареи с боковым подключением

При подключении батарей отопления в частном доме сбоку существует несколько больше вариантов: в данном случае подающий и отводящий трубопроводы могут быть подключены в два патрубка, поэтому вариантов будет целых четыре.

При таком виде подключения радиаторов отопления в частном доме, как диагональное, можно добиться максимальной эффективности обогрева. Такое подключение считается эталонным, оно применяется изготовителями своей продукции для испытаний. Другие типы подключения являются не такими эффективными. Происходит это по причине того, что в случае диагонального подключения теплоноситель подают на верхний вход с одной стороны, после чего он, минуя весь радиатор, выходит с другой стороны снизу.

При использовании одностороннего подключения радиаторов отопления в частном доме трубопроводы в них врезают с одной стороны – входная труба проходит сверху, а обратка находится снизу. Иногда такой вариант подключения является более удобным, например, если стояк проходит сбоку батареи. Это можно часто встретить в квартирах.

Подвод теплоносителя снизу применяется не так часто, потому что такой подход является менее удобным с точки зрения расположения труб. Данный вариант подсоединения радиатора имеет практически такую же эффективность – несколько ниже, всего на 2 %. Но это возможно лишь в случае наличия в радиаторах не более 10 секций. Если батарея будет иметь большую длину, то ее отдаленный край не сможет хорошо прогреваться или вообще будет холодным. Панельные радиаторы лишены этого недостатка, так как они оснащены трубками, удлинителями потока – они доставляют теплоноситель за центр радиатора. Такие приспособления могут быть установлены в радиаторы из алюминия или биметалла для повышения теплоотдачи.

Определяясь, как лучше подключить радиаторы отопления, можно использовать нижнее, или седельное подключение. Среди всего перечня подключений, седельное считается самым неэффективным. Потери могут достигать 12-14 %. Однако оно является самым незаметным, так как в этом случае трубы укладываются по полу или под ним, поэтому его по праву можно назвать самым эстетичным. Чтобы теплопотери никак не влияли на температуру в помещении, можно приобрести радиаторы помощнее.

Такой метод подключения нежелательно использовать в системах с естественной циркуляцией теплоносителя. Но если установлен насос, то функционировать такая схема будет довольно неплохо. Иногда достигают такой же эффективности, как при использовании бокового подключения. Объясняется это тем, что во время движения теплоносителя с определенной скоростью, появляются вихревые потоки, вся поверхность прогревается, улучшая теплоотдачу. Такие явления еще не до конца изучены, поэтому определить, как поведет себя теплоноситель в тех или иных случаях, на данный момент не представляется возможным.

2 Схемы подключения – какой вариант будет наиболее эффективным?

Схему подключения выбираем с учетом разводки системы отопления квартиры или частного дома.

Боковое однотрубное подключение. Отличается высокой теплоотдачей. Подача осуществляется через верхний патрубок, а отвод соответственно через нижний. При вертикальной однотрубной разводке рекомендуется устанавливать байпас. Перемычку, соединяющую подающий и отводящий трубопровод. И пару шаровых кранов. Такое решение позволяет самостоятельно установить батарею и отключать ее без разрешения или согласования с представителями обслуживающей или теплоподающей компании. При закрытых кранах циркуляция теплоносителя продолжается через байпас. Поэтому не придется выслушивать претензии соседей.

Боковое двухтрубное. В данной системе для подачи теплоносителя используется подающий стояк, а для отвода – обратный стояк. Подключение отопительных приборов параллельное, поэтому распределение тепла по всем этажам происходит равномерно. Данный тип подсоединения эффективен в малоэтажных зданиях, в частных домах.

Нижнее подключение. Данный тип подходит, если разводка отопительной системы осуществляется в полу, и выход патрубков подачи и отвода располагается внизу. Эстетический вид помещения улучшается, но тепловая эффективность снижается на 10–15 %. Такое присоединение характерно для многоквартирных многоэтажных домов.

Диагональное подключение. Идеальное решение для радиаторов большой емкости, в которых общее количество секций превышает 12 единиц. Подача теплоносителя осуществляется через верхний патрубок, а вывод через нижний, но расположенный на противоположной стороне. Данный тип присоединения отличает очень высокая тепловая эффективность.

Последовательное подключение. Выбор данного типа оправдан при высоком давлении теплоносителя в системе. На конечном тепловом приборе наблюдается снижение температуры теплоносителя. Но при наличии запирающей арматуры (шар-кранов) на патрубках входа-выхода установку дополнительного отопительного элемента легко осуществить своими руками.

В большинстве случаев место установки новых радиаторов предопределено заранее – под оконным проемом, где располагались старые отопительные приборы. При подключении используют следующие виды труб:

  • Стальные – устойчивы к высокому давлению, температуре, но подвержены коррозии. Основное место использования – многоквартирные дома большой этажности.
  • Металлопластиковые – относительно новый вид, отличается простотой резьбового соединения.
  • Полипропиленовые – неразъемное соединение достигается методом диффузионной сварки.
  • Полиэтиленовые – из-за сложности монтажа их применение ограничено.
  • Медные трубы – отличаются высокой стоимостью и требованиями к теплоносителю, основная сфера применения частные дома;

Установку в квартире, загородном доме любых типов радиаторов своими руками лучше проводить металлопластиковыми трубами. Основные инструменты найдутся у любого хозяина, за исключением специальной гибкой пружины. В процессе придании нужного угла изгиба помещенная внутрь металлопластиковой трубы пружина предотвратит деформацию ее стенок.

Написать комментарий

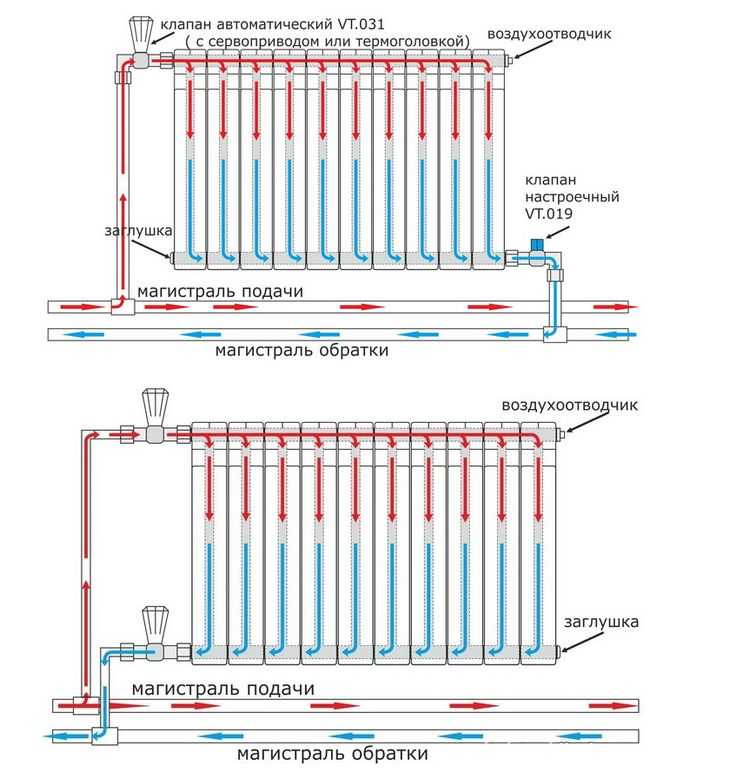

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

  • несколько кронштейнов для установки устройства;
  • переходные гайки;
  • нужное количество заглушек;
  • воздухоотводчик (кран Маевского);
  • быстроразъемные соединения по типу «американок»;
  • запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

  • труборезы;
  • калибровка;
  • пресс-клещи;
  • накидные и разводные гаечные ключи;
  • трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

  1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
  2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
  3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Расчет мощности радиатора

Чтобы отопительная система была достаточно эффективной, нужно правильно подобрать мощность радиаторов для каждого помещения. Есть несколько профессиональных методик расчета, но большинство из них весьма сложны. Несмотря на возможность учета большого количества параметров, владельцы частных домов редко пользуются сложными формулами, предпочитая простые решения.

Самый простой способ расчета выглядит так: для обогрева 1 м3 помещения требуется 20 Вт мощности. Соответственно, зная объем помещения и разделив его на 20, можно без проблем найти желаемый результат. Полученное значение делится на показатель теплоотдачи одной секции радиатора, в результате чего определяется количество секций, необходимых для отопления конкретного помещения. Если качество утепления дома оставляет желать лучшего, то в расчеты стоит внести примерно 15% допуска.

Правила проведения штробления настенной поверхности

Несущие конструкции, швы горизонтального назначения, перекрытия – абсолютно не подходят для обустройства проводки.

При разработке необходимого чертежа штробления настенной поверхности под проводку следует учитывать немаловажный момент – провода размещаются исключительно вертикально, либо горизонтально. Место будущего размещения штробы отмечается посредством отвеса, либо уровня.

Прокладка кабеля горизонтальным образом проводится на расстоянии не менее чем 15 сантиметров от перекрытия.

Проводка не обустраивается в углах, максимально близко к двери, окну. Предпочтительное расстояние от подобных зон к штробам более 100 миллиметров.

Схема подключения

Основных схем три, и они подходят под все виды трубных систем. Но стоит правильно подобрать одну из них, которая будет полностью отвечать конструкции дома.

№1

Схема Ленинградка

Здесь подключение подачи и обратки производится к одной радиаторной секции. Подающий трубопровод идет к верху батареи, а обратный контур — к низу. По сути, здесь обеспечивается равномерное распределение теплоносителя.

Но многое будет зависеть от количества секций в одной батарее. Чем их больше, тем выше вероятность образования провалов и потерь тепла. Поэтому такой способ подключения можно использовать только в том случае, если в каждом радиаторе не больше 15 секций. Подобный тип рекомендуется для одноэтажного строения.

№2

Это так называемое сидельное подключение. Оно обычно используется в однотрубной системе, к примеру, в «ленинградке». Прибор отопления подключается снизу к двум секциям, расположенным на противоположных краях батареи. Это не самый лучший вариант, когда дело касается естественной циркуляции теплоносителя.

Недостаток подключения — невысокая эффективность теплоотдачи. Ведь теплопотери могут составить 15%, что довольно много. Кроме того, есть вероятность, что верхняя часть радиатора будет нагреваться слабо и неравномерно.

№3

Коллекторы разводки

Диагональное подключение является оптимальным независимо от разводки труб. К тому же подобное подключение гарантирует равномерное распределение теплоносителя при любом количестве секций в батарее.

Обычно подающая труба подсоединяется к верхнему патрубку, а обратка — к нижнему с противоположной стороны. Горячая вода проходит по батарее сверху вниз по диагонали. Именно такой тип подключения дает возможность снизить теплопотери, которые в итоге составляют не более 2%.

Как видите, правильно собрать систему отопительных радиаторов не так уж сложно. Главное — точно подобрать сам радиатор и правильно его подключить. Типы радиаторов описаны на нашем портале, поэтому изучив их характеристики и конструкции, вы легко сможете выбрать необходимую модель. Смонтировать же ее можно будет по инструкции, которая также есть на нашем сайте.

Читайте далее:

Как правильно подключить радиатор отопления — разбор существующих схем

Эффективность теплоотдачи — как лучше подключить радиаторы отопления

Разбираемся, как подключить проточный водонагреватель

Решаем, как подключить термостат к газовому котлу автономного отопления

Отопление в квартире: как правильно провести, монтаж и установка системы отопления, схема

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

  • Боковое (стандартное) подключение;
  • Диагональное подключение;
  • Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Виды автономных систем отопления

Ключевым моментом индивидуального отопительного контура является вид топлива, применяемого для генерации тепловой энергии. По этому признаку автономные системы обогрева классифицируются на виды:

  • Газовые, работающие на природном или сжиженном газе.
  • Электрические.
  • Твердотопливные, в которых в качестве источника энергии используется каменный уголь, горючие сланцы, древесные пеллеты, дрова.
  • Жидкотопливные.

С целью снижения энергопотребления домашней греющей линии допускается использование нескольких видов топлива, правда, для этого потребуется специальные комбинированные котлы.

Заключение

Работа с полипропиленовыми трубами не представляет особой сложности. Предварительно любой монтаж отопительной системы имеет готовую схему и тепловые расчеты. При помощи составленной схемы вы сумеете не только рассчитать необходимое количество труб для вашего отопительного контура, но и грамотно расположить в доме нагревательные приборы.

Использование полипропиленовых труб в домашних условиях позволяет в любое время осуществить переустановку радиатора. Наличие соответствующей запорной арматуры обеспечит вам включение и выключение радиаторов в любой момент. Однако в процессе монтажа следует придерживаться определенных правил и инструкций.

  • избегайте использования во время монтажа комбинации отдельных фрагментов труб, изготовленных из разных материалов.
  • чрезмерно длинные трубопроводы без надлежащего количества креплений могут со временем провиснуть. Это касается небольших по площади отапливаемых объектов, где стоит мощный автономный котел, соответственно, вода в трубопроводе имеет высокую температуру.

При монтаже старайтесь не перегревать трубу, фитинги и муфты. Перегрев приводит к ухудшению качества пайки. Расплавленный полипропилен вскипает, заслоняя собой внутренний проход трубы.

Основным условием долговечности и качества работы трубопровода системы отопления является прочность соединений и правильная обвязка. Не жалейте устанавливать краны и вентили перед каждым радиатором. Установив систему автоматики и регулировки режима отопления, с помощью кранов вы можете механическим способом включать, выключать обогрев в помещении.

Олег Борисенко (Эксперт сайта).

Действительно, конфигурация помещения может потребовать комбинированного подключения радиаторов. Если конструкция радиатора позволяет, то в одном контуре можно смонтировать несколько радиаторов, подключив их разными способами – боковым, диагональным, нижним.Современные резьбовые фитинги, как правило, представляют собой качественную продукцию с выдержанными параметрами резьбы. Однако, для обеспечения герметичности резьбовых соединений применяют различные уплотнители, отличающиеся характеристиками. Герметизирующий материал необходимо выбирать в зависимости от конструктивных особенностей системы отопления и её расположения (скрытое, открытое), так как герметики могут быть рассчитаны на юстировку (подтяжку) резьбовых стыков, а могут быть разового применения, не допускающего деформаций после отверждения.Выбрать герметик для уплотнения резьбовых соединений поможет материал этой статьи:https://znatoktepla.ru/truby/vybor-universalnogo-i-zharoprochnogo-germetika-dlya-trub-otolpeniya.html

  • Проект и расчет камина из кирпича своими руками
  • Как проложить и утеплить трубы отопления в земле?
  • Для чего нужен плинтус для труб отопления?
  • Выбираем ребристрые регистры, радиаторы и трубы отопления
  • Как спрятать трубу отопления?
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
