Настройка и регулировка водяного теплого пола

Настройка и регулировка водяного теплого пола может выполняться в двух режимах – ручном и автоматическом. Гидравлическое выравнивание можно правильно отрегулировать, если перед запуском

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

  1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
  2. При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

  1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
  2. Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
  3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого термостата или делают разметку для крепления накладного. Снимают переднюю панель и крепят регулятор на место.
  4. Сопоставляют допускаемую коммутируемую мощность контактов терморегулятора с мощностью греющего кабеля или инфракрасного пола. Если она меньше – дополнительно устанавливают магнитный пускатель с номиналом катушки

220В. При этом цепь греющего кабеля подключают к питанию 220 В через контакты магнитного пускателя, а цепь катушки пускателя подключают к выходу с термостата.

Если коммутационной мощности контактов терморегулятора достаточно, то греющий кабель подключают прямо на выход с термостата. Подключают цепь датчика к клеммам, указанным в паспорте или инструкции. Подключают питание 220 В к соответствующим клеммам: они обычно обозначены как L или F – фаза и N – ноль. Фазировку необходимо соблюдать. Определить ее можно по цвету провода: если кабель новый и уложен по правилам, то фазный провод имеет черную, коричневую или белую изоляцию, а нулевой – синюю. Если вы подключаете терморегулятор к общей розетке, фазу находят с помощью указателя напряжения или индикаторной отвертки.

  • Проверяют работоспособность терморегулятора:
  • Подают питание 220 В;
  • Устанавливают минимальное температурное значение на терморегуляторе;
  • Включают нагрев пола тумблером;
  • Меняют температурный режим на максимальный поворотом ручки или с помощью кнопок – при этом должен послышаться щелчок, оповещающий о замыкании цепи обогрева.

Выбор места для установки термостата

Программируемый электронный термостат встраиваемого типа — это наиболее популярная модель

При выборе места для размещения терморегулятора руководствуются несколькими факторами.

  1. Тип прибора. В торговой сети чаще всего можно встретить термостаты встраиваемого типа, однако при невозможности его установки можно найти конструкцию, предназначенную для навесного монтажа.
  2. Соображения эргономики. Регулятор размещают в удобном месте, на высоте 10 – 80 см от пола.
  3. Доступность. Лучше всего устанавливать термостат возле дверей. В таком случае можно не волноваться о том, что спустя время доступ к прибору будет невозможен из-за стоящей мебели или оборудования.
  4. Рациональное расходование материалов. При выборе места следует учитывать расстояние от электрощита и место вывода кабелей, поскольку эти факторы влияют на расход электропроводки.

Виды регуляторов температуры

Терморегуляторы для подобных обогревателей делают довольно компактными (не больше выключателя освещения) и эстетичными. При этом существуют модели как встраиваемые, так и накладные, а также для установки на DIN-рейку. Некоторые из них оснащаются встроенным датчиком. Такие варианты предпочтительнее, когда греющий пол является основным источником тепла, хотя и они имеют разъёмы для подключения выносного термодатчика. В остальных случаях выносной термометр сопротивления используется в обязательном порядке.

Помимо этого, терморегуляторы можно поделить на три условные группы:

  1. Электромеханические – самые простые и дешёвые прототипы, в основе которых заложен механический принцип действия с электрической составляющей. Функций и настроек у таких регуляторов немного: клавиша включения-выключения, колёсико либо ручка установки температуры и светодиод, показывающий, происходит ли нагрев в данный момент.
  2. Электронные почти ничем особенным не отличаются от предыдущих, за исключением того, что оснащаются цифровым табло и, следовательно, электронным датчиком температуры. Точность регулировки у них лучше, но и стоимость выше.
  3. «Умные» терморегуляторы – самый предпочтительный вариант. Это по-настоящему «умные» и функциональные программаторы, способные не только поддерживать заданную температуру, но и позволяющие задавать режим удобным способом. Так, они могут сами включаться и отключаться в заданное время, понижать температуру ночью. Причём программа позволяет менять температуру не только в зависимости от времени суток, но и подстраиваться под желания владельца. Допустим, утром пол прогреется, а с уходом из дома будет поддерживаться минимальная температура, а к возвращению хозяина пол (и помещение) будет прогрето до комфортного уровня. В выходные дни регулятор будет работать по другому заданному алгоритму. Это не только удобно, но и позволяет неплохо экономить электроэнергию. Некоторые модели могут оснащаться пультом ДУ или вообще управляться удалённым образом через интернет или мобильную связь.

Однако выпускаются и такие модели, которые способны регулировать и управлять температурой и в смежных комнатах. Для этого они оснащаются дополнительными входами для термодатчиков и дополнительными выходами для обогревателя.

Схема подключения терморегулятора:

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

https://youtube.com/watch?v=x7Rc9aJHJzQ%3F

Монтаж своими руками

Накладные модели крепятся к стене, не потребуется штробить каналы. Заслуживает внимания схема терморегулятора врезного. Обычно рядом с розеткой или выключателем просверливается место под монтажную коробку.

Далее к полу штробится канал для датчика и проводов нагревательной системы. Питание подводится от проводников розетки или выключателя (их не придется тянуть от щитка). Терморегулятор устанавливается в подрозетник в разобранном виде.

У механических моделей необходимо аккуратно снять колесико регулировки, раскрутить болт и отложить в сторону верхнюю панель.

Если это устройство с дисплеем, снимается верхняя панель (технология описана в инструкции). Подсоединив по схеме все провода при выключенном питании сети, прибор вставляется в подрозетник. Каналы закрываются. Одевается верхняя панель и тестируется работа устройства.

Изучив, как выглядит схема терморегулятора для теплого пола, можно быстро и качественно самостоятельно выполнить подключение .

Часто чувствуете сонливость? Узнайте, почему так происходит Вы можете подумать, что летом, когда вокруг много солнечного света, люди реже чувствуют сонливость и усталость посреди дня. Но на самом деле это состо.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе В

Схема подключения теплого пола к регулятору температуры

Терморегулятор представляет собой управляющий блок в системе управления теплым полом. Он выполняет функцию обработки информации, идущей от термодатчика, и согласно заданному режиму включает или отключает нагрев пола.

От правильности подключения регулятора температуры, будет зависит качество отопления

Если используется электрический теплый пол, то обойтись без терморегулятора не получится – каждый теплый пол этого вида обязательно должен быть оборудован данным устройством. Что касается водяных теплых полов, то там дела обстоят иначе – в них подключение терморегулятора не является обязательным мероприятием и функционировать они могут и без него. Но при условии, что пол применяется в качестве дополнительного обогрева, и подается теплоноситель, температура которого при входе в контур превышает 50 градусов, монтаж терморегулятора поможет не допустить перегрева комнат.

Терморегуляторы, производимые сегодня, делятся на:

  • программируемые – в основе работы лежит предварительно установленное программное обеспечение;
  • непрограммируемые – не оснащенные программным управлением.

Программируемый регулятор с LED-дисплеем

На вторых изменять режимы приходится собственноручно, для этого на приборе имеется поворотный регулятор или клавиши. Конечно же, более удобными в эксплуатации и более надежными являются программируемые, но и их механические аналоги тоже нельзя списывать со счетов. Как вы понимаете, программируемые устройства стоят больше, однако они быстро окупаются, ведь помогают экономить энергоресурсы, выключая нагрев пола или уменьшая его ночью, когда все спят, или днем, когда нет необходимости в обогреве. То есть при покупке термостата не стоит выбирать непрограммируемые приборы, основываясь исключительно на желании сэкономить – в конечном итоге экономию смогут обеспечить приборы, оборудованные ПО. Также необходимо отметить то, что механические термостаты более просты в управлении, нежели их компьютеризированные аналоги .

Различают терморегуляторы также и по схеме монтажа – существуют встраиваемые (установка производится в специальные углубления, находящиеся на стене), и накладные – размещаются на стене посредством шурупов или саморезов. Выбор тех или иных терморегуляторов зависит исключительно от пожеланий и предпочтений владельца дома. По функциональным особенностям накладные термостаты от встраиваемых не отличаются.

Установка терморегулятора: пошаговая инструкция

Хотя обычно установка терморегулятора не вызывает каких-либо сложностей, стоит знать, как осуществить ее правильно, чтобы температура определялась верно.

В первую очередь нужно подобрать место для установки этого прибора

Это важно и для удобства пользования, и для правильно его работы. Нужно учесть такие моменты:

  • располагать терморегулятор нужно рядом с розеткой;
  • планируете располагать прибор у двери? Нужно устанавливать его с левой стороны, если она открывается вправо, и наоборот;
  • нельзя устанавливать терморегулятор у окна – это может повлиять на правильное отображение температуры;
  • оптимальной высотой размещения прибора на стене считается 1-1,5 м.

Важно учитывать рекомендации по установке терморегулятора, чтобы он правильно работал и отображал реальную температуру пола

Далее рассмотрим пошаговую инструкцию по установке терморегулятора на примере модели Devireg 535.

Самостоятельно подключить терморегулятор к теплому полу несложно, если следовать инструкции выше.

Изображение Последовательность действий
Шаг 1 В комплект, помимо самого терморегулятора и инструкции к нему, входит датчик температуры теплого пола.
Шаг 2 Чтобы подключить теплый пол к терморегулятору, стоит воспользоваться стандартной монтажной схемой. Она всегда остается на виду потому, что производители обычно изображают схему подключения на задней стороне терморегулятора или рядом с клеммами.
Шаг 3 Перед подключением терморегулятора был подключен теплый пол. Концы нагревательного кабеля были предварительно выведены в подрозетник, а, кроме него, туда подведены трехжильный питающий кабель и гофрированная трубка.
Шаг 4 Очень важный этап – отключение электричества в месте установки. Если вы не уверены, что обесточили место подключения, проверьте наличие напряжения индикаторной отверткой.
Шаг 5 Теперь можно приступать к монтажу терморегулятора. В первую очередь устанавливается выносной датчик температуры теплого пола. Для этого в подрозетнике нужно отрезать гофрированную трубку – второй ее конец располагается возле нагревательных матов.
Шаг 6 Датчик температуры располагается в «гофре», как показано на изображении, и проталкивается до упора. Нужно убедиться, что он попал в нужное место.
Шаг 7 Далее нужно отрезать и снять изоляцию с проводов, которые идут от нагревательного кабеля. Достаточно 6-8 см.
Шаг 8 Для большего удобства можно скрутить жилы экрана. Затем, используя клеммник, экраны нагревательного кабеля нужно соединить с желто-зеленым проводом – это защитный нуль питающего кабеля. Затем соединение «прячется» в подрозетник – оно будет находиться позади терморегулятора.
Шаг 9 Можно приступать к подготовке терморегулятора. Для этого прямую отвертку помещают в паз в нижней части передней панели, а затем надавить. Фиксатор щелкнет, передняя панель немного «вылезет» вперед, и вы сможете разобрать устройство.
Шаг 10 Можно переходить к подключению проводов к терморегулятору. Для этого нужно снять изоляцию с концов проводов, а затем зажать в нужных клеммах, следуя схеме установки.
Шаг 11 Провода нужно аккуратно подогнуть за терморегулятор, чтобы его получилось без труда установить в подрозетник.
Шаг 12 Фиксируем механизм терморегулятора, проверяя, ровно ли он расположен.
Шаг 13 Установка рамки.
Шаг 14 Установки лицевой панели. Нужно вставить ее на посадочное место и аккуратно надавить до щелчка.
Шаг 15 Можно включить электричество и проверить, как работает терморегулятор. Если экран загорелся, начала определяться температура, значит, вы все сделали правильно. Установка завершена.

Подключение системы водяного пола к терморегулятору

Подключение теплого пола к терморегулятору в данном случае не является обязательным, но данное устройство позволяет сэкономить на теплоносителе. В водяных системах терморегулятор управляет потоком воды. Датчики для водяных полов, как и для электрических, бывают простыми и сложными (программируемыми). Термодатчики в водяных системах обычно измеряют температуру воздуха в помещении. Как выглядят такие устройства, можно увидеть на фото.

После того, как система теплого пола была запущена, нужно поместить рядом с термодатчиком обычный термометр и выставить на регуляторе требуемую температуру нагрева. Система теплого пола должна поддерживать стабильные показатели в течение нескольких часов. После тестирования теплого пола на нормальную работоспособность можно ими пользоваться. Терморегулятор дает возможность устанавливать требуемую температуру и тем самым экономить на теплоносителе.

В том, как подключить регулятор теплого пола, нет ничего сложного. Но нужно в точности следовать инструкции и соблюдать схему выполнения этой работы. Кроме того, подключение необходимо производить при выключенном электричестве – этого требуют правила безопасности. В результате установки системы теплого пола уже через несколько часов будет заметно, насколько комфортнее стало в доме.

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Установка и настройка

Управление и настройка терморегулятора электрического теплого пола выглядит следующим образом:

  • При подсоединении термостата к общей сети и нажатия клавиши «0» включается питание устройства.
  • Регулирование температуры в большинстве моделей выполняется с помощью клавишей «^» и «V».
  • При наборе температуры светится указатель Set.
  • Желаемый результат заданного температурного состояния информируется индикатором Run.
  • Отключение от электрического питания выполняется клавишей ON/OFF.

Регулирование температуры водяного теплого пола

Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.

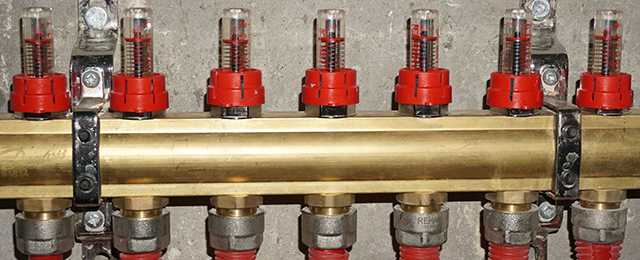

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.

Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.

Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.

Инструкции по монтированию терморегулятора:

  • Вблизи не должно находиться других источников отопления.
  • Попадание солнечного света на корпус строго запрещено.
  • Установка термостата возможна на высоте 100-150 см от напольного покрытия.

Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.
