Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Научитесь возводить с нуля под ключ и ремонтировать жилье своими руками: советы профессионалов, пошаговые инструкции с фото и видео.

Виды водостоков по материалу изготовления

Перед покупкой и установкой водостоков нужно определиться с материалом изготовления, так как от этого зависит и способ монтажа. Все системы можно разделить на две большие группы: пластиковые и металлические.

Полимерные наборы элементов

Полимерные изделия производят на основе винила с добавлением пластификаторов, стабилизаторов и других компонентов, повышающих прочность и износостойкость элементов. Пластиковые системы служат от 10 до 25 лет.

Кроме основных деталей – труб и желобов – в комплектацию полимерных наборов входят соединительные и уплотняющие элементы, благодаря которым сборка производится без сварки, пайки, подгонки угловых частей

Благодаря большому количеству преимуществ строительные организации и владельцы жилья все чаще склоняются к установке именно пластиковых конструкций, которые:

  • намного легче металлических, поэтому рекомендованы для установки на старые здания и дома, где лучше не нагружать стропильную систему и фасад;
  • не теряют эксплуатационных свойств при температуре от -50 °С до +75 °С;
  • не разрушаются коррозией, в отличие от металлических аналогов;
  • устойчивы к агрессивным веществам, которые могут находиться в воздухе или воде;
  • просты в установке – не требуют дополнительных умений, подходят для самостоятельного монтажа;
  • разнообразны по дизайну, можно выбрать систему под цвет кровли или фасада;
  • имеют умеренную стоимость, которая ниже, чем у металлических изделий.

Однако пластиковые системы имеют свои слабые места. Например, они более гибкие, чем металлические, поэтому кронштейны и хомуты устанавливают с небольшим интервалом.

При покупке кронштейнов необходимо помнить, что шаг установки для пластиковых систем – 0,5-0,6 м, тогда как для металлических он больше – 0,7-0,9 м

Под воздействием холода или жары пластик сжимается/расширяется, поэтому обязательными элементами для сборки являются компенсаторы и резиновые уплотнители.

Цвет, особенно у недорогих изделий, может со временем меняться – бледнеть, выгорать. И еще один недостаток – малая устойчивость перед грузами и всевозможными механическими повреждениями. Необходимо следить, чтобы в желобах не накапливались снег и наледь, вовремя их чистить.

Водосточные системы из металла

Металлические системы считаются более прочными, основательными и долговечными. Это объясняется техническими характеристиками материала, который служит в несколько раз дольше, чем самый лучший пластик.

Рассмотрим наиболее популярные решения:

Кроме перечисленных материалов, при изготовлении водосточных систем используются сплавы цинка с титаном, алюминия с цинком.

Первый вариант дорогой и износостойкий, но боится контакта с медью и железом. Второй – более экономичный, к тому же обладает неплохой отражательной способностью, теплостойкостью и красивым серебристым оттенком.

Преимущества металлических изделий касаются прочности и долговечности – по этим показателям они уходят далеко вперед от полимерных аналогов. Однако есть и недостатки: большой вес, теплопроводность, шумность. Если повредить защитное покрытие, стальная деталь начнет покрываться ржавчиной.

Выбирая материал, нужно учитывать и эстетическую сторону, и технические характеристики. Также необходимо ориентироваться на срок эксплуатации кровельного покрытия – гораздо удобнее производить комплексные ремонтные работы.

Сравнительную характеристику пластиковых и металлических водостоков можно найти в этом материале.

Почему оцинкованные водосточные системы так популярны?

Изготовление водостоков из оцинковки было освоено в промышленных масштабах уже достаточно давно. Такие системы могут без проблем выдерживать продолжительную холодную зиму и не терять своего внешнего вида в жарком климате.

Изготовление водостоков из оцинковки

При желании ВО можно окрасить в нужный цвет, чтобы вписать их в имеющийся экстерьер здания максимально гармонично.

Активное использование оцинкованных водостоков обусловлено также следующими их достоинствами:

  • устойчивостью к выцветанию под действием солнца;
  • высоким уровнем звукоизоляции – крыши при монтаже ВО не будут сильно «шуметь» во время града и дождя;
  • отличной стойкостью против коррозии – повысить этот показатель можно путем нанесения на водосток специального полимерного покрытия;
  • пожарной безопасностью;
  • неизменностью геометрии;
  • устойчивостью против температурных колебаний и изменениям влажности воздуха;
  • долговечностью и сохранностью в течение длительного времени прочностных характеристик;
  • стойкостью против динамических и статических воздействий;
  • сравнительной легкостью в сочетании с превосходной прочностью – обычный водосток из оцинкованной стали уступает лишь титан-цинковым конструкциям, но изготовление и использование последних увеличивает стоимость обустройства водосточной системы в 2–3 раза.

Водосток со стойкостью против коррозии

Все указанные преимущества использования оцинкованных систем по достоинству оценили собственники частных домов. Кроме того, описываемые металлические водостоки стали практически незаменимыми для массового строительства.

К недостатку ВО можно отнести то, что за ними требуется постоянный уход, без которого такие металлические системы для крыши быстро выходят из строя. Многолетняя практика показывает – регулярная окраска и поддерживающий ремонт гарантируют надежную работу водостоков на протяжении 17–20 лет.

Расчёт системы водостока

Важным объектом здесь является водосточный желоб. Он может быть прямоугольным или полукруглым. Предназначением является сбор осадков с кровли. Длина его составляет от 3 до 4 м. Закрепляется кронштейнами, которые фиксируются с шагом от 60 до 90 см. Желоб водостока должен иметь уклон не меньше 1 см на каждые 3 м. Количество в погонных метров равно периметру основания. Фактически это длина всех поверхностей, на которые будет осуществляться монтаж желобов водосточной системы. Он продаётся поштучно по 3 и 4 погонных метра.

Все полученные размеры надо округлять до целой длины водосточного желоба. Чем меньше соединение, тем проще и дешевле получается монтаж. Наружные и внутренние углы желоба равны 90 и 135 градусов, соответственно. Угловой желоб предназначается для изменения направления потока воды. Монтируется он посредством крепления на внутренних и внешних углах кровли. В общей сложности требуется 4 наружных угла и 2 внутренних. Все они должны иметь углы 90 градусов. При наличии острых и тупых углов необходимо подбирать систему, в которой эти углы отсутствуют.

Из пластикового желоба можно сделать разнообразные углы, если вырезать часть изделия и соединить под правильным углом половинки. Детали необходимо соединить, используя клей, то есть посредством холодной сварки.

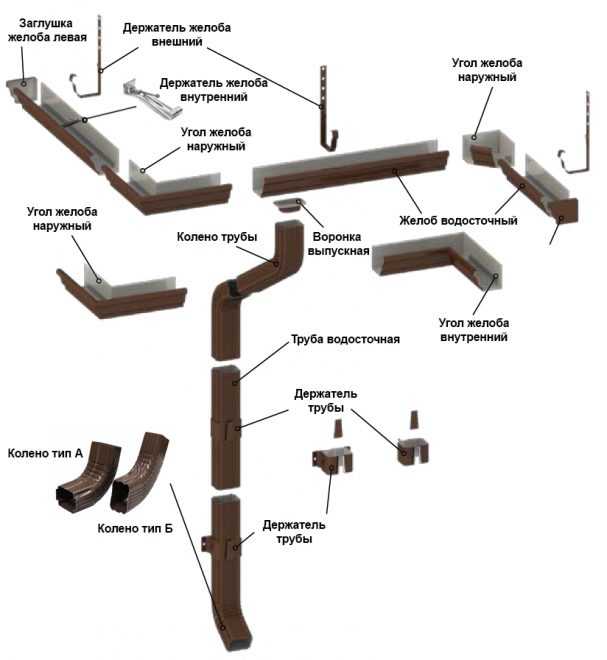

Компоненты желоба

Соединительных элементов может быть от 5 до 17. Всё зависит от особенности монтажа отдельно взятой системы. В большинстве систем крепление углов осуществляется напрямую. Но есть некоторые примеры, когда для этого применяется соединитель. Если установка производится с клеем, надо использовать компенсационные и обычные соединители. Первый тип устанавливается при длине крыши более 8 погонных метров. Монтируется он и без использования клея. Необходим соединитель для компенсации линейного расширения взлома при охлаждении и нагреве.

Крюки крепления

Эти компоненты бывают короткими и длинными. Последние необходимы для подвеса желоба на стропила и закрепляются до установки кровельного материала. Первые являются короткими и используются для фиксации желоба на лобовую доску. Соответственно, можно устанавливать компоненты на готовую крышу, покрытую кровельным материалом. Устанавливается крюк крепления с промежутком 60 см. Обязательным этапом является монтаж воронок, заглушек в местах соединения и возле углов.

https://youtube.com/watch?v=qiT_oieIuS0

Для вертикального слива требуется водосточная труба. Они могут иметь круглое или прямоугольное сечение. Предназначаются для вертикального стока жидкости. Кронштейн необходим для крепления к стене трубы. По способу фиксации различают методику на камень, когда элемент закрепляется на бетонной, каменной или кирпичной основе, а также монтаж посредством метиза. Третий способ предполагает закрепление на деревянных стенах с помощью саморезов.

В зависимости от количества воронок определяется количество труб. Если, допустим, их имеется 4, значит, для установки труб тоже потребуется 4 места. В погонных метрах их длина соответствует суммарной длине всех стен, вдоль которых осуществляется установка. Трубы продаются в длине 3 и 4 погонных метра. Округление возможно в большую сторону, так как стыки на трубе являются нежелательными. То есть если дом у вас имеет высоту 3,5 м, то трубу надо покупать длиной 4 м. Полметра отсюда уйдет на отходы и прочие нужды. Крепёж трубы устанавливают через каждый метр. Их монтаж возле колена является обязательным.

Технология монтажа водоотвода на плоской кровле

Как сделать самостоятельно водоотвод на крыше загородного дома?

Конструкция системы отвода воды для плоских кровельных конструкций включает следующие элементы:

  • пластиковые (металлические) трубы;
  • водоприемные воронки;
  • соединительные, крепежные элементы.

Водосточную систему с крыши своими руками проще выполнить наружного типа. Она будет располагаться с одной стороны здания. В данном случае организовывается уклон плоской крыши до 5 градусов, в одном направлении (к желобу). Соответственно водосливной желоб имеет наклон в сторону приемной воронки.

Чаще всего при обустройстве водостоков плоской кровли используют конструкции внутреннего типа с дополнительным обогревом водоприемной воронки. Данный вариант конструкции при выполнении монтажных работ требует выполнения двух значимых условий:

  • необходимо спроектировать уклоны кровли так, чтобы вся дождевая, талая вода стекала к приемным воронкам внутренней водосточной системы;
  • воронки приема воды монтируются под гидроизоляционный слой, надежно прикрепляются к стяжке.

Упрощенный вариант водосточной конструкции предусматривает обустройство одной сливной воронки, ливневого водостока.

Участок монтажа водоприемной воронки должен быть хорошо герметизирован, чтобы не допустить проникновение влаги под кровельное покрытие. Водоотводные трубы прокладываются в утеплительном слое, подсоединяются к стояку канализации или водосточной трубе, соединенной с дренажной системой.

Варианты водоприемных воронок

  1. Для кровельных конструкций эксплуатируемого типа (то есть на которых обустроены зоны отдыха, прочие объекты) применяются специальные воронки, обустроенные плоскими крышками, способными выдерживать массу человека.
  2. Для «зеленых» кровельных конструкций используются специальные водоприемные воронки, оборудованные защитной сеткой, предназначенной для предупреждения попадания в водосточную систему разного мусора.

Важно! При обслуживании крыши в процессе эксплуатации обязательно нужно удалять скопившийся мусор, листву деревьев, грязь, наледи. В случае обнаружения повреждений конструкции неотложно нужно выполнить ремонт

Нужно понимать, что забитая водосточная система — это одна из основных причин преждевременного выхода из строя кровельной конструкции из-за воздействия на нее атмосферных осадков!

Системы водоотведения для крыш плоского типа подразделяются на сифонные, самотечные конструкции. Первые всегда наполнены водой от самой воронки и до канализации. В данном случае откачивание воды с крыши осуществляется при помощи сифона (за счет разреженного в нем давления). Во втором случае водосток монтируется с небольшим углом наклона, вода стекает в канализацию самостоятельно.

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

  1. Внешний жёлоб устанавливается с уклоном в 1%.
  2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

  1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
  2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
  3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
  4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.
  5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
  6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.
  7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
  8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

  1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
  2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
  3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.
  4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Принцип действия ливневки

На крыше дома располагаются все основные желоба, куда стекаются природные осадки с кровли, а также воронки и трубы, вся система в комплексе отвечает за сбор воды на поверхности крыши. Кроме этого, на крыше должны быть установлены дождеприемники и колодцы водосбора, а также трубы, проложенные в земле, которые отнесут воду в коллектор. Также применяются фильтры, заглушки, сифоны, они должны способствовать лучшей работе всей системы в целом.

Стекающая с крыши вода попадает в желоб, после этого в воронки и систему отводных труб, затем водный поток поступает в дождеприемник и в трубы под землей и уже оттуда в коллектор. Вся система должна быть выполнена правильно, иметь нужный угол наклона, чтобы вода без проблем могла попасть в конечный пункт водосбора. Если кровля неплоская, то это упрощает систему сбора и отвода воды.

На плоской крыше сделать систему непросто, здесь нужно делать уклон в конструкции кровли, чтобы вода могла попасть к приемным воронкам. Водосточные трубы с такими кровлями располагаются внутри здания на небольшом расстоянии от его стен. Вода поступает в наружную ливневую канализационную систему, обходя общую домовую.

Материалы для ливневых желобов

Систему водостоков можно выполнить из нескольких видов материалов — ПВХ, металла, бетона. Если выбирать желоба из пластика, то они не настолько прочны как металлические, но они не подвержены коррозии. Конструкция в целом получается легкой и удобной для монтажа. Грязь на пластиковых водостоках не оседает, а это не препятствует свободному току воды. Пластиковые желоба не издают шума, но боятся морозов.

Бетонные желоба можно назвать самыми надежными и долговечными, они не подвержены коррозии. Их хорошо устанавливать для водостока по периметру отмостки дома, они смогут обеспечить качественный дренаж и сохранить в целости фундамент строения. Отличные качественные характеристики, невысокие цены делают бетонные желоба для дренажа очень выгодными, поэтому они пользуются большим спросом.

Металлические желоба делаются из стали, меди, алюминия, они также могут иметь одностороннее или двухстороннее покрытие из полимера, которое будет в дальнейшем служить ему защитой от коррозии. Недорогим вариантом является оцинкованная сталь, ее можно дополнительно окрасить.

Есть изделия из горячей оцинкованной стали, которую покрывают полимерным покрытием или грунтовкой. За счет этого фасад дома всегда выглядит привлекательно, покрытие также помогает продлить срок службы желобам.

Цена элементов водосточной системы

Линейный водоотвод представляет собой систему из углубленных лотков — водосборных каналов и желобов. Система соединяется с ливневкой, которая может быть изготовлена из различных материалов. Цена изделия будет зависеть от материала, из которого выполняются элементы для стока талой и дождевой воды. Ниже приведены примерные цены на стандартные металлические изделия для устройства водосточной системы.

  • Желоб водосточный — в него поступает вода, перед тем как попасть в водоотвод и водосточную трубу — 286 рублей за 2 метра.
  • Угол желоба — используется для изменения направления водного движения — 294 рубля.
  • Канадка — используется для отвода воды из водостока в трубу — 206 рублей.
  • Труба водосточная — по ней стекает вода вдоль фасада здания, ее цена за 2 метра 440 рублей.
  • Тройник — служит соединением для труб, которые собирают воду из разных сторон в один сток, цена изделия 658 рублей.
  • Воронка выпускная — важный составной элемент, с ее помощью вода из желоба поступает в водосточную трубу, стоимость 165 рублей.
  • Колено нижнее — крепится у отмостки здания, чтобы вода не попадала на фундамент, цена 123 рубля.
  • Колено универсальное — предназначено для изменения направления потока воды в водосточном стояке, цена 123 рубля.
  • Воронка водосборная — в нее поступает вода, перед тем как попадет в водосточный стояк, стоимость 290 рублей.

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

  1. Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
  2. Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
  3. Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Устройство системы водоотведения

Виды водостоков для крыш

Для того чтобы подобрать правильный вид воронки для плоской крыши, необходимо отталкиваться непосредственно от конструкции кровли. Это значит, что для террас необходимо другие типы систем отвода воды, нежели для «зеленых» крыш. В первом случае устройство является плоским, из-за чего по нем можно без препятствий ходить.

Во втором случае воронки должны быть ограждены специальной сеткой, которая способна задерживать различные загрязнения – листья, траву или грязь. К тому же таким образом мелкие животные также не могут попасть в сток. Это касается, в том числе и домашних кошек.

Водостоки внутреннего расположения могут иметь различные по своему виду конструкции. Специалисты выделяют сифонные и самотечные (гравитационные) типы. Первый вид собирает климатические осадки со всей крыши с помощью специальных водоприемников. Система позволяет свободно стекать воде посредством наклона.

Самотечная и сифонная система

Сифонные виды водостоков предполагают застой воды во всей системе. Это касается, как воронки, так и входа в канализацию. Всасывается жидкость благодаря давлению, происходящему в сифоне. Таким образом, ее откачивают в канализационные стояки. Работает такая система из-за того, что образовывается энергия раздражения, которая происходит из-за падения уровня воды в вертикальном столбе.

Трубы также следует подбирать особым образом. Они должны быть качественно обработанными герметиком. Это препятствует возможности вытекания воды из системы. Сам же сифон должен быть обеспечен специальным дополнительным устройством – стабилизатором потоков воды.

Сифонная система

Внутренний водосток в многоэтажном доме чаще всего оборудуется системой обогрева и специальными защитными сетками.

Расчет внутреннего водостока плоской кровли

Производить расчет систему внутреннего водостока необходимо проводить на этапе изготовления проекта самого здания.

Важно понимать, что главным условием, которое должно касаться системы водоотвода, является возможность отводить воду в любых случаях, даже тогда, когда ветер не может воздействовать на воронку, создавая давление. Также при осуществлении расчета нужно учитывать некоторые важные факторы:

Также при осуществлении расчета нужно учитывать некоторые важные факторы:

  • погодные условия в зоне, где находится дома;
  • численность возможных осадков;
  • некоторые особенности конструкции самой крыши;
  • габариты самого сооружения;
  • обратный напор, который может создавать жидкость.

ОБРАТИТЕ ВНИМАНИЕ!
Во многих случаях для совершения расчетов используют достаточно простое соответствие, при котором 1 квадратный сантиметр сечения трубы для водостока приходится на 1 квадратный метр площади кровли.

Важно помнить, что диаметр трубы – это индивидуальный вопрос. Его невозможно определить в качестве универсального показателя, применяя на каждом сооружении

Следует также отметить то, что ливнестоки необходимо располагать на расстоянии более 0,5 метра друг от друга. Если используется несколько воронок для стока воды, они должны покрывать примерно равные площади крыши.

Доверять расчет и проектирование системы водоотвода необходимо только профессионалам, имеющим опыт в этом деле. Если все будет выполнено качественно, никаких проблем с атмосферными осадками владелец дома в будущем не будет чувствовать.

Технические требования

Число кронштейнов по СНиП считается согласно нормативному расстоянию между креплениями, которое должно составлять 50-60 см. Для подсчета нужного количества крепежей общую длину системы нужно поделить на это расстояние. Если здание имеет нелинейную форму, то можно рассчитать общее количество относительно каждой стены. Угловые элементы нужно посчитать штуками, так как стоки, находящиеся по углам, должны придерживаться с двух сторон.

Кронштейны могут крепиться несколькими способами.

  1. К стропильной системе кровли. Этот вариант подходит для еще не настеленного кровельного материала.
  2. К ветровой доске. Этот вариант является единственным в случае, если отливы изготовлены из пластика. При других материалах это – один из возможных вариантов.
  3. К последней доске обрешетки под кровельный материал, если он является сплошным.

Также этот способ подходит, если кровельный материал еще не уложен. ГОСТ предполагает, что кронштейны должны монтироваться с учетом создаваемого уклона системы. Проще всего с металлическими вариантами, так как их можно подогнуть подручными средствами.

Согласно все тем же нормативным параметрам, водосточный желоб нужно размещать так, чтобы кровельное покрытие заканчивалось, не доходя до половины желоба. Верным будет расположение желоба в 1/2-1/3, это позволит системе улавливать воду даже при сильных ливневых дождях.

Если регион вашего проживания не является снежным, а кровля имеет достаточный уклон, можно особо не переживать о месте расположения конструкции. Если низкий желоб не получается, то можно установить дополнительные снегозадержатели. Снег будет сходить с крыши понемногу и не нанесет вреда ливневой системе.

Кроме крепежных элементов важно правильно подсчитать количество труб и желобов. Также стоит учесть, что если диаметр системы будет выведен неправильно, то она не сможет отводить нужный объем воды с крыши, либо будет справляться, но окажется неоправданно дорогой

Существуют определенные принципы для расчета.

  • Для поверхностей общей площадью скатов до 50 м кв используют трубы 75 мм и водосточные желоба 100 мм.
  • Для поверхностей площадью от 50 до 10 кв м применяют трубы диаметром 87 мм и желоба 125 мм.
  • Для крыш с квадратурой более 100 м кв актуальны трубы диаметром 100 мм и водосточные желоба 150 мм.

Особенности монтажа системы отвода воды

Крепление водостока к зданию и крыше осуществляется при помощи специальных кронштейнов. В качестве нормы принимают правило, в соответствии с которым крепление водосточного желоба выполняют через каждый метр

При расчете водосточных труб берут во внимание то, что каждые 10 метров желоба должны оснащаться одной водосточной трубой диаметром 100 мм. Очень полезно знать площадь крыши, а еще лучше её проекции. Это связано с тем, что крыша площадью 100м 2 при наклоне 30° будет воспринимать больше атмосферных осадков, чем такая же крыша с уклоном 45°

Специалистами в строительной сфере уже давно установлено, что каждые 100 м 2 проекции крыши необходимо оснащать одной водосточной трубой диаметром 100 мм

Это связано с тем, что крыша площадью 100м 2 при наклоне 30° будет воспринимать больше атмосферных осадков, чем такая же крыша с уклоном 45°. Специалистами в строительной сфере уже давно установлено, что каждые 100 м 2 проекции крыши необходимо оснащать одной водосточной трубой диаметром 100 мм.

Крепление водосточных труб также осуществляют хомутами, только немного другого типа, чем для желобов. Очень часто здания и сооружения имеют сложную конструкцию крыши, требующую дополнительную установку водосточных труб. В связи с этим при расчете водосточной системы специалисты учитывают наличие фронтонов, выступов, эркеров и других архитектурных особенностей.

Особенно часто возникает вопрос, как закрепить водосток из оцинковки к зданию. Это можно очень просто осуществить при помощи специальных оцинкованных хомутов и кронштейнов, имеющихся в свободной продаже. Одной из особенностей конструкции оцинкованных систем является наличие защитного полимерного слоя под краской. При деформации этого полимерного покрытия, коррозия очень быстро распространится по всей поврежденной зоне. В связи с этим при эксплуатации и монтаже оцинкованных элементов применять острые предметы и инструменты, а также осуществлять чрезмерные изгибы и другие операции, опасные для полимерного покрытия, запрещено.

При выборе цвета и фактуры водостока следует особое внимание уделить цвету кровли и фасада здания. Водосточная система должна гармонично вписываться в дизайн сооружения и не портить своим видом фасад. В ином случае водосток следует спрятать с тыльной стороны дома, что будет оптимальным решением при невозможности выбрать подходящий цвет

При использовании мягкой черепицы специалисты рекомендуют устанавливать пластиковую водосточную систему. Это обусловлено наличием у неё слоя минеральной крошки с абразивными свойствами. При больших потоках воды она смывается в водосток, царапая поверхность желоба, воронки и труб, а это соответственно может приводить к повреждению полимерного покрытия и развитию коррозии

В ином случае водосток следует спрятать с тыльной стороны дома, что будет оптимальным решением при невозможности выбрать подходящий цвет. При использовании мягкой черепицы специалисты рекомендуют устанавливать пластиковую водосточную систему. Это обусловлено наличием у неё слоя минеральной крошки с абразивными свойствами. При больших потоках воды она смывается в водосток, царапая поверхность желоба, воронки и труб, а это соответственно может приводить к повреждению полимерного покрытия и развитию коррозии.

Разновидности отливов

Отливы могут изготавливаться из абсолютно любых материалов, а также в любых формах. Основная задача этой конструкции состоит в том, чтобы производить сбор воды с поверхности кровли, а после транспортировать ее в дренажную или канализационную систему.

Отличия отливов по материалам:

  • Отливы из оцинкованной стали. Толщина этой конструкции не превышает одного миллиметра. Для этих отливов предусмотрено покрытие с использованием пластизола или полиэстера, это выполняется для того, чтобы заглушить шум падающих капель дождя, в противном случае стальная поверхность будет лишь усиливать этот звук;
  • Отливы из алюминия. Толщина этой конструкции также составляет около одного миллиметра. Алюминиевые отливы обрабатываются специальным лаком с двух сторон для того, чтобы сохранить изделие от возможной коррозии;
  • Необработанная медь тоже является материалом для изготовления отливов. Эти конструкции дополнительно обрабатываются сплавом цинка и меди. Их характеризует привлекательный внешний вид и высокое качество, хотя цена отливов может быть очень большой для некоторых потребителей.
  • Отливы из пластизола и полиэстера имеют высокую долговечность и прочностью. Помимо этого, им присуща стойкость к ультрафиолетовым лучам и небольшой вес. За счет этих характеристик, они сегодня пользуются очень большой популярностью. Также радует и удобный монтаж изделий, который можно сделать самостоятельно;
  • Пластиковые отливы помогут выделить индивидуальность вашего жилища, предлагая огромную гамму цветов изготовления конструкций. Эти изделия не нуждается в особом уходе, не боятся перепадов температур. Огромная популярность пластиковых отливов еще объясняется и тем, что они почти не создают шума при дожде и имеют доступную цену.

Факторы, которые влияют на выбор отлива

  • высокая стойкость к внешним факторам, в том числе атмосферные осадки и резкие перепады температуры;
  • эстетическая функция, которая обеспечивает красивый внешний вид вашего жилища;
  • защита крыши и стен от воздействия влаги.

Выбор отлива зависит именно от отсутствия или наличия этих основных характеристик. Каждый из вышеперечисленных материалов имеет свои особые преимущества, но некоторые из них выражены более ярче, другие не так видны.

На сегодняшний момент предпочтение больше отдается отливам, изготовленным из пластика и металла. Такие изделия покрываются особым слоем, который защищает их от коррозии. Качество изделия значительно зависит от марки стали и ее толщины.

Отливы, изготовленные из цветных металлов, тоже пользуются популярностью за счет своей высокого качества, привлекательному виду и долговечности. Но их цена на порядок выше обычных изделий, потому доступны только тем людям, которые готовы выделить необходимую (немалую) сумму денег на монтаж этой системы.

Пластиковые отливы

Эти отливы отлично будут служить в случае, если чердачное помещение дома используется в качестве жилой комнаты.

К основным достоинствам установки пластиковых отливов относятся:

  • Удобство эксплуатации и скорость установки достигаются благодаря небольшому весу изделия;
  • Доступная цена;
  • Размер отлива равняется длине периметра сооружения;
  • Удобный способ соединения – замок-кляймер;
  • Стойкость к коррозиям;
  • Несколько видов материала – полиэтилен и ПВХ;
  • Стойкость к перепадам температуры и погодным явлениям;
  • Пластиковые отливы разнообразны по цвету и дизайну, это дает возможность выбрать необходимый вариант четко под проект дома.

Нужно заметить, что отливы, сделанные из поливинилхлорида, немного надежней, это объясняется их термостойкостью. Но низких температур все-таки они не выдерживают. Также при установке в качестве дополнения потребуется труба, сечением не меньше 45 мм.

Расчет нужного диаметра водоотлива

Прежде чем начать работы по монтажу отлива нужно сделать расчеты его размеров, иначе вы рискуете соорудить конструкцию, которая не будет выполнять свои основные функции.

Площадь крыши можно рассчитать по такому принципу: площадь равняется длине крыши, включающую высоту крыши плюс длину ската, это значение делится пополам.

Нужно учесть и расстояния между водоотводами и между точками разворотов водосточного желоба. Желоба обязаны находиться выше дренажной системы.

На каждый скат кровли необходимо продумать установку двух желобов, диаметр одной конструкции должен быть не больше 125 миллиметров.

Монтаж водостоков для крыши по специальной инструкции

Монтаж систем водостока, как и другие строительные операции, состоит из двух этапов: выбор системы, расчет необходимых материалов.

Устройство водостока со скатных крыш состоит из 8 шагов, которые нужно делать внимательно, не спеша:

  1. Нужно определиться с местом установки самих держателей, при этом стоит помнить, что уклон водосточного желоба на 1 метр составляет 3-5 мм. Соберите крайние держатели, после чего разметьте между ними линию, чтобы установить другие держатели;
  2. Расстояние, которое разделяет сами фиксаторы/держатели желоба — 50 см друг между другом (крепятся саморезами на нижнюю часть обрешетки);
  3. Если вам необходимо разрезать желоб, это осуществляется при помощи ножовки, после чего осуществляется зачистка краев;
  4. Для того, чтобы установить проходной ливнеприемник, необходимо вырезать нужного диаметра отверстие. Такие приемники устанавливаются не чаще 50 см друг между другом;
  5. Сам соединитель желоба необходимо монтировать между держателями, для большей надежности, но при это оставить зазор в 6см (между кроями желоба и соединителями);
  6. Заглушку на желоб необходимо установить с торца, перед этим смазать прокладку герметиком;
  7. Сам же монтаж водосточной трубы, осуществляется при помощи специальных держателей желоба — кронштейнов. Сама же длина подбирается исключительно с учетом толщины стен;
  8. Сама вода может собираться в бочке или контейнере.

Установка пластикового водостока

Правила разметки

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
