Преимущества монолитного перекрытия и монтаж своими руками

Монолитное перекрытие, расчет нагрузки и параметров. Преимущества монолита перед плитами, технология монтажа своими руками.

Деревянные перекрытия

Перекрытия этого типа долгое время пользовались популярностью в частном строительстве. Это доступный, экологичный материал, который обладает небольшим весом и приятным внешним видом. Несущим элементом в таком полу являются балки в виде бревна или бруса. Они должны отвечать всем необходимым характеристикам, включая показатели прогиба (лучше, чтобы был запас).

Также надежность и характеристики готового перекрытия зависят от его типа. Например, они могут быть изготовлены из массива дерева, быть составного сечения или и вовсе представлять собой двухуровневые конструкции.

Так как балки принимают на себя основную нагрузку, важно учесть их сечение. Оно подбирается исходя из расстояний между несущими стенами

В конструкции могут быть как просто балки, так и лаги, на которое впоследствии укладываются доски. Если вы решили установить только балки, то такая конструкция будет менее затратной, но не будет защиты от ударного шума. То есть любое движение людей по перекрытиям можно отчетливо слышать. Если же на балки сначала укладываются лаги, то между ними устанавливается звукоизолирующий материал. Поэтому никакого шума не будет.

Сам потолок выполняется из так называемого наката. Он представляет собой деревянный настил из щитов или досок, который помещается между балками. Отделка потолка может быть самой разнообразной. Кто-то выполняет привычную штукатурку, но более прогрессивным решением будет обшить его поверхность плитами из гипсокартона.

Плюсы и минусы деревянных перекрытий

Если говорить о преимуществах подобного рода конструкций, то стоит выделить то, что они:

  • Отличаются низкой стоимостью как самого материала, так и доставки и монтажных работ.
  • Отлично подходят для облегченных оснований.
  • Используются в условиях «сложных» грунтов.
  • Могут быть установлены вручную, без специализированного оборудования или строителей.
  • Просто и быстро монтируются.
  • Экологичностью. В состав дерева не входит никаких агрессивных препаратов, нет арматуры.

Полезно! При покупке материала нужно внимательно осмотреть все балки. На них не должно быть трещин или следов заражения паразитами.

С другой стороны, есть у таких конструкций и масса недостатков. Например,:

  • Дерево могут прогрызть грызуны или насекомые. Оно подвержено образованию плесени и грибка.
  • Требуется обработка специальными консервирующими составами. В противном случае древесина будет гнить. Периодически нужно пропитывать древесину и антисептиками. Однако даже если выполнить качественную обработку дерева, то 100-процентной защиты от гнили вы не получите. Также чтобы препятствовать процессу гниения потребуется организовать качественную систему вентиляции.
  • Обшивать балки придется с обеих сторона, а пространство между ними необходимо заполнить утеплителем и звукоизоляцией.

  • Укладка деревянных элементов требует много сил и времени.
  • Срок службы таких конструкций значительно меньше, чем у бетонных. Кроме этого со временем дерево начнет немного проседать, может появиться скрип.
  • Деревянные перекрытия не рекомендуется использовать при строительстве многоэтажных домов, а также в том случае, если постройка находится в сейсмоопасной зоне, где показатели доходят до 7 баллов.
  • Так как дерево обладает легкой возгораемостью, то придется еще обработать балки и антипиренами. Либо можно использовать специальные огнезащитные лаки или краски.
  • Если пролет довольно большой (более 6 метров), то в этом случае конструкция потребует усиления, а значит и дополнительных материалов. Нужно будет покупать балки с большим поперечным сечением. Это значит, что и толщина всего перекрытия будет увеличена.
  • Подобные изделия невозможно использовать во влажных помещениях. Это означает, что для душевой, санузлов, прачечных и ванных комнат нужно использовать ЖБИ конструкции.
  • В тех местах, где перекрытия примыкают к дымоходу, придется сделать теплоизоляционные швы.

Поэтому если позволяют финансы и особенно, если речь идет о постройке в несколько этажей, то стоит рассмотреть вариант с железобетонными конструкциями.

Описание конструкции

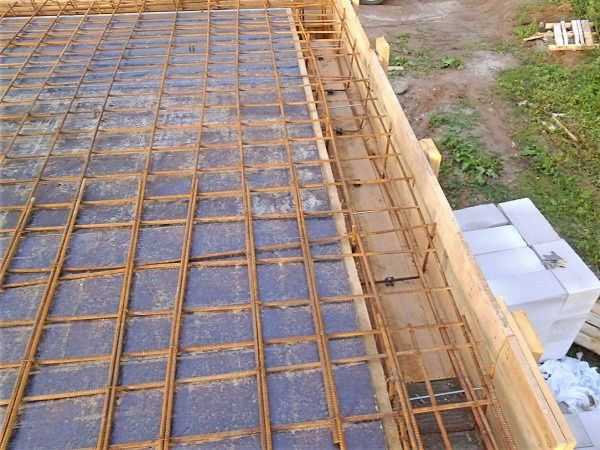

При выборе варианта заливки основное внимание уделяется армированию перекрытия, несущими элементами выступают металлические балки (двутавр, швеллер). Сделать каркас разрешается из прутьев, диаметром не менее 10‒12 мм, для этих целей используется обычная шахматная схема с шагом в 200 мм

Для заливки нужен бетон прочностью от 200, данный этап работ лучше провести за один день.

Существуют нормативные таблицы для выбора диаметра арматуры (в зависимости от ширины пролетов и ожидаемой весовой нагрузки), но с учетом низкого качества современного металлопроката рекомендуется покупать материал толще как минимум на 2 мм. При этом схема расположения ячеек остается неизменной, желательно применять цельные куски, в крайнем случае — сваривать отдельные участки (а не перевязывать проволокой). У таких бетонных перекрытий отсутствуют прогибы и ограничения по форме, но для приобретения достаточной надежности требуется особый уход за поверхностью и выжидание определенного промежутка времени до полного набора прочности раствора.

Укладку готовых армированных плит своими руками провести труднее, в этом случае делается предварительный расчет, подбор и покупка материала с нужными размерами, продумывается оптимальная схема их размещения. Монтаж проходит быстро, такие перекрытия обладают высокими несущими способностями, ввод в эксплуатацию возможен практически сразу. Существенным ограничением для самостоятельного проведения работ является необходимость в грузоподъемной технике, для размещения армирующего пояса требуется как минимум консультация специалистов. Единственный вариант укладки такого перекрытия своими руками (без использования услуг строительных фирм) — аренда подъемного крана и привлечение помощников.

Технология монтажа бетонных панелей

Подготовительные работы начинаются еще на этапе возведения стен: на определенной высоте кладка ведется не полностью, часть пространства остается для монолитного армопояса. Глубина опирания плит зависит от толщины перекрытия, с учетом будущей теплоизоляции, и лежит в пределах от 70 мм для стальных конструкций и 120 — для поверхностей из пористых материалов. Они не заходят в стены из крупных бетонных блоков глубже, чем на 120 мм, из кирпича — на 160.

Процесс заливки армопояса напоминает фундаментные работы: устанавливается опалубка, внутри которой следует сделать прочный каркас-обвязку из металлопроката, далее все заполняется цементно-песчаным раствором (без щебня). Данный этап является обязательным, по всему периметру разделяемого помещения появляется конструкция, более прочная, чем сами стены, при укладке цокольного перекрытия его провести проще. В последнем случае по крайней кромке фундамента просто устанавливается дополнительная опалубка, расход раствора увеличивается незначительно.

Далее, с помощью подъемного крана размещаются бетонные балки перекрытия, шероховатая часть является верхней, гладкая — нижней. Все дальнейшие этапы вполне выполнимы своими руками. Возможны проблемы, связанные с размерами блоков, не всегда удается перекрыть все пространство. В этом случае плиты раскладываются с отступом в половину оставшегося свободного места, а полученные промежутки заполняются обрезками железобетона или шлакоблоком и заливаются тем же цементно-песчаным раствором, что и для армопояса. Для упрощения сцепления при закладке позволительны незначительные щели, но не более 5 мм, однако желательно их избегать. Согласно прилагаемой инструкции, не допускается монтаж сильно поврежденных плит при возведении многоэтажных зданий, но на надежность конструкции в малоэтажном доме мелкие дефекты и трещины не повлияют.

В любом случае бракованные элементы заводятся на стены глубже на 10 см, чем целые, дефектные участки лучше размещать с учетом попадания на будущие внутренние перегородки, также они монтируются между целыми панелями. Часто возникает вопрос: как сделать бетонное перекрытие надежным, с этой целью специалисты рекомендуют усилить места стыков металлическими прутами (еще эта процедура способствует более прочному соединению с несущими конструкциями).

Обязательно отслеживается горизонтальный уровень, предельно допустимые отклонения двух смежных поверхностей составляют: до 8 мм при длине плит до 4 м, до 10 при средних размерах, и 12 мм — для монолитов от 8 до 16 м. Толщина бетонного раствора под ребром плиты не должна превышать 20 мм. Желательно сделать дополнительную теплоизоляцию торцов, в частности — участков соприкосновения со стенами, все возможные пустоты заполняются. Этот этап очень важен, при его игнорировании в полостях накапливается конденсат, ржавеет арматура в перекрытии, сыреют стены и потолки.

Монтаж опалубки разных типов

Опалубка должна выдерживать нагрузку в 500-1100 кг/м 2 , включая динамическое воздействие падающего бетона. Для создания плоскости опалубки могут быть использованы:

  1. Пластиковые листы многоразовой опалубки.
  2. Влагостойкая фанера толщиной 17-23 мм.
  3. ОСП толщиной 20-26 мм.

Края плит должны плотно прилегать к стенам, не допускается использование опалубки с зазорами на стыках более 2 мм, если не планируется застилать поверхность гидроизолирующей пленкой.

Иногда разумно делать опалубку несъемной, используя для этого профилированные листы , ориентируя их узкой полкой вниз. Их располагают вдоль плиты, чтобы волны при заливке образовывали многочисленные ребра жесткости. Расчет толщины ведется от нижнего ребра, таким образом экономия бетонной смеси составляет 20-25%. При этом высота гребня не должна превышать трети общей толщины плиты. Если опалубку снимать не планируется, в нее вкручивают саморезы с резиновой шайбой и привязывают их тонкой проволокой к арматуре.

Монтаж опалубки начинают с размещения стоек: это могут быть либо стальные телескопические стойки с треногой и унивилкой, либо древесина без пороков сечением не менее 100 см 2 . Каждая стойка должна быть связана с двумя соседними наклонными связями из дюймовой доски. Стойки монтируют по линиям балок, расстояние между которыми, в зависимости от толщины плиты 150-400 мм, составляет:

  • 190-240 см при толщине фанеры до 20 мм;
  • 210-260 см при толщине фанеры от 21см.

При этом расстояние между стойками одной балки, в зависимости от промежутка между ними, составляет:

  • от 140 до 200 см при пролете до 150 см;
  • от 120 до 180 см при пролете 160-210 см;
  • от 100 до 140 см при пролете 210-250 см.

Основные балки, как правило, выполнены из бруса 100х100 мм. На них поперек с шагом 500-650 см укладывают вторичные балки, которые имеют сечение в 50% основных. Если опалубка из профилированного листа, шаг вторичных балок равен 3,5 расстояниям между волнами.

Вертикальную опалубку монтируют из подпорных щитов, приложенных к внешней стене здания. Часто по периметру укладывают блоки газобетона толщиной 80-100 мм, чтобы скрыть пояс перекрытия.

Металлические балки

Они надёжны, долговечны, имеют небольшую толщину, что немаловажно для экономии пространства. По форме они бывают двутавровыми, в виде уголков или швеллеров

Монтаж перекрытия из металлических балок

Перекрывать могут восьмиметровые пролёты, а для укладки потребуется грузоподъёмная техника. Не горючи, но со временем подвержены коррозии, требуют дополнительной звукоизоляции. Укладывают на метровой дистанции, которая заполняется пустотелыми железобетонными плитами. Сверху они покрываются слоем шлака и заливаются бетонной стяжкой. Швы между балками и плитами выравниваются цементным раствором.

Как сделать плиту перекрытия своими руками – правила укладки сборных плит

Стандартные железобетонные панели усилены арматурным каркасом и не требуют установки опалубки. Вместе с тем, при кажущейся легкости выполнения монтажных работ, до начала строительных мероприятий следует тщательно ознакомиться с правилами монтажа цельных плит.

Соблюдайте следующие требования при укладке панелей на капитальные стены:

обратите внимание на расстояние между торцевыми плоскостями несущих стен, не превышающее максимальную длину готовой плиты (до 9 метров);
применяйте грузоподъемную технику для снятия и транспортировки плит на рабочий участок;
надежно крепите такелажную оснастку к вмонтированным в бетонный массив петлям или специальным строповочным проушинам;
производите монтаж на спланированную торцевую плоскость стен, при этом необходимо следить за ровностью их укладки;

Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления

  • опирайте железобетонные панели на стены, обеспечив равную величину перекрытия. Плиты должны располагаться на удалении от края стены на 90-150 мм;
  • тщательно герметизируйте технологические зазоры и стыковые швы цементным раствором, не допускайте монтаж без цементирования;
  • контролируйте горизонтальность поверхности при монтаже, используя строительный уровень и отвес;
  • выполняйте монтаж только на поверхность капитальных стен, сооружайте внутренние перемычки и простенки после установки плит;
  • вырезайте проемы и межэтажные люки только на участке стыковки рядом расположенных бетонных панелей;
  • обеспечьте гарантированный трехмиллиметровый зазор между боковыми плоскостями железобетонных плит.

Если общая ширина сборных панелей не соответствует расстоянию между стенами, укладывайте их с равномерным зазором или оставьте щели с боковых сторон с последующей заделкой их бетонными блоками или раствором.

Качество монтажных работ зависит от правильности выполнения подготовительных мероприятий.

Соблюдайте следующие требования:

  • обеспечьте плоскостность торцов капитальных стен, устраните неровности с помощью цементного раствора;
  • убедитесь в запасе прочности несущих стен, усильте их, при необходимости, армированным поясом;
  • закрепите опорные прутки с шагом в 1,5 м для фиксации плит во время монтажных мероприятий.

Не все работы можно выполнить самостоятельно

Выполняйте монтаж с использованием грузоподъемных средств по следующему алгоритму:

  1. Уложите слой раствора на торец стен.
  2. Произведите строповку плиты за проушины.
  3. Дайте команду крановщику на перемещение панели.
  4. Опустите плиту, выдержав расстояние не менее 120 мм с каждой стороны.
  5. Проверьте правильность расположения и отсоедините стропы.

Помните, что горизонтальность установки обеспечивается только за счет слоя бетона без использования в качестве подкладки стальной арматуры и различных элементов. На завершающей стадии работ выполните анкеровку плит стальной арматурой или кольцевым анкером. Затем следует загерметизировать стыковочные швы цементным раствором, а также заполнить внутренние полости плит торцевых сторон минеральной ватой или раствором цемента по 30 см с каждой стороны.

Монолитное перекрытие по профнастилу: на что обратить внимание

Отличием создания перекрытия по профнастилу от бетонного является тот факт, что в первом случае специальная опалубка не требуется, и в итоге имеют готовый потолок. Кроме этого технология с использованием профнастила не нуждается в отделке или доработке.

Для создания такого перекрытия важно использовать исключительно листы, предназначенные для кровли. Суть технологии заключается в использовании профнастила в качестве опалубки, которую не демонтируют после заливки бетоном

Полученная конструкция имеет в качестве несущих опор специальное сооружение, состоящее из металлических колонн, балок, лаг. В результате происходит перераспределение нагрузки с перекрытия на опоры, при этом стены не нагружаются. Такое конструктивное решение дает возможность выполнять облегченные стены.

Перекрытие по профнастилу

Кроме этого организация системы опор позволяет вместо дорогостоящего ленточного фундамента применить опору стаканного типа. Это существенно сократит смету на строительство.

Определяем прочность бетона

Бетон набирает свою прочность на 30% приблизительно на 3-ий день, на 7-ой день прочность бетона будет составлять 60%, на 14-ый день – примерно 80% и на 28-ой день прочность бетона принято считать 100%. Однако бетон продолжает набирать свою прочность и по истечении 28-ми дней. На 90-ый день прочность бетона возрастает еще на 30-35% от 100% в 28-ой день.

Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая от‭ ‬1/200‭ ‬для до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.

Оптимальной температурой для затвердения бетонного монолитного состава считается 20-25 градусов. Оптимальная влажность – не выше 90%. Конечно, при возведении конструкции своими руками трудно произвести соответствующие замеры прочности бетона, но мы можем все таки ориентироваться на погодные условия и соответствующим образом делать определенные выводы о прочности нашей конструкции.

Например, в дни, когда температура воздуха составляет 10 градусов, бетон набирает прочность 40-50% на 7-ые сутки, если же температура воздуха составляет всего лишь 5 градусов, то бетон наберет свою прочность на 30-35%. При жаркой погоде 30 градусов прочность бетона на 3 сутки составит 45%. При отрицательных температурах заливка этажа бетонным раствором своими руками не рекомендуется, так как бетон в таких условиях совсем не набирает никакой прочности.

Существуют специальные добавки в бетонный раствор для таких случаев, но мы строим для себя и своими руками, поэтому лучше подождать. Пока вы сможете только положить балки, сделать перекрытия из дерева между этажами, соорудить и установить армированный каркас, но заливку бетоном лучше отложить. Но если вы залили балки и армированные каркасы бетонным раствором своими руками, а потом температура воздуха опустилась ниже нуля, то не спешите с решением о демонтаже опалубки, дождитесь весны и теплой погоды.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Монтаж безбалочных (сплошных) перекрытий

Безбалочные (сплошные) перекрытия являют собой или сплошную монолитную плиту или вплотную уложенные панели. Характерная их особенность в том, что они выполняют одновременно и несущие, и ограждающие функции. По технологии выполнения перекрытие может быть сборным, монолитным или комбинированными.

В настоящее время среди названных наиболее популярно, особенно в строящихся кирпичных домах, сборное железобетонное перекрытие. Для его устройства используют две разновидности панелей: сплошные и многопустотные. Выбор панели зависит от несущей способности стен и ширины пролета.

Их преимущество по сравнении с деревянным перекрытием – высокая прочность. Они рассчитаны на полезную нагрузку больше 200 кг/ м2. Такое перекрытие не горит, не боится сырости и практически не нуждается в уходе. А к их недостаткам следует отнести то, что не всегда есть возможность приобрести готовые плиты требуемых размеров, так как заводами они выпускаются стандартных размеров. И не следует забывать, что при монтаже железобетонного перекрытия не обойтись без грузоподъемной техники.

При монтаже сборных железобетонных перекрытий между этажами плиты необходимо обязательно посадить на слой цементного раствора. Опора на стены дома (при условии толщины стен не меньше 250 мм) не должна быть меньшей 100 мм. Удаление швов между плитами происходит с помощью цементного раствора.

Схема безбалочного перекрытия.

Монолитное железобетонное перекрытие представляет собой опирающуюся на несущие стены монолитную плиту, изготовленную из бетона марки 200. Толщина такой плиты колеблется от 8 до 12 см. Перекрытие монтируют таким образом: сначала на подготовленные гнезда укладываются стальные несущие балки, затем к этим балкам подвешивается деревянная опалубка, поверх опалубки между балками помещается железная арматура толщиной 6-12 мм и только после этого выполняется бетонирование плиты перекрытия.

Главные преимущества такого способа устройства перекрытия между этажами в высоком качестве бетонной поверхности, отсутствии стыковочных швов и возможности сделать такое перекрытие в доме любой архитектурной формы

Важно еще и то, что при устройстве этого вида практически отпадает необходимость в дорогостоящей специальной подъемной технике. Если у вас есть время и возможность на устройство, а затем удаление деревянной опалубки по всей площади перекрытия, то это конструктивное решение среди монолитных перекрытий будет лучшим

Суть конструкции сборно-монолитных перекрытий в том, что межбалочное пространство заполняется пустотелыми блоками, поверх которых сверху наносится слой бетона. Такое перекрытие имеет улучшенные теплоизолирующие свойства. Кроме того, устройство такого перекрытия значительно сокращает сроки строительства. Однако при укладке такой конструкции все приходится делать своими руками, это процесс очень трудоемкий, и при строительстве дома выше второго этажа применять его нецелесообразно.

Сборно-монолитное перекрытие монтируют следующим образом: балки укладываются на стены на расстоянии 60 см. Погонный м балки весит не более 19 кг, что позволяет не привлекать к укладке балок подъемные приспособления. На балки укладывают керамзитобетонные или полистиролбетонные пустотные блоки (вес одного блока из керамзитобетона – 14 кг, из полистиролбетона – 5,5 кг). Такой вес позволяет производить укладку блоков вручную.

https://youtube.com/watch?v=CJJy3veQcFA

?После укладки блоков подготовленная конструкция фактически является несъемной опалубкой, поверх которой, усилив арматурной железной сеткой с ячейками 100х100 мм, укладывают слой монолитного бетона марки 200.

Инструменты для строительства:

  • пила;
  • молоток;
  • ножовка по металлу;
  • лопата совковая;
  • кельма.

В одном, к тому же ограниченном по объему, материале нет возможности полностью раскрыть такую сложную тему, как устройство междуэтажных перекрытий, особенно учитывая разнообразия их видов. Поэтому задача была свести в одном материале основные, узловые моменты устройства перекрытий между этажами из различных материалов, чтобы вы могли использовать их с наибольшей для себя пользой.

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

  • Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
  • Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
  • На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
  • Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
  • Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

  • Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
  • Низкая огнестойкость (без специальной пропитки);
  • Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).
