Как правильно сделать монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу может выполняться в различных сооружениях — жилых, общественных и промышленных. Если бетонирование можно сделать своими руками, то расчет конструкции перекрытия должен проводить специалист.

Профильное и обычное перекрытие

Железобетонное перекрытие по профнастилу предполагает заливку с использованием опалубки. Благодаря монолитному перекрытию можно получить готовый потолок. При этом не надо будет проводить дополнительные работы, связанные с отделкой или доработками.

Любое перекрытие из профнастила зависит от профилей. Именно с их помощью можно сделать сечение ребристым. При этом значительно повышается надежность перекрытия. Кроме того, существенно снижаются финансовые расходы на арматуру и бетон. Это позволяет сэкономить на строительстве.

Сущность плана перекрытия из профнастила выражается в том, что материал выполняет функцию неснимаемой опалубки. На нее, в свою очередь, будет залит бетон. При этом в качестве опоры выступает металлический каркас, который состоит из колонн и балок. Благодаря использованию конструкции, можно смело возводить стены из легких материалов, которые обладают небольшой прочностью.

Перекрытие из профнастила межэтажное возлагает определенную нагрузку на каркас из металла. При этом нагрузка на стены существенно снижается.

Перекрытия из профнастила между этажами обладают очень важным преимуществом. При строительстве массивного здания необходимо изготавливать ленточный фундамент. Его использование предполагает большие расходы на различные строительные материалы.

Нагрузка переносится с перекрытия на каркас – это значительно облегчает стены. В этих условиях снижается нагрузка и на сам фундамент. Поэтому можно заменить ленточный фундамент на колонный. При этом на изготовление такого каркаса не надо будет тратить большое количество средств. Таким образом, вы сэкономите не только финансы, но и время.

При использовании колонного фундамента, следует помнить, что каждая из колонн сможет выдержать нагрузку только со своей стороны. Это связано с их расположением при перекрытии. Оголовки – места фундамента, где располагаются более легкие стены. Они заливаются небольшим ростверком. Чтобы рассчитать сечение, необходимо учесть толщину стен и расстояние между колоннами, которые составляют фундамент.

Процесс монтажа перекрытия

Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.

Чтобы выполнить верный расчет, необходимо учесть следующие данные:

  • точные размеры здания;
  • учет нагрузок, которые создает перекрытие.

С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия, но всё же, с профнастилом лучше использовать металлические балки.

Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.

Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.

Основные правила, которые помогут создать перекрытие по профнастилу

  1. Всегда используйте чертежи. С момента их создания и до конца строительства опирайтесь на ваши расчеты – так вы можете вычислить ошибку и исправить ее.
  2. Между балок необходимо размещать подпорки, что позволит избежать прогиба профлиста.
  3. Для опорных колонн используют трубы из металла или асбеста, а для балок – швеллеры или металлические двутавры.
  4. Когда вы укладываете балки, соблюдайте шаг, вычисленный вами в чертежах.
  5. Шаг балок напрямую зависит от размеров и формы профлиста.
  6. При заливке бетоном могут возникнуть нежелательные провисания: чтобы этого избежать, укладывайте на профлист три балки. Одна центральная, а две другие боковые.
  7. При монтаже мастера используют саморезы с усиленным буром (еще их называют бронебойными).
  8. Перед заливкой конструкции бетоном необходимо подготовить поверхность и установить палки-опоры.

При условии, что вы выполняете все рекомендации, самостоятельно сделать монолитное перекрытие про профлисту несложно. Но если вы не уверены в своих способностях, то лучше доверить расчет проектировщикам.

Перекрытие по профнастилу имеет ряд своих преимуществ, например:

  • Разнообразие размеров профильных «волн», и сечение перекрытия в итоге может быть ребристым.

  • Небольшой расход бетонного раствора.

  • Прочность перекрытия благодаря ребрам профлиста.

  • Нагрузка распределяется на фундамент, именно поэтому работа с материалом становится простой и доступной.

Кроме того, если говорить о весе данной конструкции, то он будет не таким уж большим, что позволяет использовать более лёгкий материал для того, чтобы возвести стены – и это является несомненным преимуществом профнастила. Максимум внимания придётся уделять фундаменту, поскольку именно он берёт большую часть нагрузки на себя. Для того чтобы придать ему ещё больше прочности, необходимо расходовать как можно больше бетонного раствора, а в случае, когда используется перекрытие по профнастилу, бетон расходуется в меньших количествах, и каждая часть фундамента будет принимать нагрузку со своей стороны на металлическом каркасе.

 Проведение монтажных работ. Расчёт перекрытия

Для того чтобы сделать эту работу, для начала необходимо будет рассчитать монолитное перекрытие, поскольку именно от точности расчёта будет зависеть строительство объекта, а также и монтаж перекрытия.

В данном случае очень важно учитывать размеры объекта, а также произвести расчёт всех необходимых нагрузок, создаваемых перекрытием. Что касается самой технологии перекрытия по профнастилу, то в её сотав входит арминирование колонн, которые являются в своём роде опорными, а также балок

В данном случае достаточно часто используются трубы, состоящие из асбеста или другого металла. Эти трубы, а точнее их сечение – может иметь любую форму. В качестве балок могут выступать швеллера, а также двутавры из металла

Что касается самой технологии перекрытия по профнастилу, то в её сотав входит арминирование колонн, которые являются в своём роде опорными, а также балок. В данном случае достаточно часто используются трубы, состоящие из асбеста или другого металла. Эти трубы, а точнее их сечение – может иметь любую форму. В качестве балок могут выступать швеллера, а также двутавры из металла.

В данном случае очень важным является такое понятие, как шаг укладки, который в данном случае во многом будет зависеть от некоторых факторов – таких, как размер и форма листов, причём чем большую высоту будет иметь профиль, тем меньшим будет являться шаг балок. Например ,если размер настила будет составлять ТП-75, а толщина листа – 1 м, то шаг укладки будет иметь значение приблизительно 3 м.

Рекомендации, которые нужно соблюдать при монтаже

Перекрытие по профнастилу имеет некоторые рекомендации, и при выполнении работы их необходимо соблюдать.

— Так, чтобы избежать прогибов на профлисты, нужно укладывать три балки, а затем осуществлять их крепление на саморезы, причём располагать их в трёх соответствующих точках. Стыки аналогичным образом закрепляются саморезами.

— Для того чтобы закрепить листы к основанию, рекомендуется пользоваться саморезами.

После того как будет сооружена опалубка из профнастила, можно переходить к процессу заливания бетона М350, но прежде чем это делать, необходимо соответсвующим образом подготовить профнастил. Для этого в центре расстояний между балками следует произвести установку дополнительных палок, которые будут являться своего рода опорами для поддержки профлиста. После затвердевания бетонного раствора опоры могут убираться.

Очень важно помнить, что заливку раствора необходимо делать в один пролёт, поскольку в течение всего рабочего дня будет очень сложно забетонировать полностью. Кроме того, придётся подождать до тех пор, пока бетон не сможет набрать требуемую прочность, и его созревание при холодной погоде может достигать одного месяца

А для того чтобы бетон быстро созрел в жаркую погоду, его необходимо постоянно увлажнять водой.

Методы огнезащиты строительных конструкций

Облицовка плит перекрытий плитами из каменной ваты – не единственный способ огнезащиты. Для увеличения предела огнестойкости конструкций существует множество составов и облицовочных материалов:

  • Вспучивающиеся покрытия (например, ФЕНИКС СТВ, НЕОСПРЕЙ);
  • Огнезащитные штукатурки на основе вермикулита, керамзита;
  • Плиты из вермикулита ЭКОПЛАСТ;
  • Лакокрасочные материалы – краски, пропитки, лаки (УНИТЕРМ).

Все эти способы огнезащиты могут быть применены для увеличения предела огнестойкости железобетонных плит перекрытий.

Вспучивающиеся покрытия имеют толщину в несколько миллиметров, безвредны, могут наноситься в условиях действующего оборудования. Эти покрытия могут быть на водной основе или основе растворителя – сольвенита, легко ложатся по грунтовке ГФ-о21 на конструкции самых сложных форм. Покрытия экономичны благодаря простоте нанесения и длительному сроку службы.

Огнезащитные штукатурки широко использовались до внедрения вспучивающихся покрытий. Их отличает более сложная система нанесения: конструкцию требуется предварительно обернуть стеклотканью, штукатурка выполняется по металлической сетке. Несмотря на малый вес наполнителей (вермикулит, керамзит), общий вес огнезащиты значительно увеличивает нагрузку на конструкции.

Огнезащитные плиты из вермикулита играют роль дополнительной тепло и звукоизоляции перекрытия. Монтаж плит выполняется по аналогии с огнезащитной системой FT BARRIER, увеличивает предел огнестойкости перекрытия до показателя R 240. Также могут использоваться для устройства огнезащитных подвесных потолков.

При строительстве одноквартирных жилых домов, при назначении степени огнестойкости здания V предел огнестойкости междуэтажных перекрытий не нормируется, то есть защита плит перекрытия от возгорания и увеличение предела огнестойкости плиты перекрытия не понадобится.

От огнестойкости строительных конструкций зависит безопасная эксплуатация зданий, увеличение предела огнестойкости строительных конструкций увеличивает время безопасной эвакуации в случае пожара из зданий различного назначения. Особенно важен предел огнестойкости конструкций для промышленных зданий с вредными и опасными производствами и общественных зданий с массовым пребыванием людей.

Увеличить предел огнестойкости конструкций, в частности, плит перекрытий, до требуемых действующими нормами значений, помогут современные огнезащитные материалы и системы огнезащиты.

Монолитное перекрытие по профилированному листу

Изначально НИИЖБ (научно-исследовательский институт бетона и железобетона) Госстроя СССР разработал методику заливки монолитных железобетонных перекрытий со стальным профилированным настилом (СПН) для зданий и сооружений промышленного назначения. Первые рекомендации по проектированию монолитных железобетонных перекрытий с СПН были разработаны в 1987 году, спустя почти два десятилетия появился СТО 0047-2005, по сути, слегка обновленная версия первого варианта. Однако тем, кто хочет разобраться в технологии и сделать расчеты самостоятельно, не прибегая к услугам профи, наши старожилы советуют сначала изучить методичку родом из Страны Советов.

Если хотите разобраться без лишних затрат, читайте рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом, НИИЖБ, 1987 г.

Суть методики заключается в том, что профнастил служит одновременно и несъемной опалубкой, и внешней арматурой плиты, а также финишным слоем.

Когда речь о производственных помещениях, такой наружной отделки более чем достаточно. По мнению разработчиков СТО, облегченные перекрытия по профилю по сравнению с обычной монолитной плитой обладают рядом достоинств:

  • Снижение количества стали на балки – на 15 %.
  • Сокращение трудозатрат – на 25-40 %.
  • Сокращение массы плиты – на 30-50 %.
  • Увеличение жесткости перекрытий (к горизонтальным нагрузкам).
  • Упрощение проводки коммуникаций – размещение магистралей в гофрах.
  • Отсутствие деревянной опалубки – увеличение скорости работ.

Применение сталежелезобетонных перекрытий при строительстве промышленных и частных зданий допустимо при следующих основных условиях:

  • слабоагрессивная и неагрессивная среда эксплуатации;
  • влажностный режим до 75 %;
  • температура в помещении не выше +30⁰С;
  • используемый бетон без хлористого калия и других, хлорсодержащих, добавок.

То есть, основным противопоказанием к этому типу перекрытий является повышенная влажность, в силу чего они обычно используются как межэтажные и не применяются между цоколем и первым этажом или подвалом и первым этажом.

Профлист в цоколе сгниет, кому интересны сроки, посмотрите поиском. На защите арок колес оцинкованные саморезы ржавеют за пару месяцев.

Для заливки плит допускается использование как тяжелых, так и легких бетонов, но класс прочности на сжатие для тяжелого бетона на мелкозернистом заполнителе – от В15 (М200), для легкого бетона на пористом заполнителе – от В12,5 (М150). Минимальный слой бетона над профильным настилом – 30 мм, если предусмотрена чистовая стяжка, если без стяжки – от 50 мм. Настил изготавливается из несущих профилированных листов (Н), с высотой гофры от 44 мм.

Для арматурного каркаса применяются арматурные стержни периодического профиля, класса А-III, и проволока класса Вр. Если планируется перекрытие с лестничным проемом, то необходимо усиление арматурного каркаса по периметру и устройство бортовой опалубки. Стальные балки силового каркаса либо прокатные, либо составные профили.

Устройство перекрытия

Перекрытие по профлисту

Для перекрытий подходит профнастил, имеющий дополнительные ребра жесткости. Высота волны должна быть не менее 60 мм, а толщина листа без внешнего защитного покрытия — не менее 0,7 мм. Единственное исключение из этого правила — создание чердачного перекрытия, так как на него приходится значительно меньшая нагрузка, чем на межэтажное.

Перед проведением работ проводится расчет перекрытия по профлисту с учетом следующих характеристик:

  • Размеры здания.
  • Нагрузки на балки и колонны.

При расчете монолитного перекрытия по профилированному стальному листу не учитываются данные на трещинообразование в нижней части конструкции. Обязательно нужно помнить про вероятность смятия ребер или деформации, которые могут возникнуть в процессе эксплуатации. Расчет верхней части плиты выполняется с учетом всех данных, как это делается при проектировании традиционных сборных железобетонных конструкций. Так как в процессе эксплуатации есть вероятность прогиба плиты, возможный размер определяется исходя из расчетных постоянных и временных нагрузок на конструкцию.

Анализ этих данных позволяет подобрать оптимальные размеры металлокаркаса. Монтаж конструкции очень прост, и сделать его можно, не прибегая к помощи специалистов. Но расчет всегда должен выполняться профессионалами, так как любая ошибка может привести к тому, что конструкция просто не выдержит нагрузки во время эксплуатации.

Монтаж балочной конструкции

Технология устройства монолитного перекрытия по профнастилу подразумевает использование балок и колонн. С этой целью подойдут металлические трубы, двутавры и швеллера. Расстояние между соседними балками определяется исходя из размеров и формы профиля листа. При значительной высоте профиля шаг между балками может быть уменьшен.

Профнастил для монолитных перекрытий

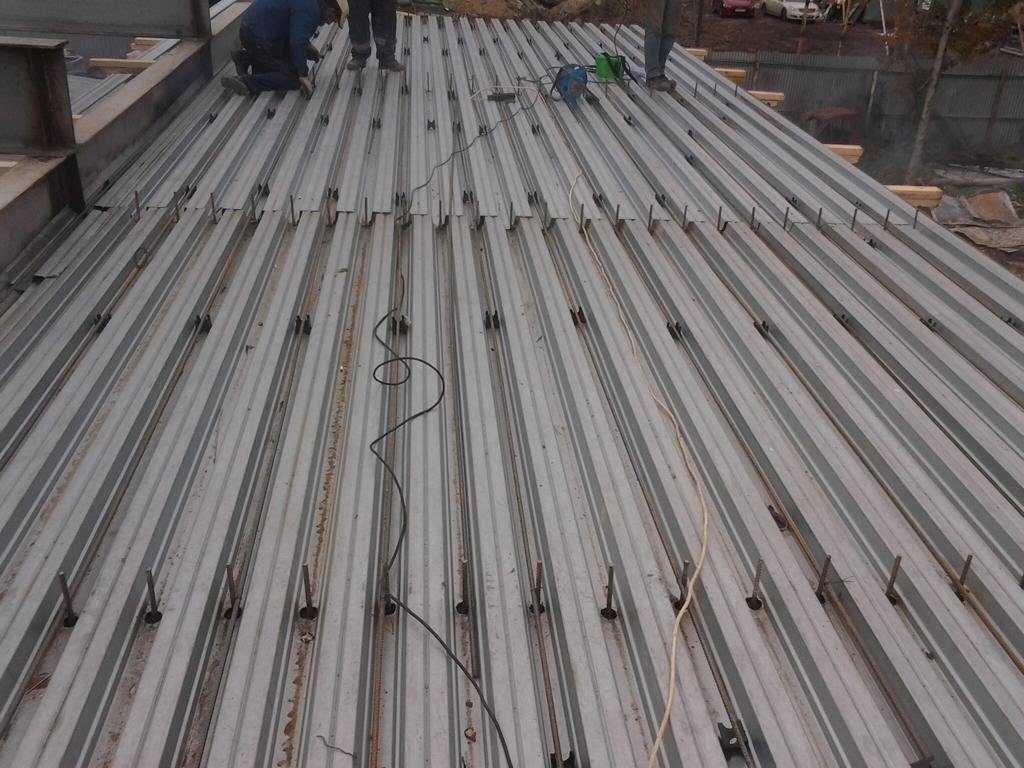

К основанию балки профнастил крепится саморезами с усиленным буром, позволяющим не просверливать отверстия в швеллере или двутавре. У специалистов такие саморезы получили название «бронебойных», что соответствует их техническим характеристикам. Крепление выполняется только в местах соприкосновения профнастила с балкой. Дополнительная фиксация производится в местах стыка листов. Здесь можно применять саморезы на 25 мм. Шаг между саморезами должен быть около 40 см. По ширине листы стыкуются с нахлестом, а по длине встык. Гофры листа должны быть ориентированы вниз. На стадии возведения обязательно должна быть проверена жесткость стального профилированного листа и ее соответствие расчетным проектным параметрам.

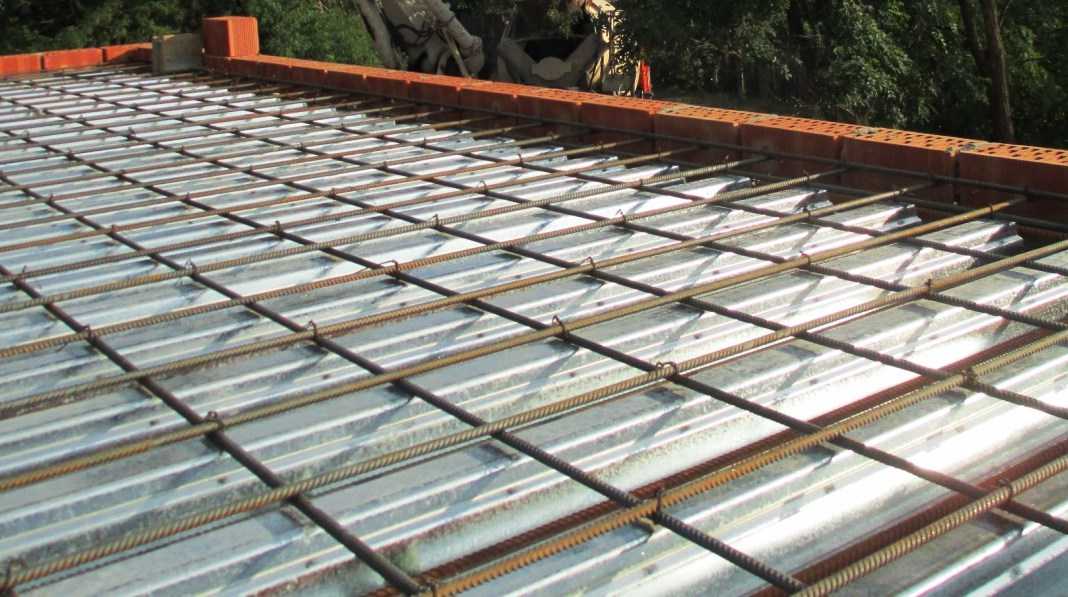

Далее выполняется армирование конструкции. Арматура укладывается в гофры в продольном и поперечном направлениях. Вязка арматуры выполняется проволокой. Не рекомендуется использовать сварку для создания арматурного каркаса. Для формирования защитного слоя используются фиксаторы. Защитный слой необходим для того, чтобы минимизировать риск выхода арматуры из бетона и воздействия на нее негативных факторов окружающей среды. Тип и размер фиксаторов выбирается в зависимости от проектной толщины защитного слоя. После создания металлоконструкции можно заливать перекрытие бетоном.

Монтаж каркаса

С этой целью применяются дополнительные опоры. Минимальная толщина перекрытия должна составлять 7–8 см. Бетонирование лучше выполнять по пролетам. После полного застывания бетона на одном пролете убираются дополнительные опоры. Время полного созревания бетона может сильно отличаться в зависимости от температуры окружающей среды. В теплое время года конструкция полностью высыхает примерно за 10 суток. При отрицательной температуре для этого может потребоваться более месяца.

В соответствие со СНиП 3.03.01-87, перед бетонированием поверхность профлиста должна быть очищена от любых загрязнений, масел, мусора, цементной пыли и т. д. Поверхность промывается водой непосредственно перед заливкой бетонной смеси. Смесь заливается слоями, которые не должны иметь разрывов и перепадов толщины. Уплотнение бетона осуществляется вибраторами. При выполнении этой работы необходимо следить за тем, чтобы инструмент не воздействовал на профлист, арматуру и другие элементы конструкции. Следующий слой заливается только после того, как схватится предыдущий.

Монолитное перекрытие по профнастилу своими руками

Подготовка

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

рассчитать усилия на основе точных размеров будущей постройки,

ВажноОчень важно заранее уточнить у производителя эксплуатационные характеристики профлистов

  • рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
  • подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
  • провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

На заметкуШаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

Монтаж опалубки

При выборе длины профнастила учитывают ряд важных моментов:

  • чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
  • при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами , оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

РекомендуемУчитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

Специфика армирования

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона

  • До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
  • Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
  • Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
  • В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

РекомендуемЕсли при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

https://youtube.com/watch?v=ZS2k5Zv_x78%3F

Заливка бетона для перекрытия

Перед подготовкой заливочной основы нужно в первую очередь разметить поля для заливки. В качестве ориентировки послужит нижняя граница дверного пролёта или порог при входе в помещение. При несоблюдении этого правила заливка пола бетоном может повысить уровень строительной площади, если планируется монолитная заливка бетоном перекрытий.

Заливать бетоном необходимо сразу же после установки перекрытия, для равномерного просыхания, чтобы не образовались стыки и швы, которые могут послужить появлению различных деформаций.


Устройство монолитного перекрытия.

Перекрывать лучше всего в солнечный день, не забывая смачивать поверхность водой от быстрого высыхания и потрескивания.

О том, как поставить входную дверь, читайте тут.

Заливка бетоном

Профили металлического штакетника.

При выполнении перекрытия по листу профнастила необходимо помнить, что минимальная толщина конструкции должна составлять 75-80 мм, но не считая высоты ребер листа. Бетонирование необходимо осуществлять бетоном марки В25 (или М350). Чтобы не произошло прогибание профилированного листа под весом бетона и арматуры во время выполнения работы и при высыхании бетонной массы, необходима установка специальных элементов. В середине пролетов между балками монтируют опорные временные конструкции.

Бетонирование перекрытий, где установлен оцинкованный лист, надо осуществлять без перерыва, то есть одним единым слоем, чтобы масса получилась прочной и надежной. Если бетонирование выполняется в жаркий день, то необходимо часто увлажнять уже уложенный бетон во время его схватывания. Это следует делать по той причине, что профилированный лист нагревается, а это увеличивает испарение влаги из бетона.

Схема мест крепления профлиста.

Устройство перекрытия требует внимания. Временные опоры можно убирать, когда бетон уже набрал около 70% расчетной прочности. В летнее время для этого необходимо примерно 10 дней при условии постоянного увлажнения бетона во время высыхания. В зимнее время опоры можно убирать только через 3 недели, раньше это делать не рекомендуется. Выполняя монолитное бетонное перекрытие по профнастилу, следует правильно выбрать профнастил, марку бетона. Именно от толщины и типа профилированного металлического листа будет зависеть прочность и надежность конструкции

Важно сделать правильный отбор арматурных прутьев. Лучше всего именно эту часть работы доверить специалисту, так как потребуется применение специальных программы, составление чертежей

Бетонированное монолитное перекрытие по профнастилу отличается высоким качеством и надежностью, оно применяется сегодня довольно часто.

http://masterprofnastila.ru/youtu.be/Vjw6-NYrqDE

Это надежная конструкция, монтаж которой заключается в настиле металлического листа, армировании пояса, установке временных опор и заливке бетонной массы

Важно правильно выбрать материалы, соблюдать непрерывность заливки. Тогда конструкция получится очень прочной, долговечной, устойчивой ко многим типам нагрузки

Огнезащита плит перекрытия плитами из каменной ваты

Корпорация ROCKWOOL предлагает повышение предела огнестойкости железобетонных покрытий с помощью системы FT BARRIER. Подобные системы можно найти и у других производителей.

Плиты из каменной ваты в данном случае играют роль теплоизолятора, предотвращая потерю теплоизолирующей способности всей конструкцией перекрытия, и дополнительного звукоизоляционного барьера на период эксплуатации.

Инструменты, материалы и крепежные элементы

Для выполнения огнезащитной облицовки по системе FT BARRIER потребуются:

  • Плиты из волокон базальтовой ваты – негорючего материала минерального происхождения, безопасного и эффективного;
  • Стальные крепежные элементы – анкеры и держатели тарельчатого типа из углеродистой стали с антикоррозийным покрытием;
  • Декоративное покрытие FT DEKOR;
  • Измерительная лента или рулетка;
  • Ножовка или строительный нож;
  • Перфоратор;
  • Молоток;
  • Оборудование компании Sagola МАРКИ DEFYNIK или аналогичное для нанесения декоративного покрытия.

Порядок выполнения работ

Перед началом работ необходимо подготовить поверхность плит перекрытия – очистить от загрязнений биологического происхождения, зачистить неровности, мешающие плотному прилеганию облицовочных плит. Также должны быть заделаны межплитные швы. Производят раскрой плит с помощью ножовки или строительного ножа. Готовится крепеж из расчета 5 шт. на 1 плиту или 8,33 шт. на 1м 2 поверхности.

Монтаж производят два работника. Температура воздуха при нанесении декоративного покрытия должна быть выше 5°С.

  1. Минераловатную плиту прикладывают к плите перекрытия;
  2. Перфоратором высверливают отверстия глубиной не менее 50 мм для крепежа;
  3. В отверстие вставляют анкер с одетой шайбой;
  4. С помощью молотка вбивают анкер до плотного фиксирования шайбой плиты FT BARRIER к плите перекрытия;
  5. Перед нанесением красочного слоя FT DEKOR краску разбавляют до 6% воды, тщательно перемешивая, краску наносят краскопультом в 2 слоя, общая толщина покрытия – 2-3 мм.

Монолитное перекрытие по профнастилу — технология выполнения работ

После окончания установки металлических балок перекрытия, выполняется монтаж опалубки из профилированных листов. Они укладываются с нахлестом в одну-две волны и крепятся к верхним полкам опорных металлоконструкций. В местах нахлестов профнастил соединяют с помощью заклепок.

Затем приступают к укладке арматуры. Перед началом армирования необходимо выставить торцевую опалубку на проектную высоту плиты. Установку арматурных каркасов, сеток и отдельных стержней выполняют в соответствии с рабочими чертежами армирования.

При этом необходимо с помощью специальных пластиковых фиксаторов обеспечить необходимую толщину защитного слоя бетона. При больших площадях перекрытий после укладки арматуры устанавливают специальные направляющие, разделяющие перекрытие на несколько зон бетонирования.

На следующем этапе приступают к подаче бетонной смеси. Обычно для этих целей используют стационарные или передвижные бетононасосы. Состав применяемой бетонной смеси должен соответствовать СНиП 3.03.01-87. Обычно при бетонировании перекрытий используют следующее соотношение компонентов:

  • гранитный щебень фракции 5-10мм — 4/7 части;
  • песок речной мытый фракции 1 мм — 2/7 части;
  • портландцемент марки 400 — 1/7 часть.

Бетонная смесь подается на перекрытие с помощью шланга или бетоновода из стальных труб. Перед началом бетонирования поверхность опалубки очищается от загрязнений, промывается водой и высушивается. Бетонная смесь укладывается на всю высоту плиты перекрытия в шахматном порядке для равномерного распределения нагрузки на каркас. Укладываемая бетонная смесь уплотняется с помощью глубинного вибратора.

Уплотнение прекращается после завершения осадки бетонной смеси и появления на ее поверхности слоя цементного молока. Затем поверхность бетона выравнивается и укрывается мешковиной или брезентом, который периодически увлажняется. Уход за бетоном продолжается 7-14 дней до достижения им 60% прочности.

При условии выполнения всех перечисленных требований, вы можете самостоятельно выполнить монолитное перекрытие по профнастилу — технология несложна, хотя и необходимо специализированное оборудование. Однако покупать его не обязательно — можно взять в аренду, причем стоить это сравнительно недорого.

Читайте по теме:

Несъемная опалубка из профнастила

Почему выгодно использовать профнастил для опалубки? Для каких случаев это целесообразно? Что такое «композитные плиты»? Какова их конструкция и как их сделать? Обо всем этом — в статье.

Утепление чердачного деревянного перекрытия

Утепление чердачного перекрытия: советы, схемы, материалы. Подробные пошаговые инструкции, как утеплить чердачное перекрытие и по деревянным балкам, и по железобетонной плите.

Моя корзина

Огнезащита металлоконструкций здания – это очень важное решение задачи сохранения здания от пожара. В том, что огнезащиту делать надо, сейчас уже практически ни у кого из заказчиков не вызывает сомнения (в самом деле, если здание после пожара останется стоять, это куда лучше, чем если оно развалится)

Куда больше вопросов появляется, когда нужно вплотную приступать к ней: какие конструкции защищать и на какой предел огнестойкости, какое средство огнезащиты выбрать, как огнезащита металла выполняется технологически, и так далее. Попробуем упрощенно ответить на эти вопросы.

Первое и самое важное, что нужно выяснить, это какие металлоконструкции и на какой предел огнестойкости защищать. Руководствоваться Таблицей 21 Приложения к 123-ФЗ можно с некоторыми оговорками, а именно с учетом пунктов 5.2.1, 5.3.2 и особенно 5.4.2

СП 12.13130.2012. В совокупности они говорят о том, что если какая-то конструкция участвует в обеспечении общей устойчивости и геометрической неизменяемости здания в целом или противопожарной преграды в частности, в том числе при пожаре, то ее нужно защищать на предел огнестойкости не менее, чем соответственно предел огнестойкости всего здания или противопожарной преграды. А является ли она участвующей в общей устойчивости и геометрической неизменяемости здания или преграды при пожаре, определяет как правило инженер-конструктор раздела КМ, КР или КС, что и прописывается в общих данных данного раздела проекта.

Пример: строите Вы отдельно стоящий одноэтажный (простой вариант) склад 2-й степени огнестойкости из несущего металлокаркаса, сэндвич-панелей в качестве ограждающих стен и профлиста в качестве подложки пирога кровли. Заглядываем в общие данные раздела КМ и видим там нечто подобное: «пространственная устойчивость здания обеспечивается жестким сопряжением колонн и фундаментов, совместной работой колонн и вертикальных связей, а также системой покрытия, состоящей из ферм, прогонов и настила кровли». Все, приплыли.

Поэтому первым делом, если проект еще не «ушел» на экспертизу, нужно выяснить у нашего дорогого в буквальном смысле инженера-конструктора металлоконструкций, действительно ли все эти перечисленные им конструкции участвуют в обеспечении общей устойчивости и геометрической неизменяемости здания. Может, у него горизонтальные связи по покрытию исключают профлист кровли из жесткого диска покрытия? Может, у него шарнирное закрепление ферм к колоннам вообще исключает фермы и прогоны из обеспечения устойчивости здания, и мы можем (с некоторыми оговорками) не делать их огнезащиту, так как тогда к ним предъявляется требование R15, а не R90? А может, если все-таки все это «добро» держит здание, имеет смысл поменять профлист пирога кровли на те же сэндвич-панели, у которых есть нормируемый предел огнестойкости?

А ведь есть и более сложные задачи: в здании могут быть внутренние перегородки в нормируемыми пределами огнестойкости (отделяющие например венткамеры, котельные, или что-то подобное), оно может быть не одноэтажным (то есть добавляются балки перекрытия) или вообще поделено на пожарные отсеки (то есть иметь противопожарные преграды, которые могут быть самонесущими, а могут и не быть). Поэтому здесь надо еще более внимательно смотреть и корректно трактовать, что написано в буквально 3-4 строчках общих данных раздела КМ или КР.

Кстати, в этих же общих данных всегда есть пара строчек про огнезащиту (это нормативные требования для успешного прохождения экспертизы, так как проекты огнезащиты на экспертизу не подаются) – там иногда такое пишут…

О том, какое средство огнезащиты выбрать и как огнезащита металла выполняется технологически, мы расскажем в следующих обзорах.
