Ламинат для теплого пола и теплый пол под ламинат: как обогреть квартиру без ошибок

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Особенности монтажа ламината на теплые полы

Для начала необходимо подготовить все инструменты: строительный уровень, дрель, молоток, рулетку, наждачную бумагу, канцелярский нож, циркулярную пилу. После этого можно приступать к поэтапному выполнению работ.

Видео: полный процесс укладки инфракрасного теплого пола и ламината

Поэтапная инструкция:

1. Выравнивание. Все трещины следует заделать, выступы отшлифовать. Для проверки ровности применяется строительный уровень.

Шлифовальная машина поможет качественнее выровнять основание

• Очистка и грунтовка. С поверхности основания удаляется весь мусор, для этого применяют обычную метлу, пылесос. После вся площадь покрывается грунтовочным составом.
• Укладывание изоляционных слоев. Для компенсации теплопотерь применяется подложка с фольгированным верхом. При укладке водяного теплого пола в помещениях с высоким уровнем влажности на основание укладывают полиэтиленовую пленку для гидроизоляции.
• Монтаж теплого пола. Поверх теплоизоляции укладывается нагревательный элемент. Для водяного контура и кабельного обогрева потребуется оборудование конструкций с элементами фиксации или использование специальных подложек.

Специальное основание с направляющими элементами

Проверка работы. После укладки системы обогрева нужно проверить ее работоспособность

Важно, чтобы все части работали равномерно.
Заливка бетонной стяжки
Внимание, этот этап необходим для водяного контура, электрических кабелей с толстым сечением, а при укладке ИК пленок или тонкого кабеля стяжка не является обязательной.
Укладка подложки. Между собой полосы перфорированного материала соединяются строительным скотчем.
Монтаж финишного покрытия
Ламинат начинают укладывать от угла комнаты, оставляя небольшой зазор к стене

Последняя доска подрезается, ее вторая часть будет началом следующего ряда.

Финишная схема в разрезе на примере водяного теплого пола

После выполнения всех работ запускать подогрев сразу не рекомендуется. Лучше оставить комнату на несколько дней, чтобы ламинат уложился, принял свое окончательное положение. После этого запуск отопления начинается с невысоких мощностей с постепенным увеличением.

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото
Описание действий

Шаг 1

Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.

Шаг 2

На стене выбирается место, где будет располагаться терморегулятор.

Шаг 3

Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.

Шаг 4

Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.

Шаг 5

Стыки теплоотражателя проклеиваются скотчем.

Шаг 6

ИК пленка располагается на теплоотражателе так, чтобы  медная полоса была внизу.

Шаг 7

Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.

Шаг 8

Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.

Шаг 9

Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.

Шаг 10

Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.

Шаг 11

Клемма зажимается плоскогубцами.

Шаг 12

Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.

Шаг 13

Провода вставляются в клемму и фиксируются при помощи плоскогубцев.

Шаг 14

Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки

Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы.

Шаг 15

Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции.

Шаг 16

Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.

Шаг 17

Вырезы на теплоотражателе делаются также под контакты и провода.

Шаг 18

Все провода в углублениях заклеиваются скотчем.

Шаг 19

На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.

Шаг 20

Производится тестирование системы

Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.

Шаг 21

ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.

Шаг 22

Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

1. Составление чертежа и схемы укладки;
2. Подготовка основания;
3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
4. Подключение и пробный пуск системы;
5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

• Удалить мусор и пыль;
• Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
• Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
• В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

• Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
• Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
• Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
• Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

• Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
• Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
• Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

1. Провода подвести к блоку терморегуляции;
2. При необходимости использовать штатные соединители;
3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

ИК теплый пол под ламинат – тонкости технологии

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.

Можно ли класть ламинат на теплый пол

Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования

Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору

Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Терморегулятор теплого пола

Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.

Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:

• пленка раскраивается только по четко обозначенным для этого линиям;
• чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
• между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
• в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
• каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
• нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
• термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
• длина одной ИК полосы не может быть более 8 м;
• подходящее место для терморегулятора – 15 см от уровня пола;
• отдельные полосы пленки не могут укладываться внахлест или друг на друга.

Схема подключения ИК пола

Вопросы гидроизоляции: выбор подложки для ламината с тёплым полом

Подложки также отличаются друг от друга, а уж тот материал, который будет прокладываться под тёплый пол должен быть наделён определёнными функциями.

Пусть обилие выбора среди материала не смущает покупателя: так как из плёночного покрытия вредные вещества начинают выделяться при температуре выше 60 градусов, а нагрев тёплых полов до таких отметок не доходит, то безопасность подложки для здоровья очевидна.

При выборе подкладки для тёплого пола под ламинат нужно учесть, какое у неё время усадки, а какое давление она способна выдержать с самим покрытием и мебелью на нём.

Придётся повторить совет, который всё же лучше соблюсти: нужно не полениться прочитать характеристики материала, даже если шрифт исключительно мелкий, это в ваших интересах!

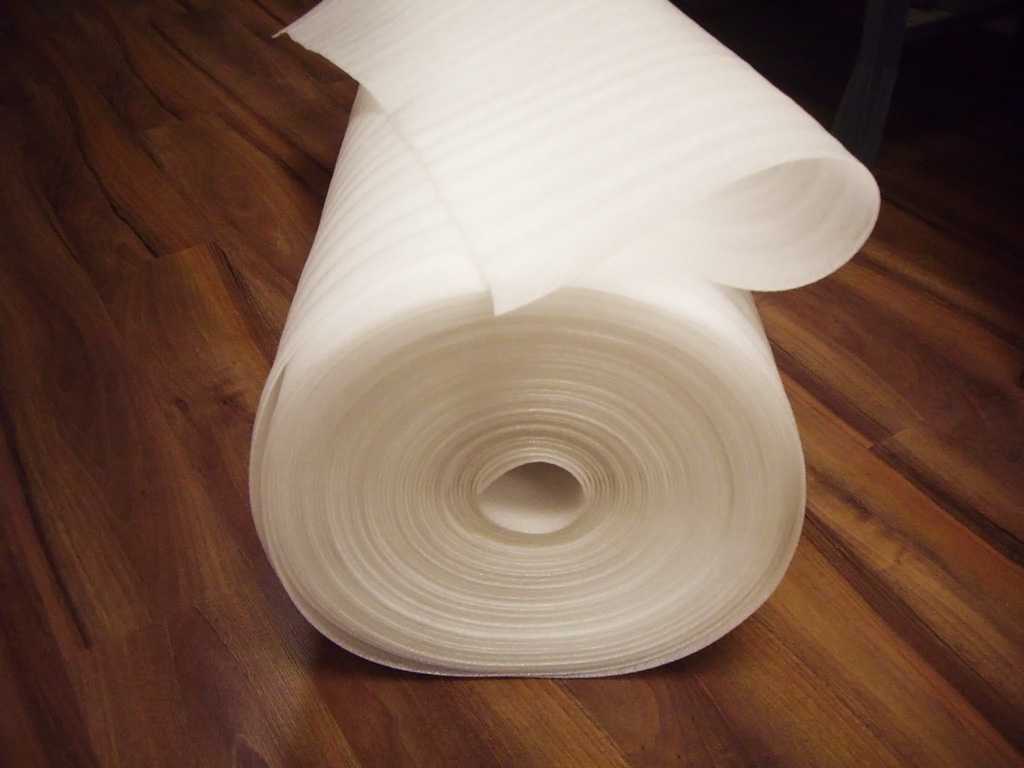

Полиэтиленовых подкладок следует избегать в любом случае, этот вариант не стоит рассматривать даже в паре с фольгой.

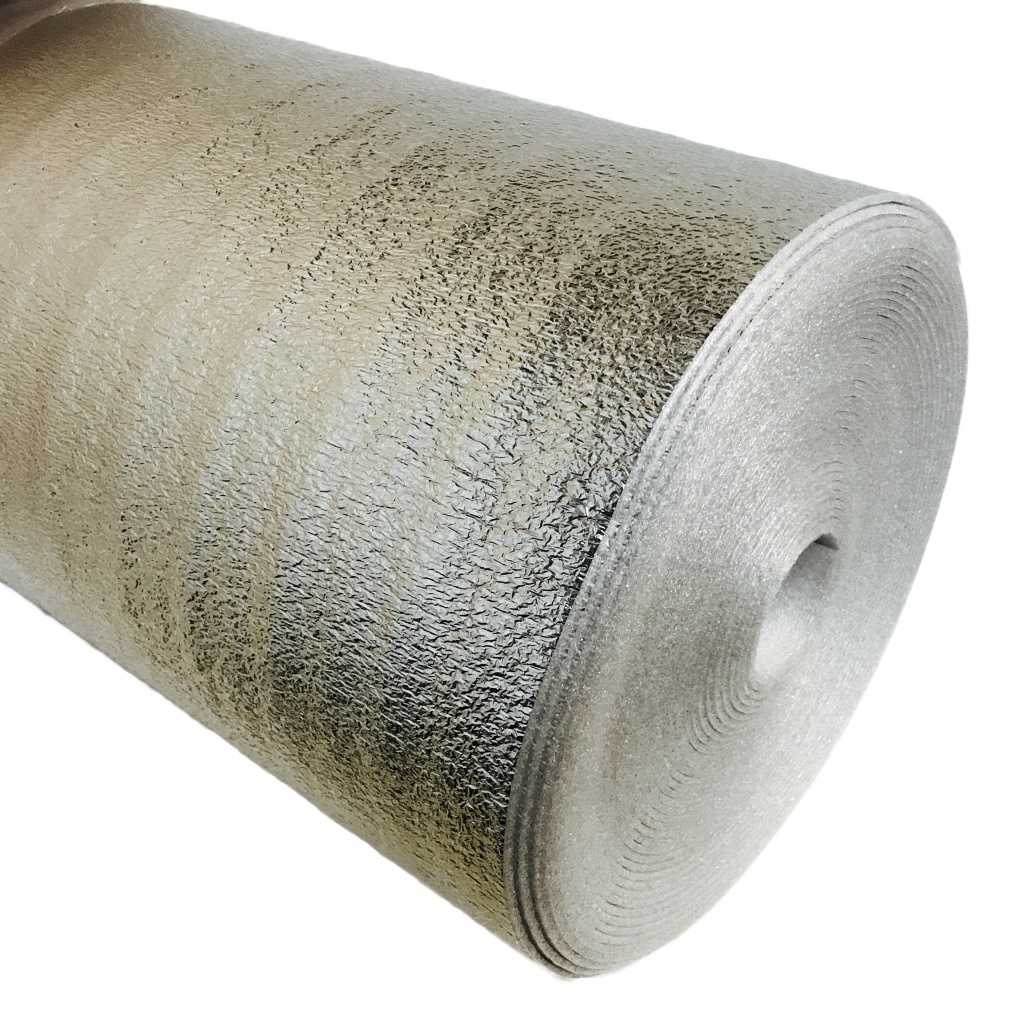

Вспененный материал, толщина которого составляет 5 мм и содержит фольгированный слой всё равно когда-то даст усадку, в результате расширения и сужения ламината, подложка скоро начнёт рассыпаться.

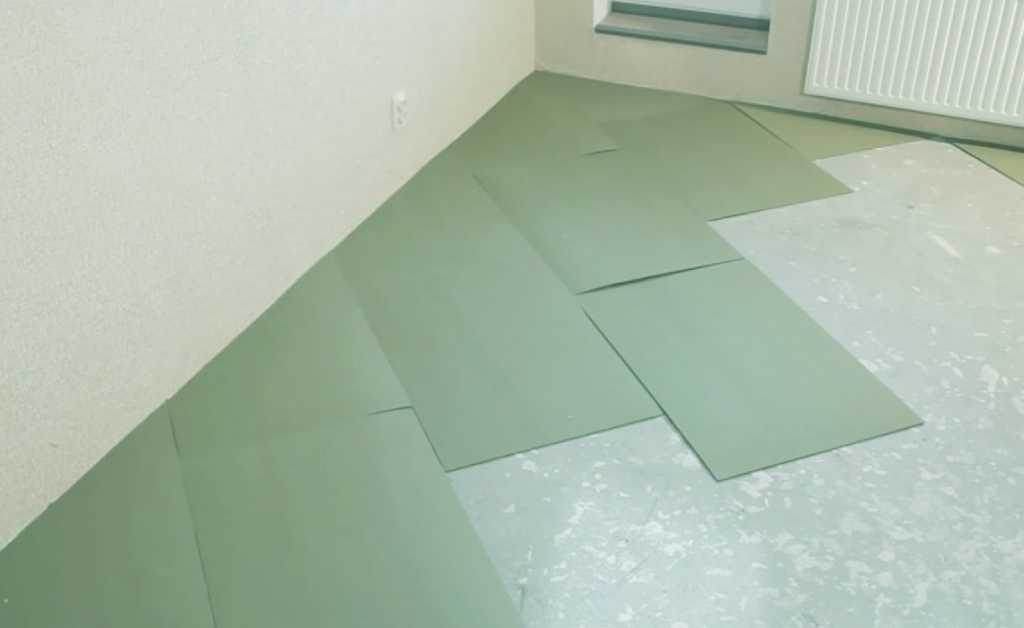

Кто-то довольствуется листом картона с толщиной в 10 мм, но лучше купить настоящий подходящий материал, обладающей такими нужными качествами, как равномерное и быстрое распределение тепла.

Выбор ламината для теплого пола

Выбор ламината зависит от технических показателей, указанных производителем. Маркировка на упаковке с материалом должна указывать, что данное покрытие предназначено для теплого пола — она обозначена специальной пиктограммой, или надписью «Underflоorheating» или «Warm Wаsser». Встречаются пиктограммы с формулой «H2O» — этот вид ламинированной доски создан и должен применяться именно для водяного теплого пола.

При влажности воздуха менее 50% ламинат усыхает, стыки досок начинают «играть», поэтому желательно использовать увлажнители воздуха. Рекомендуется закупать ламинат с усиленными (металлизированными) кромками, класса износостойкости не ниже С 31, С 32, толщиной доски 8-10 мм.

Важно учитывать тепловое сопротивление ламината. Отопление рентабельно, если суммарное сопротивление конструкции пола не превышает 0,15 м²К/Вт

Так как подложка имеет показатель сопротивления теплопередаче порядка 0,04-0,06 м²К/Вт, то требуется ламинированная доска со значением не выше 0,8-0,10.

Максимальный нагрев поверхности пола находится в диапазоне 25-27 градусов. При повышении этого показателя срок службы ламината значительно сокращается, вредные выделения увеличиваются. Губительны для ламината резкие скачки температуры.

Какие есть системы подогрева?

 Водяной “теплый пол” представляет собой проложенную в стяжке сеть из труб небольшого сечения, в которую подается горячая вода. Может оборудоваться отдельным бойлером и не зависеть от центрального отопления. В случае подключения к центральному отоплению невозможно регулировать температуру, поэтому чаще эти системы укладывают под кафель и керамогранит.

Электрические системы работают от электричества и подразделяются на несколько видов.

Кабельные системы преобразуется электроэнергию в тепло. Их преимущество — точная регулировка температуры нагрева, надежность, исключение риска протечек (как в водяных), простой монтаж. Но эксперты не советуют использовать этот тип под мебелью без ножек, которая полностью соприкасается с поверхностью пола, в таких местах полы могут перегореть.

Матовые системы — это специальные сетки (маты), на которых уже закреплен кабель. Они выручают тогда, когда нет возможности монтировать кабель в стяжку. Раскатал мат по основанию — и готово.

Инфракрасные системы — тоже работают от электричества, но потребляют его меньше, чем кабельные, а также не создают электромагнитное излучение. Тепло воспроизводится тем же видом излучения, что и в инфракрасном спектре солнца. Часто их используют под ламинат, ламинат SPC, плитку ПВХ. Наиболее распространены пленочные типы, а есть еще и  карбоновые стержневые и карбоновые сплошные системы инфракрасного излучения.

Новинка в области нагрева полов — системы на основе аморфной металлической ленты. Равномерно нагревают полы, не излучают электромагнитных волн, подходят для любых финишных покрытий, имеют высокую энергоэффективность, можно укладывать под сплошную мебель.

Как обеспечить теплоэффективность системы

С вредными выбросами и перегревом разобрались, теперь поговорим о таком важном показателе, как теплопроводность. Почему пол из ламината может быть неэффективен в плане передачи тепла?

1. Во-первых, само покрытие имеет достаточно низкую теплопроводность в пределах 0,05-0,10 Вт/м²*С, что сравнимо с показателями стекловаты или пенополистирола. То есть, ламинат и сам по себе является неплохим теплоизолятором. Для утеплителей это хорошо, но в данном случае, такое качество материала является помехой.
2. Во-вторых, подобными свойствами обладают и подложки, поверх которых монтируется доска. Если вы используете, к примеру, пробку, то она вообще сведёт эффективность тёплого пола практически к нулю. То есть, тепло попросту не будет проникать через подложку к напольному покрытию.

Решением проблемы является применение такого амортизирующего слоя, который пропускал бы тепло вверх. С этим неплохо справляется резиновая подложка, но стоит она достаточно дорого, да и не всегда есть в продаже.

Резиновая подложка

Гораздо проще отдать предпочтение перфорированным материалам, среди которых могут быть рулонные подложки из вспененного полиэтилена, модули из экструдированного пенополистирола и дырчатый строительный картон.

Подложка из ЭППС с перфорацией

Чем тоньше будет подложка под ламинатом, тем лучше она будет пропускать тепло. Однако это накладывает повышенные требования к качеству стяжки – малейшая неровность, которую практически ничего не компенсирует, будет сказываться при монтаже облицовки.

Перфорированный картон

И коль уж зашла речь о стяжке, нельзя не сказать вот о чём. Теплоэффективность греющей напольной системы во многом зависит от конструктива пола, ведь стяжка может быть не только монолитной, но и сухой.

1. Наиболее эффективен вариант с бетонной стяжкой, так как она сама по себе хорошо прогревается, держит тепло и хорошо его отдаёт. Однако такое устройство тёплого пола не всегда возможно – особенно если он устраивается по старым деревянным междуэтажным перекрытиям.

2. Бетон имеет большую массу, поэтому в иных случаях приходится обходиться сборными стяжками, которые очень сильно снижают эффективность подогреваемого пола. Хуже всего в этом плане вариант, когда трубы или кабель укладываются между лагами, а сверху них имеется воздушный зазор.

3. Лучше тогда отдать предпочтение системе, монтируемой на металлические теплоотражающие пластины, о которой мы подробно рассказывали в одной из статей на нашем сайте. При таком конструктиве пирога, да ещё с использованием перфорированной подложки, отдача тепла на поверхность пола будет максимально возможной.

Если же вы по каким-то причинам отдаёте предпочтение другому варианту монтажа пирога, то основным условием, которое обеспечит эффективную работу системы, является применение материала с отражающей поверхностью под греющими элементами теплого пола. Это может быть фольга, наклеенная на черновое основание или утеплитель с фольгированной в заводских условиях поверхностью.

Подложка с отражающей поверхностью под нагревательные элементы

Какой тип теплого пола лучше подходит под ламинат

На сегодняшний день существует три технологии обустройства теплых полов. Каждая имеет свои сильные и слабые стороны, у каждой есть отличия в технологическом процессе. Эти особенности оказывают влияние не только на эффективность подогрева помещения, но и на требования к оптимальному финишному покрытию полов.

Основные виды теплых полов

Таблица. Технологии обустройства теплых полов.

Укладка резистивного нагревательного кабеля

Инфракрасный теплый пол

Как видно из таблицы, для использования ламината в качестве финишного покрытия теплых полов принципиальных ограничений нет. Но это не значит, что можно покупать любые покрытия и без опаски устанавливать их на полы с подогревом.

Как правильно подобрать цвет ламината?

Как давно известно, цвет интерьера способен оказывать влияние на психологическое состояние человека, особенно, если человек находится в помещении уже длительное время. Поэтому, выбирая ламинат для теплого пола, цена на который заметно ниже, чем, к примеру, на керамогранит, следует учитывать не только его эксплуатационные качества, но и визуальную привлекательность.

К такому ламинату рекомендуется подбирать покрытый лаком деревянный плинтус, а не пластиковый, который мгновенно разрушит весь эффект «дороговизны». В помещениях, оформленных в современных стилях (например, хай-тек) прекрасно будет смотреться ламинат, имитирующий собой кафель, камень или металл. Также великолепно будет смотреться напольное покрытие под серое дерево.

Ламинат под серое дерево
