Металлические ступени: виды, особенности, способы монтажа

Виды и особенности

Критерии разделения лестниц и ступенек по видам и особенностям многообразны. Например, подгруппы могут быть разграничены по форме проступей. Это верхняя горизонтальная часть ступеньки, которая бывает:

• забежной;
• дугообразной;
• прямой;
• поворотной.

Применение поворотных ступеней актуально в домах, где для лестницы отведена небольшая часть площади. Уличные лестницы редко оборудуют поворотными ступенями. Для экономии площади часто оборудуют лестницу забежными ступенями. Эти ступеньки своеобразны по конструкции, но нормы и стандарты здесь соблюдены. Рассчитывать параметры такой конструкции сложно, так как ступеньки имеют различную ширину.

Любая лестница включает один или несколько маршей. В начале марша это, отправная ступенька, заканчиваются конструкции выходной ступенью. Ступени, расположенные между ними называются промежуточными. Высоту между двумя ступеньками называют подступенком. Он бывает открытого или закрытого типа. Высота этой детали рассчитывается согласно ГОСТ.

Работы проводить непросто, потребуется больше времени для монтажа. Кроме того ступеньки различаются по способу состыковки между собой. Соединения бывают прямоугольными или валикообразными. Специалисты классифицируют подступенки в зависимости от параметров конструкции. Они могут быть:

• клиновидными;
• прямоугольными;
• треугольными;
• круглыми.

Шаг лестниц также должен соответствовать строгим стандартам, так как перемещение по лестнице должно быть безопасным. Например, для внутренних лестниц высота подступенка варьируется от 15 до 22 см. Ширина горизонтальной части ступеньки бывает от 25 до 40 см. Если лестницы круглые (винтовые), глубину проступи допускается менять. В этом варианте конструкции на внешнем крае шире, к внутренней стороне обычно уже.

Ширина самой лестницы может оставлять 90-100 см минимум. Эту величину можно изменять, если у дома возводят массивное декоративное крыльцо. Делать шире внутренние лестницы неразумно, так как они займут много полезной площади. Эти стандартные данные нужны для того, чтобы рассчитать оптимальный угол наклона готовой лестницы. Общее количество ступеней в марше должно соответствовать определенным нормативам. Стандарты связаны с особенностями материалов, выбранных для строительства лестницы.

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.
2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.
3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

Видео по строительству железной лестницы

Подготовка материала и инструмента

Для обустройства понадобятся:

• профильная труба в необходимом количестве;
• сварочный аппарат и электроды;
• болгарка и специальные круги;
• уголок металлический;
• основа для ступеней (проступь), она делается из камня, дерева, пластика;
• молоток;
• перфоратор и сверла.

Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.

Не забываем подготовить инструмент

Сборка системы

Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.

Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.

Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.

Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.

Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.

Установка ступеней

Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.

В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.

Покраска конструкции

Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.

Монтирование ограждений

Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.

Не забываем про ограждения

Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.

Как высчитать схему лестницы

Часто лестницу приходится устанавливать на ограниченном пространстве

В этом случае важно, чтобы ее использование было безопасным, удобным. Необходимо учитывать примерную нагрузку на ступени во время одновременного нахождения на них максимального количества людей

К таким вычислениям лучше привлечь специалиста, ведь от правильных расчетов будет зависеть долговечность и безопасность сооружения. Внутри частного дома, коттеджа можно скомбинировать в лестнице металл и дерево. Просто на металлическое основание уложить и закрепить красивые деревянные дощечки. Их можно покрыть морилкой и лаком.

Монтажные работы

Процесс изготовления лестниц из металла, размеры которых станут определяться параметрами помещения, на следующем этапе предполагает монтаж трубы. Ее предстоит крепить к постаменту, а вот к стене в верхней части ее нужно прижать анкерами. Габариты лестницы — в качестве примера — можно рассмотреть в картинках к статье. Теперь настает черед уголков. Крепятся они методом приваривания. По вертикали уголок должен иметь точные размеры, тогда как по горизонтали он может оказаться длиннее, однако необходимо следить за тем, чтобы деталь не выходила за пределы трубы, в противном случае это создаст помехи при обшивке.

В боковой части профиля крепятся стальные перила. Если установить их не сбоку, а по краю, то вы сузите конструкцию. Процесс изготовления лестниц из металла, чертежи которых представлены в этой статье, на этом можно считать завершенным. Он не столь сложен, если вы имеете навыки работы со сварочным аппаратом.

Следует отметить, что для создания ступеней могут быть использованы и иные материалы, например, стекло. Оно будет выполнять сразу две функции, первая из которых заключается в решении вопроса снижения веса конструкции, а вторая заключается в придании более привлекательного внешнего вида всей системе. Кроме того, в помещении, свободное пространство в котором ограничено, стекло смотрится более легко, не утяжеляет интерьер. Однако необходимо учесть, что лестница при этом обойдется вам несколько дороже, ведь придется использовать закаленное стекло и заказывать изготовление ступеней по индивидуальным размерам.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Классификация по конструктивному признаку

Классификация разделяет модели по своим конструкционным особенностям. Для больших комнат будет возможным использование крупных вариантов. Также рекомендуется проводить лестничную облицовку и декорирование. Часто применяется винтовая отделка ступеней в доме. Именно от параметров помещения и основных требований и зависит выбор конструкции.

Виды лестниц:

• бескаркасный тип. Специальные болты крепятся к лестнице, а также к стене;
• косоурные лестницы. В качестве опоры используется наклонная плоскость, на которую уже и закрепляют все элементы. Опора может быть прямой или винтовой;
• цельнометаллический. Фактически такой вариант представляет собой полноценную конструкцию, на которую крепятся ступени;
• комбинированный. Такой тип является очень частым и требует нескольких материалов, которые дополняют металлическую конструкцию.

https://youtube.com/watch?v=Jb-nYFEetug

Конструкцию и модель лестницы выбирают только после того, как были учтены все нюансы и требования использования.

Решетчатый настил

Все знают, что собой представляет решетка. Это сплетенные между собой металлические полосы или стержни, которые составляют ячейки разных размеров и форм. Последние могут быть квадратными, прямоугольными, в виде ромба или многоугольника. В основном такие ступени используются для уличных лестниц, потому что благодаря ячеистой структуре вода не скапливается и не образуется наледь.

В частном домостроении решетки используют для отделки входных лестниц и крыльца. При этом уличные элементы обязательно обрабатываются антискользящими составами или в их конструкции используются решетки с шероховатой поверхностью или с насечками, как показано на фото ниже.

Насечки на поверхности ступеней препятствуют скольжению

Для внутренних металлических лестниц устанавливают решеточные ступени из алюминия или нержавейки. Первый вариант предпочтительнее, потому что это сокращение нагрузки на несущую конструкцию.

Профилированные решетки

Поступи из профилированных решеток изготавливаются в основном из алюминия или стали. Для этого используются листы, которые в процессе производства прокалываются изнутри, и одну или сразу обе стенки прокола поднимают вверх. Размер проколов, а также высота поднятых стенок значительно отличаются. Чем больше выступов содержит лист, тем выше противоскользящие свойства. Данный лист может быть нарезан в соответствии с различными формами и размерами, необходимыми для крепежа на лестничном марше.

Чаще всего такие ступени используются на уличных лестницах, благодаря возможности удаления воды. Однако они широко распространены и в производственных помещениях с повышенной влажностью.

Такие решетки используются в основном на уличных лестницах

Рифленый лист

Этот стальной материал покрыт сверху выпуклостями. Они могут иметь разную форму и размеры, располагаться хаотично или в одной системе. Главная задача производителя – создать поверхности с высокими антискользящими свойствами. Именно выпуклости и создают этот эффект.

Стальной рифленый лист практичен, долговечен и устойчив к коррозии

Листы просто нарезают по форме и размерам ступеней, которые укладываются в подготовленный каркас, изготовленный их стального профиля, чаще из уголка. Их приваривают к каркасу или крепят при помощи болтового соединения.

Необходимо отметить, что на улицах рифленые ступени использовать не рекомендуется. У них нет сквозных отверстий, по которым вода могла бы стекать. Но внутри производственных помещений этот материал нашел широкое применение.

Сетчатые ступени

Стальная металлическая сетка для ступеней обычно изготавливается в соответствии с ГОСТом, применяемым для профилированных листов. Однако она отличается по технологии производства. Просечно-вытяжные листы изготавливаются из различного материала, чаще всего используется цинк или нержавеющая сталь.

Первоначально в них проделываются отверстия, которые вытягиваются в противоположные стороны, формируя сетку. Форма и размеры ячеек могут значительно отличаться. За счет такой технологии общий вес изделия значительно уменьшается, что позволяет не перегружать общую конструкцию.

Использование сетчатых ступеней на улице зависит от наличия рифленой поверхности, которая предотвратит скольжение. В основном такой материал используется для отделки лестниц внутри производственных помещений.

Разновидности ступеней по материалам

Большую роль при изготовлении ступеней играет выбор материала. Конечно, самый распространенный из них – это дерево. Оно считается самым экономным и простым в использовании.

Деревянные

Самый распространенный материал для изготовления ступеней. Учитывая, что конструкция должна отвечать определенным требованиям, доски для изготовления лестницы должны проходить определенную обработку и отвечать некоторым требованиям:

• на досках не должно быть каких-либо сучков и трещин;
• материал должен быть целым, без каких-либо повреждений;
• используется исключительно цельный материал.

Также стоит внимательно отнестись к выбору определенной породы дерева. Как правило, выбирают бук, дуб, ясень или лиственницу. Они относятся к твердым породам высокой прочности. Нередко выбирают ступени из террасной доски.

Учитывая, что на лестницу постоянно оказывается определенная нагрузка, деревянные ступеньки обязательно должны быть глубиной 30 см, а длина их должна быть не менее 80 см.

Бетонные

Безусловно, это самый надежный и долговечный материал для изготовления ступеней. Он отличается высокими показателями прочности, термоустойчивости, сейсмоустойчивости, не боится влаги. Из бетона можно изготавливать как уличные конструкции, так и строить лестницы в помещении.

Стеклянные

Такая лестница, скорее всего, будет выполнять декоративную функцию. Чтобы проступи были не скользкими, их необходимо заранее обработать пескоструйным образом или покрыть специальной пленкой. Изделия из стекла выглядят очень интересно и стильно, визуально делают помещение больше.

Металлические

Этот материал часто применяется для изготовления ступеней для уличных лестниц. Также отличается высокой прочностью и надежностью. Металл для создания лестницы в квартире часто используется в основном для каркаса, а сами проступи изготавливают из другого материала.

Каменные

Часто ступеньки изготавливают из натурального камня. Такая конструкция считается одной из самых прочных и может прослужить не один десяток лет, без необходимости в ремонте и замене деталей. В этих целях часто используются следующие виды камня: мрамор, гранит, оникс, травертин.

Читать далее: чем выделяются ступени из мрамора?

Также может применяться искусственный камень, ведь покупка натурального камня – это дорогое удовольствие. Такая конструкция будет не менее прочной и долговечной, а в магазинах представлено широкое разнообразие цветовых решений.

Существует множество материалов для ступень

Пластиковые

Для изготовления пластиковых ступеней для лестницы используется древесная мука с добавлением пластификаторов, термопластичных полимеров и т.д. В результате лестница из пластика получается надежная, долговечная, которая ни в чем не уступает деревянной лестнице. Причем, это касается и эстетической стороны вопроса. С точки зрения выгоды, покупка пластиковых ступеней обойдется дешевле, чем деревянных.

Расчет ступеней лестницы

Определившись с материалом заготовок, необходимо приступать к проведению расчетов.

Размеры ступенек

При изготовлении ступеней применяются шаблонные размеры:

• Высота ступени равняется длине подступенки и варьируется от 150 до 220 мм.
• Глубина элемента – это отрезок от внешнего края проступи до подступенки. Она должна быть такой, чтобы стопа полностью стала на проступь. Минимальная глубина составляет 25 см, максимальная – 40 см.

Следует отметить, что глубина ступени может быть неодинаковой по всей длине проступи. Это наблюдается в спиральных и поворотных моделях. По внешнему краю она больше, чем по внутренней стороне. Неизменной глубина проступи остается только по центру ступени. Однако с этим недостатком можно справиться двумя методами: использовать выступающие ступени или отказаться от подступенков.

• Ширина ступени – это расстояние между краями проступи. Этот показатель зависит от интенсивности движения. Стандартная величина составляет от 900 до 1000 мм. Если движение оживленное, то лестничный марш можно увеличить до 1,5 м.
• Толщина проступи находится в отношении 1:20 по отношению к ширине ступени. Так, при ширине 900 мм толщина проступи составит 45 мм. При этом следует помнить, что минимально допустимое значение толщины проступи составляет 35 мм.
• Толщина подступенка варьируется от 1,8 до 2,5 см.

На основании полученных данных рассчитывают угол наклона сооружения и количество ступенек.

Оптимальный уклон лестницы

Самым удобным наклоном лестничной конструкции признан уклон от 23 до 37 градусов. От крутизны сооружения зависит занимаемая полезная площадь. Естественно, что для более крутых конструкций требуется значительно меньше пространства, чем для пологих.

Выбор уклона для конструкции

Лестницы с уклоном в 45 градусов достаточно сложны для подъема, а при наклоне менее 23 градусов их допускается заменять на пандус.

Расчет количества ступеней в марше

Чтобы получить точное количество ступеней в лестнице, необходимо высоту этажа разделить на высоту одной ступени. Количество маршей при этом никакого значения не имеет. Следует также отметить, что под высотой этажа понимается промежуток от напольного покрытия до пола на втором этаже с учетом толщины покрытия.

Зная лестничную конструкцию и высоту верхнего этажа, число ступеней можно также определить с помощью графического метода. Затем, используя формулы безопасности, найти ширину проступи.

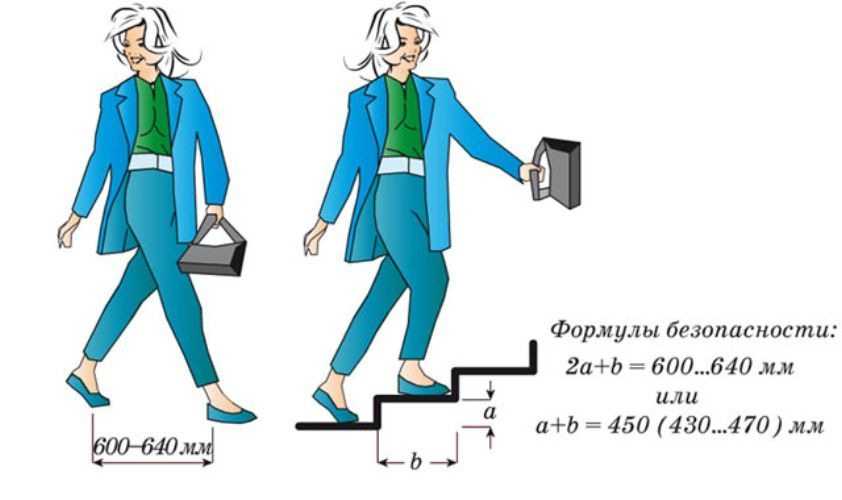

Размеры ступеней нужно принимать исходя из формулы безопасности

Определившись с масштабом, на миллиметровке рисуют лестничный марш. Погрешности, которые появились в результате округлений, распределяются на фризовую ступень нижнего яруса. Все оставшиеся ступени делают одинакового размера.

Расчет высоты подступенка

Ступени для уличной входной лестницы

Аккуратная лесенка на крыльце не утратила еще своей актуальности. Для ее изготовления подходят твердые древесные породы, которые устойчивы к постоянным внешним воздействиям. Как правило, это дуб, ясень, клен, бук.

Для защиты от внешних воздействий уличную конструкцию обрабатывают защитными средствами

Чтобы конструкция служила верой и правдой долгие годы, ее необходимо защищать от таких природных факторов, как влага и температурные перепады. Соприкасаемые с грунтом элементы пропитываются маслами, а открытые поверхности ступеней обрабатываются олифой и покрываются краской либо лаком.

Уличную лестницу следует периодически осматривать и при необходимости устранять гнилые участки конструкции.

Конструкция наружной лесенки из дерева

Облицовка лестницы на улице имеет свою специфику. В процессе строительства крыльца в бетоне оставляют закладки из металла, к которым в дальнейшем будут крепиться деревянные ступени.

Материалы для тетивы

Тетива для лестницы может быть деревянной, металлической и железобетонной.

Тетивы может быть 3 видов

Дерево

Несмотря на разнообразие конструктивных решений и строительных материалов, наибольшей популярностью при изготовлении опорных балок пользуется дерево. В специализированных магазинах все чаще можно встретить гнутые проклеенные заготовки для монтажа винтовых деревянных лестниц на тетивах. А простые опорные планки для прямых одномаршевых конструкций можно легко сделать своими руками.

При изготовлении основных элементов лестницы используют твердые сорта древесины:

сосна: преимуществом тетивы для лестниц из сосны является ее невысокая стоимость. Обработанная древесина имеет различные оттенки цветов: от почти белого до светло-бурого

Выбирая материал, необходимо обращать внимание на количество сучков и влажность древесины. Использовать сосновые хвойные породы для изготовления проступей не рекомендуется, потому что они обладают низкой износостойкостью;
лиственница: второй по популярности материал

Обладает такой же твёрдостью, как и сосна, хорошо обрабатывается, более вариативен в выборе цветов, но есть и недостатки. Лиственницу тяжело правильно просушить, в древесине много смолы, и она неустойчива к механическим повреждениям;
ясень: очень прочное дерево, идеально подходящее как для изготовления опорных планок для перегородок, так и для проступей. Ясень имеет мелкозернистую структуру с неповторимым узором годовых колец. Древесина легкая в обработке, но не любит влагу, поэтому рекомендуется для изготовления внутренних лестниц;
бук: идеально подходит для производства всех элементов лестничной конструкции. При своей твердости материал легко обрабатывается и имеет нежный светло-розовый цвет. Структура мелкозернистая, с небольшими прожилками. Древесина устойчива к образованию трещин, но так же, как и ясень, не любит повышенную влажность;
дуб: этот материал является замыкающим в линейке рекомендуемых для изготовления несущих элементов, потому что он считается лучшим. Цвет древесины варьируется от светло-желтого до бурого и со временем склонен к потемнению. С тетивой для лестницы из дуба производятся только элитные конструкции, предназначенные для украшения интерьеров с налетом аристократизма.

Металл

Для того чтобы провести кровельные работы на крыше дачного дома, понадобится металлическая лестница. Трехмаршевая конструкция из швеллера, как никогда лучше, подойдет для этой цели. Раскладные чердачные и приставные лестницы являются самыми яркими представителями бюджетных металлоконструкций. Материалом для их изготовления служит алюминий.

В последнее время лестницы из металла все чаще применяются для объединения уровней в частных домах. Они прочнее деревянных, но легче железобетонных построек. Опорная планка обычно изготавливается из листовой стали или швеллеров. Основой для ступеней служат уголки. Проступи могут быть стеклянные или деревянные, например, дубовые. Преимущество металла заключается в том, что из него можно сделать конструкцию любой формы, однако стоимость будет намного выше, чем у аналога из дерева, и изготовить ее своими руками невозможно.

Железобетон

Бетонные конструкции достаточно массивные и тяжёлые в технологии производства, но при этом конечное изделие получается оригинальным. Заготовки для таких лестниц делают из монолитного бетона в соответствии с индивидуальным проектом помещения. Заранее изготовленная тетива для лестницы и основные узлы к ней привозятся на объект и монтируются пошагово отдельными фрагментами. О том, чтобы сделать железобетонную конструкцию своими руками, не стоит и думать, потому что для этого необходимы не только соответствующие навыки, но и специальное оборудование.
