Деревянная лестница своими руками + чертежи и особенности сборки

Покраска + Покрытие специальными составами

Собрав конструкцию, нужно также обработать ее специальными составами, чтобы увеличить надежность и срок службы. Согласно правилам техники безопасности, использование масляных красок категорически запрещается. Применение данного состава делает ступеньки слишком скользкими. Вместо масляных красок рекомендуется использовать олифу. Ее следует наносить в несколько слоев, после чего покрыть бесцветным лаком. Что касается сцепления, то его можно повысить, если дополнительно нанести различные грунтовки, однако данный нюанс скорее является рекомендацией, чем обязательной мерой.

Для улучшения сцепления ступени можно сделать рифлеными

Данные манипуляции позволят существенно снизить вероятность возникновения набухания и коробления, которые возникают после попадания атмосферных осадков. Кроме того, они достаточно простые, а потому их можно будет провести своими руками без особых усилий. Наносить краску следует при помощи кисточки или валика. Сама лестница должна в этот момент находиться в горизонтальном положении.

Покраска при помощи аэрозольного баллона также допускается.

Монтаж пошагово

Схема монтажа балясин на деревянную лестницу включает в себя несколько этапов:

  1. Отметьте ступеньки и лестничные клетки с учетом оптимального расстояния между опорными элементами не более 15 см (чтобы ребенок не мог опустить голову между перилами и пораниться). При использовании защитных экранов пространство под балюстрадами обозначается шириной щитов плюс 5 см с обеих сторон;
  2. Лестница вдоль стены отмечена под балюстрадами со стороны свободного среза лестницы;
  3. Лестница в центре помещения симметрично обозначена друг к другу для сборки опорных частей с обеих сторон;
  4. Лестницы поворотного стола маркируются отдельно с каждой стороны ступенек;
  5. Ступени просверлены соответствующими крепежными элементами на маркировке;

Крепежные болты или другие металлические изделия ввинчиваются через основание в рабочую поверхность, затем пол балюстрады привинчивается к верхнему концу; Краевые балюстрады состоят из более крупных секций, что делает ограждение более устойчивым, а лестницы — более сбалансированными; Протяните нитку между верхними секциями крайних несущих частей перил и отметьте линии наклона перил; Промежуточные перила снимаются для выполнения верхних разрезов под поручнями; Происходит окончательное закрепление всех балясин; Верхние угловые секции покрыты опорной планкой (крепится к деревянным столбам винтами, к металлическим и стеклянным балюстрадам — винтами); Перила устанавливаются на стойку с помощью клея, который также может быть прикреплен к торцевым балюстрадам декоративными винтами); Деревянные перила и поручни тонированы и покрыты 2-3 слоями износостойкого мебельного лака.

Плюсы и минусы деревянной лестницы

Перечисляя преимущества древесины, стоит начать с того, что она является экологически чистым природным материалом

Вторым по важности преимуществом можно назвать простоту самостоятельной сборки. Также древесина проще других материалов поддается обработке и не требует множества дополнительных средств — достаточно будет лака и краски

Кроме прочего, природная красота дерева позволяет превратить обыкновенную лестницу в стильный и функциональный элемент интерьера.

К недостаткам древесных материалов можно назвать его склонность к гниению, а также стоимость. Сборка долговечной лестницы потребует покупки дерева качественной породы, которая обойдется весьма не дешево. А кроме того, через некоторое время даже самая качественная древесина начнет рассыхаться и издавать скрипящие звуки. Также деревянное изделие слишком чувствительно к окружающей среде. Лучше всего для его эксплуатации и хранения подойдет помещение с невысокой влажностью воздуха и стабильной температурой. Тем не менее, при должном уходе и правильной эксплуатации изделие может прослужить долгое время.

Под воздействием внешних факторов деревянная лестница теряет свою привлекательность и становится ненадежной.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Разметка цельного косоура

Вариант изготовления косоура с кобылками

Сборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

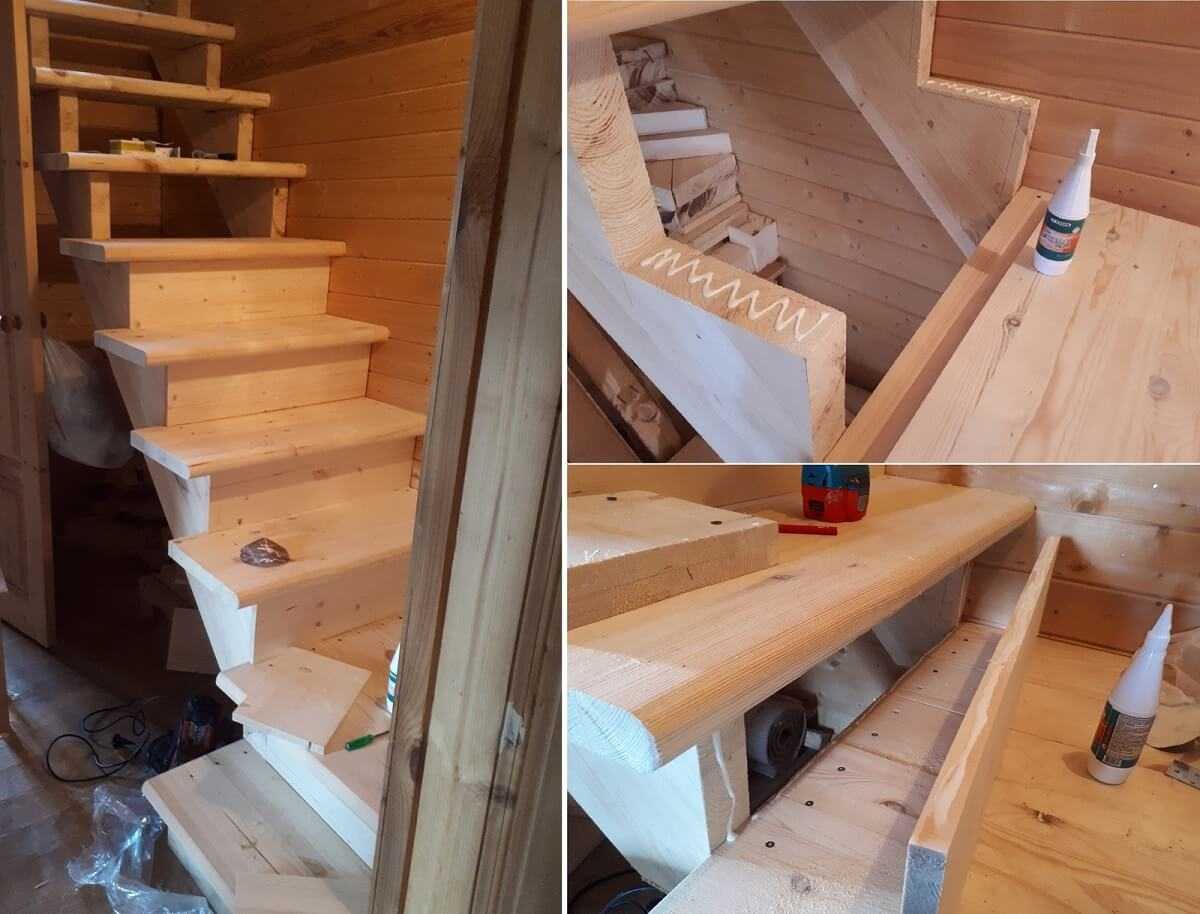

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

Способы установки ступеней на косоур

Варианты крепления ступеней к тетиве

После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.

Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

Источник

Материалы и инструменты для изготовления приставной лестницы

Много всего не потребуется и можно ограничиться только молотком, гвоздями и пилой, но мы решили сделать струны и ступени приставной лестницы красивыми, хорошо отшлифованными и защищенными от коррозии, поэтому список инструментов будет немного больше.

  1. Молоток. Можно взять небольшой, с головой граммов на 200-250 – этого будет вполне достаточно для забивки гвоздей.
  2. Пила. Она должна быть удобной, поскольку пилить придется много (минимум все ступени отрезать и делать запилы на струнах и подошве).
  3. Топор. Это у нас будет заменитель стамески, поскольку он есть почти у каждого, а вот специальный инструмент для обработки дерева может отсутствовать.
  4. Краска и кисточка. Лучше использовать глубокие пропитки, чтобы защитить дерево от коррозии, кисточка на ваше усмотрение (и валиком можно покрасить при желании).
  5. Гвозди. 80-90 мм будет вполне достаточно, некоторые используют шурупы, но мы сделаем лестницу на гвоздях – так же надежно и так же прочно получается, проверено годами.
  6. Наждачная бумага или любое средство для черновой шлифовки древесины.
  7. Рулетка или линейка с карандашом. Особенно актуально для тех, у кого глазомер дает постоянные сбои.

Собственно, больше ничего не нужно чтобы сделать струны и прибить на них ступени приставной лестницы. Если вы будете использовать металлические шпильки для стяжки струн, тогда надо будет еще несколько гаек и ключ, которым все это жестко стянуть.

Покраска и защитная обработка

После сборки все элементы конструкции необходимо покрыть защитными составами от внешнего воздействия. Лучше не использовать для этого масляную краску, поскольку она дает плотное и скользкое покрытие. Оптимальным будет нанесение на новую лестницу 2 слоев олифы, а после полного ее высыхания конструкцию можно дополнительно покрыть 2-3 слоями лака. Можно использовать грунтовку для дерева глубокого проникновения и акриловую краску — такая комбинация дает прочное и красивое защитное покрытие.

Не забываем про обработку лестницы

По окончании всех работ необходимо провести испытания, по ГОСТу деревянная конструкция должна выдерживать нагрузку в 120 кг. Необходимо испытать каждую ступеньку.

Такое изделие, даже после прекращения использования по прямому назначению, может стать стильным украшением интерьера.

Работы нельзя производить, стоя на верхней ступеньке.

Следует избегать эксплуатации изделия в дождливую погоду. По окончании работ необходимо очистить ступени от грязи. При работе на длинной лестнице нужно использовать страховочный пояс.

Подготовительные работы

После того как материал выбран, следует сразу покрыть все элементы антисептическими средствами во избежание образования грибка и плесени. Кроме того, обработанная древесина прослужит гораздо дольше. Несмотря на то, что приставная лестница имеет простую конструкцию, все же рекомендуется сделать чертеж на бумаге, чтобы представлять ее визуально, а также проставить все размеры.

При подготовке к возведению конструкции необходимо собрать инструменты. Под рукой должны быть следующие приспособления:

  • рулетка;
  • пила;
  • шуруповерт;
  • саморезы;
  • строительный клей.

Для укрепления лестницы можно подготовить металлические стяжи, а для удобства в использовании – специальные штыри, которые буду жестко фиксировать конструкцию при ее установке на почве.

Испытание лестницы

По такому же методу испытывают и пожарные лестницы

На производстве эту операцию проводят с каждой лестницей после изготовления и каждые полгода (неплохо делать это и дома), тем более операция несложная.

  1. Лестницу устанавливают под углом 75 градусов (плюс минус пять), это ее рабочее положение.
  2. В середине одной из ступеней средней части прикладывают статическую нагрузку 120 кг (вешают груз). Причем подвешивать его следует через жесткую накладку перекрывающую 10 сантиметров ширины ступени (имитация нагрузки от ступни).
  3. Осматривают лестницу.

Если не произошло потери прочности и не видно повреждений лестница считается прошедшей испытание.

Надеюсь в нашей статье мы дали исчерпывающий ответ на вопрос — как сделать своими руками приставную деревянную лестницу? Выполненная в соответствии с нашими рекомендациями лестница будет по-настоящему надежной и безопасной. Работайте на ней с удовольствием.

Приставная лестница своими руками

Приставная лестница своими руками

Приставная лестница относится к категории наиболее универсальных и простых в изготовлении систем. С помощью такой лестницы можно получить доступ к крыше, чердачному этажу, высоким веткам деревьев и прочим подобным объектам.

При строительстве приставной лестницы самое главное — обеспечить ее надежность и прочную фиксацию при установке

Стандартная конструкция

Такая лестница предельно проста в самостоятельном изготовлении. Подготовьте сосновый брус сечением 3х5 см для изготовления перекладин и брус из того же материала сечением 4х5 см для опор.

Конструкция лестницы

Древесина опор и перекладин должна иметь одинаковую влажность. Сопряжение элементов выполняется с применением стандартного соединения типа «шип-паз». Дополнительно шипы смазываются клеем. Подходит любой универсальный связующий состав.

Чертеж приставной лестницы: 1 — тетивы, 2 — перекладины, 3 — шип, 4 — паз (гнездо), 5 — сборка лестницы

Оптимальная ширина лестницы – 400-600 мм, ступени удобнее всего размещать с шагом в 250-350 мм.

Первый шаг. Нарежьте брус меньшего сечения на нужное количество перекладин.

Второй шаг. Подготовьте на торцах заготовок под перекладины прямоугольные шипы. Длина шипов должна равняться ширине опоры. Минимальное сечение шипа – 15х30 мм, лучше делайте больше.

Шип

Третий шаг. В опорных тетивах наметьте гнезда под шипы и просверлите отверстия такого размера, чтобы шипы входили в готовые гнезда максимально плотно. Но и слишком тугим сопряжение тоже быть не должно – древесина может треснуть. Поэтому делайте гнезда размером примерно на 2-3 мм меньше, чем шипы.

Четвертый шаг. Зафиксируйте опору на устойчивой поверхности и закрепите в ней все перекладины. После этого последовательно и максимально качественно установите ступени во вторую опору.

Делается это очень просто: сначала вы укладываете опору под некоторым углом и поочередно вставляете ступени на полшипа. После установки следующей ступени шип предыдущей перекладины загоняйте в гнездо полностью.

Схема соединения

В использовании каких-либо дополнительных крепежей обычно нет необходимости. Однако для повышения жесткости и надежности конструкции можете дополнительно сбить шипы с гнездами гвоздями.

Чтобы лестница устойчиво стояла на поверхности, срежьте нижний край опоры под некоторым углом. Если лестница будет устанавливаться на грунт, лучше сразу набейте на каждый срез металлический шип либо резину.

Складная модификация

Более удобным для хранения и транспортировки вариантом является складная приставная лестница.

Лестница складная приставная

В данном случае опоры будут собираться из бруса 4х4 см. Для изготовления перекладин используйте доски 10х2 см.

Порядок изготовления этой лестницы отличается лишь тем, что вам нужно будет собрать не одну, а три секции, скрепив их в дальнейшем при помощи муфт. В остальном же сборка практически не отличается от изготовления предыдущей конструкции.

Первый шаг. Нарежьте брус в соответствии с выбранной длиной секций.

Второй шаг. Нарежьте доску размером 6х2 см на 4 пластины. Каждая пластина должна иметь длину 30 см.

С одной стороны муфта должна быть чуть свободнее, иначе ее не получится надеть на продольную перекладину следующей секции.

Лестница складная приставная

Для обеспечения такой возможности используйте следующий прием. Обмотайте небольшой кусок бруса 4х4 см скотчем в несколько слоев, чтобы немного увеличить толщину бруска. После этого возьмите продольную перекладину и с того края, где будет находиться стационарная муфта, нанесите клей примерно на 15 см длины. Приложите обмотанный ранее скотчем брусок к торцу обработанной клеем опоры.

Наложите коробку муфты на оба сопряженных фрагмента, еще раз проклейте и крепко обмотайте прочным шнуром. Дайте изделию высохнуть и выньте брусок со скотчем.

Третий шаг. Распилите доску 10х2 см на две одинаковые продольные части – так вы получите заготовки для перекладин. По такой же схеме заготовьте необходимое количество ступеней.

Четвертый шаг. Соберите запланированное количество секций. Для соединения можете использовать рассмотренный выше метод с муфтами, еще более простой вариант – приклеивать ступени к опорам и плотно обматывать капроновой веревкой.

Пятый шаг. Дайте готовой лестнице высохнуть и покройте ее водоотталкивающим составом.

Изготовление трафарета для разметки тетивы лестницы

При изготовлении трафарета для разметки тетивы лестницы следует прибить два бруска к прямоугольному куску фанеры параллельно кромкам тетивы таким образом, чтобы расстояние между ними было равно ширине тетивы. Далее трафарет нужно положить на тетиву и начертить на нем опорную линию. Затем следует снять рейки с шаблона ступени и положить его на трафарет для пазов таким образом, чтобы опорные линии совпадали. Необходимо прочертить линии, которые будут соответствовать сторонам ступени. Проступь нужно расположить на трафарете к линии проступи и обвести ее. Если возникнет необходимость, можно расширить отверстие на расстояние, равное промежутку между фрезой и круглым фланцем фрезерной машины.

Для проступи с помощью дрели и лобзика нужно сделать в трафарете увеличенное отверстие. Тетиву следует положить на козлы и установить на ней трафарет. Затем линию первой проступи необходимо совместить с линией проступи трафарета и временно прибить трафарет к тетиве. После этого следует пройти тетиву фрезой на глубину 15-20 мм в несколько проходов. Когда работа будет окончена, рекомендуется обработать углы пазов долотом.

При монтаже соединения на клиньях пазы тетивы следует расширить с уклоном к задней части, чтобы они приобрели трапециевидную форму.

Далее описано, как крепить ступени к тетиве лестницы.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

В зависимости от способа опирания ступеней винтовые лестницы из дерева, возводимые своими руками, можно разделить на четыре типа.

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии

Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами

Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.
