Винтовая лестница по праву считается королевой среди лестничных систем. Всегда роскошная, с непревзойденным дизайном — такая конструкция служит центральным декоративным элементом, вокруг к

Подготовка материала и инструмента

Для обустройства понадобятся:

  • профильная труба в необходимом количестве;
  • сварочный аппарат и электроды;
  • болгарка и специальные круги;
  • уголок металлический;
  • основа для ступеней (проступь), она делается из камня, дерева, пластика;
  • молоток;
  • перфоратор и сверла.

Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.

Не забываем подготовить инструмент

Сборка системы

Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.

Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.

Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.

Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.

Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.

Установка ступеней

Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.

В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.

Покраска конструкции

Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.

Монтирование ограждений

Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.

Не забываем про ограждения

Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.

Инструкция к калькулятору металлической лестницы с поворотом 90 градусов

Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

 а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

 б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.

Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.

Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг»  (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.

Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг»  (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:

  • Металлическая лестница                                                                                  — 1.а.-2.в.-3.а.-4.а.
  • Металлическая лестница с тетивой зигзаг                                                  — 1.а.-2.в.-3.а.-4.б.
  • Металлическая лестница с поворотом на 90°                                             — 1.б.-2.а.-3.б.-4.а.
  • Металлическая лестница с поворотом на 90° и тетивой зигзаг            — 1.б.-2.а.-3.б.-4.б.
  • Металлическая лестница с поворотом на 180°                                           — 1.б.-2.б.-3.б.-4.а.
  • Металлическая лестница с поворотом на 180° и тетивой зигзаг          — 1.б.-2.б.-3.б.-4.б.

Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

  • Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
  • Н1 — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
  • h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
  • h1 – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

  • размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + hо = 60..65 см ;
  • возле центрального столба глубина проступи не должна быть меньше 10 см;
  • если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
  • ширина ступени не должна быть меньше 90 см;
  • размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
  • если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
  • толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

  • R = 1,8 метра – внешний радиус;
  • r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
  • Н = 3 м – общая высота;
  • Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L1 ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L1 = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L2 ) вычислим аналогично.

L2 = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L1 и L2 на 19, мы получаем значение глубины проступи у внутреннего края (h1 = 19см) и у внешнего края (h2 = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (Lо ) и глубину проступи (hо ) в этом месте.

Lо = ¾×2πR1. где R1 = 2/3 R = 1,2 м следовательно

Lо = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + hо = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н1 должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Установка винтовой лестницы своими руками из металла: чертежи конструкции

Винтовые лестницы из металла могут быть наружного и внутреннего использования. Если металлическая лестница устанавливается снаружи, она должна гармонировать с оконными решетками и входной дверью. В этом случае довольно уместными будут конструкции винтовых кованых лестниц. Если лестница устанавливается внутри помещения, желательно, чтобы ее дизайн поддерживал стиль интерьера. Винтовые лестницы из металла могут быть сборными, литыми, сварными.

При самостоятельном изготовлении винтовых металлических лестниц рекомендуется ознакомиться и воспользоваться готовыми схемами и чертежами конструкций, которые адаптируют под индивидуальные размеры.

Установка винтовой лестницы своими руками из металла: чертежи конструкции

Винтовые лестницы из металла могут быть наружного и внутреннего использования. Если металлическая лестница устанавливается снаружи, она должна гармонировать с оконными решетками и входной дверью. В этом случае довольно уместными будут конструкции винтовых кованых лестниц. Если лестница устанавливается внутри помещения, желательно, чтобы ее дизайн поддерживал стиль интерьера. Винтовые лестницы из металла могут быть сборными, литыми, сварными.

При самостоятельном изготовлении винтовых металлических лестниц рекомендуется ознакомиться и воспользоваться готовыми схемами и чертежами конструкций, которые адаптируют под индивидуальные размеры.

Ступени винтовой лестницы нанизаны узкой частью на обсадную опорную трубу

Расчет металлической конструкции

Расчет всех параметров лестничной системы осуществляется с учетом следующих моментов:

  • чтобы передвижение по лестнице было безопасным, расстояние между соседними витками винтовой конструкции должно быть не менее 2 м;
  • если конструкция является основной и устанавливается в помещении, диаметр проема должен соответствовать размеру 200 см, а длина ступени 80 см;
  • несущая металлическая опора должна быть выбрана в виде трубы с диаметром не меньше 5 см;

Современная винтовая лестница из металла и стекла

  • ширина проступи (ступени) по средней линии составляет не меньше 20 см;
  • если винтовая лестница окружена периметральными стенами, расстояние от поручня до поверхности стены должно быть около 10 см, чтобы при передвижении по лестнице было удобно держаться за поручень;
  • не стоит увеличивать угол подъема лестницы выше 45 градусов;
  • винтовая металлическая лестница должна иметь качественное и устойчивое ограждение;
  • для безопасного передвижения по ступеням наружной лестницы рекомендуется использовать антискользящие покрытия.

Для безопасного передвижения винтовую лестницу лучше оборудовать надежными перилами и антискользящим покрытием ступеней

Решив изготовить металлическую лестницу самостоятельно, необходимо знать, что такая конструкция потребует знаний и опыта работы со сварочным аппаратом. Самостоятельному изготовлению подлежат металлические конструкции винтовых лестниц на второй этаж эконом-класса. Устройство таких лестниц предусматривает крепление ступеней к опорной металлической стойке. Все элементы лестницы готовятся отдельно в комфортных условиях, а в помещении производится сама сборка лестницы.

Металлическая винтовая лестница — вид сверху

Подготовка элементов и деталей лестницы

Все элементы лестничной конструкции предварительно заготавливаются согласно чертежам и схемам:

  • трубу несущей стойки обрезают по размеру высоты помещения;
  • трубу большего диаметра такого же размера;
  • металлический стержень для изготовления больцевых креплений;
  • уголок металлический для изготовления ступеней.

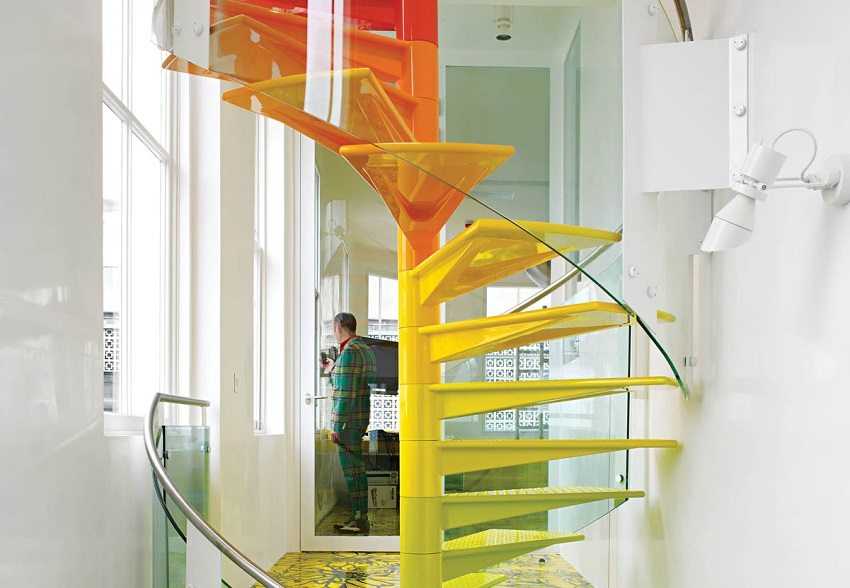

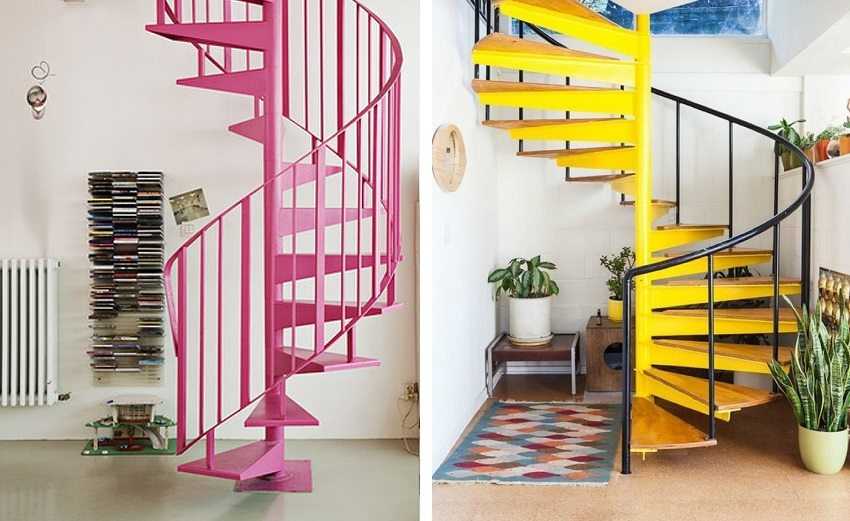

Винтовые металлические лестницы, окрашенные в яркие цвета

Из трубы большего диаметра нарезают цилиндры для втулок-гильз, которые будут фиксировать ступени на определенной высоте. Длина втулки должна соответствовать высоте ступени. Втулки-гильзы должны плотно нанизываться на опорную трубу. Если между трубой и гильзой остается небольшой зазор, дополнительно приваривают кольца для уплотнения. После выполнения работ все сварочные швы зачищают.

Металлический уголок нарезают по шаблону ступеней и сваривают из этих элементов каркас для ступеней. К каждой ступени приваривают гильзу-втулку и также зачищают швы. Подготавливают больцы.

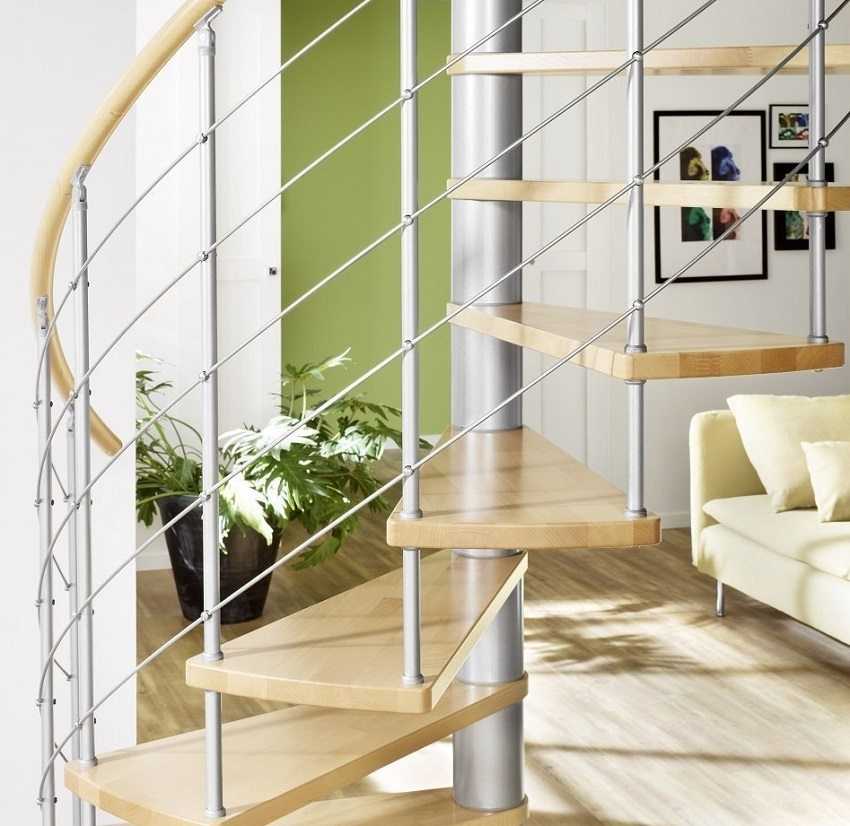

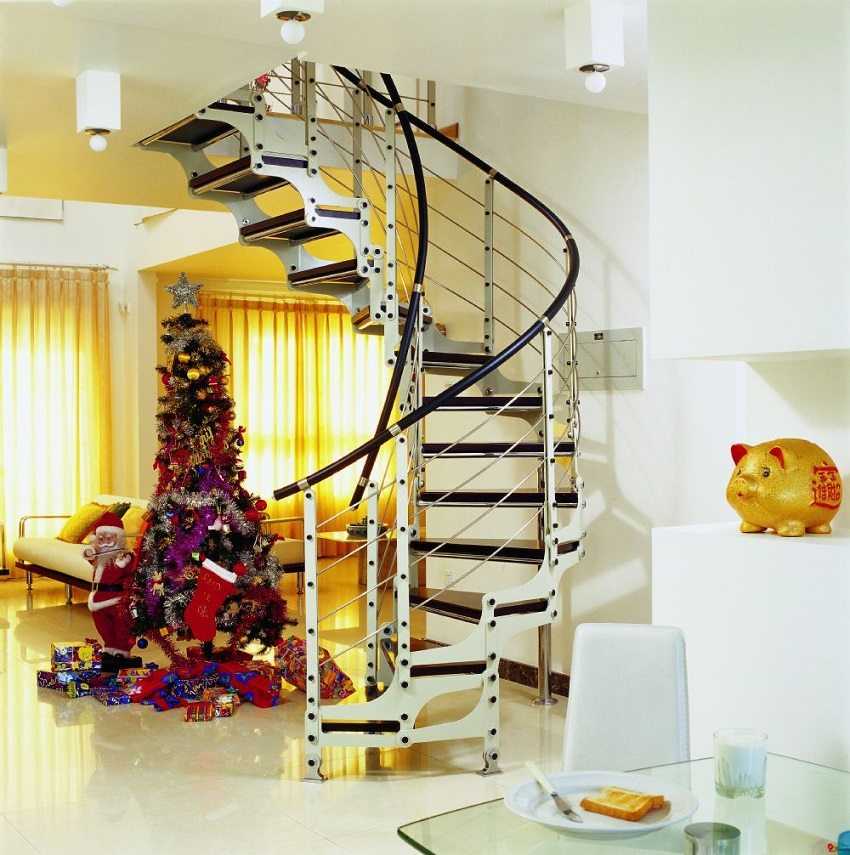

Сборная металлическая винтовая лестница заводского изготовления

Винтовые лестницы имеют очень узкую ширину ступени по линии перемещения. Во время движения по такой лестнице нога, которая ступает ближе к центральной опоре, опирается на часть ступени с меньшей шириной. Это может привести к соскальзыванию ноги, особенно при перемещении вниз.

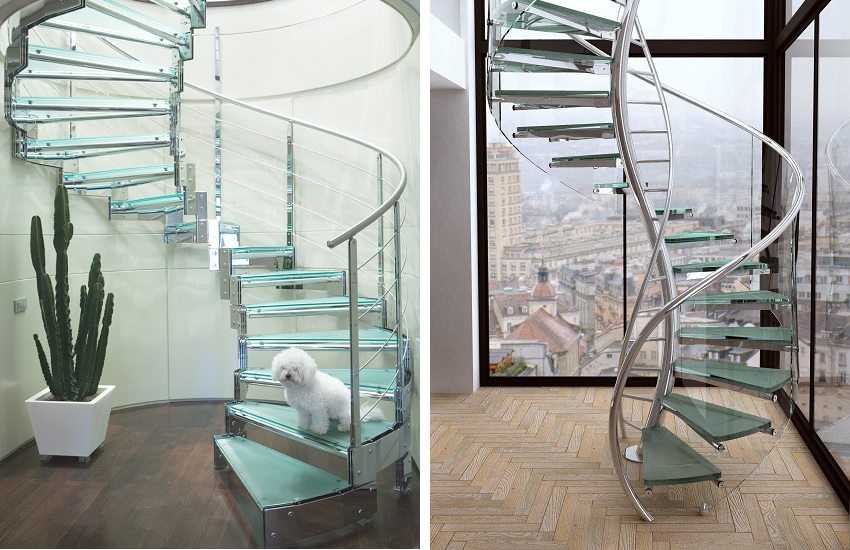

Винтовые лестницы из стекла и нержавеющей стали выглядят легкими и воздушными

Далее производят сборку всех деталей и элементов винтовой лестницы. Одну за другой на опорную трубу нанизывают втулки со ступенями. Когда все ступени будут собраны, их положение выравнивают согласно чертежам, и все части сваривают между собой. Все сварочные швы шлифуют. Металлическую поверхность лестницы обрабатывают грунтовкой и покрывают краской. Каркас ступеней заполняют облицовочным материалом.

Когда лестница со ступенями смонтирована, приступают к установке ограждений и перил.

Для наглядности процесса монтажа можно использовать фото винтовых лестниц на второй этаж в частном доме.

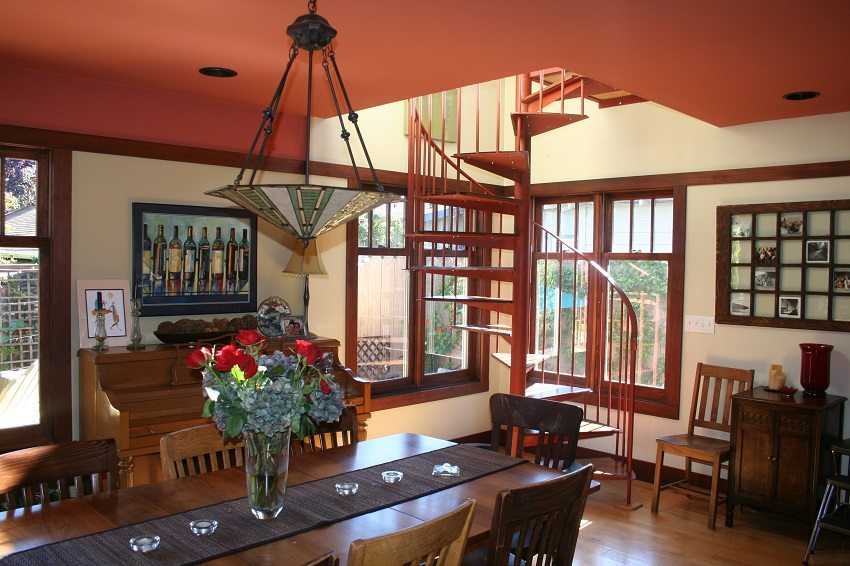

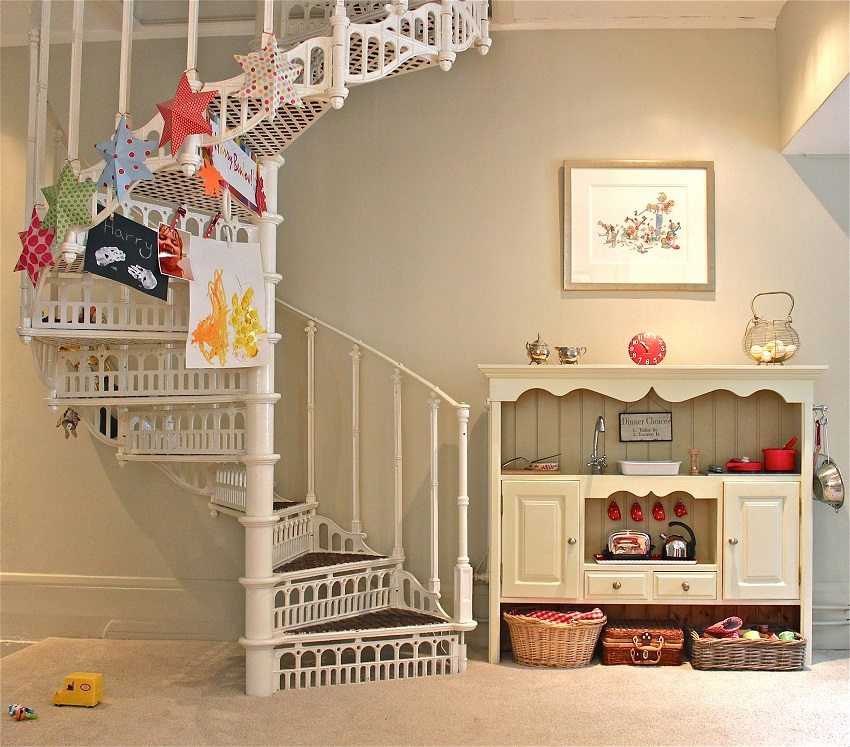

Окрас лестницы гармонирует с цветовым решением интерьера

Как сделать расчет винтовой лестницы онлайн

Можно самостоятельно провести все требуемые расчеты и замеры при выполнении проекта винтовой лестницы. Однако, существуют специальные программы, которые помогают быстро и просто провести требуемые замеры, составить чертеж и визуализировать получившиеся рисунки. Таким образом, можно будет получить полное представление о том, как готовая лестница будет выглядеть в интерьере.

В частности это такие программы как:

  • Онлайн-калькулятор;
  • 3D конструктор;
  • Autocad.

Наиболее популярными и востребованными считается онлайн-калькулятор, а также программа Автокад. Достаточно внести только требуемые данные и программа сама проведет расчет и предложит наиболее оптимальное решение. Можно получить визуализацию уже готовой конструкции со всех сторон, а также ее разрезы, что позволит определить, насколько она будет прочной и безопасной.

Виды лестниц и требования к ним

С распространением моды на дома в несколько этажей встал вопрос о целесообразности возведения лестницы к верхним этажам. Дело в том, что существует множество видов и вариаций лестниц как из дерева, так и из других материалов. Причем каждый из них имеет свою особенность и монтируется исходя из размеров помещения, возможностей и предпочтений хозяина.

Лестницы бывают следующих видов:

  1. Маршевая. Это простая прямая лестница со ступеньками, которая ведет на второй этаж. Могут быть одномаршевыми, двухмаршевыми, трехмаршевыми и многомаршевыми, прямыми и поворотными. Расположение такой лестницы подразумевает большое количество места в помещении. Для экономии места можно соорудить конструкцию поворотного типа (четвертьоборотная — 90 градусов, полуоборотная — 180 градусов). На повороте устанавливаются трапециевидные ступеньки.
  2. Винтовые. Эти лестницы поворачиваются на 360 градусов вокруг оси и направлены вверх. Такой вариант используется в том случае, если в помещении мало места.

Также нужно, чтобы конструкции отвечали всем требованиям, где главные — лестница должна быть комфортной и безопасной. По ней должно быть легко подниматься, даже держа в руках разнообразные тяжелые вещи.

Поэтому самым комфортным вариантом является сооружение именно маршевой лестницы, но тут есть один недостаток: такая конструкция занимает много места.

Его можно компенсировать, соорудив под лестницей дополнительную комнату в роли комода или гардероба. Очень мало места занимают винтовые виды, но конструкция такой лестницы сложная в исполнении, и не представляется возможным затащить по ней на второй этаж большие, тяжелые предметы (такие как мебель или техника для дома).

Помимо упомянутых, есть еще целый ряд требований к ним, а именно:

  1. Если лестница не прилегает к стенке, то перила необходимо устанавливать с двух сторон. Их высота должна быть не менее 800 мм. Если в доме имеются маленькие дети, то балясины (детали, которые поддерживают поручень) должны располагаться через каждые 100 мм.
  2. Конструкция должна выдерживать вес около 350 кг/м². Такой стандарт установлен для обычных жилых домов.
  3. Ширина ступеней должна быть от 200 до 300 мм. Нельзя чтобы ступеньки были мокрыми, поэтому нужно продумать их фактуру и будущее покрытие.
  4. Вся конструкция должна надежно фиксироваться, поэтому крепления нужно подбирать не из дешевых.
  5. Ширина пролета должна быть от 1000 до 1200 мм.

Перейдем теперь к расчетам и строительству.
