Что собой представляет лестница с забежными ступенями?

Как сделать расчеты

Для того чтобы рассчитать длину конструкции, для начала необходимо вычислить высоту помещения, где будет располагаться лестница. После – сложить ее с шириной потолочного перекрытия. Полученный результат делим на значение высоты подступенника и на выходе получаем число ступенек. Умножаем полученное число на ширину одной ступени и в итоге получаем необходимое значение длины.

При расчете ширины проема необходимо из значения высоты помещения вычесть просвет (по стандарту, он составляет 1900 мм). Полученный результат делим на высоту одной ступеньки. В итоге получаем число, показывающее количество ступеней, которое будет находиться под перекрытием. Остальные в таком случае располагаются в свободной зоне.

Умножаем их количество на ширину одной ступеньки и получаем ширину проема.

Для расчета угла наклона лучше всего воспользоваться специальной компьютерной программой, калькулятором лестниц или же методом пропорций. Но первый вариант все же предпочтительней для новичка. Он позволяет избежать ошибок и неточностей.

Винтовая конструкция рассчитывается по аналогичному сценарию с забежной. Главное – четко определить ее конфигурацию.

Графический метод

Самой важной частью в изготовлении лестницы является грамотно составленный чертеж или эскиз. На нем должны быть детально проработаны все аспекты, с указанием размеров каждого вышеперечисленного параметра

Даже использование всевозможных калькуляторов и программ-конструкторов лестниц не избавляет от надобности изготовления чертежа. Он необходим для любого типа конструкции, включая самый простой – маршевый.

Калькуляторы онлайн

При проектировке лестницы «с нуля» лучше всего пользоваться калькуляторами онлайн. Они представляют собой ряд программ для помощи в этом деле. Вот некоторые из них:

  1. StairCon.
  2. Compass/ND.
  3. Stair Designer.
  4. Solid Works.
  5. Consultec Staircon.

Существует ряд ресурсов, на которых можно рассчитать все параметры

Программы-конструкторы для расчета

Для самостоятельного конструирования лестницы с забежными ступенями можно воспользоваться многочисленными программами, найти которые на нашем сайте не составит труда. Работать с ними невероятно просто. Для начала необходимо прописать ряд параметров:

  1. Тип конструкции.
  2. Длина марша.
  3. Высота и ширина одной ступени.
  4. Материал изготовления будущей лестницы.

Дополнительно может быть предложено выбрать цвет лестницы и ее декоративное оформление, чтобы представить ее в более полном виде.

Такие программы располагаются на нашем портале или сайтах непосредственно производителей лестниц любой сложности. Воспользовавшись одной из таких утилит, можно воочию увидеть плоды своей фантазии, а также узнать, сколько будет стоить ее изготовление.

Описание и особенности

Лестница с забежными ступенями представляет из себя маршевую лестницу с поворотом на 90 или 180 градусов. Ее особенностью являются забежные ступени, позволяющие значительно сэкономить площадь которую занимает лестница после установки. Забежные ступени устанавливаются в месте поворота лестницы вместо промежуточной площадки.

Лестница с забежными ступенями и поворотом 90 градусовЛестница с забежными ступенями и поворотом 180 градусов

Рассмотрим основные преимущества и недостатки. К плюсам лестниц такой конструкции можно отнести:

  • занимают мало места
  • эстетическая привлекательность
  • визуально делают помещение шире

к минусам:

  • сложность расчетов
  • забежные ступени уже обычных, что вызывает неудобства
  • повышенная травмоопасность

Плюсы и минусы

Главное достоинство, которым обладает забежная лестница — компактность. В месте, где в обычных конструкциях с прямыми маршами расположена горизонтальная площадка, укладывают ступени, увеличивающие подъем. При повороте на 90° разница высот составляет 30-50 см (2-3 ступеньки). Чем шире пролет, тем больше проступей можно разместить на винтовом участке, сохраняя оптимальную высоту шага.

Второй плюс — лестница с забежными ступенями очень оригинальна

Изогнутая или округлая форма конструкции привлекает внимание посетителей, украшает любой интерьер, гармонично вписывается в классический или современный стиль

Нестандартную форму можно отнести и к недостаткам. Передвигаться по необычной лестнице поначалу не очень удобно. Со временем вырабатывается привычка, спуск или подъем не вызывают затруднений. Поворотные конструкции сложнее и дольше монтировать, чем стандартные. Требуются тщательный расчет и подгонка по месту. Забежные лестницы индивидуальны. Типовых решений не существует.

Самостоятельное изготовление

Самая трудоемкая часть работы при самостоятельном изготовлении будет заключаться в подготовительной части. Сначала потребуется время, чтобы сделать детали лестницы. Начинают работу с изготовления ступеней и подступенков.

По чертежам делают ровные и поворотные ступени. В самой узкой части поворотной ступени вырезают уголки. Для монтажа каждой ступеньки понадобятся четыре уголка для крепления и по два подпорных брусья на каждую из них.

После делается лекало. С его помощью на тетиве или лестничном косоуре производят разметку. В заключение изготавливают опорные столбы. Именно они выступают в качестве опоры для косоуров или тетивы.

Установка поворотной лестницы производится на каркас при каркасном методе. В случае использования косоуров ее ставят на косоуры. В зависимости от конструкции лестницы, косоур возможен один в центральной части лестницы. Их также может быть два, если они установлены по бокам, или три: два боковых и один центральный элемент.

Тетива представляет собой балку, удерживающую ступени. Ступени вставляются в пазы, заранее выпиленные по бокам доски. Косоур отличается от тетивы тем, что опорная часть для ступени выпиливается в верхнем слое доски, а ступени укладываются поверх опоры.

Монтаж начинают с крепления пристенного косоура. Его фиксируют на стене винтами. Опорные столбы устанавливают вторым этапом. Лучше всего их забетонировать. На них монтируется внешний косоур.

Ступени как непрерывное полотно изготавливаются похожими друг на друга. Монтаж начинают с установки стандартных частей, а затем устанавливают забежные элементы.

Самую узкую их часть фиксируют на опоре.

Все ступени крепятся горизонтально. Тетиву (косоур) и ступени соединяют посредством металлического уголка (4 шт. ) и опорного бруса (2 шт. ). При установке корректируются все погрешности, которые впоследствии будут влиять на надежность и прочность конструкции.

После монтажа горизонтальных делают угловые ступени. К опоре они должны прилегать очень плотно. Если не удается зафиксировать ступень очень плотно, то лучше ее заменить, сделав новый элемент.

За установкой ступеней проводится монтаж подступенков. Их крепят снаружи или внутри ступени. Следующим этапом идет установка проступей. Их монтируют аналогично подступенкам.

В заключительной части монтажа лестницы делают ограждения (балясины) и сами перила.

Фиксируют их при помощи опорных столбов и стальных шпилек. Затем делают балясины. Для их монтажа используют шканты. В проступи сверлят отверстия и заливают клеем.

Далее при помощи инструмента (киянки) забивают шканты в отверстия. В нижней части балясины сверлят аналогичное отверстие и производят ее насадку на шкант. Таким образом формируются перила. После всю лестницу красят и покрывают лаком. На этом работы по монтажу заканчиваются.

Расчёт конструкции

Сначала конструкцию надо спроектировать, привязать к условиям места расположения, точно рассчитать размеры, исходя из следующих правил:

  1. Высота лестничной конструкции не может составлять менее 2-х метров, замеряется от пола нижнего этажа до верхнего пола.
  2. Размер отведённого под лестницу места диктует длину её проекции по полу.
  3. Параметры лестничного проёма определяются в соответствии с конструктивными особенностями перекрытия.
  4. Глубина проступи обычно соответствует эргономическим нормам в 25-30 см, возможны варианты на усмотрение хозяина.
  5. Подступенок не должен быть выше 22 см.

Пример расчёта размеров:

  • А – высота конструкции: 240 см;
  • Б – длина проекции: 380 см;
  • В – ширина ступени: 27 см;
  • Б : В = 380 : 27 = 14 ступеней;
  • А : 14 = 240 : 14 = 17,1 см – высота подступенка;
  • по теореме Пифагора находим длину косоура (К) : А2 + Б2 = К2, которая составит 45 см.

Это интересно: особенности расчета деревянных лестниц.

Необходимый инвентарь

Основными инструментами и материалом, которые используются для сооружения деревянной лестницы на косоурах своими руками, являются:

  • Древесина для создания опорных элементов. Ее толщина должна быть не менее 6 мм;
  • Готовые ступени или доски для их изготовления;
  • Карандаш и линейка-угольник, для нанесения разметок на древесину;
  • Рулетка;
  • Анкерные болты;
  • Тяжи;
  • Уровень;
  • Деревянные закругленные брусья или ламели. Из них будут сооружаться перила;
  • Электролобзик;
  • Саморезы;
  • Шуруповерт или отвертка.

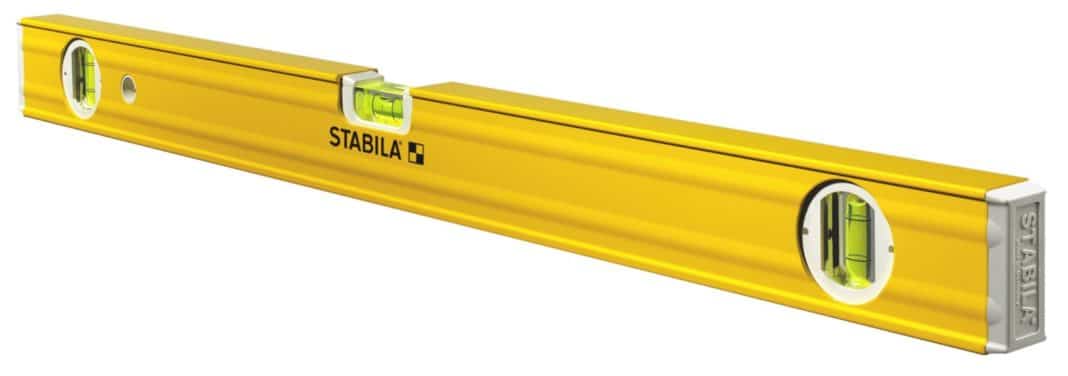

Для монтажа лестницы на косоурах понадобится уровень

Также для обрезки древесины может использоваться пила, ножовка по дереву и даже болгарка. Для надежности фиксации ступеней, дополнительно может использоваться столярный клей. А при сооружении ступеней закрытого типа фиксация проступи с подступенником производится с помощью саморезов и металлических уголков.

Важные моменты при изготовлении и устройстве лестницы своими руками

При строительстве и последующей установке следует руководствоваться советами профессиональных рабочих. Вот важнейшие из них:

  1. Крепеж производится только при помощи нержавеющих соединительных элементов (чтобы не повредить основную часть со временем).
  2. Использовать нужно не только саморезы. Скрытый крепеж на клей увеличит долговечность конструкции и положительно повлияет на ее прочность.
  3. Следите за своим детищем. В некоторых местах со временем придется немного подкрутить крепеж либо установить дополнительные опоры.

Пользуясь вышеперечисленными советами, владелец частного дома сможет самостоятельно построить лестницу любого типа.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

  1. Высоту.
  2. Длину.
  3. Ширину.
  4. Угол наклона.
  5. Число ступеней.
  6. Высоту проступи.
  7. Ширину ступени.
  8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

  1. Высокий уровень комфортабельности – 1,5 м.
  2. Среднее значение зоны комфорта – 1-1,2 м.
  3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
  4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

  1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

  1. Среднее значение зоны комфорта – 1,4 м.
  2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

  1. Высота лестницы.
  2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Расчетные параметры перил, поручней и ограждений для лестниц

Определившись с основными параметрами лестницы на второй этаж, приступают к расчету перил и ограждений лестничной конструкции. На этом этапе расчета следует определить:

  • высоту ограждения (балясин);
  • длину и ширину поручней и перил;
  • высоту опорных тумб (крайних балясин).

Рекомендуемая ширина перил и поручней 10 см. Благодаря такой величине любому человеку будет комфортно на них опираться. Оптимальная высота поручней лестницы составляет 90 см. В таком случае балясины будут иметь высоту около 80 см. Но здесь необходимо учитывать тот факт, что балясины вставляются в специальный паз, поэтому его глубина берется в расчет при определении высоты стоек.

Рекомендуемые параметры обустройства перил и поручней

При расчете высоты опорной тумбы учитывается способ ее монтажа. Если опорная балясина фиксируется на ступени, то ее высота будет совпадать с высотой всех балясин. Если же она монтируется в полу, следует учесть расстояние от пола до ступени.

Длина перил и поручней соответствует длине всего лестничного пролета. В некоторых моделях лестниц встречаются перила, немного выступающие за пределы марша. Предлагаем ознакомиться с различными фото перил для лестниц.

Надежные перила — залог безопасного передвижения по лестничному маршу

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

  1. прямая АС делит угловую ступень пополам;
  2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

Требования безопасности поворотной лестницы с забежными ступенями

Не стоит забывать о том, что хождение по деревянной лестнице должно быть максимально безопасным, так как передвигаться по ней могут и взрослые, и дети. Поэтому следующие рекомендации носят настоятельный характер:

  1. количество ступеней в одном лестничном марше обязательно делать не меньше 3-х и желательно, чтобы общее их число было нечетным – психологически удобнее начинать и заканчивать восхождение с одной и той же ноги;
  2. высота ограждения должна превышать уровень центра тяжести человека, в среднем этот параметр колеблется от 90 до 120 см;
  3. крепеж конструкции должен производиться непосредственно к несущим элементам перекрытия.

Монтаж своими руками

Изготовить и смонтировать лестницу самостоятельно гораздо сложнее, чем использовать готовый комплект для сборки. Однако у такого варианта есть ряд преимуществ:

  • гораздо меньшая «цена вопроса» в связи с экономии на работе и возможности приобрести более бюджетные материалы;
  • возможность проявить фантазию и не опираться на готовые проекты, а разработать собственный, уникальный и точно соответствующий компоновке и дизайну строения;
  • получение удовлетворения от самостоятельно сделанной работы.

Для человека, ранее мало занимавшегося ремонтными и строительными работами, лучше остановить выбор на полностью деревянной модели максимально простой конструкции. Забежная лестница на тетивах или косоурах – лучший вариант для начинающего строителя.

Этапы работ:

  • выполнение замеров, уточнение возможных поправок и выбор типа лестницы;
  • создание эскизного проекта с тщательным расчетом всех параметров конструкции;
  • закупка необходимых материалов и инструмента, крепежных изделий (в зависимости от планируемого способа соединения деталей);
  • подготовка материалов к сборке – распил, подгонка, поверхностная отделка;
  • монтаж.

При этом следует учесть, что выбранный тип конструкции следует проверить не только на совпадение размеров и удобство использования, но и на нагрузочную способность. Так, лестница забежная на косоурах (с одной несущей балкой), возможно, удовлетворяет условиям прочности в целом. Но при креплении ступеней и подступенков только посредине есть риск их перекоса в процессе эксплуатации или поломки из-за плохо распределенной нагрузки. Закрепленные с двух сторон проступи и подступенки дают больше уверенности в долговечности модели.

При монтаже на тетивах выбор между способами крепления делается в пользу более простого для монтажника, как и установке на косоуре.

Важно помнить, что любые пазы в досках или брусьях требуют специального инструмента – фрезера. В противном случае получить ровные, одинаковой глубины пазы, не требующие дополнительной обработки перед монтажом, получить крайне сложно

Деревянные детали перед установкой или полностью собранную конструкцию необходимо обработать антипириновыми и антисептическими составами, снижая тем самым риск пожара и повреждения древесины вредителями. Дополнительная обработка морилкой, лаком или краской увеличивает привлекательность изделий и даем им дополнительную защиту от влаги, действия ультрафиолета и механических повреждений.

Общие рекомендации

Уклон лестницы: схема

Для любого вида П-образной лестницы используют уклон, не превышающий 45 градусов, а при условии, что конструкцией будут пользоваться пожилые люди или дети, – 30 градусов. Это станет залогом безопасного и комфортного подъёма и спуска.

Материалом для такой лестницы может быть дерево, металл, бетон, плитка, ламинат и т.д. Можно выполнить комбинированную конструкцию, используя для каркаса, например, металл, а ступени сделать из дерева. Это позволит вписать П-образную лестницу в любой интерьер. К тому же, при проведении ремонтных работ некоторые покрытия легко заменяются, и вы получите абсолютно новую лестницу.

Делятся П-образные лестницы на два вида:

С забежными поворотными ступенями. Они располагаются на месте возможной площадки. Это позволяет сэкономить место и сделать конструкцию визуально меньше, элегантнее. Наличие таких ступеней снижает удобство эксплуатации

При проектировании такой лестницы важно грамотно произвести расчёты. Сужающиеся ступени должны сохранять комфортную для перемещения ширину: 10 сантиметров – в самой узкой части и 25-30 сантиметров – в средней части проступи

При изготовлении также могут возникнуть трудности при нарезке заготовок.
С площадкой. Такая лестница очень привычна всем в использовании. Она наиболее комфортна при условии переноса тяжёлых вещей, да и при подъёме есть место для отдыха. Внешний вид П-образных лестниц с площадкой отличается внушительностью и массивностью. Но они занимают больше места, в отличие от лестниц с поворотными ступенями, и, соответственно, требуют более весомых затрат материала.

Готовые варианты конструкций

Помимо собственного расчета, который для непрофессионала сопряжен с вероятными ошибками и неточностями, при проектировании можно использовать онлайн-калькуляторы и готовые решения.

Первый путь облегчает расчеты, но оставляет вероятность неточности из-за неверных замеров. Однако прикидочный вариант конструкции (с подгонкой деталей по месту) в таком варианте возможен.

Для более быстрого, без проблем, монтажа лучше приобрести готовую модель. Например, забежные лестницы 180:1 представлены в компаниях, производящих такие товары, в двух-трех вариантах как минимум. Комплект для сборки поставляется с инструкцией по установке, подогнанный и проверенный по размерам. Благодаря намеренно упрощенной системе креплений смонтировать такую лестницу может начинающий мастер-ремонтник. Недостатком готового решения являются неизменные размеры – придется подгонять проем под лестницу, а не лестницу под проем. Поэтому приобретать такой комплект лучше на стадии строительства дома, пока есть возможность внести коррективы в компоновку помещений.

Идеально точное соответствие уже возведенному зданию обеспечит лестница с забежными ступенями на заказ. Замеры выполняются профессионально, стоимость монтажа часто входит в общую цену изделия. Поэтому можно не сомневаться – заказывая модель в компании с хорошей репутацией, клиент получит именно то, что хотел.
