Ливневая канализация закрытого типа: назначение и особенности проектирования

Проектирование ливневой канализации при строительстве дома является важной составляющей, которая позволит избежать множество проблем, связанных с избытком воды на участке.

Назначение, классификация и конструкция

Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:

  • Предохраняют стены и фундамент дома от намокания стекающей с крыши водой.
  • Защищают цокольные и подвальные помещения в случаях, когда может произойти подтапливание весенним паводком.
  • Позволяют экономить воду, собирая ее в водосточные колодцы для дальнейшего использования в хозяйственных целях.
  • Защищают элементы ландшафта и огород (дорожки, клумбы, грядки) на приусадебной территории от размывания водой, способствует тому, чтобы на участке не образовывались лужи.
  • При падении из труб сток разрушает материал отмостки, этого можно избежать, защитив ее от разрушения с одновременным отводом воды установкой дождеприемников.

Рис. 3 Дождеприемники для системы отвода – схема монтажа

Система ливневой канализации работает следующим образом:

Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности – привлекательный внешний вид, вода попадает на пескоуловитель для ливневой канализации в виде корзины для отстаивания взвесей. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.

Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:

  • Прямоугольные. Прямоугольное исполнение можно встретить на улице любого города – такие тяжелые чугунные решетки стандартного размера располагаются вдоль городских автомобильных дорог. Подобная конструкция водоотвода нередко имеет большую протяженность и собирается в магистральную линию из нескольких корпусов, устанавливается вдоль отдельных участков автомобильных дорог, улиц, пешеходных переходов. Используется в случаях, если собираемый водный поток имеет большую площадь распространения, иногда устройства устанавливают и под сточными трубами для сбора воды из нескольких точек в один канал.
  • Квадратные. Данные устройства применяют при небольшой площади территории, с которой необходимо отводить стоки, обычно их располагают непосредственно под водосточными трубами домов. Квадратные модели широко используются в индивидуальном хозяйстве, следствие невысоких нагрузок на решетку их корпуса выпускаются в полимерном исполнении.
  • С обрамлением. Подобные виды применяются в местах высоких нагрузок на поверхностные решетчатые элементы, в основном они размещаются на автодорогах. При установке их решетка опирается на прочную металлическую раму, препятствующую деформации и разрушению колодца, погружению его под дорожное полотно.

Рис. 4 Конструкции дождеприемников с различной формой решеток

Лотки для ливневой канализации: критерии выбора

На современном строительном рынке представлено большое количество разновидностей желобов для устройства системы отвода воды с территории.

Виды водоотводных лотков

При покупке необходимо обращать внимание не только на размер водоотводных лотков, но и на следующие характеристики:

Материал изготовления – один из важнейших параметров, от которого напрямую зависит не только цена, но и простота транспортировки и монтажа, а также скорость обустройства системы, что иногда является очень важным.
Наличие заводского уклона для стока воды – устройство водоотводного лотка с уклоном сослужит хорошую службу там, где необходимо обеспечить отвод воды на ровном участке, а также там, где нет возможности создать уклон искусственно.
Качество пазов для соединения желобов между собой – от этого параметра зависит герметичность всей системы, если лотки будут неплотно соединяться между собой, то часть воды будет уходить в грунт. К слову, при монтаже пластиковых водоотводных лотков возможно использование специальной защелки, которая служит для повышения надежности соединения желобов между собой.

Кроме того, стоит обращать внимание на главный декоративный элемент системы – решетку. Она должна не только привлекательно выглядеть, но и эффективно выполнять свою основную функцию, то есть защищать систему от попадания в нее мусора

Для этого решетка должна обладать мелкоячеистой структурой.

При выборе решетки для водоотводных лотков необходимо ориентироваться на класс допустимой загрузки, который они выдерживают

Виды конструкций

В зависимости от материала, из которого изготавливаются водоотводные желоба,  их принято разделять на следующие виды:

Бетонные и железобетонные лотки для ливневых канализаций. Как правило, класс этих конструкций соответствует E600 и F900. Отличительные особенности этого вида:

  • устойчивость к низкой температуре;
  • высокая прочность;
  • не взаимодействуют с агрессивной химической средой;
  • долгий срок эксплуатации.

Основной недостаток данного вида – значительный вес, что вносит определенные трудности, когда производится монтаж и транспортировка. Для этих целей потребуется привлекать спецтехнику, что ведет к дополнительным расходам.

Лотки из железобетона

Пластиковые лотки используются для ливневых канализаций, которые оборудуются в местах, где не предвидятся значительные механические нагрузки. Среди достоинств полиэтиленовых желобов можно назвать:

  • небольшой вес, даже конструкции, на которые установлены железные решетки имеют массу не более 20 кг, что значительно упрощает укладку и транспортировку;
  • материал конструкции не вступает в реакцию с агрессивной химической средой;
  • долговечность изделия.

Ливневые желоба из ПНД

Полимербетонные желоба — отличный компромисс между бетонными и пластиковыми изделиями, они сочетают в себе их лучшие свойства, а именно:

  • высокую устойчивость к механической нагрузке;
  • прочность и жесткость бетонных изделий;
  • нулевую реакцию с химически активными веществами;
  • срок эксплуатации конструкций как минимум 30 лет.

Отдельно необходимо заметить, что желоба данного типа обладают определенной эластичностью и гибкостью, свойственной пластиковым аналогам, и при этом они легче бетонных лотков практически вдвое.

Технология производства полимербетонных конструкций допускает изготовление желобов, у которых класс прочности достигает максимального значения (F900), что существенно расширяет сферу их применения.

Ливневый желоб из полимербетона

Полимерпесчаный желоб, изготовленный по современной технологии, представляет собой практически вечное изделие

Следует обратить внимание на то, что цена этих лотков, устанавливаемых в ливневых канализациях, относительно невысокая, благодаря чему они пользуются огромной популярностью  в жилищном строительстве

Полимерпесчанные лотки для ливневки

Устройство и принцип работы ливневой канализации

Схема ливневой канализации

Большое количество воды на поверхности, которая остается после дождя, может стать причиной многих неприятностей: размывания грунта, заболачивания почвы, гибели растений, разрушения фундамента здания, затапливания подвалов и т.д. Такие проблемы возникают по разным причинам: в данной местности выпадает много осадков; участок расположен в низине или он находится в паводковой зоне. Неприятности устраняются быстрым отводом воды с территории с помощью ливневой канализации дома.

Для ее создания используются такие детали:

  • Жолобы, воронки, водосточные трубы. Они необходимы для сбора воды с поверхности крыши и направления ее в дождеприемники.
  • Дождеприемники. Изделия предназначены для приема воды с кровли или участка. Баки заводского изготовления часто оснащают фильтрующими элементами: корзиной для сбора крупного мусора и пескоуловителем.
  • Придверные поддоны. Это емкости для сбора воды непосредственно возле входных дверей.
  • Трубы. Применяются в подземных коммуникациях для перемещения жидкости к месту сбора или утилизации. Незаменимы в городских условиях.
  • Приемные лотки. Детали для сбора жидкости с поверхности земли и направления ее к дождеприемникам. Обычно используются индивидуальными застройщиками в сельской местности.
  • Пескоуловители. Нужны для выделения мелкой сыпучей массы из жидкости. Они устанавливаются сразу за дождеприемниками, в местах, где вода вливается в подземную систему. Без таких фильтров канализация быстро засорится и выйдет из строя.
  • Ревизионные колодцы. Элементы закрытой ливневой канализации. Они используются для чистки подземной части системы.
  • Коллекторы. Предназначены для сбора воды от нескольких труб и лотков и объединения потоков. Их также строят, если необходимо резко изменить направление магистрали.
  • Накопители. Служат для временного хранения дождевой воды, собранной с участка.

Система ливневой канализации условно разделена на две зоны: отвод воды с кровли и с поверхности земельного участка.

На схеме показан принцип работы ливневой канализации

Функционирует она следующим образом. Дождевая вода с кровли стекает в желоба, размещенные вдоль нижней кромки покрытия крыши. Они крепятся с наклоном в сторону вертикальных трубопроводов-стояков. По ним жидкость попадает в дождеприемники, расположенные на земле прямо под стояками. Эти элементы соединены трубами с лотками, в которые стекает вода с поверхности участка. Собранная жидкость по магистрали отводится в центральную канализацию, за пределы участка, в овраг или водоем. Чтобы система не забилась, канализацию оснащают пескоуловителями для очищения от сыпучей массы и решетками для задерживания веток, листьев и другого крупного мусора.

Ливневые канализации домов отличаются между собой объемом воды, которую могут пропустить через себя, конструкцией, сроком эксплуатации. Существуют такие типы сооружений:

  • Открытая система. Строится на поверхности грунта. Элементы конструкции заглубляют и бетонируют, а сверху накрывают решетками. Магистраль очень простая и наименее затратна по деньгам. Ее легко изготовить своими руками без разработки проекта. Открытая ливневка строится в небольших частных домах и часто используется как элемент ландшафтного украшения. Во время мороза такая система неработоспособна. Построить ее можно на любой стадии обустройства территории участка.
  • Закрытая система. В таких конструкциях присутствуют дождеприемники, в которые собранная вода поступает по трубам или лоткам. Из них жидкость направляется к месту утилизации. Элементы ливнестока не видны, они скрыты под землей. Стоимость закрытой системы достаточно большая, поэтому решение о ее использовании должно быть обосновано. Строить такой водоотвод рекомендуется на начальной стадии обустройства участка.
  • Система смешанного типа. В ее состав входят наружные лотки и трубы, уложенные под землей. Применяется в случае сложного рельефа участка. Ее часто используют для прокладки ливневки по кратчайшей траектории.
  • Точечная система. Предназначена для сбора и отвода воды с поверхностей, не пропускающих жидкость, например, с крыши дома или с бетонированной площадки. Чаще всего это колодцы-дождеприемники со съемной крышкой и простейшими уловителями мусора.
  • Линейная система. Создается для комплексного решения проблемы — удаления воды с поверхности большой площади и направления ее к месту сбора или утилизации. Состоит их желобов, лотков, пескоуловителей и грубого фильтра для сбора крупного мусора. Они монтируются вдоль дорожек и площадок.

Классификация по дополнительным параметрам

Технические параметры бетонных лотков

Каждое изделие незамкнутого сечения и рассчитано на самотечное движение воды.

Прямолинейный сточный желоб принимает жидкость по всей длине. Его конструкция в виде I и M. В первом случае монтаж не требует наличия фундамента. Во втором – собственный фундамент необходим.

Коробчатый вариант имеет форму прямоугольника в разрезе и съемную решетку. Изделие предотвращает проникновение в пропускной канал крупных предметов.

Щелевой – с круглым сквозным отверстием, который обеспечивает путь к канализации.

Бордюрный вид имеет выступ в верхней части.

Бетонные лотки с решетками собирают и транспортируют стоки. Системы с крышками используются только для водоотвода.

Пропускная способность:

  • Телескопические водоотводные лотки подходят для склонов.
  • Прикромочные – убирают излишнюю влагу от дорог к кюветам.
  • Дренажные отводят грунтовые воды.
  • Ливневые собирают дождевую воду с определенного участка.

Используемые добавки:

  • Железобетон.
  • Стекловолокно.
  • Полимербетон.

Схема классов нагрузки на бетонные лотки

Этапы строительства

Монтаж проводится в следующем порядке:

  • Выбирается место, строится схема монтажа, выполняется расчет параметров септика.
  • Выкапывается яма.
  • Устанавливаются кольца, подводятся трубы.
  • Проводятся работы по герметизации и гидроизоляции.
  • Устанавливаются перекрытия.
  • Проводится обратная засыпка.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

Подготовка котлована

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

Монтаж колец и канализационных труб

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Ответственный момент — процесс установки колецИсточник remoskop.ru

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

Монтаж люка и засыпка

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Засыпка готовых колодцевИсточник lanshaft.com

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

  • Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
  • Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Готовый к запуску септик из колецИсточник remont-book.com

Какие правила нужно соблюдать при обслуживании септика

Существуют простые правила, поддерживающие качественную работу системы.

  1. Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
  2. Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
  3. Меры безопасности:
  • Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
  • Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).

Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.

VII.МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Основные материалы

Наименование Единица
измерения
Количество
Блоки лотка
размером 0,8×0,55×4 м
шт. 20
Блоки
выходного оголовка (гасителя)
шт. 4
Блоки для входного оголовка шт. 4
Плиты
перекрытия входного оголовка
комплект 4
Дождеприемные
решетки для входного оголовка
комплект 4
Пакля кг 12
Цементный раствор м3 0,6
Щебень м3 4

Б. Машины, оборудование и приспособления

Наименование Марка,
ГОСТ
Количество
Автокран К-64 1
Экскаватор Э-4010 1
Лопаты ГОСТ 3620-63 4
Ломы стальные
типа ЛО
ГОСТ 1405-65 3
Рулетка типа
РС-20
ГОСТ 7502-69 1
Шуровки ЦНИИС
Минтрансстроя
2
Конопатки ГОСТ 11618-65 2
Шаблоны для проверки уклонов откоса 2
Пеньковый шнур 40 м
Четырехстропный захват 1
Тросы длиной по 3
м
2
Трамбовка 1
Стальной лист (боек) 1
Компрессор ЗИФ-55 1

Преимущества бетонных лотков

  • бетон не подвержен воздействию коррозии, поэтому его долговечность исчисляется несколькими десятилетиями;
  • морозостойкость изделий и их способность без изменений переносить температурные перепады делает их пригодными для эксплуатации в любых условиях, при любом климате;
  • материал не разрушается благодаря армированию волокнами или металлом;
  • лотки водоотводные бетонные с решеткой обладают солидным весом, что гарантирует их неподвижность даже при наличии обильных осадков и высокого уровня сточных вод;
  • бетон с экологической точки зрения безупречен, так как в его состав входят лишь природные составляющие. Такие изделия не несут вреда окружающей среде и людям.
  • лотки практичны и просты по конструкции. Они не требуют ухода за исключением периодических прочисток от мусора;
  • стоимость материала сравнительно невысока, а окупаемость их происходит достаточно быстро.


На фото водоотводные бетонные желоба

Бетонные лотки для строительства теплотрасс

Основное предназначение данных лотков — это надёжная защита трубопровода от коррозии, сокращение теплопотерь и предохранение труб от грызунов. Для канализации и теплотрасс использую два вида лотков:

  • ГОСТ Клп — данные лотки накрываются съёмными крышками;
  • ГОСТ Клс — соединение с помощью швеллерных крепежей.

Достоинство бетонных лотков перед кирпичными аналогами:

  • экономия времени и сил при укладке, за счёт простоты и целостности конструкции;
  • значительное снижение стоимости за счёт сокращения расходных материалов;
  • значительное превосходство по несущей нагрузке;
  • способность выдерживать резкие перепады температур и колебание почвы.

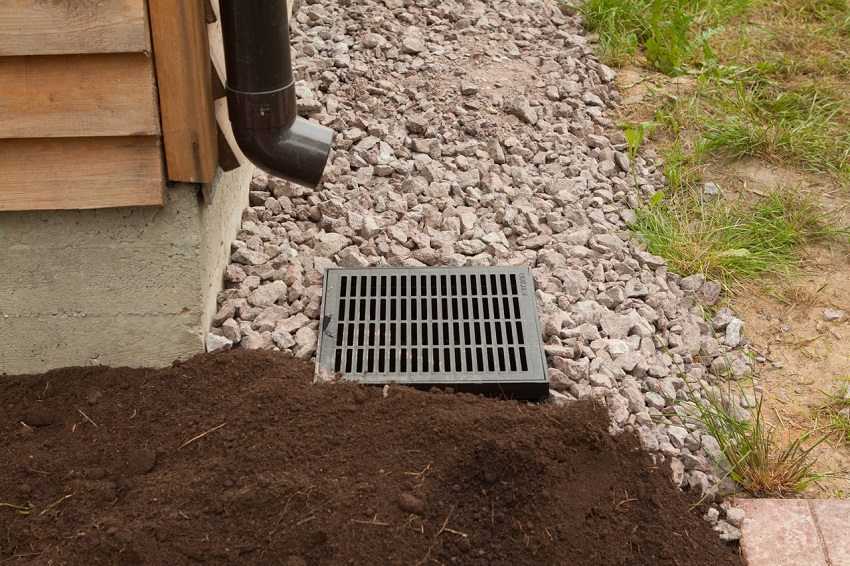

Назначение и конструкция дождеприемников

Наличие в системе ливневого стока воды дождеприемника является обязательным, так как именно через него вода попадает в трубы или желоба. Если же говорить об устройстве дождеприемника для ливневой канализации, то он представляет собой сложную конструкцию прямоугольной или овальной формы, состоящую из нескольких частей.

Схема установки дождеприемника

Типичный современный приемник воды включает следующие компоненты:

  1. Решетка – закрывает конструкцию сверху и служит не только для декоративной цели, но и для защиты человека от возможных травм. Кроме того, пластиковые или чугунные решетки дождеприемника выполняют функцию первичного фильтра, то есть не дают крупному мусору попасть в систему канализации.
  2. Дождеприемник – квадратная или округлая конструкция, служащая для направления воды в систему стоков.
  3. Фильтр-пескоулавливатель – часть конструкции, которая присутствует не во всех моделях. Служит для того, чтобы в канализацию с водой не попадали мелкие частицы почвы, песок и другой мусор. Такой фильтр находится ниже лотка дождеприемника, поэтому частицы мусора просто опускаются на его дно, а вода поднимается до уровня выхода из приемника.

Решетка не дает попасть внутрь приемника крупному мусору

Эксплуатация дождеприёмника и уход за ним

Чтобы ваш участок не «благоухал» сточными водами, ливнёвку, как и любую систему канализации надо периодически чистить. Основные правила ухода:

  • Следите за тем, чтобы через решётки лотков и дождеприёмников в систему не попадал мусор. Так вы предупредите засоры и гниение этого мусора внутри труб.
  • Если у вас на участке установлен индивидуальный водосборный колодец, следите, чтобы он не переполнялся, иначе вся система может выйти из строя.
  • Один раз в 2–3 месяца производите осмотр фильтрующих систем дождеприёмников. Для этого достаточно снять решётку (или крышку на вертикальном устройстве) и извлечь корзину. Она чистится вручную и промывается водой.
  • То же следует проделывать с перегородками-сифонами.

Если корзина обросла налётом (как раз он и издаёт неприятный запах), для её очистки можно воспользоваться небольшим шпателем и любым бытовым средством для прочистки канализационных труб.

Ливневая канализация способна избавить вас от многих проблем и хлопот. К тому же пластиковые дождеприёмники стоят недорого, и установить их можно самостоятельно, не тратя денег на услуги специалистов.

Рекомендации

Специалисты делятся некоторыми рекомендациями относительно того, как наилучшим образом произвести выбор и монтаж ливневых стоков.

  • Обязательно начинайте все работы по установке желоба только после того, как подготовлено бетонное основание. Оно должно быть не тоньше, чем 7-10 см.
  • Тупиковую часть лотка нужно хорошо загерметизировать, приладив к ней торцевую заглушку, входящую в комплект.
  • После установки нужно укрепить стенки лотка. Для этого нужно использовать бетонирование. Если ливневая канализация располагается вдоль дорожки (заасфальтированной или выложенной брусчаткой, плиткой), то бетонировать лоток нужно только со стороны, которая не прилегает к дорожке.

Торцевая заглушка понадобится не только для оформления «начала» желоба, но и для его «конца»

Важно очень хорошо герметизировать лоток в этом месте, чтобы не допустить протечек и попадания воды на участок.
Установка решетки должна проводиться сразу после того, как лоток укреплен бетоном. Устанавливать решетку на застывший бетон может быть проблематично.
В конце присыпьте бетон грунтом и утрамбуйте, чтобы скрыть места укрепления.

О том, как установить водоотводный лоток на брусчатку, смотрите в следующем видео.

Материалы для установки бетонных лотков для канализации

Для правильного составления проекта и монтажа ливневой канализации не потребуется особых усилий или специальных технических навыков.

Для работы нужно подготовить такие материалы:

  • Трубы;
  • Желоба;
  • Лотки;
  • Поддоны;
  • Пескоулавливающие фильтры;
  • Дождеприемники.

Количество перечисленных конструктивных элементов канализационной системы определяется в зависимости от разработанного проектно-конструкторского плана.

Наиболее эффективная ливневка должна состоять из наземной и подземной частей.

Для разных типов покрытий разрабатываются специальные схемы, в соответствии с которыми необходимо выполнять установку лотков:

  • Бетонное покрытие. Для этого подходят лотки класса С250. При этом ширина примыкающего шва должна составлять 100 мм, толщина бетонного основания под лоток составляет минимум 150 мм;
  • Высокопрочные изделия для асфальтных покрытий. Толщина основания минимум 150 мм, примыкающий шов – 20 см;
  • Для асфальтного покрытия также можно использовать изделия класса С250. Стяжка минимум 150 мм, шов – 100 мм;
  • Для плиточного покрытия подходят лотки класса C250 и D С шириной стяжки и толщиной шва по 100 мм.

Перед установкой обязательно необходимо выполнить все подготовительные работы.

Монтаж труб дождевой канализации

Перед укладкой труб рекомендуется произвести расчеты. Для этого применяется следующая упрощенная схема, основными показателями которой являются:

  • объем отводимых осадков;
  • диаметр и уклон труб;
  • глубина залегания в почве.

Чтобы система функционировала хорошо, рекомендуется правильно подобрать диаметр труб для ливневой канализации. Для расчета стоков системы используется следующая формула:

Q=q20×F×Ψ, где:

  • Q – объем осадков;
  • Q20 – коэффициент интенсивности осадков. Исчисляется в л/с на 1 га;
  • F – площадь земельного участка;
  • Ψ – коэффициент, который учитывает впитываемость покрытия.

Расчет по вышеуказанной схеме производится для участка с 1 дождеприемником.  Для точного расчета можно привлечь специалистов. Если производятся самостоятельный подсчеты, тогда расходный материал закупается с запасом.

Чтобы уложить и смонтировать пластиковые трубы для ливневки, понадобятся следующие инструменты:

  • лопата штыковая;
  • ножовка по металлу;
  • напильник;
  • уровень.

Для обустройства рассматриваемой системы не требуется глубокого монтажа в почве. Это объясняется тем, что она будет работать в теплое время года. При этом её обустраивают по скрытой технологии. Предварительно устанавливается контур. По нему будут удаляться осадки. Чаще применяется схема «елочка», состоящая из основного контура, который соединяет дренажный колодец с домом. Первый элемент системы рекомендуется расположить в самом низком месте земельного участка.

Затем к контуру присоединяют другие ветви, предварительно разбросанные по участку. Основной отвод осадков должен проходить вблизи построек (под крышей). Перед началом земляных работ намечают контур будущей ливневки. Для этого применяют металлическую арматуру. Её размещают по всем ветвям, соединяя нитью.

Следующий этап – обустройство траншей и ямы для колодца. При этом соблюдается угол наклона трубопровода, который направляется от дома к колодцу. Показатель должен находиться в пределах 5-10 см либо 7 см на 1 погонный метр длины системы.

На следующем этапе монтируется колодец. Для этого применяют следующие материалы:

  • железобетон – требует применения специальной техники при выполнении монтажных работ. Бетонные колодца тяжелые, поэтому руками их не поднять;
  • кирпич – сложен в возведении и герметизации. На возведения колодца из кирпича понадобится несколько недель. При этом такая конструкция считается самой дешевой в возведении;
  • применение разных металлических емкостей – металлические бочки, сваренные между собой. Но такая конструкция недолговечна;
  • применение готовых пластмассовых емкостей – это современный сборный колодец, который обладает надежностью и долговечностью. Такая конструкция легко устанавливается 2-3 рабочими.

Следующий этап – укладка трубопровода. Для этого рекомендуется подсыпать траншеи песком. При этом выдерживается наклон. Затем проводится монтаж в траншеи канализационных труб. При проведении этой работы не учитывается, с какой стороны начинать монтаж.

Важным моментом на данном этапе является подрезка труб для их точной состыковки. Последний процесс производится с помощью специальных фитингов – муфт, колен, крестовин либо тройников. Для водостоков крыш и в местах сбора осадков на земельном участке монтируют специальные сборники конусообразного типа. При этом их укомплектовывают решетками – это надёжный барьер, препятствующий проникновению внутрь песка, листьев и прочего мусора.

На последнем этапе засыпается канализацию землей. Для удаления скопившейся в резервуаре воды за пределы земельного участка, организовывают её принудительный либо естественный отвод.

При необходимости можно позаботиться об эстетичном виде обустраиваемой системы. Для этого откапывают траншею, которая затем бетонируется в форме лотка в сторону природного углубления либо естественного водоема. Эту проблему можно решить, установив на крышку колодца насос. Дополнительно создается маленький навес для защиты агрегата от осадков. Один шланг опускается в колодец, а другой выводится за пределы земельного участка.

Ливневка считается неотъемлемой частью благоустройства дачи

Поэтому её возводят с особым вниманием. Специалисты не рекомендуют экономить на обустройстве данной системы

В противном случае она быстро засорится. При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет.

V.КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА И ЗАРАБОТНОЙ ПЛАТЫ НА УСТРОЙСТВО ВОДОПРОПУСКНОГО ЛОТКАДЛИНОЙ 105 мС ДВУМЯ РАСТРУБАМИ

Шифр норм и расценок Состав звена Описание работ Единица измерения Объем работ Норма времени,чел-ч Расценка,
руб.-коп.
Норма-
тивное время на полный объем работ,чел-ч
Стоимость затрат труда на полный объем
работ, руб.-коп.
Т-16,
§ 2, № 2 б
Машинист

6
разр. — 1

Помощник
машиниста

5
разр. — 1

Разработка
грунта IIгруппы в траншее под лотки и в котлованах под раструбы
экскаватором Э-4010 с установкой машины, очисткой ковша, с передвижкой машины
в процессе работы
100
м3
0,57 6,6 4-92 3,76 2-80
ЕНиР,
§ 2-1-31, табл. 2, № 1 е
Землекоп

2
разр. — 1

Разработка
грунта IIгруппы в котлованах и траншее при зачистке с копанием
траншей под упорные шпоры и упоры
м3 6 1,25 0-61,6 7,50 3-70
ЕНиР,
§ 2-1-46, № 4 б
Землекоп

3
разр. — 1

Планировка дна
траншеи с зачисткой поверхности под рейку, с разравниванием грунта
100
м2
1,03 12,5 6-94 12,88 7-15
ЕНиР,
§ 4-4-88, № 4 а
Дорожные
рабочие:4
разр. — 1
3 разр. -1
2 разр. — 1
Устройство
щебеночной подготовки слоем 10
см под
входной и выходной раструбы с приемом материала, разбивкой площадки,
разравниванием, планировкой и уплотнением вручную
100 м2 0,1 14,5 8-09 1,45 0-81
ЕНиР,§ 4-4-90, № 3 б, применительно Машинист
крана6
разр. — 1Монтажники
конструкций:4
разр. — 1
3 разр. — 2

Монтаж блоков
лотка и раструбов со строповкой, установкой, выверкой, расстроповкой блоков
при весе блоков до 1 т
1
блок
89 0,56 0-35,4 49,84 31-51
Т-16,
§ 3, № 1, применительно
Машинист

6
разр. — 1

Помощник
машиниста

5
разр. — 1

Планировка
поверхности около лотка с засыпкой грунтом экскаватором Э-4010 со срезкой
грунта до 0,1 м
100
м2
3,27 1,22 0-91 3,99 2-98
ЕНиР,
§ 2-1-45,2 а
Табл. 3
Землекоп

3
разр. — 1

Уплотнение
грунта пазух пневматической трамбовкой
100
м2
0,45 1,95 1-08 0,88 0-49
Повременно Машинист
компрессора4
разр. — 1
Обслуживание
компрессора
чел-ч 0,88 1 0-62,5 0,88 0-55
Всего 81,18 49-99

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
