Что такое ливневая канализация, устройство, расчет, особенности монтажа

Что представляют собой дождеприемники для ливневой канализации

Дождеприемник для ливневки — это специальная емкость, которую монтируют в местах с наибольшей концентрацией атмосферных осадков — дождя, снега. Системы устанавливают над водопроводными трубами, либо в низинах участка.

Ливневый водоотвод состоит из нескольких элементов, главным из которых является дождеприемник. Устройства имеют различные конструкции. Их различают по материалу изготовления.

Не менее важный критерий при выборе конкретной модели — способность выдерживать весовые нагрузки.

Устройство переставляет собой решетчатую раму, которую фиксируют на поверхности водозаборного колодца.

Предназначение

Водоотводная конструкция — дождеприемник — отводит лишнюю жидкость, предохраняет фундамент жилого дома от затопления сточными водами, защищает асфальт и плитку от преждевременного разрушения при негативном воздействии влаги.

От того, насколько правильно будет выбрана и установлена конструкция, зависит состояние здания и приусадебного участка.

Читайте еще: Ливневая канализация: технология монтажа

Дождеприемник — основная часть системы водоотведения. Именно на него ложится главная функция ливневки — принять все виды стоков — дождевой, талые воды, остатки жизнедеятельности человека.

Конструкция и принцип работы

Практически все устройства имеют одинаковую конструкцию. Их различие — только в глубине и массе. Глубина стандартной системы — 40-45 см, вес — в зависимости от материала изготовления.

В торговой сети продают как дождеприемники стационарные, так и в комплекте с дополнительными элементами.

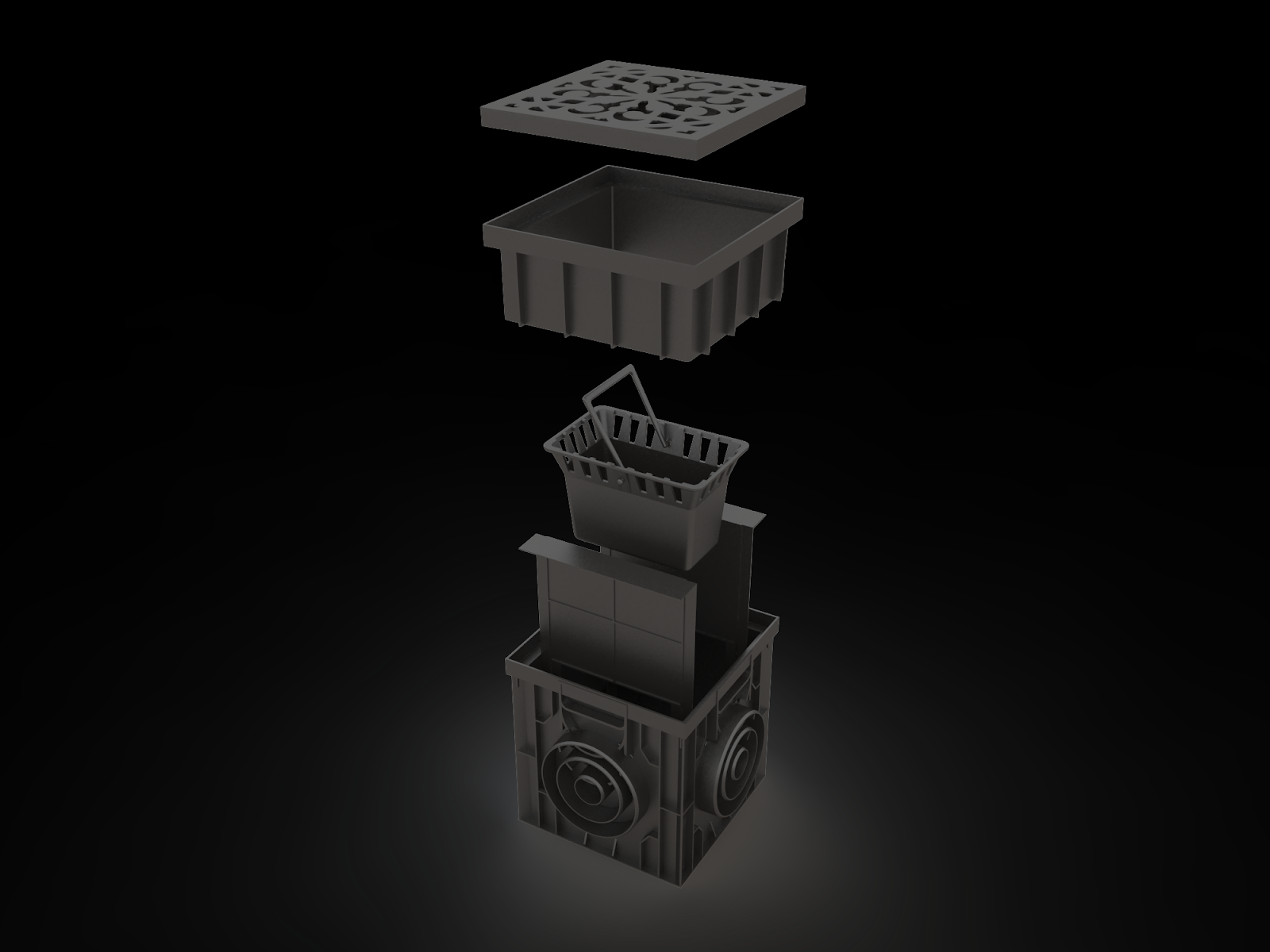

Устройство дождеприемника:

• внешняя часть — решетка;
• сифон — выполняет функцию перегородки;
• емкость для приема воды — имеет различный объем, что влияет на пропускную систему конструкции;
• непосредственно приспособление.

Задача дождеприемника — собрать воду и профильтровать ее от фрагментов мусора. Как это делается?

Вода попадает в устройство. До этого момента она предварительно очищается в корзине — это первичная фильтрация. Здесь жидкость отстаивается, примеси, песок, грязь и мусор оседают вниз. Затем вода поступает через водоотводные каналы в трубы, желоба ливневки. Достигает внешнего коллектора или стационарной системы накопления, которая находится в пределах участка.

Что лучше — лотки для воды или дождеприемник

Если вы просто установите водоотводные лотки, разместив их на землю, полностью решить проблему отвода влаги с участка не получится. Эту идею можно рассматривать как временную меру. Ведь уже через 4-5 месяцев емкости разъедутся по сторонам и вся вода окажется у вас на участке. Кроме того, вместе с водой в лотках окажутся частицы грязи, фрагменты мусора, песок и гравий.

Пропускная способность дождеприемников: формула расчета объема ливневых стоков

Чтобы устройство дождеприемника для ливневой канализации работало функционально, нужно правильно выбрать модель. Для этого определяют пропускную способность изделия. Как это сделать?

Воспользуйтесь онлайн-программой расчетов. Десятки таких калькуляторов есть в сети.

Читайте еще: Значение труб в ливневой канализации, что влияет на их выбор

Принцип пользования программой простой. В таблицу, предложенную ресурсом, внесите сведения, которые запросит программа:

• уровень осадков, который характерен для вашей местности;
• размер участка;
• площадь поверхности крыши;
• уровень впитываемости влаги — учитываются различные виды поверхностей, имеющихся на вашей территории.

Калькулятор произведет расчеты и выдаст результат. Показатель измеряют в литрах на определенный промежуток времени — секунду, минуту, час.

Важно! Выбирайте модель, характеристики которой больше, чем порог проходящей воды, который вы получили. https://www.youtube.com/embed/NciJdW74SRg

Монтаж

Перед началом установочных работ ливневой канализации выполняется её расчет и проектирование. Потребный диаметр системы рассчитывается согласно СНиП. Для того чтобы определить размер водостоков, необходимо учесть ряд факторов:

1. Среднегодовое количество осадков;
2. Объем воды;
3. Общую площадь стока. Расчет этого параметра разнится в зависимости от типа канализации. Для линейной он вычисляется путем общей площади участка, а для точечной – исходя из площади кровли;
4. Тип грунта, глубина промерзания и грунтовых вод.

Фото — проект установки

Все данные, кроме объема воды, можно узнать в службе геодезии Вашего района. Для расчета объема существует формула:

Q=(q*20)*F*Ψ, где

• q*20 – это интенсивность осадков;
• F – площадь обслуживаемой поверхности;
• Ψ – коэффициент в зависимости от материала зоны канализации. Для щебня – 0,4, для бетона – 0,85, для асфальта – 0,95, для кровель – 1.

Последовательность работ и правила установки ливневой канализации:

1. Разрабатывается план (техническое задание) и смета. Это поможет сэкономить средства и время установки стоков. Типовой проект включает в себя данные о размере и месте установки сети, обозначения труб и прочие конструктивные данные;

2. После осуществляется рытье траншей. Нормы, по которым проводится прокладка трубопровода зависят от конкретного региона и нужного диаметра водостоков. Если сечение трубы не превышает полуметра, то её устанавливают на глубине 30 см. Если превышают, то на глубине 70 и ниже;
3. Колодцы, очистные сооружения и сточные каналы нельзя устанавливать ниже уровня промерзания грунта. Такая прокладка нецелесообразна и может негативно отразиться на эффективности системы;

4. Обязательно учитывается уклон дренажа. Монтаж ливневой канализации производится под уклоном 0,5 см на каждый погонный метр, также труба обязательно должна быть ниже, чем фильтрующий патрон;

5. Устанавливаются водоприемные воронки. К ним подводятся выходы водостоков с кровли;
6. После этого начинается установка магистралей. Перед их монтажом нижняя часть траншей уплотняет песчано-щебневой подушкой. Одновременно укрепляется яма для установки колодца;

7. Монтируется приемник, к нему под наклоном подключаются магистральные направляющие. Иногда устройство ливневой канализации также включает в себя установку промежуточных смотровых колодцев. Их монтируют после разветвления труб;

8. Все части сети соединяются в единую систему при помощи фитингов. Места стыков герметизируются. Строительство завершается установкой решеток или засыпкой каналов (в зависимости от типа конструкции).

Обслуживание ливневой канализации требует особого подхода:

1. Очистка стоков выполняется раз в полгода. Это необходимо для защиты системы от заиливания и снижения эффективности;
2. Пескоуловители также прочищаются, но они обслуживаются каждые 3 месяца;
3. К колодцам обязательно должен быть свободный доступ. Это также нужно для препятствия заиливанию.

Система периодически прочищается биологическими или химическими реагентами. Плановый ремонт (проверку фитингов и швов) проводят раз в год.

Видео: строение ливневой канализации

Виды

Сегодня различают некоторое количество подтипов приемников. Каждый из них имеет свои отличительные черты и характеристики.

ДБ

Такой дождеприемник имеет характерное прямоугольное строение. Обозначение ДБ расшифровывается как «водоприемник большой». Подобные детали используются на участках проезжей части, что расположены на достаточно низком уровне. С ДБ дождеприемниками будет обеспечиваться качественный сток жидкости. Рекомендуемым параметром уклона в данном случае является 0,005.

В соответствии с ГОСТ указанные разновидности водоприемников должны быть изготовлены исключительно из очень прочного и долговечного чугуна с маркировкой не ниже СЧ15.

Данные элементы должны обладать следующими характеристиками:

• повышенной прочностью;
• долгим сроком службы;
• эффективной функциональностью.

В наборе с этими дождевыми приемниками зачастую идут такие детали, как корпус и решетка. Некоторые производители предлагают и варианты, в наборе с которыми решетка не идет – выбор подходящего варианта зависит от предпочтений потребителя.

ДМ

Деталь с такой аббревиатурой – это дождеприемник малый (или магистральный). Благодаря этим вариантам удается собирать поверхностную влагу с улиц, частных дворов, парковых территорий и прочих подобных площадей. Малые приемники характеризуются высокими показателями пропускной способности. Как правило, их используют на участках с низкорасположенными лотками автомагистралей, имеющих пилообразный продольный профиль. Кроме того, к подобным элементам обращаются, если речь идет о местах с высокой транспортной загруженностью, а также территориях, где в стоках присутствует большой процент химических составов.

Такие элементы могут иметь:

• круглую;
• квадратную;
• прямоугольную формы.

ДК

Существуют также и дождевые приемники с аббревиатурой ДК. Расшифровывается указанное обозначение как «дождеприемник круглый». Подобные варианты применяют при возведении мостов, дорог и различных промышленных объектов. В большинстве ситуаций можно встретить ДК приемники из крепкого чугуна.

Также подобные дождеприемники можно часто встретить:

• на автомобильных стоянках;
• городских автодорогах;
• на дворовых территориях возле жилых домов.

В чем заключаются особенности устройства

Разные модели дождеприемников имеют отличный вес и глубину. Стандартная деталь имеет глубину – 40 см.

Изделие можно купить как отдельную составляющую, так и в комплектации с другими компонентами.

Состав полного комплекта:

• сам дождеприемник,
• корзины различного объема,
• сифон – перегородка,
• внешняя решетка.

Решетку нужно выбирать, в зависимости от предполагаемой нагрузки, которая будет воздействовать на колосник.

Из какого материала лучше покупать дождеприемники:

• из чугуна,
• пластика?

Этот вопрос волнует многих частных домовладельцев.

Еще, буквально, несколько десятков лет назад в продаже можно было увидеть изделия только из бетона и чугуна.

Сейчас ассортимент расширился и добавилась еще одна модификация– дождеприемники из пластика.

Люди, которые не очень хорошо разбираются в данном вопросе, как правило, делают свой выбор в пользу чугуна, и это не совсем верно.

Благодаря современным технологиям, удалось создать высокопрочное и надежное устройство из пластической массы, которое по своим техническим характеристикам не уступает металлическим изделиям.

Приспособления из качественной, износостойкой пластмассы имеют много преимуществ, главные из которых:

• легкость монтажа,
• небольшой вес,
• неподверженность процессу ржавления,
• они не восприимчивы к воздействию агрессивных сред и механическим повреждениям.

При обустройстве ливневой канализации в частном доме, разумнее всего, использовать пластиковые дождеприемники, они, как нельзя лучше отвечают требованиям цена/качество.

Если вы переживаете, что они не смогут выдерживать больших нагрузок, устройства можно доукомплектовывать чугунной решеткой.

Производители пластмассовой продукции утверждают, что их изделия способны претерпевать большие перепады температур – от +40 до -90 градусов по Цельсию.

Чугунные приспособления рационально использовать на магистралях, по которым ездит большегрузный транспорт.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

• Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
• На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
• Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
• Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
• С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
• Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

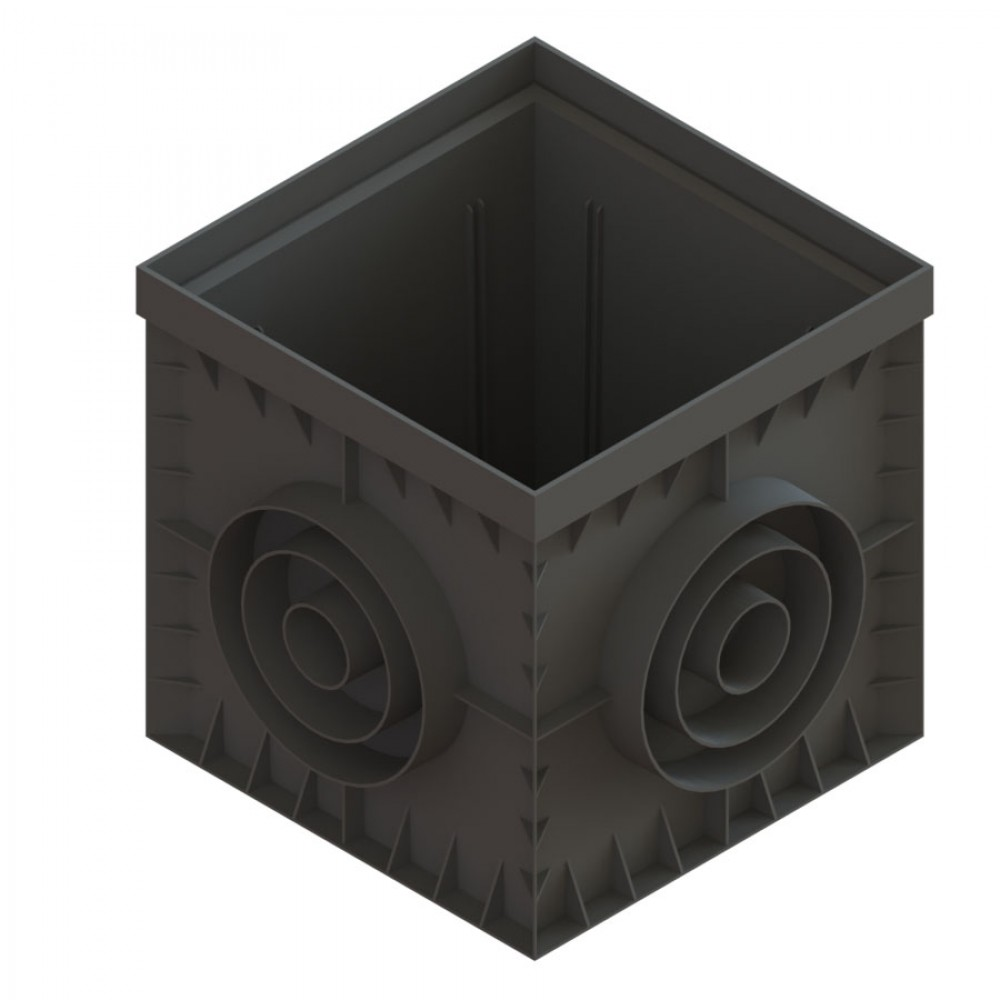

Дождеприемники для ливневки из пластика

Самым востребованным является именно пластиковый вариант, который используют для применения на приусадебной территории или дачном участке. Производят его из особого морозостойкого полипропилена, отличающегося устойчивостью к температурным перепадам, различным нагрузкам и химическим веществам.

Стандартные параметры пластиковых дождеприемников для ливневой канализации равны 300х300х300 миллиметров, либо 400х400х400 и 500х500х500 миллиметров. Такие модели различают согласно максимально допустимой величине нагрузки на решетку.

В соответствии с данным показателем выпускают изделия следующих классов:

1. А — максимальная нагрузка на них не превышает 1,5 тонн, их используют для монтажа на дорожках для пешеходов и приусадебных участках.
2. В — имеют способность выдерживать вес до 12,5 тонн, что позволяет устанавливать эти модели на автомобильных парковках и в гаражных сообществах.
3. С — переносят нагрузку максимум 25 тонн и поэтому их задействуют на заправочных станциях и автомобильных магистралях.
4. D – 40-тонные приемники выдерживают вес грузового транспорта.
5. E – максимально допустимая нагрузка на них до 60 тонн и это дает возможность монтировать их на стоянках грузового транспорта и в иных местах.
6. F – они способны выдержать массу до 90 тонн, подобные модели устанавливают на площадках, где перемещается тяжелая техника.

Вне зависимости от размеров модели из пластика для ливневой канализации состоят из следующих частей:

1. Корзина. Предназначается для защиты системы отвода стоков от проникновения мусора. В дождеприемниках размерами 300х300 миллиметров и других аналогичных изделиях он оседает на дно корзины и по этой причине ее периодически следует извлекать и очищать.
2. Резиновый сифон. Не дает распространяться неприятному запаху, возникающему при гниении мусора и испарении жидкости со дна корзины.
3. Перегородка. Выполняет функцию гидрозатвора, она нужна в случае подсоединения к приемнику водоотводящей системы.
4. Крышка. Позволяет полностью закрывать дождеприемник, ее задействуют в холодную погоду или при не использовании дождеприемника по какой-либо причине.
5. Решетка. Через нее вода попадает в ливневку. Модель круглой или квадратной формы подбирают в зависимости от конструкционных особенностей приемника.
6. Люк. Его применяют при обустройстве колодцев закрытого типа.
7. Удлинитель. С его помощью можно увеличивать глубину конструкции.

Приемники различают по способу отвода жидкости. Он может производиться в сторону или вниз. Выбор конкретного варианта основан на конструктивных особенностях ливневки и места нахождения в ней дождеприемника.

Чтобы установить на место пластиковый водоприемник, не потребуется задействовать спецтехнику, можно без проблем обойтись собственными силами. Пластик довольно устойчив к всевозможным негативным воздействиям, таким как, температурные перепады или агрессивные химические соединения.

Еще одним важным преимуществом пластиковых изделий, отличающих их от чугунных водоприемников, стала простота обслуживания. Чтобы их почистить, достаточно извлечь корзину, удалить из нее содержимое и далее промыть. Поскольку такие дождеприемники имеют небольшие размеры и вес, сделать подобную манипуляцию будет несложно.

Трубопровод к модели из пластика подсоединяют без применения специальных крепежных элементов, причем в двух плоскостях. Решетки для пластиковых изделий могут быть произведены из чугуна, жести или из этого же полимера.

Наиболее прочным считается вариант из чугунного сплава и поэтому его задействуют в местах, где наблюдается повышенная нагрузка. Зависит стоимость пластиковых приемников от их конструкционных особенностей и компании-производителя.
