Вентиляция в каркасном доме: разновидности систем и особенности монтажа своими руками

Чем вентиляция в каркасном доме отличается от обычной. Каких видов она бывает. Как определить, что в каркасном доме плохая вентиляция. Вентиляция с рекуперацией в каркасном доме. Монтаж своими руками. Нормы СНиП.

Кратко об этой философии

Скандинавский стиль хюгге стал популярен благодаря Майку Викингу и его книге. Он не только стал популяризировать данную концепцию во всем мире, но и создал и стал главой датского Института исследования счастья. Некоторые датчане считают, что это слово нельзя перевести на другие языки, потому что это национальное явление, их образ мышления. Об этой философии счастья написано в книге Майка Викинга «Хюгге. Секрет датского счастья», прочитав которую больше людей стали понимать значение уюта в жизни человека.

Существует нескольких вариантов появления этого слова. Но большинство полагает, что оно связано с норвежским словом «комфорт», который и является одним из основных принципов этой датской концепции. Между прочим Дания является одной из самых благополучных стран. И это несмотря на ее небольшую территорию, климат. Возможно, дело в том, что люди уделяют больше внимания простым вещам и не стремятся приобрести что-то слишком дорогое.

Теперь стиль хюгге становится все популярнее: во многих странах Европы появляются кафе и рестораны, как в Дании, а в некоторых институтах даже есть особый курс по изучению счастья. И это прекрасно, что люди стараются научиться радоваться простым вещам и создавать уют.

Комбинированная система

Эффективный способ улучшить воздухообмен в доме — совместить несколько типов вентиляции. Как основную использовать естественную, а в некоторых помещениях принудительную. Плюсы комбинирования:

  1. Уменьшение затрат при строительстве дома. Принудительные устройства добавляются только в проблемных местах (кухня, ванная, глухие помещения).
  2. При необходимости монтаж некоторых устройств можно осуществлять уже после ремонта.

Отрицательные стороны:

  1. Повышение затрат на обогрев помещения. Из-за разных видов вентиляции высок риск теплопотери.
  2. Дополнительные затраты на установку рекуператоров и калориферов.

Кто должен дышать: дом или человек?

Миф о дышащих домах и дышащих стенах был бы смешным, если бы не был повсеместно распространён. Надо отдать должное маркетологам строительных компаний и компаний, производящих стройматериалы – они потрудились на славу. Теперь неидеальные свойства материалов и некачественные работы можно называть по-другому:

  • гигроскопичность, то есть свойство намокать (а потом высыхать), называют способностью забирать излишнюю влагу из воздуха и отдавать её обратно,
  • щели, неидеальное прилегание кирпича, цементных блоков, бревна, бруса и т.д., обусловленные низким качеством материала или некачественными работами можно назвать микропроветриванием,
  • брак окон или некачественную установку – аналогично,
  • и так далее.

И вся эта лапша находит благодарные уши.

Реальность же, не искажённая маркетинговыми слоганами, была и остаётся одна:

  • дышать должен человек, а не дом,
  • любой современный, качественно построенный дом, не только каркасный, обеспечивает высокую герметичность, защищает внутренние помещения от наружней температуры, осадков и других воздействий, в том числе не пропускает вовнутрь наружный воздух,
  • микроклимат в доме обеспечивает система вентиляции.

Углубляться в построение сложных систем вентиляции мы с вами не будем, а вот основные базовые принципы рассмотрим.

4 Подпольное пространство – нуждается в проветривании или нет?

Организовав вентиляцию в доме, следует позаботиться также о проветривании его подпола. Это делается для:

  • предупреждения появления затхлого запаха;
  • исключения вероятности образования грибка и плесени;
  • предотвращения явлений гниения (из-за высокой влажности) деревянных частей дома.

Подробно описывать операцию монтажа вентиляции подпола мы не будем. Она выполняется по уже описанным выше правилам. Но ряд важных рекомендаций предоставим. Они помогут домашнему мастеру сделать все правильно и быстро. Прежде всего, следует знать, что общая величина вентотверстий обязана быть более 0,25 % от площади обустраиваемого подпольного пространства. При этом диаметр каждого отверстия берется в пределах 0,04–0,06 квадратных метров.

Продухи для проветривания подпола всегда располагаем один напротив другого. Дистанция от них до поверхности почвы определяется с учетом толщины снежного покрова, наметаемого в конкретном регионе в зимнее время. Вытяжной продух следует располагать на 0,15 м выше приточного. Далее. Если подпол разделен на отдельные помещения перегородками, продухи придется установить в каждом из отсеков. В случае, когда высота подпольного пространства составляет менее 30 см, вентканалы допускается монтировать около стены прямо в полу

Здесь важно, чтобы такие продухи внутри дома не были заставлены мебелью или закрыты коврами и иными напольными покрытиями

Снаружи вентиляционные отверстия рекомендуется прикрыть сеткой с мелкими ячейками, через которые не пролезут грызуны. Зимой продухи можно прикрывать минватой, чтобы снизить приток холодного воздуха. Оснащайте свое каркасное жилище эффективной вентсистемой. Тогда в нем всегда будет уютно жить и легко дышать.

Почему так важна вентиляция для каркасного дома

Во-первых, люди на 75% состоит из воды. За ночь два человека в спальне могут испарить до 0,5 литров воды. Если комната имеет площадь 18-20 м2, то при влажности воздуха перед сном 25-30%, к утру она в отсутствие вентиляции составит 100%, что очень вредно для здоровья, а также вещей и материалов.

За это же время в спальне возрастет содержание углекислого газа на 3%, а  объем кислорода уменьшится на те же 3%, что тоже опасно. Это приводит к не высыпанию, головным болям и недомоганиям. При наличии хорошей вентиляции ничего такого наблюдаться не будет.

Во-вторых, дома теперь строят из материалов, теплопроводность которых достаточно низкая. Оконные и дверные проемы стараются делать герметичными. И все это ради сохранения тепла и экономии топлива на обогрев дома. Для этих же целей надежно утепляется перекрытие и пол. Но в погоне за сохранением тепла, перекрываются все каналы поступления в помещение свежего воздуха, т. е. вентиляция воздуха полностью отсутствует!

Современный каркасный дом представляет собой плотно закупоренный термос. Из него не выходит тепло, но и не втекает свежий воздух. А это означает, что никакие вытяжные вентиляционные системы работать не смогут. Отсюда: духота, сырость, недомогание и т. д.

Как люди выходят из положения? Очень просто, но расточительно: они обогревают помещение и открывают форточку. В результате свежий воздух входит, а тепло выходит. Перерасход топлива может достигать 50%. Из-за сквозняков нередки простудные заболевания. Как же создать в доме здоровый микроклимат и сберечь тепло?

Рекомендации специалистов

  1. Первая рекомендация от специалистов касается расчета системы вентиляции, которую будут использовать в каркасном доме. Если вы этой области неспециалист, то не стоит самостоятельно проводить какие-нибудь расчеты, даже по показанным выше формулам. Потому что все это лишь приблизительные выкладки, которые надо подтвердить учетом различных факторов.
  2. Монтаж вентиляции проводить своими руками можно. Здесь нет больших проблем, но надо понимать, что все вышеописанные системы имеют свою сложность сборки. Особенно это касается вентиляции с рекуперацией, в которой присутствует калорифер. Этот вариант лучше предоставить специалистам.
  3. Несколько слов о рекуперации с калорифером. Необходимо отметить, что стоят такие системы недешево, поэтому на себестоимость сооружения каркасного дома их приобретение будет влиять обязательно. При этом в процессе эксплуатации в холодное время года надо быть готовым к определенным тратам денежных средств на потребление энергоносителя. Но все это компенсируется комфортным тепловым и влажностным режимом внутри помещений. К тому же в таком каркасном сооружении  будет также тепло, как в кирпичном.
  4. Сегодня производители рекуператоров предлагают автономные системы в виде мини-блоков. Их устанавливают прямо в стену каркасного дома. В таком приборе установлен нагревательный элемент, работающий от электричества, и вентилятор. Последний загоняет свежий воздух с улицы, нагревая его при этом.
  5. Если в доме построен камин, то в этой комнате сооружать вентиляционный вытяжной канал нет необходимости. Дымоход камина легко справляется с нагрузками по отсосу воздуха, даже если он не работает. Главное – держать открытой заслонку внутри дымохода.
  6. В активно используемых помещениях каркасного дома, а это кухня, туалет и ванная, надо вытяжные каналы устанавливать обязательно. При этом помещения на первом и втором этажах можно объединить одной вертикальной трубой. Рекомендуется подключение к вентиляции на втором этаже делать не горизонтально уложенной трубой, а с отводом и поднятием канала вертикально на 0,5-1 м параллельно основному воздуховоду, после чего и проводить врезку.
  7. В кухне рекомендуется организовать естественный отток через вмонтированную в стену вентиляционную шахту. А также установить кухонную вытяжку над плитой рециркуляционного типа. То есть, с отводом отработанного воздуха и паров от приготовления пищи за пределы помещения через стену или окно, но не в вентиляцию.
  8. В неотапливаемых помещениях и на улице надо воздуховоды утеплить. Выводить их лучше выше конька кровли. Если в каркасном доме используется принудительная система, тогда это делать необязательно.

Смеси и растворы для укладки и мощения брусчатки, тротуарного кирпича, тротуарного камня Quick-mix, Perel. Клей затирка раствор для брусчатки.

МОЩЕНИЯ И УКЛАДКИ БРУСЧАТКИ ДЛЯ ДОЛГОЙ И НАДЕЖНОЙ ЭКСПЛУАТАЦИИ

Основными проблемами при обустройстве дорожек и площадок из брусчатки, тротуарной плитки, тротуарного кирпича, тротуарного камня являются расшатывание и западание отдельных плит брусчатки, на поверхностях образуется неприглядного цвета налет, происходит выцветание брусчатки и натурального камня вследствие выгорания, швы зарастают травой и появляются различные насекомые. Даже при использовании материалов (тротуарной плитки и брусчатки) высочайшего качества, это ведет к разрушению покрытий, снижению срока их службы, также они становятся непривлекательными внешне.

Почему это происходит?

Во-первых, из-за недостаточно качественной подготовки несущего слоя покрытия.
Второе – непродуманность используемого несущего слоя, он может не соответствовать той нагрузке, которой будет подвергаться тротуар либо дорога.
Третье – используемые для мощения материалы не связанны между собой, то есть каждый отдельно взятый слой конструкции дорожного покрытия существует отдельно, «сам по себе» и не связан с другими слоями.
Четвертое — не качественно выполнен или отсутствует дренажный слой. В условиях российского климата с его перепадами температур отсутствие дренажа приводит к непоправимым повреждениям покрытий.
Пятое – укладка тротуарной брусчатки (плитки, камня) выполнена не профессионально.

Чтобы избежать всех этих неприятных моментов при укладке покрытий дорожек, необходимо производить мощение дорожек брусчаткой, клинкерной брусчаткой, тротуарной плиткой, тротуарным кирпичом, тротуарного камня, натульным камнем, с использованием специальных систем мощения Quick mix и Perel.

Основными проблемами, возникающими при эксплуатации поверхностей из тротуарной плитки и брусчатки, являются:

  • расшатывание брусчатки и западание отдельных плит;
  • возникновение неприятного серого налета на поверхности и выцветание;
  • зарастание швов травой и появление насекомых;

В результате даже тротуарная плитка или брусчатка высочайшего качества через несколько лет будет выглядеть совсем не так как Вы ожидали. Как правило, вышеуказанные проблемы возникают вследствие ряда причин:

  • Плохо или недостаточно подготовлена поверхность несущего слоя. Несоответствие нагрузке.
  • Использование несвязанных между собой материалов для мощения, т.е. каждый слой конструкции существует сам по себе.
  • Отсутствие дренажа, что в условиях знакопеременных температурных нагрузок наносит непоправимые повреждения покрытию.
  • Непрофессиональная укладка тротуарной плитки/брусчатки.

Немецкая фирма Квик-микс в результате многолетних исследований и испытаний разработала уникальную систему материалов TUBAG TRASS для мощения и укладки брусчатки, тротуарной плитки, тротуарного камня, тротуарного кирпича, что по праву относит компанию Quick-mix к лидеру на рынке смесей и растворов для мощения тротуарной плитки, тротуарного камня, тротуарного кирпича и брусчатки.

Главным фактором долговечной эксплуатации системы мощения брусчатки, клинкерной тротуарной плиткиQuick-mix Tubag trass,является большая прочность сцепления отдельных ее компонентов, в основе которых находятся специально разроботанные добавки на основе трасса.

Альтернатива в выборе

При всем разнообразии способов самостоятельного конструирования отыщется альтернатива, заключающаяся в том, что некоторые производители занимаются изготовлением моделей, предназначенных для установки казанов. Такие печи снабжаются верхней плитой со сменными кольцами, которые позволяют устанавливать казаны различных размеров. Они выполнены из толстого листового металла и готовы к применению.

Печка фабричного производства

Фабричную переносную печь можно установить в любом подходящем месте. Возможность приготовления блюд на природе – это всегда веселые компании друзей. Эмоциональный настрой зависит от гостеприимства хозяина, а техническая часть вопроса от его уровня мастерства и частички души, которую он вложил в создание и обустройство уютного уголка.

Методы создания проекта миниатюрного жилья

Функциональное надёжное жильё требует специальных знаний в области строительных технологий, поэтому большинство специализированных фирм предлагает заказчикам готовые проекты маленьких домов. Чёткая, подробная смета расходов, а также наличие всех необходимых помещений делает типовые проекты наиболее удобными и востребованными среди ценителей пригородных красот и тишины.

Также мини домики подойдут для ценителей полного уединенияИсточник pateshestvenik.com

Принудительная вентиляция

Гораздо более эффективной является принудительная вентиляция в каркасном доме. Обустроить ее самостоятельно своими руками довольно проблематично, поэтому для выполнения работ желательно пригласить квалифицированного технического специалиста, который выполнит расчеты и произведет монтаж.

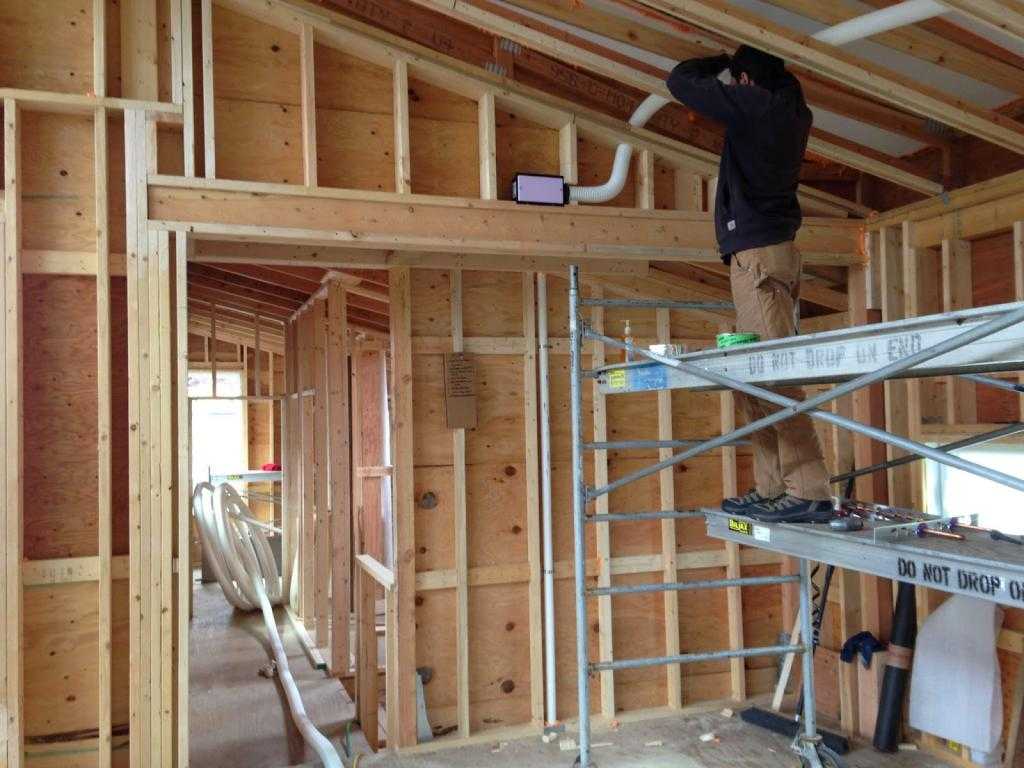

Принудительная вентиляция в каркасном доме работает за счет приточных и вытяжных вентиляторов, которые обеспечивают приток свежего воздуха в помещение и выводят уже загрязнившийся воздух наружу. Конструкция современных установок дает пользователю возможность самостоятельно регулировать оптимальный объем входящего воздуха.

Еще одно достоинство современных систем – очищение уличного воздуха от пыли и прочих загрязнений, подогрев до оптимальной температуры. Подогрев будет особо актуален в холодное время года.

Организация вентиляции

Принудительная вентиляция может быть организована несколькими способами:

  1. Приточная вентиляция в каркасном доме с рекуперацией. Актуальна в широтах с холодным климатом. За счет использования специального прибора, рекуператора, входящий в помещение воздушный поток нагревается, за счет чего помещение получает дополнительное тепло.
  2. Вытяжная вентиляция в каркасном доме. Отработанный воздух из помещения выводится принудительным путем, за счет разности давления через приточный клапан в комнату поступает свежий воздух с улицы.
  3. Приточная вентиляция. В данном случае воздух принудительно всасывается в помещение с улицы, при этом он вытесняет уже загрязненные воздушные массы, они выводятся из помещения через вентиляционные каналы.
  4. Приточно-вытяжной способ вентилирования. В такой системе и нагнетание, и выведение воздуха осуществляется принудительным путем с помощью вентиляторов.

Приточно-вытяжная вентиляция.

В качестве примера приточно-вытяжной системы можно предложить схему, состоящую из следующих элементов:

  • Решетка для забора воздуха;
  • Воздушный клапан – если система перестает работать, клапан не дает воздуху попадать в помещение;
  • Воздушные фильтры – защищают систему и воздух в помещении от попадания различных загрязнений;
  • Вентилятор – обеспечивает принудительное нагнетание уличных воздушных масс и вывод уже отработанного воздуха;
  • Система труб для распределения и отвода воздуха;
  • Элементы управления – регулировка потока входящего воздуха, управление всеми элементами системы, датчики влажности.

Утепление вентиляции в каркасном доме базальтовой ватой проводить необязательно. Пластиковые трубы не промерзают, они защищены от коррозийных процессов. Если вы все же решили использовать в конструкции именно металлические трубы, обязательно проведите утеплительные мероприятия в процессе монтажа всей системы.

Варианты устройства вентиляции

По принципу побуждения движения воздуха все вентиляционные системы делятся на два вида – естественные и принудительные (они же механические).

Термин “естественная вентиляция” подразумевает, что циркуляция воздуха внутри дома происходит естественным способом, без привлечения посторонних приспособлений и механизмов. Движение воздуха при таком способе вентилирования обеспечивается за счет разного давления снаружи и внутри помещений.

Поступление и отток воздуха в схемах естественного вентилирования происходит без участия механических средств – вентиляторов

В свою очередь, естественную вентиляцию также можно разделить на 2 группы – она может быть организованной или неорганизованной.

Неорганизованная вентиляция осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей естественный приток воздуха обеспечивается через открытые форточки, окна, двери балкона.

Такой вид вентиляции не требует затрат на устройство, но и не обеспечивает полноценное вентилирование каркасного дома, приводит к значительной потере тепла в холодное время года.

Монтаж вентилятора в вытяжное отверстие на кухне или в санузле переводит естественную вентиляцию в категорию комбинированной. Поступать воздух будет как обычно, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оснащенные приточными клапанами. Отличным примером организованной естественной вентиляции служат многоэтажные жилые дома, эксплуатирующиеся со времен советского периода.

Приток воздуха в них происходит через щели в окнах и форточки, вытяжка – через вентиляционную шахту и подключенные к ней отводы, находящиеся в кухне и туалете.

Как организованная, так и неорганизованная система естественного вентилирования зависит от разницы давления внутри и снаружи объекта. Однако в организованном типе нужно еще учитывать гидравлические потери на поворотах воздуховодов

В современных каркасных домах такой способ вентиляции недостаточно эффективен из-за повышенной влажности в помещениях, обусловленной герметичностью постройки, кроме этого он слишком зависит от погодных условий и прочих сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим сберегать тепло и регулировать поступление воздуха в каркасник.

Принудительную вентиляцию можно разделить на 3 группы:

  1. Вытяжная.
  2. Приточная.
  3. Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная принудительная вентиляция основана на естественном поступлении свежего воздуха в строение, при этом вытяжка использованного воздуха осуществляется при помощи кровельных или стеновых вентиляторов.

В вытяжных системах воздух поступает естественным образом, а отвод производится с помощью вентилятора

Приточная принудительная вентиляция устроена по обратному принципу – приток воздуха внутрь каркасника обеспечивается вентиляторами, встроенными в стены или в воздуховоды. Отработанный воздух выводится естественным путем через вытяжные отверстия в кухнях, санузлах.

Механический способ вентилирования обеспечивает стабильный, не зависящий от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройки готовой системы.

Механическая вентиляционная система гораздо дороже и сложнее в устройстве, чем естественная. Да и в процессе эксплуатации она потребует расходов на поставку энергии и обслуживание. однако она абсолютно не зависит от плотности и температуры воздуха на улице

Кроме указанной классификации, вентсистемы можно разделять по конструкции, они могут быть канализированными или бесканальными.

Особенности подбора и размещения вентиляционного оборудования для вентиляции каркасного дома:

  1. Энергоэффективность систем отопления, вентиляции и кондиционирования следует обеспечивать за счет применения приточно-вытяжных вентиляционных систем с механическим побуждением, с утилизацией теплоты удаляемого воздуха (п. 11.3  СП).
  2. Вентиляторы (в том числе канального типа), фильтры, клапаны, шумоглушители и др. оборудование следует выбирать по расчетному расходу воздуха с учетом подсосов и потерь через неплотности:
    • в оборудовании — по данным завода-изготовителя или по расчету (по классу герметичности А согласно 7.11.8);
    • в воздуховодах вытяжных систем и приточных систем — в соответствии с требованиями 7.11.8 (согласно ГОСТ Р ЕН 13779 плотными класса герметичности В).
  3. Оборудование вытяжных систем, удаляющих воздух с резким или неприятным запахом (из уборных, курительных комнат и др.), не допускается размещать в общем помещении для вентиляционного оборудования вместе с оборудованием для приточных систем (п. 7.9.14 СП).
  4. Через жилые комнаты, кухни, а также через квартиры жилых многоквартирных зданий не допускается прокладывать транзитные воздуховоды систем, обслуживающих помещения другого назначения (п. 7.11.10  СП).
  5. Воздуховоды, в которых возможны оседание или конденсация влаги или других жидкостей, следует выполнять с уклоном не менее 0,005 в сторону движения воздуха и предусматривать дренирование (п. 7.11.14  СП).
  6. Все воздуховоды, их соединительные элементы, клапаны, фильтры и другая арматура, а также воздухораспределители, решетки и т.п., используемые в системах воздуховодов, должны изготовляться из негорючих материалов. Применение горючих материалов допустимо только (п. 13.2.2 СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»):
    • в системах воздуховодов, в которых температура воздуха не превышает 120 °С;
    • в горизонтальных воздуховодах, обслуживающих один этаж.
  7. В системах вентиляции с температурой перемещаемого воздуха ниже 120 °С допускается применение воздуховодов из горючих материалов (любой группы горючести), за исключением вертикальных воздуховодов, проходящих через междуэтажное и чердачное перекрытия; указанные участки вертикальных воздуховодов должны выполняться из негорючих материалов (п. 13.2.4 СП 31-105-2002).
  8. Трубы и вентиляционные короба необходимо прокладывать под балками или между элементами каркаса. Размер отверстия в балках (например, при выполнении электропроводки к вентиляторам системы вентиляции) не должен быть больше четверти высоты балки. Стойки с вырезами или отверстиями, превышающими треть их глубины, следует укреплять, для чего с одной стороны стойки прибивается брусок толщиной 38 мм или металлическая накладка.

1 Финский домик – нужна ли ему вентиляция?

Каркасные сооружения – это энергоэффективные жилые постройки. Их особая конструкция дает возможность сохранять тепло, что позволяет затрачивать минимум средств на отопление. Такие дома строятся в виде каркаса. На него монтируются стены, защищенные от холода и влаги плитами пенопласта, гидроизоляционными мембранами и пленками, утепляющими материалами. Сверху этот многослойный пирог накрывается с обеих сторон различными облицовочными изделиями. В итоге мы получаем сооружение, в которое не попадает ни капли воздуха с улицы. Герметичность домостроения обеспечивается, кроме того, монтажом пластиковых окон, что также не способствуют воздухообмену в жилье.

В описанной «закупоренной» постройке отдыхают и живут люди. Они дышат, потеют. Это приводит к тому, что в жилище становится душно, на стенах и потолке со временем начинает собираться конденсат, в комнатах появляются малоприятные ароматы. Проблема с доступом свежего воздуха частично решается при периодическом открытии дверей и окон. Но этого явно недостаточно для того, чтобы в доме всегда был оптимальный микроклимат. А значит, для создания идеальных условий для жизни человека в каркасном строении придется позаботиться об оснащении его качественной вентиляционной системой. В большинстве случаев она проектируется и реализуется еще на этапе строительства дома. Но, если по каким-либо причинам этого не было сделано, монтаж вентиляции можно выполнить и в уже эксплуатируемом жилище.

Сразу отметим несколько нюансов. Если финский домик используется исключительно в качестве дачи для летнего отдыха, установка вентиляционной системы в нем необязательна. В подобных случаях окна и двери жилища открыты практически постоянно. Этого вполне достаточно для нормального уровня воздухообмена. Проблема с проветриванием может возникнуть лишь в санузлах и ванных комнатах. Но она решается элементарно – посредством обустройства в них небольших по размерам форточек.

Если каркасная дача эксплуатируется круглогодично, специалисты рекомендуют оснастить санитарно-технические помещения, а также кухню вытяжными каналами, работающими по простому принципу механической естественной тяги. Такие работы легко выполняются своими руками в кратчайшие сроки. Если же дом используется постоянно, он, в большинстве случаев, требует устройства принудительной системы вентилирования.
