Личный опыт устройства утепленного плитного фундамента по шведской технологии

УШП - утеплённая шведская плита. Технология строительства шведского фундамента. Преимущества и недостатки УШП

Содержание

Что можно строить на УШП

Некоторые организации предлагают этот тип фундамента даже для крупных домов со стенами из газобетона или различного вида блоков. Они заявляют, что такие дома стоят без повреждений много лет, однако в России их стали строить не так давно и только в идеально подходящих для этого местах. Поэтому даже добросовестные строители в половине случаев допускают ошибки, потому что не учитывают местную специфику и особенности местности. Чаще всего такие фундаменты заливают для каркасных домов и тут они ведут себя неплохо, особенно если в плиту не врезаны нагревательные элементы теплого пола. Но из-за крайне малого количества построенных зданий сложно собрать достоверную статистику, которая позволила бы сравнить УШП с другими типами фундаментов в том же климатическом регионе.


Тем не менее, опытные строители в один голос заявляют, что этот тип фундамента подходит лишь для неотапливаемых строений в не слишком холодных регионах. Причем стены должны быть только каркасными, потому что даже брус или бревно производят настолько большое давление, что при пучении грунта фундамент переломится, а от пучения нет никакой защиты из-за отсутствия утепления наружной стороны основания. Если в плите проложены нагревательные элементы, то во время сильных морозов велика вероятность того, что температурное расширение плиты достигнет опасных значений и бетон переломится из-за внутренних напряжений. Однослойное армирование не позволяет устанавливать несущие стены прямо на плиту, если под ней нет ребра жесткости, поэтому при проектировании и заливке фундамента необходимо точно определять положение ребер жесткости, ведь любая ошибка приведет к ослаблению плиты.

Все это говорит об одном – на УШП можно построить маленький каркасный дачный домик, однако затраты на строительство фундамента окажутся гораздо больше, а эффективность основания гораздо меньше, чем при выборе фундамента любого другого типа.

Шаг 6. Укладка бетона

На фундамент для моей небольшой баньки ушло 1,5 куба бетона марки М300 (ниже М300 для фундамента использовать не рекомендуется, выше – пожалуйста). Укладывать пришлось опять же самостоятельно при помощи лопаты и разравнивать металлическим правилом. Для шведской плиты достаточно 10 см бетона.

Далее примерно неделю бетонную плиту нужно увлажнять, поливая водой, чтобы она не потрескалась. Желательно также, особенно в жаркую погоду, бетон чем-нибудь накрыть (полиэтиленом, например), чтобы вода быстро не испарялась. Опалубку можно разбирать только после того, как бетон окончательно схватится.

Готовая утепленная плита. Недели через 2 можно строиться дальше!

Вот и все, у меня получился фундамент, возвышающийся над уровнем земли на 20 см (два слоя ЭППС по 5 см + слой бетона 10 см). Такой цоколь прекрасно защитит нижний венец деревянной бани от испарений земли и атмосферной влаги.

Утепление фундаментов

Утепление фундамента необходимо в тех частях, которые расположены в зоне промерзания грунта. Утеплителем закрывают цоколь и верх фундаментной стены. Кроме того, теплоизолирующие плиты укладывают под наружную отмостку вокруг зданий. Эти мероприятия помогают защитить грунт и стены от промерзания и, следовательно, избежать земли вокруг дома.

Различные конструкции фундаментов имеют разные способы утепления. Ленточный глубокий — утепляют только вертикальные стены рядом с поверхностью земли, ленточный мелкозаглубленный — стены и подошву. Свайный фундамент опирается на непромерзающий грунт, поэтому утепляют только боковые поверхности свай.

Утепление монолитной плиты фундаментного основания выполняют с боковых сторон и снизу. Это необходимо по причине расположения плиты в зоне промерзания грунта. Монолитный плитный фундамент является мелкозаглубленной конструкцией. Глубина его залегания редко превышает 50 см. Поэтому вся плита располагается в зоне промерзающей почвы и требует качественного изолирования. Какие материалы используют для утепления фундаментной плиты?

Утепление готового фундамента со стороны вертикальной стены

Утепление фундамента монолитного типа пенополистиролом

Теплоизоляция плит основания таким способом — относительно молодой вид модификации частных домов. Его начали применять в 50-х — 60-х годах XX века. Такой вид утепления плиты отличается прочностью и долгим сроком службы. Согласно статистическим данным популярность пенополистирола с каждым днем неуклонно растет.

Укрепление монолитных плит пенополистиролом показало себя как очень удачное решение при строительстве домов, ведь срок их эксплуатации составляет более 50-ти лет. После проведения различных испытаний и проверок стало понятно, что материал за весь период эксплуатации никак не меняется.

Из этого следует, что растущая популярность и неуклонное увеличение потребления пенополистирола — закономерность. За последние 20 лет его использование возросло в десятки раз. Главными потребителями данного материала являются Европа и Северная Америка.

Сравнение теплоизоляционных материалов.

Экструдированный пенополистирол для утепления монолитной плиты основания представляет из себя материал, имеющий равномерную структуру, состоящую из закрытых ячеек. Из-за невысокой плотности материала возрастают его теплоизоляционные свойства. Также следует знать, что пенополистирол обладает повышенными прочностными характеристиками и способен выдерживать довольно большие нагрузки.

Пенополистирол практически не пропускает воду и не боится воздействия химически-агрессивных сред. Теплоизоляцию этим материалом делают в регионах с суровыми зимами и очень холодной погодой. Пенополистирол прекрасно справляется с многократными циклами заморозок и разморозок, при этом его эксплуатационные характеристики совершенно не меняются. Пенополистирол обычно реализуется в виде плит.

Преимущества утепления плитного основания

Горизонтальное утепление плиты

Качественное утепление фундаментной монолитной плиты гарантирует долговечность постройки и долговременную эксплуатацию без потребности проведения незапланированных ремонтных работ. Особенно актуальным является утепление фундаментной плиты под жилыми зданиями, когда удается избежать значительных теплопотерь на первых этажах дома.

Утепление фундаментной плиты необходимо выполнить по следующим причинам:

  • Обеспечение повышенной гидроизоляции фундамента.
  • Значительное снижение теплопотерь.
  • Экономия средств на отопление жилой постройки, реальный режим теплосбережения.
  • Предупреждение образования конденсата, способного разрушить строительные конструкции здания.
  • Повышение комфортности проживания.
  • Стабилизация температуры во внутренних помещениях эксплуатируемого жилого дома.

Монтаж системы напольного обогрева и коммуникаций

На этом этапе выполняется установка напольной системы обогрева и всех необходимых коммуникаций согласно рабочему проекту. Предварительно выбирается схема прокладки труб и определяется оптимальный шаг укладки водяного контура (от 10 до 250 см).

Фиксация труб выполняется к арматурной сетке при помощи пластиковых хомутов. В местах наличия компенсационных швов к водяной трубе монтируется гофра для защиты от механических повреждений.

Для создания греющего контура предусмотрено три варианта монтажа водяных труб — змейка, двойная змейка и улитка. Каждый из них имеет свои преимущества и недостатки.

Коллекторный распределительный узел, к которому подводятся водяные трубы, устанавливается в стеновой конструкции.

Для организации системы теплого пола допускается использование медных, полиобутановых, металлопластиковых, полиэтиленовых и стальных труб диаметром от 16 до 20 мм.

После завершения монтажа водяных труб выполняется тестирование системы на герметичность. Она дает возможность проверить готовую систему на отсутствие возможных повреждений при монтаже труб.

Понятие о плитном фундаменте

Плитные фундаменты характеризуются максимальной опорной площадью среди всех оснований. Из-за такой особенности конструкция обеспечивает устойчивость и надежность всей постройки на любых грунтах, даже если их несущая способность низкая. Такие типы оснований устойчивы к силам пучения грунта, под влиянием которых происходит поднятие и опускание всей конструкции. Именно поэтому плитный фундамент именуют плавающим, конструкция-монолит имеет защиту от локальной деформации, функционирует по принципу единой платформы.

Схема устройства плитного фундамента.

Возведенные на таких фундаментах строения перемещаются целиком вместе со своим основанием, что препятствует перекосам. Плитные конструкции зарекомендовали себя как прочные и надежные, их в основном применяют при возведении частных домов на грунтах с низким несущим коэффициентом. Фундамент-плита применяется для возведения зданий любого типа на грунтах с любой несущей способностью.

Устройство плитного фундамента имеет недостатки: отличается материалоемкостью, большими расходами бетона и арматуры, большими материальными затратами, необходимостью создания чернового пола для предотвращения промерзаний помещений в холодный сезон, при этом нет возможности создать скрытые коммуникации и инженерные сети.

Его достоинствами являются: надежность, прочность, высокая несущая способность благодаря обширной опорной площади, простота в монтаже, возможность возведения на сложных грунтах при сокращении объема земляных работ в местах глубокого промерзания почвы, равномерное распределение нагрузки строения по всей площади застройки, отсутствие влаги в помещениях, отсутствие необходимости создания котлована и сложной опалубочной системы, плитные фундаменты могут возводить люди с небольшими навыками работы, бетонирование производится с лотков автобетоносмесителей, без дорогостоящего оборудования, к которому относят бетононасосы.

Почему специалисты рекомендуют использоваться для утепления именно пеноплекс

В последние годы многие застройщики предпочитают проводить утепление фундамента пеноплексом. Выбор этого материала обусловлен тем, что он обладает высокой устойчивостью к влаге, а также обладает максимально низкой теплопроводностью. В связи с тем, что плитной несущей конструкции на протяжении многих десятилетий придется контактировать с влажной средой, утепление фундамента пеноплексом позволит защитить здание от ее пагубного воздействия.

Экструдированный пенополистирол идеально подходит для теплоизоляции монолитных фундаментных конструкций, так как способен выдерживать сжимающие нагрузки. Пенополиуретановые плиты и пеноплекс представляют собой ячеистые материалы с закрытой структурой, благодаря чему влага не способна проникать в их полости. Именно поэтому их задействуют при проведении утеплительных мероприятий.

Формирование фундамента-плиты

Устройство фундамента подразумевает этапы: подготовка участка, рытье котлована, создание подушки, проведение дренажа, установка опалубки, заливка стяжки, укладка гидроизоляции, армирование, заливка бетоном.

Фундаменты-плиты могут быть мелко- и глубокозаглубленными. Мелкозаглубленными считаются фундаменты, закладывающиеся на глубину, которая меньше глубины промерзания почвы. При возведении с поверхности снимается плодородный слой от 200 до 500 мм, выкапывается котлован по размерам, утвержденным в проекте по возведению здания. После этих работ по технологии ведутся работы по созданию подушки из песка и гравия, она утрамбовывается предварительно. На нее сверху размещаются слои гидроизоляции, на гидроизоляции размещают арматурный каркас.

Схема армирования плитного фундамента.

Фундамент-плита испытывает поперечные и продольные нагрузки на изгиб, скручивание, поэтому требования к каркасу предъявляются серьезные. Для армирования применяется ребристая арматура, при этом обеспечивается ее максимальное сцепление с бетоном. Диаметр арматуры должен быть 12-16 мм.

Между собой арматура соединяется проволокой, поскольку этот способ крепления имеет преимущества перед сваркой: места сварки непрочные, сталь испытывает перегрев, теряя рабочие характеристики. Арматурный каркас составляют верхняя и нижняя сетки, жестко скрепленные между собой прутками арматурными. Расход металла на плитный фундамент выше, чем на другие типы оснований.

Грамотное армирование гарантирует долговечность и надежность конструкции. При этом предварительно ведутся расчеты с учетом нагрузки здания на плитное основание. Когда произведена закладка арматурного каркаса, приступают к заливке бетоном в котловане. В результате возводится большая плита-монолит, служащая фундаментом и полом.

Верхняя часть плиты оказывается полом этажа цоколя или подвального помещения, без которых возведение здания на плитном фундаменте нерентабельно. Устройство фундамента глубокого заглубления предусматривает рытье котлована с большим объемом земляных работ, что составляет большие материальные расходы. Данные конструкции возводятся для строительства очень тяжелых сооружений и многоэтажных железобетонных зданий, для легких домов они не подходят.

Утепление плиты

С целью утепления фундаментальных основ используют гранулированный пенополистирол (пенопласт) в бетон мелкого заложения. Ещё называют тёплым бетоном. Приготовление утеплителя для плитного фундамента возможен как на заводе, так и непосредственно на строительной площадке. Это зависит от заказчика и возможности доступа строительной техники к площадке для утепления фундамента пенополистиролом.

В плитный фундамент рекомендовано использовать ППС с плотностью не менее чем 1200D. Проект: на один куб бетонной смеси: 0,3 тонны цемента М400, один куб пенополистирола гранулированного, 0,8 тонны песка, омыленная смола по надобности.

При укладке бетона учитывается показатель усадки, один миллиметр на каждый метр. Теплопроводность смеси будет не велика. Нужен экструдированный пенополистирол под плиту снизу, но не сверху. Пенопласт должен иметь толщину слоя не больше 10,0 см.

Подготовительные работы

Непосредственно перед началом самого утепления фундамента плиты вам будет необходимо по всей площади прокопать траншею вровень с нижней наружной частью основания, а после этого гидроизолировать его. Для успешного проведения работ по теплоизоляции фундамента понадобится наличие следующего:

  • Перфоратор;
  • Остро заточенный нож;
  • Маховая кисть;
  • Молоток;
  • Веревка;
  • Строительный уровень;
  • Строительный фен или паяльная лампа;
  • Пенополистирольные плиты;
  • Доска обрезная;
  • Полиэтилен;
  • Мастика;
  • Рубероид.

Перейдем к описанию общих принципов по утеплению основания дома своими руками.

Полезные советы

Начинайте утеплять с угла более протяженной фундаментной стены,
укладывайте материал, продвигаясь снизу вверх, помните про смещение рядов наподобие кирпичной кладки. На соответствующем ширине плиты расстоянии от нулевой метки, натягивают шнурку по уровню и по ней производится укладка первого ряда теплоизолятора.

Особенности технологии монтажа пенополистирола

При утеплении монолитного фундамента на его наружную поверхность наносится расправленная мастика, после чего на нее крепится пенополистирольные плиты.

Обращайте внимание на места стыков плит: соединения должны быть плотными, без видимых зазоров. . По углам, на гребнях замков, материал обрезается

Если возникнет такая необходимость, участки стыков заполняют монтажной пеной.

По углам, на гребнях замков, материал обрезается. Если возникнет такая необходимость, участки стыков заполняют монтажной пеной.

По ходу монтажа верхних рядов пенополистирола своими руками нижние засыпают песком, что позволит прижать утеплитель как следует, а также повысит удобство работы.

Плиты, расположенные ниже нулевого уровня, монтируют исключительно при помощи мастики, чтобы избежать повреждения гидроизоляционного слоя.

Теплоизолятор, расположенный на надземной части фундамента, для большей надежности рекомендуется также закрепить дюбель-гвоздями («зонтиками»). Для этого перфоратором в стенах сверлят отверстия необходимых диаметра и глубины. Главное – соблюдать технологию и аккуратность во время работы. Для фиксации на базисную поверхность перфоратором или дрелью просверливают отверстия. Сами «зонтики» монтируют в центре и в участках стыков близлежащих плит.

Причины популярности пенополистирола в качестве материала для утепления фундамента следующие:

  • Использование данного метода позволяет добиться снижения затрат на 40%;
  • Благодаря высоким эксплуатационным свойствам данного материала теплопотери снижаются до 20%;
  • Слой гидроизоляции основания здания прослужит в несколько раз дольше;
  • Пенополистирол способствует отводу скопившихся грунтовых вод.

Таким образом, утепление дома, в частности, его фундаментной плиты при помощи пенополистирола гарантирует продолжительный срок эксплуатации фундамента даже при экстремальных температурах и поддержание оптимального уровня влажности в жилых постройках, что без сомнения представляется весьма актуальным для России, территория которой подвержена его сезонным перепадам.

Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция — утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

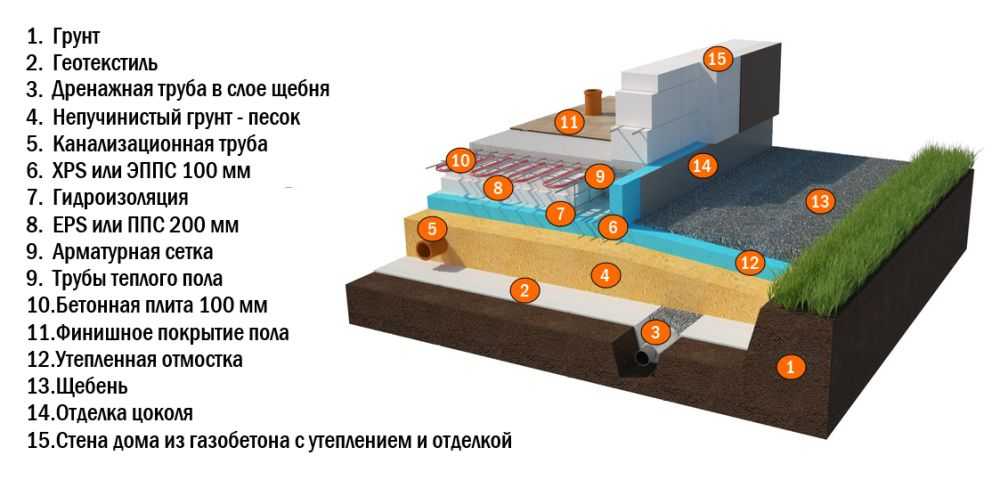

1ae14311e44f881c0dd085d514081c1c.jpg Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

  1. Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
  2. УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
  3. Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
  4. Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
  5. Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) — это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
  6. Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
  7. Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
  8. Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.

Преимущества и недостатки

Единственное преимущество УШП в том, что можно одновременно заливать мелкозаглубленный ленточный фундамент и половую плиту, экономя на этом несколько месяцев, которые пришлось бы потратить на выстаивание бетона и набор им крепости. Минусов у такой конструкции гораздо больше – несущие стены можно ставить лишь над ребрами жесткости, образующими ленточный фундамент, поэтому утепленная шведская плита подойдет только для очень маленьких, скорее всего, однокомнатных, домиков. Компании, предлагающие строительство домов на УШП и пользователи форумов, продвигающих эту идею, утверждают, что плита легко переносит пучение грунта и, оно не вредит дому. Это является правдой лишь частично, ведь под утепленным полом температура достаточная, чтобы предотвратить морозное пучение, но, даже если оно произойдет, его влияние компенсирует толстый слой пенопласта.

Ни под ребрами жесткости, ни снаружи нет никакого утепления, поэтому глубина грунта, в большинстве случаев, оказывается гораздо больше, чем расстояние до низа фундамента, поэтому велика вероятность пучения. Когда почва вспучивается, фундамент ломается образуя трещину, однако если на УШП стоит легкий каркасный дом, то пучение лишь приподнимет его, а после оттаивания вернет на место. Поэтому на УШП нельзя ставить не только кирпичные или бетонные стены, но даже газобетонные, ведь чем выше нагрузка на ребро жесткости, тем выше вероятность перелома фундамента, в результате чего трещина пройдет не только по нему, но и по стене. Еще один серьезный минус этой технологии связан с наличием в плите нагревательных элементов. Ведь ребра жесткости не имеют подогрева, поэтому их температурное расширение зимой незначительно. Однако подогретая плита расширяется гораздо сильней, что приводит к разрушению бетона.


Ведь в любых домах стяжка теплого пола должна быть отделена от стенок цоколя или фундамента демпферной лентой, компенсирующей температурное расширение и защищающей бетон от разрушения. В домах на УШП плита и ребра жесткости фундамент) являются единой конструкцией, поэтому даже незначительный нагрев резко увеличивает вероятность разрушения бетона. Не менее важный недостаток – соотношение стоимости и несущей способности, ведь для того, чтобы фундамент такого типа эффективно держал дом, необходима сложная земельная подготовка, что увеличивает общие затраты. В результате, даже плитный монолитный фундамент, считающийся одним из самых дорогих, обходится несколько дешевле УШП.

Утепление плитного основания

Утепление ведется после возведения цокольного этажа. Для утеплительных работ приобретаются необходимые инструменты, оборудование, материалы:

  • перфоратор,
  • нож,
  • маховая кисть,
  • молоток,
  • уровень,
  • промышленный фен,
  • гвоздодер,
  • пассатижи,
  • теплоизоляторы (экструдированный пенополистирол, пеностекло, пенопласт).

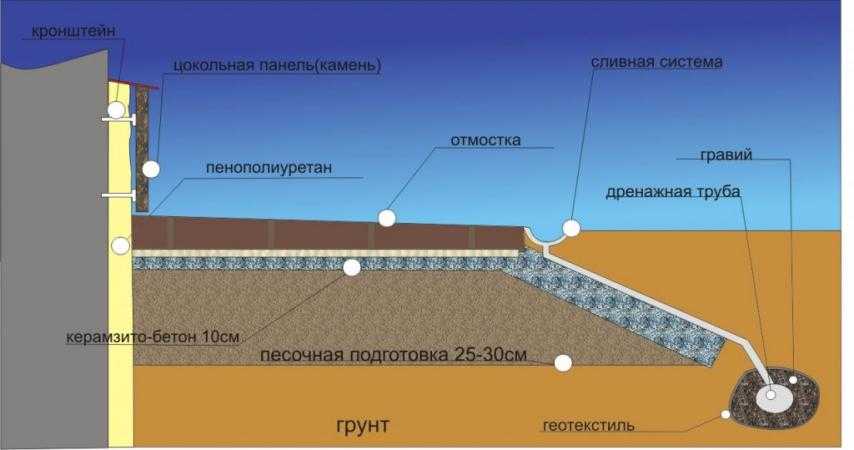

При помощи специального вида утепления грунта вокруг фундамента создается устойчивость к морозному пучению. Теплоизолятор укладывает на ширину 1,5 м вокруг несущей конструкции по всему периметру здания. Потом создается теплоизоляция наружной части основания (цоколя). Утепление фундамента проводится с помощью теплоизоляторов. Экструдированный пенополистирол применяют для внешней теплоизоляции, наружных сторон пола.

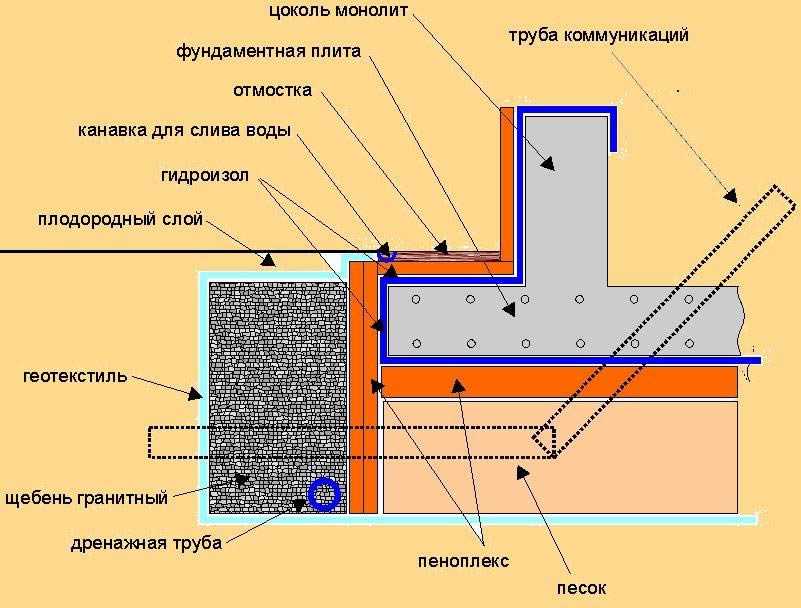

Схема утепления плитного фундамента.

Слой пенополистирола располагают на песчано-гравийной подушке, при бетонной подготовке, когда укладывают утеплитель и выполняют бетонирование. Это представляет собой внутреннее утепление плитного основания. Слой утеплителя наносят на стены и пол конструкции.

Теплоизоляционный слой препятствует промерзанию почвы под постройкой, проникновению холода в помещение, устраняет теплопотери, идущие через пол, способствует формированию благоприятного микроклимата в холодный сезон года. Проезд для машин следует отодвинуть от здания на ширину наружной изоляции во избежание деформации утеплителя.

Утепление фундамента делают на стадии строительства здания, после этого создание наружного утепления проблематично: предстоят работы по зачистке осыпавшегося грунта, очистке фундамента от цементного раствора после монтажных работ. Стены зачищаются от всевозможных включений, заделываются раковины цементно- песчаным раствором. Фундамент оставляют просыхать. После просушки следует утеплить пенополистиролом, боковые стены обработать гидроизоляцией. Далее ведутся работы по облицовке фундамента и устройству отмостки.

Создание грамотного утепления фундамента плиты в совокупности с другими работами придаст всему зданию надежность и безопасность, в нем будет комфортно жить и работать при любых климатических условиях.

Технология возведения

Чтобы сделать надежный фундамент УШП своими руками, необходимо тщательно соблюдать технологию и порядок укладки материалов. Самый важный компонент конструкции — бетон. Его можно заказать на заводе или приготовить самостоятельно (первый вариант предпочтителен). Для устройства УШП рекомендуется использовать бетон классов В20-В25, точное значение зависит от нагрузки

Во избежание проблемы важно перед началом процесса изучить, как правильно заливать бетонную смесь. Стоит запомнить самое важное: заливка монолитной железобетонной плиты выполняется за один прием, иначе конструкция не будет работать как единое целое

Подробнее об этом — в видео инструкции в конце статьи.

38459515c1adca182e5661c868749a44.jpg Процесс укладки шведской плиты

Строительство ведется в следующем порядке:

  1. Снятие плодородного слоя почвы (в среднем 20-30- см).
  2. Укладка песчано-гравийной подушки, в состав которой входит песок средней или крупной фракции (применение мелкого не допустимо). Толщина подбирается в зависимости от характеристик грунта основания. Важно грамотно выполнить трамбование с применением уплотняющей площадки или пригрузов.
  3. Укладка «Пеноплекса».
  4. Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня. Расстояние от дренажа до фундамента принимается не более 1 метра.
  5. Установка опалубки осуществляется с применением плитных и бортовых элементов.
  6. Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней). Точный диаметр и шаг подбирается расчетом по несущей способности. При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы.
  7. После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу.
  8. Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.

На данном видео наглядно представлена инструкция по возведению УШП, описаны плюсы и минусы, даны отзывы строителей.

Полную марочную прочность конструкция наберет по истечении 4 недель.

В первые недели бетону необходимо постоянное увлажнение (каждый 2-3 часа), которое не позволит появиться усадочным трещинам.

Укладка теплоизолятора, обустройство опалубки и армопояса

Следующий этап — монтаж утеплителя. Теплая шведская плита предусматривает использование пенополистирола технониколь. Он отличается высокой прочностью, теплоизоляцией и долговечностью.

Из теплоизолятора обустраивается опалубка с усиленными боковыми ребрами. Подобная технология предусматривает несъемную конструкцию опалубки, которая после заливки бетонной смесью становится частью готового фундамента. Это обеспечивает максимальную защиту основания от возможного промерзания.

Далее устанавливается армированный каркас, изготовленный из 12-мм прутьев. Расстояние между отдельными элементами — 20 см. Чтобы предотвратить повреждение утепляющего слоя, применяются подставки под каркас.

Где можно строить дома на УШП

Для строительства таких домов подойдет лишь ровная местность с сухим и твердым грунтом, причем расстояние от поверхности до грунтовых вод должно превышать 3 метра. Но даже в этом случае необходимо под фундаментом сделать мощную дренажную систему с принудительным отводом воды в противном случае дом будет шевелиться. Даже небольшой уклон грунта является препятствием для строительства дома на УШП, ведь от сильных дождей, легкого землетрясения или порывов ветра дом может сдвинуться с места. Эта проблема становится более актуальной на подвижных почвах и при высоком уровне грунтовых вод.

Достоинства плитного фундамента

Плитное основание имеет преимущества:

  • бетонная плита выполняет функцию пола первого этажа, это в дальнейшем позволяет снизить расходы на его монтаж;
  • является прекрасным вариантом для основания дома, строительство которого ведется на плавающих грунтах, плита и весь дом вместе с ней движутся одновременно с почвой;
  • монтировать плиту можно на любом типе грунта, даже на торфяниках и болотистой местности;
  • плиту возводят выше уровня промерзания почвы, благодаря песчаной подушке морозное пучение практически не воздействует на конструкцию;
  • железобетонная плита не подвержена усадке;
  • подходит для возведения зданий до 3 этажей.

Утепление плиты фундамента надежно защищает ее от деформации во время сезонного пучения почвы и продлевает срок эксплуатации конструкции.

Классический проект утеплённой фундаментальной плиты

  • Утрамбованная грунтовая поверхность;
  • прослойка геотекстиля;
  • слой песчаной подушки глубиной не более 20,0 см;
  • слой подушки из щебня глубиной не более 20,0 см;
  • 10-ти сантиметровый уровень залегания мелкозаглубленной бетонной плиты;
  • шар гидроизоляции;
  • пласт утеплителя с толщиной не менее чем 5,0 см;
  • 35-ти сантиметровая монолитная плита;
  • ростверк из бетона размером 50 х 50 см;
  • металлические прутья третьего класса с диаметром не менее чем 1,2 см;
  • ряд газобетона шириной 37,5 см;
  • с фронтальной части ряд облицовочного кирпича, покрывающего газобетон;
  • вентиляционный зазор 3,0 сантиметра;
  • гидроизоляция, утеплитель, облицовка ростверка на цоколе из полистирола.

Классификация материалов для утепления

Очень часто у собственников жилья возникает много трудностей в выборе того или иного материала утепление фундамента превращается в проблему. Люди путаются в названиях и свойствах, смешивают теплоизоляционные характеристики, что только усложняет процесс обеим сторонам при покупке. В целях оказания методической помощи, рассмотрим утепление плитного фундамента, материалы и характеристики.

Материал подбирается в зависимости от характеристик теплоизоляции, климатических условий региона. Второй момент: привлечение специальной техники для распыления химического реагента – полиуретана на поверхности мелкого заложения. Третий фактор – наличие финансовых средств, так как утепление процедура не дешёвая.

  • Пенополиуретан: плиты пеноплэкс для фундамента востребованный материал среди остальной линейки утеплителей. Изготавливается из вспененной кислородом пластмассы. Сама химическая смесь изготавливается непосредственно на площадке при строительстве. Там происходит процедура смешивания двух реагентов для утепления.Пенопластовые листы или ППУ обладают великолепными качествами по сохранению тепловой энергии в строении, снижении уровня шума, повышении звуковой изоляции. Не подвержен негативному воздействию влаги, устойчив к воспламенению;
  • пенопласт — утеплитель для фундаментных плит в основе содержит гигроскопичную пену. Экструзионный пенопласт также используется для утепления фасадов и иных частей конструкций. У плиточного пенопласта низкий коэффициент прочности и неустойчивость к механическим повреждениям на поверхности мелкого заложения;
  • ЭППС экструдированный пенополистирол — утеплитель для плит фундаментов: занимает почётное первое место по функциональности и применению. Изготавливается в стандартной прямоугольной форме. Листы состоят из ячеистой структуры. Материал способен выдерживать нагрузки, не подвержен изменениям, устойчив к температурным перепадам. Используется для теплоизоляции фундамента пенополистиролом, причём, дополнительная защита не требуется. Наличие отверстий для отвода конденсата и влаги.


Утепление фундамента

Утеплитель закладывается под плиты еще на этапе строительства. Это достаточно легкая работа, ее под силу выполнить одному человеку. Для работы понадобится:

  • утеплитель (например экструдированный полистирол);
  • полиэтиленовая пленка;
  • клей;
  • двусторонний скотч;
  • дюбели.

Утеплитель должен ложиться на гидроизоляционный слой. Утеплитель укладывается в несколько слоев, закрепляется с помощью специального клеящего состава. Чтобы крепление было максимально надежным, используются дюбели, они предотвратят любое перемещение материала.

Чтобы предотвратить попадание жидкого бетона на материал, теплоизоляционный слой сверху покрывается пленкой. Если планируются сварочные работы, то поверх пленки делается стяжка из бетона низкого сорта. Для закрепления полиэтиленовой пленки рекомендуется использовать двусторонний скотч. Если все работы будут выполнены правильно, то в процессе эксплуатации объекта не должно возникнуть никаких проблем с фундаментом.



Выбор утепляющего материала для плиты

До начала строительных работ рекомендуется выбрать надежный утеплитель, который обеспечит высокие эксплуатационные характеристики плиты. Основным назначением утеплителя является поддержание оптимального температурного режима и уровня влажности для предотвращения возможных тепловых потерь здания.

Шведская плита: технология предусматривает выбор особого утепляющего материала, к которому предъявляются высокие требования по прочности, износостойкости и теплоемкости.

Лучшим материалом для теплоизоляции плиты является экструдированный пенополистирол. Преимущества материала заключаются в его особых характеристиках:

  • экологичности, нетоксичности, безопасности;
  • высокой тепло- и звукоизоляции;
  • паронепроницаемости;
  • хорошей воздухопропускной способности;
  • долговечности, износостойкости;
  • устойчивости к появлению трещин и сколов;
  • невосприимчивости к гниению, поражению плесенью и болезнетворными бактериями;
  • устойчивости к горению.

Утепляющий материал укладывается в два слоя, между которыми обустраивается гидроизоляционная прослойка для защиты основания от повышенной влажности.

Преимущества

Говоря о данном типе основания, нельзя не затронуть его очевидные плюсы. Итак, основные преимущества утеплённой шведской плиты:

  • Возможность использования основания в качестве напольного покрытия для первого этажа здания.
  • Теплый пол фундамента.
  • Ровная поверхность. Нет необходимости дополнительного выравнивания для установки и монтажа линолеума или ламината.
  • Высокая теплопроводность. Основание обеспечивает хорошую передачу тепла в здание, что значительно сокращает расходы на отопление.
  • Фундамент защищает здание от передвижения и изменения состояния почвы.
  • Возможность проведения самостоятельных строительных работ без воздействия специализированной техники.

Шаг 3. Устройство опалубки

Опять же, на этом шаге была немного скорректирована шведская технология, в которой применяется неснимаемая опалубка в виде пенополистирольных L-блоков. В нашем городе мне такие блоки найти не удалось, поэтому я махнул на все это рукой и сколотил обычную деревянную опалубку из досок по периметру фундамента. Дополнительно было сделана небольшая опалубка для квадратного проема, через который в дальнейшем был проведен слив воды из бани. Тут главное выровнять все стороны, чтобы не получилось криво.

Обратите также внимание, что бетона будет заливаться много и давление на опалубку будет немаленькое. Поэтому нужно основательно распереть щиты от грунта брусками

Для опалубки я брал доски, но тут кто на что горазд. Просто они показались удобнее

Пенополиуретан и его применение

Основной особенностью данного теплоизолирующего материала является его плотная закрытая ячеистая структура, заполненная инертными газами на 85-90% и обеспечивающая его низкую теплопроводность. Для утепления фундаментов материал может использоваться как в виде готовых листов, так и в виде жидких самовспенивающихся двухкомпонентных составов, надуваемых методом напыления.


Нанесение жидкого состава пенополиуретана на бетонную стяжку под готовящуюся фундаментную плиту выгодно отличается от применения аналогичных листовых материалов.

  1. Высокая адгезия обеспечивает прочное сцепление с поверхностью, не оставляя при этом зазоров или щелей. Но плитный пенополиуретан требует предварительной обработки бетона специальными составами для надежного склеивания.Полимеризуясь, материал образует бесшовное покрытие, не пропускающее влагу. При применении листового пенополиуретана требуется дополнительная гидроизоляция.Напыление состава производится в 2-3 слоя, что дает возможность образования любой толщины теплоизоляции.

Кроме того, экологическая чистота изоляционного материала позволяет использовать его для утепления готового фундамента даже внутри помещения. Но основным недостатком в применении пенополиуретана является высокая стоимость компонентов напыляемого утеплителя и недоступность специального оборудования для производства работ в домашних условиях.

Виды утеплителей


Процесс напыления пенополиуретана длится намного меньше, чем монтаж плит.

К утеплительным работам нужно относиться ответственно. Первым делом необходимо выбрать утеплительный материал. Он не должен деформироваться под действием давления и не должен впитывать влагу. Например, плиты из минеральной ваты не подходят, потому что сильно сжимаются и могут впитывать воду. Можно использовать пеностекло или пенополистирол. Но утепление с помощью пенополистирола обойдется в несколько раз дешевле. Для утепления фундамента, расположенного в зоне повышенной влажности, рекомендуется использовать экструдированный пенополистирол. Плиты, выполненные из этого материала, удовлетворяют всем требованиям, предъявляемым к теплоизоляции объекта. Большим плюсом таких плит также является существенный срок службы, поэтому ими можно утеплять любое строение.

На строительном рынке можно приобрести специальные теплоизоляционные плиты. Они имеют практически нулевое поглощение жидкости, то есть за месяц они поглощают не более 0,5% скапливающейся в грунте влаги. Поэтому объем материала нисколько не изменяется. Он выдерживает любые температурные изменения, поэтому не разрушается.

Для утепления фундамента категорически нельзя использовать пенопласт. Это хороший утеплитель, но только для стен и потолка. Если положить под фундамент плиты из пенопласта, то через пару лет они просто рассыплются на мелкие шарики. Дело в том, что пенопласт очень сильно впитывает влагу. Зимой эта влага будет замерзать, увеличивая давление внутри материала. Очень часто такие плиты рассыпаются уже после первой зимовки.

Если предполагается теплоизоляция вертикального типа, то необходимо использовать плиты с очень высокой прочностью сжатия. В этом случае тоже можно использовать экструдированный пенополистирол. Он не теряет своих качеств на протяжении всего срока службы, обладает высокой прочностью сжатия, в нем не могут поселиться грызуны или насекомые.



Расчет толщины теплоизоляции


Если в доме предусмотрен подвал, то лучше использовать плиты толщиной 100 мм.

Первым делом необходимо рассчитать толщину слоев утеплителя. Она высчитывается в зависимости от типа здания, которое необходимо утеплить. Существует несколько формул:

  1. Толщина утепления стены подвала, который расположен выше уровня земли, высчитывается так: от сопротивления теплопередачи отнимаем 0,16, отнимаем толщину стены, разделенную на теплопроводность материала, и полученный результат умножаем на коэффициент теплопроводности теплоизоляции.
  2. Толщина утепления стены подвала, который расположен ниже уровня земли, высчитывается так: от сопротивления теплопередачи отнимаем 1,05, отнимаем толщину стены, разделенную на теплопроводность материала, и полученный результат умножаем на коэффициент теплопроводности теплоизоляции.

Как устранить недостатки УШП

Любая попытка как-то устранить недостатки технологии будет вести лишь к еще большему увеличению затрат на строительство. К примеру, можно увеличить высоту ребер жесткости под несущими стенами, чтобы они прошли ниже уровня промерзания грунта и утеплить их снаружи, а в плите сделать двухслойное армирование. В этом случае вы получите смесь полноценных ленточного и плитного фундаментов, со всеми их преимуществами, включая огромную несущую способность, благодаря чему можно будет возводить стены из большинства материалов. Однако фундамент получится «золотым», что оправдано под домом круглогодичного проживания и неприемлемо для дачи. Вместо мелкозаглубленного ленточного основания можно использовать фундамент из винтовых свай, благодаря чему вы сможете поставить дом даже на склоне, а половая плита сыграет роль ростверка. Однако и в этом случае ее нужно будет армировать двумя слоями сетки, а стяжку теплого пола заливать отдельно, что еще больше увеличит стоимость работ.

Еще один вариант – отделить мелкозаглубленный фундамент от плиты пола пенопластовой опалубкой, оставив связь арматурой. В этом случае немного снижается прочность и жесткость всей конструкции, что некритично при правильной земельной подготовке и соответствующем типе почвы, зато устраняется главный недостаток УШП – излишнее температурное расширение половой плиты. Такой подход позволит устанавливать нагревающие элементы в пол каждой комнаты, однако любую стенку придется ставить на ребро жесткости. В этом случае увеличивается стоимость монтажа, ведь устанавливать опалубку придется в сложных условиях, проделывая в пенопласте множество отверстий для арматуры.

Основное устройство

Современная технология фундамента шведская плита имеет прочное основание в виде монолитной плиты. Материал – бетон.

При установке фундамента можно не строить котлован. Обычно достаточно лишь снять верхний слой грунта.

  • Основа состоит из дренажной подушки из смеси песка и цемента. Материалы насыпаются послойно. Каждый слой утрамбовывается и заливается водой.
  • Необходимо также установить дренажную трубу.
  • Далее идет слой геотекстиля.
  • На дренажную подушку насыпается слой мелкого щебня.
  • Сверху – слой технониколя.
  • 2 слоя арматурной сетки.
  • Слой системы для отопления.
  • Электрическая разводка и коммуникации.
  • Бетонная плита.

Для проведения системы гидроизоляции накладывают слой специальной пленки.

В верхней и нижней частях основания устанавливают слой теплоизоляции. Для нее используют специальные плиты из пенополистирола.

Особенностью данного типа фундамента является монтаж в его поверхность канализационных труб, электрической разводки и прочих коммуникаций.

Как утеплить плиту бетонного фундамента пенополиуретаном

Максимальные показатели теплозащиты достигаются только путем созданием замкнутого контура, в котором пенополиуретан будет покрывать основание частного дома без каких-либо зазоров или разрывов.

Главным достоинством пенополиуретана является низкая теплопроводность. Путем напыления утеплителя получается монолитный слой теплоизоляции без швов, даже когда конструкция фундамента имеет сложную геометрию, при этом полностью исключается появление мостиков холода.

Плотность пенополиуретана для фундамента должна быть не менее 60 кг на 1м³. Из минусов можно отметить высокую стоимость самого материала и монтажа.

Данный материал наносится при помощи специального оборудования путем напыления. Твердение материала происходит в течении 17-20 с. Напыление пенополиуретана отнимает намного меньше времени, чем монтаж плит.

Материал наносится в несколько слоев. Один слой равен примерно 15 мм. В остальном технология устройства утепления идентична теплоизоляции пенополистиролом.

После нанесения пенополиуретана на стены фундамента его гидроизолируют и присыпают почвой. В районе цоколя пенополиуретан можно обработать штукатуркой. Но перед покрытием штукатуркой требуется выровнять слой твердой пены (срезать выступающие края) при помощи острого ножа и пройти по подготовленной поверхности грунтовкой.

Своими руками такое утепление сделать довольно сложно, ведь необходимо покупать или брать напрокат специальное оборудование.

Причины, влияющие на выбор полистирола на роль утеплителя

Пенополистиол — оптимальный материал для утепления фундамента. Нажмите на фото для увеличения.

Утепление плитного фундамента сопряжено с дополнительными затратами, связанными с укреплением подземной части последнего. В этой связи теплоизоляция фундаментной плиты полистиролом представляется отличным вариантом, поскольку в таком случае ее подземную часть укрывать не требуется. Кроме того утеплитель не нуждается в специальных навыках исполнителя во время монтажа, а также довольно легок и хорошо поддается резке.

Однако материал имеет и некоторые недостатки: высокую степень горючести (хотя и наименьшую по сравнению с другими видами пенопласта), не пропускает воздух, что недопустимо, если стены изготовлены из дерева.

Особенности утепления плитного фундамента пенополистиролом

Экструзионный пенополистирол (ЭППС) выпускается в виде готового листового материала под разными торговыми марками и, соответственно, различной толщины. Для надежного утепления плиты фундамента необходимо предварительно произвести расчет, определив нужную толщину с учетом плотность конкретной марки ЭППС, тепловое сопротивление укладываемой бетонной плиты, а так же климатический регион. Такую задачу лучше предоставить специалистам или же воспользоваться указаниями СНиП по строительной теплотехнике и тепловой защите зданий.


Расчет толщины теплоизоляционных материалов при утеплении плитного фундамента является основополагающим фактором возведения качественной основы строящегося здания!

Укладка листов пенополистирола производится на гидроизоляцию, в качестве которой применяются битумные рулонные материалы.

Листы приклеивают встык друг к другу на предварительно прогретую до необходимой температуры поверхность. На гидроизоляционные материалы, не имеющие битумного покрытия, дополнительно наносится клеевой состав со специальными мастиками. Следует учитывать, что в них не должно присутствовать различного рода растворителей, иначе избежать расплавления листов пенополистирола не получится.

Некоторые производители выпускают плиты ЭППС, имеющие замковое соединение, что упрощает их монтаж и обеспечивает минимальные зазоры между ними.


Такая конструкция утеплителя способствует уменьшению тепловых потерь и ликвидирует так называемые «мостики холода».Перед заливкой монолитной плиты, уложенный утеплитель потребуется защитить от соприкосновения с компонентами жидкого бетонного раствора. При армировании фундамента связанным железным каркасом, достаточно будет использовать полиэтиленовую пленку толщиной 150-200 мкм, которую укладывают в один слой внахлест с перекрытием 100-150 мм и скрепляют двусторонним скотчем. Если для устройства арматуры необходимы будут сварочные работы, то защитить уложенный теплоизолирующий материал рекомендуется цементно-песчаной стяжкой или низкомарочным бетоном.

Правила утепления плитных фундаментных конструкций

Перед тем как утеплить плитный фундамент застройщик должен узнать обо всех особенностях и нюансах, а также о наиболее эффективных технологиях. Если будет проводиться утепление фундамента пеноплексом с наружной стороны, то это позволит защитить не только плиты, но и стены от промерзания. В том случае, когда пенополистирольные панели будут уложены с внутренних сторон стен, застройщику удастся существенно улучшить микроклимат внутри помещений, но в то же время плиты и стены здания не будут защищены от промерзания. Из этого следует, что наружное утепление фундамента пеноплексом будет идеальным вариантом для любых строительных объектов.

Наружное утепление фундамента пенополистиролом или пеноплексом возможно только на начальных этапах строительства. Если застройщики упустят этот момент, то в дальнейшем они смогут провести только внутреннее утепление фундамента пеноплексом или пенополиуретаном.

Этапы работы

Каждому потребителю вполне под силу сделать утеплённую шведскую плиту своими руками. Для этого необходимо лишь следовать представленным ниже советам.

  • Подготовка земельного участка. Снять верхний слой грунта. Обычно достаточно убрать слой в 35-40 см почвы. Можно убрать его при помощи бульдозера или же самостоятельно, с использованием лопаты.
  • Строительство дренажной подушки. По всему периметру цоколя насыпаем послойно речной песок (высота 10-15 см) и мелкий щебень (высота 20-30 см). Каждый слой необходимо хорошо утрамбовать и пролить водой. Поверхность периодически выравниваем. Слой дренажа должен сравняться с уровнем поверхности земли.
  • Формирование опалубки. Производится по 2 технологиям:
  1. Европейская;
  2. Российская.

При работах по европейской технологии применяется опалубка, состоящая из блоков пенополистирола. Впоследствии она не удаляется.

По российской технологии изготавливаются стандартные деревянные опалубочные щиты. Они устанавливаются по всему периметру цоколя. Следите за выравниванием, все стенки опалубки должны быть установлены строго под углом в 90 градусов.

Опалубку следует укрепить железными штырями или деревянными брусьями.

  • Слой утеплителя. Выложить на поверхность 2 слоя материала – утеплителя, например, пенопласта. Его плотность должна составлять 100 или 200 единиц.
  • Армирование. Сетку следует связывать из железных прутьев 10 или 8 см. Ячейки сетки должны иметь параметры 15 на 15 см. Готовую сетку нельзя выкладывать непосредственно на утеплитель. Она устанавливается на специальные возвышения.
  • Установка системы обогрева поверхности пола.
  • Монтирование труб для канализации, водопровода, коммуникаций.
  • Слой бетона. На подготовленную сетку выкладывается бетон. Его маркировка должна превышать М300. Бетон выкладывается лопатой и выравнивается по правилу. Слой бетона должен составлять 10-15 см.
    1. Полученную таким образом плиту необходимо каждый день поливать водой. Следует следить за поверхностью, нельзя допустить ее растрескивание.
    2. При теплой погоде слой бетона необходимо укрывать полиэтиленовой пленой. Это необходимо для предотвращения испарения влаги с поверхности.
  • После полного застывания бетона следует снять деревянную опалубку.
  • Далее бетон рекомендуется разровнять и подвергнуть процедуре шлифования.
  • Монтаж внешней отмостки фундамента.
  • Не стоит забывать и про систему вентиляции. Отверстия необходимо проделать в основании строго друг против друга на расстоянии в 1,5 – 2 м.

Процесс строительства утепленного шведского плитного фундамента завершен.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий
