Технология гидробурения скважин на воду своими руками

Гидробурение скважин на воду своими руками позволяет сэкономить на процессе бурения. Суть метода в том, что отработанная порода извлекается на поверхность под действием сильного напора воды.

Оборудование

Роторное бурение невозможно осуществить без  специального оборудования, которое включает следующие приспособления и механизмы:

  • вышка;
  • ротор;
  • буровая установка с приводом;
  • насосное оборудование поршневого типа;
  • буровой вертлюг;
  • механизмы и оборудование для выполнения очистки при помощи промывочного раствора;
  • талевая система, состоящая из кроноблока;
  • желоб;
  • вибросито;
  • гидроциклоны (обычно используются при бурении нефтяных скважин).

В мобильной версии буровой установки для роторного бурения есть все вышеперечисленные составляющие механизмы, кроме системы очистки при помощи промывочного раствора.

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Колодец или скважина?

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

Установка обсадки

Удержание обсадной трубы от самопроизвольного осаживания

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

  • Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
  • Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

Послесловие

Еще живы буровые мастера, когда-то осваивавшие Тюмень с Уренгоем. Геофизической аппаратуры, строящей на дисплее компьютера 3D картинку того, что в земле, и полностью роботизированных буровых тогда не было, но они и так видели сквозь землю своей интуицией, опытом и были на «ты» со всеми духами недр. А тогдашние министры и члены политбюро, спеси у которых было поболее, чем у старозаветных бояр и удельных князей, к этим асам обращались на «вы» по имени-отчеству и почтительно здоровались с ними за руку.

Так вот, у любого из старых буровиков-зубров есть на счету неудачные скважины, чего они не стесняются – работа такая. Что ж тогда говорить начинающим, действующим самостоятельно? Не обескураживайтесь неудачей, вдруг первая скважина окажется пустой, или обрушится, или бур застрянет. Не без того в буровом деле. Но досада и разочарование моментально схлынут под мощным напором, как сейчас говорят, позитива, едва только ваша скважина даст воду.

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

  • Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
  • Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
  • Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
  • Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.
  • Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

  • Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
  • Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
  • Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
  • Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Выбор насосных агрегатов для промышленных скважин

Вывод воды из водозаборной конструкции осуществляется с помощью специальных насосов. При их выборе необходимо учитывать следующие факторы:

  • мощность используемого привода;
  • тип оборудования;
  • уровень рабочего давления;
  • производительность насосного агрегата.

Насосные агрегаты используются для перекачки чистой воды, в которой может содержаться незначительное количество посторонних примесей. Для изготовления корпуса насоса применяются сплавы металлов, устойчивых к воздействию коррозии. Электродвигатель надёжно защищён герметичной оболочкой.

Для забора воды из промышленной скважины применяются насосные агрегаты погружного типа. Их рабочие лопасти погружаются в воду. Страховка насоса осуществляется с помощью нержавеющего троса.

При окончательном обустройстве сооружения в нём монтируются водозаборные конструкции. С помощью них осуществляется доставка воды потребителю.

Какие источники под землей

Геологические разрезы по земельным участкам неодинаковы, но закономерности по водоносным слоям существуют. С углублением от поверхности в недра подземная вода становится чище. Водозабор из верхних уровней обходится дешевле, им пользуются собственники частного жилья.

Верховодка

Водный ресурс, находящийся в земле недалеко от поверхности над водоупорным слоем горных пород, называется верховодкой. Водонепроницаемые грунты имеются не на всех территориях, не всегда удается найти подходящий участок для организации неглубокого водозабора. Над такими линзами фильтрационный слой отсутствует, вредные вещества, органические и механические примеси с дождем и снегом проникают в грунт и примешиваются к подземному водоему.

Верховодка характеризуется такими показателями:

  1. Глубина залегания. В среднем 3-9 м в зависимости от региона. Для средней полосы — до 25 м.
  2. Площадь пластов — ограниченная. Проявления встречаются не в каждой местности.
  3. Подпитка запасов осуществляется за счет осадков. С нижележащих горизонтов водопритока нет. В засушливые периоды уровень воды в колодцах и скважинах на верховодку падает.
  4. Использование — для технических нужд. Если в составе отсутствуют вредные химические загрязнители, системой фильтрации вода улучшается до питьевой.

Верховодка хорошо подходит для полива огорода. При бурении неглубоких скважин можно сэкономить: проходка доступна для самостоятельного выполнения. Вариант — устройство колодца с укреплением его стенок бетонными кольцами. Не рекомендуется делать водозабор из верхних залежей, если недалеко от земельного участка используют удобрения, располагается промышленная зона.

Грунтовка

Верховодка — ресурс пропадающий, в отличие от грунтовки, являющейся первым постоянным подземным водохранилищем. Извлечение из недр верховодки осуществляется преимущественно посредством колодцев, для забора грунтовки бурятся скважины. Эти типы подземной воды имеют схожие характеристики по глубине залегания —

К особенностям грунтовой разновидности относятся:

  1. Фильтрующий слой горных пород. Его толщина 7-20 м, он распространяется непосредственно до пласта, расположенного на водонепроницаемой платформе скального грунта.
  2. Применение в качестве питьевой воды. В отличие от верховодки, для которой используется многоступенчатая система очистки, удаление механических примесей из грунтовки делают скважинным фильтром.

Подпитка грунтовой воды стабильна на территориях, покрытых лесами и регионах с умеренным климатом. В засушливых районах летом влага может исчезать.

Источники между пластами

Схема подземных вод.

Название второго постоянного источника воды — межпластовый водоносный горизонт. На этот уровень бурятся скважины на песок.

Признаки линз, перемежаемых горными породами:

  • вода напорная, поскольку принимает на себя давление окружающих горных пород;
  • продуктивных водоносов несколько, они рассредоточены по глубине в рыхлых грунтах от верхнего водонепроницаемого слоя до нижней подстилающей подушки;
  • запасы отдельных линз ограниченные.

Качество воды в таких залежах лучше, чем на верхних уровнях. Глубина распространения — от 25 до 80 м. Из некоторых пластов на земную поверхность пробиваются родники. Вскрытая на большой глубине подземная вода за счет напряженного состояния жидкости поднимается по стволу скважины на привычную близость к поверхности. Это позволяет осуществлять водозабор центробежным насосом, установленным на устье выработки.

Межпластовая разновидность подземных вод популярна при обустройстве водозаборов для загородных домов. Дебит песчаной скважины — 0,8-1,2 м³/час.

Артезианская

Другими особенностями артезианских горизонтов являются:

  1. Высокая водоотдача — 3-10 м³/час. Этого количества хватит, чтобы обеспечить несколько дачных домов.
  2. Чистота воды: проникая в недра через многометровые слои грунта, она полностью освобождается от механических и вредных органических примесей. Вмещающие породы обусловили второе название водозаборных выработок — скважины на известняк. Утверждение относится к пористым разновидностям камня.

В промышленных масштабах добыча артезианской влаги осуществляется в коммерческих целях — для продажи питьевой воды. На территориях, расположенных в низинах, есть вероятность обнаружить напорную залежь на глубине 20 м.

Основные способы забуривания скважин

В зависимости от вида и состояния горных пород в приповерхностном слое, диаметра и типа породоразрушающего инструмента, способа бурения, вида очистного агента и бурильной колонны применяют следующие основные способы забуривания скважин.

  • 1. Установка трубы-направления скважины в шурф, предварительно выкопанный вручную. После установки в шурф трубу-направление или цементируют или закапывают. Этот способ применяется при бурении скважин большого диаметра шарошечными долотами с промывкой скважины глинистым раствором (в основном скважины на нефть и газ) и при бурении геологоразведочных скважин ударно-канатным способом.
  • 2. Забуривание скважины «всухую», т. е. без промывки или продувки. Этот вариант находит применение при бурении с поверхности земли в тех случаях, если верхний интервал геологического разреза представлен осадочными породами при использовании обычных снарядов (без съемного керноприемника). Для бурения колонковый набор оснащают твердосплавной коронкой типа СМ или СА, а забуривание производят при медленном вращении колонны и повышенных нагрузках на глубину 2-3 м до коренных пород. Если коренные породы залегают глубже, то «всухую» бурят до предельно возможной глубины, а затем устанавливают трубу-направление и ведут бурение до коренных пород уже с промывкой инструментом меньшего размера.

Возможен вариант забуривания «всухую» посадкой обсадной колонны, оснащенной коронкой или башмаком в рыхлые сыпучие породы с вращением и под действием повышенной осевой нагрузки на предельно возможную глубину. Обсадную колонну после этого не извлекают, а породу внутри колонны разбуривают уже с промывкой колонковым набором меньшего размера.

3. Забуривание с продувкой пневмоударником или шарошечным долотом может применяться по любым, в том числе твердым, выветрелым породам, породам, насыщенным крупными обломками и на значительные глубины. Этот способ рекомендуется для различных условий бурения, но только в том случае, если не требуется керн в интервале забуривания. Для забуривания может использоваться, например, пневмоударник П-105 (диаметр долота 105 мм) и компрессор, обеспечивающий давление воздуха 0,2-0,5 МПа. Для оперативного забуривания целесообразно иметь в организации мобильный компрессор с комплектом бурового инструмента именно для осуществления операций забуривания.

При бурении по неустойчивым, аллювиальным, сыпучим породам бурение пневмоударником может осуществляться с поверхности с опережающим креплением ствола скважины, когда разрушение породы на забое сопровождается забиванием и обсадной колонны, оснащенной башмаком или специальным долотом. По данной схеме реализуется бурение в соответствии с методами OD, ODEX и DEPS компании Atlas Copco.

4. Забуривание с промывкой алмазным или твердосплавным инструментом проводят при бурении из подземных горных выработок без установки обсадных труб, если породы устойчивые и несклонные к набуханию и обваливанию.

Техническая вода в этом случае удаляется из скважины изливом и попадает в зумпф по канавке.

Устье скважины при бурении горизонтальных или восстающих скважин, буримых из подземных горных выработок, обязательно оборудуется специальным герметизирующим устье скважины патрубком при использовании для бурения снаряда ССК. Тогда доставка и извлечение керноприемника и овершота производится за счет регулируемого гидравлического напора в герметичном пространстве ствола скважины.

Вариант забуривания с промывкой практикуется и при бурении скважин с поверхности ССК. В этом случае забуривание производят с промывкой водой колонковым набором ССК с твердосплавной или алмазной коронкой до предельной глубины и извлекают на поверхность керноприемник с керном. Техническая вода, на начальном этапе, изливается из скважины и удаляется за пределы буровой установке по канавке. Далее производят обуривание оставленной в скважине и выходящей на поверхность колонковой трубы обсадной трубой большего размера, оснащенной армированным башмаком. После обуривания обсадной трубой бурение снарядом ССК продолжается, а обуривание обсадной колонной проводят до тех пор, пока обсадная колонна не войдет в плотные коренные породы.

Забуривание с промывкой производят и при бурении двойной колонной КГК (гидротранспорт керна). В этом случае вода циркулирует через зазоры в колонне и попадает в зумпф не изливаясь и не контактируя со стенками скважины.

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Порядок работы

Общий алгоритм действий. Конкретный перечень мероприятий определяется индивидуально, с учетом местной специфики.

Подготовка места бурения

Заключается в зачистке и выравнивании почвы для дальнейшего монтажа МБУ и размещения емкостей для промывочной жидкости.

Сборка и горизонтирование установки

Последнее – весьма существенно. Если инструмент пойдет в грунт хотя бы под небольшим углом, то при таких условиях бурения долго не выдержит, да и монтаж обсадных колен существенно осложнится.

Размещение технологических емкостей

Если есть возможность пополнять запасы воды (например, из системы водопровода), то это учитывается при выборе места. В расчет берется и длина соединительного рукава «резервуар – ствол».

Особенность – нужно учесть, что поступающая из ствола жидкость должна куда-то деваться. При раскачке скважины (но это будет потом, по окончании бурения и монтажа обсадных  труб) она попросту отводится. В данном же случае вода поступает туда же – в емкость («приямок»), то есть циркулирует по кругу. Поэтому первый после МБУ резервуар выполняет функцию фильтра, то есть производит очистку технологической жидкости от крупных фракций. В процессе бурения он периодически очищается.

Помпа

Точка ее расположения определяется удобством использования и все теми же линейными параметрами шлангов. Один – в емкость, другой – к МБУ.

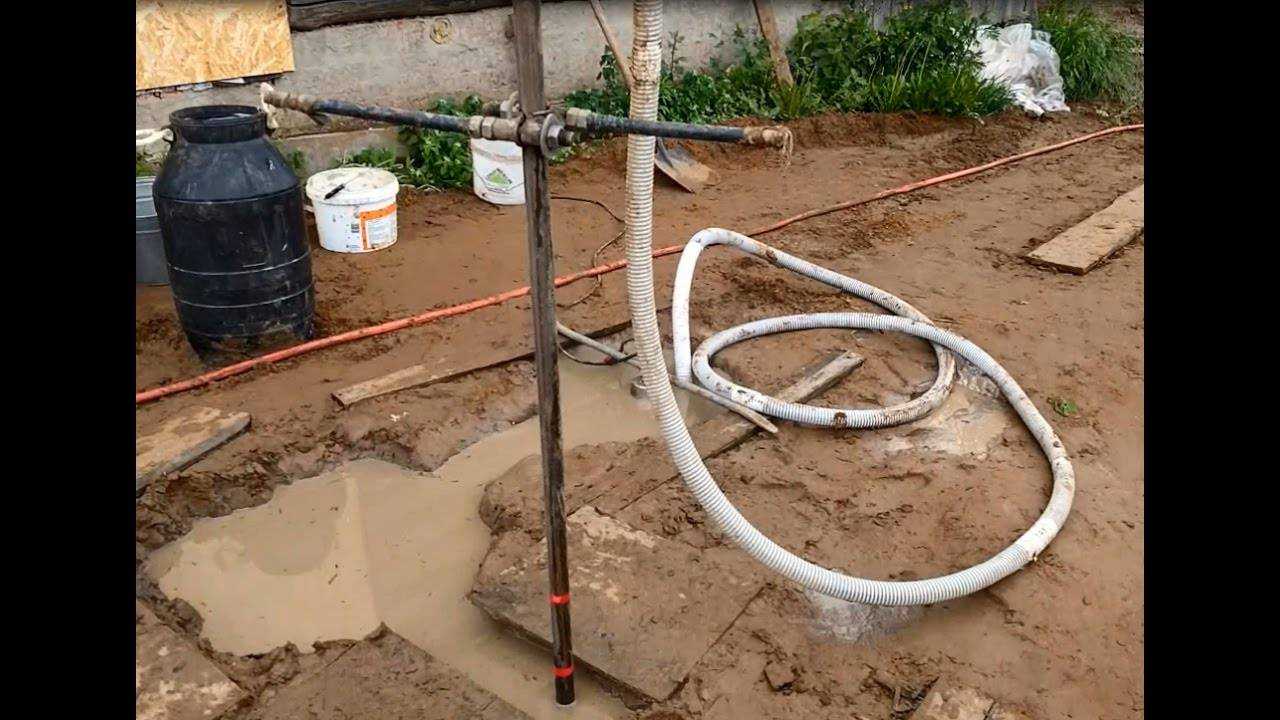

Все остальное – достаточно просто. Бур «вгрызается» в грунт, а мотопомпа подает подготовленную жидкость, которая укрепляет стенки шурфа и одновременно охлаждает рабочий инструмент.

Если данную технологию сравнить с методикой «сухого» бурения, при которой приходится периодически вынимать из шурфа инструмент (вместе с почвой), чистить его, загружать обратно, то преимущества очевидны.

Целесообразнее закачивать раствор глины, который несложно приготовить с помощью эл/дрели и насадки-«бабочки» (порядка 185 – 205 рублей; продается в любом специализированном магазине). По консистенции он должен напоминать кефир. Такая подготовка дает двойной эффект – стенки укрепляются, а расход жидкости снижается.

По всей глубине грунт неоднороден, и в процессе проходки инструмент встречает различные его слои. Исходя из их состава, следует корректировать «рецепт» технологического раствора.

Технические особенности и преимущества гидробурения

Не рекомендуется его применение на болотистой местности и при прохождении скалистых пород. В прохождении болота он малоэффективен. Для проведения бура сквозь скальные породы необходимо использовать механическое бурение, человеческих усилий будет явно недостаточно.

Такой принцип работы заключается в ускоренном вымывании мелких частиц грунта и поднятие их с помощью струи воды под большим напором. Основным условием остается легкость вымываемой породы и быстрота ее разрушения.

Такой метод для бурения скважин имеет ряд преимуществ:

  • незначительная себестоимость работ;
  • возможность проведения работ в ограниченном пространстве;
  • нет зависимости от посторонних людей и мощной крупногабаритной техники;
  • получаемый ствол скважины обладает достаточной прочностью.

Для проведения таких работ необходимо наличие воды под нужным напором. Это может обеспечить гидропомпа и емкость объемом 5-21 м³, в зависимости от особенностей местности и глубины будущей конструкции. Хорошим подспорьем будет наличие центрального водоснабжения.
