Температурный режим отопления водяным теплым полом под ламинат

Какая должна быть температура теплого пола и в комнатах жилого частного дома

Регулирование температуры в комнате

Установить, какая температура теплого пола будет в той или иной точке комнаты, позволяет индивидуальное регулирование температуры. Для этого используется:

  1. Покомнатная автоматика. В этом случае происходит в основном регулирование не температуры тёплого пола, а воздуха помещения.
  2. Зональные автоматические системы с датчиком, установленным в конкретной точке тёплого пола. Данные системы больше позволяют контролировать температуру как раз пола, а показатели в воздухе регулируются в зависимости от неё.

Схема подключения терморегулятора теплого пола

Естественно, что владельцам жилых помещений больше интересен вопрос о том, какую температуру установить на тёплый пол, чем общие вопросы регулирования температурного режима в помещении. Тут имеются свои нюансы. Например, некоторые домовладельцы для того чтобы быстрее нагреть пол в том или ином помещении пытаются действовать в обход автоматики и начинают вручную регулировать систему, открывая и закрывая вентили, в результате контуры этой системы отопления разбаллансируются, что приводит к выходу её из строя.

Чтобы этого не произошло, необходимо один раз решить, какая температура теплого водяного пола вам требуется, и терпеливо ожидать, когда автоматика выведет её на заданный уровень. При этом ни в коем случае не нужно её самостоятельно модернизировать, так как автоматика одного производителя не сочетается с приборами и устройствами другого производителя. В любом случае даже если у вас предусмотрено «групповое» регулирование климата в помещении, вам придётся ставить в него термостаты покомнатного регулирования температуры, так как только они способны поддерживать её в оптимальном состоянии.

Основной связкой в домашних системах тёплого пола является термостат и сервомотор. Термостат контролирует соблюдение оптимальных температурных значений, а сервомотор регулирует приток в систему теплоносителя. Термостаты монтируются обычно на внутренних стенах помещений на высоте примерно 0,5 м от пола. Запрещается устанавливать такие датчики на внешних стенах, за мебелью и занавесками, близко к нагревательным приборам.

Местная регулировка температуры в петлях осуществляется с помощью термостатов

При этом вместе с таким клапаном будет работать всего лишь один сервомотор. Именно он по команде термостата и будет регулировать температурные показания в вашей комнате.

НА этом пока все, продолжение читайте в следующих обновлениях нашего интернет журнала «Так стелют пол». Удачного Вам ремонта Дамы и Господа!

Регулирование температуры теплых полов

Для создания комфортных условий, а также для контроля расхода электроэнергии и других ресурсов пользователи прибегают к регулировке температуры теплых полов.

Регулировка водяных полов

На водяных системах обычно устанавливается термостатический вентиль или насосно-смесительные группы с автоматикой.

Они предотвращают перегрев системы и напольного покрытия, реагируют на изменение температуры в помещении и открывают или закрывают клапаны, поддерживая заданные режимы.

Достоинством таких регуляторов является простота и легкость сбора конструкции.

Регулирование электрических и инфракрасных полов

Для электрических полов используют электромеханические, цифровые и программируемые терморегуляторы. Они включаются параллельно в цепь и используют специальные датчики, анализирующие изменения режимов обогрева поверхности. При достижении максимально установленных порогов нагрева, они отключают теплоносители. Когда температура снижается на пару градусов, они снова подают питание на электрические обогреватели. Такие терморегуляторы позволяют экономить от 30 до 60% электроэнергии, значительно уменьшая стоимость коммунальных платежей.

А почему «должна быть 45…55» ? А если я отапливаю дом теплыми полами и стенами? – при 55 можно уже яйца варить (в смятку). А если у меня очень маленькие (плинтусовые) радиаторы? – при 45 ты будешь замерзать даже сейчас.

«45…55» – обыкновенные стереотипы мЫшления, основанные на привычной схеме радиаторов типа «1 колено на 2 м2».

Чем меньше, тем лучше. Однако, совсем «0» она будет только если совсем нет теплоотдачи (обогрева). Насос можешь перевести в режим 2 или даже 1.

Идеальным считается дельта в 20 градусов Но если этой дельты нет, а батареи горячие, то это тоже неплохо. Это означает, что мощность батарей меньше чем мощность котла. И неостывшая вода возвращается обратно к котлу. Так что в твоем случае котел будет включаться реже (к нему приходит и так горячая вода). Можно уменьшить скорость потока. Тогда дельта будет выше, но и котел будет чаще включаться. Строго говоря, если пренебречь потерями тепла в трубах, КПД системы не изменится. Сколько энергии сожрет котел, на столько и повысится температура в доме. Что так что этак.

У меня твердотопливник, он не выключается и не включатся тоже )))

Рукой кмк меньше 20 град.

Ну это когда он уже потухает. Хотя я могу выставить электро котел на 65град. Будет догревать

А кстати почему не рекомендуется, кудаж деваться когда он уже весь прогорел, отключать ему подачу и ждать пока вскипит.

А ниже – конденсат, а он у дров дюже злющий (сера, и как результат серная кислота). Ускоренная коррозия теплообменника. Для чугунины не так страшно. А сталь может «съесть» за сезон-два (были посты на СОКе). Когда уже прогорело – ни каких проблем – уже нет конденсата. А вот на этапе растопки – ну очень долго может быть – сам котел холодный + обратка холодная идет. Потому и делают защиту от холодной обратки ввиде управляемого байпаса прямо на обвязке котла. Работает очень просто: пока температура обратки не достигла +65°С, вода циркулирует по малому кругу (почти как термостат в авто). Некоторые производители встраивают байпас прямо в котел.

Данные.Котел твердотопливный 25Квт на угле.На дровах думаю ниже.

Отапливаемая площадь 100кв.м утепление никакого 15см бруса полы и потолки правда по 20см ваты )), неконопачен. Стоят 8 конвекторов общей мощностью примерно 12квт. И подключен бойлер. Но ГВС малорасходуется, так что в расчете он особо не участвует (отключу я его вообще, когда котел остыл, то бойлер остывает тоже (( )

И я не сказал бы что у меня в больших комнатах сильно тепло. В ванной и в спальне не продохнуть. А вот в зале и кухне так себе, градусов 20, а хотелось бы 25 )) Но все подходы к конвекторам гарячие.

ПС есть подозрения что вот это греет хреново вобщем то.

В квартире и я б выкинул))) а на даче их 15штук надо Накладно выходит а эти совсем недорогие.

Может на чугуний заменить, или оставить пока как есть.

Чтото дешево ка кто. у меня в среднем 1 радиатор стоит 5 тыс. Итого там 2 штуки, да плюс термоголовки и подключение и Тд и ТП )))

Дениса знаю, а че толку, он же 70% скидку не сделает ))))

Температура теплоносителя в теплом полу

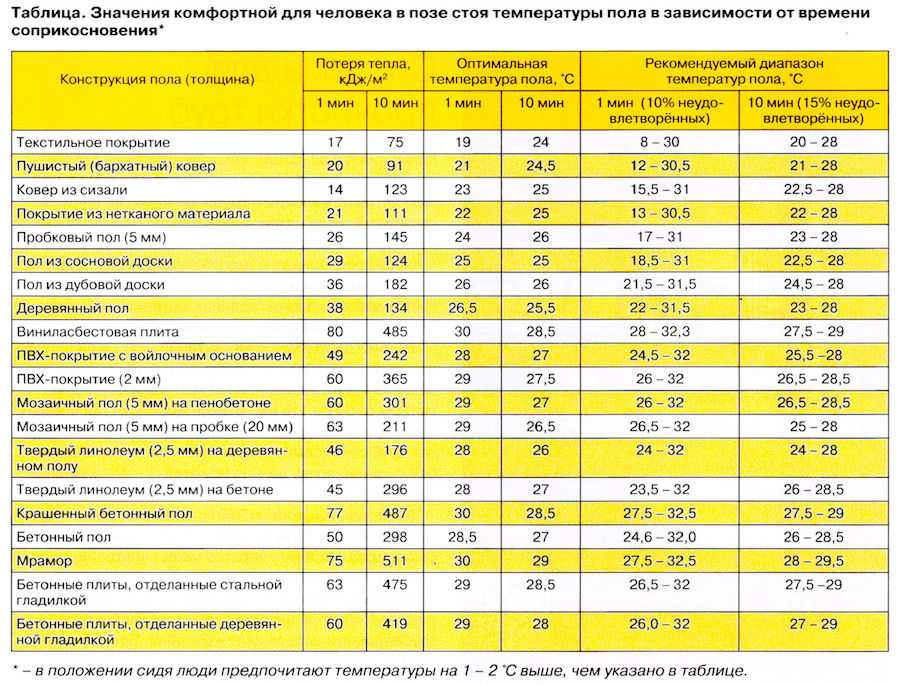

Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а нагрев воздуха на уровне головы 19-20°С.

Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).

В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия, вида теплоносителя, настройки расходомера и т. д.

Таким образом, для обеспечения температуры воздуха в 20°С при максимально комфортном значении 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².

В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.

При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.

Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом. Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры

Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

  1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
  2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
  3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
  4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
  5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Техники регулирования температурного режима водяных полов

Как уже сказано, есть масса вариантов обеспечить поддержание комфортной температуры в помещении. Разберем каждый из них.

Ручная регулировка

Пример механического терморегулятора для ручного управления температурой пола

Осуществляется процесс посредством термоголовок (как обычный кран). Никаких автоматических приборов не нужно. Установка термоголовки производится на коллектор обратный и подающий. Процесс осуществляется после заполнения каждой петли контуров при отсутствии воздуха в трубах. Сначала идет заполнение основной системы, затем открыть/закрыть прямое и обратное направление петли, чтобы заполнить и ее, воздух должен выходить через воздуховод, иначе полы не будут греть как положено.

Запустив циркуляцию одной петли, проверить температуру – она должна быть везде примерно одинаковой. Закрыть первую петлю и переходить к следующей. Таким образом проверяются все петли контуров. Конечно, при определении тепло/холодно только рукой, не получить идеального совпадения температуры каждой петли, поэтому иногда общий результат можно увидеть только через час – дает себя знать инерциальность системы.

Групповое регулирование

Схема группового регулирования температуры сенсорными датчиками

Применяется в том случае, когда нужно поддерживать  тепло сразу на нескольких объектах. Подразумевается применение автоматических приборов, что гарантирует точность результата, обеспечивая больший комфорт управления. Регулировка осуществляется на источнике тепла, а также на смесительных узлах принцип «константы» или «климат-контроля», охватывающий всю постройку.

  1. Принцип константы осуществляется с применением термоголовок, монтируемых на двух-, трехходовые клапаны. Чувствительная система всегда будет поддерживать одну температуру, установленную заранее. Большие узлы оснащаются электроприводами, для маленьких узлов достаточно обычных приборов.
  2. Водяной теплый пол, регулируемый по принципу «климат-контроль», зависит от автоматического датчика, устанавливаемого на систему. Получается регулировка по общей температуре окружающей среды, а потому все решает автоматика. «Умная» система сама делает вычисления, выставляя термальный режим и поддерживая его заданное время. Осуществляется это посредством просчета температуры воды, воздуха на подаче, вычисления соответствия таблице и потом автомат вычисляет оптимальную градацию температур для помещения.

Индивидуальное регулирование

Для индивидуальной регулировки температуры применяется система климат-контроля

Как правило, данный вариант подходит для обеспечения комфортного микроклимата в отдельно взятой комнате. В этом случае определяется температура воздуха, затем теплого пола, регулировка же обеспечивается монтажом датчика в каждую зону (комнату). Групповой вариант регулировки никак не заменит индивидуальный, так как в первом случае система работает по охвату всего дома, работая в «одном ритме», во втором случае у каждой зоны свой температурный режим водяного пола, который может быть отличным от любого другого – разница температурных режимов контуров иногда довольно существенная, именно поэтому требуется монтаж термодатчиков регулирования в индивидуальном порядке.

Что касается последнего, комплексного варианта регулирования температурного режима водяного пола, то он достигается правильным объединением группового и индивидуального решения. Выполнить самостоятельно подобную работу достаточно сложно, особенно, если нет определенного навыка – большой перепад температур может спровоцировать сбой работы всей системы, поэтому потребуется полная перенастройка конструкции, что повлечет дополнительные расходы.

В случае обустройства системы теплых полов своими руками, самым простым и действенным способом регулировки температуры водяного теплого пола является работа кранами, то есть, ручной вариант. Монтаж не требует никаких профессиональных навыков, а работать ими довольно удобно: холодно – открыть, тепло – закрыть подачу кипятка по трубам системы. Помимо простоты, способ характеризуется экономностью осуществления, а если краны находятся там, где до них могут дотянуться дети, есть термоголовки, оснащенные специальной защитой, которая предупредит возможность кручения в хаотичном порядке.

Так ли нужен терморегулятор для нагревательной системы пола?

Терморегулятор – устройство, которое контролирует и регулирует степень нагрева теплоносителя, что позволяет установить комфортную температуру в комнате. Такое устройство выполняет несколько важных функций:

  1. Вовремя включает и отключает нагрев.
  2. Контролирует и поддерживает в комнате нужную температуру.
  3. Может выполнить автоматический нагрев пола и помещения к нужному времени.
  4. Позволяет сэкономить энергию. После установки терморегулятора затраты на нагрев теплоносителя снижаются до 30%.

Сегодня применяются и другие народные методы, позволяющие выполнить контроль за теплоносителем, однако они все малоэффективны. К одному из таких способов относится регулирование режима температуры с помощью крана, который снижает скорость циркуляции воды и тем самым уменьшает тепловую отдачу. С помощью крана можно полностью или частично перекрыть воду механическим способом. Однако такой регулятор способен стать причиной образования в трубах воздушных пробок, в результате этого работа водяного контура нарушится.

Если вам интересно, как правильно выполнить регулировку температуры, тогда посмотрите видео:

Средняя оценка

оценок более 0

Поделиться ссылкой

Как быстро нагревается теплый пол?

Греющий контур встречается в виде двух основных систем отопления:

  1. Водяной трубопровод с теплоносителем в виде горячей воды, антифриза или этиленгликолевой смеси;
  2. Электрический контур, в котором теплоносителем служат углеродные стержни, инфракрасная пленка или электрический кабель.

В каждом из вариантов есть свои достоинства, как и недостатки. Скорость нагрева полов до оптимальной температуры зависит от глубины закладки внутрь полов, а также от конструкции греющего контура. Квадратный метр площади с бетонной стяжкой прогреется через 2 часа, если слой раствора не превышает 6 см.

Скорость прогрева водяного пола

Водяной трубопровод разогревает пол очень долго. Время в некоторых случаях достигает 30 часов, но босыми ногами человек сможет ощутить работу систему уже через 5 часов.

При стяжке в 5 см большая часть времени, как и энергии, будет потрачена на ее прогрев, после чего начинается выделении тепла внутрь помещения.

Как только контур отключается, комфортная температура в комнате держится около 24 часов, что связано с остыванием слоя бетона в стяжке. И нагрев, и остывание водяного теплого пола зависят от толщины слоя стяжки.

Особо стоит отметить высокую сложность монтажных работ, явный недостаток этого вида отопления.

Скорость нагрева электрического пола

Электрический пол нагревается быстро, поскольку стержни моментально становятся горячими (6-8 минут). Прогрев до оптимального значения займет от 12 часов до суток, поскольку стяжка должна быть равномерно прогрета по всему отапливаемому помещению.

Человек ощутит выделение тепла от пола уже через пару часов. Когда питание греющего контура отключается, полы поддерживают выбранный режим. В составе конструкции есть терморегулятор, откликающийся на изменения показателей даже в 2 градуса.

Автоматический режим позволяет регулировать мощность нагрева без участия владельца по заданным им параметрам.

Скорость нагрева инфракрасной пленки

Самым быстрым в нагреве считается инновационный инфракрасный пол в виде стержней или пленки. Особенность такого отопления – прямое излучение. Через час-полтора в комнате становится существенно теплее.

Скорость выше других вариантов отопления, поскольку не нужно прогревать стяжку и основание. Через 10 минут рабочие элементы в составе конструкции достигают максимального значения для отопления дома.

Температура тела человека выше на 6 градусов, поэтому на начальном этапе он не сразу чувствует существенные изменения в нагреве помещения. Но стопами на напольном покрытии эффект ощущается сразу, в первые же полчаса.

Обзор технических характеристик

Система водяного тёплого пола состоит из контура и блока управления. Первые располагаются под напольным покрытием, второй чаще встраивается в ниши с открытым доступом. Применяется такой вид отопления в качестве основного или дополнительного источника тепла.

Наиболее эффективным вариантом считается вариант тёплого водяного пола под плиткой или ламинатом. Ковровые покрытия обладают низкой проводимостью, поэтому они выступают в роли барьера между системой и воздухом.

Преимущества и рекомендации

Тёплые полы в отличие от радиаторов отопления согревают воздушные массы по всей площади помещения до 1,7 м в высоту. Выше показатели будут в районе источника тепла, а не под потолком. Это говорит о большей продуктивности встраиваемых в перекрытие систем, чем у других обогревателей.

Эффективность обогрева помещения у разных систем отопленияИсточник floorheatmoshiriba.blogspot.com

Если сравнивать монтаж тёплого пола электрического и водяного, то второй обойдётся заметно дороже. Но для получения одного и того же результата электроэнергии уйдёт больше, чем природного газа или твёрдого топлива. Поэтому водяной пол выгоднее примерно в 5 раз и чаще применяется в качестве основного источника тепла.

Радиаторы для поддержания температуры воздуха в диапазоне 20-25 0С нагреваются не менее чем до 60 0С. Вода в системе тёплого пола доводится до 35-45 0С. Это также говорит о том, что такой вид отопительной системы можно считать одним из самых экономически выгодных. Экономия будет составлять до 40 %.

В пользу водяного тёплого пола стоит отметить и тот факт, что на относительную влажность воздуха система оказывает минимальное влияние, то есть сушка воздуха не происходит. Нет активной циркуляции пыли. А также отсутствует электромагнитное поле, которое сказывается на самочувствии человека негативным образом.

Так как теплый пол имеет скрытую систему монтажа, нужно уделить серьезное внимание выбору труб для него. Трубы должны обладать высокой износостойкостью, пластичностью, долговечностью и небольшим весом

Всем этим характеристикам, например отвечают трубы от производителя Lammin.

Недостатки и последствия

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжкуИсточник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы)

Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

Блок управления тёплым поломИсточник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол

Важно не путать с электрическим, так там параметры немного отличаются

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.. Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв

м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.
