Как армировать фундамент стеклопластиковой арматурой

При возведении новой постройки важно обустроить качественный и прочный фундамент. Для этой задачи могут применяться разные материалы, главное — чтобы они были...

Армирование фундамента

Чтобы определить, можно ли использовать стеклопластиковую арматуру для ленточного фундамента и как вязать стержни из стекловолокна с таким основанием, нужно учесть, что существует два типа основы с лентой:

  1. Прямоугольная.
  2. Т-образная.

Во втором типе монтаж арматуры выполняется без предварительных расчетов, а подошва предназначается для поглощения нагрузок на изгиб. Материал можно зашивать в стенку, но при установке в подошву нужно быть особенно осторожным.

Если фундамент обладает прямоугольным сечением, использование стеклопластикового армирования оправдывает себя, поскольку эта конструкция может воспринимать сжимающие нагрузки.

Инструменты и материалы

Перед тем как начинать вязать ленточный фундамент, нужно подготовить такие инструменты и материалы:

  1. Измерительное приспособление — рулетка.
  2. Прибор для подгона и обработки прутьев — болгарка.
  3. Средства персональной защиты.
  4. Уровень водяного типа.
  5. Хомуты из пластика для скрепления прутьев.

Земляные работы

Перед началом армирования нужно подготовить углубление, руководствуясь планировкой будущей постройки. Поверхность дна нужно выровнять и утрамбовать, затем насыпать слой песка (10-15 см), полить его жидкостью и уплотнить. Следующим слоем будет щебень с аналогичной толщиной. После уплотнения верхнего покрытия на дне образуется надежная подушка с ровной плоскостью.

Строительство опалубки

Для обустройства опалубки используются доски, которые соединяются в щиты с помощью гвоздей или саморезов. Шляпки крепежных деталей нужно устанавливать с внутренней стороны, а конструкцию нужно дополнительно укреплять с помощью распорок.

Поверхность стенок покрывается пергаментом, который фиксируется с помощью степлера. Задача этого материала заключается в сохранении чистоты досок и борьбе с вытеканием жидкости из бетонной стяжки.

Дальше на стенках размещаются метки, которые будут определять уровень заливки бетона. По этой линии стоит ориентироваться при монтаже армированных элементов. Для более точного выполнения работы следует применить водяной уровень.

Технология вязки

Чтобы разобраться с технологией вязки, следует учесть несложные советы опытных специалистов и придерживаться такого алгоритма действий:

Перед началом вязки нужно подготовить чертежи каркаса и провести нарезку всех элементов, придерживаясь расчетов.
Для позиционирования поперечных прутьев в нижних слоях используются фиксаторы. Они закрепляются как перед началом монтажа арматуры, так и после завершения сборки.
Диаметр ячеек определяется параметрами ленты, которая подвергается укреплению. В большинстве случаев он варьируется от 15 до 30 см.
Перед соединением продольных прутьев, их нужно разложить на земле и нанести на них отметки в местах крепления поперечных деталей. В процессе вязки нужно соблюдать прямой угол.
Поперечные элементы фиксируются с продольными с нижней стороны. Для обеспечения надежного армирования, хомуты из пластика или проволока вяжутся как можно туже.
В первую очередь необходимо подготовить горизонтальные слои армирования, а потом начинать закрепление вертикальных

Фиксация осуществляется с внутренней стороны ячеек для повышения надежности конструкции.
Углам нужно уделять особое внимание. Специалисты рекомендуют не гнуть их путем температурного воздействия, поскольку это может ухудшить прочностные свойства.

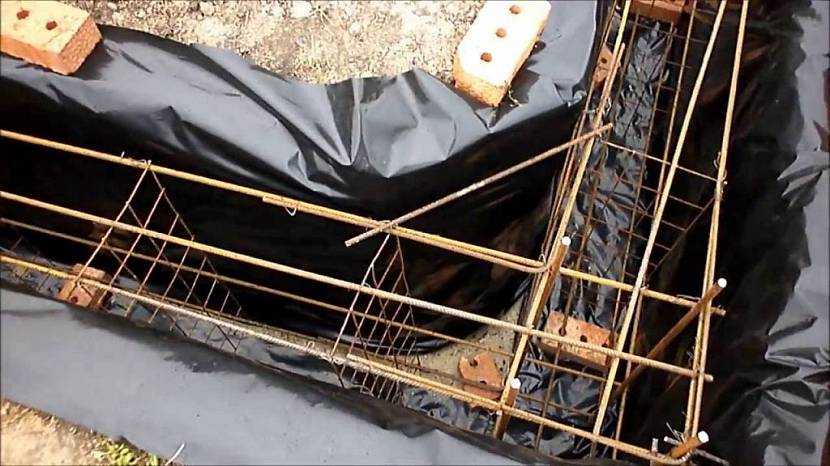

После завершения вязки арматурной конструкции ее нужно поместить внутрь опалубки.

Если вязка стеклопластиковой арматуры осуществляется с помощью проволоки, то, чтобы облегчить работу, лучше задействовать вязальный крючок. Его роль может выполнять старая отвертка.

Сооружение арматурного каркаса

При обустройстве каркаса нужно придерживаться ключевого требования — изделие нужно полностью заливать бетоном, выдерживая дистанцию между стенками опалубки не меньше 5 см. Чтобы армированные элементы не размещались на дне углубления, следует закрепить кирпичи, а поверх них расположить продольные прутья и горизонтальные поперечины. Эти элементы соединяются с помощью пластиковых хомутов.

Заливка фундамента

На последнем этапе нужно залить бетон в опалубку с каркасом

Важно проводить это действие с особой осторожностью, помещая его в свободные полости между частями каркаса. Также необходимо периодически протыкать бетон прутьями для удаления пузырьков воздуха

Укладка фундамента

Особых отличий в применении композитного материала, по сравнению со стальной арматурой нет. Для армирование ленточного фундамента стеклопластиковой арматурой требуются практически те же инструменты и материалы:

  • рулетка или метр для проведения измерений;
  • хомуты из пластика;
  • болгарка – нужна для подгонки и разрезания прутьев по нужным параметрам;
  • средства для индивидуальной защиты – очки и перчатки;
  • строительный уровень.


Армирование стеклопластиком проходит легче и быстрееИсточник m-strana.ru

Сооружение фундамента проводится в несколько этапов:

Первым делом делается траншея. При ее сооружении обязательно должен соблюдаться контур ленточного фундамента;

На дне котлована создается подушка из щебня и песка. Все тщательно утрамбовывается;

При утрамбовке слой из песка должен иметь толщину 10-15 см, слой из щебня должен быть такой же толщины. Поскольку все должно быть ровное необходимо применять строительный уровень;

Далее сооружается опалубка. Для этого производится сбор щитов из досок, они скрепляются при помощи саморезов или гвоздей

С наружной стороны их необходимо согнуть, а сами шляпки располагаются внутри;

После того как опалубка будет полностью сделана ее важно укрепить, для этого применяются колышки с распорками. Распорки необходимо закрепить, это выполняется путем стягивания стенок в верхней части;

При желании к поверхности стенок можно прикрепить пергамин

Его фиксирование проводится при помощи строительного степплера. Этот материал сохраняет чистоту досок после заливки фундамента. Кроме этого он задерживает жидкость из состава, это позволяет сделать фундамент ровным с правильной формой;


Защитная пленка позволит опалубке остаться чистой, и быть готовой к применению дальшеИсточник m-strana.ru

  • На следующем этапе работ проводится отметка уровня, до которого будет заливаться бетонная смесь. Он отмечается внутри опалубки, для этого лучше воспользоваться водяным уровнем;
  • На дно укладываются кирпичи, они будут применяться в качестве основания для арматуры;
  • Сооружается арматурная сетка и проводится ее укладка. Для этих целей рекомендуется применять цельные части арматуры. Для связывания стоит применять проволоку и хомуты из пластика;
  • В конце выполняется заливка бетона. Он заливается до необходимого уровня, хорошо утрамбовывается и накрывается полиэтиленовой пленкой.

Видео-отзыв о стеклопластиковой арматуре:

Заключение

Стеклопластиковая арматура для ленточного фундамента является отличным материалом, который сможет обеспечить основанию вашего дома высокую прочность и долговечность. Процесс сооружения достаточно простой, главное требуется соблюдать все рекомендации и правила.

Технология армирования фундаментов

Благодаря уменьшенному весу пластиковой арматуры и возможности использования прутов любой длины, сборка армирующего каркаса выполняется намного проще, чем из металлических стержней. Повышенная прочность полимерной арматуры для фундамента материалов позволяет использовать меньшее сечение.

Технологический процесс производства монтажных работ с использованием пластиковой арматуры для фундамента выполняется в несколько этапов, что показано на видео в конце статьи:

  1. установка опалубки;
  2. разметка уровня заливки бетона;
  3. сборка армирующего каркаса;
  4. заливка бетона;
  5. снятие опалубки.

Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

После этого на внутренней стороне ограждающих элементов с помощью водяного уровня необходимо нанести отметки верхнего уровня будущего монолита. Они позволят cориентироваться при заливке бетона и обеспечат его равномерное распределение.

Сборка армирующего каркаса

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

В процессе выполнения работ по монтажу фундамента из стеклопластиковой арматуры, необходимо помнить, что края прутов не должны доходить до опалубки и дна траншеи на 5 см. Для обеспечения этого условия можно использовать специальные пластиковые фиксаторы типа «стойка» и «звездочка» или плотные влагостойкие каменные материалы.

Заливка бетонной смеси

Укладка бетона внутрь опалубки производится точно так же, как и при использовании металлической арматуры

Однако следует соблюдать повышенную осторожность, поскольку прочность стеклопластиковой арматуры при сильных боковых воздействиях может оказаться недостаточной. Уплотнение бетона вибратором или трамбовкой необходимо выполнять таким образом, чтобы не повредить установленный каркас

Сравнение арматуры стеклопластиковой со сталью

Сравнивая арматуру композитную с металлическими аналогами, можно понять, насколько выгодно использовать ее в строительстве:

  • Удельный вес меньше в 8-10 раз (показатели варьируют в зависимости от диаметра прутьев).
  • Прочность на растяжение в 2-3 раза больше (у стальных аналогов 400 МПа).
  • Длина значительно больше — до 150 м.
  • Благодаря диэлектрику не пропускается ток, и не создаются радиопомехи.
  • Отсутствуют мостики холода.
  • Низкий показатель теплопроводности.

Взаимозаменяемость по диаметру с металлическими аналогами:

Композитная 4 6 8 10 12 14 16 18 20
Стальная 6 8 12 14 16 18 20 22 25

Достоинства и недостатки

У стеклопластиковой арматуры имеется множество положительных свойств, из которых можно выделить:

Высокую удельную прочность.
Небольшой вес (100 метровая бухта имеет массу около 10 кг)

Но при этом снижение веса самой бетонной конструкции не является настолько значимым, чтобы данный показатель можно было принимать во внимание при строительстве, как малых, так и крупных объектов, потому что основную массу составляет бетон.
Низкую теплопроводность, за счет чего отсутствуют мостики холода.
Большую длину (реализуется в бухтах/мотках). При создании каркаса приходится использовать меньшее количество материала, за счет того, что сокращаются участки, где прутья укладывается внахлест.
Компактность

Арматуру легко транспортировать и нет необходимости в использовании специального транспортного средства для ее доставки на объект, так как скрученный в бухту материал свободно помещается в багажник легкового автомобиля. Кроме этого 1-му рабочему под силу перенести сразу несколько бухт.
Диэлектрическую непроницаемость и радиопрозрачность — не проводится ток, отсутствуют радиопомехи внутри здания, сооружения.
Устойчивость к агрессивным средам и химическим воздействиям.
Неподверженность коррозии. Прутья используются в условиях влажной среды, и даже при длительном контакте с водой не появляется разрушающая ржавчина.
Высокую прочность на растяжении.
Хорошую устойчивость к перепадам температуры.
Отсутствие трещин, за счет того, что показатели теплового расширения полимерного состава и бетона максимально приближены.
Значительную экономию на количестве и транспортировке.
Долговечность.

Несмотря на большой список положительных факторов у стеклопластиковой арматуры имеются недостатки:

  • Высокая цена. Но этот отрицательный момент компенсируется возможностью применения композита меньшего диаметра, который стоит дешевле.
  • Низкая термоустойчивость.
  • Плохая гибкость. Согнуть пруток на 90° можно только в заводских условиях.
  • Низкий показатель упругости на излом.
  • Каркас из прутьев композита не имеет высокой жесткости, в результате чего не обладает хорошей устойчивостью к вибрациям и нагрузкам, которые создаются во время заливки бетона с помощью миксера.

Зная все положительные и отрицательные моменты, можно правильно подобрать стеклопластиковую арматуру и использовать только в тех бетонных конструкциях и сооружениях, где это целесообразно и финансово оправдано.

Важные рекомендации по выбору арматуры для фундамента

При выборе арматуры для фундамента в первую очередь уделяют внимание диаметру прутьев. Зависимость проста: чем толще арматура, тем более серьезные нагрузки она способна выдерживать

При определении оптимального диаметра учитываются, прежде всего, характеристики грунта (главный момент – пучинистость) и предполагаемый вес готовой постройки с учетом массы ее внутреннего обустройства и жильцов/посетителей.

Так должно быть в идеале и по правилам. Наряду с этим, многие частные застройщики отказываются от составления проектной документации и выполнения сопутствующих обширных расчетов, придерживаясь усредненных и общепринятых значений. В случае со строительством относительно небольших построек, к примеру, таких как баня, подобный подход является допустимым.

Рекомендации следующие:

  • если строение возводится из относительно легких материалов (брус, газоблоки и прочие облегченные строительные элементы из этой серии), применяется арматура диаметром 1,2 см. Использовать для обустройства фундамента прутья диаметром менее 12 мм нельзя – столь скромная по своим габаритным характеристикам арматура подходит разве что для применения при сооружении опоры под забор, ворота и прочие легкие хозяйственные конструкции;

Арматура рифленая 12 мм, прутки

Вторым важным показателем является класс арматуры. Для частного фундамента подойдет материал класса А-3.

Арматура рифленая а3 марка стали А500С, ГОСТ 5781-82

Арматура этой группы очень удобна в работе (легко гнется без применения специальных инструментов), прочна и надежна. Реже используются прутья класса А-2 (их можно гнуть на 180 градусов, А-3 – на 90 градусов).

Таблица классов арматуры и марок стали

Не менее важным показателем является материал изготовления арматуры. Ранее в отношении этого момента не возникало никаких вопросов – прутья изготавливались из прочной стали, альтернатив не было.

Однако строительный рынок неустанно развивается и расширяется. Одним из подтверждений этому стало появление в продаже стеклопластиковой арматуры.

Прутья этой группы характеризуются улучшенными эксплуатационными и практическими характеристиками. Среди главных преимуществ стеклопластиковой арматуры нужно отметить нижеперечисленные моменты:

  • высокие показатели надежности, прочности и долговечности;
  • сравнительно невысокую стоимость;
  • малый вес.

Мотки арматуры из стеклопластика

Использование стеклопластиковой арматуры позволяет сэкономить в среднем до 30-40% на покупке и транспортировке материала для обустройства армирующего каркаса по сравнению с более традиционными стальными элементами.

Использование стеклопластиковой арматуры

Малый вес стеклопластиковой арматуры делает возможной ее транспортировку в простом легковом автомобиле. Арматура не имеет ограничений по длине. Для нарезки прутьев применяется обыкновенная болгарка.

Резка стеклопластиковой арматуры болгаркой

Важно! Перед резкой стеклопластиковой арматуры обязательно наденьте защитный комбинезон, перчатки, очки и респиратор. В продаже доступна стеклопластиковая арматура различных диаметров, предполагающая применение разных вариантов вязки

Преимущественно для продольного армирования используются 8-миллиметровые стержни, для поперечного – 6-миллиметровые

В продаже доступна стеклопластиковая арматура различных диаметров, предполагающая применение разных вариантов вязки. Преимущественно для продольного армирования используются 8-миллиметровые стержни, для поперечного – 6-миллиметровые.

Скрепление стеклопластиковой арматуры чаще всего выполняется 2 способами:

  • с помощью вязальной проволоки;
  • при помощи пластиковых хомутов.

Вариант скрепления арматуры пластиковым хомутом

Скрепление стеклопластиковой арматуры проволокой

Порядок реализации обоих методов остается идентичным для стальной и стеклопластиковой арматуры и будет рассмотрен в соответствующих разделах.

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

  • Проволока связывается вдвое.
  • Через петлю просовывается крючок.
  • С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
  • Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

  • Стержни подтягиваются, скручиваются, концы откусываются кусачками;
  • Проволока скручивается в несколько оборотов при ее сильной натяжке;
  • Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

  • Повышается производительность;
  • Повышается плотность связанных узлов;
  • Просты в использовании.

Как изготовить надежный каркас для фундамента

Для того чтобы правильно изготовить основу для ленточного фундамента, для которого будет использоваться стеклопластиковая арматура, можно просмотреть обучающее видео и воспользоваться несложными рекомендациями. Итак, алгоритм изготовления такого каркаса выглядит следующим образом.

Прежде чем вязать арматуру, необходимо составить чертеж своего будущего каркаса и нарезать все элементы для его изготовления по точным размерам.
Поперечные прутья нижнего слоя арматурного каркаса позиционируют при помощи специальных фиксаторов. Устанавливать такие элементы можно как до начала сборки арматурного каркаса, предварительно вымерив размер его ячеек, так и после его готовности.
Размер ячеек зависит в первую очередь от размеров ленточного фундамента, который вы собираетесь укреплять. Такой размер может варьироваться в достаточно широких пределах: 15–30 см.
Продольные прутья арматурного скелета перед тем, как вязать, лучше предварительно разложить на земле и сделать на них отметки маркером в тех местах, где к ним будут фиксироваться поперечные элементы. Начав вязать арматуру, следует следить за тем, чтобы элементы фиксировались друг с другом строго под прямым углом.
Поперечные перемычки нужно вязать с продольными элементами каркаса с их нижней стороны. Чтобы армирующий скелет и, соответственно, будущий фундамент получился надежным и устойчивым, пластиковые хомуты или вязальную проволоку в местах соединений следует вязать потуже.
Изначально изготавливаются горизонтальные слои армирующего каркаса, только потом следует вязать их между собой вертикальными перемычками

Фиксировать вертикальные перемычки также необходимо с внутренней стороны ячеек каркаса, это позволит вам получить в итоге надежную и устойчивую конструкцию, которая не разъедется в процессе заливки бетона и будет отлично выполнять свои армирующие функции.
Углы — это особое место армирующей конструкции, и им необходимо уделить отдельное внимание. Стеклопластиковую арматуру не рекомендуется самостоятельно гнуть под воздействием нагрева, что может самым негативным образом сказаться на ее прочностных характеристиках

Поэтому угловые элементы арматурного скелета лучше вязать из уже гнутых прутков, которые сегодня можно приобрести, либо аккуратно выполнять изгиб без теплового воздействия.
После того, как арматурная конструкция будет полностью готова, ее необходимо аккуратно поместить во внутреннюю часть уже подготовленной опалубки.

Схема армирования углов ленточного фундамента

Схема армирования примыканий ленточного фундамента

Если вязать элементы арматурного каркаса при помощи проволоки, то для облегчения своего труда можно изготовить вязальный крючок, для чего удобно использовать старую отвертку. Как сделать такой крючок и вязать с его помощью арматурный каркас, так же можно ознакомиться по соответствующему видео.

Изготовление армирующего каркаса из прутков, которые сделаны из стеклопластика, — несложный процесс, о чем можно судить даже по обучающему видео, где подробно показано, как его вязать. Для работы с таким материалом, как стеклопластик, вам не потребуются специальные инструменты и сложное оборудование, его легко резать и вязать, он обладает более легким весом, чем арматура, изготовленная из металла.

Нюансы вязки стеклопластиковых каркасов для ленточных фундаментов

Особенности сборки арматуры для ленточного фундамента заключается в наличии боковых примыканий, пересечений и углов.


В местах примыкания лент под внутренние стены, соединение перпендикулярного каркаса с наружным выполняется при помощи согнутых П-образных элементов.


В углах арматуру сгибают под прямым углом или привязывают подготовленные Г-образные элементы. Длина нахлеста соединяемых прутков должна быть не менее 30 см и на этом участке выполняется не менее 2-х вязок.

Изгибать арматуру из стекловолокна следует очень осторожно, не применяя термической обработки. Упругие свойства пластика делают процедуру сгибания довольно трудной

Поэтому для сборки углов и примыканий рекомендуется покупать согнутые элементы заводского изготовления.

Места пересечений стеклопластиковой арматуры под ленточный фундамент можно соединять прямыми отрезками или собирать одну из пересекающихся конструкций по месту установки.

Обзор видов

Армирующие каркасы могут различаться по форме, толщине прутьев, маркам стали, методу сборки. Форма сечения арматурного стержня может быть треугольной, овальной, круглой, гладкой либо рифленый. По конструктивным особенностям каркасы разделяют на две большие группы.

Плоские и пространственные

Арматурные конструкции разделяют на две большие категории: плоские (двухмерные) и пространственные (трехмерные).

  1. Плоские каркасы изготавливаются следующим образом: монтажные стержни, устанавливаются в верхней плоскости. Рабочие прутья выкладываются вдоль нижней плоскости. Распределительные стержни занимают свое место поперек конструкции. Изделие фиксируется в узлах соединений, образуя своеобразную сетку с ячейками, все углы которой абсолютно прямые. Двухмерные каркасы применяют для укрепления плоскостных объектов – облицовки стен, кирпичной кладки.
  2. Пространственные. К ним относятся изделия, которые располагаются в трех измерениях – в длину, ширину, высоту. Они могут состоять из нескольких плоских каркасов, соединенных в единую объемную конструкцию. Более легкие и прочные модели изготавливают гнутым способом из цельной армированной сетки. Пространственные каркасы выдерживают разнонаправленные нагрузки. Их применяют в монолитном строительстве, также используют для укрепления колонн и усиления уже выстроенных стен и перекрытий.

По методу сборки

Арматурные каркасы состоят из секций. Те, в свою очередь, собраны из металлических стержней. Стержни скрепляются между собой разными способами.

  1. Электросваркой. Работу выполняют профессиональные сварщики. Несмотря на это, способ не особо популярен, так как сварка чревата нарушением структуры металла и потерей прочности.
  2. Вязальной проволокой. Процесс вязания проволокой происходит вручную, с помощью специального крючка. Материал подбирают толщиной 0,8-1 мм.
  3. Вязальным пистолетом. Автоматизированный способ соединения арматурных прутьев в единую конструкцию.

Из готовых секций арматурный каркас собирают по-разному.

  1. Секции скрепляются между собой хомутами и другими фиксаторами.
  2. Для сцепки применяются монтажные кольца.
  3. Элементы каркаса связываются с помощью распределительной арматуры.

Как изогнуть стеклопластиковую проволоку или стержни

Жесткий каркас, создаваемый для усиления свойств бетона, не всегда можно сделать только из прямолинейных элементов. В некоторых случаях арматуру приходится сгибать под углом почти в 90°. Стальной прут согнуть сложно, но можно, приложив достаточные усилия. Даже придуманы специальные станки для облегчения процесса.

А при использовании пластика любителей делать все нужные конструкции прямо на стройплощадке ждет разочарование. Согнуть пластик невозможно (помним о характеристиках, указанных выше), он просто сломается при попытке изогнуть его даже под малым углом. Но производители сегодня предлагают уже готовые гнутые элементы, которые сделаны в заводских условиях, пока связующая стекловолокна смола еще не затвердела.

И последнее. Тонкая проволока поставляется потребителю без резки на отдельные стержни. Она намотана на специальные барабаны или просто свернута в бухты, скрепленные проволокой. Разматывать проволоку рекомендуется, поставив бухту вертикально, и катить ее как обруч. Если пренебречь этим правилом, то при освобождении от крепления проволока мгновенно расправляется как сжатая пружина.

Композитная стеклопластиковая арматура для строительства фундамента

Стеклопластиковая арматура представляет собой прутья, которые по внешнему виду не отличаются от металлических. Они производятся из стекложгутов, состоящих из параллельно расположенных стеклянных волокон, связанных полимером.

Выпускается профилем диаметром от 5 до 16 мм, стержнями любой длины и бухтами длиной до 100 м.

Какими преимуществами обладает?

Применение стеклопластиковой арматуры позволяет увеличить срок службы фундамента в 2-3 раза. по сравнению с использованием металлических конструкций.

Это объясняется устойчивостью композитных стержней к агрессивным средам, в том числе содержащим щелочи, кислоты и хлористые соли.

  1. малый удельный вес (100 м арматуры весит примерно 8 кг);
  2. коррозийная стойкость к агрессивным средам;
  3. долговечность (срок эксплуатации не менее 80 лет);
  4. высокая прочность на разрыв (стеклопластиковая арматура толщиной 8 мм является равнопрочной со стальными прутьями класса A-III диаметром 12 мм);
  5. низкая теплопроводность.

Как происходит армирование?

Для армирования фундаментной плиты в верхней и нижней зонах используется арматура диаметром не менее 8 мм. Толщина прутьев зависит от веса дома и типа почвы.

Непучинистые грунты с хорошей несущей способностью меньше деформируются под весом здания, поэтому от плиты не требуется большая устойчивость и допускается использование арматуры малого диаметра (8-10 мм). Для строительства тяжелого дома на слабом грунте необходимо выбирать диаметр 14-16 мм.Армирование фундаментной плиты выполняется в два яруса с шагом сетки – 20 см. Пояс каркаса состоит из продольных и поперечных прутьев, уложенных друг на друга с заданным интервалом.

В местах пересечения для соединения верхней и нижней частей конструкции устанавливаются вертикальные стержни. Их длина должна быть на 10 см меньше высоты фундамента (по 5 см с каждой стороны отводится на отступы от поверхности до каркаса) .

Для связывания стеклопластиковой арматуры используются хомуты и стяжки из пластика.

Посмотреть пример вязки на видео:

Для сравнения предлагаем почитать статью про каркас из металлической арматуры. Там это гораздо сложнее#8230;

Стеклопластиковая арматура в ленточном фундаменте

По сравнению с монолитом, ленточный фундамент в меньшей степени склонен к изгибам, поэтому для его армирования может использоваться композитная ребристая арматура диаметром:

  • 6 и 7 мм – для одноэтажных строений;
  • 8 мм – для двухэтажных домов и домов с мансардным этажом;
  • 10 мм – для тяжелых двухэтажных построек.

Верхний и нижний ярусы каркаса состоят из продольных стержней, уложенных вдоль ленты и соединенных между собой поперечными и вертикальными прутками с шагом 50 см.

Соединительные элементы не испытывают больших нагрузок, поэтому могут быть выполнены из гладкой арматуры малого диаметра (4 или 5 мм). Каждое соединение потребует 4 связки арматуры.

Необходимое количество и стоимость материалов

  • 124 прутка по 6 м для сборки верхнего и нижнего яруса каркаса;
  • 961 прут длиной 10 см для вертикального армирования.

Общее количество арматуры составит 840 п. м .

Для армирования ленточного фундамента стеклопластиковой арматурой высотой 70 см и шириной 30 см под дом 6х6 м потребуется:

  • 4 ребристых прутка по 30 м для продольного армирования;
  • 61 гладких прутьев по 1,6 м для поперечного и вертикального армирования.

Общий расход составит: 120 п. м ребристой и 97,6 п. м гладкой арматуры.

Цена на стеклопластиковую арматуру зависит от ее диаметра.

  • 6 мм – 16 руб. за 1 п. м;
  • 8 мм – 23 руб. за 1 п. м;
  • 10 мм – 33 руб. за 1 п. м;
  • 12 мм – 41 руб. за 1 п. м.

Использование композитной арматуры позволяет сэкономить 10-30% на стоимости материала. по сравнению с традиционным армированием (без учета дополнительных затрат на транспортировку металлических прутьев).

Стеклопластиковая арматура успешно используется в индивидуальном строительстве. Она в несколько раз прочнее металлической, более экономична, ее легко транспортировать и укладывать.

P.S Довольно интересное видео о том, как производят такую арматуру:

Популярность вопроса о том, как наиболее правильно вязать стеклопластиковую арматуру для укрепления фундамента и других конструкций из бетона, обусловлена тем, что этот материал все активнее начинает использоваться как в капитальном, так и в частном строительстве. Многих из тех, кто собирается применять этот инновационный материал, также интересует вопрос и о том, насколько эффективно его использование для армирования стен строений, возводимых из блочных строительных элементов.

Армирующий каркас плитного фундамента – одна из сфер использования стеклопластиковой арматуры

Выполнение расчетов

Расчет стеклопластиковой арматуры для фундамента производится с учетом важных нюансов. При строительстве железобетонных зданий расчет выполняется согласно СП «Бетонные и железобетонные конструкции» и он разделяется на две группы:

  • 1 ГПС. Производится расчет в соответствии с несущими способностями. Здесь проводится проверка, может ли фундамент выдержать оказываемое давление, которое на него оказывается;
  • 2 ГПС. Выполняются расчеты согласно свойствам жесткости. Эта группа учитывает деформации и величину раскрытия трещин у конструкций из железобетонной основы. Расчеты проводятся согласно показаниям модуля упругости материала.

В сооружениях из железобетонной основы наибольшую сжимающую нагрузку берет на себя бетон, а главная функция арматуры заключается в предотвращении разрушения, которое возникает при воздействии деформаций. Многие производители стеклопластиковой арматуры указывают на его повышенную прочность, но вот о модуле упругости ничего не известно. Этот показатель определяет свойства деформативности конструкции.

Главная задача арматуры – уберечь фундамент от разрушенияИсточник m-strana.ru

Чтобы выполнить расчеты деформативности, требуется поделить показатель прочности на данные модуля упругости. Прочность у стеклопластиковых изделий составляет Rs = 1000 Мпа, а модуль упругости Es = 50000 Мпа. Величина деформативности составляет 0,02 или 2 %. А вот у стальных армирующих компонентов А400 – Rs = 360 МПа, Es = 200000 Мпа. А степень деформативности выходит 0,0018 или 0,18 %. Из этого следует, что композитные изделия для армирования по сравнению со стальными справляются с трещинами в 10 раз хуже.

Как правильно вязать?

Углы фундамента армируются одновременно с укреплением по всей линии фундаментного основания. Делается это по такой схеме:

  1. Дно траншеи под фундамент выравнивается, на него укладывается гидроизоляционная пленка.
  2. Вязку каркаса можно начинать в самой траншее или рядом с ней, если она слишком узкая.
  3. Нарезать элементы для каркаса. Вертикальные прутья должны быть на 10-15 см короче, чем высота траншеи.
  4. Нижним слоем с расстоянием в 30 см выкладываются поперечины.
  5. Сверху укладывают 2 продольные арматуры.
  6. Соединения связываются по технологии вязки.
  7. Над каждой второй поперечиной устанавливается и связывается вертикальная перемычка.
  8. Довязывается еще нужное количество ярусов каркаса с расстоянием по высоте примерно в 40 см.
  9. Каркас опускается в траншею.
  10. В углах и местах примыкания стен устанавливаются угловые Г-образные или П-образные элементы.
  11. Угловые элементы связываются с основным каркасом проволокой.
  12. После завершения работы по установке каркаса, траншея заливается бетоном.

Необходимые инструменты и приспособления

Для вязки арматуры понадобится:

  • соединительная проволока;
  • измерительная лента;
  • плоскогубцы;
  • болгарка;
  • деревянные элементы для сохранения промежутков между прутками;
  • кусачки;
  • молоток;
  • приспособление, чтобы гнуть прутки под нужным углом;
  • пистолет для вязки или обычный ввязочный крючок.

Если соединения каркаса выполняются при помощи сварки, для усиления углов нужно иметь:

  • соединительную проволоку;
  • болгарку;
  • сварочное оборудование.

Технология выполнения

Технология вязки прутьев очень важна при создании любых арматурных изделий. В процессе усиления углов она должна быть особенно точной и правильной, так как от этого зависят технические характеристики всего здания.

Но техника вязания узлов от смены инструмента не меняется:

  1. Для соединения элементов берут проволоку длиной около 20 см и сгибают ее пополам.
  2. Теперь ее нужно снова согнуть, но не до конца, а чтобы получился крючок.
  3. Этот крючок просовывается под пруток, который нужно связать.
  4. Далее инструмент-крючок вводится в петлю, цепляет свободный конец проволоки, и с обхватом прутка протягивает его через петлю.
  5. Свободным концом делается один оборот вокруг крючка проволоки.
  6. Петля подтягивается до упора, и свободный конец оборачивается вокруг нее еще несколько раз.

Углы хомутов привязываются «мертвым узлом»:

  1. Проволока длиной от 20 до 40 см (в зависимости от диаметра арматуры) складывается пополам.
  2. Проволочный крючок запускается петлей вперед под арматурой, слева от хомута, и выводится на 2-4 см, чтобы можно было завершить узел.
  3. Проволоку через верх хомута загибают под арматуру.
  4. В петлю проволоки вставляется крючок, и протягивается ее свободный конец.
  5. Крючком нужно потянуть петлю и обмотать вокруг нее свободный конец до обрывания.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
