Как рассчитать шаг укладки трубы 16 и 20 мм для водяных полов

Для водяного теплого пола лучше РЕХ трубы. При укладке расстояние шага 15-30 см. Расход по длине зависит от площади помещения. Перед монтажом проводится расчет.

Минимальное расстояние между сварными швами

Расстояние между сварными швами в металлических конструкциях определяется в разных условиях. Ниже приведены основные примеры с ограничениями по расстоянию.

Тип швов и объектов, возле которых они располагаются Определение минимального расстояния
Расстояние находящееся между осями швов, которые находятся по соседству, но не сопрягаются между собой. Не меньше, чем номинальная толщина свариваемых деталей. Если стенка более 8 мм, то расстояние должно быть от 10 см и выше. При минимальных размерах заготовки расстояние должно быть не менее 5 см.
Расстояние от закругления дна заготовки до оси стыкового шва. Здесь учитываются не точные размеры, а возможность впоследствии провести контроль с помощью ультразвукового исследования.
Сварные соединения в котлах. При расположении в котлах сварные швы не должны доходить до опор и соприкасаться с ними. Здесь также нет точных данных, но расстояние должно позволить проследить за состоянием котла при эксплуатации и не мешать контролю качества.
Расстояние от отверстий до сварного шва. Сюда входят отверстия под приварку или развальцовку. Данное расстояние не должно превышать 0,9 диаметра самого отверстия.
Расстояние от сварного шва до врезки. Здесь в среднем оставляют расстояние около 5 см. Если речь идет о больших диаметрах, то оно может меняться в большую сторону.
Расстояние между соседними швами у отверстий. Минимальное расстояние должно быть от 1,4 диаметра.

Существуют правила, позволяющие располагать швы и на более коротком расстоянии, которое будет меньше 0,9 диаметра самого отверстия. Это относится к тем случаям, когда планируется приварка штуцеров и труб. Для всего этого есть определенные условия. К примеру, перед тем как делать расточку отверстий, сварные соединения необходимо подвергнуть радиографическому анализу. Вместо него можно использовать также ультразвуковой контроль. Расчет припуска осуществится на расстоянии не менее одного квадратного корня диаметра. Нужно обязательно делать предварительный расчет, который должен показать соответствует ли изделие заданным параметрам прочности.

Минимальное расстояние между сварными швами трубопровода

Минимальное расстояние между сварными швами трубопровода тепловой сети также регламентируется определенными документами. С учетом того, что ремонт труб и монтаж трубопроводов при помощи сварки чаще проводится специалистами, которые работают с ответственными конструкциями, то соблюдение норм здесь более актуально.

Тип швов и объектов, возле которых они располагаются

Определение минимального расстояния

Сваривание возле поперечных спиральных, кольцевых и продольных швов любых элементов, за исключением катодных выводов. Здесь нужно очень строго соблюдать правила, так как это категорически запрещается. Только при наличии катодных выводов, предусмотренных проектов, минимальным расстоянием между швами должно не менее 10 см.
Расстояние между сварными швами технологического трубопровода. Оно рассчитывается согласно толщине стенки самой трубы. Минимальным расстоянием между швами для труб с толщиной стенки до 3 мм является 3 толщины стенки трубы. Если ее размер составляет выше 3 мм, то допускается расстояние в две толщины стенки трубы между швами.
Расстояние шва от загиба трубы. Если предстоит работа с трубой, на которой есть изгиб, то расстояние от шва до изгиба должно составлять не менее половины диаметра самой трубы.

Расчеты самого трубопровода ведутся заранее, чтобы все изгибы, дополнительные соединения и прочие нюансы конструкций соответствовали принятым правилам. Во время ремонта нередко допускаются погрешности и не всегда соблюдаются правила, но это не гарантирует, что сделанный шов прослужит долго. Ведь все допуски по расстояниям между швов берутся на основе опыта предыдущих работ. Минимальное расстояние между сварными швами трубопровода определяется по ГОСТ 32569-2013. Здесь указываются все данные касательно эксплуатации, монтажа и ремонта технологических трубопроводов.

Заключение

Актуальность соблюдения расстояний больше всего касается ответственных конструкций, которые выполняются по определенным технологиям. Большинство людей, которые занимаются сваркой только в домашних условиях, могли даже не слышать о подобных ограничениях. Для профессионалов, работающих с конкретным техническим заданием, где нужно четко соблюдать все правила, расчет минимального расстояния является обязательным.

Какие трубы для теплого пола лучше использовать

С целью проведения горячего отопления в полу трубы оценивают по трем критериям:

  1. Теплопроводность. Чем выше проводимость материала трубы, тем менее инертным будет обогрев.
  2. Гибкость. Хорошая гибкость материала позволит размещать трубы ближе друг к другу.
  3. Долговечность и отсутствие протеканий. Течь в полу – проблемная ситуация, которая требует демонтажа конструкции.

Сразу можно отбросить стальные трубы, т.к. гнуть их в таких объемах не представляется возможным.

Металлопластиковая труба для теплого пола

Представляют собой полиэтиленовые трубы, армированные слоем алюминия, который обеспечивает конструкции нужную жесткость и улучшает теплообменные свойства. Кроме того, металлопластик позволяет формировать нужные изгибы и углы.

Проведем оценку металлопластиковой трубы по пятибалльной шкале.

  1. теплопроводность 4+;
  2. гибкость 5 баллов;
  3. долговечность 5 .

Металлопластиковые трубы легки и просты в монтаже, имеют приемлемую стоимость.

Полипропиленовая труба для теплого пола

Трубы из полипропилена считаются неплохим бюджетным вариантом организации отопления через пол. Их существенным минусом является ограниченный угол изгиба, что не позволит размещать трубы по отношению друг к другу ближе, чем на 30 см.

  1. теплопроводность – 4;
  2. гибкость – 4;
  3. долговечность – 5.

Трубы из сшитого полиэтилена

Еще один вариант полимерных труб. Состоят из двух слоев полиэтилена, двух клеевых слоев и кислородного барьера между ними. Обладают хорошими показателями резистентности к температурным воздействиям. Однако, если вы не планируете разогревать ваш пол до 50 градусов С, этот параметр вряд ли будет важен.

  1. теплопроводность – 4;
  2. гибкость – 4;
  3. долговечность – 5.

Как видно из оценок, трубы из сшитого полиэтилена в целом соответствуют полипропиленовым трубам.

Медная труба для теплого пола

Наиболее эксклюзивный вариант, как по сложности монтирования, так и по финансовым затратам. Безусловно, медь – один из самых теплопроводных металлов. Однако, как и любой металл, подвержена коррозии и окислению, что отражается на долговечности и более высокой вероятности образования течей по сравнению с полимерными трубами.

  1. теплопроводность – 5;
  2. гибкость – 4;
  3. долговечность – 4.

Таким образом, в рейтинге три вида труб набирают по 13 баллов каждая. Один вид – металлопластиковый – получает 14 баллов с плюсом. Следовательно, лучшая труба для водяного пола – металлопластиковая.

Какой вид укладки лучше, преимущества и недостатки

Каждый вид укладки имеет свои положительные и отрицательные стороны,  и рекомендован для разных моделей тёплого пола.

Если рассматривать вариант «змейка», то он имеет множество поворотов, поэтому при использовании его в водяных системах отопления возможен перепад уровня нагрева на входе и выходе. Кроме того, по мере движения теплоносителя по трубам, он теряет свой градус — чем дальше от источника тепла, тем поверхность будет холоднее.

Процесс теплопотерь минимизирован, но класть нагревательный элемент таким способам сложней. Кроме того, при такой укладке нет крутых поворотов нагревателя, то есть кабель или трубопровод не перегибается, поэтому расстояние между ветками можно делать меньше.

Комбинированная схема подходит, когда требуется произвести зонирование помещения. К примеру, на входе использовать «змейку», а посредине комнаты более горячую — «улитку».

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

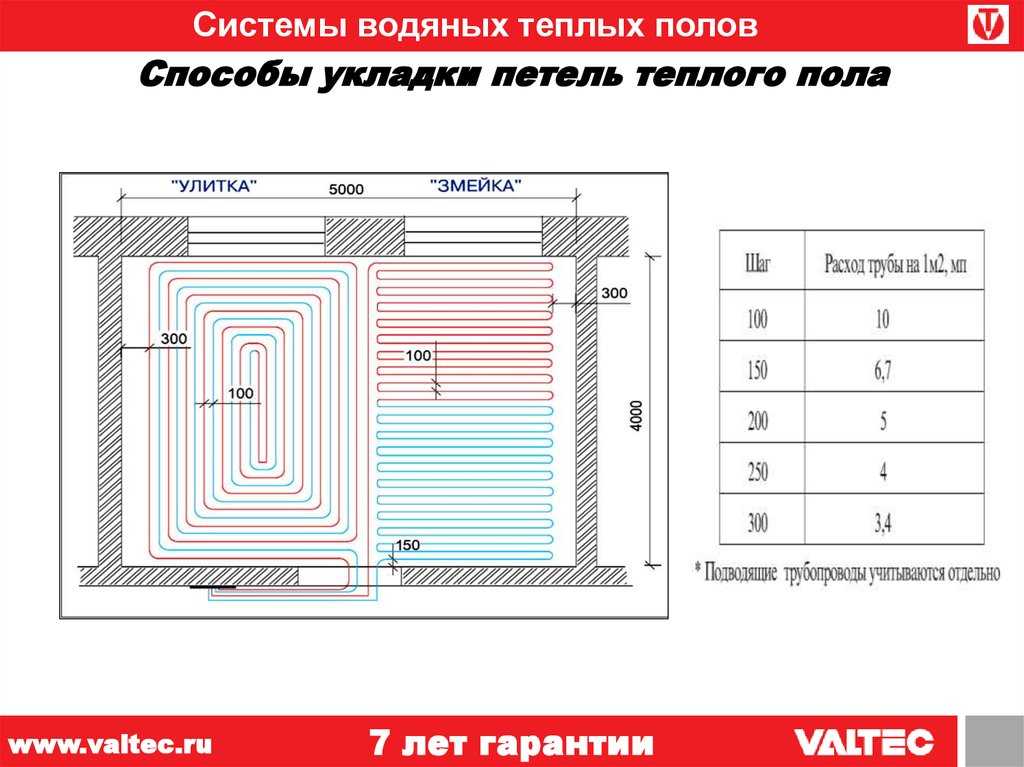

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм

Расход трубы на 1 м2, м. п.

100

10

150

6,7

200

5

250

4

300

3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;

  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;

  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;

  • длина труб равна 85 м;

  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;

  • L – метраж длины изделия;

  • p – давление насоса;

  • G – расход воды, которая циркулирует в трубах (описывается в документации);

  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.

  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.

  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.

  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;

  • шаг 20 см подходит для 16 м2;

  • шаг 25 см – 20 м2;

  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Выбор оптимального шага

После подбора материала и метода размещения труб, нужно определиться с расстоянием между соседними витками контура. Оно не зависит от типа размещения теплоносителей, но прямо пропорционально диаметру труб. Для больших сечений слишком мелкий шаг недопустим, ровно как и для труб с малым диаметром крупный. Последствиями могут быть перегрев или тепловые пустоты, что перестанет характеризовать теплый пол как единую систему отопления.

Видео — Теплый пол «Валтек». Монтажная инструкция

Правильно подобранный шаг влияет на тепловую нагрузку контура, равномерность прогревания всей поверхности пола и правильность работы всей системы.

  1. В зависимости от диаметра трубы величина шага может составлять от 50 мм до 450 мм. Но предпочтительные значения – 150, 200, 250 и 300 мм.
  1. Шаг расположения теплоносителей зависит от типа и назначения помещения, а также от числового показателя рассчитанной тепловой нагрузки. Оптимальный шаг при отопительной нагрузке 48-50 Вт/м² составляет 300 мм.
  2. При системной нагрузке от 80 Вт/м² и больше значение шага принимается 150 мм. Этот показатель оптимален для ванных комнат и туалетов, где температурный режим пола согласно жестким требованиям должен быть постоянным.
  3. При монтаже теплого пола в помещениях с большой площадью и высокими потолками шаг укладки теплоносителя берется равными 200 или 250 мм.

Проект монтажа теплого водяного пола

Кроме постоянного шага строители часто прибегают к технике переменного размещения труб на напольном покрытии. Она состоит в более частом размещении теплоносителей на определенном участке. Чаще всего этот прием применяется вдоль линии наружных стен, окон и входных дверей – в этих зонах отмечены максимальные теплопотери. Значение учащенного шага определятся как 60-65% от величины нормального, оптимальный показатель – 150 или 200 мм при внешнем диаметре трубы 20-22 мм. Количество рядов определяется уже в процессе укладки, а расчетный коэффициент запаса составляет 1,5.

Схемы для усиленного обогрева наружных стен

Переменный и комбинированный шаг укладки практикуется во внешних и краевых помещениях ввиду острой необходимости дополнительного обогрева и больших теплопотерях, во всех внутренних комнатах применяется обычный метод размещения теплоносителей.

Процесс укладки труб теплого пола осуществляется в точном соответствии с проектом

Нормы, правила, СНИПы

Если при монтаже тёплого пола вы будете следовать правилам и нормам, то сделаете обогрев, который прослужит не один год. Кроме того, перед приобретением комплектующих надо произвести расчёты, чтобы знать какой материал, и в каком количестве необходимо закупить.

Составляя схему для контура, надо учитывать нормы и правила, которые прописаны в нормативной документации:

  1. При сооружении кабельного пола, нельзя размещать нагреватель в местах расположения тяжёлой мебели. Иначе, произойдёт перегрев системы в этих местах, что приведёт к быстрому выходу её из строя. Укладка водяного тёплого пола по схеме «улитка» производится по всей площади комнаты.
  2. Для поддержания давления в системе на требуемом уровне, длина одной ветки не должна быть больше 120 метров — при сечении труб 20 мм. Если диаметр 16 мм — максимум 100 м.
  3. При наличии большой комнаты, её следует разбить на несколько контуров одинаковой длины, в кабельных полах не более 15 метров, в гидрополах — не больше 60 метров.
  4. Если монтируется гидропол, то радиус загибы труб должен ровняться минимум 5 её диаметрам.
  5. Нагреватель не должен пересекаться — это может привести к неравномерному прогреву поверхности.
  6. Допустимый укладочный шаг 10 — 30 см. Более часто раскатывать нагреватель не рекомендовано, так как тепловой поток будет не изменен, а вот расход нагревательного элемента увеличится.
  7. Греющие трубы должны располагаться от стен не менее, чем на расстоянии 15 см.

Уложить тёплый пол по спирали вполне под силу своими руками. Главное правильно подсчитать укладочный шаг и размер контура, а также, соблюдать все правила монтажа напольного отопления.

Разновидности и принцип действия системы

Система водяного теплого пола устроена очень просто. В данном устройстве теплоносителем является горячая вода, которая циркулирует по гибкой трубе, вмонтированной в пол. Подогрев жидкости осуществляется через систему центрального отопления или автономным газовым котлом. За счет постоянной циркуляциигорячей воды тепло равномерно распределяется по поверхности снизу-вверх. Поэтому помещение обогревается полностью и однородно.

Такое распределение тепла предотвращает появление плохо прогреваемых участков в помещении или наоборот «африканских зон», кроме того, равномерный обогрев позволяет снижать температуру теплоносителя. Так, снижение температуры всего на 2°C снижает потребление энергии на 12%, при этом ощущения теплоты человеком не изменяются.

Виды водяных подогреваемых полов:

  • полистирольная (настильная) система – в ее основе находятся полистирольные пластины со специальными пазами, в которые вкладываются алюминиевые пластины, а затем и сама труба. Толщина полистирола варьируется, как правило, между 12 и 30 мм, однако существуют также разработки тонких систем с толщиной полистирольного слоя 8 мм для площадей малого диаметра;
  • бетонная система – наиболее распространена, поскольку при ее монтаже не требуется наличия дополнительных распределителей тепла, а трубы контуров заливаются более дешевым материалом – бетоном.

Теплый водяной пол можно укладывать практически под любым видом чистового покрытия, за исключением теплоизоляционных материалов (ковролин, утепленный линолеум или пробка).

Роль водяного пола как основного или дополнительного источника тепла

Теплый пол в помещении в качестве отопительной системы может выполнять дополнительную или основную функцию. В качестве дополнительной системы, теплый пол влияет на комфортность поверхности напольного покрытия. В этом случае, главный источник тепла – традиционные радиаторы отопления. Для поддержания температуры теплоносителя применяется термостатический принцип регулировки.

Комбинированная система отопления

Компенсировать тепловые потери в помещении и защитить его от температурных перепадов снаружи, когда водяной пол является основным источником тепла, позволяет контроль за уровнем нагрева теплоносителя. Чем на теплее на улице, тем ниже температура теплоносителя должна быть и наоборот.

По сути, теплый пол – это низкотемпературная разновидность системы отопления и, теоретически, необходимую температура теплоносителя можно получить за счет настройки котла на минимальный нагрев. Однако обычный котел, настроенный на низкотемпературный диапазон, отличается резким снижением КПД и с экономической стороны такая система становится невыгодной.

Смесительный узел

В связи с этим существуют другие способы. Например, использование современного теплогенератора, подающего теплоноситель, нагретый до +30 – 50 градусов. При оснащении такого котла циркуляционным насосом, каждый контур имеет теплоноситель одинаковой температуры, за счет чего осуществляется наиболее эффективный с экономической точки зрения процесс обогрева дома системой «теплый пол».

Трехходовый смесительный клапан

Если котел не оснащен функцией работы в низкотемпературном режиме, то можно воспользоваться трехходовым смесительным клапаном, а необходимую температуру можно получить за счет оснащения смесительного узла термостатом.

Также стоит учитывать, что некоторые виды финишных материалов не подходят для водяного пола и могут монтироваться в тандеме с пленочными или кабельными электрическими системами обогрева.

Инфракрасная пленка для теплого пола

Расчет с учетом мебели

Специалисты рекомендуют укладывать теплый пол только там, где не будет находиться громоздких предметов мебели – шкафов, каминов, диванов и т.д. Соответственно, нужно учесть при подсчете места, где не будет теплого пола. Для этого используем формулу:

(S – S1) / H x 1,1 + D x 2 = L

В этой формуле (все значения в метрах):

  • L – Необходимая длина труб;
  • S – Общая площадь помещения;
  • S1 – Общая площадь помещения, где не будет теплого пола (пустых участков);
  • H – Шаг между трубами;
  • D – Расстояние от комнаты до коллектора.

Пример расчета длины труб теплого пола с пустыми участками

  • Длина комнаты 4 метра;
  • Ширина комнаты 3,5 метра;
  • Расстояние между трубами – 20 см;
  • Расстояние до коллектора – 2,5 метра;

В комнате находится:

  1. Диван размерами 0,8 х 1,8 метра;
  2. Шкаф, размерами 0,6 х 1,5 метра.

Вычисляем площадь помещения: 4 х 3,5 = 14 кв.м.

Считаем площадь пустых участков: 0,8 х 1,8 + 0,6 х 1,5 = 2,34 кв.м.

Подставляем значения в формулу и получаем: (14 – 2,34) / 0,2 х 1,1 + 2,5 х 2 = 69,13 погонных метра труб.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

  • При этом учитываются следующие факторы:
  • площадь обогреваемой поверхности, общая площадь помещения;
  • площадь, тип остекления;
  • наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
  • уровень проникновения солнечных лучей в помещение;
  • наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Теплый пол расчет мощности

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

  1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
  2. 120 Вт/м² – при площади дома до 150 м²;
  3. 100 Вт/м² – при площади 150-300 м²;
  4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

  • На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
  • материал, из которого изготовлены трубы;
  • схема укладки контуров;
  • длина каждого контура;
  • диаметр;
  • расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Как можно обустраивать теплый пол?

Есть пару вариантов кладки теплого напольного основания. В качестве примера рассмотрим 2 способа:

Настильный. Данный пол обладает настилом из разных материалов, к примеру, из полистирола или древесины

Важно добавить, что такой пол быстрее устанавливать и вводить в использование, так как он не требует дополнительного времени на укладку стяжки и ее сушку.
Бетонный. Данный пол обладает стяжкой, для укладки которой нужно больше времени, поэтому если вы решили сделать пол как можно быстрее, то такой вариант вам не подходит.

В любом случае, монтаж теплого пола – сложный процесс, поэтому своими руками выполнять его не рекомендуется. Если дополнительных средств на специалистов нет, то монтаж пола можно делать своими руками, четко следуя инструкциям по установке.

Общие данные для расчета

  • Поверхность пола жилого помещения должна нагреваться до 29 градусов.
  • По краям комнаты пол может нагреваться до 35 градусов, чтобы компенсировать потери тепла сквозь холодные стены и от сквозняка, исходившего сквозь открывающиеся двери.
  • В ванных комнатах и зонах с высокой влажностью оптимальная температура – 33 градуса.

Расчет и укладка теплого водяного пола

Если обустройство теплого пола осуществляется под низом паркетной доски, то нужно учесть, что температура не должна превышать 27 градусов, иначе напольное покрытие быстро испортиться.

  • Общая длина труб и их шаг (монтажное расстояние между трубами). Рассчитывается благодаря вспомогательному параметру в виде конфигурации и площади комнаты.
  • Тепловые потери. Такой параметр учитывает теплопроводность материала, из которого построен дом, а также его степень изношенности.
  • Напольное покрытие. Выбор напольного покрытия влияет на теплопроводящую способность пола. Оптимальным является использование кафеля и керамогранита, поскольку они имеют высокую теплопроводность и быстро прогреваются. При выборе линолеума или ламината стоит приобрести материал, не имеющий теплоизоляционной прослойки. От деревянного покрытия стоит отказаться, поскольку такой пол практически не будет нагреваться.
  • Климат местности, в котором стоит постройка с системой теплого пола. Нужно учесть сезонную смену температур в этом крае и самую низкую температуру в зимний период.

Большая часть тепла жилья уходит через его тонкие стены и некачественные материалы оконной конструкции. Перед тем как выполнить рассматриваемую систему отопления, есть смысл утеплить сам дом, а затем уже рассчитывать его теплопотери. Это существенно снизит энергозатраты его владельца.

Расчеты

Итак, переходим к основному вопросу нашей статьи: как рассчитать теплый пол?

  • В первую очередь необходимо рассчитать длину трубы, которая будет использована в системе отопления. Для этого есть специальная простая формула, где отапливаемая площадь помещения делится на шаг, который умножается на константу – 1,1. Что это за показатель 1,1? По сути, это расходы трубы на повороты контура.
  • Второй – определяем мощность теплого пола. Так как все расчеты проводятся относительно полезной площади обогрева, то перед тем как приступить к этим расчетам, необходимо обозначить эту полезную площадь. По сути, это пол, на котором не будет стоять мебель и другие элементы декора. С электрическими теплыми полами такая площадь определяется как 70% пропорция к общей площади помещения.

А вот теперь возвращаемся к нашему первому определению, в качестве какого источника тепла теплый пол будет использован вами (в качестве основного или вспомогательного)? Если он будет являться основной системой отопления, то для расчета используется удельная мощность, равная 150-180 Вт/м². Если как вспомогательная система, тогда 110-140 Вт/м².

Тип укладки контура

Но и это еще не все. Большое значение имеет и тип помещения, где устанавливается теплый пол. Внизу расположена таблица, где нами показаны помещения и рекомендуемые в них теплые полы относительно используемой мощности.

Помещение Мощность теплого пола, Вт/м²
Жилые комнаты 110-150
Ванная 140-150
Балкон или лоджия (присоединенные) 140-180

Зависимость получается прямая: чем ниже теплоизоляционные качества помещения, тем большей мощности в нем должны укладываться теплые полы. Необходимо добавить сюда и наличие дополнительного источника тепла. К примеру, на кухне можно устанавливать теплые полы из расчета 110-120 Вт/м². Правда, надо заметить, что все показатели мощности, приведенные в таблицы, даны с определенным запасом в размере до 25%. И еще не стоит забывать об этажности расположения квартир, если дело касается электрических теплых полов в городских квартирах. Если это первый этаж, то стоит добавить ко всем цифровым показателям процентов пятнадцать. Особенно, если в многоквартирном доме нет отапливаемого подвала.

Схема расположения контуров

Пример расчета

Давайте рассмотрим небольшой пример, как можно правильно рассчитать мощность водяного теплого пола, уложенного на кухне площадью 15 м². Будем считать, что кухня находится в частном доме, чтобы не противоречить утверждению специалистов – водяные теплые полы в городских квартирах, где используются централизованные сети отопления, не устанавливаются.

Итак, в первую очередь определяется полезная площадь. Из общей площади вычитаются размеры холодильника, варочной плиты, раковины и различной мебели. Пусть приблизительно это будет 5 м².

Общие тепловые потери по-любому будут рассчитываться с учетом общей площади пола, то есть 15 кв.м. Если брать стандартную теплоотдачу любой системы отопления, а это 100 Вт на 1 м², то можно получить, что теплопотери нашей кухни составляют 1500 Вт. Вот такую мощность должен вырабатывать теплый пол. Добавляем сюда коэффициент запаса, который варьируется в пределах 1,2-1.3. Возьмем минимальный, поэтому теплопотери составляют 1800 Вт.

Теплый пол на кухне

Теперь высчитываем длину контура. Эта формула нам известна, о ней было написано выше. Для нее необходима полезная площадь – 10 м², шаг укладки – выбираем, к примеру, 20 см, и дополнительный коэффициент 1,1. В конечном итоге получаем – 45 м.

Теперь, чтобы определить максимальную мощность самого теплого пола, надо общие теплопотери помещения разделить на полезную площадь: 1800:10=180 Вт/м². Если уменьшить шаг укладки, то можно снизить удельную мощность контура. При увеличении полезной площади также увеличивается и мощность. Варьируя различными размерными показателями, можно изменять чисто технические характеристики системы отопления. А от этого будет зависеть и стоимость самой конструкции.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
