Как установить инфракрасный теплый пол правильно

Монтаж инфракрасного теплого пола, как и любого другого, всегда начинается с проекта. Подбирается мощность, выбираются материалы, составляется схема монтажа и только потом начинается укладка пленки.

№3. Виды инфракрасного пленочного пола

По типу нанесения карбонового покрытия современные пленочные полы делятся на два вида:

  • те, на которые покрытие нанесено полосками;
  • те, что имеют сплошное напыление.


Первыенаибольшее распространение

Пленка со сплошным карбоновым покрытием также делится на отдельные блоки, но при повреждении отдельного участка температура нагрева будет ниже только около пореза или дырки — в остальных зонах показатели окажутся неизменными, а это уже большой плюс. Более того, так как карбоновое напыление сплошное, нагрев осуществляется еще более равномерно, чем при использовании полосатой пленки, ведь отсутствуют т.н. мертвые зоны. Срок службы такой пленки около 50 лет, но и цена в разы выше. Испытания и сравнения на видео ниже.

Этапы монтажа

Весь процесс самостоятельного обустройства пленочной инфракрасной системы «теплый пол» включает в себя, помимо подготовки основания, несколько поэтапных мероприятий:

  • обустройство теплоизолирующего слоя для минимизации затрат электрической энергии на обогрев помещения;
  • обустройство системы заземления на основе электропроводного скотча;
  • грамотный расчет и перенос на чертеж схемы монтажа всего оборудования;
  • непосредственная установка инфракрасных обогревательных элементов;
  • подключение смонтированной системы через термостат при обогреве помещения общей площадью не более 23-25м2;
  • тестирование выполненной системы на работоспособность;
  • финишная отделка напольной поверхности плиткой.

Схема монтажа пленочного теплого пола

При планировании монтажной схемы очень важно правильно определиться с местом для установки терморегулирующего устройства, которое целесообразно располагать на высоте примерно в 15см от поверхности. Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.

Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола

Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

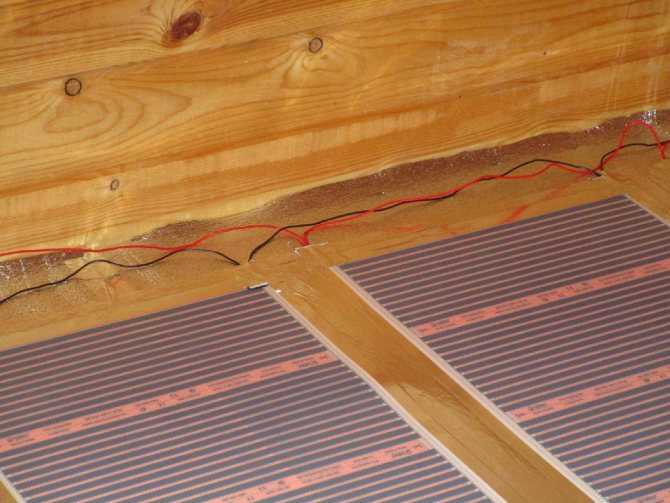

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Особенности монтажа

Некоторые хозяева с целью экономии средств монтируют системы в комбинированном варианте. В этом случае систему теплых полов устанавливают специалисты, а подготовительные работы и укладка напольного покрытия выполняется своими силами

Особое внимание следует обратить на то, как правильно уложить теплый пол под плитку

По разложенной пленке нужно передвигаться очень осторожно, иначе можно нанести повреждения нагревательным элементам. Также нельзя ронять и класть на пленочное покрытие любые строительные инструменты

На схеме размещения должны быть отмечены места, где будет находиться мебель и другие тяжелые предметы. Их категорически запрещено устанавливать на пленочное покрытие. В противном случае может наступить перегрев пола, а пленка, мебель и напольное покрытие будут испорчены.

Особое внимание следует обратить на температурный датчик. От его правильной установки во многом зависит точность показаний

Рекомендуется соблюдать инструкции производителя, указанные в руководстве по эксплуатации.

Нежелательно включать инфракрасные полы сразу же после монтажа ламинированного покрытия. Ламинат должен прогреваться в естественных условиях определенный период времени, пока его температура не сравняется с той, которая в помещении. Данное правило актуально и для других типов напольных покрытий.

5 Критерии выбора теплого пола

Не все готовые комплекты таких систем идентичны, поэтому при выборе продукции нужно обязательно учитывать различные критерии:

Также важно знать, что существует несколько типов инфракрасной карбоновой пленки, характеристики которых значительно отличаются:

  1. 1. Полосатая ИК-пленка. Иначе называется пленкой «стандарт». Имеет невысокую стоимость, выпускается в разных размерах. Чаще всего полосатые пленки используют для укладки под ковролин, ламинат, линолеум.
  2. 2. Сплошная ИК-пленка. Иначе называется пленкой «премиум». Особенности такого вида в том, что здесь карбоновая паста нанесена всплошную. Также премиум пленки имеют дополнительные защитные слои из уретана, которые необходимы для повышения их прочности и долговечности. Правда, за счет этих особенностей сплошные ИК-пленки недешевые.
  3. 3. Саморегулируемая ИК-пленка. Такой вид является модификацией полосатой пленки. Лучше выбирать этот вариант тем, что точно не уверен, где именно будет расположена крупногабаритная мебель. Особенности такой пленки в том, что она может снижать температуру в местах перегрева.

Инфракрасная пленка может быть полосатой, сплошной и саморегулируемой, и наиболее качественной из них считается сплошная

Что выбрать из этих трех вариантов? Если вы планируете поверх теплого пола класть плитку, лучше положить сплошную ИК-пленку. Вообще, именно такой выбор стоит делать в случаях, когда вы хотите надолго забыть о ремонте: срок эксплуатации премиум-пленок – более 50 лет.

Если вы не готовы сильно тратиться, лучше приобрести саморегулируемую ИК-пленку. Их цена ниже, чем премиум варианта, но качество также на высоком уровне.

Естественно, если средств на приобретение теплого пола выделено немного, остается лишь полосатая ИК-пленка. Качество ее чуть хуже, однако она также будет долго служить при правильных укладке и эксплуатации, произведенных по инструкции. Специалисты рекомендуют выбирать недорогие варианты в случаях, если напольным покрытием будет не ковролин, а, например, ламинат или линолеум. Также их можно приобрести, если система теплого пола монтируется на стену или потолок.

Отделка пола

Прочтите статью: Разбираемся в тонкостях наливных полов и выбираем лучший

Если для финишной отделки была выбрана плитка из керамогранита, то в этом случае в обязательном порядке используют конструкцию, которая прячет нагревательную систему. Это нужно, чтобы нагрузка на пленку была уменьшена.

Инфракрасную систему обогрева можно использовать для стен. Обогрев стен отличается своей вертикальной нагрузкой, что сказывается, когда укладывается плитка. Чтобы избежать таких последствий, при укладке плитки используют специальные приспособления.

Обогрев стен с помощью инфракрасной нагревательной системы не нашел широкого применения. Этому есть ряд причин:

Достаточно много минусов, которые заставляют задумать об актуальности утепления стен инфракрасными теплыми полами. Помимо перечисленных выше недостатков, есть и плюсы. К примеру, когда помещение обогревается вертикально, то в комнате гораздо меньше пыли. Также, при вертикальном обогреве экономится пространство, потому что весь обогрев помещается в стены.

Мокрый и сухой монтаж

Заливка бетоном инфракрасного пола называется мокрым монтажом. Плоскость перед началом заливки необходимо подготовить: уложить на пол теплоотражающий элемент с малой усадкой (изолон, фольгоизол или рулонную техническую пробку). Теплоотражатель разделывается на равномерные полосы и укладывается по ширине подложки. Укладка отражающего элемента производится с шагом 15–20 см.

Таблица марок бетона для теплого пола

В качестве армирующего элемента профессионалы советуют использовать малярную или пластиковую сетку, поскольку токопроводящие элементы могут вызвать пожар или нанести серьезный вред человеку в случае замыкания. Сетка с ячейками 5х5 или 10х10 закрепляется к первичной стяжке на дюбели.

Места сверления лучше выбирать в местах среза пленки или по бокам, чтобы не задеть и не повредить карбоновые полосы инфракрасного пола. Отметим, количество отверстий для крепления зависит от геометрии пола.  Мест для крепления в квадратных помещениях всегда больше, чем в домах с неправильной или нестандартной формой пола.

Для лучшего контакта с первичной стяжкой производится монтаж перфорированной нагревательной пленки. Если же вы не можете позволить себе купить перфорированную термопленку, тогда смело используйте обычную. «Полосатая» пленка продается без технологических отверстий, поэтому их придется сделать самостоятельно.

Виды укладки электрического теплого пола

Сначала производится монтаж теплоотражающего элемента, а потом на него укладывается система теплого пола. После этого можно приступать к предпоследнему этапу – заливке стяжки жидким плиточным клеем, слой которой не должен превышать 5 мм.

Стяжка выравнивается правилом и оставляется в таком виде до полного высыхания. При правильном температурном режиме и хорошем проветривании период сушки длится от 5 до 10 дней

Обратите внимание: керамогранит кладется только на отвердевшую и высушенную стяжку

Укладка инфракрасного пола на «Сухую стяжку» кардинально отличается от вышеописанной технологии монтажа на «Мокрое основание».

Пошаговая инструкция:

Пошаговый процесс укладки полов Кнауф

  • Выровняйте черновой пол;
  • Уложите элементы отопительной системы по инструкции;
  • Далее на собранную конструкцию укладываются листы ГВЛ. Особенности установки гипсоволокна: первым делом вдоль стен клеится специальная лента. Отметим, перед поклейкой ленты пол необходимо выровнять самовыравнивающими смесями и обработать грунтовкой. Щиты ГВЛ клеятся к черновому покрытию на клей и саморезы;
  • Плитку можно укладывать ровно через сутки после установки щитов ГВЛ.

Какую пленку выберем?

На отечественном рынке представлено уже достаточное количество инфракрасных пленок для инсталляции в пироги напольных покрытий от различных производителей. Наиболее популярной продукцией, по версии рейтинга лучших товаров «Марка Качества» являются изделия от брендов:

  • Caleo;
  • Hi-Heat;
  • Национальный Комфорт;
  • Heat Plus.

При этом, сравнивая с иными способами обустройства электрических ТП, можно выделить общие сильные и слабые стороны для всей рассматриваемой продукции. Пленочный теплый пол обладает следующими преимуществами:

небольшой толщиной (в зависимости от модели — 0,2-0,6 мм), которая позволяет устанавливать его практически под любое напольное покрытие. Не снижается высота помещения, отсутствует необходимость устройства порогов;
равномерным разогревом всей поверхности пола, что позитивно сказывается на целостности материала основы и облицовки, так как не происходит температурных деформаций между её граничными участками

Это особенно важно для штучных напольных покрытий типа паркета;
ускоренным, но экономичным прогревом помещений.

Инфракрасная плёнка для тёплого пола имеет также и недостатки, к которым относятся:

  • её достаточно высокая стоимость по сравнению с другими системами электрических ТП. В большей степени это относится к многослойным, экранированным и прочим продвинутым моделям;
  • сложность процесса монтажа;
  • необходимость рассчитывать схему расположения термоэлементов с учетом размещения мебели в помещении. То есть в дальнейшем осуществить перестановку больших предметов меблировки будет довольно проблематично. Это требование касается всех распространенных систем встраиваемого электроподогрева, однако для инфракрасных является особенно актуальным.

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

  1. Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
  2. Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
  3. Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

  • Тепловым излучением.
  • Конвекцией.
  • Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Кабельный – плюсы и минусы

Электрический кабельный — это цельный кабель, уложенный по схеме «змейка» или «улитка». Чаще конструкция заливается стяжкой из бетона, слоем не менее 30 мм.

Преимущества данного устройства:

  • невысокая стоимость;
  • способность равномерно прогревать помещение;
  • долговечность.

Минусы кабельного вида:

  • большие расходы на электроэнергию;
  • необходимость заземления;
  • сложность монтажа, требующая опыта;
  • на прогрев помещения уходит много времени;
  • процедура демонтажа трудоёмкая, так как требуется удалять стяжку;
  • существенно уменьшает высоту потолков из-за толстой стяжки.

Монтаж кабельного пола

Начинать монтаж следует с установки терморегулятора и пробивания штроб — это грязная работа, её необходимо сделать заранее.

Затем можно переходить непосредственно к установке «пирога» электрического кабельного пола, процесс следующий:

выравнивается основа — не должно быть трещин, неровностей;

монтируется демпферная лента по периметру помещения;

укладывается теплоизоляционный материл фольгированной стороной вверх, крепится он с помощью клеящегося или монтажного скотча;

  • расстилается монтажная или металлическая лента — фиксируется на утеплителе, она предназначена для закрепления провода;
  • размещается греющий кабель — он укладывается согласно запланированной схеме, с отступом от стен не меньше 5 см, фиксируется лентой;

  • устанавливается термодатчик — на расстоянии от стены 50 — 60 см, провода ведущие к термостату помещаются в гофрированную трубу;
  • подключается система — кабель и провода от датчика подсоединяются к регулятору;

  • проделываются технологические отверстия в утеплители — делать их нужно через каждые 40 см;
  • заливается стяжка из бетона — можно брать готовую смесь или приготовленную самостоятельно, раствор выравнивается;

  • стелиться тонкая подложка — она служит шумоизолятором;
  • укладывается ламинат.

Перед заливкой стяжки, нужно проверить устройство на работоспособность.

Монтажные работы

Непосредственно монтаж состоит из таких этапов:

  1. Подготовка поверхности пола, очистка от мусора.
  2. Укладка теплоизолятора.
  3. Прокладка кабеля для термодатчика и для питания системы.
  4. Монтаж и подсоединение инфракрасной пленки.
  5. Устройство декоративного покрытия.

Схема монтажа инфракрасного теплого пола

Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.

Установка терморегулятора

Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.

Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.

В подготовленное место подводится электрический кабель от щита.

Установка регулятора температуры

Место под регулятор температуры.

Монтаж теплоизолятора

На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.

К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.

Монтаж и подключение нагревательной пленки

По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.

На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.

Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.

Подключение контактов инфракрасного теплого пола

Подключение контактов.

Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.

Укладка декоративного покрытия

Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.

Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.

При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.

«Пирог» инфракрасного теплого пола

Состав «пирога» инфракрасного теплого пола.

№4. Безопасность плёночных тёплых полов (возгорание)

Фото с сайта https://homemasters.ru/forums/topic/30943-opyt-ispolzovaniya-teplogo-pola-caleo/ . Обсуждение проблемы возгорания плёночного тёплого пола

Как-бы производители не хвалили свою продукцию и не заявляли о её безопасности, периодически в сети появляются отзывы потребителей в которых представлены фото загоревшихся плёночных тёплых полов. И речь не идёт о возгорании проводки, а именно о возгорании самого нагревательного мата.

Производитель, в лице специалиста технической поддержки потребителя, зачастую ссылается на несоблюдение правил монтажа, указанных в технической документации к товару. Зачастую упоминают:

  • неверная установка датчика температуры;
  • Недостаточная теплоотдача. Слишком мал зазор между полом и предметом, который на нём находится (например мебель без ножек, постелили ковёр, забыли тряпку на полу, или просто уснуло домашнее животное на тёплом месте). Налагаются значительные ограничения на последующую перестановку мебели, использование ковров и других покрытий и т.д. ;
  • отсутствие заземления. Во многих многоквартирных домах советской постройки заземление отсутствует с момента проектирования здания. Соответственно выполнить требования по заземлению тёплых полов представляется невозможным и вся ответственность ложиться на потребителя.
  • Также имеются рекомендации по установке надёжных терморегуляторов. Но понятие «надёжность» не приемлемо к пожарной безопасности. Стоит доверять только термину «100% безопасный«, которого вы наверное не найдёте на упаковке и в сопроводительной документации к товару.
  • Обязательная установка систем автоматического обесточивания при повышении нагрузки в контуре тёплых полов. Произвести верный расчёт такой системы сможет только специалист, при этом, эта система только снизит риск, хотя и значительно, поражения электрическим током или возгорания.

Какой из этого можно сделать вывод?

Установка и эксплуатация плёночных тёплых полов совсем не безопасная затея, и в подавляющем большинстве случаев, ответственность ляжет на самого потребителя.

Монтаж и эксплуатация электрических тёплых полов в помещениях с повышенной влажностью повышает вероятность возникновения опасной, для здоровья и жизни живого существа, ситуации

Если обратить внимание на некоторые технические усовершенствования, активно рекламируемые производителями, то не сложно заметить появление новых элементов в конструкции систем электрических тёплых полов, например антиискровая сетка. Что говорит о повышении производителем безопасности своей продукции

Но с другой стороны, ране производитель как-то не обращал на это внимание и нет никакой гарантии, в изменении подхода в информировании потребителя.

Материал финишного покрытия пола должен быть на 100% негорюч, являться диэлектриком, быть герметичным, иметь достаточную теплопроводность в реальных условиях эксплуатации (разлили чай, воду, бутылку с растворителем или жидкостью для снятия лака). Т.е. такие покрытия как ламинат, пробка, дерево, линолеум уже заставляют задуматься над их применением с системой электрических тёплых полов. Наиболее выгодно выглядят керамическая плитка, керамогранит и подобные материалы.

Монтаж электрического тёплого пола выполняйте со строгим соответствием с документацией прилагаемой производителем конкретного товара. При этом, знакомьтесь с документацией ещё до покупки, на предмет совпадения ваших возможностей (например, заземление) с требованиями производителя. Всё это требует времени, знаний и опыта, следовательно, разумнее доверить специалисту.

Специалиста, вероятно, стоит выбирать по уровню взятой на себя ответственности, касательно в случае возникновения каких-то проблем связанных с функционированием и безопасностью системы тёплых полов.
С точки зрения безопасности, лучше обратить внимание на модели с питанием 12В.  Чем ниже напряжение, тем безопаснее для человека. «Однако при наличии сырости сопротивление тела человека резко снижается и безопасным может считаться напряжение только ниже 12 В«.

Варианты укладки

KNAUF «Суперпол» – это разновидность теплого пола, который представляет собой влагостойкие гипсоволокнистые листы, размерами 1500х500х10 мм. Укладка листов типа KNAUF осуществляется только на бетонную стяжку. Установка напольного покрытия (керамическая плитка, керамогранит, линолеум, паркет и др.) возможна сразу после высыхания клея на листах KNAUF «Суперпол».

Укладка полов Кнауф своими руками

Совет: старайтесь не использовать другие клеи для монтажа листов «Суперпола». Покупайте только оригинальный клей KNAUF.

Монтаж листов инфракрасного пола лучше производить на фольгу или другие светоотражающие материалы. Так вы повысите КПД отопительной системы на 30–40%. На втором этапе установки «Суперпол» KNAUF может перекрываться листами ЦСП (цементно-стружечные плиты), СМЛ (стекломагнезитовый лист) и ГВЛ (гипсоволокнистые листы). Названные материалы закупаются у производителей теплых полов или на рынке строительных материалов.

Монтаж сухой стяжки основания пола Кнауф-суперпол

Внимание! Пленка крепится к вышеперечисленным листам только на клей. Не пытайтесь ее прикрепить к СМЛ, ЦСП или ГВЛ листам шурупами, поскольку вы можете нарушить не только целостность отопительной системы, но и гидроизоляцию комнаты в целом.

№5. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

  • мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
  • толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
  • ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;
  • полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
  • следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
  • ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
  • карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;
  • некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;

  • промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
  • скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
