Терморегулятор для теплого пола: принцип работы и монтаж

Экономичность терморегуляторов

Установка терморегулятора позволяет значительно сэкономить электроэнергию, однако степень экономии зависит от типа прибора.

Для небольших помещений вроде ванной комнаты, санузла, коридора рекомендуется использовать простой терморегулятор с минимумом функций – вполне подойдет механическая модель. Там должно быть тепло и днем и ночью, поэтому настройка графика не потребуется. А вот в больших помещениях – гостиных и спальнях – эффективнее будет установить программируемый регулятор, с помощью которого можно установить разную температуру для разного времени суток и дней недели. Чем точнее вы настроите его работу, тем больше у вас получится сэкономить.

Эксперты заявляют, что непрограммируемые терморегуляторы позволяют сэкономить энергию до 30%, а программируемые – аж до 70%.

Терморегуляторы позволяют значительно сэкономить электроэнергию – особенно, если они программируемые

Подключаем кабельный пол

Сначала выравниваем поверхность, потом вдоль стены прикрепляем демпферную лену и укладываем теплоизоляцию. Кабель можно монтировать и на черновой пол, при условии, что внизу находится обогреваемое помещение. Перед укладкой кабеля протягиваем силовые провода к коробке термостата (соединительная муфта должна будет в итоге находиться в теле бетонной стяжки).

Пример монтажа нагревательного кабеля теплого пола

Далее монтаж и подключение теплого пола делается по следующей схеме: на поверхности чернового пола или теплоизоляции размещаем монтажную ленту. Она нужна для того, чтобы зафиксировать кабель. Наиболее удобным способом укладки считается т. н. змейка.

Крепления на монтажной ленте помогут расположить проводник равномерно. После того как кабель разложен – устанавливаем датчик, поместив его в пластиковую трубку, о которой рассказывалось выше. Завершающим этапом монтажа является проверка качества его выполнения: с помощью тестера убеждаемся, что сопротивление кабеля соответствует паспортному значению. Теперь все готово к заливке стяжки.

Установка термодатчика

Перед тем как подключить электрический теплый пол, необходимо убедиться, что стяжка затвердела. Когда цементно-песчаный раствор станет достаточно твердым, присоединяем провода питания от нагревательных секций и датчика, а также электропроводку, которая питает всю систему к термостату при помощи винтовых зажимов.
Этот этап является самым сложным, поэтому будет лучшее, если его выполнением займется профессионал.

Схемы подключения терморегуляторов.

Однозначное представление о назначении терморегулятора дает схема его подключений.

Рассмотрим несколько терморегуляторов одной модели различного исполнения.

Схемы подключения терморегулятора MOES BHT-002.

В паспорте терморегулятора найдем схемы подключения.

Из схем подключения видно, что бывают несколько исполнений этой модели терморегулятора: GA, GB, GC.

GA — для водяных теплых полов.

GB — для водяных теплых полов.

GC — для котла.

Инструкция по эксплуатации на русском POER PTC10.

Несколько пополнений одной модели:

Дешевые терморегуляторы.

Это терморегуляторы без нормального корпуса, стоимостью до 200р.

Стоит иметь ввиду что они бывают двух видов: с выходными сухими контактами реле и с выходом 220В.

Вот схемы некоторых с виду похожих терморегуляторов.

Разница видна только при изучении схемы из документации.

Держа в руках сам терморегулятор сложно понять какого он исполнения.

Перед использованием необходимо убедиться что терморегулятор имеет именно то исполнение, которое предполагается.

Терморегуляторы с двумя управляющими выходами.

Выпускаются терморегуляторы с двумя выходами для управления двумя различными устройствами, которые могут управлять и котлом при помощи сухого контакта и актуатором при помощи слаботочного высоковольтного выхода.

Второй канал управления появляется в ущерб клеммам выносного датчика.

А выносной датчик и не нужен при управлении водяным теплым полом.

Необычные по схемам подключения терморегуляторы.

Модели с 4-7 канальным управлением.

Предназначены для управления централизованным кондиционированием. Для этого необходимо управлять вентилятором сплит системы и краном подачи охлаждающей жидкости.

Схемы соединения этих терморегуляторов тоже достойны пополнить коллекцию схем соединения. Можно выбрать модель с возможностью управления двумя или тремя устройствами.

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

Пример монтажа нагревательного кабеля теплого пола

Следует учесть! При укладке теплого пола нельзя допускать пересечения участков кабеля.

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

Подключение пленочного пола

Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.

Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.

Схема подключения инфракрасного теплого пола – стандартная установка

При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.

Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола. Прежде всего, необходимо определить со способом подключения.

• Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
• Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

Схема подключения теплого водяного пола

На ней показаны следующие элементы цепи:

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

1. Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
2. Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
3. Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
4. При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
5. Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
6. Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
7. При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
8. Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
9. Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
10. При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
11. Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
12. Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр

Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр

Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м2.

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Выбор терморегулятора на балконе: советы

Принципиальных отличий подход к выбору регуляторов для лоджии и балкона не имеет. В его основе лежат те же критерии, но главное — аппаратура управления должна выдерживать подключенную нагрузку. В остальном владельцу квартиры следует руководствоваться собственными предпочтениями и финансовыми возможностями. Регулятор должен соответствовать эстетическим требованиям и быть долговечным, иначе частая замена будет сопряжена с дополнительными финансовыми расходами на покупку оборудования, его повторный монтаж.

Если на балконе предполагаются частые перепады температур, желательно установить механический терморегулятор. Кроме того, он должен иметь выносной датчик, монтируемый в пол. Такая конфигурация обеспечит максимальную эффективность системы, а владелец квартиры не будет ощущать дискомфорта от посещения балкона.

Для утеплённой строительной конструкции, где необходимо строгое соблюдение температурного режима, устанавливают устройства с возможностью электронного программирования. Датчик температуры можно использовать встроенный или комбинированный. Регулятор сможет поддерживать комфортную температуру воздуха и пола одновременно.

Терморегуляторы для теплого пола

Без терморегулятора контролировать и постоянно включать/выключать теплый пол придется собственноручно хозяину дома. Рассматриваемый прибор является обязательным элементом напольной отопительной системы, без подключения которого эксплуатировать ТП крайне не рекомендуется. Это допустимо, но небезопасно и неэкономично, а также усложняет присмотр за обогревом.

Терморегулятор позволяет контролировать работу теплого пола

Установка термостата предусмотрена в схеме управления как водяного теплого пола, так и электрического. В первом случае он с помощью сервомеханизмов контролирует клапана на коллекторе, а во втором питание от электросети. В результате этого уменьшается либо увеличивается подача воды (электроэнергии) обогревателю под ногами и отдача тепла уже от него комнате.

Также в задачу терморегулятора входит защита напольного покрытие от перегрева. При правильной настройке он не допустит слишком сильный нагрев и порчу финиша на полу. Например, ламинат и паркет нагревать быстро и до высоких температур нельзя. Без автоматического регулятора с температурным сенсором проконтролировать этот момент вручную сложно.

Особенности терморегуляторов

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

1. Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
2. Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
   • Устанавливаемые в подрозетник – по своим габаритам они ничем не отличаются от розетки или выключателя.
   • Устанавливаемый в электрический щиток. Данные устройства в полной мере схожи с двойными или даже тройными автоматическими выключателями. Благодаря своим компактным размерам, эти устройства имеют не очень удобную систему управления – как правило, это три кнопки, с которыми приходится иметь дело, нажимая их по несколько раз, чтобы добиться нужного режима работы.
3. Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
   • Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
   • Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Подбор терморегулятора по типу электросети

Важно заранее определить, для чего предназначен терморегулятор. Конструкция и принцип работы разных устройств отличается: если у вас водяной теплый пол, то терморегулятору нужно будет контролировать температуру теплоносителя, т.е

будет даваться команда на котел или тепловой насос. А если у вас электрический теплый пол, всё решает мощность электрокабельного обогрева и величина тока нагрузки. Есть и универсальные модели, которые подойдут для разных типов систем «теплый пол».

Выбирать терморегулятор нужно, опираясь на тип теплого пола в вашем доме

Для водяного теплого пола подойдет терморегулятор, рассчитанный на токи нагрузки не более 3А. А вот для электрической системы нужны модели, рассчитанные на токи уже до 16А. При этом нужно учитывать, что каждый регулятор имеет определенную максимальную нагрузку (как правило, около 3500 Вт). Если мощность больше этого значения, то придется устанавливать несколько терморегуляторов.

Специалисты рекомендуют устанавливать отдельные терморегуляторы для разных помещений, даже если они небольшие.

Лучше устанавливать отдельные терморегуляторы для каждого помещения

Виды

Есть несколько видов терморегуляторов, они различаются способами управления: механические, цифровые, программируемые. Кроме того, приборы отличаются  количеством каналов управления:

• двухзоновые — функционируют сразу на двух участках отопительной системы;
• одноканальные — сигналы обрабатываются с одного датчика.

По монтажу, бывают — настенные и встроенные.

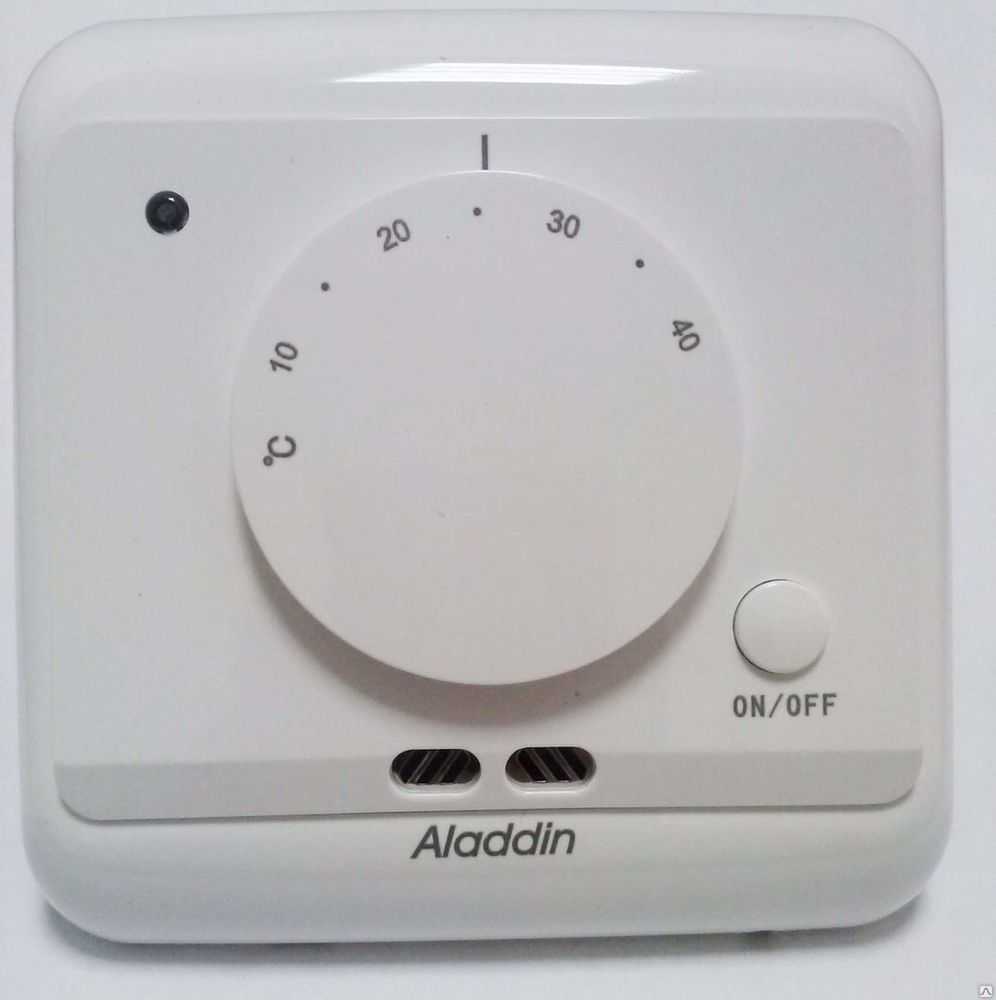

Механический

Прибор простой, стоит не дорого. Имеет переключатель кругового типа на лицевой стороне, для настройки он поворачивается по кругу.

Есть устройства, оснащённые несколькими режимами регулировки. Процесс включения и выключения ручной, отсутствует возможность экономить электричество.

Механический терморегулятор

Цифровой

Популярный термостат современного класса. Им можно производить регулировку температурного уровня достаточно точно. Бывают приборы как встраиваемые, так и накладные, с сенсорным или кнопочным вводом.

Наличие электронного табло позволяет устанавливать необходимую температуру тёплого пола. Дополнительные функции — автоматическое отключение, возможность установки подающего питания на пару градусов ниже, что позволит экономить электрическую энергию.

Программируемый

Программируемый термостат — имеет повышенную эффективность, но цена дорогая. Встраиваемые устройства бывают небольшого размера, или в виде больших сенсорных панелей.

Электроника аппарата позволяет осуществлять точную установку температурного уровня, а также время включения и отключения прибора. Все показатели отражаются на панели терморегулятора. Принцип работы даёт возможность экономить на потреблении энергии.

Комбинированный

Блок регулятора выглядит просто, оснащён внешним пультам управления. Включение и выключение механического термостата осуществляется вручную.

Аппарат укомплектован пультам управления, что позволяет не монтировать его на стене — это плюс, так как коробочка не портит дизайн помещения.

Подключение теплого пола без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева. Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Профессионалы считают, что подключать пол без терморегулятора нельзя

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента
2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Качество обогрева помещения зависит от того, какая система смонтирована для его обеспечения и какое напольное покрытие уложено сверху.

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Постоянный обогрев может привести к нарушению напольного покрытия

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется.

В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент.

Это также приведет к ремонту и демонтажу всей конструкции. Взгляд на проблему подключения терморегулятора смотрите в этом видео:

Кроме того, терморегулятор обеспечит включение системы только в нужное время и отключение после полноценного прогрева помещения.

С помощью терморегулятора температура в комнате, где он установлен, будет поддерживаться на одном постоянном уровне. Это положительно скажется на созданном микроклимате, позволит ощутить уют и комфорт.

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.
