Какая схема отопления одноэтажного дома удовлетворит потребности владельца

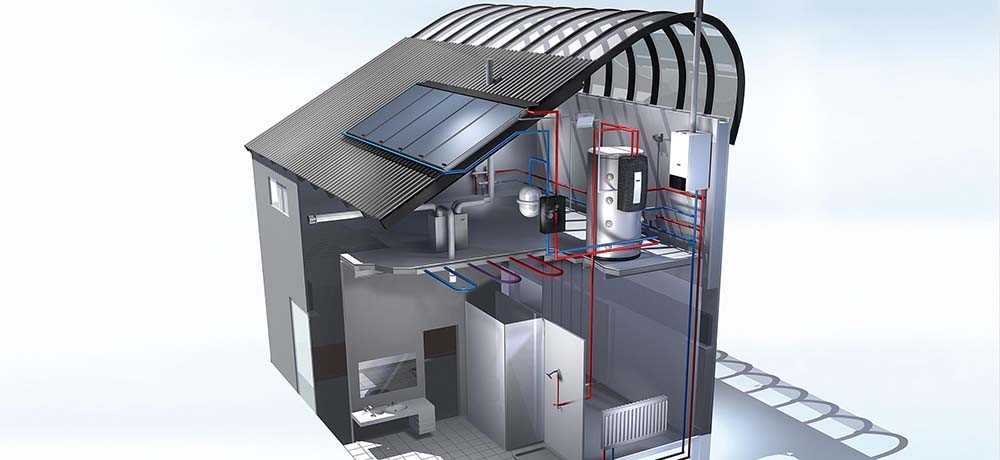

Каждая схема отопления одноэтажного дома требует учитывать множество факторов, оказывающих влияние на эффективность отопительной системы. Среди них немалое значение имеет этажность постройки.

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Как работает двухтрубная система отопления

Главное конструктивное отличие двухтрубной системы – наличие двух контуров, отвечающих за распространение теплоносителя.

По одному носитель подается к радиаторам, по второму, отдав тепло, возвращается к котлу. Получается замкнутый круг, по которому идет постоянная циркуляция в течение всего времени работы котла. Использование такой системы предпочтительнее для домов большой площади.

Как и однотрубные системы, двухтрубные бывают открытыми и закрытыми. Их отличает наличие в конструкции расширительного бака. Также, система может иметь верхнюю или нижнюю разводку:

  • В отопительной системе с нижней разводкой подающий трубопровод идет под полом или в подвале дома, а обратный контур монтируется еще ниже. Котел при этом должен быть установлен ниже уровня радиаторов.
  • Верхняя схема разводки подразумевает прокладку подающего трубопровода в верхней части дома (под потолком, либо на утепленном чердаке).

Монтаж и обслуживание

Монтаж двухтрубной схемы отличается от монтажа однотрубной, требуя намного больше времени и усилий. Для системы с верхней разводкой в обязательном порядке должны быть реализованы следующие этапы работ:

  • В первую очередь монтируется верхняя линия системы, которая отходит от котла и продвигается над радиаторами. В местах будущего присоединения к батареям монтируются тройники.
  • Когда монтаж верхней линии заканчивается, тройники соединяются с верхними патрубками радиаторов, а рядом с точками стыков устанавливаются вентили.
  • Далее, идет монтаж нижней линии трубопровода. Как правило, контур проходит по периметру дома на уровне цоколя и собирает трубы, отходящие от нижней части радиаторов.
  • Свободный конец отводящего трубопровода присоединяется к котлу. Непосредственно перед входом подключается циркуляционный насос, если это было предусмотрено проектом.

Отопительная система с нижней разводкой труб в этом плане более практична. Расширительный бачок можно разместить в теплом помещении (это, кстати, дополнительно повышает суммарную теплоотдачу системы, позволяя отапливать не холодный чердак, а жилое пространство).

Отводящий контур прокладывается на том же уровне, а подающий проходит гораздо ниже, чем в первом варианте. Такое расположение позволяет сэкономить метраж трубопровода и улучшает эстетическую составляющую конструкции. Однако, стоит учитывать, что такая схема будет эффективно работать только с принудительной циркуляцией.

Плюсы

Главным достоинством двухтрубной схемы теплосистемы можно считать равномерный прогрев радиаторов, независимо от того, как на каком удалении от котла они расположены. Есть и другие преимущества:

  • Уже на этапе составления проекта закладывается необходимость установки специальных терморегуляторов, дающих возможность ручного регулирования температурного режима для каждой комнаты.
  • Отопительные элементы в такой системе подключаются параллельно, тогда как в однотрубной – последовательно.
  • Из предыдущего преимущества вытекает полезная возможность добавления в схему дополнительных элементов, даже после окончания сборки и ввода в эксплуатацию.
  • Система легко продлевается как в горизонтальном, так и в вертикальном направлении. При достройке дома провести отопление в новые помещения будет несложно.
  • Система не так уязвима к разморозке.

Минусы

Среди недостатков, самым очевидным и лежащим на поверхности представляется более высокая стоимость реализации проекта. Кроме того:

  • Проектирование происходит намного сложнее.
  • Требуется гораздо больше труб.
  • Процедура монтажа трудозатратна и требует больше времени.

Схема «Ленинградка»

Система отопления Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы обладают одним общим недостатком – падением температуры в последних радиаторах. В случае с горизонтальной схемой у нас имеются холодные радиаторы в горизонтальных цепочках, а в случае с вертикальной – в вертикальных цепочках. То есть в последнем случае это целый первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать остывание теплоносителя при прохождении очередного радиатора. Как она реализуется? В этой схеме предусмотрены перемычки-байпасы, располагающиеся под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому на выходе теплоноситель столь же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Достоинства и недостатки схемы «Ленинградка»

Ленинградка способствует более равномерному отапливанию помещений.

У каждой схемы есть свои достоинства и недостатки. В чем заключаются плюсы схемы «Ленинградка»?

  • Более равномерное распределение тепла по всему дому.
  • Сравнительно простая модернизация.
  • Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).
  • ограниченная длина магистрали – если радиаторов в горизонтальной цепочке много, то потери все-таки будут;
  • необходимость использования труб большого диаметра для более равномерного распределение тепла.

От последнего недостатка можно избавиться путем установки в систему циркуляционного насоса.

Особенности монтажа «Ленинградки»

Варианты подключения «Ленинградки» в однотрубной вертикальной схеме.

Создавая системы отопления частных домов своими руками, многие люди активно используют схему «Ленинградка». Как она прокладывается? Для создания схемы необходимо разместить радиаторы и проложить под ними трубу, от которой делаются отводы к входам и выходам радиаторов. То есть под каждым радиатором образуется перемычка. Кроме того, на каждый радиатор мы можем установить три крана – первые два крана устанавливаются на входах и выходах, а третий устанавливается на саму перемычку. Что это дает?

  • С помощью кранов можно регулировать температуру в отдельных комнатах.
  • Возможность исключения какого-либо радиатора без отключения всей системы (например, если один радиатор потек и требуется его замена).

Таким образом, схема «Ленинградка» является оптимальной схемой для одноэтажных и двухэтажных домов небольшого размера – можно сэкономить на материалах и добиться равномерного распределения тепла по помещениям.

Подключение радиаторов отопления при двухтрубной системе

В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.

Схемы подключения радиаторов к двухтрубной системе

Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.

Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.

Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

Почему тупиковая система?

Свое название «тупиковая» эта двухтрубная система обогрева помещений получила из-за направления движения рабочей среды до и после теплообменников в отоплении. Нагретый теплоноситель перемещается по подающей магистрали в одном направлении до ее попадания в радиатор. После нагрева батареи, вода поступает в обратку и движется в противоположном направлении до тех пор, пока не поступит в теплообменник нагревательной установки. То есть, подача и отвод рабочей среды от каждой батареи производится по различным магистралям. Подающая тепло к радиаторам труба имеет большую протяженность, нежели магистраль, отводящая остывший теплоноситель к теплогенератору.

К особенностям двухтрубных тупиковых систем отопления следует отнести:

Важность теплоэнергетического расчета системы обогрева. Если все составляющие отопительной системы рассчитаны верно, то в каждый радиатор будет поступать рабочая среда одинаковой температуры

Незначительное влияние изменения количества проходящего через батарею теплоносителя на теплоотдачу соседних теплообменников. Возможность установки на одном трубопроводе до 40 батарей, при условии, что диаметр подводящей магистрали и производительность нагнетателя способны обеспечить рассчитанный расход теплоносителя. Максимальное количество устанавливаемых на одной ветви теплообменников определено на основании реальных проектов систем отопления производственных помещений. Вполне естественно, что для частного дома этот показатель редко превышает десяток установленных батарей. Если собственнику здания необходимо выполнить разводку по постройке с двумя и более этажами, то отопительная система делится на несколько контуров.

Движение рабочей среды по трубопроводам отопительной системы может быть как конвекционным (естественным), так и принудительным.

Горизонтальные системы

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Советы по минимизации затрат на отопление

Помимо модернизации установки автономного отопления можно выполнить ряд действий, результат которых приведет к уменьшению текущих затрат на эксплуатацию и оплату услуг ЖКХ. Учитывая специфическую схему системы отопления в хрущевке монтаж счетчиков учета тепла в квартире нецелесообразен. Это связано с отсутствием центрального стояка, т.е. даже для однокомнатной квартиры придется поставить минимум три счетчика — в ванной, на кухне и жилой комнате.

Общие затраты на монтаж одного устройства могут составить от 25 до 30 тыс. рублей. Выходом из создавшейся ситуации является установка общедомового счетчика. Он будет учитывать количество потребляемой тепловой энергии для всего здания. Благо централизованная схема, свойственная всем типам отопления хрущевки позволяет это сделать. В качестве дополнительной функции может быть предусмотрен режим регулировки подачи теплоносителя в зависимости от температуры на улице.

Для центральной схемы отопления пятиэтажной хрущевки можно установить балансировочный стояк. Он будет выполнять функции равномерного распределения теплоносителя по всем этажам дома. Однако какой проект осуществляется только по согласованию с ЖЭКом, так как относится к разряду изменения принципа подачи горячей воды.

Если в доме установлены старые стальные трубы и радиаторы — рекомендуют проводить периодическую химическую и механическую очистку. Перед этим социалисты должны внимательно изучить схему отопления пятиэтажного дома хрущевки, чтобы составить план работ. Очистку рекомендуется делать с квартир верхних этажей. В результате этого улучшится проходимость теплоносителя по трубам и радиаторам.

Некоторые схемы систем отопления хрущевки и их устройство предусматривали скрытый монтаж радиаторов. Подобный способ установки эффективен только в том случае, если выполнено утепление наружных стен.

В качестве альтернативного вида отопления можно ознакомиться с видеоматериалом по установке электрических ТЭНов в радиаторы.

Автономное отопление хорошо для тех,кто его имеет. Но остальные жильцы оплачивают отопление общих мест пользования и общие стояки проходят в квартирах с автономным отоплением и обогревают их. Поэтому осенние и весенние месяцы они отопление не включают. Кроме всего вся коробка дома обогревается от общего отопления. стоимость отопления у автономного в 10 раз меньше. Происходит воровство тепла,разрешенное сверху.

В течение последних месяцев отопление стоит (при норме-1621,95) 1829,34-ноябрь16г, 2414,69-декабрь16г.,2656,10-январь17г,2895,22-февраль 17г.Почему? Какое-то индивидуальное отопление в доме на Полюстровском пр. дом11? За этот период по несколько дней не было вообще отопления из-за аварий. Пример другого рядом стоящего дома:(норма-1621,95) 634,41-ноябрь16г.,1305,33-декабрь16г.,1224,12-январь 17г.,1207,1-февраль 17г. Правда заключается в том, что добросовестно относятся к людям и пересчитывают все потери, проводят беседы с неплательщиками, подают в суд, снимают деньги с компенсаций неплательщиков, а не раскидывают долги на добросовестных жильцов.

Классификация двухтрубных систем

Двухтрубные системы имеют различные варианты монтажа и могут различаться типом расширительного бака (открытая и закрытая разводка), способом крепления (верхняя и и нижняя), вариантами компоновки (вертикальная и горизонтальная система) и способом подачи теплоносителя (тупиковая и последовательная разводка).

Открытая и закрытая разводка

Любая система отопления является замкнутым контуром, в котором присутствует расширительный бак. Он необходим, так как теплоноситель при нагреве расширяется, что приводит к повышению давления в трубах.

При использовании открытой разводки в контур устанавливается бак, у которого есть контакт с атмосферой, благодаря чему стабилизируется давление в системе, но часть жидкости при этом испаряется, и потому так важно регулярно контролировать объем воды, что создает дополнительные проблемы при обслуживании системы. Еще один недостаток открытой разводки – это возможность использовать для нагрева батарей только воду. Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака

Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака

Еще один недостаток открытой разводки – это возможность использовать для нагрева батарей только воду. Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака.

Основное отличие закрытой разводки – это наличие в отопительном контуре расширительного бака, у которого нет контакта с атмосферой. Бачок мембранного типа эффективно справляется с компенсацией высокого и низкого давления в системе, а также позволяет использовать для отопления антифризы и гликоли.

В закрытой разводке всегда стабильное давление, что исключает выход насоса и котла из строя, и продлевает срок эксплуатации отопительного оборудования.

Возможность использования антифриза предотвращает замораживание теплоносителя в зимнее время – это еще один бонус от использования закрытой разводки.

Вертикальная и горизонтальная система

Двухтрубная система отопления бывает горизонтальной и вертикальной.  Горизонтальная организация используется в одно-двухэтажных постройках, а для стравливания воздуха из контура на радиаторах применяются краны “Маевского”.

Преимущество горизонтальной компоновки – это простота установки и минимальные расходы на комплектующие. Недостаток один – высокая вероятность завоздушивания системы.

Вертикальная компоновка чаще используется в многоэтажных домах. Её главное преимущество – это вывод воздуха из контура отопления в автоматическом режиме.

Воздушные карманы уходят по трубам вверх, где стравливаются через выпускной вентиль или расширительный бак. Подключение к стояку осуществляется на каждом этаже по отдельности, что повышает надежность и эффективность отопления.

Верхняя и нижняя разводка

В двухтрубной системе отопления используется верхняя и нижняя разводка. В первом случае система отопления крепится под потолком, а к радиаторам, закрепленным возле окон и дверей балкона (зоны скопления холодного воздуха), идут ответвления от основного контура. В нижний, отводной контур отопления поступает остывающая в ходе циркуляции вода.

Верхняя разводка рекомендована для больших помещений, где качество отопления доминирует над интерьером. В жилых домах этот тип разводки практически не применяется.

При нижней разводке подающие и отводящие каналы расположены около пола, что делает трубы незаметными. Выделим следующие преимущества такой организации:

  1. Простота монтажа,
  2. Патрубки батарей и точки разводки находятся на одном уровне,
  3. Монтаж идёт на одном уровне и требуется минимальный расход труб.

Попутная и тупиковая системы

В двухтрубных отопительных системах используется попутная и тупиковая подача теплоносителя. Разнонаправленная подача горячей воды и обратки применяется при тупиковом способе отопления. При такой схеме контура монтируются байпасы, а батареи закрепляются на замкнутых участках, что позволяет выключать каждый из радиаторов без нарушения работы отопления.

Попутная система называется петлей Тихельмана

В этом случае проще производится балансировка и настройка, что особенно важно при большой длине отопительного контура. Теплоноситель движется в попутном направлении, что повышает КПД отопительного контура. https://www.youtube.com/embed/0y70p0Imahk
