Виды схем отопления двухэтажного дома с принудительной циркуляцией

2 Система с принудительным движением жидкости – оптимальная по сегодняшним меркам

Разрабатывая современный проект отопления двухэтажного дома, авторы документа наверняка включат в него отопительный контур с циркуляционным насосом. Системы с естественным движением жидкости по трубам не вписываются в концепцию современного интерьера, к тому же принудительная циркуляция обеспечивает лучшие эксплуатационные характеристики водяного отопления, особенно в частных домах с большой площадью.

Принудительная циркуляция позволяет намного проще относиться к расположению элементов системы отопления относительно друг друга, но все же существуют общие правила устройства обвязки котла, предпочтительного подсоединения батарей отопления, прокладки трубных коммуникаций. Несмотря на наличие в контуре циркуляционного насоса, при монтаже разводки стараются максимально уменьшить сопротивление труб, их соединений и переходов, чтобы снизить нагрузку на перекачивающее жидкость устройство и избежать завихрений жидкости в труднопроходимых местах.

Применение принудительной циркуляции в трубном контуре позволяет достичь таких эксплуатационных преимуществ:

• высокая скорость движения жидкости обеспечивает равномерный прогрев всех теплообменников (батарей), благодаря чему достигается более качественный обогрев различных помещений;
• принудительное нагнетание теплоносителя снимает ограничение с суммарной площади обогрева, позволяя делать коммуникации любой протяженности;
• контур с циркуляционным насосом эффективно работает при низких температурах жидкости (менее 60 градусов), благодаря чему легче поддерживать оптимальную температуру в комнатах частного дома;
• низкая температура жидкости и невысокое давление (в пределах 3 Бар) позволяет применять для монтажа системы отопления недорогие пластиковые трубы;
• диаметр тепловых коммуникаций гораздо меньше, чем в системе с естественной циркуляцией и возможна их скрытая прокладка без соблюдения естественных уклонов;
• возможность эксплуатации радиаторов отопления любых типов (предпочтение отдается алюминиевым батареям);
• низкая инерционность обогрева (от запуска котла до набора радиаторами максимальной температуры проходит не более получаса);
• возможность делать контур закрытым с использованием мембранного расширительного бака (хотя монтаж открытой системы также не исключается);
• терморегуляцию можно осуществлять как в целом по системе, так и зонально или точечно (регулировать температуру на каждом обогревателе отдельно).

Еще одним плюсом принудительной системы отопления двухэтажного частного дома является произвольный выбор места для установки котла. Обычное его монтируют на первом этаже или в подвале, если есть цокольное помещение, но теплогенератор необязательно специально углублять и рассчитывать уровень его расположения относительно обратной трубы. Допускается как напольная установка котла, так и настенная, что предоставляет широкий выбор подходящей модели оборудования согласно личным предпочтениям домовладельца.

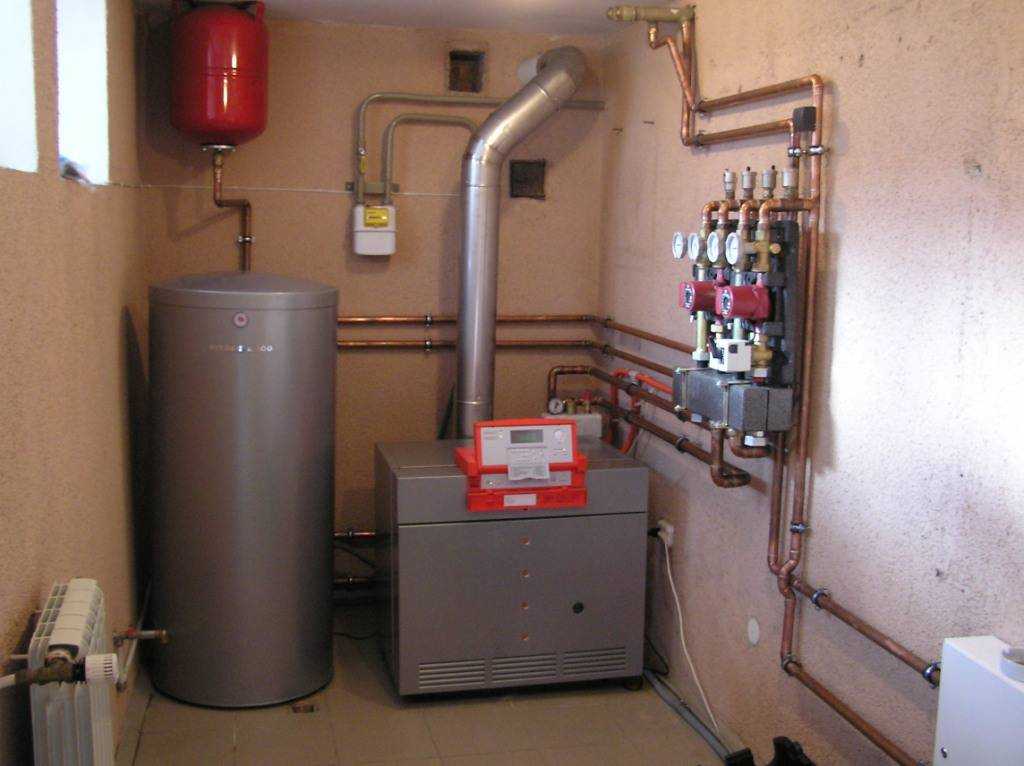

Система отопления с циркуляционным насосом чаще всего встречается в современных проектах

Несмотря на техническое совершенство отопления с принудительным движением жидкости, есть у такой системы недостатки. Во-первых, это шум, что образуется при быстрой циркуляции теплоносителя по трубам, особенно усиливающийся в местах сужений, резких поворотов трубопровода. Часто шум движущейся жидкости бывает признаком излишней мощности (производительности) циркуляционного насоса применимо к данному отопительному контуру.

Во-вторых, работа водяного отопления зависит от электричества, которое необходимо для постоянной прокачки теплоносителя циркуляционным насосом. Схема контура обычно не способствует естественному движению жидкости, поэтому при длительных отключениях электричества (если нет устройства для бесперебойной подачи электроэнергии), жилье остается без обогрева.

Как и контур с естественной циркуляцией, отопление двухэтажного дома с принудительной прокачкой теплоносителя делается однотрубной и двухтрубной разводкой. Как правильно выглядят подобные схемы, будет рассказано дальше.

Горизонтальная разводка

Горизонтальный тип разводки труб, в свою очередь, подразделяется на:

• лучевой (коллекторный);
• последовательный.

Для коллекторной схемы, которая, как самая популярная, будет подробнее описана далее, характерно наличие обособленной подводки для каждого радиатора.

Последовательный метод подразумевает существование отходящей от стояка единой отводки, пролегающей по периметру всех этажей и имеющей в составе подающую и обратную трубы.

Плюсы горизонтальной разводки:

• высокий показатель гидравлической устойчивости;
• возможность автоматически выставлять и поддерживать температуру в каждой отдельной комнате;
• при использовании схемы допускается установка отдельных теплосчетчиков, как двух, так и более;
• разводку такого типа можно размещать скрытно, не портя внешний вид комнат деталями трубопровода.

Минусы разводки:

• усложнённая схема запуска отопления: для обеспечения бесперебойной работы предварительно нежно выпускать из неё воздух;
• на всех радиаторах требуется устанавливать краны, чтобы спускать воздушные пробки;
• стоимость проекта, предусматривающего наличие коллектора, довольно высока, поскольку для обустройства необходимо закупить больше стройматериалов.

Какая система отопления лучше для двухэтажного дома?

Ответ на вопрос зависит от индивидуальных условий и пожеланий. Хотите не зависеть от электричества – придется сделать самотечную систему со всеми ее недостатками. Когда есть желание и возможности соорудить эффективную и экономичную схему – то система с коллекторным присоединением к вашим услугам.

На практике разводка отопления в двухэтажных домах чаще всего бывает двухтрубной с принудительной циркуляцией. С точки зрения стоимости и эффективности это оптимальное решение, оно позволяет реализовать массу возможностей и экономично обогревать жилище, понеся затраты средних размеров. Да и для самостоятельной сборки эта схема достаточно удобна.

Способы устройства двухтрубной системе

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

• От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
• Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
• От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

• Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
• Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
• Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

Расширительный бачок

Рассматриваемый тип отопительных систем в обязательном порядке должен оборудоваться расширительным баком. Как правило, используются мембранные бачки закрытого типа, которые устанавливаются прямо за котлом на трубе обратки.

Важнейшим параметром расширительного бака является объем, который нужно рассчитать перед тем, как провести отопление в одноэтажном доме. Все дело в физических процессах, происходящих внутри системы с принудительной циркуляцией. Разогретая вода увеличивается в объеме, вследствие чего повышается давление в трубопроводе. Наличие подходящего бака позволяет принять излишки теплоносителя, тем самым нивелируя их воздействие на элементы конструкции.

Объем бака рассчитывается по формуле:

• V = e x C / (1 — Po/Pmax) x k,
• Где e – коэффициент температурного расширения теплоносителя,
• Po – величина давления в пустом баке,
• C – суммарный объем теплоносителя в системе,
• Pmax – максимальное давление в контуре,
• k – коэффициент заполнения бака.

Двухтрубная система отопления для 2-этажного дома

По-настоящему комфортных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и экономить энергетические ресурсы.

Как работает схема с двумя магистралями?

В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с различным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, второй монтируется к выходу котла и также разводится на оба этажа.

Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.

Часть устройств принципиально врезают в обратку, например, перед котлом традиционно монтируют мембранный бак, регулирующий давление, насос циркуляционного типа и предохранительный клапан

В современных 2-этажных домах применяют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:

• уменьшают потери давления;
• не требуют мощного насоса;
• сохраняют температуру теплоносителя одинаковой для каждого радиатора;
• позволяют использовать внутри одной системы множество различных тепловых устройств (например, радиаторы, конвекторы и «теплый пол»);
• дают возможность производить ремонт и замену деталей без ущерба для общего функционала.

Главным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.

Удачные решения устройства двухтрубной системы

Существует множество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.

Простейшая схема для обустройства обогревательной системы в 2-этажном доме. Для нее характерны следующие пункты: 2 контура для отопления и производства ГВС, жидкий теплоноситель, принудительная циркуляция (+)

Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.

Подробная схема двухтрубной разводки для одноэтажного дома с полностью оборудованным цокольным этажом. Проблема теплоизоляции пола в подвале решена подключением водяной системы «теплый пол»

Если установить дополнительное оборудование, например мембранный бак, возможности системы обогрева расширятся.

А и Б – два варианта устройства разводки, верхнего и нижнего типа. Дополнительное оборудование: расширительный бак, краны Маевского, воздушная линия (+)

На следующей схеме объединены три наиболее востребованных схемы разводки.

1 уровень – тупиковая разводка с параллельным монтажом обоих контуров; 2 уровень – встречная разводка, характеризующаяся двухсторонним радиаторным подключением; 3 – коллекторная разводка с улучшенной балансировкой

Все указанные схемы подходят для отопления 2-этажного здания.

Как избежать замерзания и закипания теплоносителя

Однотрубный способ

При создании однотрубной разводки отопления все ее составляющие связаны друг с другом. Их последовательно соединяют в одну сеть. В результате получается одна длинная труба.

Обычно однотрубные системы наполняются водой. Конечный пункт, в который попадает жидкость – это радиаторы. Впоследствии тепло от нагретой воды отдается в помещения через батареи.

Нагревается вода в котле. Затем она перемещается по трубам, чтобы поступить в радиатор. Такая система обогрева обладает несколькими недостатками. Основной минус – конечный радиатор находится на большом удалении от котла, за счет чего вода в нем нагревается слабо. Исключить такой недостаток можно при помощи небольшой модификации батареи. Ее следует сделать со множеством секций. Если следовать этим советам, система однотрубного типа становится намного эффективнее.

Такая схема разводки отопления частного дома отлично работает, если установить ее в здании с двумя этажами. Объяснить это довольно просто. Если бы подобная разводка монтировалась в одноэтажном здании, пришлось бы искать подходящее место для коллектора. Такой элемент нужен для исправной работы всей системы.

Разгонный коллектор требуется для ускорения передачи тепла к радиаторам. Устройство позволяет поддерживать температуру воды на нужном уровне и снижает уровень шума.

Эффективность работы при этом находится в прямой зависимости от расположения коллекторной. Чем выше она будет находиться, тем лучше. При наличии дома с двумя этажами таких проблем не возникает – коллектор будет справляться с задачей поддержания тепла и при этом не создавать лишнего шума.

Другие преимущества однотрубной разводки:

• При выборе однотрубной разводки не придется тратить много средств. Невысокая стоимость обеспечивается за счет малого количества труб.
• Еще одним преимуществом такого способа разведения отопления является возможность прокладки даже в самых труднодоступных местах.
• Простой монтаж и эстетичность тоже можно причислить к плюсам установки подобной системы.

Однако такой способ разводки обладает и своими недостатками. К примеру, если понадобится заменить сломанные элементы, отопление в доме придется полностью выключить. Кроме того, обогрев происходит неравномерно. Это зависит от расстояния между котлом и дальней батареей.

Однако, в случае модернизации конструкции и при правильном монтаже она окажется довольно эффективной. Установить такую систему можно за несколько этапов. Работу можно выполнить самостоятельно.

Схемы двухтрубной системы отопления двухэтажного дома

Здесь мы рассмотрим несколько простых, наиболее распространенных двухтрубных схем водяного отопления двухэтажного дома, которые вполне можно сделать своими руками:

• с попутным подключением радиаторов, которые в свою очередь могут быть с горизонтальной или вертикальной, верхней или нижней разводкой;
• лучевую или коллекторную.

Каждая из них имеет свои особенности, свои плюсы и минусы и может быть как открытой, так и закрытой, как с естественной циркуляцией теплоносителя, так и с принудительной.

Такая схема отличается простотой и предполагает наличие двух горизонтальных контуров (петель) на каждом этаже. При этом, для того, чтобы сохранялись условия для естественной (гравитационной) циркуляции теплоносителя магистральные трубы контуров, как подающая, так и отводящая (обратка) должны быть смонтированы с уклоном 3-5. При верхней разводке подающей трубы сделать это достаточно просто. Недостаток – подающие трубы несколько портят интерьер.

Рис.1 Схема открытой двухтрубной системы отопления двухэтажного дома с горизонтальной разводкой и естественной циркуляцией

Такой вариант будет наиболее подходящим для энергонезависимого твердотопливного котла, когда хотят достичь максимальной автономии и независимости от наличия электроэнергии. Для разводки по такой схеме могут использоваться, как металлические (желательно), так и пластиковые или металлопластиковые трубы. В последних двух случаях, необходимо, чтобы подающая магистраль (в данном случае стояк) на расстоянии 1,5-2 м от котла, была металлической.

Открытая, с вертикальной разводкой и комбинированной циркуляцией

В данной схеме радиаторы на разных этажах подключаются с помощью вертикальных стояков. Система выполнена так, что может работать с естественной циркуляцией, но в нее, перед котлом, врезан байпас с циркуляционным насосом и запорной арматурой. Таким образом, система имеет возможность работать, как с принудительной, так и с естественной циркуляцией.

Рис. 2 Схема двухтрубного отопления двухэтажного дома с вертикальной разводкой и комбинированной циркуляцией

Закрытая, с горизонтальной нижней разводкой и принудительной циркуляцией

Такая схема предполагает использование в качестве расширительного, герметичного мембранного бака и наличие в системе избыточного давления (обычно, около 1,5 бар(атм.)). Если в качестве генератора используется электрический или газовый котел, который автоматически отключается при отсутствии электроэнергии, то такой вариант может быть вполне приемлемым. Нижняя разводка подающей трубы позволяет более эстетично вписать ее в интерьер помещения. Кроме того, при такой разводке, трубы могут быть проложены скрытым способом, например, под полом.

Рис. 3 Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Закрытая лучевая (коллекторная) с нижней разводкой

Это еще один двухтрубный вариант, который отличается тем, что в нем каждый радиатор подсоединяется отдельно, с помощью специальных распределительных гребенок – коллекторов. Такие распределители, обычно, монтируются отдельно для каждого этажа, в нишах или других доступных, но малозаметных местах. Возможен также вариант размещения коллектора для всего дома в котельной или подвале. Но это потребует расхода дополнительное количества труб, что и так является одним из главных недостатков таких схем. Но, с другой стороны, они позволяют максимально удобно регулировать подачу тепла к каждому радиатору и наиболее равномерно распределять тепло по дому. При использовании коллекторной схемы разводки системы отопления, чаще всего, трубы укладывают скрытым способом, под полом или в нишах.

Рис. 4 Схема коллекторной (лучевой) системы отопления двухэтажного дома

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы

И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

• Одно- и двухтрубная.
• С верхней или нижней разводкой.
• С горизонтальным или вертикальным расположением стояков.
• С естественной или принудительной циркуляцией теплоносителя.
• С магистральным или тупиковым движением теплоносителя.

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией

При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы. Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой.
Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно.
В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей

Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования.

Монтаж однотрубной системы своими руками

Однотрубная схема отопления одноэтажного дома с принудительной циркуляцией обычно оборудуется радиаторами, установленными на байпасах. Простая врезка приборов существенно усложнит эксплуатацию – например, при необходимости провести ремонт придется отключить всю систему. Кроме того, отсутствие байпасов не позволяет регулировать теплоотдачу отдельных радиаторов.

Как правило, монтаж системы отопления в частном доме и трубопровод в такой схеме прокладывается в подпольном пространстве, поэтому радиаторы подключаются нижним способом – то есть, оба выхода байпаса подключаются к нижним патрубкам батарей.
