Типовые схемы систем отопления и способы подключения радиаторов

Существует несколько типовых схем отопления: однотрубная и двухтрубная. Есть несколько вариантов двухтрубной схемы: классическая, веерная, попутная.

Что такое комбинированные котлы

Поскольку электрический обогрев стоит дорого, можно использовать альтернативное решение и выбрать котёл, способный работать на двух видах топлива. К примеру, можно приобрести электрическое оборудование, способное также выполнять функции газовой колонки. Или можно подобрать твердотопливный котёл, способный также какое-то время работать с электричеством.

Пока нет перебоев с газоснабжением, такой котёл будет работать исправно по общепринятой схеме, но как только возникнут любые неполадки, можно будет переходить на другой тип топлива и тем самым обеспечивать дому стабильный обогрев.

Комбинированный котёл стоит дороже обычного, но такие расходы будут вполне оправданными: ваш дом гарантированно не останется без тепла, и даже если одна система выйдет из строя, вторая тут же сможет его поддержать. Уровень температуры при этом будет оставаться на тех же величинах, и в помещении будет комфортно находиться.

Самостоятельно спроектировать и воплотить систему индивидуального обогрева достаточно сложно, и всё же это возможно. Ваш дом получит надёжный обогрев, который не будет зависеть от наличия или отсутствия газовых труб.

Требуется включить JavaScript или обновить плеер!

Расчет мощности котла

Независимо от типа используемого топлива (твердое или жидкое, газ или электричество) принцип подключения всех систем отопления один. Различие есть лишь на этапе установки котла. При этом расчет его мощности производится по единой формуле:

где W – удельная мощность, необходимая для отопления 10 кв. м помещения;S – общая площадь дома.

Для российских регионов в расчет берутся следующие значения мощности:• для домов, расположенных в средней полосе России до 1,5 кВт;• для Сибири и Севера: на каждые 10 кв. м до 2 кВт;• для южных районов: до 0,9 кВт.

Так как на достаточный обогрев 10 кв. м жилого дома, расположенного в средней полосе России, требуется до 1,5 кВт мощности, то, к примеру, для отопления 100 кв. м понадобится котел мощностью 15 кВт:

(100 х 1,5)/10 = 15 кВт

Эту цифру увеличивают на 15-20% (запас мощности на возможные потери тепла, которое неизбежно теряется даже при идеальном утеплении здания). Таким образом, для обогрева дома 100 кв. м понадобится (15 + 2,3) = 17,3 кВт.

Схемы с разной подводкой теплоносителя к радиаторам

В зависимости от положения стояков подвода воды к батареям различают вертикальную и горизонтальную разводку. В частных одноэтажных домах используется горизонтальная схема разводки. Трубы подвода и отводы воды при монтаже удачно можно вписать в интерьер, спрятать в ниши или под пол.

Ток горячей и охлажденной воды в системе обогрева частного дома может быть смонтирован с помощью одной или двух труб. У каждого варианта есть нюансы типа разводки, положительные стороны и недостатки.

Однотрубная схема

Это более простой в установке и дешевый вариант. Система обогрева с одной трубой представляет собой кольцо с установленными радиаторами. Теплая вода двигается по периметру, возвращается в итоге в котел. Теплоноситель отдает по несколько градусов тепла каждому радиатору. Значит, чем дальше расположен отопительный прибор от котла, тем ниже температура воды и способность обогреть помещение. Можно увеличить подогрев воды. На это потребуется больший расход топлива. Установка циркуляционного насоса поможет двигаться воде с большей скоростью и равномерно распределить тепло. Оптимальным решением при такой схеме станет увеличение количества секций последних батарей в магистрали.

Радиаторы подключаются обычно через байпас (обходную трубу), что позволят отключить любой из них без остановки движения теплоносителя. Система не предусматривает установку фитингов и кранов, что минимизирует риск аварий.

Преимущества схемы:

  • минимизация периметра труб;
  • экономия на элементах системы;
  • быстрота, простота установки.

Двухтрубная схема

Монтаж отопления в частном доме с помощью двух труб работает более эффективно. При такой схеме каждый радиатор имеет отдельный подвод теплоносителя от тепловой магистрали, но при этом тепловая магистраль, так же как и в предыдущем случае, является единой для всей системы. Отличием является то, что радиаторы включаются в системы параллельно, а не последовательно.

Магистраль обратного тока у системы одна – от каждой батареи отходит отдельная труба для вывода теплоносителя.

Предлагаем посмотреть подробное видео о нюансах монтажа двухтрубной системы отопления в доме:

Лучевая система

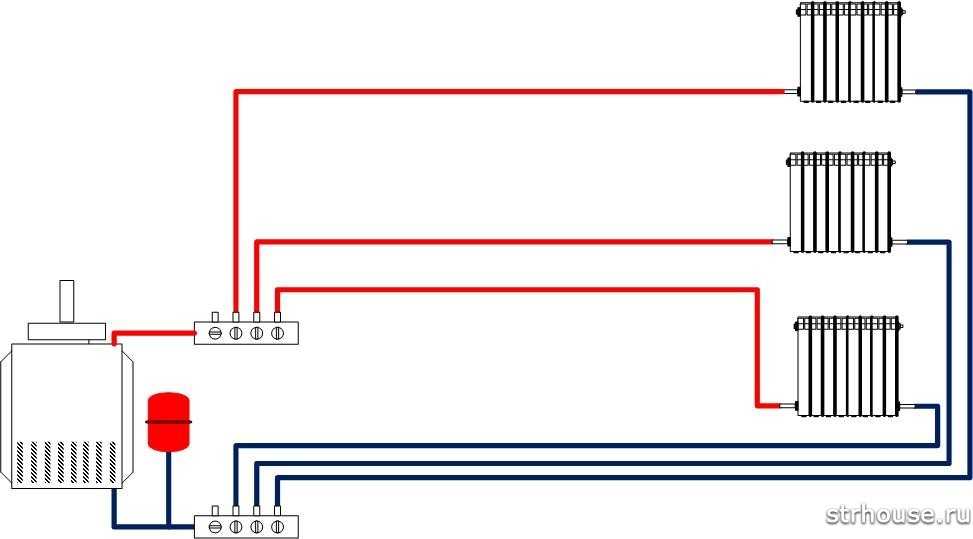

Коллекторная лучевая система предусматривает установку коллектора, через который теплоноситель распределяется по всей системе. К каждой отопительной батарее идут свои трубы подвода теплового носителя и его отвода напрямую от котла. Каждый контур отсекается запорной арматурой. Это упрощает использование системы и ремонт. Не отключая всю систему, можно отремонтировать отдельный контур или радиатор.

Из минусов – значительные расходы на материалы. Понадобится запорная арматура, трубы, приборы регулировки, контролирующие датчики.

Лучевая схема с распределителем работает при хорошем давлении в трубе, созданным циркуляционным насосом.

Коллектор равномерно распределяет поток теплоносителя. Прибор состоит из двух гребенок. В одну поступает из котла горячая вода. Другая гребенка собирает охлажденную воду и направляет ее обратно в котел. Как рассчитать отопление в частном доме при такой схеме?

Расчет параметров, составление проекта, регулирование мощности в процессе использования облегчается за счет подключения радиаторов параллельно. Это обеспечивает минимальную разницу температур воды по периметру контура. Управление системой осуществляется из одного места с установленными индикаторами, кранами, насосами и вентилями.

Монтаж лучевой системы – самый дорогой по общей стоимости составляющих, требует определенной квалификации. Составлять проект и устанавливать отопление по лучевой схеме следует при строительстве или генеральном ремонте. Это связано с тем, что трубы монтируются в стяжку пола.

Как оформить детскую комнату для разнополых детей

Применение

Все перечисленные схемы могут быть применены в частном доме. При желании можно использовать два источника отопления: котел, вмонтированный в печь и газовый или электрический котел, который подключается параллельно.

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

  • установка отопительного котла;
  • отделка стен в местах установки батареи, теплоизоляция по необходимости;
  • монтаж на стены радиаторов;
  • определение мест крепления труб и врезки отводов;
  • заполнение системы водой и проведение пробного запуска.

Подключение радиаторов отопления может быть проточным и с замыкающими участками. Первый способ более простой, требует меньших затрат материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя для каждого отдельного радиатора, но требует устройства дополнительных обходных участков – байпасов. Также здесь требуется дополнительная запорная арматура.

С чего начать монтаж?

Обычно все строительные мероприятия начинаются с вдумчивого проектирования. Как правило, сперва создается чертеж. Для проектирования лучевой системы отопления необходимо сделать подобный чертеж со всеми элементами и размерами. Если данный чертеж не под силу сделать собственноручно, то его можно заказать в проектной организации.

Начало проектирования всегда начинается с оценки помещения, в котором будет смонтирована система отопления лучевого типа. Желательно это делать на ранних стадиях строительства, до того момента, когда в помещении еще не проведены отделочные работы. Элементы системы отопления лучше сразу спрятать в стены или под стяжку. В чертеже должны быть подробно указаны все элементы отопительной системы и где они будут располагаться. Также желательно указать более подробную информацию об отопительных приборах, так как на основе этих данных будет проектироваться система — в целом. Желательно указать точный объем отопительных приборов и из каких материалов они изготовлены. С помощью этой информации можно точно рассчитать, какое количество теплоносителя будет использоваться в системе отопления.

Очень важным моментом, на который нужно обратить внимание — это дополнительные потери тепла

В лучевой системе отопления длина труб несколько выше чем в обычной двухтрубной системе, и этот фактор тоже важно учитывать при проектировании и расчетах лучевой системы отопления

Чертеж также должен включать в себя план прокладки коммуникаций отопительной системы. Также в нём должны быть указаны все измерительные приборы, а также регулировочные и запорные элементы. В чертеже также указывается все дополнительные элементы, которые могут быть использованы в монтаже системы отопления. Подробная информация об этом дополнительном оборудовании и его монтаже также пошагово расписывается.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

  • направление в интерьере;
  • сочетание оттенков;
  • освещенность.


Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Однотрубные системы

В однотрубных системах отопления теплоноситель последовательно проходит по всем радиаторам.

Создавая отопление частного дома своими руками, проще всего обустроить однотрубную систему отопления. Она обладает множеством преимуществ, например, экономичностью использования материалов. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение. Однотрубная система отопления предусматривает последовательную доставку теплоносителя в каждую батарею. То есть теплоноситель покидает котел, заходит в одну батарею, потом в другую, потом в третью, и так далее.

Что происходит в последней батарее? Достигнув конца отопительной системы, теплоноситель разворачивается и отправляется обратно в котел по цельной трубе. В чем заключаются основные преимущества подобной схемы?

  • Легкость в монтаже – нужно последовательно провести теплоноситель по батареям и вернуть его обратно.
  • Минимальный расход материалов – это самая простая и дешевая схема.
  • Низкое расположение труб отопления – их можно смонтировать по уровню пола или вовсе опустить под полы (это можно увеличить гидравлическое сопротивление и потребовать применения циркуляционного насоса).

Присутствуют и некоторые недостатки, с которыми приходится мириться:

  • ограниченная длина горизонтального участка – не более 30 метров;
  • чем дальше от котла, тем холоднее радиаторы.

Впрочем, есть некоторые технические ухищрения, которые позволяют нивелировать эти недостатки. Например, с длиной горизонтальных участков можно справиться установкой циркуляционного насоса. Он же поможет сделать последние радиаторы более теплыми. Компенсировать падение температуры помогут и перемычки-байпасы на каждом из радиаторов. Давайте теперь обсудим отдельные разновидности однотрубных систем.
