Ленинградская система отопления частного дома

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

• котел;
• трубопровод;
• секции отопительных батарей;
• бочок расширительный;
• тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже. Это связано с микротрещинами, которые образуются в процессе штробления стен

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

Выбор материалов

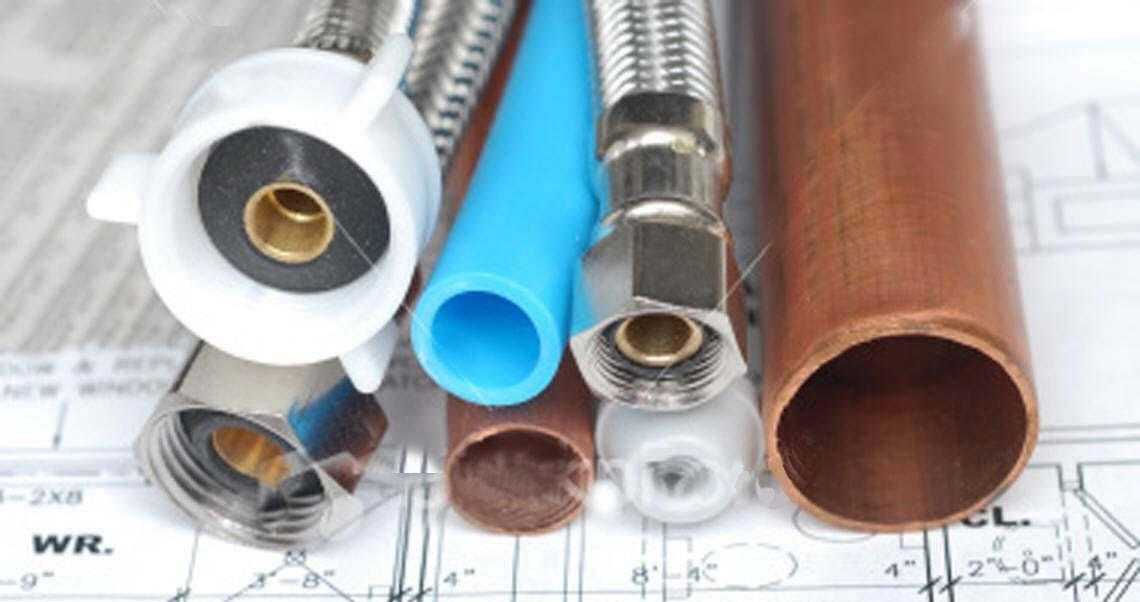

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор. При образовании наплывов работу следует переделать

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Серия 1ЛГ

Дома этой серии панельные.

1ЛГ 502

Брежневки 1ЛГ 502 строили с 1963 по 1972 год. Это пятиэтажки с двумя и более подъездами и высотой потолков 250 см.

Балконы и лоджии не во всех квартирах. Дома без мусоропровода с четырьмя квартирами на этаже.

В большинстве квартир 502 серии балконов нет

Конструктив дома:

1. Наружные стены из керамзитобетонных панелей толщиной 303 мм в три слоя с керамической мозаичной облицовкой. Внутренние – однослойные 140 мм.
2. Перекрытия сплошные, толщиной 120 мм. Покрытие последнего этажа ребристое.
3. Лестничные марши на центральном косоуре.
4. Санузлы из цельной железобетонной кабины, раздельные, просторные.

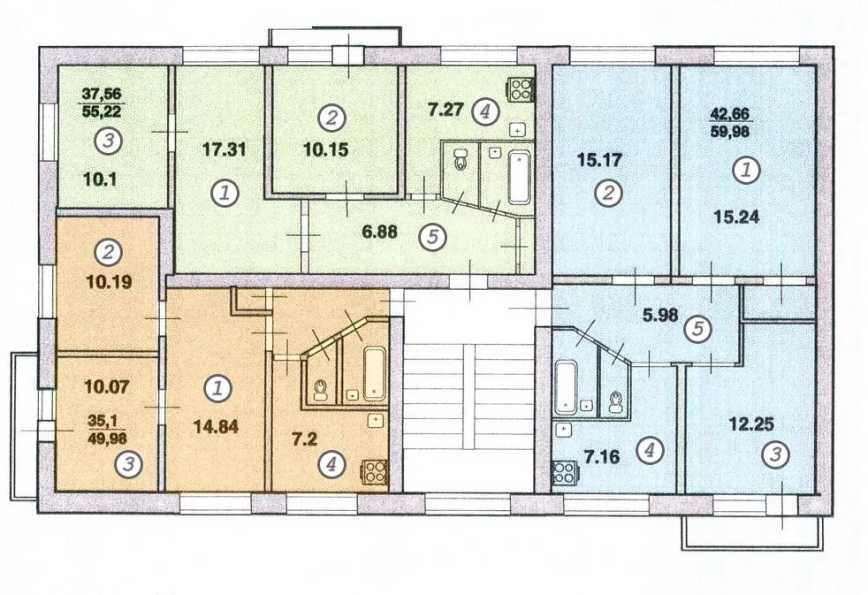

Планировка секции дома 1ЛГ 502

1ЛГ 504Д-МК

В 1975 году 502 серию от Ленпроекта сменил ещё один типовой вариант панельных многоквартирных домов — 1ЛГ-504Д-МК. Их строили до 1989г. Это были двух-восьми подъездные 12-этажки. У некоторых внизу два нежилых этажа.

12-этажный дом 504 серии

Во всех квартирах, начиная со 2-го этажа, есть балконы. Высота помещений возросла до 270 см.

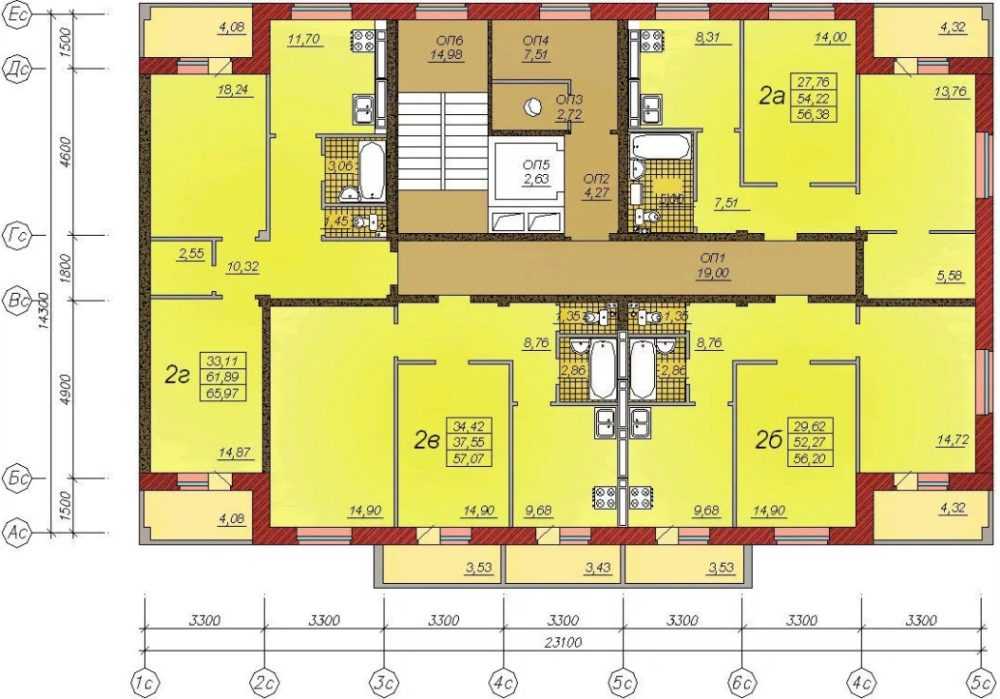

Стандартная планировка секции и квартир:

1ЛГ 600

Дома шестисотой серии строили в Ленинградской, Тюменской, Псковской и Челябинской областях 22 года с 67 по 89-й. В них появились криволинейные кирпичные вставки, призванные гасить порывы ветра в приморских районах. Из-за этого их называют «кораблями».

Дом 600 серии

Дома ленинградской планировки самые востребованные на рынке вторичного жилья.

Их строили в старых микрорайонах с хорошей инфраструктурой. В них есть лифт и мусоропровод.

Недостатки – плохая звукоизоляция и маленькие шестиметровые кухни в первых домах. Позднее это упущение доработали и площади кухонь увеличили.

В северных регионах строили много домов гостиничного типа модификации 1ЛГ-600А/УР-25 для малосемейных общежитий. Это 108-квартирные девятиэтажки, у которых мало общего с основной серией.

Дома с тремя соединёнными перпендикулярно секциями называют «трёхлистники»

Кроме них было несколько модификаций:

• 9-этажные на 54, 180, 252, 322 квартиры;
• 12-этажные на 54 и 72 квартиры;
• 15-этажные на 90 квартир.

План секции и наиболее часто встречающиеся планировки:

1ЛГ-602

Типовой проект вышел в серию в 1966 году. Пяти- и девятиэтажные дома на 216, 252, 288 и 324 квартиры без технического этажа строили до 1982 г. Подъездов – 6-9. На торцах появились лоджии. Окна стали трёхрамными.

Пятиэтажка 602-й серии

В 72-м в домах этой серии появились поворотные и угловые секции. В 75-м проводили эксперименты с лицевой облицовкой стеновых панелей. Изменилась форма козырьков над входом в подъезд, конструкция вентканалов, планировка санузлов.

План типового этажа

Звукоизоляция квартир стала лучше, чем в домах предыдущих серий. Недостаток – невозможность перепланировки квартир.

Правила и особенности монтажа

Монтаж отопления прост. Перед его началом составляется план установки приборов, определяют количество секций на батареях, обеспечивающих необходимую отдачу тепла для обогрева помещения. Для определения тепловой мощности пользуются данными из соответствующих таблиц и паспорта устанавливаемого радиатора. Также, чтобы не образовывались воздушные пробки, при составлении схемы разводки исключают возможность резкого перепада высоты.

Монтаж открытой горизонтальной «Ленинградки» осуществляется следующим образом:

1. По периметру помещения прокладывается трубопровод, замыкающийся на котле. Он обязательно должен иметь уклон от разгонного стояка к батареям и обратно к котлу. Уклон требуется не менее 1 см на каждый метр.
2. Врезается вертикальная труба для расширительного бачка и на самой верхней его точке производится монтаж бачка.
3. Устанавливается отопительный котел;
4. В магистральную трубу врезаются батареи по выбранной схеме подключения;
5. Устанавливаются дополнительные контрольные устройства, регуляторы, краны, байпасы для правильной и бесперебойной работы системы.

Для закрытой конструкции отопления расширительный бачок мембранного типа располагается на обратке, до расположения топливного агрегата и электронасоса, однако после соединения параллельных контуров.

При вертикальной разводке подающие и отводящие теплоноситель трубы располагаются по отношению к радиатору вертикально. Естественное стекание воды сверху вниз обеспечивает естественную частичную циркуляцию, что позволит установить электронасос меньшей мощности.

Для размещения магистральных труб используют чердаки и подвалы. При прохождении стояков через межэтажные перекрытия устанавливаются гильзы. Они исключат прямой контакт стен и потолка с горячей магистралью.

Для системы с принудительной циркуляцией устанавливается электрический насос. Он может располагаться как на трубе подачи, так и на обратке. Устанавливают насос после расширительного бака и фильтра с перекрывающим краном. Для того чтобы иметь возможность прочистить фильтр и снять насос, не сливая из системы воду, после насоса ставится еще один кран.

Схема устройства отопительной системы “Ленинградка”

Выбор материалов и инструментов

Всякая работа требует набора материалов и инструментов. И работы по установке отопительной системы не исключение. Понадобятся рулетка, плоскогубцы и уровень.

По окончании разметки начнётся монтаж. Нужны инструменты для соединения компонентов: ключи газовый, разводной, гаечные, отвёртки плоские и крестовидные, резак для полипропиленовых и металлических труб и труборез.

При установке отопления своими руками без надлежащего опыта рекомендуем использовать полипропиленовые трубы. Понадобятся:

• паяльник (сварочный аппарат), который можно купить или взять в аренду;
• шлифмашинка (115–125 мм);
• дрель или перфоратор;
• газовая горелка для установки медных труб с фитингами.

Сварочный аппарат для полипропиленовых труб

Это список основного инструмента, а если чего-то не хватит, поймёте в процессе работы и докупите.

Кроме инструмента, потребуются котёл, батареи (1 секция на 3 м2), труба металлопластиковая или из пропилена, краны и вентили.

Проверьте готовность материалов и инструментов и приступайте к монтажу.

Сравнение по цене монтажа

Приверженцы однотрубных отопительных сетей любят напоминать о дешевизне данного типа разводки. Уменьшение затрат по сравнению с двухтрубной схемой обосновывается вдвое меньшим количеством труб. Мы утверждаем следующее: «ленинградка» обойдется дешевле тупиковой системы в одном случае — если паять отопление из полипропилена.

Докажем наше утверждение расчетами – возьмем в качестве примера одноэтажное жилище размерами 10 х 10 м = 100 м² (в плане). Нанесем на чертеж раскладку «ленинградки», посчитаем фитинги с трубами, затем сделаем аналогичную прикидку тупиковой разводки.

Итак, для устройства однотрубного отопления понадобится:

• труба Ду20 на коллектор (снаружи Ø25 мм) – 40 м;
• тр. Ду25 Ø32 мм на обратку – 10 м;
• тр. Ду10 Ø16 мм на подводки – 8 м;
• тройник 25 х 25 х 16 (наружный размер) – 16 штук;
• тройник 25 х 25 х 20 – 1 шт.

Ориентируясь по следующей планировке, выясним потребность в трубах и фитингах для двухтрубной сети:

• тр. Ду15 Ø20 мм – 68 метров (магистрали);
• тр. Ду10 Ø16 мм – 22 м (подводки радиаторов);
• тройник 20 х 20 х 16 мм – 16 шт.

Теперь найдем актуальные цены на сантехнические фитинги и трубы из 3 материалов: армированный полипропилен PP-R, металлопластик PEX–AL–PEX и сшитый полиэтилен PEX от известных производителей. Результаты расчетов занесем в таблицу:

Как видите, затраты на полипропиленовые тройники и трубы практически одинаковы для обеих схем – плечевая оказалась дороже всего на 330 руб. По другим материалам однозначно выигрывает двухтрубная разводка. Причина кроется в диаметрах – цены труб большего сечения резко увеличиваются сравнительно с «ходовыми» размерами 16 и 20 мм.

Вы можете взять более дешевую сантехнику других производителей и выполнить расчет – соотношение вряд ли изменится. Заметьте, мы пропустили отводы 90° для поворотов труб и остальную мелочевку, поскольку не знаем точное количество. Если скрупулезно подсчитать все материалы, стоимость «ленинградки» увеличится еще больше. К аналогичным выводам пришел эксперт, демонстрирующий расчеты на видео:

Вариант и схема 3

По сути, этот вариант «Ленинградки» не имеет существенных отличий, кроме ответвления от основного контура. Из-за различной длины контуров, отличается количество секций в теплообменниках, для чего требуется дополнительная балансировка в процессе эксплуатации. Для этой цели в системе водяного отопления Ленинградка устанавливают балансировочный вентиль, который равномерно распределяет тепло по всем контурам.

Для нормального функционирования такой системы необходимо расположить балансировочный кран на обратной трубе дополнительного контура, непосредственно в обратную трубу врезать перед насосом для принудительной циркуляции теплоносителя.

Вариант 4

Предыдущие варианты считаются устаревшими, поэтому используют их очень редко. Модернизация привела к появлению усовершенствованных систем отопления. Сейчас в систему отопления Ленинградка с полипропилена монтируют радиаторы с запорными вентилями и обязательной перемычкой – байпасом.

Такая система имеет несколько преимуществ:

• Наличие запорной арматуры позволяет проводить ремонт или замену одного радиатора без ущерба для работы всей системы. При этом теплоноситель в системе отопления Ленинградка с насосом также циркулирует без остановки.
• С помощью вентилей на входе можно регулировать подачу тепла и контролировать степень нагрева радиаторов.
• Появляется возможность отключения от общей системы радиаторов, которые находятся в неиспользуемых помещениях. При этом магистральный проход через них остается неизменным.

Вариант 5

Монтаж дополнительных вентилей для регулировки параметров системы на байпас дает более широкие возможности каждому участку. Этим действиям есть свое объяснение. Чтобы система работала безупречно, необходимо правильно подобрать диаметр байпаса. Для этого требуется провести ряд сложных расчетов, которые под силу только человеку, разбирающемуся в законах физики и теплотехники. Чтобы рабочая среда проходила через радиатор, нарушив законы гравитации, нужна регулировка просвета на байпасе. Решить эту проблему можно, установив дополнительный вентиль.

Однако далеко не все пользуются этим методом, так как для нормального функционирования системы требуется приобретение дополнительных комплектующих деталей, и монтажные работы предполагают лишние материальные затраты. Однако все затраты довольно быстро окупаются за счет повышения эффективности работы системы.

Вариант 6

Следующий вариант предполагает монтаж герметичного контура и мембранного расширительного бака. Это становится альтернативой системы «Ленинградка» открытого типа.

Система закрытого типа имеет такую же схему разводки, что и предыдущие варианты. На трубе обратной подачи устанавливается расширительный бачок мембранного типа, с помощью которого в системе поддерживается уровень избыточного давления.

Монтаж системы закрытого типа имеет свою особенность: требуется обязательная установка «группы безопасности». Блок состоит из трех обязательных элементов:

• Манометр, позволяющий визуально контролировать давление в системе.
• Предохранительный клапан, который настроен на максимальное давление.
• Устройство для отведения воздуха, работающее в автоматическом режиме.

Подходящие радиаторы

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

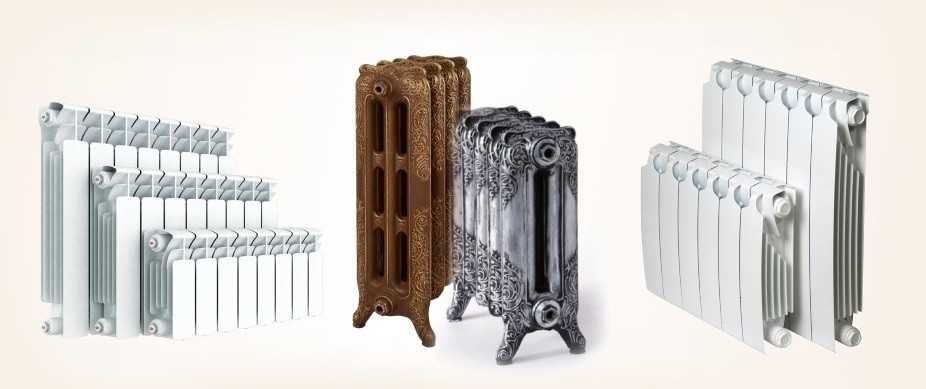

• Алюминиевые
• Биметаллические
• Чугунные
• Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

 Советы при выборе радиатора:

• Выбрать товар средней стоимости
• Учесть внешние данные, сочетание с интерьером
• Учесть этаж размещения системы
• В частном доме нужно учесть максимальную температуру нагрева теплоносителя
• Узнать условия подключения системы
• Поинтересоваться весом изделия, способами монтирования
• Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

• Небольшой вес
• Высокая теплоотдача
• Маленький объем теплоносителя
• Современный дизайн
• Доступная цена

Недостатки:

• Алюминий подвержен коррозии
• Чувствительность к составу теплоносителя

    Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

• Препятствовать проникновению вредных веществ в корпус батареи
• Повысить надежность системы
• Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
• Высокая цена
• Труба может лопнуть под влиянием перепада температур

Однотрубное паровое и водяное отопление или «Ленинградка»

Труба подачи и возврата воды — одна, отсюда и название — однотрубное. Магистраль трубы выходит из нагревательного котла и направляется к отопительным батареям, проходит через них и возвращается в котёл.

Проходя последовательно через каждый радиатор, вода отдаёт часть своего тепла на обогрев. Таким образом, к самому последнему радиатору она поступает остывшей.

Разница температур между первой и последней батареей может составлять 10—20 °C.

Плюсы и минусы, можно ли применять в многоэтажном доме

Плюсы однотрубной схемы, которые обеспечивают ей популярность:

• Простота и ценовая доступность — это самая несложная в технологическом плане система отопления. Для её сооружения понадобится минимальное количество труб, что обойдётся в относительно небольшую сумму денег.
• Теплоноситель в трубах может двигаться самотёком, что актуально для автономной независимой работы отопления.

Главный недостаток системы — неравномерный обогрев комнат. Он ограничивает возможность применения схемы для многоэтажных строений. Соответственно, однотрубная схема не подходит для отопления квартир, обычно её используют в небольших домах площадью до 100 кв. м.

Плюсы и минусы

Главные достоинства схемы, из-за которых «ленинградка» так популярна, — это:

• небольшие затраты на материалы;
• простота в монтаже.

Другое дело, когда для монтажа используются металлопластиковые или полиэтиленовые трубы. Вспомните, что схема ленинградской разводки предусматривает большой диаметр подводящей магистрали, в то время как в двухтрубной системе размер труб будет меньше. Соответственно, применяются фитинги большего диаметра, а значит, обойдутся они дороже и в целом стоимость работы и материалов будет выше.

Что касается простоты монтажа, то утверждение абсолютно верно. Человек, хоть немного разбирающийся в вопросе, спокойно соберет схему «ленинградки». Трудность заключается в другом: перед монтажом требуется тщательный расчет трубопроводов и мощности радиаторов с учетом значительного остывания теплоносителя. Если этого не сделать и собирать систему наобум, то результат получится печальный – греть будут только первые 3 батареи, остальные останутся холодными.

Важный недостаток ленинградской схемы проистекает из ее принципа работы и заключается в том, что регулировать теплоотдачу батарей с помощью термостатических вентилей весьма проблематично. Ниже на рисунке показана ленинградская система отопления в двухэтажном доме, где на батареях такие вентили установлены:

Эта схема будет все время функционировать вразнобой. Стоит первому радиатору нагреть помещение до установленной температуры, а клапану перекрыть подачу теплоносителя, как его основная масса устремится ко второй батарее, термостат которой тоже начнет срабатывать. И так до самого последнего прибора. При охлаждении процесс повторится, только наоборот. Когда все рассчитано верно, то система будет греть более-менее равномерно, если же нет, — последние батареи не нагреются никогда.

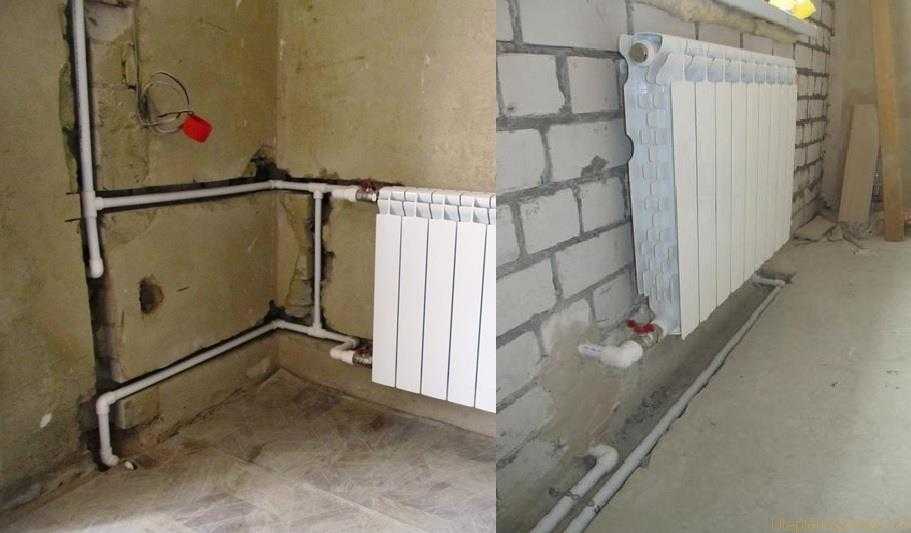

И последнее. «Ленинградка» довольно надежно функционирует с принудительной циркуляцией теплоносителя, она и была задумана как часть централизованной сети теплоснабжения. Когда необходима энергонезависимая система отопления без насоса, то «ленинградка» — не лучший вариант. Чтобы получить хорошую теплоотдачу при естественной циркуляции, нужна двухтрубная система или вертикальная однотрубная, показанная на рисунке:
