Дождевая канализация

Выбор материала для системы

Сбор дождевой воды осуществляется с помощью:

• труб;
• колодцев;
• приемных элементов;
• желобов.

При их выборе необходимо учитывать некоторые особенности

Важной составной системы являются приемные элементы. Воронки устанавливаются на крыше и площадках. Изготавливаются они из полимербетона, полипропилена и полиэтилена

В их конструкции имеются фильтры-корзины, в которых оседают различные включения. Чтобы исключить поступление из них неприятных запахов, некоторые разновидности приемников имеют сифоны. Их установка осуществляется под трубами при организации точечной системы.

У входа в здание могут устанавливаться придверные поддоны, в комплектации которых находится вывод для отвода стоков и защитная сетка сверху. Плюс ко всему эта решетка позволяет счищать грязь с обуви.

Обязательными элементами являются трубопровод, желоба и лотки. Чаще всего используют полимерные трубы и ПВХ

Одно важно требование – все стыки труб должны быть герметичными

Лотки для транспортировки осадков изготавливаются из обычного бетона или полимерных материалов. Последние намного проще и легче устанавливать. Более того, их гладкая внутренняя структура изнутри не создает никаких препятствий стоку жидкости. Как следствие, исключается вероятность засора. Главное – установить их с правильным уклоном.

Для сбора атмосферных осадков обязательно устанавливаются колодцы. Они должны быть герметичными и надежными. Всеми необходимыми характеристиками обладают полимерные колодцы.

Устройство и принцип работы ливневой канализации

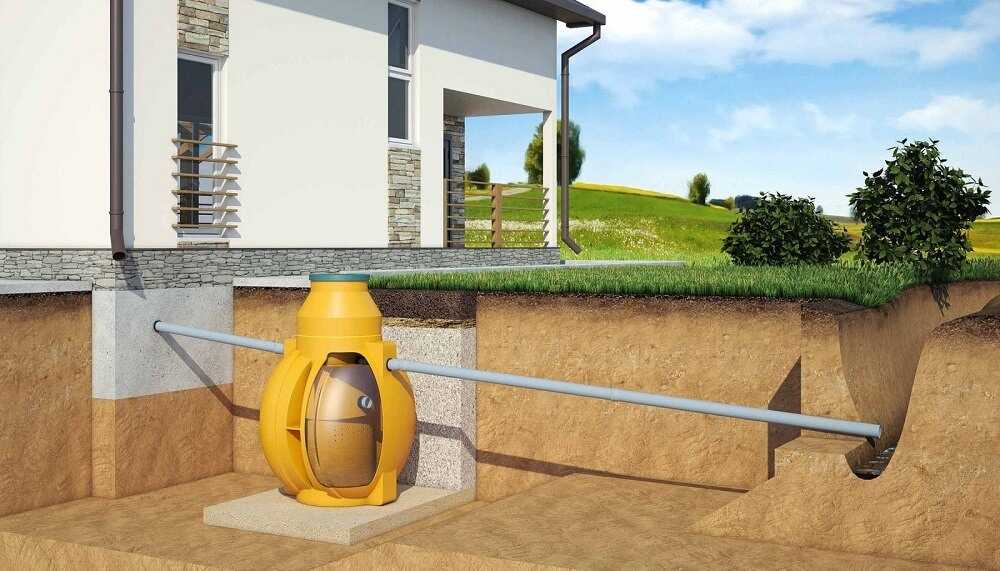

Схема ливневой канализации

Большое количество воды на поверхности, которая остается после дождя, может стать причиной многих неприятностей: размывания грунта, заболачивания почвы, гибели растений, разрушения фундамента здания, затапливания подвалов и т.д. Такие проблемы возникают по разным причинам: в данной местности выпадает много осадков; участок расположен в низине или он находится в паводковой зоне. Неприятности устраняются быстрым отводом воды с территории с помощью ливневой канализации дома.

Для ее создания используются такие детали:

• Жолобы, воронки, водосточные трубы. Они необходимы для сбора воды с поверхности крыши и направления ее в дождеприемники.
• Дождеприемники. Изделия предназначены для приема воды с кровли или участка. Баки заводского изготовления часто оснащают фильтрующими элементами: корзиной для сбора крупного мусора и пескоуловителем.
• Придверные поддоны. Это емкости для сбора воды непосредственно возле входных дверей.
• Трубы. Применяются в подземных коммуникациях для перемещения жидкости к месту сбора или утилизации. Незаменимы в городских условиях.
• Приемные лотки. Детали для сбора жидкости с поверхности земли и направления ее к дождеприемникам. Обычно используются индивидуальными застройщиками в сельской местности.
• Пескоуловители. Нужны для выделения мелкой сыпучей массы из жидкости. Они устанавливаются сразу за дождеприемниками, в местах, где вода вливается в подземную систему. Без таких фильтров канализация быстро засорится и выйдет из строя.
• Ревизионные колодцы. Элементы закрытой ливневой канализации. Они используются для чистки подземной части системы.
• Коллекторы. Предназначены для сбора воды от нескольких труб и лотков и объединения потоков. Их также строят, если необходимо резко изменить направление магистрали.
• Накопители. Служат для временного хранения дождевой воды, собранной с участка.

Система ливневой канализации условно разделена на две зоны: отвод воды с кровли и с поверхности земельного участка.

На схеме показан принцип работы ливневой канализации

Функционирует она следующим образом. Дождевая вода с кровли стекает в желоба, размещенные вдоль нижней кромки покрытия крыши. Они крепятся с наклоном в сторону вертикальных трубопроводов-стояков. По ним жидкость попадает в дождеприемники, расположенные на земле прямо под стояками. Эти элементы соединены трубами с лотками, в которые стекает вода с поверхности участка. Собранная жидкость по магистрали отводится в центральную канализацию, за пределы участка, в овраг или водоем. Чтобы система не забилась, канализацию оснащают пескоуловителями для очищения от сыпучей массы и решетками для задерживания веток, листьев и другого крупного мусора.

Ливневые канализации домов отличаются между собой объемом воды, которую могут пропустить через себя, конструкцией, сроком эксплуатации. Существуют такие типы сооружений:

• Открытая система. Строится на поверхности грунта. Элементы конструкции заглубляют и бетонируют, а сверху накрывают решетками. Магистраль очень простая и наименее затратна по деньгам. Ее легко изготовить своими руками без разработки проекта. Открытая ливневка строится в небольших частных домах и часто используется как элемент ландшафтного украшения. Во время мороза такая система неработоспособна. Построить ее можно на любой стадии обустройства территории участка.
• Закрытая система. В таких конструкциях присутствуют дождеприемники, в которые собранная вода поступает по трубам или лоткам. Из них жидкость направляется к месту утилизации. Элементы ливнестока не видны, они скрыты под землей. Стоимость закрытой системы достаточно большая, поэтому решение о ее использовании должно быть обосновано. Строить такой водоотвод рекомендуется на начальной стадии обустройства участка.
• Система смешанного типа. В ее состав входят наружные лотки и трубы, уложенные под землей. Применяется в случае сложного рельефа участка. Ее часто используют для прокладки ливневки по кратчайшей траектории.
• Точечная система. Предназначена для сбора и отвода воды с поверхностей, не пропускающих жидкость, например, с крыши дома или с бетонированной площадки. Чаще всего это колодцы-дождеприемники со съемной крышкой и простейшими уловителями мусора.
• Линейная система. Создается для комплексного решения проблемы — удаления воды с поверхности большой площади и направления ее к месту сбора или утилизации. Состоит их желобов, лотков, пескоуловителей и грубого фильтра для сбора крупного мусора. Они монтируются вдоль дорожек и площадок.

Для чего нужна ливневая канализация

Главное назначение ливневой или дождевой канализации – отведение лишней влаги с территории вокруг дома. В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

• Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
• Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
• Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

• Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.
• Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.
• Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Альтернативные варианты «ливневки» своими руками

Стремление сэкономить особенно ярко выражается при обустройстве дачного участка. В ход идут все подручные средства, тем более что в большинстве случаев, за них вообще не нужно платить. Конечно, использование таких материалов не увеличивает качество строительных объектов. Однако существенно снижает их стоимость.

Для устройства ливневой канализации также можно использовать различные подручные материалы. Чаще всего это:

• пластиковые бутылки;
• изношенные автомобильные покрышки;
• различные остатки стройматериалов;
• пенопласт и т.д.

Несмотря на то, что все эти материалы трудно назвать подходящими, при правильной укладке и соблюдении всех необходимых требований, из них можно смонтировать вполне работоспособную «ливневку». Рассмотрим такую систему на примере пластиковых бутылок.

Ливневая канализация из ПЭТ своими руками

Основной причиной использования подручных средств, как уже говорилось выше, является относительно высокая стоимость комплектующих для дренажных систем. Кроме того, пластиковые бутылки в процессе производства проходят специальную обработку, что позволяет использовать их в качестве подземного дренажного трубопровода 50лет и более. Рассмотрим подробнее методику монтажа ливневой канализации из ПЭТ.

Сразу оговоримся:

Использование пластиковых бутылок возможно только при устройстве внутренней (подземной) канализационной системы. Это связано с тем, что под воздействием ультрафиолета полиэтилен не только интенсивно разрушается, но и выделяет в атмосферу токсичные соединения.

Существует два варианта укладки:

• сетка;
• естественный отвод.

Каждый из этих вариантов достаточно эффективен и заслуживает отдельного рассмотрения.

Укладка «сеткой»

Этот вариант предусматривает удаление дна у одной из бутылок и установка в полученное отверстие следующей, горловиной вперед. Такое соединение достаточно герметично и вполне надежно.

Последовательность монтажных работ выглядит следующим образом:

1. Согласно разметке, на территории участка выкапываются траншеи глубиной порядка 50 см. Эта цифра не является обязательной, поскольку на различных участках могут существенно различаться особенности грунта и глубина залегания водоносного слоя.
2. На дно рва укладывается песчаная подушка высотой 20-25 см и тщательно утрамбовывается.
3. На полученную таким образом постель укладываются полученные ранее трубы. Сверху импровизированный трубопровод необходимо утеплить каким-либо влагостойким теплоизолятором (в крайнем случае подойдут опилки), после чего засыпать траншею грунтом до самой поверхности. Это делается для того, чтобы исключить возможность промерзания дренажной магистрали в холодное время года.
4. В конце трубопровода оборудуется накопительный или тампонажный колодец. Если собранную воду не планируется использовать для орошения участка или в других целях, она может отводиться в расположенный в непосредственной близости овраг или водоем.

Метод естественного отвода

Прототипом конструкции дождевой канализации устроенной по принципу свободного отвода стала речная система: в роли русла выступает главная отводящая магистраль, которая имеет свои «притоки». Этот вариант особенно эффективен на больших территориях и в заболоченной местности.

Последовательность укладки выглядит следующим образом:

1. В направлении самого низкого участка выкапывается главная траншея и ее «притоки» с соблюдением необходимого уклона. Главная траншея должна быть немного глубже остальных.
2. На дно вырытых траншей укладывается песчаная или щебневая подушка, после чего на нее укладываются бутылки с плотно закрученными пробками.
3. Последним этапом является теплоизоляция бутылок и засыпка траншей грунтом.

К достоинствам такой канализации можно отнести:

• минимальную стоимость;
• возможность самостоятельного проведения монтажных работ;
• простоту и длительный срок эксплуатации конструкции;
• в такой системе маловероятно развитие бактерий и возникновение неприятных запахов.

Что касается недостатков таких систем, сложно сказать что-либо определенное. Пластиковые бутылки могут прослужить 50 лет и более, что вполне сопоставимо с периодом эксплуатации фабричных труб. ПЭТ не гниют и не разрушаются под действием влаги, а земляной покров надежно защищает их от воздействия ультрафиолета.

Материалы изготовления

На сегодняшний день изделия для ливневой канализации изготавливают из следующих материалов:

• Асбест;
• Чугун;
• Стеклопластик;
• ПВХ;
• ПНД.

Асбестовые трубы

Применяются при строительстве централизованных систем. Однако на сегодняшний день их использование сходит на нет. Этот материал не подвержен коррозии и гниению, отличается низкой теплопроводностью, не требует сильного заглубления в грунт при монтаже.

Тем не менее, изделия имеют слишком большой вес, к тому же плохо переносят точечные сильные удары, которые часто возникают при ремонте и обслуживании коммуникаций. Кроме того, есть определенные сложности в монтаже стыков и соединений. В европейских странах асбестоцемент запрещен к использованию в жилищном строительстве, поскольку исследования показали, что этот материал небезопасен для здоровья человека.

Чугун

Для организации ливневки этот материал уже практически не применяется. Ранее использовался для монтажа наружных систем. Отличается высокой стоимостью, большим весом и не слишком гладкими стенками, которые часто становятся причиной засоров.

Стеклопластик

Довольно современный материал. Представляет собой сочетание полимера и армирующего стекловолокна, который придает изделию особую прочность. Обычно изделия из стеклопластика применяют при монтаже коллекторов, централизованных или просто крупных систем.

Данный материал имеет целый ряд положительных свойств, а именно:

• Даже трубы с большим диаметром сечения (в 500 мм) имеют относительно небольшой вес;
• Материал считается экологически чистым;
• Инертен к воздействию химических веществ;
• Прочный и долговечный (срок эксплуатации не менее полувека);
• Большой выбор фасонных изделий упрощает монтаж. Соединение производится с применением двухконусных муфт со специальными уплотнителями, гарантирующими герметичность.

ПВХ

Самый распространенный материал для организации ливневки. Именно он чаще всего применяется при монтаже внутридомовых и наружных сетей. Обычно применяются изделия с диаметром в 110 или 160 мм. Их отличает высокая прочность и надежность, заглублять их можно в землю до четырех, а в некоторых случаях и до десяти метров. Внутренняя поверхность очень гладкая, а значит, не будет провоцировать образование заторов. Кроме того, такие трубы просты в монтаже, благодаря большому ассортименту фасонных изделий и фитингов. Но главный плюс ПВХ изделий — их невысокая цена.

Правда, есть и несколько минусов:

• Такие трубы не рассчитаны на высокое давление;
• Имеют обычно небольшую длину, до трех метров;
• Высокий показатель жесткости.

Полиэтилен низкого давления

Трубы ливневой канализации могут быть изготовлены из ПНД, то есть полиэтилена низкого давления. Такие изделия применяются для монтажа крупных систем с большой нагрузкой. Так, если здание имеет более 10 метров в высоту, применение ПВХ труб нежелательно, поскольку такие системы не рассчитаны на подобные нагрузки. Создаваемое давление может стать причиной расстыковки раструбов. Полиэтиленовые же трубы выдерживают нагрузку до 25 атмосфер. Монтируются они стык встык при помощи сварки.

Обустройство ливневой канализации на объекте

• наземные элементы — решетки, дождеприемники, лотки;
• подземные коммуникации: системы трубопроводов, желобов, ревизионных колодцев и т.п. Для подключения к централизованной канализации обязательно устанавливается перепадный колодец. Дополнительно, если сточные воды оказываются загрязненными, обустраиваются очистные сооружения;
• водосточную систему. Система желобов и труб, которая устанавливается на кровельных свесах и фасаде здания. Используется для сбора воды с поверхности кровли и отвода в ливневую канализацию через точечные дождеприемники.

Дополнительно, для организации принудительного стока может использоваться насосное оборудование.

Наземные и подземные элементы устанавливаются до обустройства искусственных покрытий, газонных площадок, цветников, подъездных путей и пр. Материалы лотков, труб, решеток, колодцев инженеры компании «Мос-дренаж» подбирают, учитывая предполагаемые механические нагрузки на конкретной территории. Диаметры желобов и труб, их пропускная способность определяются объемом отводимой воды.

Как устроена ливневая канализация?

Для того чтобы правильно подобрать трубы для ливневой канализации, необходимо знать, как эта система устроена и действует, каковы ее основные функции и особенности. Как уже сказано выше, основным ее предназначением является отведение сточных и дождевых вод от здания, и вывод поступившей влаги в дренаж.

1. Открытая система. Открытая система состоит из лотков и желобов, сточные воды поступают в нее на всем протяжении, они выводятся в каналы, по которым вода удаляется за пределы населенного пункта либо промышленного объекта. Используется при сравнительно небольших объемах стоков.
2. Закрытая система. Состоит из труб, проложенных под землей, по которым стоки поступают в дождеприемники, а оттуда – в канализационную насосную станцию.

Оба типа ливневой канализации представляют собой разветвленную сеть элементов, уложенных под определенным углом, по которым влага под действием гравитации стекает в дождеприемники и выводится за пределы объекта.

Основными функциями, которые выполняет ливневка, являются:

• Защита от затопления подвалов и цокольных этажей, а также фундамента здания – от отсыревания и растрескивания.
• Предотвращение образования наледи и скопления воды на тротуарах и дорогах.
• Сохранение склонов от эрозии, а почвы от заболачивания.

Исходя из условий использования, очевидно, что трубы для дождевой канализации могут быть проложены как под землей, так и поверх нее и, следовательно, должны быть адаптированы для данных условий.

Какие задачи ставить при проектировании?

Отвод дождевых вод необходим в любом городе или коттеджном поселке, на предприятии и в частном доме

Понятно, однако, что нагрузки на систему будут разными, поэтому специфика объекта имеет немаловажное значение, проектирование дождевой канализации включает в себя несколько важных моментов:

• гидравлический расчет,
• трассировку,
• конструирование основных элементов.

Лучше всего с этими задачами справятся специалисты, но, если возможности обратиться к профессионалам нет, можно попробовать разобраться самостоятельно. Проводят тщательный анализ предстоящих условий эксплуатации, учитывают площадь территории, рельеф, природу возможных загрязнений и объем воды, которую потребуется собрать и сбросить в специально отведенные места.

Задача трассировки – обеспечить возможность сбора талых вод со всей территории участка и отвода их самотеком по кратчайшему пути к месту выпуска и очистки. Для этого вся площадь, разбивается на бассейны, в каждом из которых предусмотрен коллектор, имеющий выпуск или находящийся в системе с другими коллекторами.

Иногда оптимальным вариантом является дождевая канализация открытого типа

Расчет дождевой канализации осуществляется на основе данных о среднестатистической норме осадков в конкретном регионе и максимальном их количестве, скорости течения дождевых вод, которая зависит от рельефа данной местности. К основным критериям также относится водосборная площадь, наличие и близость водоемов и другие факторы. От них зависит выбор вида канализации, местоположение и количество колодцев, расчет необходимого диаметра труб и их длины.

в) Дождевая канализация

 Проектом предусматривается очистка  дождевого  стока  площадки с установкой в существующих и  проектируемых дождеприемных колодцах комбинированных патронов ( очистные сооружения дождевого стока).

Дождевые стоки площадки проходят очистку на очистных сооружениях НПП « Полихим». В дождеприёмном  колодце устанавливается комбинированный патрон. В верхней части патрона, заполненного лавсаном и синтепоном, происходит очистка  водного потока  от механических примесей и крупных взвесей, а также  от плёнок нефтепродуктов, далее поток, прошедший предварительную  механическую очистку поступает на сорбционный этап очистки- на активированный уголь марки МАУ ( Модифицированный Азотосодержащий Уголь). Вода очищается от  эмульгированных нефтепродуктов и растворённых органических веществ, а также от  экстрагированных тяжёлых металлов.  Очищенная вода  с концентрацией нефтепродуктов 0,3мг/л , взвешенных веществ  10мг/л и СПАВ  до 0,1 мг/л поступает во внутриплощадочные сети общесплавной  канализации. Устанавливается 5 комбинированных патронов.  (замена 3х  существующих  дождеприемных колодцев и проектирование 2х новых.)

Сети дождевой канализации прокладываются на глубине 1,2 -2,00  метра от поверхности земли до низа трубы. Сети дождевой канализации   от     дождеприемных  колодцев  до существующих  колодцев  монтируются из    канализационных   гофрированных   полипропиленовых  труб  Ø225мм.

Расчет фильтрующих патронов

Производительность  очистных  сооружений   определена в соответствии   с  СНиП 2.04.03-85  ( СП 21.13330.2012) и  « Рекомендациями по  расчету  систем   сбора, отведения и  очистки  поверхностного  стока с  селитебных  территорий, площадок  предприятий и  определению условий выпуска его в  водные   объекты»  ФГУП « НИИ ВОДГЕО».

Ответы на вопросы экспертизы:
