Ливневая канализация в частном доме — советы по устройству

Монтаж

Перед началом установочных работ ливневой канализации выполняется её расчет и проектирование. Потребный диаметр системы рассчитывается согласно СНиП. Для того чтобы определить размер водостоков, необходимо учесть ряд факторов:

1. Среднегодовое количество осадков;Объем воды;Общую площадь стока. Расчет этого параметра разнится в зависимости от типа канализации. Для линейной он вычисляется путем общей площади участка, а для точечной – исходя из площади кровли;Тип грунта, глубина промерзания и грунтовых вод.

Фото – проект установки

Все данные, кроме объема воды, можно узнать в службе геодезии Вашего района. Для расчета объема существует формула:

Q=(q*20)*F*Ψ, где

• q*20 – это интенсивность осадков;F – площадь обслуживаемой поверхности;Ψ – коэффициент в зависимости от материала зоны канализации. Для щебня – 0,4, для бетона – 0,85, для асфальта – 0,95, для кровель – 1.

Последовательность работ и правила установки ливневой канализации:

Разрабатывается план (техническое задание) и смета. Это поможет сэкономить средства и время установки стоков. Типовой проект включает в себя данные о размере и месте установки сети, обозначения труб и прочие конструктивные данные;Фото – пример ливневой канализации коттеджного городкаПосле осуществляется рытье траншей.

Нормы, по которым проводится прокладка трубопровода зависят от конкретного региона и нужного диаметра водостоков. Если сечение трубы не превышает полуметра, то её устанавливают на глубине 30 см. Если превышают, то на глубине 70 и ниже;Колодцы, очистные сооружения и сточные каналы нельзя устанавливать ниже уровня промерзания грунта.

Такая прокладка нецелесообразна и может негативно отразиться на эффективности системы;Обязательно учитывается уклон дренажа. Монтаж ливневой канализации производится под уклоном 0,5 см на каждый погонный метр, также труба обязательно должна быть ниже, чем фильтрующий патрон;Фото – траншеяУстанавливаются водоприемные воронки. К ним подводятся выходы водостоков с кровли;После этого начинается установка магистралей.

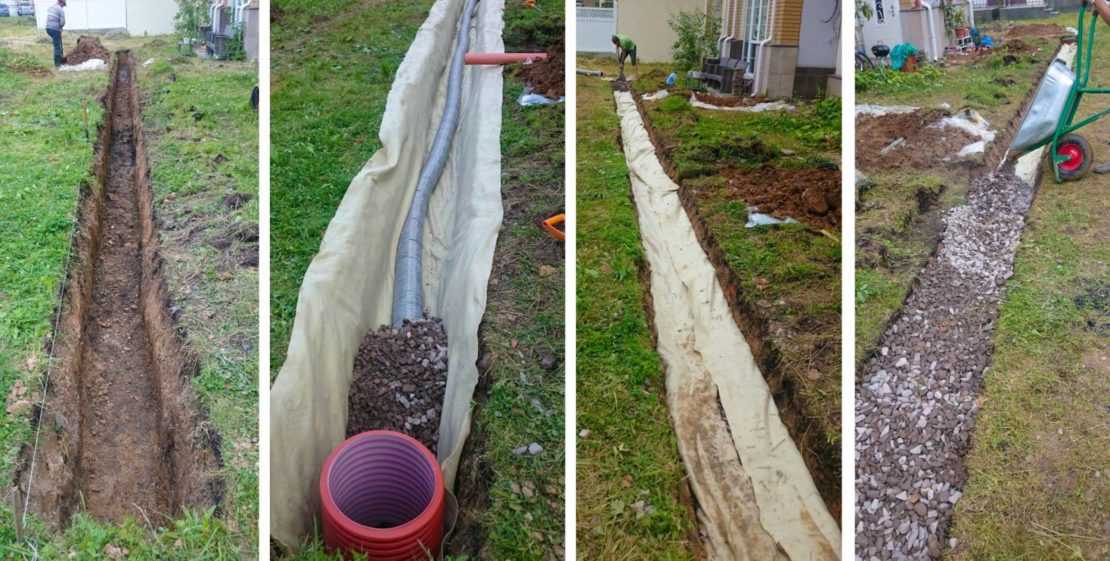

Перед их монтажом нижняя часть траншей уплотняет песчано-щебневой подушкой. Одновременно укрепляется яма для установки колодца;Монтируется приемник, к нему под наклоном подключаются магистральные направляющие. Иногда устройство ливневой канализации также включает в себя установку промежуточных смотровых колодцев.

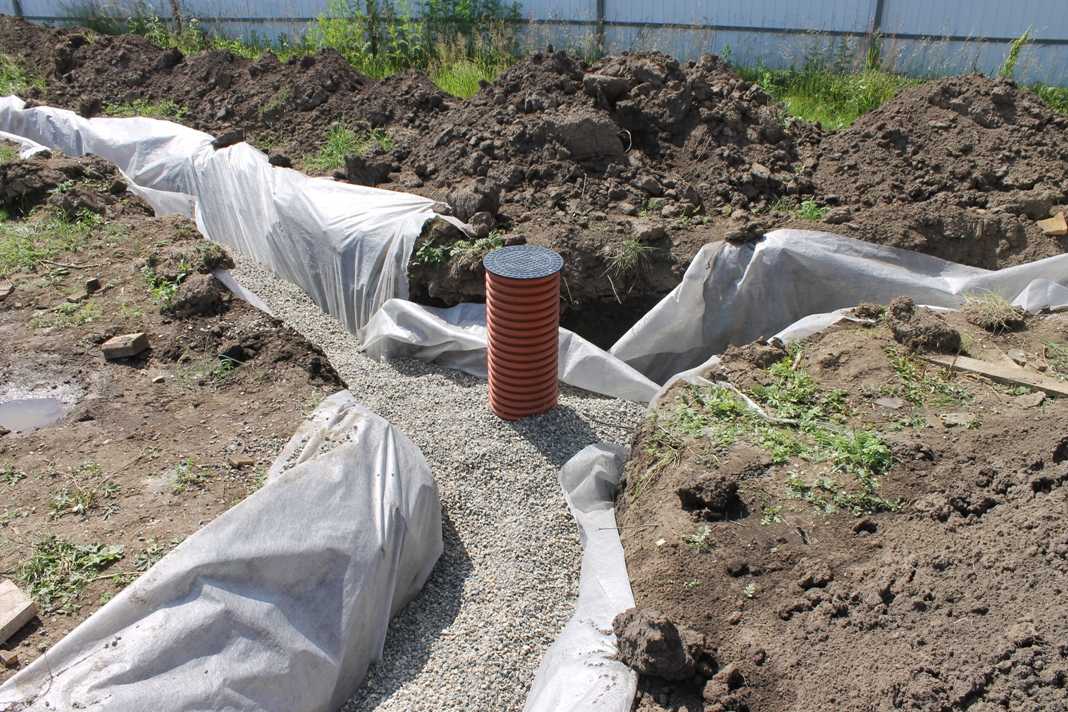

Их монтируют после разветвления труб;Фото – засыпкаВсе части сети соединяются в единую систему при помощи фитингов. Места стыков герметизируются. Строительство завершается установкой решеток или засыпкой каналов (в зависимости от типа конструкции).

Обслуживание ливневой канализации требует особого подхода:

1. Очистка стоков выполняется раз в полгода. Это необходимо для защиты системы от заиливания и снижения эффективности;Пескоуловители также прочищаются, но они обслуживаются каждые 3 месяца;К колодцам обязательно должен быть свободный доступ. Это также нужно для препятствия заиливанию.

Система периодически прочищается биологическими или химическими реагентами. Плановый ремонт (проверку фитингов и швов) проводят раз в год.

Видео: строение ливневой канализации

Видео-советы: как правильно уложить рулон

Самостоятельно монтируем ливневую канализации на даче

Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

Монтаж труб ливневой канализации вокруг загородного дома

Технология монтажа ливневой канализации

1. На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
2. Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
3. После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
4. Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
5. Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
6. При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
7. Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
8. Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

Устанавливаем лотки для ливневой канализации

Особенности монтажа ливневой канализации

Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.

Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.

Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.

Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.

Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.

На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.

Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.

Что такое дренаж

Назначение дренажной канализации – сбор лишней влаги из грунта, то есть его осушение. Задача системы – не допустить избыточного повышения уровня грунтовой воды, чтобы участок не превратился в болото. Чаще всего дренаж делают на заболоченных почвах.

Проверяют уровень влажности так – выкапывают на любом участке дачи яму глубиной в полметра. Если через короткое время (без дождей) там скопилась вода, надо делать дренажную систему. В противном случае вода начнет подмывать и разрушать фундамент всех построек.

Виды дренажа

Различают поверхностные и глубинные дренажные канализации.

Первый вариант имеет два подвида:

1. Линейная система. На поверхности почвы роют траншеи по всему периметру участка. В углубления стекает снеговая, дождевая вода. Сеть работает на ровных поверхностях без резкого перепада высоты. Глубина траншей до 30 см, дно и стенки засыпают мелким гравием. Достоинства – простота и оперативность обустройства. Минус – необходимость чистки канав от мусора.
2. Точечный дренаж. Самый простейший вид – оборудовать водосборники в точках обильного слива жидкости. Это могут быть водостоки, естественные заглубления в почве. Под водостоки ставят бочки, в овражках открытые емкости заглубляют в грунт.

Мнение эксперта
Владислав Пономарев
Инженер-конструктор, изобретатель

Для формирования поверхностного дренажа не делают никаких сложных расчетов. Систему оборудуют «на глазок».

Глубинный дренаж – сложная сеть каналов и трубопроводов, которая отводит влагу в специальные сооружения или канавы за пределами участка. Канализацию выполняют с предварительными точными расчетами в соответствии с данными геологической разведки грунта. Требуется глубинный дренаж на участках с резкими перепадами рельефа, обильным залеганием грунтовых вод на малой глубине.

 Загрузка …

Водосточные системы

Конструкция водостока предполагает наличие специальных желобов для отведения атмосферных осадков, которые устанавливаются по периметру крыши с помощью кронштейнов. В связи с тем, что ливневка повторяет конфигурацию верхнего элемента здания по его основанию, имеются как внешние, так и внутренние углы. При этом все элементы системы соединяются между собой с соблюдением достаточной герметичности, которую обеспечивают резиновые уплотнители.

Многие считают такие элементы лишними, так как доступен вариант укладки желобов внахлест, когда одна деталь заходит на другую не менее чем на 30 см, а их соединение осуществляется посредством саморезов.

Чтобы обеспечить отведение осадков, в определенных местах желоба проделываются отверстия, необходимые для монтажа воронок. После чего к установленным конусообразным приспособлениям подводятся канализационные трубы, то есть происходит их встраивание в общую систему.

Когда кровля отличается большим свесом, используется изогнутое цилиндрическое изделие, что возможно с помощью дополнительных элементов в виде колен и специальных колец. Водосточная труба монтируется на стене дома посредством хомутов.

Итогом такой сборки становится создание системы требуемой конфигурации. Для самостоятельного обустройства ливневки вам понадобится план дома с его точными размерами. Это позволит понять, какие элементы необходимо будет купить для будущей конструкции, а также определиться с их количеством.

Чистка

Вызывать профессиональную бригаду для чистки забитой ливнёвки закрытого типа или сделать это самому или с соседом – решение останется за вами. Используя помощь профессионалов, будет полезно поинтересоваться, каким именно способом они произведут очистку. Зная, какие материалы использованы при строительстве ливнёвки, будет легче подобрать наиболее эффективный в плане очистки и наиболее щадящий в плане оборудования способ:

1. Механическая очистка: пробивание пробок в трубах и удаление различных загрязнений в других узлах.
2. Термическая очистка: очистка при помощи пара или проливом горячей воды.
3. Гидродинамическая очистка: струя воды, подаваемая под большим напором.
4. Химическая очистка: использование химических веществ, активно разрушающих материал засоров.

Обычно ливнёвку даже профессионалы чистят гидродинамическими и механическими способами.

В случае необходимости чистки открытых систем ливнёвки, всё становится гораздо проще:

• Снимаем решётки, которые сверху укрывают лотки.
• Убираем накопившийся в процессе эксплуатации мусор из каналов.
• Промываем водой под давлением выметенные каналы.
• Устанавливаем решётки на свои места и наслаждаемся результатом.

Кстати, если у вас есть автомобильная мини-мойка способная работать под давлением, типа Кёрхер или подобная, используйте её и результат будет на должной высоте!

Как изготовить крепление для самодельного водостока?

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле

Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

• Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
• Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
• Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
• Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
• Шаг 5. Выставляем необходимый угол сгиба.
• Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
• Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
• Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

• Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
• Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

Нормы уклона ливневой канализации

В соответствии с ГОСТ, минимальные параметры уклона для трубных изделий с сечением 150 мм составляют 0,008 мм на погонный метр. Изделия с диаметром до 200 мм, прокладываются с наклоном 0,007 мм/м. Исходя из геологических особенностей приусадебного участка данные параметры могут изменяться. Максимальный угол уклона в точке стыковки канала и дождеприёмника составляет 0,02 мм на метр, что позволяет увеличить скорость оттока дождевой воды. Непосредственно перед пескоуловителем скорость водных потоков должна снижаться, чтобы взвешенные включения успевали оседать и поэтому уклон делают минимальным.

Как сделать фундамент из покрышек своими руками?

Монтаж водостока из ПВХ

В установке этой конструкции ничего сложного нет, однако необходимо учитывать некоторые нюансы:

1. Определение глубины системы канализации в зависимости от площади кровли.
2. Выбор того или иного способа монтажа.
3. Разметка расположения водостока:

• обозначить, как будет размещаться система с учетом того, что в нее должен попадать весь объем осадков, собираемый с кровли;
• определить места расположения воронок и углов;
• установить первый кронштейн в наиболее высокой точке по отношению к конусообразному приспособлению;
• посредством шпагата и уровня определить горизонтальную линию, проходящую через точку, где установлен кронштейн, и, отталкиваясь от нее, задать уклон;
• установить последнюю опорную деталь и соединить ее с первой посредством шпагата;
• произвести монтаж других кронштейнов с соблюдением шага 40 см, придерживаясь размеченной линии уклона.

1. Установка желоба:

• подготовить узкий канал, сделав отрезки из него требуемой длины;
• соединить комплектующие водостока посредством соответствующих элементов или клея;
• установить желоб на кронштейны, задействовав защелки и избегая попадания на эти опорные элементы стыков как самих каналов, так и воронок;
• смонтировать заглушки.

1. Установка системы канализации:

• подсоединить трубу к желобу за счет отведения водостока;
• выровнять вертикаль цилиндрической конструкции посредством отвеса и угольника;
• зафиксировать трубы, формирующие сооружение для отвода осадков, с целью определения мест установки хомутов с шагом 1 м, но с обязательным расположением верхней детали на линии первого стыка;
• зафиксировать соединительные элементы на стене с учетом того, что канализационная труба после установки будет отстоять от боковой конструкции дома на 2 см;
• смонтировать раструб водостока на люке, но без жесткой фиксации, чтобы можно было контролировать слив.

Мы постарались затронуть все нюансы установки дождевой канализации. Ряд работ довольно сложно проводить в одиночку, поэтому рекомендуется задействовать напарника.

Как довести канализацию до септика

Перед тем как сделать дачную канализацию, надо учесть все вышеописанные требования и рассчитать объем канализационных стоков. Расчет последних достаточно прост, главное – количество жильцов на даче, постоянно проживающих.

К примеру, из 4 человека. В формуле расчета используются еще два показателя:

• количество воды, потребляемой за сутки одним человеком, это величина постоянная – 200 л или 0,2 м3;
• время, за которое бактерии перерабатывают органику, эта величина также постоянная, равная 3 суток.

Подставляем все значения в формулу: 4х0,2х3=2,4 м2. То есть септик должен быть не меньшего объема, лучше большего. Теперь выбирается место установки септика с учетом всего того, что было обозначено выше. На этом месте он сооружается. Если устанавливаются готовые емкости, то под них выкапывается котлован, куда оборудование и устанавливается строго вертикально и горизонтально. Это жесткое условие монтажа.

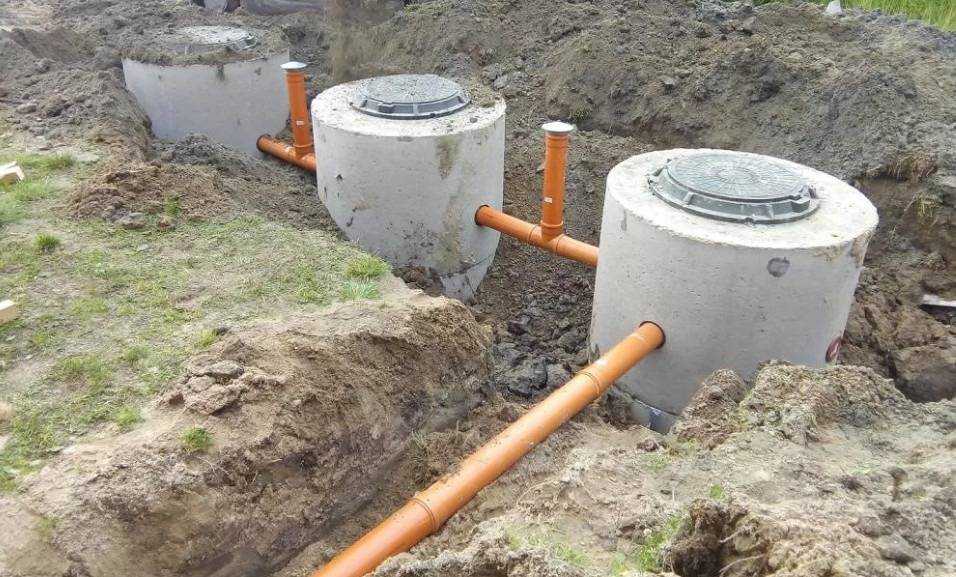

До того как опустить септик в котлован, необходимо прокопать траншею от дома до выкопанной ямы. Раньше старались строго придерживаться глубины закладки трубы с учетом уровня промерзания грунта. То есть ниже этого уровня. Причина – чтобы стоки не замерзли в холодное время года. В некоторых регионах данный уровень был ниже 2-2,5 м, что требовало проведения большого объема земляных работ. Сегодня все изменилось в лучшую сторону за счет возможности провести утепление труб. А значит, закладывать трассу можно неглубоко.

Как провести утепления канализационной трассы

Сегодня рынок предлагает огромное разнообразие теплоизоляционных материалов. Но в последнее время для утепления труб используют специальные трубные изделия, изготовленные из пенополистирола, пенополиуретана и минеральной ваты. Они собой на самом деле представляют трубу, разрезанную вдоль с одной стороны. Сделан надрез специально для того, чтобы надевать это изделие на пластиковые или металлические трубы. Кстати, этот утеплитель называют скорлупой. У него стандартная длина – 1 м. Скорлупы надевают на трубу, стыкуют их между собой плотно, а место стыка дополнительно закрывают самоклеящейся лентой. Для крепления скорлупы к трубе используют вязальную проволоку или пластиковые хомуты.

Сегодня производители предлагают утеплители данного типа, покрытых фольгированным материалом

Это в несколько раз улучшает теплотехнические свойства утеплителя, плюс фольга является гидроизоляционным покрытием, что немаловажно для материала, заложенного в грунт

Правила монтажа канализационной трубы

Основное требование к прокладке канализационных труб – придерживаться угла наклона от дома к септику. Его значение – 2-3. Не больше и не меньше. Если будет меньше, то твердые нечистоты просто не смогут перемещаться под своею тяжестью. Если больше, то вода будет пролетать с большой скоростью, а все те же нечистоты задерживаться в трубе, что приведет к засору канализации.

Угол наклона канализационных труб

Вот алгоритм монтажа канализационной трубы:

1. Дно выкопанной траншеи выравнивают под приблизительный угол наклона в сторону септика.
2. Его засыпают слоем песка, поверхность которого уже выравнивают по максимуму. Для этого используют одну трубу, которую укладывают и проверяют угломером, под каким углом она находится. При необходимости часть участка подсыпают песком, чтобы его приподнять.
3. Проводят монтаж труб, подсоединяя их сразу с одной стороны к трубе, выходящей из дома, с другой к септику.
4. Делают засыпку уложенной трассы песком, затем грунтом.

Если длина канализационной системы превышает 50 м, то придется установить смотровой колодец. Сегодня производители предлагают готовые изделия из пластмассы. По сути, это труба большого диаметра, заглушенная герметично с нижней стороны, по противоположным бокам которой располагаются два патрубка. Это места соединения с трассой канализации. Сверху колодец снабжен герметичной открывающейся крышкой.

Удобная конструкция, через которую можно не только следить, как работает канализация, но и при необходимости проводить ее очистку.

Назначение, особенности системы

Ливневая канализация (или просто ливневка) — это система отведения дождевой или талой воды. Она представляет собой комплекс дренажных лотков или трубопроводов, по которым стоки направляются в точку сброса. Принципиальным отличием от бытовых или промышленных систем является отсутствие сливных отверстий и необходимость организации сбора воды. Кроме этого, периодичность работы ливневки зависит от погодных условий. В теплое время года система может простаивать месяцами. С наступлением холодов работа ливневой канализации прекращается.

Устройство ливневой канализации — надежный способ защиты участка и фундамента дома от размывания. Правильная прокладка дренажных каналов исключает образование луж на дворе, обеспечивает организованный сбор, очистку и удаления излишков воды. В качестве точек сброса используются водоемы, овраги или методика инфильтрации в грунт.

Полезные советы

Часто забивающаяся ливнёвка, особенно в период листопада – источник головной боли и куча неприятной работы. Есть несколько простых приспособлений, значительно сокращающих засорения ливневой канализации различным мусором: листвой, ветками, хвоей, бумагой или полиэтиленом.

1. Удобный для обслуживания фильтр для крупного мусора перед дождеприёмником.
2. Несложный для очистки пескоуловитель или несколько пескоуловителей в нужных местах.

Эти два устройства обычно значительно облегчают очистку и уход за ливнёвкой. Но есть и промышленные способы защиты, иногда применяемые и в частных домах: отстойники, маслоуловители, сорбционные блоки, фильтра для нефтепродуктов и даже блок для ультрафиолетовой обработки и дезинфекции сточных вод.
