Ливневая канализация внутри здания: трубы, требования, нормы

5.1. Канализация: общие требования

5.1.1 Система канализации одноквартирного дома присоединяется к централизованной или групповой наружной сети, а при их отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается в качестве автономной. Решение по выбору индивидуальной системы канализации должно быть согласовано с местным органом Госсанэпиднадзора, а при сбросе сточных вод в поверхностный водоем — также с местным органом природоохраны.
5.1.2 Система канализации включает: присоединенная к централизованной или групповой сети — внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод; автономная — внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения; в зависимости от принятой схемы канализации наружная сеть может включать фильтрующий колодец, поля фильтрации, насосные установки, очистную установку заводского производства.Автономную систему канализации допускается устраивать с использованием люфт-клозетов или биотуалетов и выгреба.
5.1.3 Агрегаты, изделия и материалы, применяемые при устройстве системы канализации, должны удовлетворять требованиям 4.1.4.
5.1.4 При устройстве выпуска из дома, прокладке трубопроводов и установке приборов должны соблюдаться требования 4.1.5.
5.1.5 При проектировании и устройстве системы канализации должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.03, СНиП 3.05.01 и СНиП 3.05.04, а также дополнительные требования настоящего Свода правил.

Зачем нужен угол уклона

Чтобы сточные воды в канализации забирали с собой плотные частицы нужно укладывать трубы под определенным уклоном. Угол наклона должен устанавливаться по фиксированным, установленным нормам СНиПа. Для сокращения времени монтажа или при работе неквалифицированных мастеров многие получают канализационную систему, которая работает с нарушениями или совсем не справляется с задачей:

1. не обращая внимания на фиксированную норму установки уклона или при выдержке угла уклона в значении ниже минимального, происходит нарушение работы всей системы. При таких ошибках сток воды будет с пониженной скоростью. Это приведет к быстрому засору канализации. Нужно будет часто прочищать канализацию. К примеру, при установке унитаза меры выставления уклона трубы в правильном положении были проигнорированы, то остатки жизнедеятельности человека не будут смываться тщательно. Начнут скапливаться, разлагаться. Это приведет к молниеносному распространению неприятного запаха по всему жилому помещению;
2. если показатель наклона будет значительно превышен, то засора не избежать. Сточные воды с большой скоростью проходить коммуникациям, омывая твердые элементы, не унося с собой. Это приведет к скоплению зловонного запаха, распространению по дому;
3. при несоблюдении установленного показателя угла наклона труб произойдет заиливание магистральной системы. Прекратится работа всей канализации. Возникнет неприятный запах, появится повод для замены, чистки;
4. в многоквартирном доме, при отсутствии норм установки уклона может произойти протекание, прорыв коммуникации. Будут проблемы со сливом у всех жителей, пока не устранится проблема;
5. пластиковые трубы, установленные в неверном положении, будут страдать от заиливания, засоров. Чугунные коммуникации подвержены коррозии, что приводит к протечке – все отходы будут проникать в подвальное помещение, распространяя зловоние по всему подъезду.

Видео по теме:

Уклоны канализации и их способы выставления:

и видео

Как выбрать правильный уклон канализации:

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.

Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

• уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
• минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
• рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Монтаж внутренней канализации согласно всем требованиям СНиП

• не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
• использование прямых углов в вертикальной системе категорически запрещено;
• допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

• трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
• нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
• работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Правила установки канализационного стояка

Местом расположения канализационного стояка чаще всего является туалет или ванная комната. Согласно СНиП, канализационный стояк может быть открытого или закрытого типа, однако в любом случае, расстояние от трубы до стены должно составлять не менее 2 см. Главные правила, которые необходимо соблюдать при проведении монтажных работ:

1. Диаметр стояка должен быть одинаковым на всей протяжности.
2. Диаметр стояка необходимо рассчитывать в зависимости от количества отводимой сточной воды.
3. Канализационные стояки должны располагаться строго вертикально.
4. Каждый канализационный стояк заканчивается вентиляцией, что выводится на крышу или чердак дома.
5. Для прочистки канализационные стояки оборудуются специальными ревизиями.

Установка канализационного стояка

Особенности и виды систем канализаций СНиП

Данные сети канализации представляют собой разветвлённый трубопровод, доставляющий сточные воды от помещений (жилых и нежилых) к специальным ёмкостям. Чтобы сточные воды попадали в резервуар самотёком, водопроводные трубы устанавливаются под небольшим уклоном.

Второй вариант работы системы предусматривает установку напорных сетей или подключение специального насоса.

https://youtube.com/watch?v=aKC7GZcHpJk

Виды систем канализации по СНиП

В зависимости от назначения канализационные сети делятся:

• Хозяйственно-бытовая, которая подразделяется на два типа: центральная (обслуживающая весь посёлок) и автономная (для одного или нескольких домов).
• Промышленная (производственные очистные сооружения).
• Ливневая, обеспечивающая водоотвод после дождя.

Все перечисленные виды подразделяются на два подвида:

• Наружная (трубы располагаются на улице, в том числе и очистные станции и сооружения).
• Внутренняя (всё что находится внутри помещения).

По способу монтажа и укладке трубопровода СНиП наружные коммуникации делятся на несколько типов:

• Общесплавные. Все воды: сточные, бытовые, талые, дождевые проходят один и тот же путь от помещения к специальной ёмкости или к канализационному коллектору.
• Полураздельные. Сточные воды выводятся отдельно от талых и дождевых. Но конечный пункт назначения у них обычно общий.
• Раздельные. Дождевые и талые воды собираются в различных резервуарах и проходят по разным системам трубопроводов со сточными водами.

Помимо этого канализационные сети различаются и по другим признакам.

Требования СНиП к канализации частного дома

Канализация в многоквартирных домах воспринимается как само собой разумеющееся и практически незаметна. Другое дело — вывод сточных вод в частном доме. Выгребные ямы и уличные туалеты считаются уже пережитком прошлого, и многие владельцы загородных коттеджей задумываются о строительстве канализационной системы у себя на участке. Для того чтобы самостоятельно смонтировать и подключить сточный трубопровод, необходимо знать строительные нормы и правила, соблюдение которых обеспечит долгую и бесперебойную работу системы.

Канализация закладывается сразу при строительстве нового дома, но и старый, с уличным туалетом оборудовать квартирными удобствами вполне реально.

Частные дома подразделяются на два типа: с возможностью подключения к центральной канализационной системе и те, которые подключить нельзя.

Порядок проведения внутридомовых монтажных работ при этом будет одинаковым, разница лишь в отводе сточных вод из помещения.

Система канализации частного дома, так же как и многоквартирного, состоит из канализационных труб и стояка, соединённых между собой. Сточные воды из унитазов, ванн и раковин попадают в горизонтальные трубы и по стояку уходят в очистные сооружения или канализацию. Если постройка дома только планируется, необходимо расположить кухню и санузел рядом с местом вывода канализационной трубы из дома. Если коттедж многоэтажный, то для простоты установки трубопровода, санузлы необходимо расположить один над другим.

Монтаж труб и установка сантехники

Для начала рекомендуется сделать предварительное проектирование будущей канализационной системы.

Для снижения уровня шума, стояки можно закрыть в коробе из гипсокартона или обернуть минеральной ватой. Все необходимые детали крепятся к трубам при помощи коленных сифонов, в которых всегда есть небольшое количество воды, что блокирует неприятные запахи системы и препятствует их выходу наружу.

Горизонтальные трубы, которые находятся под полом, в подвальном либо цокольном помещении присоединяются к стояку с наружными трубами. Элементы, находящиеся за пределами помещения, следует хорошо утеплить, чтобы не допустить их промерзания в холодный период. На выходе из дома все трубы собираются в одну и соединяются с наружной системой канализации. В качестве крепления используются хомуты.

Чтобы не допустить появления специфических запахов при сливе воды, следует установить вентиляцию: вертикальный стояк выводится до крыши, причём его верхнюю часть необходимо хорошо укрепить не закрывать, а только лишь защитить от мусора и осадков. Для защиты от запахов можно также установить аэрационный клапан.

Далее, проводятся работы по установке наружной канализации.

Готовится траншея, глубина которой определяется уровнем промерзания почвы в том или ином регионе. На дно канавы обязательно укладывается песчаная подушка, на которую под небольшим уклоном монтируются водосточные трубы. Если из-за особенностей грунта, вырыть глубокую траншею невозможно, трубопровод следует тщательно утеплить.

Частные дома в основном располагают автономной канализацией, которая бывает 4 видов:

• Биотуалет. Удобный, но требующий постоянных расходов вид канализации.
• Выгребная яма. Дешёвый, но весьма неудобный в использовании вид.
• Септик. Способен не только принимать сточные воды, но и самостоятельно их очищать.
• Очистительное сооружение. Очистка производится с помощью специальных бактерий. Достаточно эффективный, но в то же время — дорогой вид канализационной системы.

Каждый из этих вариантов имеет свои плюсы и минусы. К примеру, выгребную яму лучше устанавливать на участках, которые имеют периодический характер использования.

Очистительная станция не требует постоянного ухода, но её недостаток — высокая стоимость. Из предложенных вариантов канализации для частного дома, идеальным будет — септик, который можно собрать самостоятельно или купить готовый.

Итак, соблюдая правила СНиП наружные сети канализации, и, следуя предложенным рекомендациям, вы без труда установите у себя дома канализационную систему и обеспечите тем самым себе и своим близким комфортное проживание.

Основные правила СНип для сетей наружной канализации

Работоспособность наружной сети канализации характеризуется пропускной способностью и степенью очистки сточных вод при изменении потока жидкости и состава загрязняющих веществ, в условиях перебоев в электросетях, возможных аварий на станциях и оборудовании. Сточные воды, производимые коммерческими или промышленными предприятиями, называются производственными отходами. Предприятия нуждаются в разрешении на сброс в наружную канализационную сеть, поскольку они обычно более загрязнены, чем бытовые стоки. Производственные отходы могут содержать химикаты, металлы, жиры или моющие средства, которые увеличивают риск нанесения ущерба окружающей среде, и увеличивают затраты на очистку сточных вод. Производственные сточные воды, не соответствующие требованиям к качеству воды, должны проходить предварительную очистку, сооружения которых выполняется организацией, разрабатывающей данную сеть канализации в соответствие с нормами. СНиП определяют основные требования и нормы проектирования строящихся и реконструируемых систем сбора, обработки и удаления сточных вод наружной канализации для жилищных и поверхностных стоков, а также близких по составу производственных отходов.

Существует три типа наружных сетей канализации:

1. Отдельная;
2. Частично разделенная;
3. Комбинированная.

Отдельная система канализации Сточные и ливневые воды переносятся отдельно наружная сеть подходит, когда имеется частный выход для ливневой воды, и топография такова, что сток может утилизироваться в природу. Преимущества отдельной наружной сети канализации:

1. Нагрузка на очистные сооружения меньше, так как на завод поступают только сточные воды.
2. Меньше размер канализации
3. Когда требуется перекачка, сеть оказывается экономичной.
4. Природная / ливневая вода не загрязняется сточными водами.

Монтаж канализации

Что интересующий нас СНиП — внутренние сети водоснабжения и канализации — говорит о монтаже сточных систем внутри зданий? Чтобы не перегружать читателя информацией, мы выберем лишь те требования, которые актуальны при монтаже канализации жилого дома своими руками.

• Для отвода стоков следует использовать самотечные закрытые трубопроводы;
• Собранные из прямых труб ветки канализации прокладываются прямолинейно. Для поворотов используется фасонина (уголки, полуотводы, тройники и т.д.);
• Для присоединения к стоякам горизонтальных веток канализации под потолком помещений (в том числе в технических подвалах и подполах) нужно использовать косые крестовины и тройники;

Комментарий автора: направленный вверх косой отвод не течет даже при разгерметизации соединения.

Присоединение к стояку выполнено косым тройником

Присоединение к стояку двух ванн или любых других приборов, предполагающих залповый сброс воды, выполняется косой крестовиной. Она исключает переполнение гребенки (внутриквартирной канализации) при одновременном сливе воды на двух приборах.

Канализационный стояк должен вентилироваться. Вентиляция решает сразу две проблемы:

1. Транспортировку испарений в жилые помещения естественной тягой;
2. Срыв гидрозатворов на сантехнических приборах при залповом сбросе.

Вентиляционный вывод (фановая труба) выводится через кровлю.

Высота фановой трубы над ее уровнем зависит от типа крыши:

На каждом стояке должны присутствовать ревизии для прочистки засоров. В многоквартирных домах ревизии располагаются:

• В квартирах на крайних этажах;
• В подвале;
• В домах высотой в пять и более этажей — через каждые три этажа.

Канализационная ревизия в квартире

Ревизии или косые тройники устанавливаются, помимо стояков, на всех поворотах лежневок (горизонтальных веток канализации) и на длинных прямых участках.

Максимальное расстояние между ревизиями определяется диаметром сточной трубы:

Ревизия на повороте лежневки в подвале

Как правильно сделать канализационную разводку

Этап 4. Основные элементы внутренней сети

Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:

Схема, показывающая основные элементы внутренней канализационной сети

1. Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
2. Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.

Вывод фановой трубы

1. Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
2. Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.

Узел подключения к унитазу с отводами и ревизией

1. Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.

Этап 5. Соединение труб

Схема соединения труб

Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.

Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками

Иллюстрация	Монтажная операция
	Обрезка трубы. Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера.
	Снятие фаски. Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора.
	Подготовка раструба. В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов.
	Соединение труб. Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении.

После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.

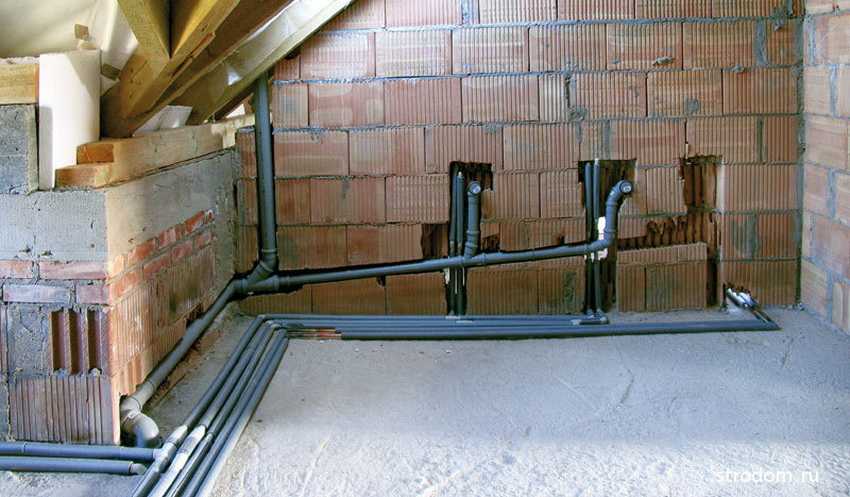

Скрытая прокладка канализации в штробах

Фото открытой установки стояка с использованием хомута

Этап 6. Подключение к сантехническим приборам

На последнем этапе выполняется подключение сантехнического оборудования:

Подключение унитаза с помощью гофры

1. Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.

Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.

1. Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.

Подключение раковины с сифоном и гофрой

1. Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
2. Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.

Узел подключения стиральной машины

Порядок монтажа

Рассмотрим, как делается своими
руками выпуск канализации
из здания до первого колодца. Процедура не сложная, но требующая точному
следованию инструкции. Порядок действий:

1. На нужной глубине в фундаменте делается сквозное
   отверстие. Его диаметр должен быть на 200-250 мм больше размера канализационной
   трубы. Стенки покрывают гидроизоляционным составом (подойдет битумная мастика).
   Затем в отверстие вставляют гильзу, длина которой на 300 мм больше толщины фундамента.

Гильза с обеих сторон выступает на 150 мм.
Сквозь гильзу пропускают канализационную трубу, а зазоры заполняют
теплоизолятором. Оптимальный вариант — влагостойкие виды или монтажная
пена.

• Верхняя часть соединяется со стояком с помощью отвода 135°. Обычно их делают два, чтобы в сумме получить прямой угол. Делать резкий переход запрещается, так как в этой точке всегда будет возникать засор.
• Соединение линии с колодцем производят так, чтобы торец внутри емкости находился вровень со стенками. Это важный момент, так как стоки не должны падать на дно и размывать его.
• После сборки узла следует установить теплоизоляцию. Оптимальный вариант — пеноплексовые скорлупы или другие непроницаемые для воды материалы.

Если глубина погружения наружной линии невелика, для вывода из фундамента делают приямок, изготавливают отверстие и штатным образом выводят трубу. Затем трубы гидроизолируют, кладут теплоизоляцию и засыпают пазухи грунтом. Первый колодец, расположенный в 3 м от стены (или больше), должен быть погружен с учетом угла наклона труб. Для соединения входящей и выходящей линий в колодце устанавливают специальный лоток. Основным условием качества и долговечности выпуска станет тщательность, аккуратность соединений. Трубы должны быть уложены по прямой, чтобы не приходилось их постоянно прочищать. Перед началом работ необходимо уточнить некоторые вопросы, свериться с требованиями СНиП или СП. Это не отнимет много времени, но поможет исключить ошибки сборки.
