Деревянные межэтажные перекрытия

Деревянные межэтажные перекрытия в доме: видео-инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Видео-инструкция

При возведении деревянного перекрытия по балкам важен каждый из этапов работ: от расчетов до ввода в эксплуатацию. В приведенных ниже видео наглядно демонстрируется технология проектирования и возведении кровельных конструкций.

1. Расчет материалов для деревянных перекрытий.

2. Возведение подвального перекрытия по деревянным балкам

3. Возведение межэтажного перекрытия по деревянным балкам.

4. Возведение чердачного перекрытия.

5. Способы усиления деревянных бревен.

6. Монтаж чернового пола перекрытий.

Балочные перекрытия

Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.

Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.

Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Преимущества выбора деревянных перекрытий в доме:

  • Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
  • Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

  • Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

    Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

  • Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин

Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.

Металлические балки

Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.

Преимущества:

  • С помощью металлических балок можно перекрыть широкие пролеты;
  • Хорошая устойчивость к насекомым, загниванию и плесени.

Недостатки:

  • Риск появления коррозии в областях высокой влажности;
  • Невысокие тепловые и звуковые характеристики.

Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.

Из железобетонных балок

Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.

Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.

Укладка и крепление балок

После проведения замеров заготовки распиливаются под углом 60°. Вид сбоку балки должен иметь трапецеидальные контуры. Такая форма торцов способствует лучшему испарению влаги из структуры древесины.

За сутки до установки балки пропитываются антисептическим и антипиреновым составами. Торцы элементов не обрабатываются. Боковые поверхности краев бруса, выставляемого на посадочное место, промазываются смолой и обертываются рубероидом.

Инструменты для укладки балок перекрытий.

Для монтажа конструкции перекрытия потребуются инструменты и дополнительные материалы.

электролобзик и ножовка по дереву;топор, молоток;гидравлический уровень;рулетка, леска;ключи, отвертка;гвозди, шурупы, анкерные болты;скобы, уголки;рубероид, теплоизоляционный материал;прочная веревка;строительные козлы, лестница.

Сначала устанавливаются крайние балки с выставлением по уровню. Под их концы для выравнивания ставятся деревянные подкладки, предварительно покрытые гидроизоляционной мастикой. Каждую третью монтируемую балку закрепляют анкерами.

В проем балка заводится минимум на 20 см. От стены торец должен отступать на 5-8 см. Примерно на таком же расстоянии должны выставляться крайние балки от параллельных стен.

В это пространство крепится рейка, отделенная от несущей детали рубероидом. От крайних элементов натягиваются лески, по ним выставляются остальные балки. После корректировки положения балок посадочные гнезда заполняют раствором.

При укладке на бревенчатые стены балка укладывается в паз верхнего венца с предварительным заложением гидроизоляционного материала. Если при установке требуется подрубка концов балки, она может быть выполнена не более чем на ¼ высоты элемента.

Выбираем материал для устройства межэтажных перекрытий

Есть 3 вида перекрытий для домов разной этажности:

  • подвальное (цокольное, нижнее);
  • чердачное (верхнее);
  • межэтажное.

Любое из них состоит из 2 конструктивных элементов: опор (балок) и обшивки (настила). В зависимости от назначения деревянных перекрытий для их устройства используют разные материалы. Поскольку все они состоят из древесины, монтажные работы можно выполнить своими руками, не привлекая сложную грузоподъемную технику.

Деревянные перекрытия можно выстраивать только в том случае, если ширина пролета между конструктивными элементами здания составляет не более 8 м.

Критерии выбора балок

В качестве опорных элементов используют следующие материалы:

  • цельный брус;
  • сбитые доски;
  • окоренные бревна.

Стандартное сечение балок — 150/150 мм или 20/150 мм для бруса, 140/240 или 5/20 мм для досок. Можно использовать клееный брус. По прочности на изгиб он не уступает цельному, а зачастую и превосходит его. Любой выбранный для устройства деревянных перекрытий материал должен быть хорошо высушенным и не иметь изъянов в виде трещин, сучков и червоточин.

Бревна выбирают, постукивая по ним обухом топора. Дерево должно издавать при этом чистый и звонкий звук. Рекомендуется использовать хвойные сорта древесины, так как они работают на изгиб значительно лучше лиственных. Длина балок должна быть такой, чтобы была возможность уложить опору в предназначенные для этой цели гнезда в стенах.

Требования к деревянным перекрытиям

  • конструкция должна быть прочной и безупречно выдерживать предполагаемые нагрузки;
  • все элементы перекрытия в деревянном доме должны быть рассчитаны на такой срок службы, который соответствует планируемому периоду эксплуатации здания;
  • межэтажные перекрытия должны предусматривать наличие тепло-и звукоизоляционной составляющей.

Расчет предполагаемой нагрузки

Перед началом работ выполняют расчеты, которые помогают определить требуемое сечение балок, шаг между ними, количество пиломатериала. Для этой цели либо используют специальные программы, либо ориентируются на стандартные показатели. Они таковы:

  1. Для полетов, ширина которых не превышает 2200 мм, берут балки сечением 75х100 мм.
  2. Для пролетов в 3200 мм — сечением 100х175 мм или 125х200 мм.
  3. Для пролетов шириной 500 мм — балки сечением 50х225 мм.

Опоры укладывают с шагом не менее 60 см. Если балки крупного сечения, расстояние между ними увеличивают до 1 м. Монтаж перекрытия начинают от одной из коротких стен дома. Брусья (бревна) должны быть уложены перпендикулярно длинным стенам.

Технология перекрытия пола по деревянным балкам

Максимальная несущая нагрузка на пол в жилых помещениях составляет около 400 кг на 1 м 2. На основании данной величины закупаются брусья соответствующего сечения.

Таблица сечений для пола

В хозяйственных постройках, банях, гаражах и прочих нежилых помещениях нагрузка варьируется от 100 до 300 кг. на м 2. На основании этих показателей подбирают балки с меньшим сечением (см. Табл. 1 и 2).

Стоит отметить, что каждая балка должна иметь припуск в 30 см к основной длине. Это необходимо для монтажа бруса в стену. Так, например, для пролетов в 3 метра используются балки длиной в 3.3 метра.

Технология монтажа балок имеет ряд особенностей, среди которых выделяют следующие:

  • Шаг зависит от типа строения. В деревянных постройках брусья укладывают параллельно друг другу на расстоянии в 1 метр, в каркасных домах – на расстоянии в 50 — 60 см;
  • Высота балки не должна быть менее 1/24 от ее длины. Меньшие показатели снижают прочность конструкции;
  • Оптимальная ширина бруса равна его высоте, либо половине высоты.
  • Расстояние от ближайших балок до печи должно превышать 30 см.

Подвальные перекрытия монтируются по принципу «пирога». Несущая конструкция состоит из следующих слоев:

  1. черновой пол;
  2. гидроизоляция;
  3. утеплитель;
  4. несущие балки;
  5. лаги;
  6. половые доски.

Конструкция половых перекрытий по деревянным балкам

Технологии обустройства пола отличаются только по типу крепления балок. При установке половых балок применяют навесной и заглубленный способы крепежа. В первом случае на противоположные стены на равном расстоянии друг от друга монтируются металлические навесы – опоры бруса. После того, как все опоры будут расставлены, в них защелкиваются половые балки. Данный тип крепежа подходит для помещений с ленточным фундаментом, кирпичной кладкой, а также в газобетонных конструкциях.. Навес обеспечит брусу максимальную фиксацию в паз.

Крепление балок в металлические навесы

При заглубленных способах крепления в основании стен прорубается отверстие для балок. Перед монтажом бруса данное углубление прокладывается паклей. При этом концы балок могут быть обработаны по типу замка. Так, например, шип и отверстие часто стачивают до трапециевидной формы и крепят по принципу «ласточкиного хвоста».

Крепление бруса по системе «ласточкин хвост».

Данный способ считается наиболее сложным и эффективным.

Технология монтажа подвального перекрытия состоит из нескольких этапов:

  1. Разметка и сооружение гнезд. С помощью строительного уровня и мерочной ленты по первой балке (порядовке) от фундамента выставляется шаг балок. После этого на отметках бурятся, либо прорубаются гнезда с сечением на 5-6 см больше балочного и глубиной от 10 до 15 см. Гнезда прокладываются утеплителем.
  2. Установка бруса. Бревна монтируются в углубления. Первая и последняя балка плотно прилегают к смежной стене. Щели между гнездом и балками конопатят паклей, либо другим утеплителем. При необходимости на брусья и стену крепят фиксирующие навесы. В случаях, когда гнезда пробурить невозможно, перекрытия устанавливают только на навесы (кирпичная кладка), либо крепятся с помощью боковых реек (деревянные стены).
  3. Стяжка пола. На балки выстилают доски. Торец первой доски плотно прижимают к смежной стене. Гвозди вбиваются под углом в 45 градусов. Торец второй доски прижимают к торцу первой и крепят к балкам по той же технологии. В зависимости от длины пролета на 1 доску может уходить от 4 до 10 гвоздей. Для полов в жилых помещения оптимальны доска-пятерка и гвозди №12.

После монтажа подвального перекрытия на черновой пол выстилают облицовочный материал: ДВП, ламинат, линолеум и прочие.

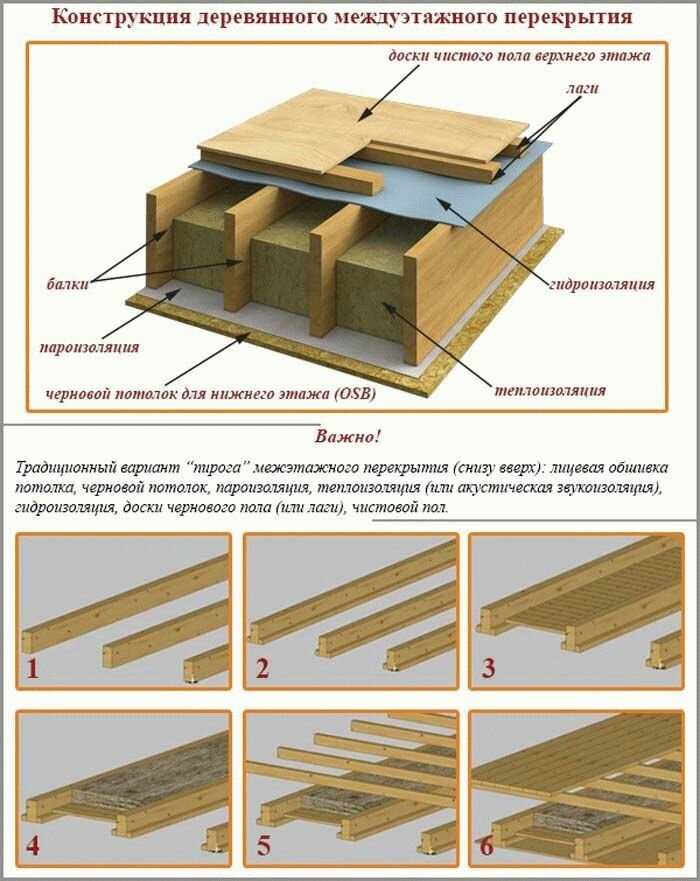

Устройство межэтажных перекрытий по деревянным балкам

Нижний черновой пол на межэтажных перекрытиях выполняется из досок с меньшим сечением.

Перекрытие второго этажа по деревянным балкам проводится по той же технологии, что и монтаж подвальных конструкций. Главное отличие межэтажного настила от напольного – наличие двойного чернового пола. При этом нижний черновой пол является потолком 1 этажа и выполняется из досок с меньшим сечением.

Строительство чердачных и межэтажных перекрытий проводится по следующей технологии:

  1. В посадочные гнезда устанавливаются несущие балки.
  2. Снизу с помощью строительного степлера крепятся ветроизоляционная пленка.
  3. Снизу крепится черновой пол.
  4. В ниши между балками выстилается утеплитель. Это может быть минеральная вата, пенополистирол, либо эковата на основе расщепленной бумаги.
  5. Поверх утеплителя настилаются доски и проводится стяжка верхнего чернового пола.

Способы усиления деревянных балок перекрытия

Условно технологии усиления балок можно разделить на несколько видов:

  • реставрационные;
  • реконструкционные.

Реставрационные. В данную категорию входят такие способы, как усиление деревянными накладками, металлическими пластинами, обмотка углеволокном, протезирование. Рассмотрим каждый из вариантов более подробно.

Деревянные накладки

Монтаж деревянных накладок на поврежденную балку.

Поврежденные балки (сгнившие, надломленные, потенциально слабые) можно усилить с помощью деревянных накладок. Для этого саму балку зачищают наждачной бумагой, либо рубанком и обрабатывают антигрибковым препаратом. С обеих сторон выкладывают брус с меньшим сечением. Конструкцию стягивают с помощью шнуров и прошивают сквозными болтами.

Металлические пластины

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Несущую способность надломленных бревен восстанавливают с помощью металлических протезов по описанной выше технологии. Метизы прикладывают к зачищенной и обработанной балке и затягивают на ряд сквозных болтов.

Обмотка углеволокном

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Углеволокно, наклеенное на поврежденный брус.

Технология восстановления перекрытий с использованием углеволокна отличается простотой и легкостью. Для этого поврежденное место проклеивается несколькими слоями углеродного материала.

Протезирование

Протезирование с помощью металлических протезов и накладок.

Протезирование с помощью металлических протезов и накладок.

Протезирование применяется для повышения прочности и износостойкости мест стыка бруса со стеной. Именно здесь из-за максимального давления чаще всего проявляются последствия коррозии и износа. Предупреждающие меры принимаются на этапе первичного монтажа конструкции. Металлические накладки пришивают с помощью болтов к шипу бруса. Усиленную конструкцию устанавливают в гнездо. Аналогом накладок является металлический протез. Его засверливают в тело балки и устанавливают в небольшое отверстие в стене.

Реконструкционная категория включает такие методы, как

  • установка опор (колон, вертикальных балок);
  • монтаж дополнительных балок.

Установка опор

Опорная свая в подпольном перекрытии.

При недостаточной несущей способности бруса его часто усиливают вертикальными опорами. Монтаж сваи позволяет перераспределить давление с балки на опору. Данная технология наиболее популярна при ремонтных работах на чердаках и под полом.

Дополнительные балки

Частый шаг для бруса с недостаточным сечением.

При метровом шаге увеличить несущую способность деревянных балок перекрытия можно с помощью дополнительных брусьев. Для этого производится полный демонтаж перекрытия и установка бруса с шагом в 50 см.

Порядок сборки перекрытия

Монтаж деревянных балок своими руками, как и последующий ремонт – весьма проблематичное дело, потребуется хотя бы ещё одна рабочая сила. Для перекрытия между этажами они укладываются на дистанции обычно равной 1 метру, а для чердачного – 1, 80 м.

Концы деревянных балок в наружных стенах особенно уязвимы, потому что снаружи они подвергаются воздействию влаги, отчего гниют и разрушаются. Ремонт неминуем. Чтобы этого избежать, их не только обрабатывают специальными растворами, но и покрывают рубероидом. Для этого опытные строители советуют концы балок по этажам на 2 см не доводить до наружного края стены, а это пространство заполнить влагоизоляционным материалом.

Схема сборки деревянного перекрытия

Деревянное перекрытие для старых срубов можно сделать на усиливающем бетонном поясе. Монтаж конструкции должен обеспечить строго горизонтальное его положение, иначе будет нарушена равномерность распределения нагрузки и прочность всего здания. Межэтажное перекрытие монтируется так, что пол верхнего этажа служит в качестве потолка нижнего. Одна и та же звукоизоляция используется на два фронта: для верхнего и нижнего помещения.

Монтаж покрытия осуществляется в такой последовательности. По обе стороны каждой балки снизу прибивают так называемые черепные бруски. Они будут держать накат, который делается из сколоченных досок. На них между балками кладут пароизоляционную плёнку и толь. А затем настилают утеплитель. От этих элементов не в меньшей мере зависит звукоизоляция помещения.

Утеплителем может быть:

  • пенопласт;
  • керамзит;
  • минеральная вата;
  • опилки;
  • сухая солома;
  • шлак или песок.

От выбора утеплителя зависит также шумоизоляция. Можно накат покрыть густым раствором глины, высушить и засыпать шлаком.

Варианты конструкции дощатых полов

Его можно заменить сухими опилками, которые почти в 4 раза легче, а утепление будет намного эффективнее. А потребуется этого материала значительно меньше – подушка высотой 5 см. Глиняный слой часто заменяют рубероидом.

Самой лёгкой по весу является минеральная вата. Подходит для межэтажных и чердачных перекрытий, к тому же в отличие от других утеплителей, «дышит». Звукоизоляция практически без неё не обходится. Керамзит, шлак, песок – это материалы, утяжеляющие конструкцию. Их лучше использовать для потолка подвального помещения. Ими будет обеспечена шумоизоляция, особенно если там находиться гараж.

https://youtube.com/watch?v=9c8vbJ3LkSk

пол санузлов

Преимущества деревянных перекрытий

Деревянное перекрытие кирпичного дома – вариант, обладающий сразу несколькими важными плюсами, и вместе с тем у него есть серьёзные недостатки. Этот вариант имеет следующие преимущества:

  • Лёгкость. Такие перекрытия минимально увеличивают вес дома, что для кирпичного дома будет немаловажным моментом. По этой же причине перекрытия из дерева очень часто выбираются для домов из газобетонных блоков.
  • Относительно простой монтаж. Самостоятельно установить бетонное перекрытие крайне трудно, чтобы доставить плиту на объект и поднять её на этаж требуется привлечение спецтехники. Деревянные балки легко установить без чьей-либо помощи.
  • Экологичность. Природный материал благотворно сказывается на атмосфере дома, особенно это касается древесины хвойных пород.

Минусы у такого решения тоже есть: дерево горит, поэтому возгорание может причинить значительный ущерб. Кроме того, оно подвержено гниению, и для защиты от него каждый деревянный элемент требует тщательной обработки антисептиками. Это увеличивает трудозатраты и время на монтаж.

Конструкция перекрытия по балкам

Кирпичные дома с деревянными перекрытиями – достаточно распространённое решение. Система из дерева может использоваться для создания чердачного, межэтажного или подвального перекрытия, при правильном выборе материала и его обработке балки могут прослужить очень долго.

Конструкция представляет собой систему балок, которые будут опираться на наружные стены, в которых для этого сделаны углубления. Балки изготавливаются из досок, толщина которых составляет 70-80 мм, можно также использовать спаренные доски толщиной по 50 мм, скреплённые между собой гвоздями или скобами.

Важно участь, что самым слабым элементом конструкции является место соприкосновения балки со стеной: если дерево будет контактировать с холодным гнездом, оно неминуемо пострадает от конденсата и постепенно начнёт гнить. Чтобы избежать негативных последствий, концы балок оборачивают рубероидом, либо для этих частей используются специальные антисептические пропитки, препятствующие гниению

Балки укладываются в углубления в стенах маячным способом, то есть сначала ставятся крайние, а потом средние, необходимо убедиться, что они располагаются в одной плоскости. Если требуется выровнять балки, под них подкладывают просмоленные щепки, имеющие разную толщину.

Специалисты советуют не выводить края балок на улицу, чтобы древесина не начала разрушаться под воздействием уличной влажности. Получившиеся гнёзда снаружи заделывают монтажной пеной.

Ещё одно требование: расстояние от ближайшей балки до трубы отопления не должно быть менее 38 см. Если выбора нет, между балками и дымовой трубой нужно помещать негорючий асбестовый лист.

Обустройство деревянных перекрытий в кирпичном доме

Строительство кирпичного дома с деревянными перекрытиями даст возможность немного сэкономить, при этом дом будет максимально экологичным и безопасным. Перекрытия из бруса по кирпичным стенам представляет собой многослойную конструкцию, которая должна обеспечивать не только прочность, но хорошие звукоизоляционные качества. Конструкция состоит из следующих слоёв:

  1. Накат. Нижний слой, который прикрепляется к балкам с помощью черепных брусков. Пластины наката могут быть выполнены из самых дешёвых досок, иногда для этого используется даже горбыль. Он должен плотно прилегать к балкам, между ними и нижним слоем не должно оставаться щелей.
