Устройство армопояса в доме из газобетона: разновидности, применение, этапы монтажа, фото

????‍♂️Правильная, грамотная установка перекрытий – гарантия надежного, долговременного срока эксплуатации зданий. Для построек, выполненных из блоков

Содержание

До 100 огурцов с метра грядки — новая методика выращивания в траншеях

Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественно утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Зеленым цветом на схеме изображен теплоизоляционный материал

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал  исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и под перекрытия из бетонных плит. Недавно строил  у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его всем зданиям из стройматериалов на основе вспененного бетона.

Необходимые знания

Как сделать армопояс – пошаговые инструкции

Технология устройства армированного бетонного пояса состоит из нескольких этапов:

  • Очистка горизонтальной поверхности стен от строительного мусора.
  • Изготовление опалубки на всех несущих стенах.
  • Создание армирующего каркаса.
  • Размещение утеплителя по периметру внешних стен во избежание образования «мостиков холода».
  • Заливка опалубки бетоном.

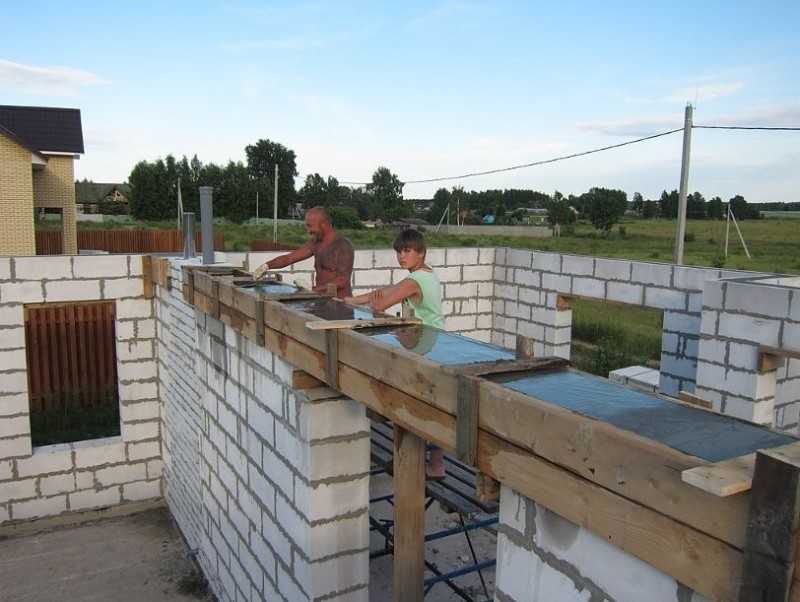

Фото 10. Процесс заливки опалубки бетоном

Армированный пояс в конструкции свайно-ростверкового фундамента

Ростверк представляет собой монолитную железобетонную ленту, которая сооружается поверх свай и служит в качестве опоры для возведения стен. Обычно высота такого пояса не превышает 300-500 мм, а ширина составляет 700-1200 мм, но может быть и меньше в зависимости от материала и толщины стеновых конструкций.

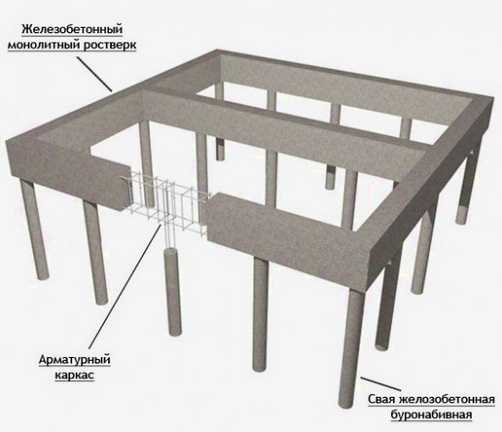

Рисунок 11. Армопояс в конструкции свайно-ростверкового фундамента

Армопояс второго уровня на фундаменте

Как правило, армированный пояс сооружается на стенах цокольных этажей из ФБС и других материалов для распределения вертикальных нагрузок от вышерасположенных конструкций. Он делается высотой 200-400 мм, а ширина определяется в зависимости от толщины стен.

Фото 12. Цокольная монолитная железобетонная лента

Армопояс под плиты перекрытия

Межэтажный армированный пояс под плиты перекрытия делается после каждого этажа. Он служит для укрепления стен, увеличения жесткости «коробки», предотвращения деформации и растрескивания конструкции. Его стандартные размеры – высота от 250 до 300 мм, ширина зависит от толщины стен.

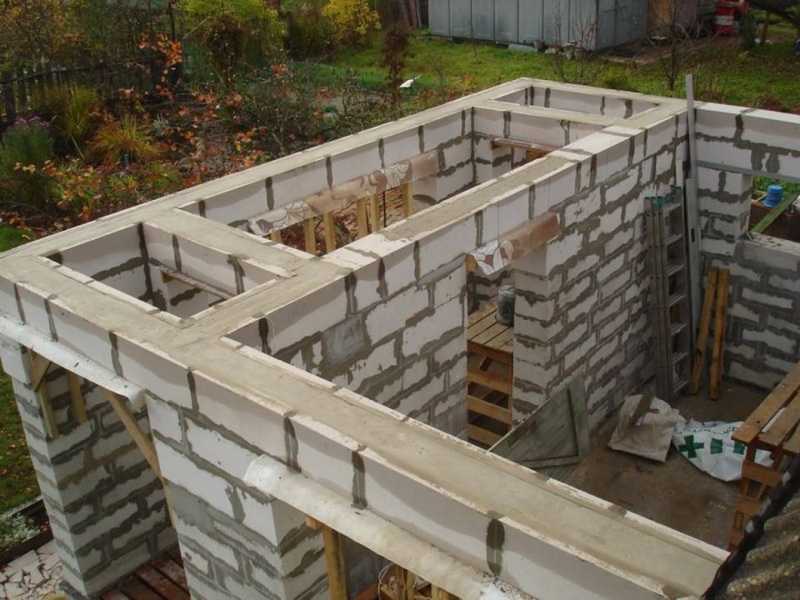

Фото 13. Межэтажный армопояс под плиты перекрытия

Армированный пояс под мауэрлат

Техника устройства аналогична межэтажному армопоясу. Если перекрытие будет выполняться с использованием деревянных или металлических балок, то монолитную ленту допускается делать только по внешним стенам, а при монтаже наклонной стропильной системы рекомендуется установить пояс и на средней несущей стеновой конструкции.

Фото 14. Армопояс с установленным поверх него мауэрлатом

Зачем армировать газобетон при строительстве?

Газобетон является прекрасным материалом, в число достоинств которого входит:

  • низкий коэффициент теплопередачи, благодаря которому отапливать построенные дома дешевле;
  • малый вес, позволяющий снизить расходы на фундаменте и упростить процесс транспортировки и строительства;
  • высокая прочность – можно строить из него дома в несколько этажей;
  • долговечность – как показывают лабораторные испытания, материал способен прослужить 100 лет и больше сохраняя изначальный внешний вид и другие положительные свойства;
  • устойчивость перед плесенью, грибком, открытым огнем, частыми перепадами температуры;
  • легкость обработки.

Увы, при всем этом он плохо работает на изгиб и растяжение. Да, точно также как бетон, он может выдерживать большие нагрузки на сжатие, но быстро разрушается при других нагрузках. Решить эту проблему может только качественное армирование газобетонной кладки. Специалисты, работающие в области строительства, прекрасно знают, что арматура – весьма недешевый материал. Поэтому при возведении большого дома придется потратить немалые деньги на покупку арматурных прутов. Но это единственный способ гарантировать высокую прочность и долговечность постройки.

Какими свойствами обладает газобетон

Отдавая предпочтение газонаполненному бетону, следует тщательно проанализировать его свойства и изучить технические характеристики. Особенности материала связаны с технологией изготовления. При производстве газобетона в глубине массива равномерно формируются воздушные поры. Эта особенность распределения воздушных полостей положительно влияет на теплоизоляционные свойства материала. Газобетонные стены не требуют специальной теплоизоляции и позволяют уменьшить затраты на поддержание в помещении комфортной температуры.

Здание, возведенное из газобетонных блоков, чаще испытывает влияния природной стихии

Материал отличается:

  • повышенными теплоизоляционными свойствами. Они позволяют значительно снизить общий уровень затрат на обогрев помещения в зимнее время;
  • стойкостью в условиях температурных перепадов. Стройматериал не растрескивается при глубоком замораживании и дальнейшем оттаивании;
  • повышенным коэффициентом звукоизоляции. Ячеистая структура создает надежный звуковой барьер;
  • экологичностью. В процессе изготовления применяется экологически чистое сырье, не влияющее на здоровье окружающих;
  • хорошей обрабатываемостью. Не требуется специальный инструмент и оборудование для придания блокам необходимой формы;
  • уменьшенным весом. Легкие стены из газобетона не оказывают повышенной нагрузки на основание возводимого здания;
  • устойчивостью к развитию грибковых колоний и плесени. В толще газобетона и на его поверхности не образуются болезнетворные организмы.

Главным минусом пористого стройматериала является незначительный запас прочности, для повышения которого оборудуется армопояс на газобетоне. Проблемные зоны укрепляются силовым каркасом, который заливается бетонной смесью.

Для защиты создается армопояс на газобетоне, сглаживающий воздействие климатических факторов

В каких случаях требуется армопояс в доме

Армопояс для стен. Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

  • под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
  • строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Армопояс под мауэрлат. Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента. Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Ленточный фундамент для дома: достоинства и недостатки как сделать своими руками (прочитать подробнее)

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий. В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Размеры плит перекрытия: особенности использования конструкций (прочитать подробнее)

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Монтаж

При монтаже пластикового дачного унитаза нужно обязательно ориентироваться на тип его конструкции. Почти всегда дачный туалет уже установлен на подготовленную выгребную яму или над резервуаром — герметичной емкостью для откачивания. Это может быть бочка или бак. В этом случае внутри туалетной кабины монтируется пол, в котором вырезается отверстие под диаметр дна дачного унитаза. Под конструкции типа ведер устанавливается подиумное возвышение, повышающее жесткость изделия и его надежность.

Далее выбранная модель пластикового унитаза просто размещается в выбранной точке, закрепляется в полу саморезами. В дальнейшем уход за таким санузлом будет заключаться в периодической откачке нечистот из выгребной ямы. Для борьбы с запахом и ускорения разложения отходов на безвредные составляющие можно использовать специальные препараты с живыми бактериями, засыпаемые внутрь.

Если у унитаза и емкости-накопителя или отверстия над выгребной ямой разные диаметры, придется изготовить дополнительно переходной конус. Он монтируется между элементами канализационной системы. Таким образом обеспечивается направленный сброс отходов. Самый простой вариант его изготовления — из свернутого и скрепленного под нужным углом оцинкованного листа.

Способы монтажа водопроводных труб

Для чего нужен армопояс под мауэрлат

Стены с фундаментом всегда под ударом атмосферной нагрузки: ветер, снег, дождь, периодическая просадка грунта, тектоническая активность. Газобетон хрупкий, не может устоять перед постоянным давлением и начинает крошиться.

Неравномерные нагрузки приводит к деформации блока с последующим разрушением. Поэтому нужно устанавливать по всему периметру армопояс из кирпича, который создает уравнение и компенсацию любого типа повреждения, в том числе и длительные вибрации, и неровности давления.

Почему нужно установить армопояс под плиты перекрытия:

  1. Компенсация любой деформации, которая постоянно окружают строение. Такие явления, как пучение грунта, повышенная сейсмоактивность, любые разновидности усадки уравниваются промежуточным слоем.
  2. Устранение точечных напряжений. Часто при установке стропилов, крепежа крыши проявляются микродефекты, как сколы и повреждения толщи блока. Сейсмопояс позволяет избежать этого.
  3. Функция распора требуется для нормального распространения нагрузки на блоки, благодаря монолитности и жесткости.
  4. Выравнивает стены в горизонтальной оси.
  5. Повышает прочность конструкции, имеющую низкую плотность. Кирпич во много раз прочнее блока, чем увеличивает устойчивость.
  6. Позволяет строить дома даже на наклоненной поверхности.

Что нужно знать про вертикальное армирование?

Существует ещё одна тонкость, о которой следует знать. Это вертикальное армирование стен из газобетона. В большинстве случаев это не является необходимым. Исключением являются здания с большими проемами (например, панорамными окнами) или объекты, построенные в зонах повышенной сейсмической опасности. Если ваше строительство подпадает под один из этих случаев, то про вертикальное армирование стен из газобетонных блоков забывать ни в коем случае нельзя.

Чтобы обеспечить надежность стены или перегородки из газобетона, используйте толстую арматуру – не тоньше 14 миллиметров. Причем это должен быть металлический прут – стеклопластик для этой работы не подходит.

Из металлических прутов связывается каркас. Именно связывается, а не сваривается – при сварке металл подвергается нагреву до такой температуры, что кристаллическая решетка повреждается. При нагрузках на растяжение прут обычно ломается именно на участках, подвергшихся перегреву. Также эти участки становятся более подверженными коррозии. Существуют специальные виды арматуры, которые можно сваривать, но они являются узкоспециализированными и довольно дорогими. Поэтому вязка арматуры является лучшим решением.

При сборке стены внутри делается небольшое углубление. Толщина стен составляет 3-5 блоков — в одном ряду кирпичи следует подгонять таким образом, чтобы в середине остался зазор. Именно в него будет опускаться каркас, связанный из прутов. Когда армирование перегородки из газобетонных блоков завершено, пустота заливается бетоном. Теперь ваш дом выдержит любые серьезные нагрузки без малейшего вреда.

Особенности устройства армопояса для газобетона

Она формируется на основе доступных стройматериалов:

  • арматурной решетки. Стальные прутки сечением 0,8–1,2 см связываются вязальной проволокой в каркас, повышающий прочность бетона при деформации. Силовая конструкция включает продольно расположенные стержни увеличенного диаметра. Они образуют пространственную конструкцию при соединении с квадратными или прямоугольными перемычками, расположенными перпендикулярно. Не допускается применение сварки, ослабляющей прочность конструкции;
  • бетонного раствора повышенной прочности марки М350 и выше. Он готовится на основе щебеночно-песчаной смеси и портландцемента, перемешанных в стандартном соотношении – 1:3,5. Готовым составом заполняется опалубочная конструкция, в которой жестко установлен арматурный каркас. В результате непрерывной заливки и тщательной трамбовки формируется усиленный пояс. Он предотвращает разрушение здания и укрепляет конструкцию.

Для обеспечения требуемого запаса прочности должна соблюдаться высота армопояса. Конструкция опалубки позволяет придать бетонному поясу необходимую форму и гарантировать соблюдение его размеров.

Армопояс для газобетона не только увеличивает сопротивляемость стен дома нагрузкам из внутренней и внешней среды, но и имеет соединительное назначение

Для опалубки применяются:

  • строганные доски. Они сбиваются в щитовые элементы, которые фиксируются с помощью перемычек и проволоки;
  • полистирольные плиты. Свойства материала, который формирует неразборную опалубку, позволяют улучшить теплоизоляцию;
  • газобетонные блоки П-образной конфигурации. Используя готовые элементы можно значительно ускорить сборку опалубки.

Принимая решение о конструкции опалубки, важно обеспечить герметичность, а также повышенную жесткость. Это позволит создать прочный армопояс под балки перекрытия и усилить другие нагруженные зоны

При выполнении работ должны быть выдержаны ширина и высота армопояса, а также соблюдена технология изготовления. Правильно выполненный пояс усиления укрепляет капитальные стены здания и обеспечивает их целостность, компенсируя значительные нагрузки.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

  1. При помощи деревянной опалубки.
  2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

  • Под цельную железобетонную конструкцию.
  • Под деревянные перекрытия, опирающиеся на блоки.

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

В железобетонных конструкциях нет смысла в дополнительной защите по причине равномерной распределения нагрузки на стены

Необходим ли армирующий пояс?

Армопояс, предназначенный для перекрытий, стропильной системы, нужен всегда. Этот элемент — монолитный бетонный контур, усиленный арматурным каркасом. Другие его названия — железобетонный, разгрузочный пояс, сейсмопояс.

Задачи армопояса

Он призван усилить стеновую конструкцию, которая испытывает на себе воздействие:

  • порывов ветра;
  • неравномерной усадки здания;
  • проседания грунта под основанием;
  • температурных перепадов: сезонных или тех, что возникают в течение суток.

Железобетонный пояс в этом случае выполняет ту же задачу, что и фундамент. Он принимает нагрузки на себя, распределяет их равномерно, а затем передает на несущие стены, на фундамент, на грунт.

Однако функция жесткой рамы, обеспечивающей максимальную устойчивость конструкции, не единственная задача, которая возложена «на плечи» армирующего пояса. Он дает возможность:

  • соорудить проемы любого размера, но обойтись без использования специальных перемычек;
  • обеспечить отсутствие деформации стен, в которых из-за дверных и оконных проемов нагрузки воспринимаются по-разному;
  • избежать нарушения целостности строительных материалов при создании мауэрлата: в этом случае крепление производят анкерами, которые способны со временем ослабить или разрушить блоки.
  • гарантировать надежное, жесткое крепление стен с крышей, так как в противном случае стропильные ноги будут оказывать распирающее давление на стены, а оно может стать причиной деформации несущих конструкций.

Каким стеновым материалам он нужен?

Для ячеистых бетонов эта конструкция необходима практически всегда. Кирпич позволяет пропустить этап сооружения армопояса под мауэрлат. Однако если кирпичный дом будет «вынужден» находиться в сейсмоопасном регионе, то таким сооружениям армирующий пояс необходим. Есть и другие условия. Чаще армопояс сооружают, когда:

  • необходимо исправить ошибки, допущенные во время строительства стен;
  • строительные работы ведутся в местности с просадочным грунтом;
  • занимаются сооружением мелкозаглубленного фундамента;
  • здание располагается близко к какому-либо водоему;
  • строят дом на участке со сложным рельефом.

Легкие и хрупкие газо-, пено- и керамзитобетон — материалы, требующие такого «опоясывания» «по умолчанию». Эти блоки, отличающиеся прочностью на сжатие, совершенно не способны достойно «работать» на изгиб. Появление трещин из-за неравномерного распределения нагрузок будет только вопросом времени.

По этой причине новомодные крупные изделия не рассчитаны на точечные нагрузки плит перекрытия, на давление стропильной системы и на подвижки грунта. Некоторые считают, что при сооружении перекрытий из дерева этот этап можно пропустить. Это не так: материал роли не играет, армопояс нужен в любом случае.

Нагрузка на стены стропильной системы — другая реальная угроза дому. Самая важная задача армопояса — гарантировать надежную фиксацию мауэрлата, однако иногда поступают по-другому: крепят его прямо к блокам. Потенциальная опасность такого решения — постепенное расшатывание креплений из-за ветровой нагрузки. Последствия столь опрометчивого шага предугадать нетрудно.

Копченая грудинка (сухой посол)

Для чего нужен?

Этот элемент предназначен для усиления стеновых конструкций, на которые могут оказываться различные неблагоприятные деформирующие воздействия:

  • ветер;
  • неравномерная усадка конструкций здания;
  • температурные перепады, возникающие сезонно или в течение одних суток;
  • просадка почвы под подошвой фундамента.

Армопояс (другое название – сейсмопояс) принимает неравномерное распределение нагрузок на себя, тем самым уберегая конструкцию от разрушения.

Дело в том, что бетон намного более устойчив к сжимающим нагрузкам, чем газосиликатные блоки, а встроенная арматура помогает предотвратить разрушение при растягивающем нагружении.

Благодаря тандему этих двух материалов, сейсмопояс при строительстве дома из газобетона может выдержать гораздо большие нагрузки, чем нормативные.

Важно!

Армопояс создает необходимое ребро жесткости в газосиликатной конструкции и предотвращает ее разрушение.

Устройство армопояса газобетонного дома обязательно по нескольким значительным причинам:

  1. Монолитный пояс по газобетону компенсирует возникающие деформации в стеновых конструкциях с разнородной нагрузкой или модулем упругости.
  2. При монтаже стропильной системы крыши может происходить точечное перенапряжение газосиликатных блоков, вызывающее в них трещины и сколы. Эта ситуация также возможна во время крепления анкерами и шпильками мауэрлата к несущей стене.
  3. При использовании системы висячих стропил, армопояс дополнительно выступает в роли распора, распределяющего нагрузки от крыши на весь дом.

Справка

Мауэрлат – деревянный брус или бревно, используемый как основание для стропил и осуществления необходимой связи между несущей стеной и стропильной системой.

Главным требованием, предъявляемым к качеству сейсмопояса является его неразрывность. Она обеспечивается при непрерывной круговой заливке этого монолитного железобетонного участка.

Узнаем, как сделать армопояс. Необходимо еще до начала работ произвести точный расчет его размеров. Ширина пояса должна быть равна ширине стены, на которой он устраивается. Высота — от 18 сантиметров. Наибольшую значимость имеет высота.

Устраивать армированный пояс можно несколькими способами. Порядок работ такой:

  1. монтаж опалубки;
  2. утепление (если предусмотрено проектом);
  3. сбор и установка каркаса из арматуры;
  4. заливка бетонного раствора.

По большому счёту технология ничем не отличается от процесса сооружения оконных перемычек.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Установка опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Армопояс своими руками


Армопояс своими руками фото

Выполняя армопояс своими руками, можно задействовать другой вариант его создания, при котором опалубкой служат не деревянные конструкции, а U-образные блоки из газобетона. Лотковые блоки укладываются той же ширины, что и стена, и имеют внутри полость для закладки связанного арматурного каркаса и бетона. Пояс с такой «опалубкой» особенно выгодно устраивать по наружным стенам, ведь боковые стенки U-образных блоков выполняют функции утеплителя и исключают образование «мостиков» холода. Недостаток лотковых блоков — высокая цена.


Как сделать армопояс качественно

Высота и ширина армопояса

Армопояс своими руками требует тщательного расчета параметров и чертежи. Основные характеристики: высота и ширина.

Высота должна быть не менее 18 сантиметров. Этого достаточно, чтобы ветер и осадки не смогли расшатать кладку. Меньший размер не защитит здание от атмосферного удара, что скажется на его сроке эксплуатации. Оптимальным считается высота в 30 сантиметров, которую нужно соблюдать в зданиях высотой более двух этажей.

Стандартно ширина должна шириной со стену. Тем не менее, строители рекомендуют делать ее немного уже, чтобы возможно было использовать утепление. Обычно, это пенополистерол, пенопластные плиты, минеральные ваты и прочее.

Доска для рисования

Подложка под ламинат: фото, видео, виды и характеристики, какую выбрать

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5).              Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Как сделать армопояс своими руками?

Сделать армопояса своими руками — вполне решаемая задача. При правильном устройстве процесса, результат её решения будет надежной основой под
балки
перекрытия
и принесёт вам только положительные впечатления.

Последовательность действий при изготовлении армирующего пояса:

  • установка опалубки;
  • изготовление арматурного каркаса;
  • заливка бетона в опалубку.

Установка опалубки для армопояса

Производятся замеры
. Согласно полученным размерам на земле из досок изготавливаются щиты. Очень удобно использовать полосы ОСБ, усиленные каркасом из деревянных реек.

Щиты поднимаются на стену
. Верхний край щитов выравнивается по уровню. Перепад высот по всей длине ростверка не более 1 см. Нижний край закрепляется к стене. Для крепления удобно использовать быстрый монтаж 6х100 мм.

Особое внимание
следует уделить герметичности стыков и угловых соединений. Бетон, протекший через щели при заливке, образует неприглядные потеки на стене и воздушные полости в теле армопояса

После сборки и укладки
в опалубку арматурного каркаса параллельные щиты опалубки соединяются между собой обрезками досок, уложенными поперёк армопояса и зафиксированными саморезами.

Необходимо помнить, что при заливке бетона конструкция опалубки воспринимает большую статическую и динамическую нагрузку. Плохое закрепление элементов опалубки приводит к выдавливанию стенок заливаемым бетоном. Такой неприятной ситуации следует избегать. Правильно собранная опалубка обладает достаточной прочностью и жёсткостью. Она не должна прогибаться при надавливании на неё весом человека.

Изготовление арматурного каркаса для армопояса

Арматурный каркас представляет собой пространственную конструкцию из 4 – 6 продольно расположенных прутов арматуры диаметром 12 – 14 мм, скреплённых между собой вертикальными и поперечными перемычками.

В качестве вертикальных и поперечных перемычек удобно использовать прямоугольники из арматурной проволоки диаметром 6 мм.

Последовательность действий:

Не следует соединять элементы каркаса с помощью электродуговой сварки. Металл каркаса в месте сварки перегревается и теряет свои прочностные свойства. Также не стоит стремиться связывать соединения толстой проволокой и как можно прочнее.

Скрутки должны обеспечить целостность каркаса при транспортировке и заливке бетоном. После застывания бетон прочно схватывается с арматурой. Прочность скруток не оказывает никакого влияния на результирующую прочность ростверка.

По длине прутья стыкуются с перекрытием не менее 35 – 40 диаметров арматуры и скрепляются между собой вязальной проволокой. Прутья необходимо стыковать не в одном месте, а в разбег, с некоторым интервалом друг от друга.

Зазор между арматурой и краями бетона должен быть толщиной не менее 50 мм.

Заливка бетона в опалубку

Бетон можно приобрести либо приготовить самостоятельно с помощью бетономешалки.

Бетонные работы с привозным бетоном

Совет. При изготовлении бетона в бетономешалке попробуйте применить добавки для бетона. Это не потребует больших затрат, но свойства и качество полученного бетона вас приятно удивят.

Суперпластификаторы
придают бетонной смеси текучесть при меньшем количестве воды. Бетон легче заливать, меньшее количество воды обеспечивает большую прочность и морозостойкость.

Ускорители набора прочности
– через сутки можно снимать опалубку, через двое — трое суток продолжать работы далее. Способ применения – просто добавить в воду при замешивании бетонной смеси.

От предложений приготовить бетон лопатой, думаю, стоит сразу отказаться. Низкое качество бетона, несоблюдение рецептуры приготовления, длительные перерывы в заливке практически гарантированы.

В течение первых суток после заливки бетон необходимо прикрыть от солнечных лучей и защитить от испарения влаги. В дальнейшем периодически поливать поверхность бетонной конструкции водой.

Отзывы покупателей

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
