Как сделать армопояс: особенности и этапы создания прочной конструкции

Тем, кто решился на строительство дома из искусственных камней, нужно узнать, как сделать армопояс, так как этот этап чаще всего является обязательным.

Способы установления арматурного пояса своими руками

Самый простой
способ соорудить армопояс, используя готовые U-образные блоки, предлагаемые производителем. Блоки устанавливаем на клей для газобетонных плит по всему периметру здания, внутрь закладываем каркас из арматуры и заливаем бетоном.

Однако, этот способ не популярен, так как такие блоки стоят дорого. В этом случае, проявив предприимчивость, U – образный блок можно сделать самостоятельно, распилив стандартный газобетонный блок, используя болгарку или обычную пилу.

Следующее техническое
решение. Берем газобетонный блок, шириной в 10 см, устанавливаем на клей для газобетона по краю стены, с наружной стороны. К нему приставляем полистирол (утеплитель), толщиной 5 см. С внутреннего края стены выставляем опалубку. Внутрь устанавливаем арматурный каркас. Заливаем бетоном. Снимаем опалубку.

Преимущество такого способа в том, что с внешней стороны стены — газобетон. Это значительно упрощает отделочные работы.

По краям стены из газобетонного блока устанавливаем опалубкукак с внешней, так и с внутренней стороны. Далее – по предыдущей схеме. В итоге на стене будет видна прослойка ППС — утеплителя. Это нужно учесть при планировании отделки.

Каждый из способов позволяет установить арматурный пояс, выполняющий свою основную функцию – равномерное распределение нагрузки по стене.

При выборе одного из них нужно учесть способ отделки, как наружной, так и внутренней, и свои финансовые возможности.

Выгодный способ установления армированного пояса

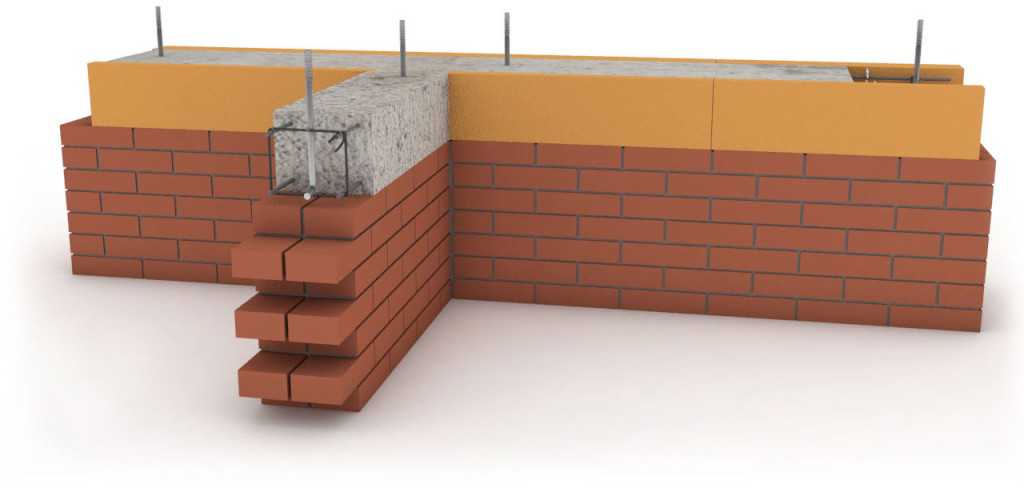

Если вы строите дом
в 1,5 кирпича, с облицовкой керамическим кирпичом, можно использовать самый простой способ сооружения армированного пояса.

Облицовку поднимаем на два ряда кирпича. Забутовка заканчивается кирпичом на ребро.

Таким образом, между облицовочным кирпичом и внутренним кирпичом забутовки остается пустая ниша 18 см на 14 см.

При необходимости, можно высоту увеличить, подняв еще ряд облицовки. Неизменной остается ширина — 18 см. Утеплитель ППС прислоняем к облицовочному кирпичу.

Устанавливаем арматурный каркас и заливаем бетонным раствором.

Преимущества такого
технического решения очевидны:

  1. Вы не тратите ни время, ни средства на установку опалубки.
  2. Внешняя сторона армопояса не требует отделки.

Однако, используя этот способ, нужно уплотнять бетон либо маленьким вибратором, либо штыковкой, так как использование мощного вибратора может сбить внутренние кирпичи.

Армопояс — конструкция из монолитного железобетона, уложенная по внешним стенам и капитальным перегородкам всего здания для повышения жёсткости и прочности строения.

Как залить армопояс под мауэрлат ↑

Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.

Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:

  • цемент М400 – 1 ч.;
  • мытый песок – 3 ч.;
  • щебень – 3 ч.

Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.

На что нужно обратить внимание при заливке бетона?

Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки

Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.

Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона

Рекомендуется проводить увлажнение ежедневно.

Как заливается армопояс под мауэрлат?

Специалисты рекомендуют заливать готовый бетон с помощью бензонасоса. Это объясняется тем, что объем работы выходит весьма значительный. А придать конструкции максимальную прочность можно, лишь обеспечив единовременную и непрерывную заливку. Однако существует возможность приготовить бетон самостоятельно. Для этого берутся следующие ингредиенты: 1 часть цемента, 3 части мытого песка и столько же щебня. Опалубку можно будет снять через несколько дней. Однако окончательный свой вид бетон приобретет только через несколько недель.

Их проштыковывают арматурой или провибрирывают с метровым шагом. Также рекомендуется каждый день увлажнять бетон, благодаря чему значительно повысится его прочность.Крепление мауэрлата к армопоясу может происходить самыми разными способами.Перед крепежом требуется обработка опорного бруса, благодаря чему снижается риск загнивания либо воспламенения. Затем в нем нужно высверлить отверстия. Мауэрлат насаживают на шпильки или анкера.

Для монтажа используется слой рубероидного полотна. С помощью больших шайб и гаек происходит сам крепеж. А после их затяжки крепление подстраховывается контргайками. В заключение болгаркой срезаются все торчащие элементы.У многих людей закономерно возникает вопрос о необходимости мауэрлата в случае наличия армированного пояса. Они выдвигают мысль, что стропила можно крепить непосредственно на него. И это вполне обоснованно. Формально такое крепление возможно. И не всегда является обязательным присутствие опорного бруса. Но в таком случае значительно увеличится список работ, требующих выполнения, а ход действий также приобретет более сложный характер. Поэтому специалисты рекомендуют обустройство крыш с использованием мауэрлата, что позволит получить очень качественный результат более простым способом.

Виды отверток и их назначение: особенности и сравнение моделей ведущих производителей

Размеры и характеристики ↑

Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

  • высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены; ширина – максимально приближена к ширине стены; длина – к соответствующим стенам; минимальное сечение – 250 на 250 мм.

При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

Зачем нужен армопояс и где он устраивается?

Армированным поясом называется строительный пласт
, который кладется на наружные стены строения по всему периметру. Его цель – увеличить надежность наружных стен и сохранить их целостность при проседании почвы. В ходе постройки применяется ряд подобных поясов.

  1. Первый армированный пояс называют ростверком.
    При его производстве бетон гасится в откопанной траншее высотой 0,3-0,4 м. Широта ростверка находится в пределах 0,7-1,2 м. В отличие от других поясов, основание производится не только перед наружными стенами, но и перед внутренними. Пояс является главным задатком крепости предстоящего жилья, в следствии этого его производство обязательно.
  2. Второй армированный пояс кладется по периметру строения поверх фундаментных конструкций вышиной 0,2-0,4 м.
    Он распределяет нагрузку в основании только от дома. При условии, что главный пояс сделан грамотно, 2-ой можно особо не усиливать. Для его армирования достаточно сетки из прутьев поперечником 10-12 миллиметров.
  3. Третий армированный пояс кладется поверх кирпичной кладки плиты перекрытия между этажами.
    Данный пояс осуществляет ряд функций. Во-1-ых, он стягивает стенки, позволяя им закрепиться и сохраняя от появления трещин. Во-2-ых, распределяет нагрузку с плит перекрытия в стенки. В-3-их, принимает и распределяет нагрузку над оконными и дверными просветами, допуская вероятность применять простые перемычки, а не сложные балки.
  4. Четвертый армированный пояс устанавливается перед плитами перекрытия на этаже.
    Он осуществляет те же функции, что и 3-ий, и по характеристикам не отличается от него.

Заливка бетона

Для заливки пояса, после выполнения всех подготовительных работ, используется готовый бетон (М200) или изготавливается на месте в пропорции 3-5-1 из:

  • песка;

  • щебня;

  • цемента (М400).

Заливка проводится не частями, а полностью по всему периметру. В случае невозможности такого процесса, заранее делаются необходимые перемычки. Перед заливкой следующей партии бетона, временные перемычки убираются, стыки смачиваются водой и заливаются бетоном. Уплотнение раствора производится железным штырем, удаляя из него пузыри воздуха. В процессе застывания (примерно 5 дней), бетон поливается водой для повышения прочности.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса под мауэрлат:

  1. Делая армопояс своими руками, за высоту для армирующего пояса обычно берут 20 см (не менее 15 см). Она однозначно не должен превышать ширину стены.
  2. Ширина стены и пояса по возможности должны совпасть.
  3. При вычислении длины измеряют расстояние до нужных стен.
  4. Сечение конструкции должно быть не менее, чем 25х25 см.

Параметры армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета данных конструкций. Как гласит СниП, толщина армирующего слоя выполняет на 1/3 уже, чем несущая стена. Поэтому, если взять за толщину стены показатель 40 см, то 1/3 от нее будет равняться 133 мм: минимальное значение толщины армопояса в таком случае будет 300 мм (если округлить цифру 267).

В результате стена толщиной 400 мм будет иметь размер внутренней части U-образного блока в пределах 300 мм, который также будет играть роль опалубки. На кирпичных стенах наружную опалубку делают в полкирпича, а для изготовления внутренней используются доски.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Сооружение армирующего пояса

Монтаж опалубки, укладка металлического каркаса

Для этого формируется опалубок, который следует использовать для заливки армирующегося пояса, к которому в дальнейшем будет крепиться брус.

Монтируя опалубок, необходимо следить, чтобы его верхний край находился строго по горизонтали. Это легко проверяется с помощью строительного уровня или ватерпаса.

Затем внутрь опалубки кладется арматурный каркас, в продольной части которого должно быть не меньше 4 прутьев арматуры, диаметром от 1,2 см.

Пересекающиеся части из прутьев арматуры или проволоки, диаметром 8 мм, должны соединять продольную арматуру через каждые 25 см.

Обычно в поперечном сечении такой каркас являет собой квадрат, а иногда прямоугольник. Можно прибегнуть к услугам предприятий, сваривающих любые каркасы с помощью точечной контактной сварки, если на это нет времени.

Укладывая арматурный каркас, учитывайте, что минимальная толщина бетона от арматуры должна быть не меньше 5 см. По бокам это без проблем регулируется правильной укладкой каркаса, а внизу необходимо сделать подставки из битого кирпича или же подложить деревянные доски.

Но в идеале использовать специальные опоры из пластика требуемой высоты, которые можно найти в любом строительном магазине.

Завершив укладку каркаса, следует закрепить опалубку таким образом, чтобы ее не расперло от тяжелого бетона, а сделать это можно так:

  • монтируя опалубку, ее нижнюю и верхнюю части скрепляют деревянными брусочками. После застывания бетона, верхние доски демонтируются, а нижние остаются;
  • опалубка может крепится с помощью особенных диагональных упоров, которые один концом упираются в опалубку, а другим опираются на горизонтальную поверхность;
  • изготавливая многоразовую опалубку из ОСП (ориентированно-стружечной плиты) для их скрепления используют резьбовые шпильки.

На противоположных сторонах листов опалубки недалеко друг от друга делаются отверстия, диаметром в 12,5 мм. Туда же прокладывается пластмассовая трубка, которая по длине должна быть равна ширине будущего армопояса.

После этого, через отверстия пропускается резьбовая шпилька диаметром 12 мм, которую нужно будет стянуть гайками с крупными шайбами. После застывания бетона, они вытаскиваются, а листы демонтируются. Что же касается трубок, их можно оставить в бетоне, поскольку стоят они копейки.

Установка закладных резьбовых шпилек

Проверив правильность установки опалубки, следует установить крепежные детали, на которых будет держаться мауэрлат. Рекомендуется это делать с помощью резьбовых шпилек, крепящихся к металлическому каркасу.

Они должны быть с крупными шайбами и гайками, и диаметром чуть больше сантиметра, а длина была такой, чтобы один конец был хорошо зафиксирован на каркасе каркасу, в то время, как другой выступал на несколько сантиметров над уже смонтированным мауэрлатом.

Там, где на мауэрлат не опираются стропила, необходима установка шпилек. Как минимум одна шпилька должна быть между ногами стропил, при этом расстояние между креплениями не должно превышать одного метра. На арматурном каркасе сделайте разметку мелом, а выравнивание производите по линии, сделанной с помощью шнура, натянутого по осевой линии.

С помощью вязальной проволоки шпильки крепятся строго по вертикали к арматурному каркасу.

Заливка армирующего пояса бетоном

Для придания армопоясу максимальной прочности, все должно быть сделано за один раз. Для этих целей рекомендуется использовать бетон марки не ниже М200. С учетом предстоящего объема работ лучше всего остановиться на использовании готового бетона, что можно заливать с помощью бетононасоса прямо в опалубку.

Если же такая возможность отсутствует, то бетон можно сделать и самостоятельно. Конечно, без бетономешалки и помощников тут не обойтись.

Чтобы приготовить бетон требуемой марки, необходимо использовать:

  • цемент марки М400 1 часть;
  • щебень 4,8 части;
  • мытый песок 3 части.

Когда бетон будет залит, в нем могут появиться пузыри (воздушные полости), которые сказываются на прочности конструкции. Чтобы их удалить, следует использовать специальный вибратор, но если его под рукой нет, то нужно потыкать его по всему объему куском арматуры.

Кстати, для большей эффективности стоит использовать пластификаторы, которые повышают подвижность смеси и снижают составляющую воды. В результате армопояс быстрее застывает и становиться прочнее.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

  1. Классический вариант с изготовлением и установкой щитов опалубки.
  2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

  • доска обрезная;
  • бруски 40 х 40 мм;
  • гвозди длиной 70-100 мм;
  • саморезы 3,5 х 70 мм;
  • U-образные блоки;
  • клей для газобетона;
  • стержневая арматура AIII, диаметр 10-12 мм;
  • гладкая арматура В-1, Вр-1, Ø 3-6 мм;
  • вязальная проволока — 0,5-2,2 мм;
  • бетон класса В15-В20.

Инструменты:


Крепление балок к армопоясу.

  • ножовка;
  • молоток;
  • шуруповерт;
  • крючок для вязания арматуры;
  • гибочный станок;
  • вибратор для уплотнения бетона;
  • рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

  1. Нарезка досок по заданным размерам.
  2. Разметка и распиловка бруса для каркаса и перемычек.
  3. Изготовление щитов.
  4. Подготовка стяжных хомутов, шпилек.
  5. Предварительная сборка коробов на ровной площадке.
  6. Подъем секций и установка на верхний срез кладки.
  7. Крепление щитов перемычками.
  8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

  1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
  2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
  3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
  4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.


Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Заливка бетона

После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.

Видео описание

Процесс устройства армопояса на стене из газобетонных блоков подробно описан в следующем видео:

Советы для создания армопояса

Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:

  • Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
  • Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
  • В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Видео описание

Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

  1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
  2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
  3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
  4. Крепёжный элемент забивают до упора шайбы под гайкой.
  5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Видео описание

Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

  • Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
  • С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Коротко о главном

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.


Рассуждения о пользе армопояса

Если немного копнуть в историю строительства, то такого понятия, как армопояс, ещё очень недавно просто не существовало. Все выдающиеся памятники зодчества не имели арматурного усиления по простой причине – металл был дорог либо его не было вовсе для строительных нужд. Не было и технологий производства арматуры в сегодняшнем понимании.

Индустриальное строительство потребовало иных материалов и скоростей строительства. Возведение производственных цехов, домен, элеваторов – это уже массовый переход на применение железобетона.

Тяжёлые материалы при высотном строительстве потребовали принятия мер противостояния возникающим нагрузкам на фундаменты и стены. Стал применяться металл. Когда его использовали в бетонной массе, ему стали придавать различные формы профиля, тем самым обеспечивая должное сцепление с бетонной смесью.

Армировались и армируются сейчас все ответственные, сильно нагруженные, как правило, высокие конструкции.

Возникает вопрос: тогда какая связь между армированием и строительством одно-двухэтажного жилого дома.

Когда армопояс не нужен

Скажу сразу, что межэтажные и подкрышный армопояса нужны всегда.

В случае монолитного фундамента на плите-подушке, ростверк и цокольный армопояса не нужны.

Также они не применяются при строительстве деревянных и каркасно-панельных домов, хотя иногда применяют свайные ростверки, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить итак не столь крепкое строение.

Свайный ростверк выполняет функции цокольного армопояса, так что его сооружение вполне рационально.

Если под сборный ленточный фундамент ростверк не сделан, то второй пояс можно также не делать, пользы от него не будет, и стоять такому дому недолго.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо сделать расчет размеров армопояса. По строительным стандартам он должен быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если возведение стен производится из газобетона, то верхний ряд делается из камня в виде буквы U, который создает опалубку. В нее необходимо заложить армирующие элементы и залить всю конструкции раствором цемента.

Перед началом собственно строительных работ необходимо также подготовить необходимый инструментарий и строительные материалы. Для создания армированного основания под крышу понадобится:

  • Бетономешалка для качественного замешивания раствора цемента;
  • Специализированный вибратор, который разгоняет цементный раствор в опалубке, не допуская создания в конструкции пустот из воздуха;
  • Материалы для сооружения опалубки;
  • Арматура.

В каких случаях нужен армопояс?

Для стен

Усиление стен армированным поясом требуется не всегда. Поэтому не нужно зря тратить деньги на его устройство в следующих случаях:

  • под подошвой фундамента залегает прочный грунт (скальный, крупнообломочный или крупный песок, не насыщенный водой);
  • стены возводятся из кирпича;
  • строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или ячеистых блоков (пено или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от междуэтажных плит перекрытия. Армопояс исключает риск деформирования стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не меньше 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепление мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетоне, пенобетоне и керамзитовых блоках анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон – экономичный, но не стойкий к подвижкам грунта материал, поэтому армирование ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Под какие виды междуэтажных перекрытий нужен армопояс?

Под панели, которые опираются на керамзитобетонные блоки, газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Под монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянное перекрытие этажа заливается. Однако,  в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для повышения пространственной жесткости коробки здания.

Армопояс в доме под под мауэрлат, для фундамента, стен, под виды межэтажных перекрытий

Многие ошибочно считают, что армопояс в доме лишний элемент строения, а соответственно и возводить его нет никакого смысла. Это в корне не верно, особенно для таких домов, чьи стены возводятся из газобетонных блоков.

Снимите с деревянной бочки стальные обручи, и она развалится. Уберите в доме армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное объяснение необходимости усиления стен. Всем, кто собирается построить крепкий дом будет полезна информация о назначении, разновидности и устройство армопояса в доме.

На заметку! Сам по себе мауэрлат является обязательным элементом кровельного каркаса в частном домостроительстве. Его основная функция — это обеспечить связь между зданием и непосредственно самой кровлей. Это обязательное условие выполняет целый ряд необходимых функций, а поэтому к его строительству следует подходить со всей ответственностью.

Значение и функции

Важным элементом кровельной системы любого архитектурного сооружения является мауэрлат, выступающий своеобразным «посредником» между крышей и зданием. Зачастую мауэрлат изготавливают из бревна или прочного бруса, который устанавливают по всему периметру кровли. Задача данного элемента архитектурного сооружения – равномерное распределение нагрузки по всем стенам дома.

К основным функциям армопояса под мауэрлат относят:

  1. Предотвращение деформации стен архитектурного сооружения при неравномерном проседании почвы, сезонном движении грунта, обилии атмосферных осадков, землетрясениях.
  2. Обеспечение жесткости конструкции.
  3. Равномерное распределение вертикальной нагрузки, создаваемой весом кровли и различными внешними воздействиями, на поверхность несущих стен дома.
  4. Выравнивание стеновой конструкции в горизонтальной плоскости. Устранение ошибок, допущенных во время возведения стен сооружения.
  5. Благодаря высокой прочности армированный пояс используется для крепления отвесных конструкций, в том числе и мауэрлата.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий
