Чем адаптер для скважины лучше кессона, как его грамотно выбрать и самостоятельно установить

Адаптер для скважины: обустройство, инструкция по установке своими руками, видео и фото

Как работает адаптер для скважины

Когда в будете делать работу своими руками следует знать для чего он вообще нужен и как правильно работает. Это можно посмотреть на фото, но еще надо и ясно это представлять. Адаптер для скважины работает достаточно просто.

Схема работы и установки адаптера

  • Он представляет собой герметичное соединение труб без резьбы. Вся конструкция состоит из двух частей;
  • Одна сторона крепится на обсадной трубе скважины, другая накручена на трубу, на втором конце ее установлен погружной насос.
  • Когда насос погружается в скважину, две части адаптера соединяются с помощью особого захвата, который держит систему и позволяет плотно соединиться друг с другом двум его частям.
  • Уплотняющее резиновое кольцо на половинке адаптера, которая может вытаскиваться из колодца одновременно с насосом, обеспечивает хорошую герметичность.

Следует отметить, что кроме ненужности устройства приямка или установки кессона, адаптер также позволит избавиться от сложностей, связанных со стоком воды из труб, это особенно важно в зимнее время. Конечно же, дом в холодный период времени будет отапливаться. Частично разъединив адаптер, вся жидкость из водопровода внутри дома непременно перетечет в скважину

Частично разъединив адаптер, вся жидкость из водопровода внутри дома непременно перетечет в скважину.

Скважинный адаптер – конструкционный узел, соединяющий напорный шланг от насоса с магистральной водяной трубой, подающей воду в накопительную емкость. Устройство позволяет изменить направление потока жидкости на девяносто градусов и скрыть источник с водоводом под землей. Конструкция состоит из двух элементов:

  1. Неподвижной детали в виде патрубка, монтируемого в отверстие на обсадной трубе. Одна сторона элемента находится в скважинной колонне и представляет прямоугольную форму с клиновыми салазками для сопряжения с подвижной деталью адаптера. На другой стороне патрубка, выступающей за обсадную, нарезана резьба для соединения с магистральным водоводом и по которой с помощью уплотнения, фасонной шайбы и гайки деталь крепится к колонне.
  2. Перемещаемой детали в виде патрубка-тройника с внутренней резьбой с двух сторон и боковым отливом в виде прямоугольного фланца с резиновым уплотнением. Боковые стороны фланца выполнены в форме ласточкиного хвоста для соединения с закрепленной деталью в колонне. Патрубок одной стороной соединяется с ПНД-трубой от погружного насоса, а вторая с глухим отверстием предназначена для штанги, используемой при фиксации элементов приспособления между собой.

Принцип действия

Заключается в соединении деталей конструкции, создающей общую магистраль подачи воды от глубинного насоса до накопительной емкости.

  • работа выполняется с помощью штанги с нарезанной резьбой на одной стороне и приваренной ручкой на другой. Для соединения с подвижной частью конструкции она вкручивается в отверстие с резьбой на подвижной детали устройства. Размер штанги соответствует глубине промерзания грунта с учетом необходимого выпуска из скважинной колонны;
  • после фиксации штанги в перемещаемом патрубке при помощи ручки подвижная деталь вытаскивается из клинового соединения неподвижной части насадки и вместе с шлангом и глубинной помпой вынимается из обсадной;

О плюсах и минусах устройства

У адаптера, равно как и у всех технических устройств, есть свои сильные и слабые стороны. Вначале ознакомимся с преимуществами, благодаря которым устройство выгодно отличается от приямка и кессона.

Цена. Пожалуй, самое первое достоинство, на которое смотрят владельцы частных домов. К примеру, оборудовать кессон где-то в пять-шесть раз дороже, чем адаптер. А потому при ограниченном бюджете выбор стоит сделать в пользу именно такого способа соединения трубопровода со скважиной.

Герметичность. В конце зимы – начале весны кессон из ж/б колец может заполняться талыми водами, которые, попадая в воду, испортят ее качество и вкус. А если использовать обсадную трубу из пластика/металла вместе с адаптером и правильно ее установить, то вероятность заполнения талыми водами будет практически нулевой.

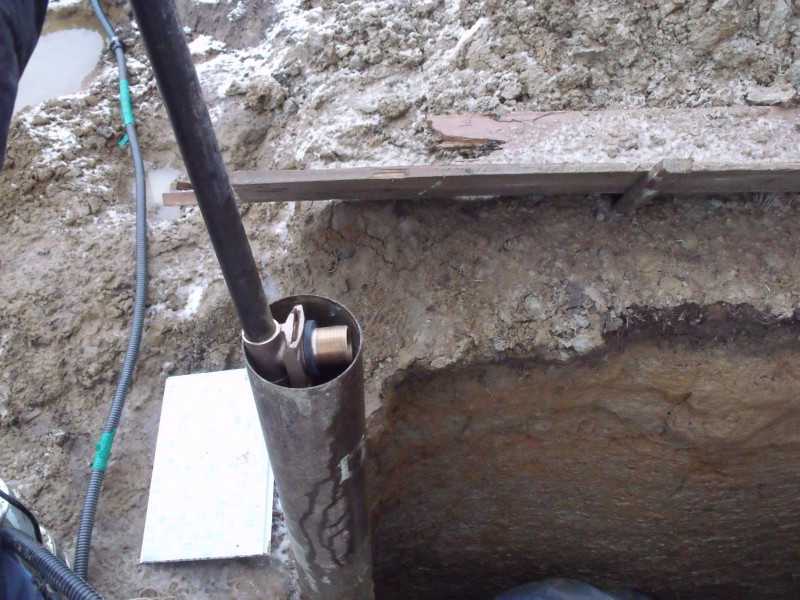

Фото скважинного адаптера в разрезе трубы

Отсутствие необходимости в земляных работахДля монтажа адаптера не требуется продолжительное или дорогостоящее извлечение грунта, что особенно важно, если скважина расположена вблизи других коммуникаций, которые невозможно или дорого переносить.

Компактность. Еще одно преимущество

Обсадная труба, оснащенная адаптером, не будет занимать много места, не станет нелицеприятным «пятном» на вашем участке. В принципе, над поверхностью будет лишь крышка, диаметр которой составляет 30-40 см.

Высокая скорость монтажа. В среднем, адаптеры устанавливаются за несколько часов, потому это – оптимальный вариант при дефиците свободного времени.

Простота установки. Для монтажа подобного устройства не нужно обладать особыми навыками и знаниями. Потребуются лишь некоторые инструменты, умение с ними работать и несколько часов свободного времени.

Адаптер для скважины (скважинный адаптер) 1 дюйм, БРОНЗА, С84400Адаптер обладает рядом преимуществ

Далее ознакомимся с минусами адаптеров. Прежде всего, они служат не так долго, как качественно оборудованные кессоны, в особенности – если используется низкокачественный адаптер, изготовленный из неизвестных сплавов.

Кроме того, резиновые прокладки в адаптере нужно регулярно менять, ведь обсадная труба выкапывается каждые несколько лет. Если прокладки не менять, это приведет к нарушению герметичности конструкции и, как следствие, попаданию талой воды. Еще земляные работы могут потребоваться, если выполняется ремонт адаптера.

Важно регулярно менять резиновые прокладки

Еще одним недостатком является то, что обе части адаптера (наружная и внутренняя) могут прикипеть в месте соединения при продолжительной эксплуатации. Подобное наблюдается и со старыми трубами канализации или водопровода, которые много лет никто не беспокоил.

Схема установки скважинного адаптера в обсадной трубе

Плюсы и минусы скважинного адаптера

Крайне часто возникают протечки в месте стыковки подземных коммуникаций с горизонтальной трубой при подаче воды к сантехническому оборудованию потребителя. Обустройство скважины со скважинным адаптером помогает избежать массы проблем и выполнить монтаж намного быстрее благодаря целому ряду преимуществ при использовании данного изделия:

  1. Простая конструкция приспособления.
  2. Относительная дешевизна монтажа в сравнении с обустройством кессона.
  3. Высокая герметичность соединения.
  4. Быстрый и надежный монтаж.
  5. Скважинный адаптер помогает производить скрытый монтаж коммуникаций.
  6. Герметичная стыковка разрешает минимизировать риск проникновения в колодец грунтовых вод.
  7. Небольшие размеры скважинного адаптера облегчают проведение монтажных работ даже в стесненных условиях.

Недостатки скважинного адаптера:

  1. Отводка трубы из скважины предусмотрена только на одного потребителя.
  2. Автоматику при таком варианте нужно располагать в доме.
  3. Обсадную трубу нужно брать большую с расчетом на габариты адаптера.
  4. Ограничения по глубине скважины – до 70-ти м.
  5. С периодичностью в 5 лет желательно раскапывать грунт для проверки герметичности и замены уплотнений.
  6. Из-за коррозии нередко части скважинного адаптера прикипают друг к другу, что вызывает затруднения при извлечении насоса.
  7. Разъемные соединения находятся в труднодоступном месте.

Что лучше скважинный адаптер или кессон?

Ранее подсоединение трубопровода ниже уровня грунта преимущественно осуществляли в небольшой подземной камере с выходом наружу. Делают кессоны из бетона, металла или пластика. Оборудование приямка требует больше усилия и средств, но у такого метода над адаптерами немало преимуществ:

  1. Отсутствие препятствий при замене насоса.
  2. Разъемные соединения меньше страдают от коррозии.
  3. Легче сливать воду на зиму.
  4. В кессоне можно устанавливать гидробак и автоматику.
  5. Проще осуществлять ремонт.
  6. Из кессона проще вывести воду на полив или сделать отводку к другому потребителю.

Минусы кессона:

  1. Адаптер для скважинного насоса обойдется дешевле.
  2. Дольше времени уходит на монтаж водопровода.
  3. Кессон занимает место во дворе.
  4. Больше риск попадания грунтовых вод в колодец.
  5. Кессоны со временем разрушаются от внешних воздействий.

https://youtube.com/watch?v=XZIrHyv05sI%250D

Общие рекомендации по монтажу устройства

Производители скважинных адаптеров рекомендуют поручить установку этого устройства специалистам.

Несколько советов по самостоятельному монтажу переходника:

Ставить адаптер можно только на металлическую трубу – ее стенки долго выдержат вес насоса

При выборе обсадной колонны необходимо обращать внимание на толщину металла: чем она больше, тем лучше.
Диаметр погружной помпы нужно подбирать с учетом расстояния, которое внутри трубы занимает переходник. Иначе при поднятии и опускании насосного оборудования могут возникнуть сложности.
Сборку монтажного ключа и установку деталей устройства в позицию «для монтажа» удобнее выполнять в помещении.

Высокая стоимость монтажа подземной рабочей камеры быстро окупается за счет низких по сравнению с обслуживанием скважинного переходника эксплуатационных расходов.

Цены на обустройство скважины с адаптером

Стоимость обустройства скважины глубиной 20 м под ключ с кессоном (на начало 2019 г.) – от 86 тыс. руб. Собственный источник круглогодичного водоснабжения такой же глубины, но оснащенный адаптером стоит от 55 тыс. руб.

Что входит в цену:

  1. Оборудование – насос скважинный (погружной), трос нержавеющий и зажим, кабель ПВС, скважинный адаптер, гидроаккумулятор минимум на 100 л, реле давления, обратный клапан компрессионный.
  2. Детали трубопровода – кран шаровый, штуцер пятивыводной, труба ПНД, муфты.
  3. Крышка скважины.
  4. Монтажные работы – устройство котлована под адаптер, монтаж трубопровода, установка и наладка оборудования.
  5. Транспортные расходы.

Монтаж такой же скважины глубиной 120 м с адаптером будет стоить от 77 тыс. руб. На цену может сильно повлиять расстояние от города, в котором находится выбранная компания, до участка. Рекомендуется дополнить комплект насосной автоматики датчиком сухого хода или поплавковым выключателем (если у реле давления нет функции защиты от работы без воды).

Утепленная скважина с адаптером.

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 – 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Технологический процесс

Установка кессона на верхнюю часть обсадочной трубы

Кессоном называют резервуар, который может быть изготовлен из пластика или стали. Его главная задача заключается в предотвращении загрязнения обустроенной скважины, а также ее утепление.

Подготовка котлована под установку кессона

Выройте для него яму высотой обычно около 1 м. Наверху оставьте незаметный технологический люк, через который будет удобного попадать вовнутрь, где свободный доступ ко всему оборудованию.

Пластиковый вариант кессона

Подберите насосную и фильтровальную системы

Перед выбором оборудования и метода обвязки водяной скважины, вы должны знать следующие параметры: количество и качество поднимаемой воды, а также глубину залегания известнякового и песчаного слоя.

Насос подбирается исходя из статического и динамического уровня воды, которые можно узнать в процессе бурения скважины. Первый — высота водного столба в спокойном состоянии, второй – уровень, который изменяется в процессе работы насосной системы.

Позже определить уровень водяного зеркала, к примеру, при проведении работ по замене насоса спустя несколько лет, можно уровнемером. Его нужно погрузить внутрь скважины и высчитать глубину по специальным меткам.

Совет: вы сможете поднять воду на поверхность насосом только в том случае, когда будете точно знать глубину водоносного слоя, дебета скважины вместе со всеми потребителями.

Вы должны помнить, что выбор насосной системы при обустройстве скважины сыграть решающую роль в напоре и количестве воды из крана. Не стоит в этом случае экономить на оборудовании, приобретайте только рекомендованное для ваших потребностей.

На фото — размещение оборудования для подачи воды в дом из скважины в кессоне

Гидроаккумулятор

Его использование дает возможность увеличить срок эксплуатации насоса и срок службы всей системы. Можете его установить в помещении внутри дома, внутри котельной или кессона.

Установка гидроаккумулятора существенно снизит нагрузку на насос, уменьшив до минимальных значений его износ, за счет регулировки включения-выключения. Если система будет работать продолжительное время, нагрузка все равно на него будет увеличиваться, поэтому даже самое стойкое подобное оборудование когда-то или внезапно придет в негодность.

Выбирайте гидробак, предварительно посоветовавшись со специалистом, который сможет рассчитать предельный объем потребления воды. Нередко вы специально покупаете более мощное оборудование, которое никогда не сможет работать в полную силу, но его цена будет значительно дороже необходимого.

Совет: прежде чем идти в магазин или делать заказ, необходимо все правильно рассчитать, чтобы не тратить лишние деньги.

Подвод трубопровода и монтаж дополнительного оборудования

Круглогодичную подачу в дом воды можно, но для этого необходимо устранить малейшую возможность ее замерзания по пути следования в жилье. Обустройство скважины предусматривает ее утепление. для чего используют кессон.

Подготовка траншеи от приямка к дому

Если вы не имеете возможности утеплить трубы, ведущие к дому, их следует поместить на уровень ниже глубины промерзания на данной территории. В противном случае необходимо подготовить пенопластовую крошку со шлаком или минеральную вату, но с защитными сверху бетонными плитами. Теперь никакой мороз не остановит проход воды к жилью.

Еще один вариант обвязки, использование приямка, который, в отличие от кессона можно сделать из подручных материалов.

Он более прост в устройстве и часто используется в качестве альтернативы без привлечения специалистов.

Обвязка устья скважины с помощью приямка

  1. Выкопайте над скважиной яму на высоту 1,5-2 м.
  2. Вставьте в нее колодезные кольца, а можно обложить стены кирпичом, залив их бетоном, или сделать деревянную опалубку.

Преимущество конструкции – стоимость, негатив — плохая герметичность. Также здесь нельзя размещать насосную станцию, гидроаккумулятор и другое оборудование.

Обустройство скважины ответственное дело, от которого зависит качество питьевой воды и срок эксплуатации ее самой. Не спешите начинать работы, не посоветовавшись со специалистами. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

More from my site

  • Конструкция скважины: что необходимо знать

  • Правильное устройство скважины на воду

  • Устройство скважины под воду: основные элементы и советы по подбору комплектующих

  • Как определить место для скважины на участке: критерии выбора точки бурения

  • Обустройство скважины на воду собственными руками

  • Колодец для скважины: самостоятельное обустройство

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

  1. Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
  2. В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
  3. В отверстие вставляют наружную часть адаптера.
  4. На скважину устанавливают крышку, закрывающую ее.
  5. К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
  6. Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
  7. Погружной насос спускают в скважину и соединяют обе части адаптера.

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала. После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его

Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.

Преимущества и недостатки адаптера для скважины

Как и любое другое техническое приспособление, адаптер для скважины имеет свой набор преимуществ и недостатков. Для начала укажем, каковые достоинства подобного изделия и чем оно лучше более популярных на текущий момент кессонов и приямков.

Стоимость – первое и основное преимущество адаптера для скважины, на которое обращают внимание владельцев загородных домов производители и продавцы подобных изделий. И действительно, обустройство адаптера в обсадной трубе в итоге выйдет раз в 5-6 дешевле, чем монтаж кессона

Поэтому если у вас по каким-либо причинам бюджет на строительство загородного дома и его водоснабжения ограничен – обратите внимание на подобный способ соединения скважины с водопроводом.

Отсутствие земляных работ при обустройстве – адаптер не требует долгого (или дорогого, если привлечь экскаватор) извлечения грунта. Это преимущество особенно много значит в том случае, когда скважина проходит рядом с какими-либо другими коммуникациями, а переносить их дорого и нежелательно.

Быстрота установки – полный процесс монтажа адаптера для скважины занимает несколько часов. Если для вас важна экономия времени или у вас нет возможности уделять строительству дома слишком много времени – отдайте предпочтение не кессону или приямку, а адаптеру.

Простота обустройства – установка подобного оборудования для скважины своими руками не требует каких-либо особых навыков и знания нюансов. Достаточно иметь нужные инструменты, базовые умения обращения с ними и немного времени.

Компактность – обсадная труба вместе с адаптером не займет много места на участке и не будет «пятном», портящим внешний вид вашей новой и красивой усадьбы. По сути, над землей будет располагаться только крышка скважины диаметром около 30-40 см.

Герметичность – самый простой кессон из бетонных колец в период с февраля и по май нередко заполняется талыми водами. Они, в свою очередь, примешиваются к жидкости, поступающей из скважины, портят вкус и качество. Для металлической или пластиковой обсадной трубы вместе с адаптером для скважины такое явление при грамотном монтаже практически невозможно.

Адаптер для скважины (скважинный адаптер) 1 дюйм, БРОНЗА, С84400

У адаптера много преимуществ

Теперь перейдем к недостаткам, свойственным адаптерам для скважины. Во-первых, средний срок службы подобного изделия ниже, чем качественного кессона. Особенно это становится заметно в том случае, когда был приобретен не самый качественный адаптер для скважины — не из меди или латуни, а из сплавов неизвестного происхождения и состава.

Во-вторых, адаптер для скважины требует регулярной замены резиновых прокладок, что связано с выкапыванием обсадной трубы раз в 2-3 года. В противном случае герметичность конструкции нарушится и со временем туда начнет попадать талая вода — так, же как и в дешевый кессон из бетонных колец. Также земляных работ потребует возможный ремонт адаптера для скважины.

Резиновые прокладки нужно периодически менять

В-третьих, при излишне долгой эксплуатации внешняя и внутренняя части изделия, соединенного по принципу «ласточкин хвост», может буквально прикипеть. Похожее явление хоть раз наблюдали те, кто пытался демонтировать старые водопроводные или канализационные трубы, которые до этого не трогали много лет.

Скважинный адаптер

В-четвертых, труба для скважины с адаптером действительно небольшая по своим габаритам. Но это значит и то, что большую часть оборудования туда не разместишь, как в пластиковый или металлический кессон. Потому адаптер приходится монтировать непосредственно в доме, отнимая у последнего полезную площадь. Кроме того, для адаптера по размерам подойдет далеко не каждый насос – об этом стоит помнить, выбирая оборудование для скважины.

Установка

Для установки адаптера в скважину понадобится монтажная штанга, представляющая собой отрезок стальной трубы длиной около 2 м соответствующего диаметра с наружной резьбой. Для просверливания отверстий в стальной трубе обсадной колонны подбирается коронка диаметром больше 1 ¼ дюйма.

Монтаж своими руками проводят, руководствуясь инструкцией по эксплуатации на прибор, в следующей последовательности:

Перед установкой обязательно делают напильником вертикальную риску на торце неподвижной части — это важно для точной установки детали по вертикали, размещение которой сложно проверить изнутри обсадной колонны.
Выкапывают траншею около скважинной колонны на нужную глубину для защиты от промерзания, обычно это расстояние лежит в диапазоне 1,5 — 2 м, и на ширину, обеспечивающую удобство проведения монтажных работ.
Сверлят в намеченной точке обсадной трубы сквозное отверстие сверлом по металлу, меняют его на биметаллическую коронку и проделывают сквозное монтажное отверстие соответствующего диаметра не менее 32 мм (для узла 1 ¼ дюйма).
Прикручивают тройниковую часть к монтажной трубе в перевернутом положении и надевают на нее неподвижный узел, который будет крепиться к трубе обсадной колонны. Это делается для того, чтобы предотвратить случайное падение детали, которая при таком методе установки будет упираться в ограничитель.. Если неподвижная часть имеет небольшое монтажное отверстие на выступе или в корпусе, к нему привязывают страховочную леску и подсоединяют к тройнику, прикрученному к установочной штанге не в перевернутом, а в прямом рабочем положении

Если неподвижная часть имеет небольшое монтажное отверстие на выступе или в корпусе, к нему привязывают страховочную леску и подсоединяют к тройнику, прикрученному к установочной штанге не в перевернутом, а в прямом рабочем положении.

  • Просовывают детали на трубе в скважинный канал и затем устанавливают в прорезанное отверстие стационарную часть, подсвечивая фонариком, слегка фиксируют ее внешней гайкой и извлекают монтажную штангу вместе с ответной частью.
  • Переворачивают деталь в гнезде на 180 градусов и плотно прикручивают накидной гайкой с помощью разводного ключа. Затем вкручивают переходной компрессионный фитинг для закрепления подземного ПНД трубопровода.
  • Опускают погружной насос в скважину, для этого к нему предварительно подсоединяют напорный трубопровод, привязывают трос, при необходимости удлиняют кабель и стягивают их всех вместе стяжками. Обрезают напорную трубу на заранее отмеченном расстоянии, подсоединяют ее конец через переходной компрессионный фитинг к ответной части адаптера, прикручивают к детали трубный ключ.
  • Опускают установочную трубу в скважинный канал и помещают подвижную деталь в гнездо «ласточкиного хвоста» с помощью фонарика, выкручивают ключ, ставят на верх обсадной колонны специальную защитную крышку и привязывают к ней тросик электронасоса.
  • Через ранее установленный переходной компрессионный фитинг прикручивают к тройнику водопроводную трубу ПНД, которую располагают в траншее с некоторым уклоном для организации самоизлива в скважину. По окончании работ канавы засыпают землей.


Основные этапы монтажных работ

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

  • Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
  • Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
  • Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Об устройстве и функциях адаптера для скважины

Речь идет об устройстве, соединяющем водопровод, который идет к дому, с выводом скважины. Устанавливают адаптер в обсадной трубе и, как мы только что отметили, ниже уровня промерзания почвы, благодаря чему скважина будет оставаться работоспособной вне зависимости от времени года. Конструкция адаптера такова, что соединение получается максимально герметичным, но при этом легким в демонтаже/ремонте.

Схема монтажа скважинного адаптера

Адаптер состоит из двух частей – наружной и внутренней. Наружный элемент является своего рода патрубком, устанавливаемым в проделанное в обсадной трубе отверстие. При этом на той части, что находится внутри, имеется специальный паз, благодаря которому части устройства стыкуются плотно и герметично. Снаружи имеется резьба, чтобы соединяться с трубопроводом, дополнительные уплотнители и накидная гайка, фиксирующая устройство в нужном положении/месте.

Внутренняя и внешняя части скважинного адаптера

Что касается второй части устройства, то она целиком находится в обсадной трубе. Является, по сути, «коленом», немного измененным и модернизированным, которое соединено выводами с первой частью устройства  (имеется специальный шип, который соединяется с упомянутым выше пазом; вместе это – соединение «ласточкин хвост», уплотненное резиновым кольцом) и шлангом, подключенным к насосу.

Принцип работы адаптера для скважины

Чтобы облегчить монтаж, сверху внутренней детали имеется глухая резьба. Туда закручивается монтажная труба, благодаря которой опускается устройство. В скважине оно устанавливается в паз второй части, далее монтажная труба попросту выкручивается и извлекается. Своими руками несложно изготовить подобный инструмент.

Здесь можно увидеть глухое резьбовое отверстие для монтажа внутренней детали адаптера для скважины

Таблица. Основные материалы, из которых может быть изготовлен скважинный адаптер.

Скважинные адаптеры из DZR

Скважинный адаптер

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

Кессон или адаптер

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

  1. Все дополнительное оборудование можно разместить внутри кессона.
  2. Лучше подходит для холодного климата.
  3. Долговечно и надежно.
  4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

  1. Для его установки не нужно дополнительно рыть яму .
  2. Быстрый монтаж.
  3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

  1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
  2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
  3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
