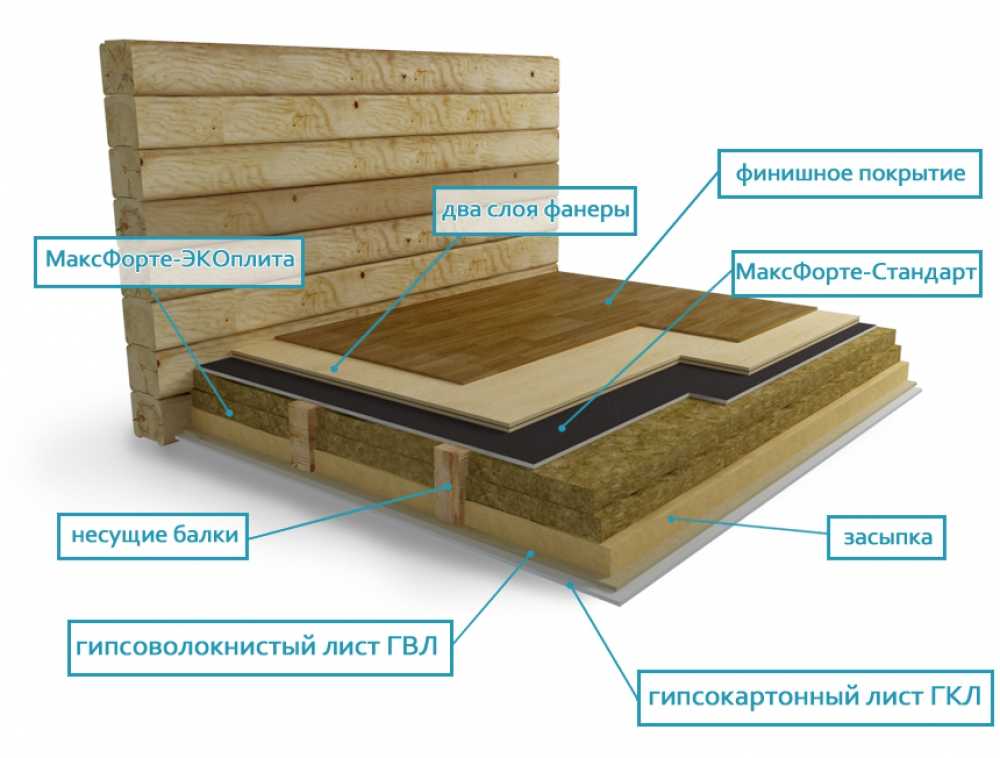

Качественная звукоизоляция деревянных перекрытий и пола дома

Звукоизоляция или шумоизоляция пола позволит избавиться от ударного и воздушного шума, передаваемого по перекрытиям. Лучшие способы описаны в данной статье.

Тихая конструкция

Сейчас речь пойдет о том, как своими руками сделать конструкцию пола тихой и не скрипучей. Лучше всего отличаются шумопоглощением полы из дерева на лагах, не касающихся стен дома. Для этого нужно укоротить лаги так, чтобы от них до каждой из стен оставался зазор около 10 мм, который также необходим при усадке постройки. Крайняя напольная доска прибивается на расстоянии до 15 мм от стен, а образовавшуюся щель запенивают и закрывают плинтусами.

Шумоизоляция здесь проводится при помощи специальной войлочной или резиновой прокладки, которую крепят к деревянным балкам. Перед укладкой прокладочный материал необходимо пропитать антисептиком, который предотвратит поражение деревянных элементов вредоносными насекомыми.

Если вы планируете своими руками строить перекрытия первого этажа, под которым будет оборудован подвал, или будете обустраивать перемычки между этажами или чердаком, которые одновременно послужат в качестве пола и потолка, то пол придется монтировать по балкам. Чтобы шумоизоляция была более эффективной, специалисты советуют поперек балок укладывать лаги таким образом, чтобы они не доставали до стен дома. В местах опор этих двух элементов помещают пропитанные антисептиком резиновые или войлочные прокладки для улучшения звукоизоляции. В качестве прокладок можно применять толь, уложенный в несколько слоев. Если настил из деревянных досок монтируют по балкам, то звукоизоляционный материал выстилают по всей их площади.

В доме, который не оборудован подвалом, пол на первом этаже можно сделать своими руками более тихим, если лаги не фиксировать к стенам, а также не укладывать на балки, а устанавливать их на опоры в виде столбиков, не касающиеся основы постройки. В таком случае шум шагов от пола не будет передаваться по поверхности стен и потолка.

Соединением досок служит шпунт или четверть. Именно при таких соединениях обеспечивается лучшая шумоизоляция за счет того, что здесь отсутствуют щели между элементами настила. Для укладки настила применяется хорошо высушенный материал. Сырая древесина после высыхания прогибается и образует щели, поэтому о качественной звукоизоляции здесь речь идти не может.

Инструкция по звукоизоляции

Шумоизоляцию деревянного перекрытия начинают с антисептической обработки всей древесины. После чего:

  1. На нижней части бруса закрепляют рейку. В образовавшийся зазор зашивают доску с толщиной от 2,5 см.
  2. Добавляют пароизоляцию. 10 см от её края загибают на стене.
  3. Пространство над балками заполняют войлоком, а между ними — волокнистыми матами.

Чтобы завершить основание на нижнем этаже, подшивают потолочное покрытие. Можно использовать гипсокартон, доски или вагонку. Верхняя часть перекрытия тоже подготовлена для настила полов.

Для установки напольного покрытия кладут доски 40х150 мм. Сверху либо делают теплоизоляционную прослойку под фанеру, либо подложку под паркет и ламинат.

Для поглощения высокочастотных звуков применяют материалы с волокнистой структурой. Для гашения низких частот — настилы. Сочетание обоих типов повышает эффективность шумоизоляции.

Шумоизоляция при помощи песка

Песок обладает отменными звукоизоляционными свойствами. Колебания воздуха сначала спрессовывают песок, а затем поглощаются им.

Помимо этого песчаная прослойка заполняет пустоты в межэтажном перекрытии. Таким образом, песок изолирует и высокочастотные, и низкочастотные волны.

У такого способа имеется недостаток — межэтажные перекрытия становятся тяжёлыми. Поэтому под песок нужно предварительно подобрать балочную опору из крепких материалов.

При шумоизоляции песком:

  1. Как и в описанной выше процедуре, на нижней стороне балки закрепляют рейку и зашивают зазор массивной фанерой. После чего добавляют пароизоляцию.
  2. Чтобы связать деревянную перегородку, при укладке поперечных досок делают прорезь под балки. В итоге образуются сравнительно небольшие ячейки, куда впоследствии насыпают песок.
  3. При засыпке рекомендуют оставить 5 см от верхнего края. Это нужно для того, чтобы проветривать перекрытие.
  4. Закончив сыпать песок, набивают на лаги войлок, после чего стелят фанеру.

Этим завершают подготовку основания для чистового пола.

Черновой или плавающий пол

Черновой пол — это фанера, уложенная на поперечные лаги с отступом от стены 30 мм. На фанеру, которая накрывает доски, кладут войлок, не делая зазоров, после чего настилают пол. Такая конструкция существенно повышает уровень шумоизоляции

Плавающий пол также помогает улучшить звукоизоляцию. Его отличие от чернового пола в том, что фанеру не закрепляют, а просто укладывают поверх войлока. Чтобы скрепить фанерные листы друг с другом, вниз устанавливают рейку. При этом между полом и брусьями образуется свободное пространство, которое исключает возможность трения древесины и увеличивает шумоизоляцию.

Чем отличаются между собой материалы для звукоизоляции потолка?

Для обустройства потолка под шумоизоляцию подойдут материалы с эффективностью поглощения звука. Обустройство потолка производят различными методами, для каждого способа производители звукоизоляционных материалов придумали свой вариант.

Но каким бы шумопонижающий материал ни был хорошим, он должен обладать следующими свойствами:

  • Звукоизоляционными – звуковая волна не поглощается, а отражается. Звуковая волна не раскачивает перекрытие, потому что материал обладает приличной массой и внутренней потерей.
  • Звукопоглощающими – поглощается звуковая волна с помощью специальных каналов-пор. Материал имеет волокнистый состав, в порах присутствует трение, которое и обладает функцией, тормозящей звуковую волну.

Звуковая волна может не проникать в материал, но зато будет раскачивать и генерировать вторичный шум, поэтому лучше использовать конструкцию со звукопоглощающим материалом внутри и отделочным массивным звукоизоляционным материалом снаружи.

При выборе материала нужно обращать внимание на показатели:

  • Толщина материала.
  • Звукоизоляционный коэффициент.
  • Горючесть.
  • Сертификат на отсутствие вредных для организма веществ.

Как еще можно добиться результата?

Один из способов решения проблемы звукоизоляции потолка – монтаж «плавающего» пола в квартире сверху. Если у вас хорошие отношения с соседями, то несложная технология обладает отличным шумопоглощающим эффектом.

Пол покрывается пенополиэтиленом в виде гранул, затем застилается технической пробкой. Полученная конструкция заливается раствором бетона, после высыхания производится монтаж напольного покрытия.

Можно в качестве напольной звукоизоляции использовать рулонную подложку с пенополиэтиленовой основой или использовать составы, основанные на полимерных волокнах.

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Методика была описана на одном строительном форуме, грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект достойный.

Звукоизоляция деревянных балочных перекрытий между этажами минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и тд).

Марка акустической изоляции выбирается на ваше усмотрение, принцип у всех производителей один. Варьируется размер и плотность (толщина от 40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит, определенных габаритов.

Внимание! Монтаж ваты выполняется строго в защитных очках и респираторе. Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты

Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука, представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант, ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается звукоизолятор. В качестве звукопоглотителя может использоваться:

  1. Минеральная вата (минвата)
  2. Базальтовое волокно
  3. Минплита
  4. Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит, а тлеет).

Строительный (технический) войлок – плотный материал из шерсти или синтетических волокон. Характеристики: плотность – 10-80 кг/м3, толщина 5-40 мм, ширина разная, варьируется в пределах до 2-х метров, теплопроводность от 0,03 до 0,07 Вт/(м•К). Выпускается в рулонах или в виде полотнищ.

Поглотитель звука между перекрытием и мембраной делается не только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс, возникающий между перекрытием и мембраной.

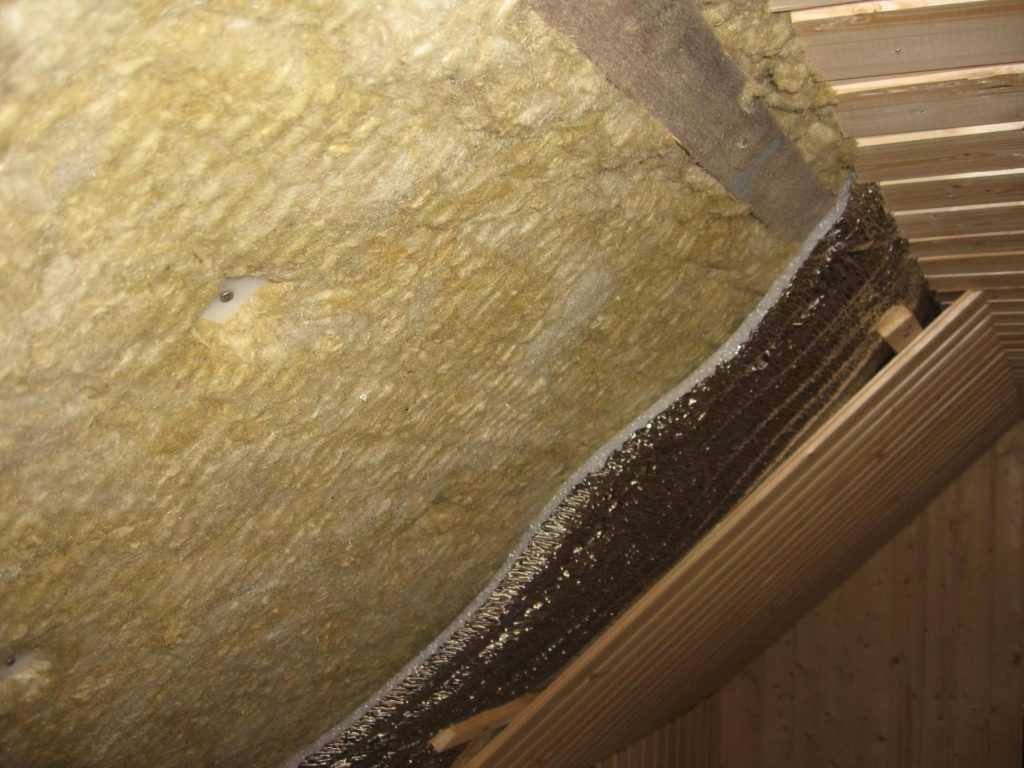

Звукоизоляция деревянных перекрытий — виброподвес Для достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной потолок.

Самодельный виброподвес Звукоизоляционный пирог крепится по периметру к стенам, а посредине к балкам только посредством амортизирующих креплений (эластичный потолочный подвес), причем редким шагом, не меньше метра. Виброподвесы можно купить заводские или сделать самодельный виброгасящий подвес.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между перекрытием и мембраной. Получается, так сказать, потолок с резонансным поглотителем.

Звукоизоляция деревянных перекрытий между этажами — устройство звукопоглощающей мембраны

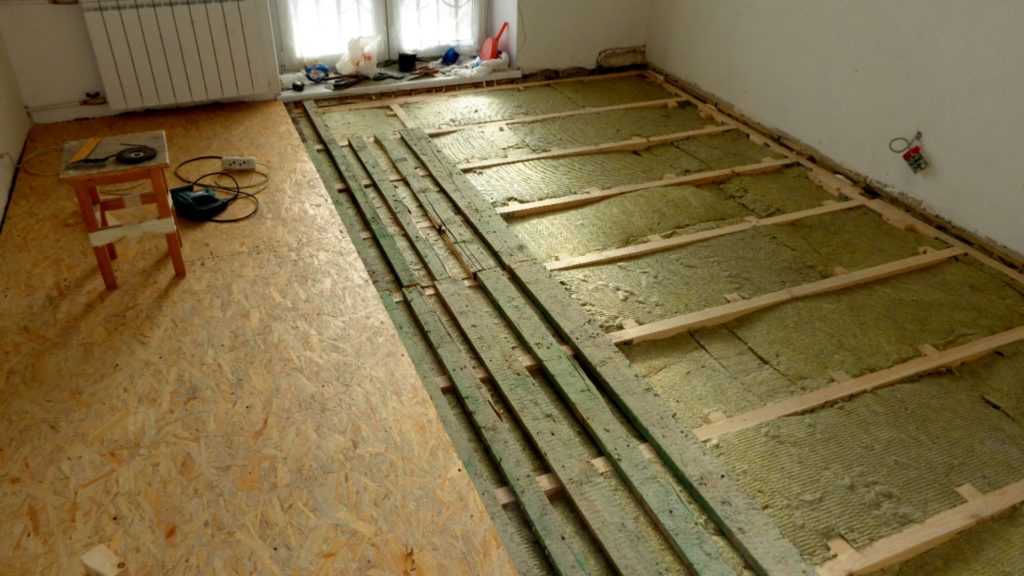

Ещё возможно устройство такой конструкции – минвата крепится сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Правила звукоизоляции мягкими материалами

Прежде, чем начать работы по шумоизоляции перекрытия из дерева, нужно тщательно обработать древесину антисептиком. Причем обработке подлежат все деревянные элементы, которые задействованы в процессе. К нижней части вертикальной стороны балки крепим рейку 30х40 или 40х50 мм. Пространство между ними зашиваем доской не тоньше 25 мм. Причем, крепим ее не к балкам, а к рейке.

Оборачивая балки, настилаем и крепим пароизоляцию. Выводим ее края на стену с загибом не менее 100 мм. Поверх балок набиваем войлочные полосы. Затем все пространство между балками тщательно заполняем волокнистыми матами. Укладываем их плотно между собой, но не прижимаем сверху. Можно не набивать полоски из войлока по верхним торцам балок. Тогда войлочный настил необходимо расстелить поверх балок и утеплителя с прогибом между балками.

Теперь снизу можно подшивать потолок из гипсокартона или другого отделочного материала. Например, вагонки или доски. Основание для потолка в нижней комнате уже подготовлено. Сверху перекрытия у вас тоже все готово для устройства полов. Нашиваем доску 40х150 мм с шагом 150 мм. Поверх нее можно расстелить слой теплоизола. Но только в том случае, если поверх него вы будете укладывать половую доску или фанеру 20 или 25 мм под ковролин. Если же вы планируете застелить чистовой пол ламинатом или паркетом, то теплоизол не нужен. Для паркета будет своя выравнивающая подложка. Тогда достаточно просто набить поверх доски толстую фанеру, как основание для чистового пола.

Волокнистые материалы лучше поглощают высокие частоты, а настилы – низкочастотные шумы. Чтобы добиться идеального шумопоглощения, нужно сочетать поэтапную укладку одних и вторых.

Звукоизоляция с помощью песка

Принцип этой технологии заложен в свойствах материала. При легком встряхивании он способен спрессовываться. Звуковая волна встряхивает песок и, переходя в механическое движение, гасится. Это, во-первых. Во-вторых, песком создается масса в перекрытии, которая не пропускает шумы. В-третьих, шумоизоляция с песком гораздо эффективнее поглощает все частоты – и высокие, и низкие.

Единственное отрицательное свойство такого метода – общее утяжеление конструкции перекрытия. Чтобы перекрытие надежно эксплуатировалось, балки должны быть прочными и мощными.

На балки необходимо нашить рейки в нижней части, как и в предыдущем варианте. Затем зашить пространство доской или толстой фанерой и обшить пароизоляцией. Теперь закрома для песка готовы.

Совет!

Для лучшего связывания перекрытия можно уложить поперечные лаги, сделав в них вырезы под балки. Лаги, лежащие поперек, образуют вместе с балками коробы. Они гораздо меньше, чем в первом случае. И их легче будет засыпать песком.

Таким образом, вы сделали не черновой пол, а основание для засыпки. Но эти доски или фанера способны не только стянуть каркас перекрытия. По ним можно ходить и выполнять засыпку. Песок еще обладает свойством накапливать тепло. Подобный материал в перекрытиях будет и защитой от шума, и хорошей теплоизоляцией.

Засыпать песок нужно не полностью, а оставлять от 30 до 50 мм свободного пространства для проветривания. Затем нужно набить войлок на каркасные лаги и можно стелить толстую фанеру. Она будет основой для чистового пола.

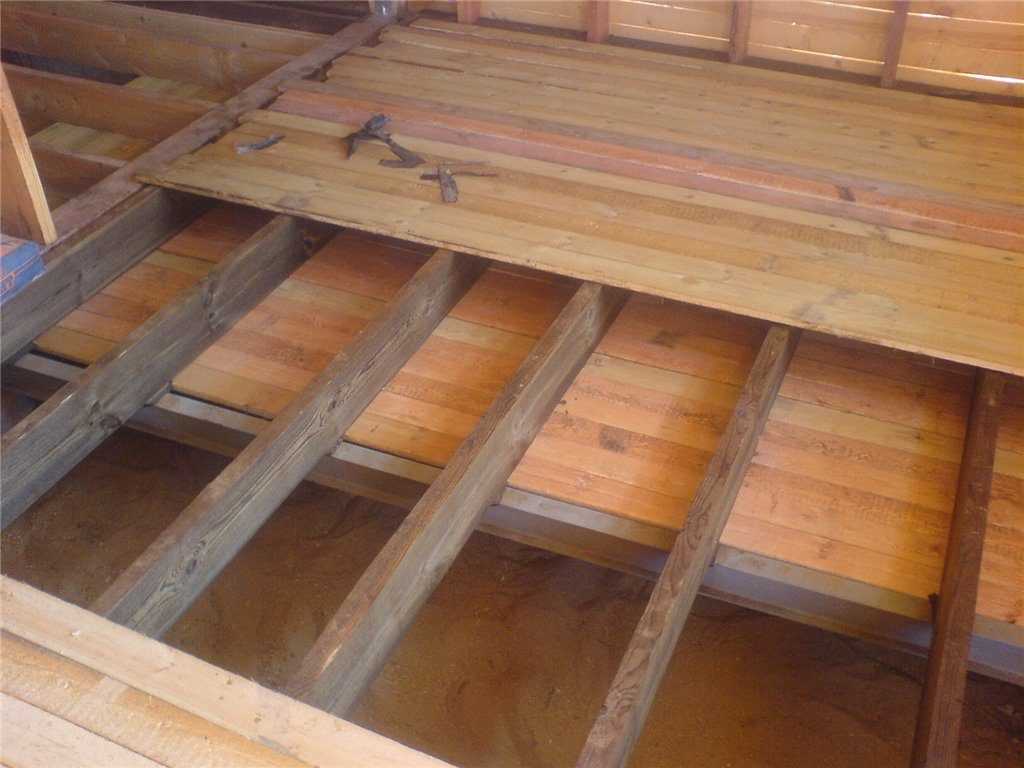

Звукоизоляция перекрытия песком

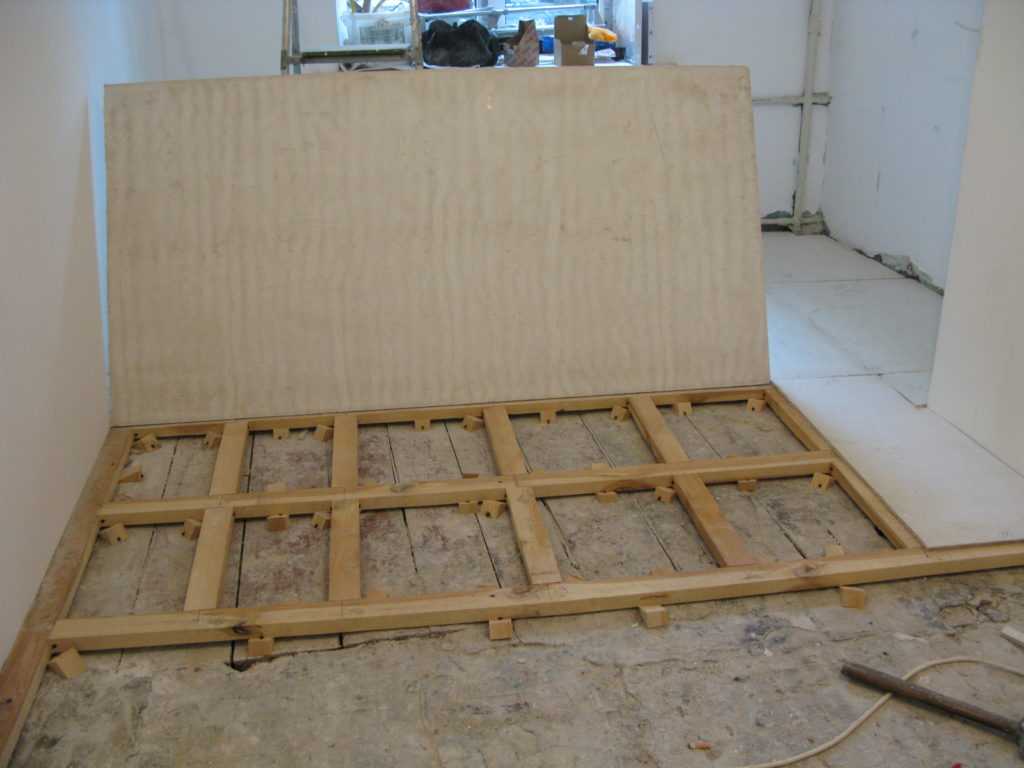

Черновой или плавающий пол?

Улучшить звукоизоляцию можно и при помощи чернового или плавающего пола. Но только улучшить, а не заменить. Черновой пол – это та самая фанера поверх поперечных досок по балкам или лагам. Поверх фанеры, покрывающей доски, укладывается войлок сплошным настилом, а затем – основной пол.

Плавающий пол – это дополнительная шумоизоляция, он тоже представляет собой слой из фанеры. Только в этом случае, фанера не крепится ничем, а просто лежит на войлочных полосках или сплошном текстильном настиле. Листы фанеры соединяются только между собой через нижнюю подкладную рейку. Этот способ исключает соприкосновение пола и балок. Подобным способом стелят покрытия в мансардах и на чердаках

Есть еще один способ улучшения защиты от звуков – увеличить толщину перекрытия.

На утепленный и изолированный от шума потолок нашить рейку по абрису балок. Вставить в промежутки волокнистую плиту. Подшить пароизоляцией и опять проложить гипсокартон, который будет для лицевой отделки. При такой технологии индекс Rw будет не менее 54, а показатель Lnw – не выше 66.

Комфорт в деревянном доме – это не только наслаждение природными материалами. Шумо-, эвуко- и теплоизоляция перекрытий из дерева создадут уютную и спокойную атмосферу в вашем доме.

Звукоизоляция деревянных перекрытий

>

Виды шумов и особенности их распространения

Рациональный выбор и установка средств звукоизоляции невозможны без четкого понимания природы возникновения и распространения шумов. Традиционно выделяют четыре основных вида шума, передача которых наиболее вероятна через деревянные перекрытия потолка:

  1. Ударный – связан с природой вибрационных звуков и первоначально распространяется в твердой среде. Примером ударного шума может служить стук каблуков, звук переставляемой мебели, падения предметов на пол и т. п.
  2. Акустический – является следствием воздействия внешних источников звука и первоначально распространяется в воздушной среде, а уже оттуда проникает в строительные материалы. Самые распространенные примеры акустических шумов – голоса и музыка.
  3. Смешанные – комбинируют оба предыдущих вида, то есть распространяются одновременно в структуре конструкционных материалов и воздушной среде. Самый известный пример – работа электроинструмента и некоторых бытовых приборов.
  4. Структурный – шум, зарождающийся в соединениях строительных конструкций вследствие их относительного осевого или линейного смещения относительно друг друга. Проще говоря, структурный шум – это скрипы, стуки и прочие звуки, возникающие в местах неплотной подгонки стройматериалов.

Важно! Следует помнить, что не существует универсальных звукоизоляционных материалов, применение которых будет одинаково эффективно против всех видов шумов и всех звуковых частот. Тем более, должного эффекта никак нельзя ожидать от типичных утеплительных материалов, а особенно – минеральной ваты и подобных.. Кроме того, важным фактором, от которого зависит интенсивность распространения звука, является наличие, частота и правильность монтажа поперечных лагов

В случае нарушения технологии их установки, тем более – при полном их отсутствии, возрастает вероятность появления структурных шумов, а остальные виды распространяются значительно интенсивнее за счет вибрации конструкционных материалов

Кроме того, важным фактором, от которого зависит интенсивность распространения звука, является наличие, частота и правильность монтажа поперечных лагов. В случае нарушения технологии их установки, тем более – при полном их отсутствии, возрастает вероятность появления структурных шумов, а остальные виды распространяются значительно интенсивнее за счет вибрации конструкционных материалов.

Нормативы по звукоизоляции перекрытий. Звукоизолирующие характеристики основных существующих перекрытий

Основным нормативным документом, регламентирующим звукоизоляционные свойства строительных конструкций, в настоящее время является актуализированная редакция СНиП-«Защита от шума» . Согласно данному СНиП индекс изоляции воздушного шума перекрытием между двумя квартирами должен быть не ниже Rw = 52 дБ, а индекс приведенного уровня ударного шума под перекрытием — не более Lnw = 60 дБ.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw = 52 дБ.

Но для плит конструкций толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw = 51 дБ. И это при том, что введенный еще в 1977 г. СНиП, впрочем, как и действующий, актуализированый в 2012 году СНиП,  устанавливает значение индекса изоляции воздушного шума перекрытием не менее Rw = 52 дБ!

Так или иначе, звукоизолирующая способность конструкции в отношении воздушного шума формируется на стадии заводского изготовления строительных элементов. И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в деревянных перекрытиях между квартирами дома. В настоящее время при строительстве «элитного» монолитного жилья категории А толщина межэтажных конструкций может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw = 55 дБ и выше.

При этом, когда дом уже построен, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит. Таким образом, если при строительстве дома был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума — показателем уровня приведенного ударного шума под перекрытием — дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых — никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты конструкции, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине полов (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Lnw = 74 дБ. Данное значение на серьезную величину не дотягивает до требований действующего СНиП, где уровень ударного шума должен быть не более Lnw = 60 дБ.

Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик конструкции, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше. При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую «топольную» машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция.

Классификация

Чтобы классифицировать шумоизоляцию, можно разделить все методики борьбы с проникновением шума на две части.

Звукоизоляция – отражает звук от стены или перекрытия, что существенно препятствуют проникновению шума за конструкцию. Такие свойства имеют плотные материалы (бетон, кирпич, гипсокартон и другие отражающее, звук, материалы) Способность отражать звук определяется в первую очередь толщиной материала. В строительстве при проектировании учитывают индекс отражения строительного материала. В среднем он составляет от 52 до 60 дБ.

Принято считать подходящими для изоляции материалами те, что имеют коэффициент звукопоглощения больше 0,4.

Такое сырье делится на три вида: мягкий, твердый, полужесткий.

  • Твердые материалы производят в основном из минеральной ваты. Для большего звукопоглощения в вату добавляют наполнители, такие как перлит, пемза, вермикулит. Эти материалы имеют коэффициент звукопоглощения в среднем 0,5. Плотность составляет около 300–400 кг/м3.
  • Мягкие материалы производят на основе стекловолокна, минеральной ваты, ваты, войлока и так далее. Коэффициент таких материалов колеблется от 0,7 до 0,95. Удельная масса до 70 кг/м3.
  • К полужестким материалам можно отнести стекловолокнистые плиты, минераловатные плиты, материалы с ячеистым строением (полиуретан, пенопласт и тому подобное). Такими материалами называются материалы с коэффициентом звукопоглощение от 0,5 до 0,75.
