Проектирование схемы вентиляции. Монтаж воздуховодов: соединение между собой, кепление к строительным конструкциям, особенности.

Способы очистки систем вентиляции и кондиционирования воздуха

Степень интенсивности загрязнений может существенно отличаться, с учетом этого подбирается наиболее подходящий способ удаления наслоений грязи. Выделяют 2 метода:

  1. Механическая очистка вентиляции. В данном случае налет на стенках в системе коммуникаций удаляется с помощью щеток и оборудования, которое оснащается чистящими насадками. Сила воздействия при этом будет разной, все зависит от мощности используемой техники. Главным недостатком данного метода очистки вентиляции считаются ограниченные возможности оборудования. Это значит, что не всегда насадка обеспечивает нужный результат. В сложных условиях налет частично или полностью остается на стенках каналов вентиляции.

  1. Применение химических реактивов. Это более действенный способ чистки. Его используют на объектах разного целевого назначения: общественных, жилых, промышленных. Во время чистки внутри каналов системы вентиляции разбрызгиваются специальные вещества, которые вступают в реакцию с загрязнениями. В результате происходит полное удаление наслоений. При этом возникает пена.

Очистка систем вентиляции часто производится посредством технологии, основанной на продувке вентиляционного канала сжатым воздухом. Это разновидность механического метода удаления загрязнений. В данном случае внутрь канала вентиляции подается струя сжатого воздуха существенной силы. Под давлением происходит отслойка жировых отложений.

Химический метод представлен двумя популярными вариантами:

  1. Криогенный бластинг. В данном случае используется сухой лед, который переходит из твердого состояния в газообразное, минуя фазу трансформации в жидкость.
  2. Применение горячей пены. Состав данного вещества может быть разным, но температура всегда равна +60°С. Метод считается условно безопасным, если предварительно был правильно приготовлен рабочий состав. Кроме того, он является наиболее экономичным.

Почему и чем загрязняется воздуховод?

В воздухе вокруг нас всегда находятся мелкие частицы мусора, которые могут попадать в вентканал. Для вытяжного воздуховода это:

  • пыль;
  • жир (который удаляет через кухонная вытяжка при готовке);
  • химические соединения, образующиеся при использовании бытовой химии (моющих средств, стирального порошка) и при курении;
  • в меньшей мере — прочие мелкие частицы, которые могут попасть в вентиляцию.

Поскольку воздух в квартире обычно чистый, то вытяжной вентканал загрязняется сравнительно медленнее, чем приточный.

Если речь идет о вентиляции приточной (идущей с улицы в помещение) — то тут скорость загрязнения будет ощутимо выше. Причина в том, что уличный воздух намного грязнее комнатного (если речь идет о городе).

Загрязненный жиром воздуховод

Помимо пыли, в нем содержатся:

  • пыльца;
  • вредные соединения от выхлопов автомобилей, выбросов промышленных предприятий.

Вдобавок каналы приточной вентиляции могут забиваться и более крупным мусором: листьями, тополиным пухом, мелкими насекомыми. Конечно, если на входе в воздуховод будет стоять вентиляционная решетка — то этого можно избежать, но воздух с массой примесей все равно будет проходить и загрязнять систему.

Что именно загрязняется быстрее всего?

Сечение у воздуховодов — даже в небольших частных постройках — достаточно большое, поэтому на прямых отрезках загрязнение хоть и идет, но очень медленно.

Куда быстрее загрязняются места, где мелким частицам есть за что «зацепиться»:

  • изгибы;
  • разветвления вентканалов;
  • перепады диаметра;
  • фильтры (имеется ввиду не сам фильтрующий элемент, а участки возле него, где корпус фильтра встраивается в вентсистему);
  • клапана;
  • вентиляторы;
  • теплообменники, нагреватели, охладители, увлажнители, осушители;
  • решетки, анемостаты, диффузоры.

Воздуховод до и после чистки

Вокруг этих мест грязь скапливается быстрее всего. Позже, когда на «проблемных» участках слой загрязнения уже образовался приличный — он начинает расширяться дальше по воздуховоду.

Чем опасно загрязнение воздуховодов?

Загрязнение вентиляции опасно по нескольким причинам:

  1. Уменьшается внутреннее сечение вентиляционного канала. Как следствие — через воздуховод проходит меньше воздуха.
  2. Ускоряется дальнейшее зарастание воздуховода пылью. Если мелкие частицы где-то смогли зацепиться — в этом месте отложения будут нарастать все быстрее и быстрее.
  3. Увеличивается нагрузка на вентиляторы, а значит — ускоряется их износ.
  4. Ухудшается микроклимат в помещении: повышается уровень влажности, в воздухе могут присутствовать вредоносные соединения, которые не могут быстро удаляться, в комнате становится жарче и душнее. Как следствие — это вредит и организму человека, и самому помещению (увеличивается риск появления грибка, плесени).
  5. Увеличивается риск размножения болезнетворных микроорганизмов, для которых грязная среда является благоприятной. Самое распространенное последствие у человека — это обострение аллергии.

Если речь идет о вентиляции не в квартире или доме, а на каком-то промышленном объекте, то отложение пыли в воздуховоде — еще и пожароопасно. Ведь пыль легко вспыхивает, а значит — в случае возгорания воздуховод может легко стать одним из путей распространения огня по зданию.

Особенно опасным такое возгорание может стать на объектах, где в рабочей зоне присутствуют какие-то горючие вещества (а значит — они будут откладываться и в вентиляционной системе). При этом учтите, что вспыхнуть пыль может не только от открытого огня: причиной может стать и искра, возникшая из-за статического заряда, который накопился воздуховодом.

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

При этом нужно учитывать:

  • Если вентиляционная труба находится рядом с дымовой, то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
  • При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
  • Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

При выборе трубы для сооружения вентиляции и определения ее месторасположения необходимо предусмотреть достаточное сопротивление ветру. Она должна выдерживать шторм в 10 баллов, что составляет 40-60 кг на 1 м2 поверхности.

Использование программного обеспечения

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

  • среднюю температуру внутри и снаружи;
  • геометрическую форму воздуховодов;
  • шероховатость внутренней поверхности, которая зависит от материала труб;
  • сопротивление движению воздуха.

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

В процессе расчета параметров вентиляционной трубы следует обращать внимание и на локальное сопротивление при циркуляции воздуха. Оно может возникать из-за наличия сеток, решеток, отводов и других особенностей конструкции. Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

Факторы, влияющие на дистанцию между плитой и вытяжкой

Вытяжка, расположенная над печью, должна втягивать в себя весь воздух с паром и не греться от горелок и стоящих на них кастрюль и сковородок. Расстояние от плиты определяется расчетным и экспериментальным путем. Основные факторы, влияющие на правильный выбор:

  • мощность агрегата;
  • принцип работы вытяжки;
  • тип варочной панели.

Расстояние между вытяжкой и газовой панелью по ГОСТу составляет 65–85 сантиметров. Над индукционной печкой вентиляционное оборудование можно опустить ниже, на расстояние 60–80 см.

Ширина нижней плоскости воздухозаборника определяется мощностью вентиляторов воздухоочистительного оборудования. В обязательном порядке учитываются размеры плиты. Отклонение от прямых углов по вертикали может быть в пределах 5–10° в боковую сторону воздухозаборника.

Большие размеры вентилирующего устройства будут мешать готовить. При меньших параметрах не будет захвата испарений по бокам, вследствие чего пар частично останется в помещении. Или же вентиляторы должны будут постоянно работать на предельных нагрузках. Поэтому вытяжку следует выбирать необходимой мощности для данного объема кухни.

Нормы на мощность вытяжки относительно объема кухни и минимальное расстояние ее над варочной панелью разработаны с условием максимального поглощения оборудованием системы вентиляции воздуха, который поднимается над печкой во время приготовления еды.

Одновременно воздухоочистительный прибор не должен греться от горелок. Если повесили вытяжку над газовой плитой низко, к теплу, выделяемому механизмом вентиляции при работе, добавится жар от горелок, поэтому оборудование быстро перегреется и выйдет из строя.

На минимальное расстояние влияет и конструкция вытяжек для кухни. Панели вертикальной и наклонной вентиляции монтируются позади плиты, норма их удаленности от верхнего края печки снижена до 35 см, поскольку нижний край не находится непосредственно над горелками, а смонтирован позади панели на определенной дистанции.

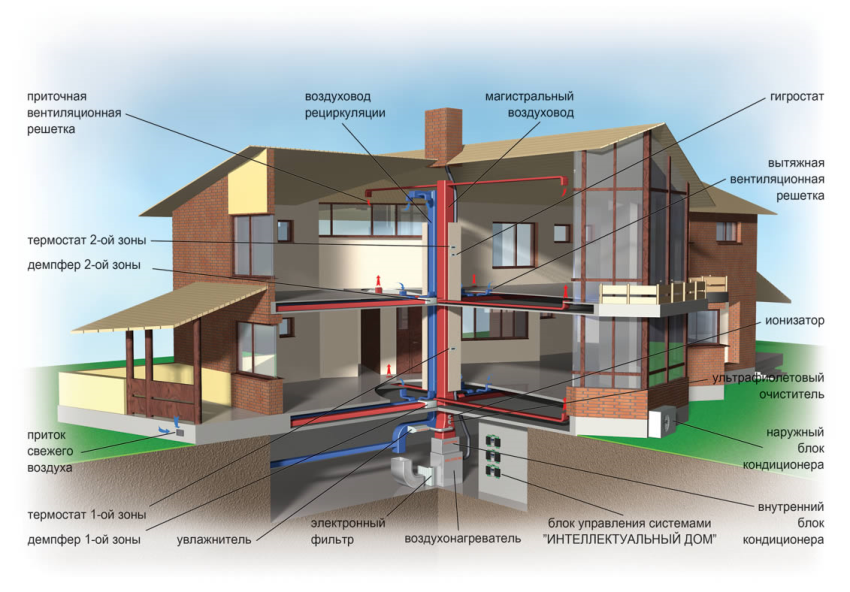

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

  • естественная;
  • принудительная;
  • приточно-вытяжная или смешанная.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

  • Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
  • Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Типы материалов для воздуховодов

Вернемся к главной теме – толщине стали. Вернее к тому, какая сталь используется для изготовления воздуховодов и что стоит иметь в виду при их выборе.

Помимо размера стенок коробов важно и то, какой материал использовать. Популярные разновидности:

  1. Нержавеющая сталь
  2. Оцинкованная нержавейка
  3. Алюминий
  4. Черная сталь

Первые 2 вида – это самые популярные материалы для производства воздуховодов. По степени прочности они оптимально подходят для вентиляционных систем на самых разных объектах, включая даже промышленные помещения с воздухом, насыщенным вредными веществами. Причем в наибольшей степени производители используют именно нержавеющую сталь. Она лучше оцинкованной стали, в частности, по длительности эксплуатации.

Алюминий также имеет свои преимущества. В первую очередь, это его гладкие поверхности, за счет чего воздушные потоки внутри короба передвигаются быстрее, как, кстати, и в пластиковых воздушных коробах. Мы сознательно не упомянули про пластик, поскольку в статье изначально речь шла о стали.

Воздуховоды из черной стали: особенности и преимущества

И, наконец, делают воздуховоды из черной стали. Они ставятся там, где нужно перегонять воздух с высокими температурами – выше 80 градусов Цельсия. Для изготовления воздуховодов применяют сталь холодного или горячего катания. Обычно такие устройства делают сварными. Сварка бывает ручной или полуавтоматической. Толщина стенок всегда разная – в этом отношении данные изделия можно ставить на разных объектах, в зависимости от параметров толщины.

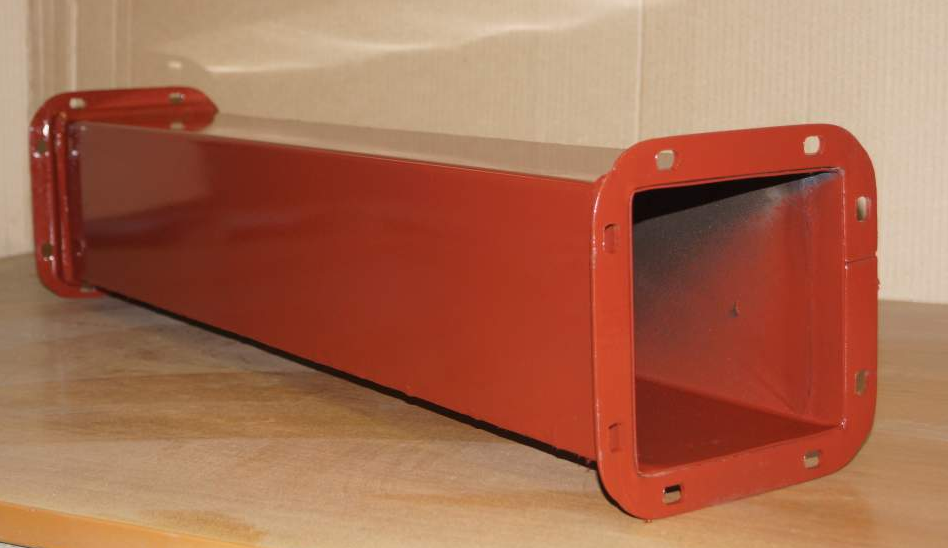

Классификация сварных воздуховодов из черной стали:

  • По типу – прямые, фасонные, нестандартные.
  • По форме сечения – круглые и прямоугольные (стандартные показатели).
  • По толщине – 1 мм, 1,2 мм, 1,5 мм, 2 мм, 3 мм и 4 мм.
  • По размеру фланцев – с уголком 25/4 или 32/4.

Кроме того, черная сталь имеет очень важное преимущество – огнестойкость. Есть и недостатки, как, к примеру, слабая коррозионная устойчивость

Но это легко устранимо с помощью специальной грунтовки.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м³/ч;
  • коттеджи – 500-2000 м³/ч;
  • офисы – 1000-10000 м³/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Статья по теме:

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

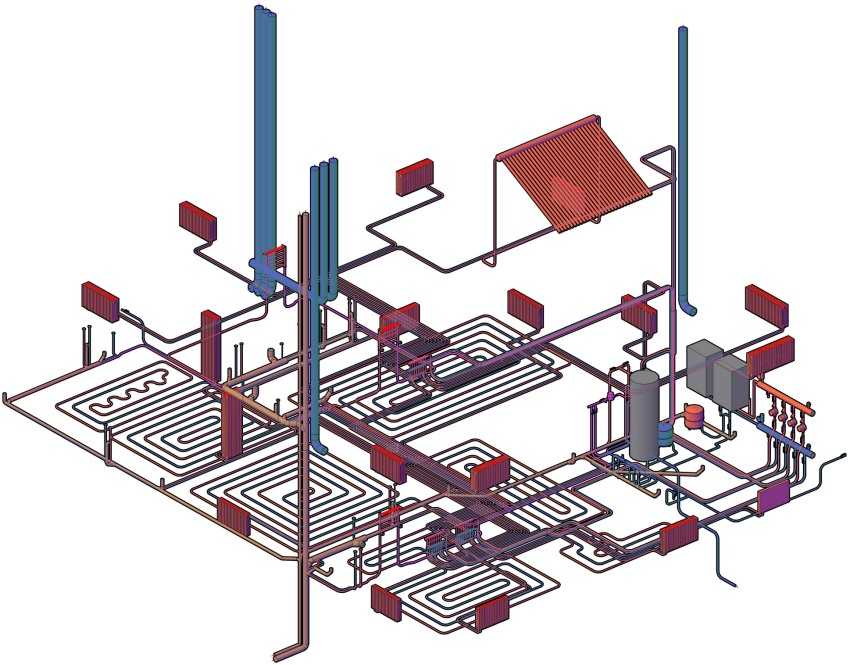

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Для чего необходима чистка воздуховодов?

Несомненно, чистый воздух является одной из основ жизнедеятельности человека. Естественная и принудительная вентиляция способствуют воздухообмену в помещении, делают пребывание в квартире комфортным и безопасным.

Однако увеличение количества грязевых отложений внутри воздуховодов неизбежно приводит к миграции мусора и патогенов в само жилье. Нежелательные частицы перемещаются в квартиру и незаметно отравляют здоровье всех обитателей.

А после удаления грязи со стен шахты и эффективной дезинфекции воздух, попадающий в квартиру, не приносит с собой вредные взвеси или болезнетворные бактерии. Естественная вентиляция и системы с принудительным вытягиванием воздуха начинают работать эффективнее, а само оборудование меньше подвергается износу.

Так выглядит вентканал многоэтажного дома спустя долгие годы эксплуатации. Мельчайшие частички пыли и вредные организмы попадают в жилые помещения с потоками воздуха

Загрязнение вентиляции чревато крайне нежелательными последствиями:

  1. Повышение уровня пожароопасности за счет скопления достаточно горючих частиц: пыли, паутины, наслоений жира.
  2. Снижение эффективности притока и оттока воздуха из-за уменьшения диаметра воздуховода.
  3. Более стремительный износ вентилирующих приспособлений из-за увеличения нагрузки на моторы и постоянный перегрев рабочих узлов.
  4. Ускорение образования последующих грязевых отложений: в каждом месте, где скопилось даже небольшое количество мусора, новая грязь будет оседать быстрее.
  5. Ухудшение общего микроклимата в помещении за счет плохой циркуляции воздуха, повышения уровня влажности и привычной температуры.
  6. Негативное влияние на здоровье человека из-за роста числа болезнетворных бактерий, грибков и аллергенов.

Кроме прямого влияния на здоровье грязный воздух с низким содержанием кислорода провоцирует снижение работоспособности, ускоряет утомляемость. Поэтому чистить вентканалы нужно не только дома: в офисах и иных помещениях с большим числом пребывающих людей нужно чаще проводить плановые обслуживающие мероприятия и дезинфекцию.

Необходимость осмотров

Постоянный контроль и плановые проверки состояния вентиляционной, кондиционирующей системы, необходимы для своевременного обнаружения технических проблем, корректировки их функционирования по нужным параметрам, для плановой замены расходных материалов. Как сложная система вентканалов промышленного сооружения, так же бытовой кондиционер должны регулярно и качественно обслуживаться. Это является неотъемлемым условием эксплуатации систем вентиляции и кондиционирования воздуха, поскольку неисправность оборудования или его неправильная работа могут угрожать здоровью людей и повлечь потерю больших средств.

Монтаж приточной вентиляции

Приточная вентиляция обеспечивает удаление из помещения уже отработанного воздуха и заменяет его свежим. Современное оборудование при этом производит фильтрацию и кондиционирование воздуха, в зависимости от ситуации охлаждает или подогревает его. Это обеспечивает санитарно-гигиенические условия, то есть чистоту воздуха, скорость его движения, относительную влажность и температуру в помещении.

Монтаж приточной системы вентиляции обеспечивает оптимальные для самочувствия и здоровья условия воздушной среды, которые отвечают требованиям санитарных норм и технологическим процессам. Данная вентиляция бывает двух видов: естественная и механическая приточная.

Первая не требует особенных материальных вложений и возводится одновременно со строительством дома. Механическую же применяют там, где недостаточно естественной вентиляции. В ней используются вентиляторы, регуляторы скорости и обратные клапаны.

Как именно прочищает вентиляцию?

Система естественной вентиляции в офисе или доме обслуживается с использованием простейших приспособлений, таких как гибкие канальные щетки, которые вытягивают пыль из шахт вентиляции.

Система механической вентиляции очищается и дезинфицируется целой бригадой специалистов. Всю систему осматривают, проверяют рабочие параметры, а после проверяют герметичность, и создают план проведения работ по очистке каждого участка. Для этого используют мощную технику, а именно щеточные машины, вакуумные установки, системы отслеживания работы по видеосвязи, боксы для фильтрации и прочее.

Здесь нужно выделить такие факторы:

  • К разным участкам отключенной системы в порядке очередности подключают щеточные машины, которые вычищают все засоры внутри воздуховода, а с противоположной стороны работает вакуумная машинка, которая всасывает в себя всю пыль в фильтр-бокс. Неочищенный воздух проходит через фильтры тонкой и грубой очистки.
  • Чтобы удалить жировые загрязнения в системе вентиляции ресторанов, баров и кафе, используют щелочные растворы, парогенераторы или пеногенераторы.
  • Для контроля чистоты используют видеокамеры.
  • Проводят местные смывы со всех стенок по наличию загрязнений и определяют степень загрязнения. По этому анализу подбирают дезинфекцию и проводят распыления раствора на все внутренние стенки воздуховода.
  • Очищение и дезинфекцию воздуховодов в вентиляции, а также поверхности клапанов и лопастей вентилятора и глушителей шума проводят вручную.
  • Когда работы окончены, систему запускают и проводят работоспособность, а все результаты документируются.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

  • Круглого сечения.
  • Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

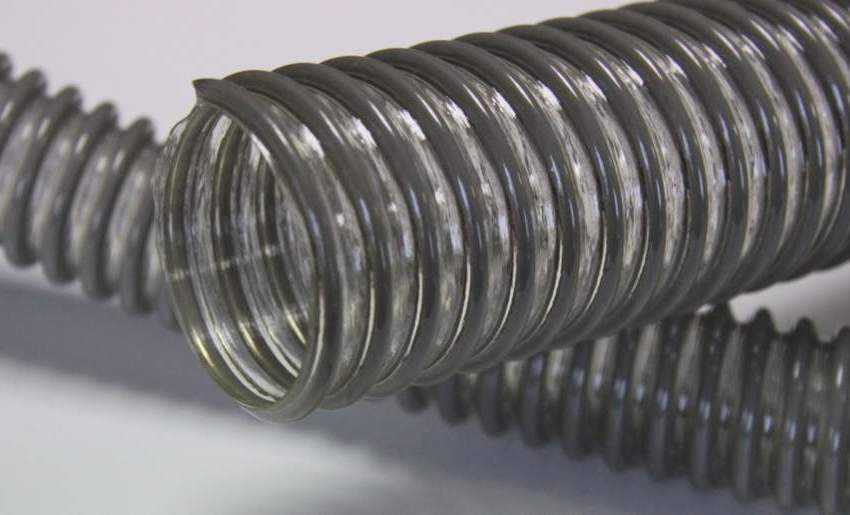

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

  • 100 мм;
  • 125 мм;
  • 150 мм;
  • 200 мм.
    И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

  • высота — 55 мм, 60 мм;
  • ширина — 110 мм, 122 мм, 204 мм;
  • длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
  • толщина стенки — 2-8 мм.
    Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Лицензия на обслуживание вентиляции

лицензированная компания предоставляет качественные услуги

Все лица и организации, занимающиеся сервисным обслуживанием вентиляционных систем, согласно федеральному закону «О лицензировании отдельных видов деятельности» должны получить лицензию.

Для получения лицензии на обслуживание систем вентиляции требуется подать следующие документы:

  1. Копия устава, заверенная нотариусом.
  2. Копия учредительного договора, заверенная нотариусом.
  3. Копия свидетельства о выдаче ОГРН, заверенная нотариусом.
  4. Копия свидетельства о выдаче ИНН/КПП, заверенная нотариусом.
  5. Копия свидетельства об изменениях в Единый Государственный Реестр Юридических Лиц, заверенная нотариусом.
  6. Копия справки о присвоении кода ОКВЭД из Госкомстата, заверенная нотариусом.
  7. Выписка из госреестра, полученная не более чем за 14 дней, заверенная нотариусом.
  8. Копии документов об изменении в уставной документации, назначении гендиректора, создании предприятия.
  9. Копия или подлинник договора аренды или документ о праве собственности на занимаемое помещение.
  10. Копия документа об образовании гендиректора.
  11. Копии документов об образовании специалистов.
  12. Расчетные счета.
  13. Данные паспортов специалистов и гендиректора.

Форма лицензии на обслуживание внутридомовой вентиляции стандартна.

Документы для получения лицензии на обслуживание внутридомовой и других видов вентиляции рассматриваются от 30 до 45 дней. После получения лицензии организация может обслуживать вентиляцию в любом субъекте федерации.

Соединители и фитинги

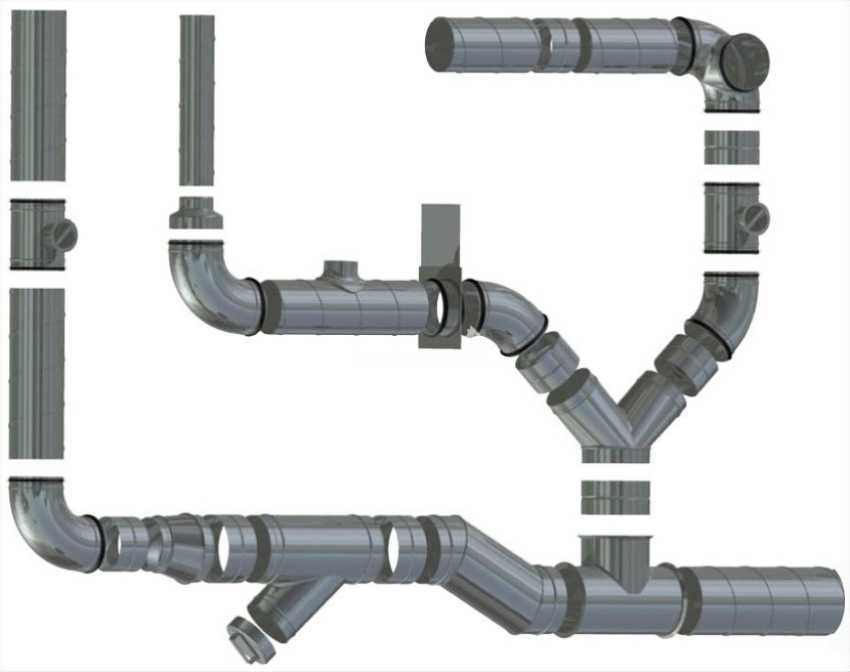

Для сборки пластиковых воздуховодов в единую вентиляционную систему применяются различные элементы:

  • соединитель прямой — с помощью прямых деталей собираются прямые линии воздухообменной системы одного диаметра или сечения,
  • колено 90º Соединяет воздуховоды одного типоразмера под прямым углом,
  • переходник прямой для круглых и прямоугольных каналов. Применяется для соединения секций вентсистемы круглого и плоского профиля,
  • соединительный элемент с клапаном — устройство, предотвращающее чрезмерное охлаждение помещения, проникновение неприятного запаха из центрального вентиляционного канала многоквартирного дома,
  • плоский переход — для соединения прямоугольных каналов с изделиями разных размеров поперечного сечения,
  • переход «круг — прямоугольник» является соединительным узлом для стыковки каналов разной формы сечения,
  • плоский тройник — соединяет два ответвления с основной линией,
  • крестовина — соединяет три ответвления с основной магистралью,
  • соединитель универсальный — применяется для изменения направления трассы в горизонтальной плоскости под углом в диапазоне от 3º до 48º,
  • решётка защитно — декоративная — используется для оформления отверстий на торцах трассы,
  • пластина — элемент, оснащённый фланцем. Фиксируется к стене с помощью саморезов, применяется подсоединения к отверстию центрального вентиляционного канала,
  • редуктор — ставится в местах стыковки труб одной конфигурации, но разных размеров,
  • кронштейны — используется для крепления канала к поверхностям стен и перекрытий.

Выводы и полезное видео по теме

Схема вентиляции для типовых помещений. Правила устройства приточной и вытяжной вентиляции:

Монтаж канальных систем воздуховодов и выбор их сечения. Применение рекуператоров тепла:

Расчет необходимого объема оборота воздуха, составление плана вентиляции и ее монтаж можно полностью или частично выполнить самостоятельно. При заказе таких услуг у специалистов, понимание нюансов этих процедур позволит проконтролировать качество выполняемых работ.

Хотите поделиться собственным опытом в проектировании и устройстве вентиляции в загородном доме или на даче? Располагаете информацией, которая будет полезна заинтересованным посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
