Водоснабжение частного дома из колодца: особенности монтажа системы

Принцип разводки труб по дому

Разводка по дому труб бывает:

Последовательная.
Параллельная.

От основной трубы делают отводки к сантехнике, потом при помощи тройников ветки ведут к точкам подключения.

Коллекторное (параллельное)

Заключается в прокладке от главной трубы отдельных труб к точкам разбора воды. Потребуются отдельные ветви для горячего и холодного водоснабжения.

Для холодной воды коллектор делают рядом с главным вводом, а горячий – около водонагревателя (колонки). Перед обоими коллекторами ставят фильтры очистки и редуктор давления.

Принцип подачи воды

Горячее и холодное водоснабжение в доме может быть:

С «глухой» разводкой. Труба заканчивается тупиком на последней водоразборной точке. Существенный минус – небольшое давление в конце трубы, медленное поступление воды.

С циркулярной разводкой. Монтируется круговая подача воды, она особо оправдана при подаче воды из колонки (горячая). Так можно сохранить хороший напор и температуру.

Специалисты советуют комбинированный вариант: холодную воду пускают по глухой разводке, горячую – по циркулярной.

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Необходимое оборудование

Когда человек уже определился с выбором источника, тогда с уверенностью можно приступать к составлению расчетов и чертежей. Первое, что нужно сделать – это определиться с выбором оборудования.

Насос

Для начала нужен насос, который является как «мозгом», так и «сердцем» системы водоснабжения. Поэтому на его покупке не стоит экономить. Выбирать насос необходимо с расчетом динамического уровня воды плюс сорок метров и плюс 20%, чтобы увеличить давление.

Трубы

Они являются «артериями», без которых невозможно подать воду в кран. Для не очень глубоких скважин, а также для укладки в землю подойдут полипропиленовые трубы. Они выдерживают давление до десяти атмосфер. А те, которые предназначены для и холодной, и горячей воды, выдерживают уровень давления до двадцати атмосфер. Покупая трубы для водоснабжения нужно учесть и другие тонкости.

Вот основные моменты, на которые стоит обратить внимание:

Если взять трубы, имеющие толстые стенки, то они могут немного заузить проход, и насос будет от этого работать с большей нагрузкой.
Производя монтажные работы своими руками, нужно с особым вниманием следить за запайками, чтобы не пришлось вынимать весь ствол с насосом, полным воды.
При сильных морозах работать с трубами невозможно.
Муфты нужно покупать от того же производителя, что и трубы.

Обязательно необходимо ознакомиться с инструкцией по эксплуатации, чтобы знать, сколько нужно нагревать и охлаждать их.
Нельзя паять грязные или мокрые трубы, их нужно очистить и высушить, и лишь затем приступать к работе.
Если соединения комбинированные, то устанавливать их нужно на лен и герметик.
Испытывать трубы под давлением нужно, только установив и загрузив насос на глубину.

Металлические фитинги

Это неотъемлемые элементы системы водоснабжения. К ним относятся обратный клапан, который устанавливается на самом выходе насоса, металлические или пластиковые вентили, разные муфты, тройники и другие элементы.

Трос страховочный

Сам насос буквально висит на трубах, а трос используется как страховка, а также помогает при опускании и поднятии его. Чем глубже будет находиться насос, тем толще должен быть диаметр троса. Если глубина расположения около тридцати метров, то трос должен быть диаметром до 3 миллиметров. Более тридцати метров – диаметр троса должен быть до 5 миллиметров.

Гидроаккумулятор

Покупая мембранный бак, необходимо рассчитывать количество людей, которые проживают в доме. Обычно покупается бак на 50 литров.

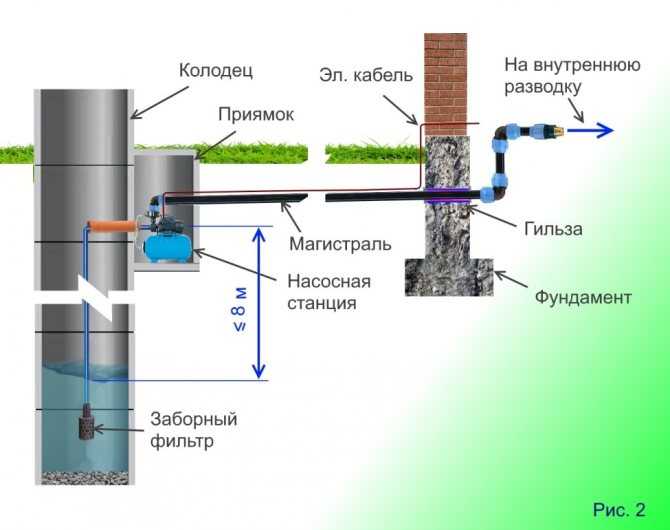

Наружный и внутренний водопровод

Если выбор между накопительным баком и насосной станцией сделан, пора приступать к выполнению необходимого комплекса работ. Независимо от выбранной системы нужно выполнить монтаж водопроводной системы, а именно ее наружной и внутренней частей.

Снаружи следует выкопать траншею с таким расчетом, чтобы труба пролегала ниже уровня промерзания грунта в этой конкретной местности. При этом соблюдают уклон в размере 3 см на каждый метр магистрали.

Для утепления водопроводной трубы, расположенной выше уровня земли, можно использовать как обычную минеральную вату, так и современные теплоизоляционные материалы

Трубу на участке выше горизонта промерзания до входа в дом обязательно следует утеплить. В тех случаях, когда трубопровод проложен выше горизонта сезонного промерзания, проблему решают с помощью греющего кабеля. В траншее под трубопровод удобно разместить электрокабель насоса. Если его длины не хватают, кабель можно “нарастить”.

Но поручать эту операцию лучше всего опытному электрику, поскольку в случае поломки придется выполнять масштабные земляные работы или даже полностью заменять часть испорченного оборудования.

Для наружного водопровода вполне подходят трубы из пластика. Траншею подводят к колодцу, в его стенке делают отверстие, через которое вводят трубу. Ветку трубопровода внутри колодца наращивают с помощью фитингов, которые заодно обеспечат необходимое для стабильного тока воды сечение.

Если в схему водопровода включен погружной насос, его присоединяют к краю трубы и опускают в колодец. Если качать воду будет насосная станция, край трубы оснащают фильтром и обратным клапаном.

Расстояние между дном колодца и самой нижней точкой насосной системы должно быть не менее метра, чтобы взмученные работой машины песчинки не попадали в нее.

Отверстие вокруг входа трубы тщательно заделывают цементным раствором. Чтобы предотвратить попадание в систему песка и грязи, на нижний конец трубы ставят обычный фильтр в виде сетки.

Для прокладки наружной части водопровода следует выкопать траншею достаточной глубины, чтобы предотвратить замерзание труб в зимний период

В дно колодца вбивают длинный штырь. К нему прикрепляют трубу, чтобы надежно зафиксировать ее положение. Другой конец трубы соединяют с гидроаккумулятором или накопительным баком, в зависимости от типа выбранной системы.

После того, как траншея будет закопана, вокруг колодца следует выполнить монтаж глиняного замка со следующими параметрами: глубина – 40-50 см, радиус – около 150 см. Замок защитит колодец от проникновения талых и грунтовых вод.

В дом водопровод вводят таким образом, чтобы это место было скрыто под полом. Для этого необходимо частично раскопать фундамент, чтобы сделать в нем отверстие.

Монтаж внутреннего водопровода можно выполнить из металлических труб, но владельцы загородных домов практически всегда выбирают современные пластиковые конструкции. Они и весят легче, и монтировать их проще.

Необходим паяльник для труб ПВХ, с помощью которого концы труб нагревают и надежно соединяют. Такую пайку может самостоятельно выполнить даже начинающий мастер, однако следует познакомиться с распространенными ошибками при пайке ПВХ-труб, чтобы обеспечить действительно надежное соединение.

Вот несколько полезных правил:

работы по пайке следует выполнять в чистом помещении;
места соединения, как и трубы в целом следует тщательно очистить от любых загрязнений;
любая влага с наружной и внутренней части труб должна быть тщательно удалена;
не следует долго держать трубы на паяльнике, чтобы избежать их перегрева;
прогретые трубы следует сразу же соединить и удерживать в правильном положении несколько секунд, чтобы предотвратить деформацию в месте соединения;
возможные оплывы и излишек материала лучше удалять после остывания труб.

При соблюдении этих правил получается действительно надежное и долговечное соединение. Если же пайка выполнена некачественно, вскоре такое соединение может дать течь, что приведет к необходимости масштабных ремонтных работ.

Способы устройства зимнего водопровода

Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:

Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.

Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.

Способ № 1 — ниже глубины промерзания

Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.

Также стоит учитывать, что периодически случаются и очень холодные зимы, когда грунт промерзает ниже. Исходя из этого, становится понятно, что прокладка труб должна производиться на глубину, равную глубине промерзания грунта в регионе плюс 20 – 30 см.

Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.

На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.

Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.

Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.

Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе

Кроме проблемы с выбором труб такой способ устройства зимнего водопровода имеет ещё несколько недостатков:

при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
сложность поиска поврежденного участка трубопровода;
вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.

Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.

Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.

При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине

Способ № 2 — утепление водопровода

При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.

Для северных регионов целесообразным будет произвести облицовку траншеи кирпичом или ячеистыми бетонными блоками для повышения показателей теплосохранения.

Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.

Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.

Какой утеплитель использовать? Здесь возможны два варианта:

жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).

При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции

Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.

Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.

Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб

Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.

Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.

Строительство комплекса подачи воды

После приобретения основных составляющих частей системы приступают к прокладке трубопровода, который делится на внутридомовой и внешний. Последовательность выполнения работ по сооружению системы водоснабжения:

Копают канаву глубиной не меньше величины промерзания грунта с уклоном от дома к колодцу 3% (понижение 3 см на 1 м длины). В месте примыкания канавы к стенке крепь просверливают и в отверстие вводят конец трубы. При наличии перед входом в дом наружных участков магистрали, их утепляют минеральной ватой.
По стволу колодца трассу опускают посредством фитингов, подсоединив насос, если он погружной. Для системы с поверхностной помпой конец трубы оборудуют обратным клапаном и водозаборным фильтром. Расстояние от забоя до всасывающего устройства устанавливают 1 м.
Выполняют монтаж внутреннего трубопровода от накопительного бака к расходным точкам, намеченным при составлении схемы. Эта часть работы, как и монтаж ёмкости, может выполняться одновременно со строительством траншеи, прокладкой труб и кабеля. Внешнюю магистраль стыкуют с внутридомовой частью, ведущей накопительному баку или гидроаккумулятору, если это предусмотрено схемой водоснабжения. Проход через фундамент оформляют, частично откопав его подземную составляющую.
Траншею закрывают, а вокруг колодца для исключения просачивания грунтовых вод монтируют глиняный замок. Размеры защитного устройства: радиус 150 см, глубина заложения — 50 сантиметров.
На случай аварии в самых низких точках системы устанавливают сливные краны. Это даёт возможность при необходимости полностью удалить воду из труб.

После того как вся конструкция будет собрана, её необходимо отрегулировать: частые включения насоса происходят из-за протечек в сети или неплотного прилегания клапана. По окончании отладки система будет исправно работать продолжительное время, если не забывать проводить профилактические осмотры и чистки оборудования. Провести воду в дом из колодца всегда есть возможность — главное, правильно все рассчитать и обзавестись необходимыми инструментами.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения — схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».
