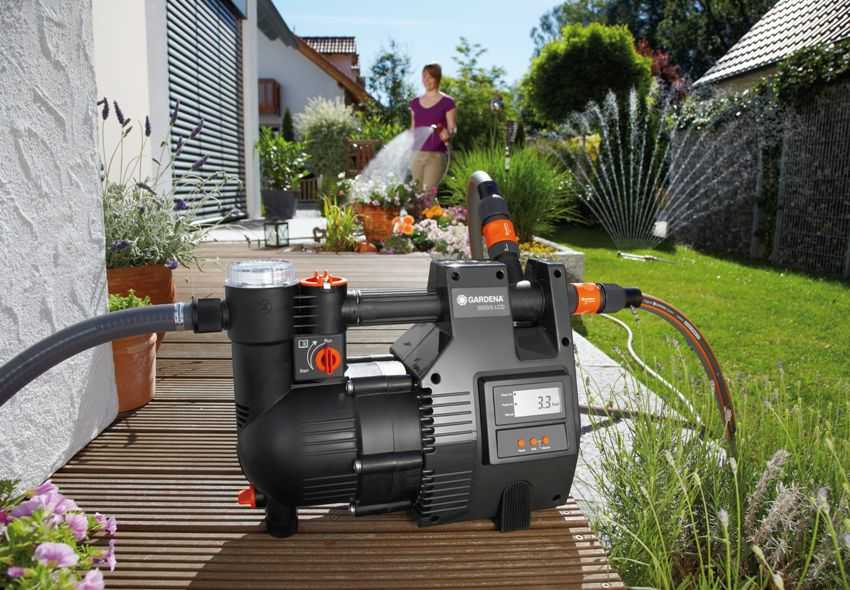

Насосная станция для дачи

Цены на сами станции

Цены разные. Чем выше производительность, тем актуальнее узел. Правда, стоимость покупки растет. Поставщики, проверенные временем, даже при меньшей мощности будут стоить дорого. Их надежность касается не только корпуса, но и мембраны внутри, минимально издаваемого шума, производительности в высоких пределах.

Узлы с такими параметрами оценивают в 4000 руб. Есть модели дороже, например Джилекс Джамбо 70/50 обойдётся в районе 11000. Это чуть ли не лучшая насосная станция для частного дома по отзывам. Она способна выдавать 4 кубометра в час и закачивать из колодца величиной до 11 метров.

Выполнив монтаж в приямке, она сможет отдавать воду до 50 метров. Это довольно много по меркам предложений рынка. Потребление такой системы составляет до полутора киловатт, что не сильно ударит по бюджету во время работы.

Покупать дешёвый комплект не стоит. Если он подойдет, то для дачи, работая несколько раз за неделю. Иначе вы перегрузите систему, она сгорит, что приведет к не восстановлению за свой счет.  Старайтесь  запастись мощностью узла до 30%. На реле экономить нельзя. Если оно не сработает, авария приведет к порыву мембраны бака, а также к разрыву труб. Этот ремонт более дорогостоящий, нежели первоначально вложиться в покупку проверенного оборудования.

Покупайте и ставьте манометр. Он поможет следить за уровнем давления жидкости, а также важен для первоначальной настройки системы. После года работы он поможет сверить параметры работы станции и произвести их регулировку. Для регулировки снимается корпус реле, и подкручиваются пружины по часовой стрелке с шагом в половину оборота.

Устройство и принцип работы насосной станции

Отличается ли чем-нибудь насосная станция от обычного электронасоса и, если да, в чем ее преимущества?

Во-первых, насосная станция способна обеспечить хороший напор, необходимый для полноценного снабжения водой дома и участка.

Во-вторых, система эта полностью автоматизирована и может работать без постоянного контроля со стороны владельца – один раз смонтировал, и можно не вспоминать о ней, пока не придет срок профилактического осмотра и проверки.

Осознанный выбор насосной станции будет невозможен, если не уделить должного внимания ее устройству и базовым составляющим.

Основными конструкционными элементами насосной станции являются соединенные между собой поверхностный насос и гидроаккумулятор (напорный гидробак), а также автоматическое реле давления, управляющее работой насоса. Для автономного функционирования системы этого недостаточно

Но о назначении и устройстве дополнительных компонентов мы поговорим чуть позже, сейчас же сосредоточим свое внимание именно на основных элементах конструкции

Устройство насосной станции

1. Электрический блок.2. Выходной штуцер.3. Входной штуцер.

4. Электродвигатель.5. Манометр.6. Реле давления.

7. Шланг соединяющий помпу и ресивер.8. Гидроаккумулятор.9. Ножки для крепления.

«Сердцем» насосной станции является насос. Конструкционный тип используемого насоса может быть практически любой – вихревой, роторный, винтовой, осевой и т.д. – но для бытового водоснабжения, как правило, используют насосы центробежного типа, отличающиеся простотой конструкции и высоким КПД.

Второй важный конструкционный элемент насосной станции – гидроаккумулятор – представляет собой, по сути, накопительный бак (что собственно и следует из его названия). Однако назначение гидроаккумулятора заключается не только в накапливании закаченной воды.

Без этого элемента насос бы включался/выключался слишком часто – каждый раз, когда пользователь повернет кран на своем смесителе. Отсутствие гидроаккумулятора негативно сказалось бы и на напоре воды в системе – вода то текла бы из крана тонкой струйкой, то хлестала бы слишком бурным потоком.

Как насос, гидроаккумулятор и реле давления, собранные воедино, способны в автоматическом режиме обеспечивать нас водой?

Разберемся в принципе действия насосной станции.

Насос при включении начинает закачивать воду, заполняя ею накопительный бак. Давление в системе при этом постепенно возрастает. Работать насос будет до тех пор, пока давление не достигнет верхнего порогового значения. При достижении заданного максимума давления сработает реле, и насос выключится.

Что произойдет, когда пользователь откроет кран на кухне или начнет принимать душ? Водопотребление приведет к постепенному опорожнению гидроаккумулятора, а значит, и к снижению давления в системе. Когда давление упадет ниже установленного минимума, реле автоматически включит насос, и он начнет вновь закачивать воду, компенсируя ее расход и нагнетая давление до верхнего порогового значения.

Верхний и нижний пороги, при которых срабатывает реле давления, устанавливаются на заводе. Пользователь, однако, имеет возможность внести небольшие коррективы в работу реле. Необходимость в этом может возникнуть, например, если требуется увеличить напор воды в системе.

Благодаря тому, что насос, входящий в состав насосной станции не работает непрерывно, а включается лишь время от времени, износ оборудования минимализирован.

Небольшое видео показывающее принцип работы насосной станции:

Как подключить

Как  своими руками установить  и подключить насосную станцию?

Место

Она может быть установлена:

В кессоне скважины;

Насос установлен в кессоне

В утепленном домике, построенном над колодцем;

Станция стоит непосредственно над колодцем

В подвале или цокольном этаже дачного дома (разумеется, при небольшом удалении от источника воды).

Главное требование к месту установки насоса — положительная температура. Замерзание воды в мембранном баке или рабочей камере будет означать досрочное завершение карьеры насосной станции.

Питание

Абсолютное большинство насосных станцией начального уровня питаются от одной фазы и подключаются к обычной розетке. Минимальное сечение медной проводки — 2х1,5 мм2. Заземление не обязательно, но желательно.

В большинстве случаев станция снабжается шнуром питания с обычной евровилкой

Всасывающая труба

Она подключается к всасывающему патрубку насоса через фитинг или переходник.

К всасывающей трубе есть два обязательных требования:

1. Она должна иметь жесткие или армированные стенки. Если вы попытаетесь использовать в роли всасывающего обычный садовый шланг — при запуске насоса он будет мгновенно сплющен атмосферным давлением;

Шланг армирован стальной проволокой

1. Ее диаметр не должен быть меньше размера входного патрубка на рабочей камере насоса, иначе она станет ограничивать производительность станции.

На конце всасывающей трубы ставят обратный клапан.

Клапан на конце шланга

При подаче воды из источника с существенным количеством взвесей или песка он снабжается сетчатым фильтром. Функция клапана — не дать воде вылиться из мембранного бачка и водопровода после остановки насоса.

Дюймовый клапан с сеткой

Емкость

Как организовать с помощью насосной станции подачу воды из накопительной емкости?

• Бак устанавливается в любом теплом помещении с прочным основанием (как правило, в цокольном этаже, подполе или подвале дома);
• Чуть выше дна емкости монтируется врезка (латунная или нержавеющая) с таким же диаметром, что и у входного патрубка станции;

Латунная врезка для бака

• Врезка снабжается краном, позволяющим отсечь насос от емкости;
• На входном патрубке насоса устанавливается обратный клапан. Стрелка на его корпусе должна указывать на насос. Как и в случае с всасывающей трубой, он предотвратит обратный ток воды при остановке рабочего колеса.

Вода подается в водопровод из установленного в подвале бака

Водопровод

Автоматические станции не нуждаются в дополнительном регулирующем оборудовании и подключаются непосредственно к водопроводу. Если вы используете керамические смесители (с картриджами или поворачивающимися на 180 градусов кранбуксами), ввод желательно снабдить фильтром механической очистки: взвеси и песок губительны для керамики.

Механический фильтр на вводе воды в дом

Осмотический фильтр для приготовления питьевой воды

Эжектор

Эжектор соединяется с насосом двумя трубами — всасывающей и напорной. В роли напорной обычно используют трубу ПНД (из полиэтилена низкого давления).

Тонкость в установке эжектора лишь одна: если он снабжен длинным пластиковым раструбом на выходе для подключения всасывающей трубы, между фитингом-переходником на ПНД трубу или шланг  и эжектором стоит установить латунный или оцинкованный патрубок. Он защитит раструб от поломки при перегибе всасывающей магистрали.

Так эжектор подключается к напорной и всасывающей трубам

Дополнения и аксессуары

Безопасную и долгую работу насосной станции обеспечивают следующие дополнения:

• Обратный клапан, обеспечивающий безопасную эксплуатацию и длительный срок службы оборудования;
• Съемный входной фильтр, защищающий НС от загрязнения.

Благодаря тому, что у всех изготовителей оборудование имеет одинаковые дюймовые разъемы, проблем подключения этих важных насосных «аксессуаров» не возникает. Всасывающий шланг рекомендуем выбрать жесткий, гофрированный, армированный, чтобы под давлением он не деформировался. А еще лучше использовать трубу подходящего размера с соответствующим разъемом для подключения к насосу.

Цена на работу по установке станции

Собрать станцию без помощи кого-либо, можно. Но, если вы решили пригласить специалиста, будьте готовы заплатить кругленькую сумму. Цена на монтаж большая и определяется из расчета. Выгоднее ставить узел в сборе, с предустановленным насосом на гидробак. За это нередко можно заплатить до 5000 руб., вот только что вода в дом должна быть  уже подведена. Стоимость варьируется сложностью работы, количеством подключаемых расходников.

Касательно установки, когда насос опущен под землю, то такая услуга наиболее дорогая. Она предполагает опускание на глубину, да и последующий монтаж крышки обсадки, подключение шланга к насосу, прокладку кабеля, использование гидробака. Наем специалиста обойдется до 7000 рублей, включительно.

Монтаж влетит в копеечку, применяя в работе паяльник для труб ПНД. Резьбовое соединение обходятся дешевле, но оно менее надежно. Соединениях удобно разбирать, ремонтировать и выполнять обслуживание. Риск заплатить дороже включает в себя обустройство приямка.

Это земляные работы, в том числе работа спецтехники по подъему колец. Чтобы сэкономить и сделать работу самому рекомендуется обустроить приямок из красного рядового кирпича. В  любом случае, нахождение станции на улице предполагает утепление, иначе она замерзнет.

Как выбрать насосную станцию для дачи

Перед принятием решения о выборе насосной станции необходимо знать, на какие технические характеристики устройства стоит обращать внимание при покупке. Самое решающее значение из них имеют мощность, напор и производительность

Для дачи достаточно станции, обладающей мощностью от 0,6 до 1,5 кВт. Зависимость производительности и напора друг от друга может быть изображена в графическом виде, что и делают производители, помещая такие графики в паспорт устройства. Производительность измеряют обычно в м?/ч, в то время, как напор в метрах столба воды или атмосферах (для справки 1 атм = 9,8 м вод.ст.).

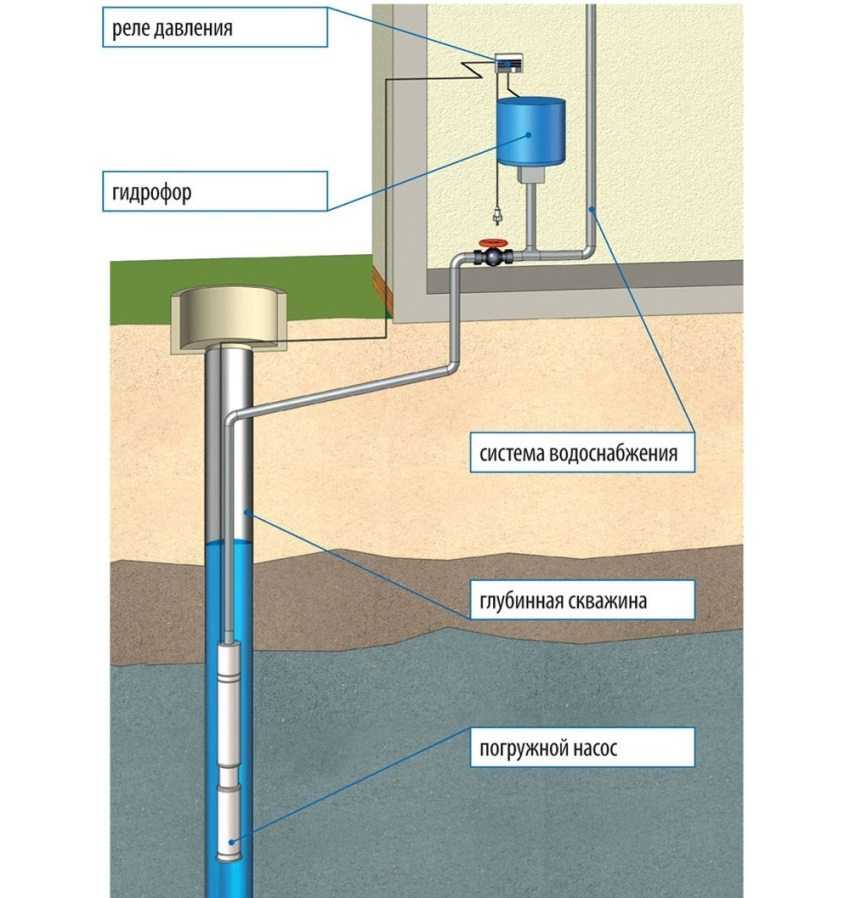

Устройство насосной станции погружного типа

Многие станции оборудуются защитными устройствами, имеющими вид датчиков, которые способны отключать устройство при перегреве или, так называемом, «сухом ходе», когда в системе отсутствует вода. Это делает стоимость станции выше, но и предполагает ее более безопасное использование. В комплекте обычно имеется обратный клапан и фильтр для воды. При их отсутствии, приобретение и установка данных элементов обязательна.

Другие критерии выбора насосной станции

Перед выбором агрегата следует провести определенный анализ текущих условий. В частности, надо выяснить: какой тип источника для водоснабжения будет использоваться – скважина либо колодец, их глубину и объем имеющихся запасов воды, максимально возможный расход воды и потребность в ней.

Выбирая мощность насосной станции — следует ориентироваться на задачи, для выполнения которых она приобретается

Теперь можно с уверенностью приступать к выбору нужного устройства по следующим нормативам:

• уровень до 8 м – подойдет станция с поверхностным насосом. Этот показатель больше – альтернативы глубинному насосу нет;
• по техническим характеристикам подбираем оборудование, которое будет удовлетворять всем требованиям по высоте подъема воды, максимальному ее расходу и достаточности давления в системе. К этому нужно приплюсовать от 10 до 20% мощности на гидравлические потери в фильтрах и различной запорной арматуре;
• подбор гидроаккумулятора по его объему осуществляется на основании того, сколько вам нужно воды при отсутствии электричества. На семью вполне приемлемым вариантом является приобретение устройства с емкостью в 50 л, а для одной персоны достаточно 24 л. От величины емкости зависит и ресурс насоса, так как включаться он будет тем реже, чем она больше.

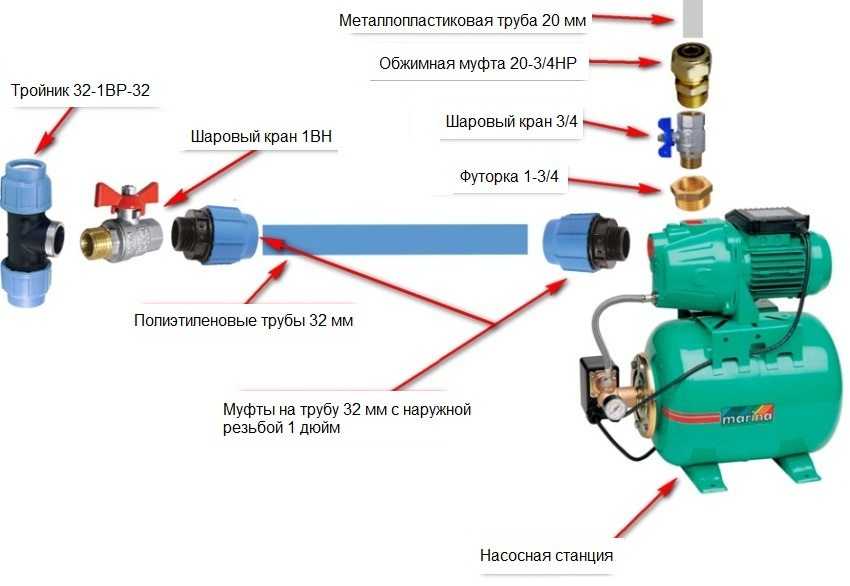

Схема сборки и подключения насосной станции

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Выбор станции по типу накопителя

По типу накопительного устройства насосные станции различаются на модели с баком-накопителем и с гидроаккумулятором.

Накопительные баки – это резервуары большого (до 100 л) объема, располагаемые на чердаках зданий. Насос качает воду в бак, а затем она из него расходится по трубам. Уровень жидкости измеряется с помощью клапана-поплавка. Очень экономичны, так как насос включается только при осушении бака. Из недостатков выделяется: опасность затопить дом, внушительные габариты накопителя, а также небольшой напор воды в кранах, зависящий от остатка воды в накопителе. Из-за своих минусов в современном мире используются редко.

Гидроаккумулятор – это мембранный бак, отличающийся компактными размерами, гарантированной защитой от протечек и возможностью держать стабильное давление воды. Давление внутри его можно легко отрегулировать, что дает возможность установить гидроаккумулятор хоть в отдельной пристройке, хоть в подвале. Из минусов стоит отметить более высокую стоимость, низкий (до 25 л) запас воды, более частые включения насоса и требовательность к водопроводу. В частности, сам трубопровод и все его элементы должны быть довольно прочными, чтобы держать высокое давление и справляться с гидроударами.

Существуют совсем простые станции, не имеющие никакого резервуара. Их управляющий регулятор давления настроен на включение насоса каждый раз, когда возникает потребность в воде, когда открывается кран или наполняется бачок унитаза. Отсутствие накопительного резервуара резко сокращает стоимость и габариты таких станций. При этом способность обеспечивать хорошее давление и напор воды остается на уровне дорогих установок.

Но такие модели не могут обеспечить резерв на случай, например, кратковременного отключения электроэнергии. Частые включения насоса преждевременно изнашивают его, он меньше служит и часто ломается. Помимо того, все элементы водопровода, особенно его соединительные элементы, должны хорошо противостоять гидроударам, которые неизбежно будут происходить при каждом включении насоса.
