Водяной тёплый пол: конструкция и особенности установки

Монтаж водяного теплого пола и особенности конструкции

Расчеты и нюансы монтажа теплого пола

Расчет числа комплектующих и основных материалов делается на основе ряда данных:

  • Площадь помещения, где будет устроена система, высота потолков.
  • Материалы внешних стен, перегородок и перекрытий.
  • Особенности напольного покрытия, его теплопроводные свойства.
  • Габариты и материал изготовления труб.
  • Мощность котла или центрального отопительного источника.
  • Необходимая температура нагрева.

Последний параметр для водяного теплого пола в частном доме или квартире рассчитывается с учетом типа помещения и целей его использования. Так, для рабочих помещений и офисов температура варьируется от 21 до 29 градусов, для холлов и вестибюлей – до 30, для санузла – до 33, а для комнат технического и производственного характера – до 37 градусов по Цельсию. После проведения расчетов делаются монтажные схемы с чертежами, которые показывают расположение, способ подключения труб и другие нюансы, важные для правильного устройства отопительной конструкции и точного определения метода работы.

При создании схемы монтажа следует иметь в виду следующие особенности:

  • Нельзя монтировать нагревательные устройства в тех местах комнаты, где будет располагаться мебель: предметы из дерева могут рассохнуться под влиянием температуры.
  • Длина контура не должна быть больше 90 м.
  • Шаг труб варьируется в пределах 10-50 см в зависимости от диаметра.
  • Для профилактики перегрева и снижения стоимости обслуживания стоит монтировать терморегуляторы.

Как расположить теплый пол под мебелью

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

  • Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
  • Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

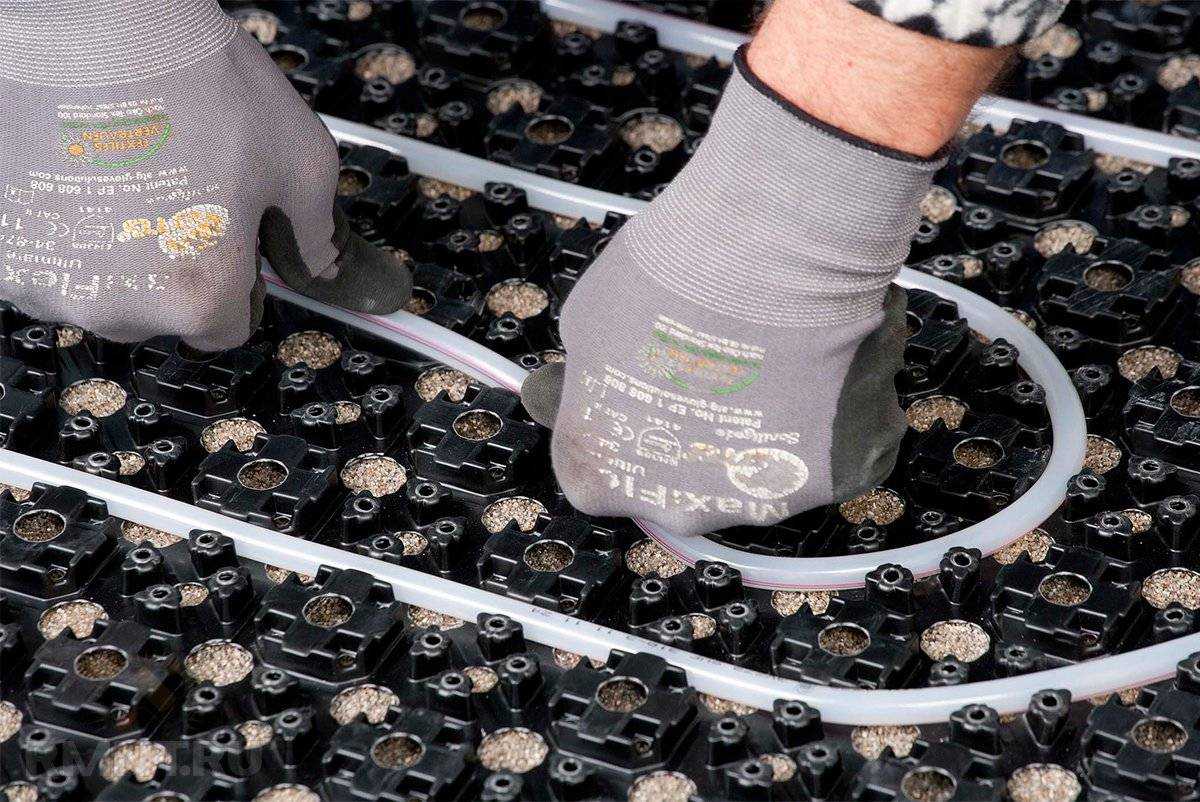

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию — Часть 2 — Укладка контуров

Watch this video on YouTube

Компоненты системы

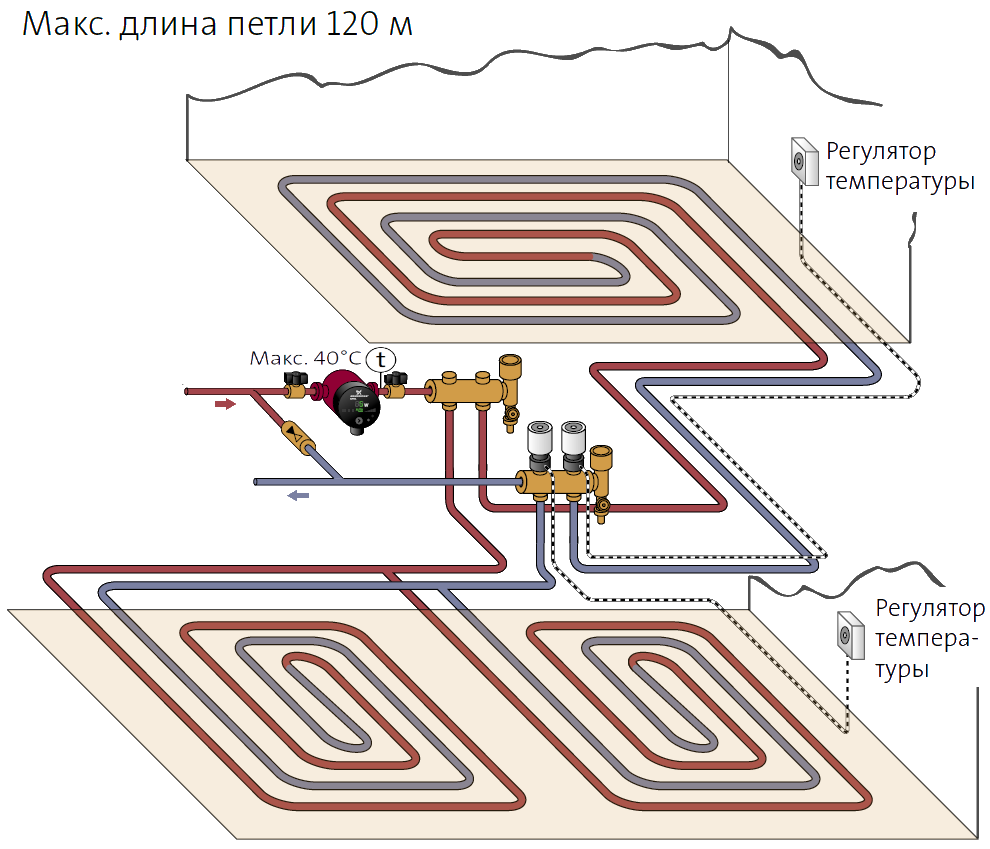

Схема коллектора для теплого водяного пола

К коллекторам можно подсоединить от 2-х до 12-ти контуров теплого водяного пола

Правильно спроектированная водяная система «тёплый пол» в стандартных условиях представлена водяным типом контура, оснащённого коллектором и тепловым узловым соединением, который включает теплообменник, гидронасос, расширительный бак и группу безопасности.

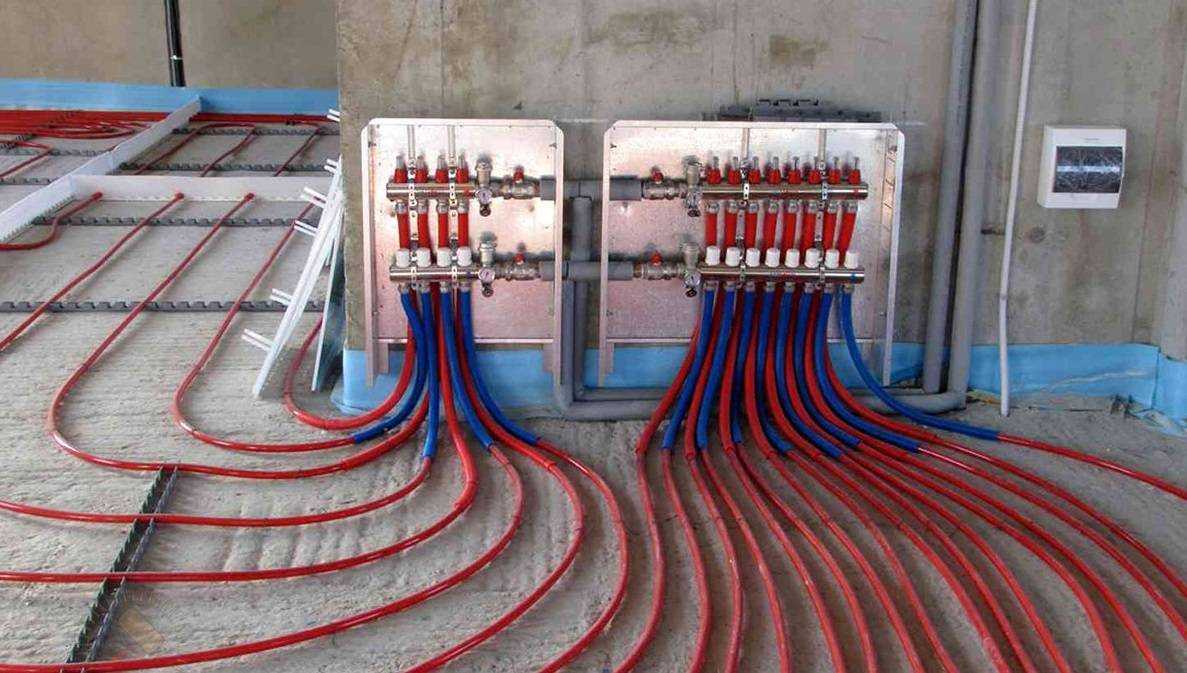

Трубы теплого водяного пола, уложенные на подложку

Смесительный узел для теплого пола

Теплоносителями в такой системе являются горячая вода из центральной отопительной системы и элементы водяной отопительной конструкции, а регулирующую функцию выполняет специальный теплообменник. Посредством гидронасоса обеспечивается циркуляция теплоносителя в условиях установленного водяного контура, а расширительный бачок способствует компенсации переизбытка теплоносителя, который может быть спровоцирован высоким уровнем нагрева.

Работа такой системы была бы нестабильна без функционирования специальной группы безопасности, представленной манометром, автоматическим воздухоотводчиком и предохранительным клапаном. Специальная группа монтируется в наивысшей точке и предохраняет закрытый тип системы от образования процессов завоздушивания или слишком высоких показателей внутрисистемного давления.

Комплект водяного теплого пола

Комплект водяного теплого пола на 15 м2

Наименование Кол-во Стоимость, руб.
МП труба Valtec. 16(2,0) 100 м 3 580
Пластификатор. Силар (10л) 2х10 л 1 611
Лента демпферная. Энергофлекс Супер 10/0,1-25 2х10 м 1 316
Теплоизоляция. ТП — 5/1,2-16 18 м2 2 648
Трехходовой смесительный клапан. MIX 03 ¾” 1 1 400
Циркуляционный насос. UPC 25-40 1 2 715
Ниппель-переходник. VT 580 1”х3/4” 1 56,6
Ниппель-переходник. VT 580 1”х1/2” 1 56,6
Кран шаровой. VT 218 ½” 1 93,4
Соединитель прямой с переходом на внутреннюю резьбу. VTm 302 16х ½” 2 135,4
Кран шаровой. VT 219 ½” 1 93,4
Тройник VT 130 ½” 1 63
Бочонок VT 652 ½”х60 1 63
Переходник Н-В VT 581 ¾”х ½” 30,1
Итого 13 861.5

Комплект водяного теплого пола до 60 м2

Комплект водяного теплого пола до 60 м2

Укладка теплых водяных полов – преимущества и недостатки системы

Преимущества

  • Благодаря использованию теплых водяных полов появляется возможность обогрева больших площадей при весьма значительной экономии теплоэнергии.
  • Обеспечивают равномерный нагрев помещения, без холодных или перегретых участков.
  • Позволяют получить как можно более комфортный для проживания человека температурный режим.
  • Не нуждаются в специальном техническом обслуживании в процессе эксплуатации.
  • Борется с сыростью, при этом поддерживая оптимальный уровень влажности в помещении.
  • Теплый пол водяной, укладка  которого занимает минимум времени, способен прослужить не менее 50 лет.
  • Не создают электромагнитных полей.
  • На одну единицу площади ограниченный размер нагрузки. Как правило – меньше, чем у инфракрасной пленки или кабельного пола.
  • При повреждении одного участка или секции, а также последовательном подключении трубопровода отключение этой части и дальнейшая эксплуатация системы невозможны. В подобных случаях потребуется проведение дорогостоящего ремонта.

Недостатки

  • длительный и относительно сложный монтаж;
  • неудобства связанные с долгой и кропотливой укладкой;
  • необходимость армирования трубы либо стяжки;
  • необходимость использования гидроизоляционного слоя, то есть пленки;

Виды греющих контуров

Теплый пол применяют для обогрева помещений различного назначения — жилых, санузлов, кухонь, лоджий. Температурный режим в комнатах индивидуальный, для отопления каждой нужно предусмотреть свой греющий контур.

Наиболее распространенный виды теплых полов — электрические и водяные.

Электрические системы — нагревательные кабели, стержни, маты, пленки или аморфные ленты, проложенные под чистовым покрытием пола. Их подключают к источнику питания и оборудуют автоматикой. Водяной теплый пол — это сеть трубок малого диаметра, заполненная теплоносителем — водой или незамерзающим антифризом. Конструкцию помещают под половое покрытие на подложку из утеплителя. Жидкость нагревается от отопительного котла.

Водяные, кабельные и пленочные греющие устройства.

Температура теплоносителя не превышает 55°. Управление осуществляется в автоматическом или ручном режиме. При установке клапанов можно перекрыть подачу тепла на определенные участки.

Разновидность водяных полов — электроводяные. Внутри трубки размещен греющий кабель, подключенный к электропитанию через терморегулятор. Жидкость равномерно прогревается по всему объему, поэтому циркуляционный насос не используется. Этот вариант целесообразно устраивать в квартирах, где не разрешено присоединение к центральному стояку. В частных домах по прокладке напольного отопления ограничений нет.

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Основные плюсы и минусы системы

Приверженцы тёплых полов отмечают наличие множества достоинств при использовании водяного обогрева помещений, основными из которых являются:

  • высокая степень экономичности энергоресурсов:
  • стабильные показатели надёжности и безопасности правильно смонтированной системы;
  • хороший потенциал использования в качестве основной отопительной системы;
  • отличная сочетаемость с любыми разновидностями современных напольных материалов, включая керамику, ламинированные и паркетные доски, а также все типы линолеума.

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Кроме того, такая категория тёплых полов характеризуется незаметностью и отсутствием вредных показателей электромагнитного излучения в сочетании с высоким уровнем комфорта. Справедливости ради следует отметить, что монтаж таких полов отличается высокой стоимостью и требует привлечения специалистов определённой квалификации не только для установки системы, но и выполнения ремонтных работ.

Схематическое проектирование тёплых водяных полов

Особенности укладки труб

Различные методы укладки труб водяного теплого пола.

Современные теплые полы с трубами укладываются обычно просто, но этому процессу надо уделить максимально много внимания. При прокладке труб надо следовать таким правилам:

  1. Около наружных стен укладка делается более плотной, так как нагрев необходим большой. Если требуется большая тепловая мощность от системы, то монтаж надо проводить максимально плотный. Если же мощность на высоком уровне не требуется, например, для внутренних помещений, то водопроводные трубы можно располагать не так плотно.
  2. Шаг должен составлять от 10 см, если делать его меньше, то наступит перерасход тепла, а это приведет к неэффективности системы. Может возникнуть так называемый эффект теплового моста, когда обратка и подача теплоносителя будут иметь почти одинаковую температуру.
  3. Расстояние между трубами рекомендуется делать равным до 25 см, чтобы прохождение тепла было равномерным. В противном случае на поверхности пола станет ощущаться тепловая зебра, чередоваться хорошо заметные полосы холода и тепла. Это означает, что теплый водяной пол смонтирован неправильно.
  4. Максимальный перепад температур по средней длине стопы не должен превышать 4°. Во время установки необходимо проверить это, после заливки или монтажа напольного покрытия менять что-либо будет сложно, да и стоимость работ станет высокой.
  5. При укладке отступ системы от стены должен составлять от 15 см, особенно от наружных стен.
  6. Длина греющей петли не должна превышать 80 м, если трубы имеют диаметр в 16 мм и не больше 120 м для диаметра в 20 мм. Если не соблюдать это условие, то гидравлические потери будут слишком большими.
  7. Ни в коем случае не допускается монтаж труб на стыках перекрытий. Если избежать такой укладки не получается, то специалисты рекомендуют поставить два отдельных контура по сторонам от стыка. Если пересечение стыка является неизбежным, необходимо обеспечить монтаж металлической гильзы, длина которой 30 см.

Полезные советы

Чтобы отопительная напольная система от газового котла работала в правильном режиме, соблюдайте некоторые правила. Специалисты рекомендуют следующее:

При монтаже газового котла обязательно установите дымоход и дополнительно систему экстренной продувки контуров. Это необходимо на случай поломки. Установите баллоны, имеющие сжатый воздух

Они дают возможность бесперебойно работать при самых низких температурах воздуха. Приобретайте котлы, коллекторы и остальные комплектующие только у проверенных производителей. Максимальное давление для теплого водяного пола – 10 бар

При покупке газового котла обратите внимание на набор функций, так как некоторые модели нельзя использовать для водяного теплого пола. Старайтесь устанавливать котел в жилом помещении, а не в подвале и т

д., так как в случае неисправности в зимний период происходит перемерзание системы. Не делайте верхнюю стяжку, пока не проверите работоспособность системы (опрессовку).

Как правильно сделать без бетонной стяжки?

Долгое ожидание (примерно месяц или даже больше, если погодные условия неблагоприятны) устраивает далеко не всех. Вместо бетонной стяжки можно использовать настильное покрытие. Когда вы уложите трубы, надо будет сформировать подложку для финишного пола. Если наверху будет ламинат, используют картон и вспененный полиэтилен. Заливка под плитку тоже не обязательна. Под нее, как и под линолеум, готовят особую конструкцию на базе цементно-стружечных плит.

Теплый водяной пол на покрытие из дерева монтируется с использованием распределяющих пластин из алюминия. Предварительно готовят доски, в которых формируются необходимые пазы. Сделать своими руками максимально ровную поверхность в ванной комнате можно, если над трубами настелить древесно-стружечные плиты, фанеру или гипсоволоконные листы. Всегда тщательно проверяйте, соответствуют ли эти материалы санитарным нормативам.

Подключить теплый водяной пол без стяжки можно, положив трубы, как между лагами, так и на поверхности чернового пола. Модульная вариация (деревянные блоки с фрезерованными пазами) может быть заменена реечной, при которой фанерный лист покрывают рейками. Интервалы между ними служат для монтажа труб. Укладка между лагами обязательно требует использовать гидроизоляцию, утеплитель, отражательные пластины с отверстиями для прохода труб, сами трубы, лист фанеры и завершающее покрытие.

Наложение на настил так же подразумевает размещение утеплителя в разрывы лагов поверх гидроизоляции, а выше кладется фанера или черновые доски. Нюанс: обточите доски, чтобы появились каналы для прокладки труб. Отражательный слой делается из фольги, присоединяемой к доскам с использованием скоб. Трубы в каналах удерживаются поставленными сверху узкими пластинами из металла, сами пластины тоже прикрепляются к доскам.

Вместо досок можно применить маты из полистирола стандартных габаритов 1х0,5 м, присоединяемые друг к другу креплением формата «замок».

Кроме двух описанных вариантов формирования обогреваемого пола без стяжки, допускается использовать подложку из пенопласта или дерева, ДСП. Легкие, относительно тонкие полы стоят дороже и не слишком прочны, но именно их рекомендуют применять:

  • при необходимости настилать новое покрытие над старым без демонтажа;
  • если высота жилища ограничена;
  • если скорость установки для вас критически важна;
  • при невозможности наладить доставку бетона должным образом;
  • если перекрытие пола деревянное;
  • если сооружение высоко, и нагрузка не может быть превышена.

Кроме облегчения конструкции, система теплого пола без стяжки имеет и еще одно неоспоримое преимущество — ее легче ремонтировать

Даже самые хорошие трубы, уложенные правильно и эксплуатируемые осторожно, могут внезапно лопнуть. Если вы хотите все-таки использовать полноценную стяжку, но не ждать 28 дней полного высыхания, стоит применить полусухие смеси

Специальные добавки в них позволяют сократить необходимое количество воды, однако стоимость подобных стройматериалов выше, чем в более простом варианте.

Монтаж теплого пола с жидким теплоносителем со стяжкой

Подготовка основания

После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.

Укладка демпферной ленты

При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.

Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.

Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.

Гидроизоляция пола

Виды настильной системы теплых водяных полов

Обитателям жилых строений, возведенных из дерева, можно порекомендовать монтаж водяного пола настильным методом двух видов:

  • водяной пол, уложенный на деревянной основе;
  • греющие полы, укладка которых осуществляется на полистирольную подкладку.

В каждом виде имеются своим отличия и особенности. По сути оба варианта имеют схожую конструкцию.  Водяные отопительные контуры монтируются на деревянную или полистирольную основу, в которой имеются специальные пазы для укладки трубопровода

Важное место в настильной конструкции занимают металлические пластины, распределяющие тепло по всей площади пола в отапливаемом помещении

Подкладка для отопительных труб может быть из разных материалов. Что касается финишного покрытия, то здесь варианты практически те же, как и в случае с бетонными водяными полами. Для жилого дома и предбанника в бане рекомендуется использовать ламинат или линолеум. В душевом помещении, в ванной комнате или в санузле настильную систему можно с успехом оборудовать керамической плиткой.

Виды электрических кабелей

На рынке представлены следующие виды кабелей:

  1. Резистивный одножильный. Этот вариант отличается максимальной простотой и дешевизной. По жиле кабеля проходит ток, и электрическая энергия преобразуется в тепловую. Ключевой особенностью одножильных кабелей является необходимость их подключения с двух сторон – а это иногда бывает затруднительно.
  2. Резистивный двужильный. В таком варианте имеется не только нагревательная, но и токопроводящая жила. Благодаря второй жиле такой кабель можно подключать только с одной стороны – это упрощает монтаж и снижает уровень создаваемых конструкцией электромагнитных излучений.
  3. Саморегулирующийся. В этом виде кабелей основным элементом являются полимерные муфты, обеспечивающие преобразование электричества в тепло. Саморегулирующиеся кабели считаются самыми эффективными и простыми в эксплуатации, но и стоят они дороже аналогов.

Продумывая план раскладки теплых полов, нужно учесть главное правило – резистивные кабели нельзя располагать под мебелью и другими объектами, находящимися в помещении. Все дело в том, что при таком расположении кабель обязательно перегреется, и теплый пол попросту придет в негодность. Подбирая шаг укладки витков, нужно отталкиваться от требуемой мощности теплого пола и эксплуатационных характеристик самого кабеля.

Когда кабель смонтирован, необходимо установить температурный датчик в гофрированной трубке. Для установки датчика обычно подбирается место между витками кабеля, удаленное от стены на расстояние около 0,5-1 метра. Часть провода, обеспечивающая соединение термостата и температурного датчика, укладывается в вертикальной штробе.

Выравнивание основания

Процесс выравнивания, необходимый при наличии неровностей, всегда сопровождается полным удалением старой стяжки, уборкой грязи, пыли строительного мусора.

При перепадах по горизонтали, превышающих 10 мм, проведение процедуры обязательно.

Процедура может выполняться «сухим» и «мокрым» способом. В обоих случаях первым этапом является избавление от дыр и трещин при помощи бетонного раствора или иной предназначенной для этого строительной смеси.

При «сухом» способе проводятся следующие работы:

  1. На высоте 20 см от имеющегося уровня пола делается отметка по всему периметру помещения.

На пол укладывается полиэтилен и целлюлозная бумага с заходом на стену на 5-6 см выше отметки. Если материал представляет собой тяжи, а не цельное полотно, его необходимо размещать с захлестом 15-20 см. По периметру его необходимо прикрепить к стене кромочной лентой, посаженной на двухсторонний скотч.

На гидроизоляционный материал помещают армированную сетку.

На полиэтилен высыпается керамзит, состоящий из камней разного диаметра. Его выравнивают при помощи направляющих и уплотняют. Контроль равномерного распределение сыпучего материал по поверхности можно осуществлять при помощи маячков или деревянных реек.

По окончанию работ выступающий полиэтилен срезается канцелярским ножом.

Начинать выравнивание нужно с дальних углов, двигаясь к входной двери. Если в ходе работы обнаружатся выступы или впадины, добраться до них можно при помощи «строительных островков» – листов ГВЛ.

При использовании «мокрого» метода после снятия старой стяжки на пол заливается грунтовка и разравнивается поролоновыми валиками. Для сушки необходимо до 5 часов. Следующий порядок действий аналогичен «сухому» методу, единственное отличие заключается в использовании воды при уплотнении керамзита.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Видео

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Установка коллектора

Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.

На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

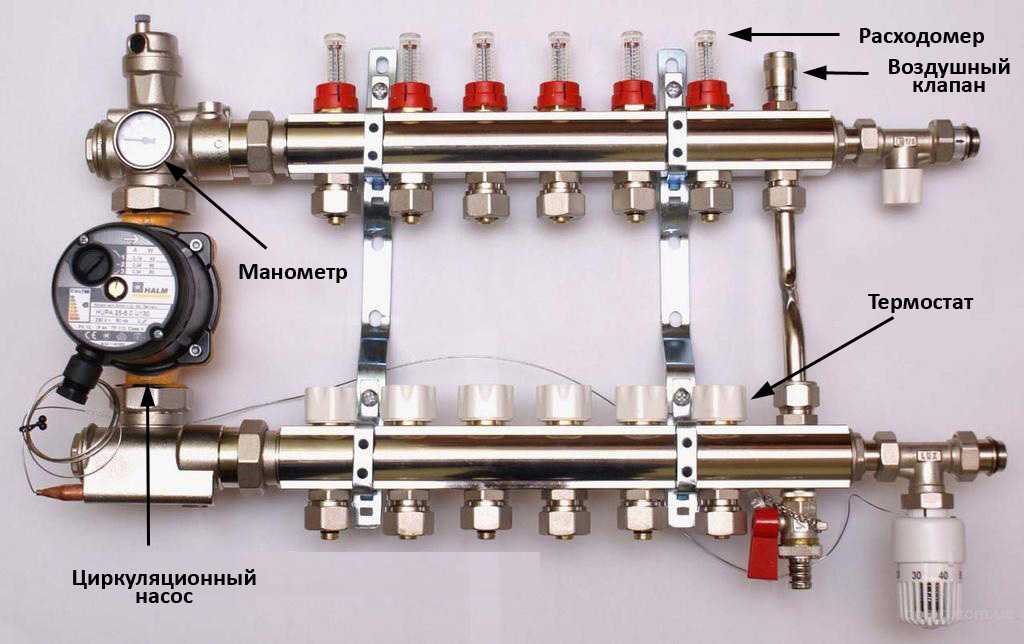

Коллектор водяного теплого пола

Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.

На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.

Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.

Модульная система из дерева и реечный водяной пол

Рисунок 1. Схема реечного водяного пола.

Для деревянных перекрытий можно использовать модульный водяной пол. Очередность монтажа:

  1. Сначала на основание укладывается слой теплоизоляционного материала. После этого монтируются отдельные модули системы, которые состоят из древесно-стружечных плит с вырезанными пазами под трубы.
  2. На пазы фиксируются пластины из алюминия, после чего можно приступать к укладке труб для теплоносителя. Трубы защелкиваются специальными зажимами в каналах.
  3. Поверх модулей укладываются гипсоволокнистые плиты, настилается финишное напольное покрытие.

Реечные водяные теплые полы применяются далеко не всегда, обычно они используются для вторых этажей деревянных домов.Можно брать более тонкий слой утеплителя, его будет вполне достаточно. Схема такого пола приведена на рис. 1. Сам монтаж заключается в следующем:

  1. Сначала между лагами пола укладывается теплоизолятор, хорошо подходит керамзит или минеральная вата.
  2. На поверхность крепятся доски, толщина которых равна 28 мм, при этом оставляются специальные пазы в 20 мм шириной.
  3. В пазы вставляются пластины из алюминия, они предназначены под укладку труб. Сверху монтируется черновой пол из ГВЛ, после чего уже можно приступать к финишной отделке.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
