Как сделать теплый пол на балконе

Как сделать теплый пол на застекленном балконе или на лоджии, пошаговая инструкция по монтажу своими руками, правила укладки электрического пола.

Особенности утепления

Рассмотрим, как сделать монтаж теплоизоляции в разных случаях:

Утепляем лоджию

Лоджия удобна для выполнения работ. Все поверхности бетонные, что делает монтаж проще и быстрее. Необходимо использовать жесткие виды теплоизоляции — пенопласт или пеноплекс, несколько сложнее будет работать с плитной минватой. Перед тем как утеплить лоджию своими руками, надо подготовить поверхности и нанести слой грунтовки. После этого устанавливают обрешетку, если планируется обшивка листовыми материалами. Иногда обходятся без нее, нанося поверх теплоизолятора слой штукатурки. Плиты утеплителя укладывают между планками обрешетки так, чтобы не оставалось никаких щелей или зазоров. Если они возникают, надо сразу заполнить щель монтажной пеной.

Плиты пенопласта или пеноплекса крепят на дюбели со специальными «грибками». Если используется минвата, сначала нужен герметичный слой паро-гидроизоляцинной мембраны, затем утеплитель, а поверх него — слой пароизоляции.

Утеплению подлежат все бетонные поверхности:

  • наружная стена дома (в которой имеется дверь на лоджию и окно);
  • боковые стены;
  • парапет;
  • пол;
  • потолок.

Установленный теплоизолятор должен плотно соединяться по всем линиям стыков плоскостей. Зазоры недопустимы. Под рукой надо держать флакон монтажной пены, чтобы сразу заделывать любые щели.

Можно сочетать несколько видов утеплителей. Часто на пол укладывают один материал, на стены — другой, а на потолок — третий. Это вполне допустимо, главное, чтобы все участки были плотно соединены.

Балкон в панельном доме

Решая, как утеплить балкон в панельном доме, надо сначала определиться с выбором утеплителя. Рекомендуется использовать пенопласт или пеноплекс, поскольку с минватой работать будет слишком сложно. Сначала понадобится обрешетка. Принцип ее сборки тот же — шаг планок равен ширине плит изолятора, ширина немного (около1 см) больше толщины утеплителя. Единственная поверхность, где можно обойтись без обрешетки — потолок. На нем плотно наклеивают изолятор, после чего штукатурят или устанавливают легкую потолочную плитку.

Самый сложный участок — боковые и фронтальное ограждение. Некоторые фирмы устанавливают остекление на собственную опорную конструкцию, полностью удаляя ограждение. Вместо парапета устанавливают наружную обшивку из профлиста или пластиковые панели. Металлические элементы прочнее, поэтому теплоизолятор можно наклеивать прямо на них. Так как утеплить пластиковый балкон можно только с установкой дополнительной подсистемы (обрешетки), сначала придется собрать ее из деревянных планок или металлических направляющих для гипсокартона. После этого процедуру выполняют обычным способом.

Необходимо также рассмотреть, как утеплить панорамный балкон. Здесь задача упрощается, так как парапет как таковой отсутствует. Монтаж теплоизоляции осуществляется только на внешнюю стену, пол и потолок.

Балкон в хрущевке

Утеплить балкон в хрущевке своими руками можно тем же способом, что и в панельном доме. Принципиальной разницы в технологии нет, поскольку балконы отличаются лишь размерами. Используются те же методы и материалы. Примечательно, что в хрущевке утеплить балкон внутри своими руками значительно проще и дешевле, так как размеры всех плоскостей гораздо меньше

Необходимо действовать осторожно, поскольку дома старые, прочность материалов со временем уменьшилась

Особенно это относится к балконной плите, которая разрушается не только от механических нагрузок, но и от воздействия влаги и температур. Поэтому, если планируется установка тяжелого остекления (например, с двойным стеклопакетом), рекомендуется сначала рассчитать несущую способность плиты. Эту задачу способны выполнить только опытные инженеры-проектировщики. Надо учесть степень износа материала, усталость металла и прочие факторы. Может потребоваться обследование балкона и анализ его состояния. Если по результатам расчетов будет вынесено отрицательное решение, запрещающее создание дополнительной нагрузки, лучше не рисковать и отказаться от утепления.

Утепление в кирпичном доме

Принципиальной разницы в материале, из которого построены стены дома, нет. Часто пользователи спрашивают, как утеплить кирпичный балкон изнутри. Здесь решающее значение имеет конфигурация балкона, материал и вид парапета и прочие факторы. Если утеплению подлежит балкон в кирпичной новостройке, работы производятся по обычной технологии. Однако, есть множество старых кирпичных домов советской постройки. Для них рекомендуется сначала рассчитать несущую способность опорных конструкций, определить их состояние.

Пленочный теплый пол

Пленочный теплый пол работает за счет нагрева электрическим током.

Современный вариантом на сегодня, который находится на пике в обустройстве дома считается пленочный теплый пол под плитку. Пленка для пола — это полимерное полотно с вмонтированными карбоновыми элементами. Они нагреваются при прохождении через них электрического тока. Основным достоинством пленки считается то, что финишное покрытие монтируется на пол. Такое теплое покрытие не боится контактировать с внешней средой и любым напольным покрытием.

Терморегулятор — основной помощник в создании комфортного температурного режима.

Правила укладки пленочного теплого пола под плитку

  1. Укладка пленку проходит с укладкой на верхней части матовой стороны, а медных контактов снизу.
  2. Контакты должны быть развернуты в сторону последующей запитки электричества.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

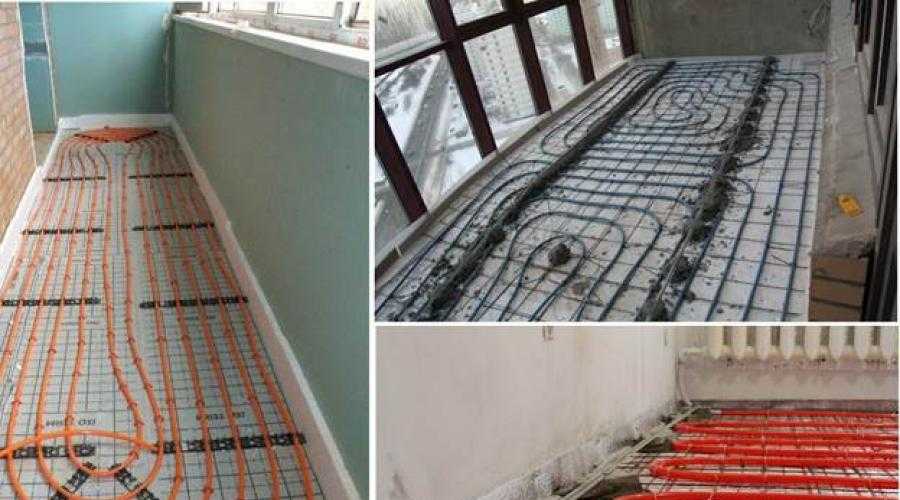

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м. 0.050.10.150.20.250.30.35
Труба Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Как сделать теплый пол на балконе своими руками

Прежде чем утеплять пол на балконе, нужно утеплить стены и потолок, и только после этого проводить монтажные работы по укладке системы обогрева.

Чтобы уложить электрический теплый пол на балконе, потребуются следующие инструменты и материалы:

  • сухая смесь,
  • цемент,
  • грунтовка с глубокими проникающими свойствами,
  • вода.

После очистки поверхности, заделывания отверстий и трещин, нужно сделать гидроизоляцию балкона. Можно использовать специальную мастику с гидроизолирующими свойствами.

Далее готовится смесь для стяжки из цемента, песка и воды в соотношении 1 к 3. Можно выполнить стяжку специальными готовыми смесями.

Общие этапы работы по монтажу теплого пола на балконе своими руками

  • Укладка гидроизоляционного материала или мастики. Материал укладывается так, чтобы его края заходили на стены с каждой стороны на 10-15 сантиметров.
  • Далее на покрытие кладется армирующая сетка, необходимая для прочности стяжки.
  • Обязательный этап – выставление маяков, по которым можно отметить уровень заливки стяжки. Если этого не сделать – пол будет неровным.
  • На подготовленную гидро- и термоизолированную поверхность укладывается электрический греющий кабель или маты.
  • Поверх кабеля заливают стяжку от противоположной к выходу стены к дверному проёму, разравнивая её правилом. При разравнивании аккуратно убирают все лишние наплывы с помощью острого конца правила. Сохнуть стяжка будет в течение недели.

Когда стяжка полностью высохнет, можно приступать к оформлению балкона и монтажу декоративного покрытия, например, плитки, линолеума или ламината. На лоджии чаще всего рекомендуют использовать линолеум, который не так сильно настывает, когда электрический подогрев выключен, не боится воды, как ламинат, и не скользит, как плитка.

Но если на лоджии выполнена качественная гидроизоляция, то можно использовать и ламинат, который тоже легко укладывать своими руками.

Правила укладки греющего кабеля на балконе или лоджии

  • На поверхность, которую нужно подготовить, ровным слоем укладывают теплоизолирующий материал.
  • На служащий экраном теплоизолятор обязательно монтируют специальные рейки. Они будут защеплять электронагревательный кабель. Рейки монтируются таким образом, чтобы расстояние между ними было не более 10 см. Располагают их по змеевидной траектории.
  • В покрытие врезают термодатчики. Их располагают между витками нагревательного кабеля.
  • Выходящий кабель соединяют с управляющим блоком питания. Если этот процесс сложен, то нужно пригласить специалиста-электрика.
  • Электронагревательное покрытие заливают стяжкой, чтобы не было пустот, и закрывают отделочным материалом, ламинатом, или тем, который был запланирован ранее.

Этапы укладки теплого пола в виде матов

  • На подготовленный пол ровным слоем укладывают особый теплоизолирующий материал, например, пенофол;
  • На основание пола наносят специальный клей, а затем укладывают сетку из стекловолокна с резистивным кабелем высокого сопротивления – термоматы;
  • Основой может служить сам выровненный пол, либо старая кафельная плитка, на которую можно укладывать обогревающую систему кабелем вниз, и придавливают их, чтобы погрузить в клей.
  • Покрытие и электрический кабель закрывают кафелем, ламинатом или другим отделочным материалом.

Чтобы система обогрева работала максимально эффективно, маты должны быть полностью погружены в термоклей или стяжку. Поэтому его слой должен быть около трех миллиметров.

Выпускают маты одножильные и двужильные. Более сложен монтаж одножильных матов так, как их необходимо укладывать таким образом, чтобы оба конца кабеля подходили к терморегулирующему устройству. А двужильный кабель состоит из нагревательной жилы и непосредственно самого электрического кабеля.

При монтаже электрический кабель внедряют в конструкцию пола, и один конец подключают к терморегулятору, а другой прячут в муфту.

Если для обогрева лоджии выбрана инфракрасная пленка, то монтаж ее своими руками еще проще.

Этапы укладки инфракрасного теплого пола на застекленном балконе

Существуют и другие варианты теплого пола. Например, водяной пол, используемый в частных домах, где есть собственный обогревательный котел. Пол такого типа довольно сложен в монтаже, и подходит для больших по площади лоджий, а также требует установки дополнительного водонагревательного оборудования.

Проблемы и вопросы

При проведении работ или уже после обустройства теплого пола на балконе могут возникнуть вопросы по эксплуатации. Одной из важных проблем является возникновение конденсата. Это скопление влаги, которое со временем может привести к образованию плесени и сырого запаха. Он образуется при разнице температур внешней и внутренней среды. При достижении воздухом определенной температуры, его влажность переходит к параметру 100% и превращается в капли, которые могут появиться на стене, на стекле. Причин может быть несколько. Возможно, теплый пол на балконе существенно повышает общую температуру помещения, тогда как снаружи балкон плохо утеплен. Стены балкона или лоджии остаются холодными, а при взаимодействии с теплым воздухом внутри образуется вода. Индекс разницы температур при появлении такого явления называется точкой росы. Избавится от скопления конденсата можно, установив осушитель воздуха, чтобы снизить уровень влажности, или же поддерживая постоянную температуру, которая не дает “росе” образоваться.

Сюрпризы может принести не только теплый пол на лоджии. Если вы отказались превращать ее в жилое пространство, утеплили только пенофолом или пенопластом, который влияет на разницу температур между домом и улицей только на 1-2 градуса, на полу и стенах также может появиться конденсат. В доме температура гораздо выше, чем на лоджии, балконная дверь пропускает из нее теплый воздух. Контраст температур дает эффект точки росы и на поверхности стен и стекол лоджии образуются капли воды. Если осенью и весной можно ограничиться осушителем, то зимой есть опасность оледенения поверхностей, что отрицательно скажется и на самих материалах отделки, и на использовании этого помещения в целом. Проблема влажности – один из основных поводов все же сделать теплый пол на лоджии, прибегая к услугам фирм или орудуя своими руками.

Если вы делаете электрический теплый пол и заливаете его стяжкой из цемента или полимеров, то на лоджии можно использовать только специальные серии смеси, которые не будут трескаться от нагрева и крошиться со временем. Обустроенный теплый пол на лоджии позволит получить как и дополнительное пространство для квартиры, так и место для времяпровождения долгими зимними вечерами.

Достоинства плитки при укладке теплого пола

Плитка служит прекрасным декоративным материалом и имеет массу достоинств:

  • Долговечность;
  • Высокое показатели прочности и надежности;
  • Устойчивость к температурным перепадам;
  • Устойчивость к воздействию активных химических и биологических сред;
  • Быстрый и несложный монтаж.

Чтобы получить наиболее продолжительный срок службы плитки и теплого пола следует выбирать плитку с малым весом. Правильный размер плитки рассчитывается в зависимости от параметров балкона, лоджии.

Варианты монтажа плитки под теплый пол

Во время укладки плитки под теплый пол следует выбрать оптимальный вариант. Монтаж производится в нескольких вариантах:

Вариант стандартного монтажа однотонной плитки теплых полов.

  • Стандартный монтаж;
  • Монтаж шахматный;
  • Диагональный;
  • Монтаж елочка.

При однотонной плитке выбирают стандартный монтаж.

Важно: укладка плитки на балконе проводится с центра помещения.

Чем балкон отличается от лоджии

Нет четкого понятия, чем та или иная система подогрева лучше, каждая из них хороша и имеет свою специфику. Нужно знать, что между балконом и лоджией есть серьезные различия, и что вид теплого пола подбирается под конкретные условия.

Слева — балкон, справа — лоджия. Разница очевидна

Отличие лоджии от балкона:

  1. Балкон представляет собой железобетонную плиту, которая выдвинута за пределы фасада здания. Она не имеет дополнительных креплений и держится только за счет своей прочности. В соответствии с нормами ГОСТ, несущая способность балкона должна иметь порядка 200 кг/м².

Средняя площадь балкона в хрущевках составляет от 2.5 до 3м², применив не сложные математические расчеты, можно увидеть, что максимум, который можно загрузить на балкон равен 600 кг

Если принять во внимание естественный износ балкона, то результат будет еще ниже

Расчёты показывают, что устанавливать водяной теплый пол на балконе в хрущевку, не разумно. Данная система подогрева предусматривает 50 мм бетонной стяжки, которая будет весить более 300 кг, а если учесть вес остальных материалов для отделки, то пребывание на балконе уже будет не безопасным. Касательно подобных квартир, выбор нужно делать между электрической и пленочной системами подогрева.

  1. В отличие от балкона, лоджия имеет две надежные опоры, которые обеспечивают прочность плиты перекрытия. Следовательно несущая способность увеличивается в несколько раз. Имея такой значительный запас прочности, водяной теплый пол на лоджии, станет самым оптимальным вариантом.

Комплектация теплого водяного пола

Что нужно приобрести для монтажа теплых водяных полов? Подробно остановимся на каждом элементе этой схемы.

Варианты материала труб для устройства водяного пола

Какие трубы используются для водяных теплых полов? 1. Медные трубы – самые прочные и долговечные. Срок службы 50-200 лет. Поэтому эти трубы самые дорогие. О качестве медных труб говорит тот факт, что в Германии 80 % труб ставят из меди.

При помощи таких фитингов собирают металлопластиковые трубы

2.Трубы из металлопластика

Сейчас на рынке появилось много поддельных разборных фитингов, они стали рассыпаться, что снизило привлекательность труб из металлопластика. Поэтому если будете использовать разборные фитинги, следите за тем, чтобы не выбрать поддельные.

И отдельно изучите, как правильно прикручивать фитинги. Иначе они дадут течь.

Для технологии “Пресс” требуется пресс-машина, которая стоит от 1000 евро, что также снижает доступность металлопластиковых труб. Да и стоимость самих труб довольна высока. Правда, они требуют меньше отводов, что позволит сэкономить. Ещё они гибкие, их можно гнуть руками, они прекрасно удерживают форму.

Алюминиевый наружный слой делает трубы из металлопластика прочными. Так что плюсы у них есть, поэтому они ещё в ходу.

3.Полиэтиленовые трубы

Труба из сшитого полиэтилена PEX-EVOH для устройства теплого пола на балконе

4.Полипропиленовые трубы

Если они плохого качества, то могут вздуться через несколько лет. Качественные полипропиленовые трубы в полтора раза дороже металлопластиковых.

В последнее время появились полипропиленовые трубы с гибкими свойствами металлопластиковых труб.

5.рубы из сшитого полиэтилена6.Трубы из сшитого полиэтилена с кислородным барьером

Чтобы не было протечки, важно найти качественные трубы. Советуем расспросить специалистов и внимательно изучить отзывы на форумах

Чтобы рассчитать, сколько метров трубы понадобится, нужно прикинуть, что на 1 кв.м пола уходит 5-7 м. трубы.

Коллектор

Распределяет воду по трубам. Это гребёнка из нержавеющей стали с расходомерами и термоклапанами. На рынке представлено множество разновидностей коллекторов, от бюджетных вариантов до дорогих.

Коллекторный шкаф

Он нужен, чтобы можно было компактно закрыть всё оборудование в стене. Его размеры обычно 60х40х12 см. Расположить его желательно по центру помещения, чтобы трубы расходились от него на равноудалённом расстоянии.

Замена остекления

Устраивать теплый пол на балконе бессмысленно в отсутствии теплого остекления.
О том, как заменить холодное остекление на теплое, читайте в инструкции «Замена холодного остекления на теплое».
О том, как заменить холодное остекление на теплое, не меняя фасада дома, наша следующая статья.
О том, как это сделать в старых домах хрущёвской постройки, прочитайте по адресу https://oknanagoda.com/balkony-lodzhii/osteklenie/khrushchevka.html.

Насосно-смесительный узел

Насос для теплого пола

Прокачивает воду и устанавливает температуру в подающей трубе. Представляет из себя кран с насосом. Как и любой кран, смеситель может накопить внутри себя грязь. Поэтому чтобы его можно было почистить или демонтировать, монтируют его с помощью американок.

Для того, чтобы выбрать насос, нужно сделать гидравлический расчёт полов. О том, как это делается, подробно рассказывается в этом видео.

Терморегулятор

Терморегулятор поддерживает заданную температуру. Его можно настроить на температуру от 30 до 55 градусов. В теплых водяных полах температура не должна превышать 40 градусов, иначе стяжка начнёт трескаться.

Когда происходит повышение температуры, терморегулятор блокирует сервоприводы, и нагретая вода начинает бежать по внутреннему кругу. Терморегуляторы бывают механическими и электронными. Механические подойдут тем, кто проводит много времени дома. Электронные удобно запрограммировать, когда вас подолгу не бывает дома.

Сервоприводы, теплоизоляция, демпферная лента и газовый котел

Напольный газовый котел

Если газовой котёл у вас уже установлен, то нужно прикинуть, хватит ли у него мощности на систему теплых полов. Если не хватит, то нужно будет покупать дополнительный насос для системы.

Если котел не установлен, то выбирать нужно исходя из требуемой расчётной мощности, потребляемой теплыми полами. Расчёт такой – на 240 кв.м. обычно ставят котлы мощностью 24 кВт. Подключение котла должно производиться специалистами службы горгаза.

Монтаж

Итак, приступаем непосредственно к установке. Делаем все пошагово и очень аккуратно, только такой подход обеспечит вам дальнейшую спокойную эксплуатацию водяного пола.

  1. Для начала берем демпферную ленту и наклеиваем ее вдоль каждой стены. Это нужно для того, чтобы впоследствии компенсировать расширение бетонной стяжки — а она точно расширится при нагревании пола.
  2. Затем на подготовленной поверхности пола следует сделать армирующую сетку. Для этого разложите арматуру и свяжите ее с помощью проволоки. Такая сетка необходима в том случае, если ваши трубы сделаны из металлопластика или полипропилена. Они могут смещаться, поэтому их необходимо фиксировать. Вот для этого нам и пригодится сетка.
  3. Устанавливаем в нужное место коллектор — это оборудование похоже на гребенку из нержавейки. На нем расположены терморегуляторы и расходомеры. Под коллектор нужно либо повесить специальный шкафчик, либо просто выдолбить нишу в стене.
  4. Далее поверх армирующей сетки начинаем укладывать трубы в соответствии с выбранной схемой. Укладка производится от того места, где установлен коллектор. Трубы прикрепляются к сетке с помощью хомутов, затягивать при этом не нужно, следует просто обеспечить фиксацию. Хомуты располагаются через каждый метр, а расстояние между трубами варьируется от 10 до 30 см.
  5. На концы труб нужно надеть гофру, а затем подключить их к коллектору.
  6. На этом сама установка закончена. Теперь следует проверить ее на работоспособность и отсутствие неполадок. Для этого установите давление в системе от 3 до 5 бар и включите ее на сутки. Если по истечении этого времени все в порядке, можно переходить к следующему этапу.
  7. Когда система проверена, ее следует отключить и залить бетонной стяжкой. При этом воду из труб откачивать не нужно! Стяжка наливается таким образом, чтобы в итоге она была выше труб на 3 см.
  8. После высыхания стяжки можно монтировать финишное половое покрытие.

Так выглядит стандартная процедура монтажа. А теперь давайте поговорим об альтернативных способах. Они нужны в том случае, если по результатам проверки ваш балкон оказался слабоват для того, чтобы выдержать вес бетонной стяжки.

Так чем же ее можно заменить? Существует целых три варианта:

  • модульный деревянный — осуществляется с помощью листов ДСП, в которых проложены каналы для осуществления укладки труб. Для такого способа обязательно нужно покрыть предварительно утепленный пол фанерой. Сверху на нее мы и будем укладывать листы ДСП. Между ними необходимо оставить расстояние 5 см. Листы крепятся к фанере саморезами, затем в оставленные зазоры устанавливается профиль из алюминия, а уже в него монтируются трубы. Поверх этой конструкции снова укладываются листы ДСП,
  • деревянный на рейках. Суть та же, что и у предыдущего: на поверхности пола горизонтально раскладываются рейки, между ними — профиль из алюминия, а в него трубы. Горизонтальное расположение должно быть строго вымерено по уровню. Пустое место, образовавшееся между рейками и профилем, нужно заполнить материалом с теплоизоляционными свойствами. Поверх уложенных труб монтируется черновой пол, а затем и окончательно покрытие,
  • пенополистирольный — здесь мы совмещаем укладку пола с утеплением, поэтому последнее не нужно делать предварительно. Суть метода такова: на пол балкона, начиная от угла, кладутся листы экструдированного пенополистирола — это наш утепляющий слой. На листы устанавливаются специальные пластины, сделанные из алюминия, а уже на них крепятся трубы. Поверх всего этого дела укладываются гипсоволокнистые листы, а затем — финишная отделка.

Вот, собственно, и все. Как видите, самостоятельно на своем балконе водяной теплый пол вполне реально, хотя и не слишком просто. Зато после всех трудов вы сможете наслаждаться комфортом и уютом в помещении, при этом не разоряясь на оплате электроэнергии. Согласитесь, что оно того стоит.

Чтобы закрепить в голове весь этот немалый объем полученной информации, рекомендуем посмотреть видеоролик, ссылка на который расположена чуть ниже. А мы временно прощаемся с вами и желаем легкого и успешного монтажа!

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

  1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
  2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
  3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

  • Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
  • Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
  • Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
  • С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

  • Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
  • По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
  • Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться» то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

  • Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
  • В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
