Вентиляционный дефлектор: лучший способ наладить циркуляцию воздуха

Чтобы человеку было комфортно находиться в помещении, нужно обеспечить нормальную циркуляцию воздуха. Непрерывный воздухообмен создает правильно организованную…

Основные задачи «вентиляционного колпака»

Эффективность вентсистемы с естественным побуждением воздуха во многом определяется атмосферными условиями. Воздушные потоки циркулируют за счет подъемной силы, возникшей из-за температурной разницы внутри и снаружи помещения.

Работу вентиляции «корректирует» и ветер – он может, как ускорять, так и затруднять естественный воздухообмен.

Летом, когда температурный режим дома и на улице выравнивается, перепад давления и тяга стремится к нулю – естественная вентиляция дает сбой. Циркуляция воздуха сокращается, а в некоторых случаях наблюдается опрокидывание тяги

Частично снизить влияние погодных факторов и направить их на благо функционирования вентсистемы позволяет установка дефлектора. Модуль, по форме напоминающий колпак, устанавливается в верхней точке вытяжного канала.

Дефлектор решает две основные задачи:

  1. Защищает шахту от забивания мусором и попадания птиц.
  2. Минимизирует негативное воздействие атмосферных осадков на вентиляционное оборудование.
  3. Активизирует и усиливает тягу, генерируя и перенаправляя ветровые потоки – КПД вентсистемы повышается на 15-20%.

Зонтичная конструкция используется для повышения тяги и в дымоходе. Дефлектор на дымовой трубе дополнительно исполняет роль искрогасителя.

Вентиляционный колпак теряет эффективность, когда ветер дует снизу – воздушный поток ударяется о козырек и препятствует работе вытяжки. Решение проблемы – монтаж дефлектора с двумя конусами

Типы вентиляторов по способу монтажа

Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.

Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.

Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.


Кровельные вентиляционные приборы работают по осевому или центробежному принципу. Первый вариант чаще используют для обычной среды, а второй – для пылевой и агрессивной

При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.

Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже – аксиального.

Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.


Канальные вентиляторы прямоугольной или квадратной формы выполняются из металла, круглые – из пластика. Металлический кожух износоустойчив и прочен, а пластиковый – менее шумный

Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.


Многоканальные агрегаты позволяют оптимизировать комплекс воздуховодов, сократить капитальные расходы и трудоемкость работ по обустройству вентиляционной системы дома

Дополнительное преимущество – упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.

Как рассчитать потребность в устройствах?

Для вентиляции небольших помещений (комнат, гаражей, подвалов) используется турбина с диаметром основания 110—160 мм. Устройства с размерами от 200 до 600 мм подойдут для помещений до 40 м2 с постоянным пребыванием в них до четырех человек.

Большие диаметры, 400 до 680 мм используются при обеспечении воздухообмена в помещениях с большой площадью, многоквартирных домах, складах, животноводческих фермах.


Дефлектор часто используют там, где нужно организовать воздухообмен, но сложно добиться хорошей тяги. Таким местом, например, может быть погреб

Точно высчитать необходимое для установки количество дефлекторов можно, используя формулу:

Вентилируемый объем = кратность воздухообмена в час Х объем помещения.

Показатель воздухообмена в час различен для разных помещений. Таблица для удобства разделена на показатели для бытовых и промышленных помещений

Количество вентиляционных дефлекторов = вентилируемый объем/производительность дефлектора.

Для примера: Помещение имеет 12 м в ширину, 20 м в длину и 3,5 м в высоту. Сила ветра в среднем равна 3,5 м/с. Воздухообмен помещения должен пройти в 3 цикла за час. Вычисления проводятся следующим образом:

  • Вентилируемый объем = (20х15х3,5) х 3 (количество циклов воздухообмена)=3150 м3/час$
  • 3168/800 (производительность дефлектора)= 3,94, то есть 4 шт.

Исходя из вычислений, для вентиляции помещения необходимо установить 4 дефлектора соответствующей модели.

Установка турбодефлектора на дымовых трубах котлов, работающих на газу или жидком топливе, возможна, при условии, что температура на выходе не превышает максимальную температуру, заявленную производителем.

Она может быть от 100 до 500 °C. При более высокой температуре, чем допускается, необходимо использовать специальные высокотемпературные насадки.

Вам также может быть интересна информация о самостоятельном монтаже дефлектора на дымоход, рассмотренная здесь.

Вытяжные вентиляционные установки

Главное предназначение вытяжных вентиляционных установок заключается в отводе отработанного воздуха из помещения и равномерном выравнивании давления при действующем притоке. Вытяжные вентустановки устраняют и отводят не только неприятные запахи, но и удаляют различные вредности из помещения, такие как углекислый газ, пыль, дым, а также другие опасные для здоровья человека загрязнения и примеси.

Конструкция вытяжных установок включает в себя вытяжной вентилятор, воздуховоды, шумоглушитель, элементы автоматики и дефлектор. Вытяжку можно сделать общеобменной (для всего помещения), либо локальной, которая целенаправленно удаляет и вытягивает загрязненный воздух и вредности непосредственно в месте их возникновения (местные отсосы). Это особенно актуально для больших или специализированных помещений (например, цех).

Вытяжная вентиляционная установка

На практике в качестве вытяжного оборудования используется просто вытяжной вентилятор, который либо имеет определенную автоматику для возможности изменения производительности и правильного включения/отключения, либо просто включается кнопкой-пускателем с режимом работы on/off.

Для полноценной и правильно работающей системы необходимо совместное использование приточной и вытяжной вентиляции, так как обособленно, вытяжные установки не могут обеспечить полноценного и качественного воздухообмена.

Особое внимание стоит уделить вытяжным противодымным установкам, ключевая задача которых заключается не только в отводе дыма и продуктов горения, но и недопущении дальнейшего распространения огня по всему зданию. Для этих целей, в вытяжных установках такого типа задействуют:

Для этих целей, в вытяжных установках такого типа задействуют:

  • специальные вентиляторы, отводящие дым и тепло;
  • воздуховоды из огнеупорных и тугоплавких материалов;
  • особые противодымные и противопожарные клапаны.

Вытяжные противодымные установки обязательно автоматизируют, синхронизируя даже сразу несколько способов, на случай выхода одного из сигнальных устройств включения из строя.

1 Устройство вентиляционного дефлектора

Каждый турбодефлектор для вентиляции состоит из нескольких функциональных элементов:

металлические стаканы (в стандартном варианте их 2);

фиксирующие кронштейны для надёжного крепления;

приточно-отводящий патрубок, который надевается на трубу и крепится при помощи хомута.

По форме наружный стакан отличается формой, расширяющейся у нижней части. Что касается нижнего, то он абсолютно ровный. Цилиндры надеваются один на другой, а у верхней части фиксируется крышка на стойках.

На рисунке ниже показаны составные части  разных типов конструкций.

Устройства дефлектора в вентиляционной системе дома реализовано таким образом, что при направлении воздушных потоков снизу в верх, прибор срабатывает плохо: происходит его отражение от поверхности крыши, после чего кислород устремляется к газам, выходящим в верхней части отверстия. Этот недостаток типичен для всех агрегатов. Для его устранения требуются 2-х конусные решения, соединения между собой «мостиком».

Рекомендуем к просмотру короткое видео об устройстве

Функции вентиляционных выходов

В одно- и двухэтажных домах вытяжные каналы из кухни, санузлов, душевых, бассейнов, технических помещений (прачечной, сушильни, помещения, в котором установлен котел) и подвала выводятся на крышу через мансарду или чердак.

Согласно требованиям нормативов, в вентиляции нельзя объединять в один канал воздуховоды, ведущие из кухни и санузлов ни с друг другом, ни с дымоходом. Поэтому через крышу дома выводятся обычно несколько вентиляционных труб и дымоход.

Допустимо их прокладывать отдельными каналами в одной вентиляционной шахте. Воздуховод из подвала обычно проводится по фасаду здания и также имеет отдельный выход.

В большинстве случаев целесообразно объединять все вентиляционные выходы и трубы в один короб, так как прорезать и герметизировать в кровле одно большое отверстие под короб проще, чем несколько меньших отверстий под трубы

Правильный расчет вентиляционного выхода является залогом хорошей тяги. Естественная тяга образуется из-за разницы давлений воздушных масс на улице и внутри вытяжной трубы.

Во внимание необходимо принимать высоту вентиляционного стояка, соответствие диаметра воздуховодов внутри дома длине вытяжной трубы, ее месторасположение на крыше. Чем выше вентиляционная труба, тем сильнее в ней будет тяга

Усилить тягу поможет  вентиляционная установка на кровле.

Чтобы закрыть доступ дождю над выходным отверстием трубы или короба монтируют зонт. Это простейшая разновидность дефлектора, хорошо работающая в местностях с высокой и средней ветровой нагрузкой. При порывах ветра внутри воздуховода благодаря ему создается разрежение, намного усиливающее тягу.

В системах естественного воздухообмена, работающих в областях с низкой ветровой активностью, на устье вытяжки устанавливают турбинный дефлектор. Такое устройство способно усилить тягу даже при легком дуновении практически незаметного ветерка.

Кроме защиты от всех видов внешних загрязнений любой вид дефлектора не дает воздушному потоку опрокинуться из-за отсутствия тяги в трубе.

Лучший способ усиления тяги – установка турбодефлектора. Его головка вращается от ветра, благодаря чему разряжение в вентиляционном канале существенно усиливается

Таким образом, от правильно устроенного вентиляционного выхода зависит:

  • наличие хорошей тяги в вентканалах;
  • хороший воздухообмен во внутренних помещениях;
  • отсутствие запахов в доме;
  • снижение уровня влажности во влажных помещениях (ванная, прачечная, душ).

Если ширина или высота вентиляционного выхода были рассчитаны неправильно, в каналах может пропасть тяга или возникнуть обратная тяга. В этом случае кроме дефлектора желательно еще и поставить обратный клапан, исключающий обратное движение отработанной воздушной массы.

Установка

Правила монтажа вентиляционных дефлекторов отображены в нормативном документе СНиП 41012003, в котором указаны их допустимые размеры и высота места крепления.

Место соединения дефлектора с шахтой может быть:

  • фланцевым – готовое круглое или квадратное изделие с отверстиями для болтов, обеспечивающее герметичность соединению;
  • прямоугольным – применяется в случае квадратного основания дефлектора;
  • круглым – самым распространенным, ввиду более частого применения круглого типа основания.

Рекомендации по установке:

  • вентустановка должна быть доступна для воздушных потоков различного направления;
  • высота конструкции должна превышать высоту конька кровли на 1,5 м. (оптимальная высота для лучшего КПД);
  • не устанавливаться в зоне аэродинамических теней (глухое пространство между зданиями с образованием крутящихся воздушных потоков).

Поставляться дефлекторы могут как в собранном, так и в разобранном состоянии, поэтому перед установкой следует сначала собрать его.

Сделать это возможно своими руками всего в несколько шагов:

  • нижнюю часть установить на вентотверстие, закрепить его болтами или гайками;
  • далее крепится диффузор (с помощью хомута);
  • крепление колпака с обратным конусом или без, с помощью кронштейна.

Но если совпадение по каким-то причинам проблематично, то имеющееся отверстие возможно уменьшить с помощью заранее раскрученной и намотанной на него проволоки из стали.

На что обратить внимание

  • Так же дефлектор должен отвечать всем параметрам конструкции, принятым в документе ТУ 36233780.
  • Если предполагается выброс агрессивных воздушных масс, то не используется дефлектор из оцинкованного железа.
  • Для уменьшения тяги во время сильного ветра целесообразным будет установка задвижки перед дефлектором.
  • Предварительный просчет температуры воздуха из вентотсека позволит правильно подобрать материал, из которого изготовлена установка.

Ремонт

За правильным функционированием вентсистемы, как и любого прибора, следует следить.

О неисправности системы расскажут:

  • запах сырости, гнилостности, прения;
  • появление грибковых поражений плесени в соответствующих местах с повышенной влажностью (за раковиной, в ванной, за шкафами, тумбами столов), так и на открытых местах (на стенах, потолках);
  • образование конденсата (на окнах, стенах, поверхности мебели);
  • сырость и прохлада — особенно чувствуются по хранящимся в помещении вещам;
  • трудности поступления кислорода и, соответственно, затруднение дыхания;
  • сама система может издавать гул или глухие хлопки, источать горелый запах.

От качественной работы всей вентиляционной системы зависит не только внутренний микроклимат помещения, но и безопасность нахождения в нем, ведь продукты сгорания могут начать скапливаться и провоцировать осложнения в работе дыхательных путей.

Если вы заметили появление данных признаков, необходимо провести диагностику, выявление и устранение причин выхода из строя вентиляции.

Диагностика неисправностей

Несомненно, обращение к услугам специалиста в данном вопросе является наиболее приоритетным.

Но возможно провести и предварительное диагностирование с помощью одного из способов:

  1. в одной из комнат приоткрывается окно/форточка. А к решетке вентиляции подносится бумажный лист. Он засасывается и удерживается на решетке при нормальном функционировании.
  2. Чтобы получить более точный результат, поможет использование специального прибора – анемометра. С его помощью производят замер скорости воздухопотока.
    Соотнеся его с диаметром шахты, получают точный расчет потока из данных специальной таблицы.
    Или с помощью формулы: Q = V * S * 360
    V – показания анемометра;
    S – площадь вентотверстия;
    Q – объем проходящего потока.

Полученный результат сравниваем с принятыми нормами циркулирования:

  • в кухонном помещении – 60 куб.м/час.;
  • в ванной и туалетной комнате – 25 куб.м/час.

Теперь перейдем к рассмотрению наиболее часто встречающихся причин поломок, это:

  • неправильный монтаж установки;
  • несоответствующая эксплуатация;
  • игнорирование профилактических мероприятий;
  • механические повреждения;
  • процесс коррозии;
  • снижение износостойкости;
  • образование пробки из мусора;
  • компрессор недостаточной мощности или его поломка;
  • неэффективность фильтров и др.

Перечисленные причины могут привести к выходу из строя вентсистемы и нарушению всего циркуляционного процесса.

Своими силами рекомендуется проводить лишь мелкий ремонт, профилактику и очищение стенок вентшахты, без серьезного вмешательства и демонтажа конструкции.

Почему вентиляция в квартире работает в обратную сторону

  1. Герметичность помещения. Нормальная циркуляция воздуха может нарушаться из-за невозможности попадания воздуха в

    квартиру из других источников. Причиной этому являются современные пластиковые окна, которые, в отличие от деревянных вариантов, не пропускают потоки воздуха.

Горячий воздух поднимается по трубе, а холодный занимает освободившееся место. В герметичном помещении может создаваться пониженное давление, из-за чего возникает эффект обратной тяги. Хорошая тяга в трубе будет только причиной для отсрочки эффекта. Для исправления ситуации потребуется устанавливать дополнительную вентиляцию и приточные клапаны.

  1. Расчеты поперечного сечения канала проведены некорректно. Вентиляционная система функционирует в более интенсивном режиме при сравнении с дымоходом. Стремительный нагрев влечет за собой более быстрое передвижение воздуха по трубе.

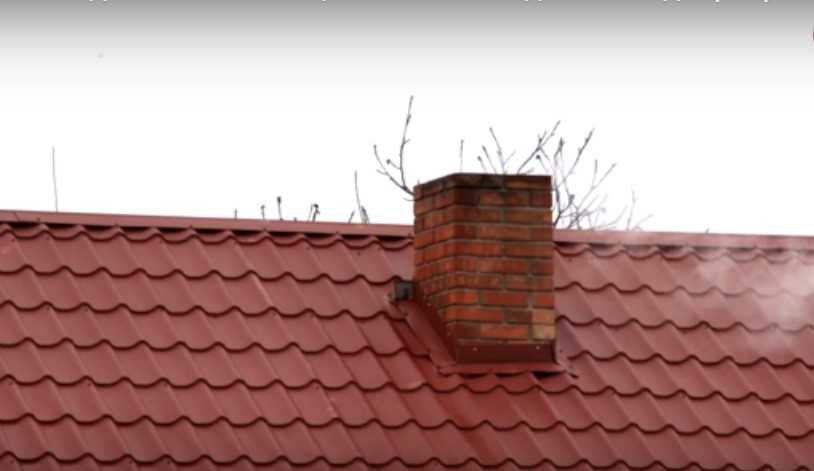

  2. Дымоход расположен в «ветровой тени». Эффект обратной тяги появляется при расположении трубы в месте, где передвижение воздуха преграждается конструкцией здания.
  3. Лестница спроектирована с ошибками. Лестница по своей сути представляет собой большую трубу, которая может быть причиной некорректного направления воздуха. Винтовая и изогнутая типы лестниц позволяют уменьшить воздействие на работу вентиляции.

Засорение каналов — одна из причин неправильной работы вентиляции

Способы проверки

Неприятные запахи, сквозняки, плесень и грибок появляются при наличии проблем с работой вентиляции. Для того, чтобы удостовериться в причине возникновения проблем, необходимо знать, как проверить систему. Для этого открывается форточка в любой комнате, после чего к каждой вентиляционной решетке необходимо приложить лист бумаги.

Вентиляция работает исправно, если бумага притягивается к решетке. Если листок не двигается, то система не функционирует. Работа вентиляции нарушена, если бумага отлетает от решетки, что связано с обратной тягой. В этой случае вся грязь и запахи не выходят из квартиры, а попадают в нее из отверстия.

Способы устранения проблемы

Что делать для устранения обратной тяги:

  1. Чистка прохода. Для этого потребуется внять вентиляционную решетку и убрать скопившийся мусор при помощи веника или пылесоса. Если в шахту попал строительный мусор, то процедура уборки может быть проведена только специалистами.
  2. Установить пластиковые окна с клапанами или установить их дополнительно.
  3. Туалет и ванную комнату можно оборудовать специальными вентиляторами или дефлекторами, устанавливаемыми на

    Вентилятор вытяжки в туалете

    отверстие для вытяжки. При этом необходимо внимательно подходить к процессу выбора подходящей модели, на что будет влиять тип системы.

  4. Если потоки воздуха попадают в помещение только при сильных порывах ветра, то необходимо установить защиту или обратные лепестковые клапаны в устье шахты.
  5. Прочистка вентиляционного канала ото льда и снега.
  6. Если вентиляционная система установлена неправильно, то для исправления недочетов потребуется проводить процесс демонтажа.
  7. Если квартира оснащена холодными трубами или получаемого отопления недостаточно для обогрева помещения, то проблему нужно устранить. В отопительный сезон температура не должна опускаться ниже 18 градусов по Цельсию.

Применение любого из способов для устранения проблемы потребует консультации со специалистом. Самые крупные работы необходимо проводить, если причиной, по которой система не работает, является ошибка в планировке или строительстве системы.

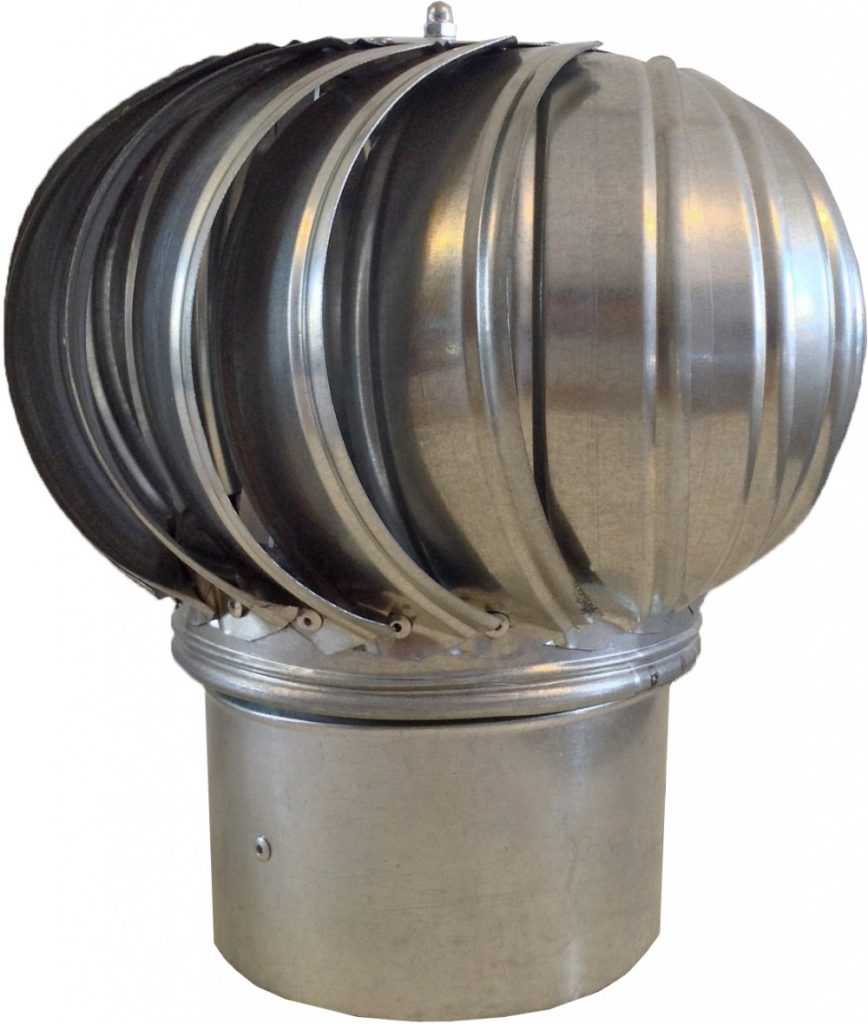

Какой формы может быть турбодефлектор

Чтобы понимать, какую работу придется выполнить, устанавливая турбодефлектор для вентиляции своими руками, стоит еще на этапе проектирования системы определить каким будет основание конструкции:

  • в виде насадки на трубу с круглым сечением;
  • в виде насадки на квадратную трубу;
  • в виде плоского квадратного основания.

Нижняя часть дефлектора может быть круглой, квадратной, прямоугольной формы

Устанавливаются турбины в самой высокой точке кровельной конструкции. Они располагаются вдоль конька с определенным шагом – 4-6 м. Если речь идет только о вентиляции чердачного пространства, то оптимально использовать турбины вида ТА-315. Конкретно эта модель по производительности готова обслуживать пространство для крыши площадью от 50 до 80 м2

Здесь, важно учитывать угол наклона ската. Для крутых крыш количество турбин будет меньшим, а для пологих – большим

При оснащении вентсистем жилых зданий, установка выполняется на вылете вентиляционной шахты или дымохода. Как вариант монтаж может выполняться на задвижки воздуховодов. При обустройстве зданий промышленного назначения показано применение регулируемых воздухозаборных устройств. В этом случае нивелируется такая проблема, как теплопотери зимой.

Зачем нужна установка дефлектора

Приспособление для большей эффективности работы вентиляции помогает уменьшить влияние различных факторов на ее работоспособность. Не стоит пренебрегать необходимостью его использования. Нередко от атмосферных условий зависит, насколько эффективной будет работа вентсистемы. Подъемная сила обеспечивает циркуляцию потоков воздуха. Такой эффект получается за счет разницы в температурах в помещении и снаружи него. Ветер будет влиять на работу вентиляции, осложняя процесс естественного воздухообмена или увеличивая его скорость.

Внешне турбодефлектор похож на колпак, который размещен наверху вытяжного канала. За счет работы данного узла удается уменьшить негативное влияние, которое оказывают на оборудование осадки, обеспечить защиту для шахты от мусора. Образующиеся потоки ветра перенаправляются, что несколько усиливает тягу. Чтобы ее повысить, внутри дымохода установлена конструкция, выполненная наподобие зонта. Дефлектор, установленный на трубу дома, из которой идет дым, обеспечивает гашение искр и уменьшает опасность возгораний.

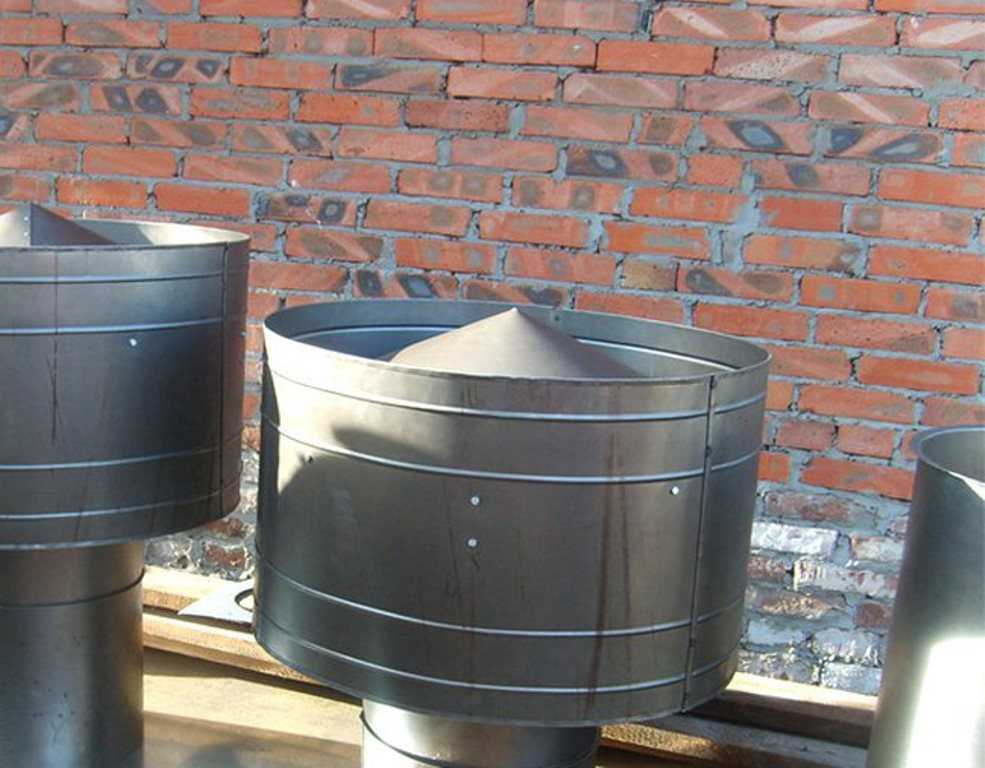

Разновидности дефлекторов и принцип их работы

Прежде чем решить, какой дефлектор делать, и стоит ли этим заниматься в принципе, можно ознакомиться с ним со всех точек зрения. Дефлекторы можно охарактеризовать следующим образом:

  • характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
  • к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
  • чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

  1. Григоровича.
  2. Волпер круглый.
  3. ЦАГИ.
  4. открытый Астато.
  5. звезда Шенард.
  6. Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

  1. Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
  2. Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
  3. Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.

Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.

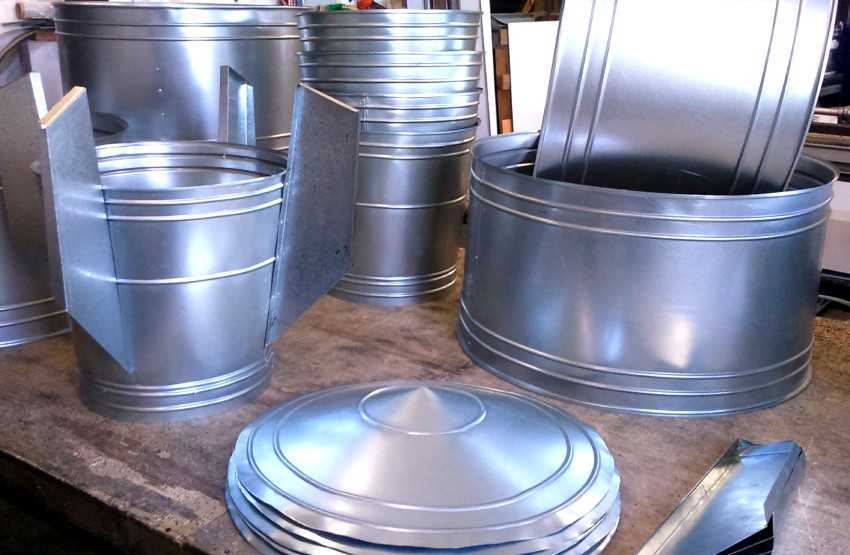

Как сделать ЦАГИ и турбодефлектор для вентиляции своими руками: чертежи, этапы работ

Турбодефлектор имеет довольно сложную конструкцию, поэтому самостоятельно за изготовление прибора берутся не многие.

Если все-таки было решено выполнить именно такую конструкцию, необходимо позаботиться о наличии следующих инструментов и материалов:

  • листа нержавеющей или оцинкованной стали;
  • электрической или аккумуляторной дрели;
  • обычных и ножниц по металлу;
  • болтов, саморезов, гаек и хомутов;
  • предметов для оформления чертежа: линейки, карандаша, циркуля, картона и миллиметровки;
  • сварочного аппарата.

При самостоятельном изготовлении дефлектора ЦАГИ понадобятся: киянка, дрель, тиски и ножницы по металлу.

При самостоятельном изготовлении важно правильно выполнить посадочную часть, которая будет соответствовать нужному диаметру трубы. После этого к готовой детали привариваются пластины с расположенной посредине трубкой, куда вставлена динамическая часть прибора

Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор. Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети.

Большинство умельцев предпочитают изготавливать в домашних условиях прибор ЦАГИ, потому как сделать дефлектор довольно просто. Для этого понадобится взять оцинкованную сталь не тоньше 0,5 мм, из которой затем вырезаются нужные детали. Для сбора конструкции используются заклепки, болты и гайки. Для работы потребуются такие инструменты:

  • молоток или киянка;
  • дрель;
  • тиски;
  • ножницы по металлу;
  • рулетка и карандаш.

После вырезания из листов жести необходимых деталей, их соединяют между собой с помощью заклепок.

Благодаря тому, что в сети доступно большое количество готовых чертежей, ни для кого не составит труда выполнить рисунок диффузора. Главное – правильно определить размер. Наиболее ходовыми параметрами считаются вентиляционные каналы диаметром 10-11 см, особенно в том случае, если вытяжка сделана из пластиковой трубы.

Итак, после того как из листов жести вырезаны необходимые детали, их соединяют между собой посредством заклепок. Затем готовый дефлектор надевается на оголовок, а нижний патрубок стягивается при помощи хомута. Если шахта квадратная, дополнительно изготавливается или приобретается переходник, фланец которого закрепляется к концу трубы.

Правильно спроектированная вентиляция поможет поддерживать в жилье нормальный микроклимат, а установленный на крыше дефлектор обеспечит тягу, которая быстро очистит помещение от отработанного воздуха. Несмотря на то что большая часть моделей приборов не отличается высокой стоимостью, они все равно гарантируют продуктивную вытяжку и сохраняют здоровье жильцов.

Проверка на потребность в чистке

Скорость передвижения воздуха определяют с помощью анемометра

При проверке качества воздуха специалисты используются специальное оборудование. Естественная вентиляция замеряется при помощи анемометров. Это прибор, указывающий на скорость перемещения воздуха в вытяжном вентканале. Специалисты при проверке измеряют площадь сечения и полученные данные по скорости. Имея эти параметры, можно произвести расчет, какое количество воздушных масс проходит через канал за определенный промежуток времени. Полученные параметры нужно сравнить с утвержденными нормами.

По законам физики теплый воздух стремится вверх, одновременно спешиваясь с холодным. Именно на этом основан принцип естественной вентиляции. Свежий воздух поступает в квартиру через окна и двери, нагреваясь, он поднимается вверх и выходит через вентиляцию наружу. Тяга воздушных масс будет напрямую зависеть от температуры воздуха на улице. В летний период, когда на улице воздух очень сухой и жаркий, воздухообмен нарушается. Принцип естественной вентиляции функционирует плохо.

Проверить качество работы вентиляции можно самостоятельно. Ряд факторов напрямую укажут на то, что необходимо осуществлять прочистку. К ним относятся:

  • скопление на решетке и вокруг нее паутины и мелкой пыли;
  • сильное ощущение духоты в помещении;
  • конденсат на стеклах, повышенный уровень влажности.

Если огонь наклоняется в сторону канала, вентиляция работает хорошо

Насторожить должно явление, когда после влажной уборки уже в этот же день на поверхности мебели образуется слой пыли. Основной причиной будет засорение вентиляционных каналов и выведение прибора и строя.

При помощи подручных средств самостоятельно можно определить эффективность функционирования приточных каналов. Выявить степень загрязнения можно следующим образом:

  1. Открыть форточку.
  2. Поднести к решетке вентиляции зажигалку или свечку.
  3. Если пламя будет наклоняться в сторону решетки, значит система функционирует нормально.

Лучше всего проводить проверку при помощи простого листа бумаги. Его прикладывают к решетке. Если вентиляция работает нормально, бумагу притянет воздушным потоком. В противном случае требуется очистка вентиляции.

Выводы и полезное видео по теме

Сравнение характеристик ротационной турбины и модели ЦАГИ:

Принцип работы поворотного флюгера-дефлектора:

Технология установки турбодефлектора на плоскую кровлю:

Такое простое приспособление, как дефлектор, способно решить распространенную проблему естественной вентиляции – недостаточность вытяжной тяги.

Помимо повышения эффективности воздушной циркуляции, колпак выполняет защитную роль, предотвращая забивание вентканала мусором.

Имеете опыт в монтаже и эксплуатации вентиляционного дефлектора? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для обратной связи расположен ниже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
