Как сделать вальмовую кровлю крыши: стропильная система и установка своими руками: схема, конструкция, чертежи и расчет и монтаж +видео

Как установить вальмовую крышу своими руками. Все о стропильной системе крыши+ фото и видео инструкции по монтажу. А также покрытиям кровли и гидроизоляции! Узнайте подробнее в статье=>>

Полезные рекомендации

Полувальмовые крыши (они обычно относятся к голландскому и каркасному виду построек) выглядят иначе и допускают при монтаже карнизов торцевого ската расположение окон несколько выше, чем фронтальные. Строительство такого типа крыш, как правило, производится тогда, когда запланировано устроить внутри ее мансардного пространства жилую зону.

Проведение вентиляции холодного чердака является интересным вариантом, так как при отсутствии отопления конденсация влаги будет незначительной, но удаление ее в любом случае необходимо.

Этапы строительства вальмовой крыши смотрите в следующем видео.

Инструкция по строительству вальмовой крыши

Прежде чем осуществить монтаж стропильной системы вальмовой крыши, делают разметку. Её наносят следующим образом:

  1. На верхнем ряду обвязки по торцу постройки отмечают горизонтальную ось.
  2. Отсчитывают ½ от толщины конькового бруса. По этой метке определяют горизонтальную проекцию центрального стропила.
  3. Отмечается положение боковых стропил при помощи пропорционального распределения расстояний от намеченной линии по периметру стены.
  4. Подсчитывают длину свеса стропильной системы.

Когда все расчёты подготовлены, начинают строительство вальмовой крыши. Шаги по возведению кровли приведены ниже:

  • Первый шаг – монтаж вертикальных стоек для поддержки конькового бруса (прогона). Стойки прикрепляются к центральной балке через систему укосов.
  • Второй шаг – установка основных стропил. Их изготавливают одинаковыми по длине. При этом кровельный свес рассчитывают в пределах от 50 до 70 см.
  • Третий шаг – устройство диагональных стропил, которые идут от конька к углам здания. Важный элемент в устройстве вальмовой крыши — это стык трёх элементов: вальмы, конька и диагональных стропил. Для усиления диагональных стропил используют ригели и стяжки.
  • Четвёртый шаг – установка нарожников (коротких стропил) к угловым диагональным стропилам. Для данного элемента шаг установки такой же, как и для остальных стропил.

Пятый шаг – монтаж кровельного пирога. Он включает в себя:

-монтаж парозащиты;

-монтаж обрешетки;

-укладка утепления (при необходимости);

-монтаж контробрешетки;

-установка ветроизоляции.

  • Шестой шаг – установка реек под мансардные или слуховые окна, дымоходов и прочих технических отверстий.
  • Седьмой шаг– укладка кровельного материала. Он может быть прикручен напрямую к рейкам обрешётки, например, при укладке металлочерепицы или с прослойкой OSB плит, если речь идёт о мягкой кровле.

Для усиления конструкции стропильной системы используют дополнительные элементы и конструктивные решения:

  • Шпренгель. Это брус, установленный на стыке угла двух мауэрлатов. На шпренгель устанавливают стойку, подпирающую стропила на углу.
  • Для лучшего крепления диагональных стропил их врубают в мауэрлат и коньковую доску.
  • К центру диагональных стропил устанавливают специальные стойки, которые придают большую жёсткость конструкции.

Важно помнить, что перед тем как делать вальмовую крышу, стоит точно сверить все расчёты – они должны обеспечивать необходимый запас прочности, тогда ваша крыша прослужит на совесть несколько десятилетий. https://www.youtube.com/embed/blz6oyYcBls

Материалы и крепеж

Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.

Пиломатериалы

Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.

Крепеж

Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.

Выбор крепежа зависит от материала стен:

  • В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.

Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.

Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.

Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.

Монтаж вальмовой кровли по безраспорной системе

Шаг 1. Первым делом нужно приобрести весь необходимый материал, привезти его на место строительства, подготовить стропила к дальнейшей работе

Здесь важно сделать заготовки такими, чтобы были соблюдены все размеры и срезы. Также именно на этом этапе можно заняться и сращиванием стропил

В данном случае будут использоваться шестиметровые стропила сечением 15х15.

Вначале подготавливаются все необходимые материалы

Макет из двух стропил

Шаг 2. Далее можно заняться изготовлением и монтажом мауэрлата. Сначала требуется по периметру стен дома создать опалубку и проложить в ней армирующие прутья. Размер бетонного пояса в этом случае должен получиться 20х20 см. Здесь сразу же устанавливаются мощные металлические болты для установки и фиксации самого мауэрлата.

Сооружение опалубки

Шаг 3. После изготовления опалубки ее нужно залить бетонной смесью и дать застыть. В это время брус для мауэрлата сечением 10х20 нужно обработать защитными составами.

Застывание бетонной смеси

Цены на цемент и основы смесей

Цемент и основы смесей

Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.

Укладка гидроизоляции

Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.

В мауэрлатном брусе сверлятся отверстия

Установка бруса по периметру

Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.

Закручены гайки

Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.

Сначала требуется установить подконьковый брус посередине крыши

Все соединения производятся при помощи металлических уголков

Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции

Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.

Установка диагональных стропил

Еще одно фото процесса

Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил

Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки

Шаг между стропилами здесь – 60 см.

Монтаж остальных рядовых стропил

Создается выпил в области касания стропилины и мауэрлата

Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.

Нарожники нужно прибивать к диагональным стропилам

Результат проделанной работы

Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.

По оставшимся двум скатам тоже нужно установить стропила-нарожники

Готовая стропильная система

Цены на строительные леса

Строительные леса

Шаг 12. Установка стропильной системы вальмовой кровли завершена. Далее можно монтировать защитные мембраны, утеплитель, обрешетку и непосредственно кровельный материал.

Теперь можно монтировать защитные мембраны

Видео – Стропильная система вальмовой крыши

Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

  • подготовку;
  • установку стропильной системы;
  • укладку гидро-, тепло- и пароизоляции;
  • монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

Монтаж стропил

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек

Важно прочно зафиксировать систему в пространстве

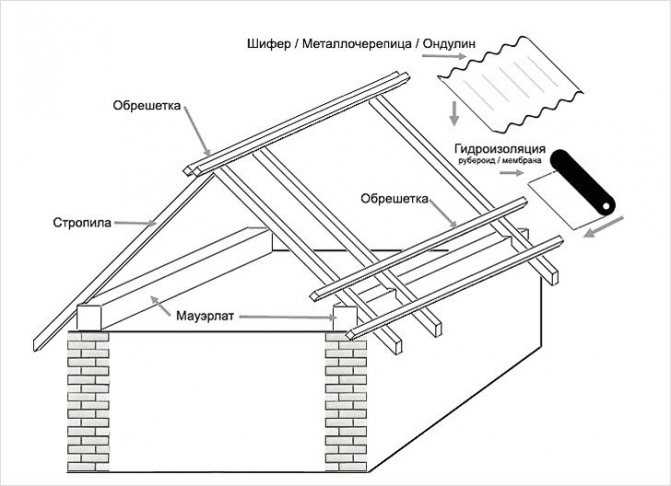

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

  • для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
  • гибкая черепица, ондулин, рулонная кровля — сплошной настил;
  • асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

Преимущества и недостатки вальмовой крыши

Помимо особенного внешнего вида, вальмовая крыша отличается высокой прочностью и надежностью. Она способна эффективно противостоять неблагоприятным погодным условиям, обильным осадкам, сильным порывам ветра, а также внешним нагрузкам. Также особенность конструкции такова, что в пространстве крыши можно организовать удобное жилое помещение, мансарду или чердак. При этом не придется сталкиваться с существенными неудобствами от наклона крыши. Помещение будет иметь достаточно комфортный температурный режим. Равномерный нагрев крыши поддерживается за счет увеличения площади поверхности.

Однако возведение такой конструкции сопряжено с определенными сложностями. Необходимо точно распределить нагрузку в связи с существенным весом и большой площадью поверхностей скатов. Нужен тщательный расчет площади крыши и стропильной системы.

Технология возведения

Материалы для устройства кровли

Как я отметил выше, вальмовая крыша вполне может быть построена самостоятельно. Но чтобы каркас ее был надежным, необходимо подобрать материалы с достаточной несущей способностью.

Для предварительного проектирования можно использовать готовые чертежи с проставленными размерами

Как правило, параметры стропил рассчитываются, исходя их таких параметров как площадь основания кровли, высота конька и угол наклона. Но для уменьшения трудозатрат можно воспользоваться и готовыми цифрами, приведёнными в таблице:

Иллюстрация Элемент/материал для изготовления
Мауэрлат.

Брус сосновый от 100х150 мм.

Стропила накосные.

Доска сосновая 50х150 или 5х200 мм.

Стропила промежуточные и нарожники.

Доска сосновая 50х150 мм.

Стойки, подкосы, затяжки и другие детали.

Брус 50х100 или доска 50х150 мм.

Обрешетка.
  • брус 40х40 или 50х50 мм;
  • доска толщиной от 30 мм;
  • фанера или ориентированно-стружечная плита (ОСБ) от 20 мм.
Металлические накладки для усиления соединений.
Крепеж.
  • шпильки 10-15 мм для мауэрлата;
  • саморезы;
  • скобы;
  • гвозди.
Пропитка для древесины.
Кровельная гидроизоляционная мембрана.
Теплоизоляционный материал.
Кровельный материал:
  • металлочерепица;
  • битумная черепица;
  • профнастил и т. д.

Поскольку стропильная система вальмовой крыши — это основа всей конструкции, то и материалы для нее нужно отбирать очень придирчиво. Древесина для стропил, конька и других элементов должны быть сухой, ровной, без повреждений и червоточин. Кроме того, после закупки ее нужно досушить, а затем обработать проникающими пропитками, которые предотвратят гниение материала.

Древесину обязательно обрабатываем антисептиком — так каркас кровли прослужит в разы дольше

Что касается утепления, то оно весьма желательно — большая площадь скатов приводит к повышенным теплопотерям. В качестве теплоизоляционного материала я бы рекомендовал использовать маты на основе минеральной (базальтовой) ваты. Да, цена у них достаточно высокая, но малая теплопроводность и хорошая паропроницаемость делают вложение вполне оправданным.

Делаем стропила вальмовой крыши

Крыша своими руками сооружается по стандартной технологии: сначала делается каркас, потом он утепляется и гидроизолируется, а затем поверх гидроизоляции укладывается кровельный материал. Но если все финишные операции выполняются по типовым схемам, то при постройке каркаса есть и свои особенности.

Как сделать стропильную систему — расскажу и покажу в таблице:

Иллюстрация Этап работы
Установка мауэрлата.

На верхнюю часть несущих стен укладываем деревянный брус, пропитанный антисептиком.

Под брус подкладываем слой рубероида или гидроизоляционную мембрану.

Для фиксации используем либо анкеры, либо шпильки с резьбой, которые предварительно вмуровываем в кладку.

Установка конькового прогона.

На вертикальных стойках закрепляем коньковый брус.

Фиксируем конструкцию диагональными стропилами со стороны вальм. Угол наклона стропил должен соответствовать углу ската кровли.

Монтаж накосных стропил.

Выполняем установку диагональных стропильных ног. Для этого нижний край доски крепим к мауэрлату на углу, а верхний — фиксируем на коньковом брусе, используя металлические накладки.

Монтаж промежуточных стропил.

Стропильные ноги выравниваем, выставляем с выбранным шагом и закрепляем на мауэрлате.

Верхние края каждого стропила обрезаем и фиксируем на коньковом прогоне.

Монтаж нарожников.

Короткие стропила также закрепляем на каркасе: нижнюю часть ставим на мауэрлат, верхнюю срезаем по диагонали и подгоняем к плоскости накосного стропила.

На фото — каркас вальмовой конструкции, готовый к установке обрешетки

Готовая стропильная система вальмовой кровли служит основой для дальнейших работ — монтажа обрешетки, утепления, гидроизоляции и т. д.

Устройство стропильной системы вальмовой крыши

При приборе организации накосных и диагональных стропильных ногуй шатровой кровли руководствуйтесь такого рода указания:

  1. Накосные стропила закрепляются к внутренним углам стенок, а диагональные — к наружным. Протяженность 1-ый более обыкновенных стропил, таким (образом равно как в их возложена в один с половиной однажды немалая перегрузка.
  2. На стропильные лапти накосного вида станут основываться кургузые стропила скатов. Их именуют нарожниками. Их принято производить сдвоенными с 2-ух нормальных ногуй.
  3. Под стропила диагонального типа ставят опоры — 1 либо 2. С целью их производства применяйте выносливы с бруса. Подкосы располагают перед заостренным 45°.
  4. Промежуточные стропильные лапти полагаются поверх в коньковый дерево, а внизу — в мауэрлат. Рядом их монтаже держитесь шага в 1,0-1,2 м. Разреза таких ногуй необходимо подбирать, подвластно с схемы балки — один- либо бипролетная, шага стропил, основываемой весом кровли и снежным покровом перегрузки. Не забываете, что же переходные стропильные лапти никак не обязаны являться очень долгими.
  5. Каждую 2-ую опору укрепляете к порющей стене с поддержкой скруток. Приготовьте их с 2 проволок, что же обладают поперечник 4 миллиметров. Переходный основа объедините с мауэрлатом. Применяйте с целью данного противоположную скобу.
  6. Угловые стропильные лапти знакомы перед наименованием нарожники. Кроме того нередко их именуют полуногами, таким (образом равно как они обладают кургузую длину. С одной края нарожники полагаются в мауэрлат, с 2-ой – в диагональную ногу. С целью размеренной распределения перегрузки с круговых ногуй в накосныенарожники укрепляют к диагональным в различных участках, в соответствии с схеме шатровой крова.
  7. Для инвариантного размещения абсолютно всех стропильных ногуй приготовьте метки в коньковом брусе и мауэрлате. Более значительный период рядом производстве стропильной организации шатровой кровли — знающее объединение абсолютно всех составляющих в участках, в каком месте скрещиваются основные и диагональные стропила. Приготовьте с целью данного в брусьях надрезы, какие обладают удвоенный склон.

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

  • во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
  • во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
  • также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
  • еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
  • полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

  1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
  2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
  3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова

Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Как крепить нарожники

Укороченные стропила опираются одним концом на накосные стропила, другим на мауэрлат или ендову. Узел примыкания нарожника к стропилу выполняется следующим образом:

  • оба торца зарезаются под углом в соответствии с проектом;
  • элементы устанавливаются в проектное положение;
  • к накосному стропилу верхний край временно прибивается гвоздями длиной 120 мм (пристреливается нейлером);
  • окончательно узел фиксируется «глухарем» — толстым шурупом с широкой шайбой.

Есть старый, но очень надежный способ крепления с помощью черепных брусков. Они представляют собой обычные бруски сечением 50х50 мм или доски 50х100 мм длиной 20-30 см. Прибиваются к накосному стропилу гвоздями на 100-120 мм в нижней части нарожника. Верхний край будет раскрепляться обрешеткой или скобами.

При устройстве примыкания укороченного стропила к ендове принцип остается прежним. Черепной брусок прибивается снизу, а сверху можно установить скобу.

Бруски создают распор между нарожником и стропилом, что увеличивает жесткость соединения. Таким способом можно крепить и другие элементы — стойки, подкосы и т.д.

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

  1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.

    В скаты классической вальмовой крыши нередко встраивают элементы остекления

  2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.

    Шатровые крыши широко используются в современном индивидуальном строительстве

  3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.

    Боковые скаты полувальмовых крыш имеют укороченную длину, поэтому до линии карниза не достают

  4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.

    Датский проект хорош тем, что позволяет с лёгкостью обустраивать чердачные помещения

  5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.

    Построенная по голландскому проекту крыша пока ещё редко встречается в нашей местности

  6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

    Ломаная крыша несколько утяжеляет архитектуру здания, но зато позволяет обустроить несколько жилых помещений в чердачном пространстве

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Установка стропильных ног полувальмовой двухскатной крыши

Высота диагональной стропилины в месте крепления к мауэрлату должна быть измерена. Аналогичное расстояние отмеряют от вершины конькового бруса и делают отметку. От этой точки до середины фронтона натягивают шнурок, по которому следует ориентироваться в процессе изготовления центральных стропилин.

Центральная нога полувальмы устанавливается следующим образом:

  • Измеряют угол между натянутым шнурком и опорой, это необходимо для точного определения линии верхнего запила.
  • Измеряют угол между диагональными стропилинами, он поможет точно снять грани для более плотной посадки в узел.
  • Берут доску определенной длины и размером 5*15 см, делают запил по значению первого угла и затачивают его до получения углового выступа со вторым значением.
  • Выполняют примерку заготовки. Для этого ее прикладывают к натянутому шнурку сверху и измеряют расстояние от конька до верха заготовки.
  • Полученный результат переносят на нижний край доски. Расстояние откладывают строго по вертикали и проводят горизонтальную линию. Так создается запил врубки в нижней части конструкции.
  • После врубки приходит очередь линии нижнего запила. С помощью рулетки отлаживают ширину карниза и проводят вертикальную линию до пересечения с диагональной стропилиной.
  • Сразу крепить вальмовую ногу не рекомендуется, ее можно использовать для изготовления нарожников.

Нарожники изготовляют по аналогичной методике, но здесь важно учитывать фактические размеры и особенности установки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
