Укладка систем обогрева пола уже не является новинкой. Они могут существенно сэкономить средства и сделать дом уютным, комфортным

Естественно, перед выбором системы обогрева, необходимо обратить внимание на свойства напольного покрытия. Пленочный теплый пол под линолеум укладывается чаще всего

Преимущества конструкции

Инфракрасная нагревательная пленка обладает такими достоинствами:

  1. Укладка изделия производится быстро. Причем провести процедуру можно собственноручно.
  2. Нет необходимости в обустройстве стяжки: систему можно класть прямо под напольное покрытие.
  3. Возможность сэкономить средства и полезную площадь помещения.
  4. Пожарная безопасность.
  5. Достаточно высокая прочность покрытия. Учтите, что даже если поврежден один из элементов полотна, то система все равно будет работать.
  6. Включать и использовать такой теплый пол можно сразу после монтажа.

Несмотря на то, что производители уверяют в полной водонепроницаемости пленки, все же не всегда следует стелить ее в помещениях, подверженных сильному влиянию влаги. Все дело в электрических контактах. Хотя хорошая изоляция может решить эту проблему.

Особенности нагрева линолеума

Перед тем как делать монтаж инфракрасной пленки, необходимо рассмотреть некоторые свойства напольного покрытия:

  • Если вы решили укладывать теплый пол под линолеум, то это напольное покрытие должно содержать минимум синтетических веществ. В этом случае при нагревании оно не будет выделять вредных веществ.
  • Покупайте только тот линолеум, который пригоден для совместного использования с теплыми полами.
  • Следует отдать предпочтение напольному материалу, который изготавливается из многослойного ПВХ.

Линолеум не следует нагревать больше, чем до 28 °C. В противном случае он может начать плавиться.

Что необходимо для работы?

Укладка теплого пола производится только после того, как будет собран весь необходимый инструмент и материалы. Итак, вам потребуется:

  1. Система инфракрасного пола вместе со всеми комплектующими.
  2. Клипсы, при помощи которых вы будете подсоединять контакты. Их необходимо по две на каждую полоску.
  3. Терморегулятор и датчик.
  4. Утеплитель с отражающим покрытием или простой фольгированный теплоотражатель.
  5. Полиэтиленовая пленка для обустройства гидроизоляции.
  6. Строительный скотч.
  7. Медный электрический провод.

Как видите, монтаж системы не требует наличия специальных инструментов или деталей. Кроме того, в большинстве случаев в магазинах продается инфракрасная пленка со всеми необходимыми комплектующими.

Технология укладки ИК пленки

Монтаж изделия не представляет особых трудностей. Самым сложным этапом во всей работе является процедура подключения системы. Технология укладки предусматривает осуществление таких действий:

  1. Монтаж начинается с расчета общей мощности и размеров пленки. При этом учитывайте, что она не должна находиться под тяжелой мебелью, иначе появится проблема локального перегрева.
  2. Подготовка поверхности основания. Оно должно быть чистым, ровным и сухим. Для подготовки требуется устранить старое напольное покрытие, а основание выровнять при помощи стяжки.
  3. Укладка теплоизоляционного материала. После этого стелется пенофол. Учтите, что отражающий слой должен быть направлен вверх.
  4. По заранее размеченным линиям разрежьте пленку на куски необходимого размера. Режьте аккуратно, не повреждая контакты.
  5. Монтаж пленки. Учтите, что материал не следует укладывать внахлест. Это тоже приведет к локальному перегреву и повреждению напольного материала (системы обогрева). Кроме того, расстояние от центральной системы отопления (радиаторов и батарей) до инфракрасной пленки должно составлять не менее 30 см.

Как видите, монтаж ИК пленки под линолеум не является очень сложным заданием. Главное, правильно подключить и заизолировать контакты. А правильно установленный датчик обеспечит правильность работы всей системы. Удачного вам ремонта.

Как правильно рассчитать и распределить трубы водяного пола?

Теплый водяной пол

Первым делом необходимо рассчитать точный маршрут прокладки труб. Лучше всего расчет сметы на укладку водяного пола заказать специалисту-сметчику или сделать с помощью специализированных компьютерных расчетных программ. Вручную посчитать сложно, а ошибка в расчетах обойдется дорого и при переделке влетит в копеечку.

Водяной теплый пол своими руками

Последствиями неправильных расчетов, например, могут стать нежелательные эффекты: недостаточно активная циркуляция воды внутри труб, утечка тепла на отдельных участках пола, неравномерное прогревание комнаты, чередование холодных и горячих участков пола (так называемая «тепловая зебра»).

Самое важное правило при расчете: если теплый пол укладывается в нескольких комнатах, то расчет общей длины трубы производится отдельно для каждой

Какие параметры необходимо учесть при расчетах?

  1. Площадь помещений.
  2. Материал, из которого состоят стены, перекрытия.
  3. Наличие теплоизоляции, ее качество.
  4. Мощность нагревательного котла.
  5. Диаметр труб и материал, из которого они сделаны.

На основе этих параметров можно рассчитать длину трубы и расстояние между ее сегментами во время укладки («шаг»), чтобы теплоотдача была оптимальной. Шаг обычно составляет 10-30 см. Чем выше теплопотери в помещении, тем уже должен быть шаг (10-15 см). Если помещение не теряет тепло, в нем нет холодных стен, огромных окон, балконов, то шаг, соответственно, можно сделать шире – 30 см.

Расчет длины и сечения трубы

График зависимости

Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами  (к примеру, Audytor CO от Sankom).

При расчетах важно учитывать следующие факторы:

  • контур монтируют с отступом в 20 см от стен
  • в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
  • максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
  • в больших помещениях монтируют два или более контуров
  • разница между длиной контуров не должна превышать 15 м
  • шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)

Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока. График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя

При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола

График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.

Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Ошибки, которые не стоит допускать

При строительстве своими руками допускается некоторое количество ошибок, которые в итоге приводят к проблемам:

  • Экономия на специалистах по установке водяных контуров (не каждый сумеет это сделать на уровне).
  • Работы перед монтажом системы – обязательный процесс.
  • Не качественная установка демпферной ленты.
  • Черновая стяжка залита неровно.
  • Халтурная укладка системы, некачественное закрепление.

Многие мелкие ошибки встречаются при неумении правильно залить заливной теплый пол. Уберечься от ошибок поможет план выполнения подготовительных и монтажных работ с изучением профессиональных подсказок. Составляется смета растрат, которую нужно соблюдать, не экономить на материалах.

Бетонная заливка служит защитой от повреждений водяного контура. Чтобы она долго служила, нужно все правила выполнить. Точная укладка нагревательного контура, качественная стяжка определяют уровень надежности и работы системы.

Необходимые материал и инструменты

Процесс монтажа цементно-песчаной стяжки простой, поэтому справиться с ним сможет самостоятельно любой домашний мастер. Для выполнения работ, необходимо приготовить инструменты и материалы, для этого вам понадобится:

  • емкость для замешивания раствора, если объемы большие, то лучше использовать бетономешалку;
  • дрель с насадкой или строительный миксер;
  • металлические профили для изготовления маяков;
  • шпатель и мастерок;
  • строительный уровень;
  • лазерный уровень;
  • правило;
  • цемент;
  • песок;
  • вода;
  • пластификатор или клей ПВА.

Перед тем как приступать к созданию стяжки, необходимо оштукатурить стены и потолок, чтобы потом на пол не попадала грязь и штукатурка.

Чтобы трубы водяного пола не прогибались, допускаются перепады черновой стяжки +- 5 мм.

Монтаж водяного теплого пола под ламинат

Решение положить ламинат на водяной пол уместно в ситуациях, когда система обогрева работает уже давно, но финишное покрытие немного износилось. Тогда все работы выполняются, не касаясь системы обогрева, производится только замена покрытия.

Водяной теплый пол немного уступает другим видам обогрева, если говорить именно о сочетании с ламинатом. Но, например в частном доме он может стать более экономичным решением, его монтаж проводится поэтапно:

  1. Выбор материала. В системе возможны аварии, поэтому лучше использовать влагостойкий вариант ламелей.
  2. Подготовка помещения. Все неровности, бугры, перепады высот выравниваются. Поверхность очищается от мусора и пыли.
  3. Для начала укладывается изоляционный слой, подойдет пенополистирол с толщиной до 7 мм, на него монтируется армирующая сетка с элементами фиксации для труб. Или в качестве альтернативы – использование подкладки со специальными выступами.


Укладка труб на специальную подкладку

Заливка стяжки. На армирующую сетку или между выступами подложки укладываются трубы системы отопления. Вдоль стен наклеивается демпферная лента, все заливается цементным раствором. Время высыхания может составлять несколько недель.
Укладка подложки. Между стяжкой и ламинатом также используется подложка, можно применять тонкие вспененные материалы. К стяжке она дополнительно крепится двусторонним скотчем.
Монтаж финишного покрытия. Начиная от угла комнаты, проводится установка ламината. Доски между собой соединяются специальными пазами

Важно оставлять расстояние от стен в 10 мм, ведь возможно линейное расширение.


Подложка и ламели При первой эксплуатации нужно постепенно увеличивать температуру, а не сразу запускать систему на полную мощность. По окончании сезона отопления снижение температуры также должно быть постепенным.

Монтаж труб и стяжка

Стяжка для водяного теплого пола

Для укладки водяного пола потребуются крепежные профили с удобными для соблюдения шага гнездами, которые позволят зафиксировать и закрепить трубы. Крепежные профили привинчиваются к основанию пола при помощи дюбелей и соответствующих им шурупов.

Трубы необходимо после этого прижать к армирующей сетке и закрепить пластиковой стяжкой. Не стоит туго стягивать и пережимать мягкую трубу, петля должна быть более-менее свободной. Укладываемые трубы нужно изгибать в необходимых местах аккуратно, тщательно, но нельзя пережимать. Особенно это касается полиэтиленовых труб, уязвимых к деформационным процессам.

Если при пережиме появилась белое пятно или полоса, использовать материал нельзя, он деформировался, в процессе эксплуатации может образоваться залом или растяжение. Испорченная труба уходит в брак, ее нельзя укладывать в водонагревательную систему во избежание прорыва и подтекания.

После того как полы уложены, к коллектору подводятся концы труб. В случае необходимости трубы прокладывают сквозь стены (только не несущие). Затем вокруг трубы наматывается теплоизоляционный слой (вспененный полиэтилен). Удобной для присоединения труб является так называемая евроконусная система, а также, как вариант – обжимной фитинг.

Как правильно подключить теплый пол к терморегулятору

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

  • отсев с фракцией от 3 до 5 мм;
  • цемент М300 и выше;
  • пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

  • цемент – 1 часть;
  • отсев – 6 частей;
  • пластификатор – 0,35 литра на 1 мешок цемента;
  • вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания

Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

  • цемент М400 – 1 часть;
  • просеянный крупный песок – 3 части;
  • фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающиеся смеси

Наливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Замеры и маяки

Для того чтобы выставить направляющие необходимо по всему периметру комнаты провести горизонтальную линию на расстоянии 1,5 метров от пола. После этого нужно:

  1. Отвесить от полученной линии расстояние до перекрытия, получив самую высокую и самую низкую точки поверхности.
  2. Прибавить к уровню наивысшей точки 4 см и провести еще одну линию.
  3. На уровне верха стяжки зафиксировать дюбели и натянуть по ним шнур.
  4. Установить на деревянные клинки металлический профиль таким образом, чтобы его верхушка совпадала с уровнем натянутой веревки. Маяки при этом устанавливаются на расстоянии порядка 5 см от стен.

После этого подготовьте первый слой стяжки.

Виды и состав

Стяжки бывают сухие, полусухие и мокрые. Сухая стяжка представляет собой фанеру, листы гипсокартона и древесно-стружечные плиты. Для размещения системы тёплый пол применяют мокрый и полусухой тип.

Мокрая стяжка выполняется из смеси цемента с песком и щебнем, разведённых водой до нужной консистенции. Иногда в раствор добавляется немного керамзита и гравия. Марка цемента для приготовления раствора должна иметь котировку не ниже М300. Вместо песка лучше использовать отсев: он обеспечит более высокое сцепление и предотвратит отслоение и растрескивание. При приготовлении состава необходимо использование пластификатора из расчёта одного литра на квадратный метр заливаемой площади, что позволит уменьшить конечную толщину стяжки до трёх сантиметров. Цементная стяжка подходит для всех видов тёплого пола.

Полусухая стяжка выполняется при помощи сухих смесей и не требует предварительного выравнивания чернового пола. При высыхании отсутствуют трещины и не происходит усадки и деформаций. Затвердевает такой состав намного быстрее бетона, а короткий период схватывания и малое количество необходимой жидкости предотвратит протекание раствора на нижний этаж.

Полусухие и мокрые стяжки бывают плавающими и стационарными. Первый вид применяется в случаях необходимости укладки тепло- и гидроизоляции. В результате слой не имеет непосредственного сцепления ни с полом, ни со стеной. Толщина такого пола должна быть не менее 3,5 сантиметров и иметь многослойную структуру. Плавающая стяжка применяется и для заливки поверх звукоизолирующего материала, который состоит из минеральной ваты и сверху покрыт гидроизоляционной плёнкой.

Плиточный клей используется в качестве стяжки при монтаже электрического пола под плитку. Он хорошо выравнивает поверхность и быстро сохнет. При необходимости ремонта вскрывается такая стяжка намного проще бетонной.

Какой должна быть стяжка по толщине

Чтобы понять, какой должна быть толщина бетонной стяжки водяных тёплых полов, следует учесть следующие моменты:

  • Бетонный слой не должен препятствовать тепловому излучению. Водяной контур должен выполнять свою функцию.
  • Чтобы стяжка была достаточно крепкой, толщина самовыравнивающего состава не должна быть менее 2,5 и 4,5 см.
  • У обычного бетонного слоя толщина достигает 6-7 см.
  • В общей сложности толщина водяного тёплого пола составит 15 см.
  • Если увеличить толщину стяжки, это приведёт к риску расколов в бетонном слое. Чтобы этого не произошло, необходимо предусмотреть компенсационные швы.

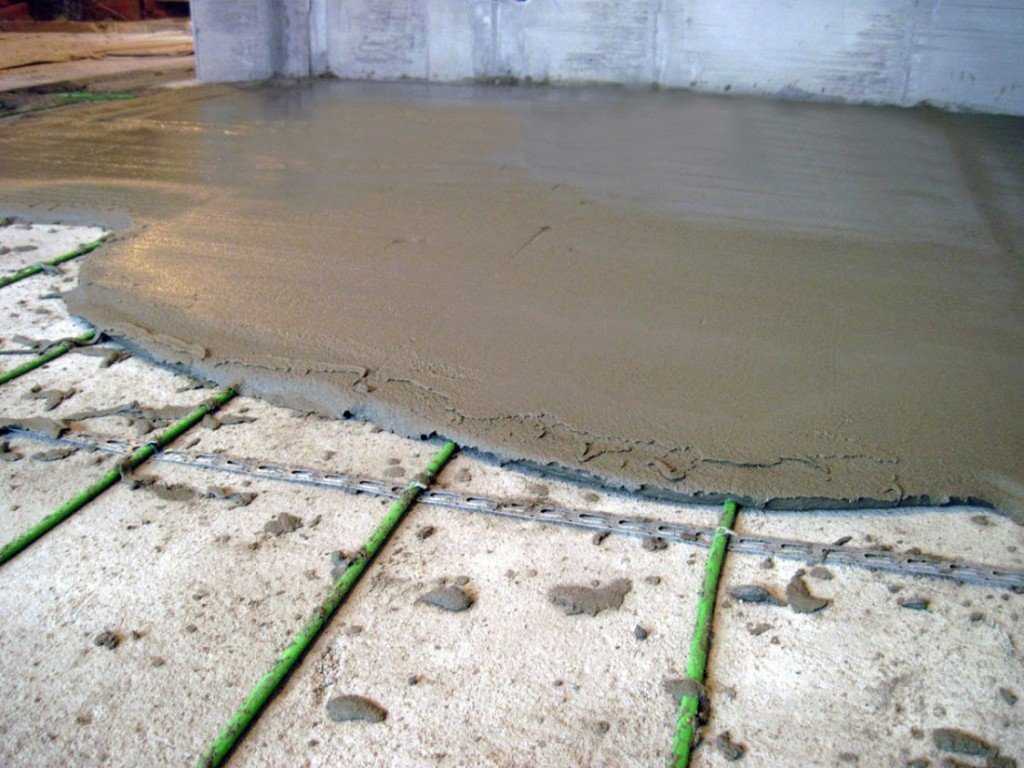

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фото
Описание

Шаг 1 – сверление отверстий под дюбеля

Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.

Шаг 2 – установка дюбелей

Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.

Шаг 3 – забивка гвоздей в дюбели

Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.

Шаг 4 – определение уровня забивки дюбелей

Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток

Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.

Шаг 5 – определение отметки верха маяка, установленного на дюбель

Теперь нужно определить отметку верха маяка при установке его на дюбель.

Обратите внимание!

Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.

Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка

Переносите сделанную ранее отметку пола на эти 8 мм  ниже, и уже по ней забиваете дюбели.

Шаг 7 – окончательная забивка дюбеля

Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.

Шаг 8 – установка маяка на дюбели

Далее ставите на дюбели маяк и снова выверяете отметку.

Шаг 9 – выкладка раствора под маяк

Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.

Шаг 10 – установка маячного профиля на раствор

Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.

Шаг 11 – снятие излишков раствора

Излишки раствора снимаете мастерком.

Шаг 12 — заливка стяжки

После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки

Сначала заполняете пространство между маяками кельмой.

Шаг 13 – выравнивание правилом

А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности.Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Цены на наливные полы «Старатели»

наливные полы «Старатели»

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

Условия установки водяного обогрева полов

В начале своего повествования мы предупредим читателя об ограничениях в установке водяного подогрева полов. Желающих установить водяные полы в многоквартирном доме ждёт разочарование.

Подзаконные акты Жилищного Кодекса запрещают обустраивать дополнительные системы обогрева в домах с центральным отоплением. Исключения могут представлять сооружения, в которых водяные тёплые полы были предусмотрены проектом.

Так как эксплуатация таких полов связана с циркуляцией горячей воды в перекрытиях зданий, то устраивать обогрев пола желательно только на 1-х этажах сооружений. Это сокращает риски получения существенных убытков в случае повреждения трубопроводов тёплых полов.

Как залить бетонную стяжку

Выбрать вид стяжки для заливки недостаточно, нужно еще знать, как правильно эту заливку выполнить. Любая ошибка при изготовлении такого покрытия снижает эффективность теплых полов, приводит к разрушению стяжки. До этапа заливки должны быть выполнены работы по подготовке основания, укладке гидроизоляции и армирующего слоя, монтаж отопительной системы. Демпферная лента также крепится по периметру помещения до укладки теплого пола. И только после этого можно приступать к изготовлению стяжки.

Как сделать стяжку теплого пола. Схема

Схема устройства стяжки

Для работы понадобится:

  • металлический профиль для направляющих;
  • сухой гипс;
  • емкость для замеса раствора;
  • уровень;
  • кельма;
  • правило.

Варианты стяжки теплого пола

Шаг 1. При помощи уровнемера на стене размечают линию заливки стяжки. Учтите, что толщина раствора над трубами не должна быть меньше 3 см.

Замешивание раствора

Шаг 2. Замешивают раствор из гипса и кельмой раскладывают его небольшими кучками вдоль одной из стен на расстоянии 20 см. Укладывают на раствор направляющие и выставляют их по уровню. Между маяками оставляют расстояние 1,5-1,8 м. Так как гипс сохнет очень быстро, не стоит раскладывать раствор для маяков сразу по всей площади, делайте это в 2-3 приема.

Шаг 3. Готовят бетонный раствор: смешивают сухие компоненты в нужных пропорциях, вливают воду, добавляют пластификатор.

Раствор выливают между направляющими и с помощью правила распределяют по поверхности

Шаг 4. При заливке пола давление в трубах должно равняться 0,3 МПа, иначе укладывать стяжку нельзя. Раствор выливают между направляющими и с помощью правила распределяют по поверхности. Работать нужно очень аккуратно, чтобы не наступить на трубы. Заливку производят порционно, разделив помещение на несколько участков. Если площадь пола более 40 м2 , между участками прокладывают демпферную ленту толщиной 5-10 мм. Лучше всего использовать специальную межконтурную ленту, которая имеет Т-образный профиль. Она имеет стандартные параметры: ширина 10 см, высота 10 см и толщина 1 см. Лента выпускается длиной по 2 м и стоит очень недорого. Монтировать ее гораздо удобнее, чем обычную ленту. Деформационные швы не дают стяжке растрескиваться при температурном расширении. Проходящие в местах швов трубы дополнительно нужно закрыть гофрой.

На фото — деформационный шов и закрытый гофрой стык труб

Когда весь пол будет залит, стяжку накрывают полиэтиленом и оставляют сохнуть. Через сутки вынимают маяки, углубления заделывают раствором. Снова накрывают пленкой, а потом периодически пол смачивают водой, чтобы не появились трещины. Как только стяжка наберет необходимую прочность, а уровень влажности опустится до 5-7%, можно укладывать финишное покрытие.

Состав стяжки под теплый пол

Однозначного мнения о том, какой вид стяжки лучше подходит для обустройства теплого пола своими руками, не существует.  В последнее время появляются сторонники сухой стяжки, в основе которой используются сухие материалы, позволяющие не тратить время на высыхание раствора, как при мокром варианте. Но самым распространенным  видом продолжает оставаться мокрая стяжка.

Для  теплого пола подойдут следующие варианты состава:

  • Цементно-песчаный раствор, замешанный в соотношении 3:1. Подходит как для водяных, так и для электрических теплых полов.
  • Раствор бетона, содержащий мелкозернистый наполнитель. Отличный вариант для системы водяного обогрева, позволяющий избежать растрескивания поверхности.
  • Самовыравнивающие смеси. В самостоятельном варианте подходят для заливки электрических нагревательных элементов, удобны при выполнении работ своими руками.
  • Специальные смеси, предназначенные для теплых полов. Имеют различный состав, представлены в магазинах в большом ассортименте.
  • Плиточный клей. Играет роль стяжки при использовании электрических нагревательных элементов.

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придётся очень тщательно, для этого нужны навыки и терпение. Понадобится длинная тёрка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Укладка греющего водяного пола в стяжку

Работы начинаются с определения места установки коллектора, который чаще всего «прячется» в специальный шкаф. Его обычно монтируют в стену. Устройство должно быть размещено так, чтобы протяженность труб от каждой из обогреваемых комнат была приблизительно одинаковой. Можно приблизить коллектор к наиболее крупным контурам. Главное, чтобы он был установлен выше уровня теплого пола, без  отвода труб вверх, иначе возможны проблемы в системе отвода воздуха.

Следующий этап – разметка подготовленного основания с учетом разделения на секторы площадью 40 кв. м. Затем укладывается теплоизоляционный слой и демпферная лента. Далее укладывается арматурная сетка, на которую впоследствии будут крепиться трубы. Если в качестве теплоизоляции выбраны специальные маты, сетка не понадобится. Можно приступать к раскладке трубопровода. Она может осуществляться разными способами: змейкой, спиралью, петлями и т.д. Шаг укладки варьируется в пределах от 10 до 40 см, а расстояние от стены до ближайшей трубы не может быть меньше 8 см.

Трубы закрепляются к арматурной сетки с помощью пластиковых хомутиков

Важно не пережать деталь, она должна находиться как бы в свободной петле, иначе под воздействием тепла труба расширится  и на участке тугого прижатия может деформироваться. Крепежные хомуты устанавливаются с шагом в 1 м

Работать с трубой необходимо очень аккуратно. Чаще всего она поставляется в виде бухты. Вытягивать ее оттуда по виткам недопустимо. Следует постепенно, по мере ее укладки, разматывать трубу, размещая и закрепляя элемент на полу.

Существует несколько вариантов укладки труб для теплого пола. Самые распространенные: спираль, змейка, петли, двойная улитка

Повороты детали выполняются очень осторожно с соблюдением требований к минимальному радиусу изгиба. Обычно он составляет около пяти диаметров трубы

Если пережать изделие образуется белесый участок-залом. Он свидетельствует о резком растяжении фрагмента и утрате им своих прочностных характеристик, что ведет к повышенному риску разрыва трубы. Укладывать деталь с таким дефектом в систему теплого пола не рекомендуется. Следует заменить поврежденный фрагмент, что ведет к появлению лишних стыков в трубопроводе, а это так же нежелательно.

Уложенные трубы необходимо подключить к коллектору. Для этого используют специальные обжимные фитинги или евроконусные системы. Начало трубы каждого отопительного контура соединяется с подающим выходом коллектором, таким образом, количество выходов и контуров должно совпадать. Окончание трубопровода подключается к возвратному коллектору. Если труба проложена около деформационного шва, на нее нужно надеть гофрированную трубку.

По окончанию установки в обязательном порядке проводится проверка системы. Для этого в трубопровод заливается вода, подается давление величиной 5-6 бар в течение суток. После чего проводится внимательный осмотр на предмет выявления возможных расширений на трубах или протечек. Подробнее на видео:

Если контрольный запуск прошел удачно, приступают к заливке стяжки. Она должна проводиться только при наполненных водой трубах с рабочим давлением в них. После заливки стяжка полностью просохнет не раньше чем через 28 дней. По истечению этого времени можно начинать работы по монтажу напольного покрытия.

Прежде, чем начать заливку стяжки, трубы крепят к армирующей сетке с помощью специальных пластиковых хомутиков, которые предотвращают сдвигание элементов

Есть некоторые нюансы, касающиеся формирования стяжки над водяными теплыми полами. Они зависят от вида напольного покрытия, которое будет уложено поверх нее. Если планируется монтаж плитки, стяжка должна быть высотой 3-5 см или распределение труб иметь промежутки порядка 10-15 см. Иначе согласно принципу распределения тепла есть опасность появления «тепловой зебры», которая может отчетливо ощущаться стопой. А вот под ламинат или линолеум лучше уложить более тонкую стяжку. В этом случае чтобы укрепить сооружение, поверх теплого пола укладывают еще одну армирующую сетку, которая к тому же уменьшит тепловой путь к поверхности покрытия.

Рекомендаций как самому сделать теплые водяные полы можно найти множество. Однако нужно четко понимать, что это сложное и ответственное мероприятие. Уложенный в стяжку трубопровод практически не подлежит ремонту и если на этом этапе выявятся ошибки монтажа или проектирования, исправить их будет крайне сложно. Именно поэтому к работе следует подходить очень ответственно, тогда новый пол с подогревом будет только радовать своим долгим и эффективным функционированием.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
