Как грамотно установить маяки для монтажа пола и какие они бывают

Чтобы сформировать ровную поверхность, при подготовке основания для декоративного напольного покрытия используют маяки для стяжки пола. Их виды и порядок

Технология заливки пола при помощи реперов

Рассмотрим подробнее и наглядно, как происходит заливка наливного пола с использованием в качестве маяков реперов, изготовленных своими руками.

Шаг 1. Для начала нужно удалить старое основание, а также плохо держащиеся элементы стяжки. Это процесс подготовки основания, которым не стоит пренебрегать. Трудноудаляемые элементы можно сорвать, используя перфоратор. Главное – убрать все то, что плохо держится.

Удаляется старое основание

Шаг 2. Далее требуется провести тщательное обеспыливание поверхности. Для этих целей используется строительный пылесос. Конечно, крупные куски раствора и мусора нужно убирать вручную.

Далее удаляется пыль

Шаг 3. Далее при помощи лазерного нивелира или уровня нужно оценить ровность основания, найдя самую верхнюю и самую нижнюю точки пола. Теперь можно посчитать приблизительный средний слой – эти данные помогут вычислить оптимальный расход смеси.

Определяется уровень пола

Калькулятор расчета сухой строительной смеси для самовыравнивающегося пола

Шаг 4. После этого полы нужно прогрунтовать. Грунтовка наносится кистью или валиком так, чтобы не был пропущен ни один квадратный сантиметр. Перед дальнейшими работами грунтовочный слой требуется просушить.

Нанесение грунтовки

Шаг 5. Теперь можно заняться изготовлением самодельных реперов. Для этого потребуется небольшой кусочек фанеры, в котором нужно высверлить отверстие небольшого диаметра (это будет шаблон), а также еще кусок фанеры и подвесы для легких подвесных потолков.

В фанере вырезано небольшое отверстие

Шаг 6. При помощи шаблона из фанеры требуется высверлить из другого куска фанеры несколько кружочков одного диаметра.

С помощью шаблона вырезаются кружочки одного диаметра

Готовые кружочки

Шаг 7. На каждой из круглых заготовок нужно отметить маркером центр и дополнительно оставить три метки на равном расстоянии друг от друга по периметру кружка (примерно в 1 см от края).

Вначале на каждой заготовке отмечается центр

Дополнительно ставится еще 3 метки

Шаг 8. Теперь из подвесов для потолков нужно вынуть металлические прутки и затем взять сверло чуть меньшего диаметра, чем сами прутки, и с его помощью просверлить в деревянных кружках отверстия по периметру и в центре каждой заготовки.

Сверлятся отверстия в заготовках

Шаг 9. Далее собираются реперы. В каждый кружок нужно вставить металлические прутки от подвесов. В центре отверстие должно быть такого диаметра, чтобы металлический прутик проходил с усилием.

В отверстия нужно вставить металлические прутки

Вставляются прутки

Шаг 10. Крайние прутики в каждой заготовке нужно установить так, чтобы они не двигались. Вот такая конструкция должна получиться.

Готовые самодельные реперы

Шаг 11. Далее в помещении нужно найти самую верхнюю точку и от полученного размера отнять минимально допустимое значение для уровня наливного пола (например, 3 мм). После этого полученное значение нужно отложить по длине центрального прутика, начиная от его низа.

Размечается центральный прут

Шаг 12. Значение на одном из прутков нужно продублировать и на остальные.

Разметка переносится на остальные прутки

Шаг 13. Далее один из маячков требуется поставить в удобное для работы место и опустить центральный прутик так, чтобы нанесенная метка совпала с лазерным лучом. Тогда под прутиком можно будет увидеть уровень толщины заливки.

Регулировка первого маяка

Метка совпала с лучом

Необходимая толщина заливки

Шаг 14. Затем нужно приготовить смесь для заливки согласно инструкции.

Приготовление смеси для заливки пола

Шаг 15. Когда смесь будет готова, можно приступать к заливке. Смесь нужно выливать на основание дозировано, ориентируясь по маякам и разравнивая смесь шпателем. Как только один участок залит и выровнен, маяк нужно сразу убирать. Оставшиеся после него отверстия тут же заполнятся смесью.

Заливка пола

Смесь разравнивается шпателем

Шаг 16. В процессе работы маяки можно переставлять, адаптируя их под новый участок пола.

Маяки можно переставлять

Шаг 17. После заливки пола его нужно прокатать игольчатым валиком с целью удаления пузырьков воздуха из него. Останется только дождаться, когда полы высохнут.

Залитый пол прокатывается игольчатым валиком

Видео – Наливные полы по маякам

Вот таким образом и производится заливка наливного пола с использованием маяков. Повторим, что для небольших помещений пользоваться ими не нужно, но вот в просторных комнатах без маяков не обойтись, если хочется добиться идеально ровного пола.

Подготовительные работы установки маяков

Направляющие для стяжки пола следует устанавливать на подготовленную поверхность. От правильного выполнения работ по подготовке помещения к установке направляющих зависят рабочие характеристики и ресурс эксплуатации выполняемой стяжки. Прочность заливаемой основы и ее внешний вид также определяются качеством подготовки напольной поверхности.

Маяки для стяжки пола

Последовательность действий:

  • Демонтируйте плинтуса по периметру помещения.
  • Очистите старое основание от изношенного покрытия.
  • Ликвидируйте на поверхности масляные следы, жирные пятна, загрязнения.
  • Очистите основу с помощью пылесоса.
  • Зашлифуйте выступающие участки, локальные неровности.
  • Заделайте ремонтной смесью глубокие трещины и полости.
  • Покройте поверхность грунтовкой с помощью валика.
  • Уложите гидроизоляционный материал на высохшую основу.

Важнейшая задача – проведение «нулевой» линии

Вся последующая работа только в том случае будет обретать какой-то смысл, если будет очень точно выведен нулевой уровень, соответствующий и горизонтали, и требуемой толщине будущей стяжки.

Для работы понадобится водный или лазерный уровень (второй, конечно, предпочтительнее – он значительно облегчит процесс).

Водный уровень

Можно, конечно воспользоваться и строительный уровнем, но в этом случае он должен быть достаточно длинным (1.5 – 2 м), очень точно выверенным, а сам работник должен обладать отличным глазомером, так как ошибка при этом методе — наиболее вероятна.

Строительный традиционный уровень

Итак, на стене помещения, в углу, который по предварительной визуальной прикидке расположен выше других, ставится отметка. Высота ее от пола может быть произвольной, но лучше избрать, в первых, кратную величину, а во-вторых, такую, чтобы было удобнее работать – например, 1.5 м.

Пробивка опорной горизонтальной линии

  • С помощью упомянутых приборов и инструментов, уровень этой отметки переносится по всем стенам, с тем расчетом, чтобы соединить полученные метки сплошной прямой линией по периметру комнаты. Если все проделано правильно, то линия должна сомкнуться в одной точке, без малейшего перепада по высоте.  Эта опорная линия может пригодиться потом не только для заливки стяжки, но и для проведения некоторых других отделочных работ.
  • Тщательно вымеряется расстояние от опорной линии до поверхности перекрытия пола через каждые 0.5 м.  Полученные значения фиксируются на бумаге или же просто на поверхности стены (если это возможно). Теперь простым сравнением результатов определяется наиболее высокая точка пола по периметру комнаты – это место, где полученное значение – самое маленькое.

На примере — явное превышение на 50 мм

  • Если с минимальной толщиной будущей стяжки уже определись, то можно переходить к отбивке так называемого нулевого уровня. В самой высокой точке отмечают риской требуемую высоту от существующего основания. Пусть, к примеру, это будет 30 мм – именно такая толщина минимально должна быть у бетонной стяжки для обеспечения ее прочности и монолитности.
  • Далее можно поступить двояко. Так, можно применить уже описанную выше методику и провести таким же образом нулевую линию вдоль поверхности пола. Это бывает не вполне удобно на такой высоте. Потому можно поступить проще – измерить расстояние между нанесенной отметкой и опорной горизонтальной линией. Затем перенести это значение строго по вертикали в нескольких точках на стенах, так, чтобы расстояние между рисками позволило провести линию с помощью имеющейся линейки. Полученная линия, полностью очерчивающая помещение по периметру, и будет являться нулевым уровнем.
  • Ограничиваться этим рано. В строительной практике редко, но все же встречаются моменты, когда уровень пола в центре помещения несколько выше, нежели у стен. Проверить это просто – нужно растянуть шнур между противоположными стенами по проведенной нулевой отметке, и проверить расстояние между ним и полом в центре комнаты. Такая проверка делается в нескольких местах. Если расстояние между шнуром и поверхностью меньше требуемой минимальной толщины стяжки, то придется несколько переместить вверх нулевой уровень – на требуемую для обеспечения нужной толщины высоту.

Если все нормально, отбивку нулевого уровня можно считать законченной.

Маячки из саморезов

Применяются в основном опытными мастерами, могут использоваться как на бетонных, так и на деревянных перекрытиях. Представляют собой вкрученные на одной горизонтали саморезы.

Шаг 1. При помощи электронного уровня или водомера отбейте горизонтальную линию на уровне нулевой отметки.

Определение нулевого уровня

Шаг 2. С учетом длины правила разметьте расстояние между линиями установки саморезов. Имейте в виду, что правило должно быть большое на 10–15 сантиметров, чем расстояние между линиями маячков.

Шаг 3. Вкрутите саморезы по углам помещения, натяните по уровню между ними нить.

Саморезы в качестве маяков

Точечные штыревые маяки

Шаг 4. Вдоль нити на расстоянии ≈ 20–30 см высверлите отверстия под дюбели, вставьте метизы. Длина саморезов 30–40 мм. Чем больше перепад по высоте основания, тем длиннее нужны дюбель-гвозди.

Дюбель-гвоздь

Шаг 5. Вкрутите в дюбели саморезы и постепенно подровняйте их высоту по натянутой веревке. Можно пользоваться и уровнем, но первый способ надежнее и быстрее.

Точечные штыревые маяки

Практический совет. Имейте в виду, что во время отбивки нуля нужно знать толщину металлического профиля или деревянной рейки, которая будет лежать на шляпках саморезов. Если этого не учитывать, то уровень стяжки окажется выше запланированного.

Шаг 6. На шляпки ложится рейка или профиль, и можно начинать делать стяжку. Если помещение длиннее реек, то по мере продвижения работы с одного конца комнаты к другому, рейка немного сдвигается по саморезам.

Установленный маяк

Уложенный профиль и процесс выравнивания пола

У неопытных строителей рейка может самопроизвольно падать с головок саморезов. Для исключения такого неприятного явления в некоторых местах зафиксируйте положение рейки раствором. Чтобы раствор быстрее застыл и позволил работать, посыпьте его несколько раз сухим цементом, он вытянет воду и ускорит схватывание. Простой способ позволяет экономить несколько часов времени.

К недостаткам такого вида маячков можно отнести необходимость высверливать отверстия в половых перекрытиях.

Ели вы занимаетесь строительными работами профессионально, то есть смысл сделать многоразовые маячки, которые можно использовать в большинстве случаев. Изготавливаются они из деревянных или металлических реек. Для изготовления понадобятся ровные деревянные рейки с размерами ≈ 20×30 мм и саморезы длиной 80–100 мм. Длина реек значения не имеет. На расстоянии примерно 20–30 см высверливаются отверстия и вкручиваются болты на гайках с двух сторон или саморезы. Желательно, чтобы метизы имели оцинкованные поверхности или изготавливались из нержавеющих сплавов. Длина метизов не менее десяти сантиметров.

Крепеж для маячков

Выставляются такие маячки по тому же принципу, что и регулируемые половые лаги. Вначале нужно определить минимальную толщину стяжки, для этого находится наиболее высокое место и от него примерно на расстоянии 1–2 сантиметра при помощи уровня наносятся метки на противоположных стенах. Далее определяется расстояние между маяками, оно должно быть меньше длины правила. Опытные строители могут работать с правилом длиной более полутора метров, новичкам лучше иметь планки короче.

Правила алюминиевые для штукатурки и стяжки

Правило

Дело в том, что неопытные мастера чаще всего допускают перепад по высоте в местах стыков стяжки между маячками. Больше линий с маяками – больше изломов на стяжке сделают строители. Длинным правилом сложнее работать, зато пол получается ровнее. Это правило касается абсолютно всех типов мачков и материалов для выравнивания пола.

Стяжка пола по маякам

Маяки для полусухой, цементно-песчаной и бетонной стяжки пола

Для выравнивания стяжек из цемента и песка используют несколько вариантов маяков.

Вариант 1 — «Профиль на основании из раствора»

Самый распространенный – гипсокартонный профиль (27Х28мм). Его устанавливают в перевернутом виде на подставки из деревянных брусков, кирпича, холмов из раствора.

Закрепляют профиль на подставках с помощью гипса (алебастра)  или цементно-известкового раствора. Цементно-песчаный раствор использовать не рекомендуют из-за того, что он долго сохнет, и придется ждать 2-3 дня, чтобы продолжить работы.

Маяки на основаниях из раствора — для усиления прочности таких маяков берут по 2 профиля и вкладывают друг в друга

К дальнейшим работам можно приступать только тогда, когда все высохнет. Вместо профилей при данных видах стяжек используют даже обычные трубы, которые после выравнивания убирают и используют по назначению.

Вариант 2 — «Профиль на саморезах»

Для этого в поверхность основы через 20-30 см вбиваются дюбеля. На них с помощью саморезов крепятся профили для маяков. Поскольку саморезы легко регулируются, выставить необходимый уровень не составит труда. Для осуществления стяжки по грунту можно забить по площади поверхности деревянные бруски, а в них вкрутить шурупы.

Эти колышки приблизительно должны быть 1,5х1,5 см, а длиной 14-15 см. В них вкручивают саморезы (91 мм), которые потом выставляют по уровню. Сначала это делают с крайними точками, потом со средними.

Установка штыревых маяков — сверху прикручиваются направляющие

Вариант 3 — «Комбинированный»

На полу-основании через1 мпросверливаются отверстия и забиваются дюпеля. Далее закручиваются и выставляются по уровню саморезы. По центру между саморезами укладывают горку из раствора, она должна быть чуть выше уровня саморезов. Потом с помощью рейки или того же правила раствор вдавливается до нужной высоты.

Вариант 4 — «Деревянные бруски»

Этот способ уже можно назвать «старинным». Вместо профилей раньше использовали деревянные бруски с толщиной стенки30 мм. Перед тем, как использовать такие маяки для цементно-песчаной стяжки, их старательно вымачивают, иначе они могут отрицательно повлиять на цементную стяжку.

Вариант 5 — «Маяки из раствора»

Установить шурупы на расстоянии, равном длине маяка. Между шурупами натягивают проволоку в несколько рядов. Вдоль проволоки выкладывают цементно-известковый раствор, формируют из него нечто вроде стенки. Берут длинную рейку  и, двигая нею перпендикулярно натянутой проволоке, касаясь при этом шурупов, выравнивают горизонтальную площадку, которая послужит в дальнейшем маяком. Прежде чем приступить к дальнейшим работам, таким маякам нужно дать высохнуть. Зато они имеют преимущество: их не нужно демонтировать.

Вариант 6 — «Для полусухой стяжки»

Существует вариант, при котором полусухую стяжку проводят практически без маяков. Для этого в углах помещения уже на подготовленной поверхности засыпают две кучи раствора и формируют из него площадки согласно с необходимым уровнем. Расстояние между такими площадками должно быть не большим, чем длина правила. После того, как такие маяки высохнут, пространство между  ними заполняют раствором и выравнивают правилом,  ориентируясь на них.

Маяками при полусухой стяжке пола могут служить утрамбованные и выровненные уровнем горки раствора

Вариант 7 — «Для плавающей стяжки»

Так называют цементно-песчаную стяжку, уложенную на слой пенопласта. Такой вариант позволяет дополнительно утеплить пол. При такой стяжке удобнее использовать саморезы, закрученные в пол-основание. Сверху них укладывается пенопласт, в местах крепления саморезов его протыкивают. После заливки стяжки, выравнивания пола, его высыхания такие маячки выкручивают, а отверстия заполняют раствором.

Это касается и других типов маяков, используемых при мокрых стяжках. После того, как стяжка засохнет, их нужно демонтировать, а борозды затереть раствором.

Из чего и как устанавливаются маяки

Способов устройства системы маяков для выравнивания пола немало, например вот статья про выравнивание пола по маякам . Они различаются и используемыми материалами, и технологией их установки. Некоторые системы предназначены для конкретных видов стяжек или напольного покрытия, и применяются только с ними.

Рассмотрим самые распространенные методики:

Деревянные лаги

Да, деревянные лаги, служащие для настила доски или укладки на них ОСП, фанеры и ли других листовых материалов, тоже смело можно отнести к разряду маяков. Установка их строго по нулевому уровню в итоге даст требуемую ровность и горизонтальность финишного покрытия.

Деревянные лаги — тоже своеобразные маяки

Понятно, что для лагов требуется ровный брус без геометрических деформаций. Крепление его к полу может быть разным – все зависит от материала поверхности. Удобно в этом случае пользоваться винтами или длинными саморезами – их вращением в ту или иную сторону можно точно вывести верхнюю грань по нулевой отметке. При этом, конечно, под лаги по всей длине подкладывают дощечки или клинья, чтобы не допустить провисания или прогиба при механической нагрузке сверху.

Это – один из тех случаев-исключений, когда лаги-маяки чаще всего располагают не вдоль, а поперек вытянутого в длину помещения.

Деревянные маяки для устройства стяжки

Установка таких маяков мало отличается от вышеупомянутого способа. Такая технология имеет очень давнюю историю, но, сказать по правде – это далеко не идеальный вариант по нескольким причинам.

  • Во-первых, найти техническую древесину, которую было бы не жалко для этих целей, но вместе с тем, чтобы она отличалась ровностью по всей длине – сама по себе непростая задача.
  • Во-вторых, брусья для устройства таких маяков (сечением не менее 30 × 30 мм) необходимо заранее хорошенько вымочить в воде, чтобы они полностью пропитались влагой. Если этого не сделать, то при заливке стяжки дерево начнет активно впитывать воду из бетонного раствора. Мало того что в этих местах могут образоваться своеобразные провалы – неправильны водный баланс приведет к тому, что стяжка на этих участках не получит требуемых прочностных качеств.
  • В-третьих, после схватывания стяжки потребуется изъять подобные маяки из ее толщи, так как дерево со временем обязательно станет разлагаться, и в этих местах появятся пустоты, монолитность поверхности покрытия будет нарушена. Значит, предстоит извлекать брусья (а стало быть, это нужно сразу предусмотреть при их установке), разводить вновь бетонный раствор, чтобы заделывать образовавшиеся полости. Это – лишние, никому не нужные трудозатраты.

Единственно, когда этот вариант действительно может быть оправдан – при устройстве сухой стяжки. В этом случае можно применять ровную сухую древесину.

Использование металлических профилей

На сегодняшний день это – самый распространенный способ установки системы маяков. Одно из его главных достоинств – металлический профиль служит отличной направляющей для перемещения правила при разравнивании стяжки, безо всякой вероятности истирания поверхности, зацепов и т.п.

Какие металлические профили могут для этого применяться:

Широко используют П-образные оцинкованные профили, обычно применяемые для монтажа гипсокартонных конструкций. Они легки, хорошо «держат» линию даже при нагрузке, а в случае необходимости, если применяется для стяжки особо тяжелый бетонный раствор, из них очень просто сделать более прочную коробчатую конструкцию с прямоугольным сечением, просто сложив два профиля вместе, один в другой.

Используемые для установки маяков металлические профили

При стяжках незначительной толщины зачастую прибегают к использованию штукатурных маяковых профилей. Такой способ имеет право на существование, хотя и подвергается критике со стороны опытных строителей. Дело в том, что даже несмотря на то, что такие профили снабжены ребром жесткости, при больших толщинах стяжки или же на больших площадях заливаемого бетоном пола, их прочности может оказаться недостаточно. Под действием больших нагрузок они могут начать прогибаться, изгибаться в плоскости или пружинить. Значит¸ им потребуется, что избежать этого, намного больше опорных точек – а это лишня работа.

Для тонких стяжек подойдут штукатурные профили

При заливках стяжек в технических помещениях нередко в качестве маяков-направляющих используют даже ненужные трубы круглого или прямоугольного сечения. В ряде случаев они даже привариваются к армирующей конструкции будущей стяжки на требуемом нулевом уровне по своему верхнему краю.

В технических помещениях, например, в гараже, можно использовать трубы

Ассортимент направляющих

Существуют разные виды маячков. Они отличаются не только типами составных материалов, но и способами монтажа. Более того, некоторые из них используются при заливке самовыравнивающихся смесей, другие – при устройстве стяжек.

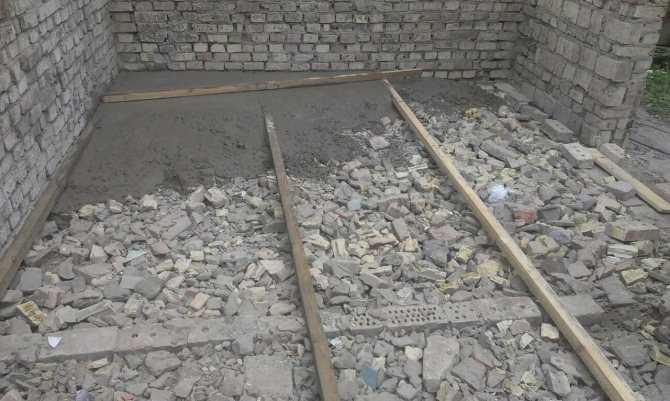

Маяки из деревянных реек

Направляющие представляют собою деревянные брусья, имеющие сечение 3х3 см. В принципе, можно использовать материал и других размеров, главное, чтобы сечение образовывало квадрат. В противном случае заготовки имеют минимальную устойчивость при работе. Используются они для устройства цементных стяжек.

Уровень маяков регулируется при помощи клиньев, саморезов либо подкладок. Данный способ разметки ныне устарел, но, всё же, иногда применяется.

Маяки из металлических профилей

Речь идёт о профиле для гипсокартона (ПН 28х27 либо ПП 60х27). Чтобы увеличить прочность, их вкладывают друг в друга и получают квадратное сечение. Направляющие используют для устройства бетонного пола и сухой стяжки либо засыпки.

Купить материал можно практически в любом строительном магазине. С ним очень удобно работать, но есть и минус – отсутствие вариаций по высоте профилей. Выбор ограничен: только 3 и 6 см.

Маяки из штукатурных профилей

Пользуются повышенным спросом по нескольким причинам:

  • Идеально подходят для формирования стяжек с небольшой площадью.
  • Имеют простое устройство.
  • Обладают функцией регулировки высоты, путём вкручивания-выкручивания болтов.
  • Отличаются небольшой толщиною около 1 см, т.е. с их помощью предполагается установка только тонких стяжек.

Направляющие из металлических труб

Речь идёт о трубах с круглым, квадратным либо прямоугольным сечением. Чаще всего их применяют для устройства бетонного пола в помещениях с большой квадратурой. Материал очень прочен и практически не деформируется. Он способен выдерживать большую массу стяжки.

Реперы

Для работы с таким профессиональным инструментом, как маяки на треногах, требуется опыт и мастерство. Реперы используются для устройства самовыравнивающихся стяжек и наливных полов. Регулируются при помощи стержня, по которому и выставляется уровень. Отличаются высокой точностью. Маяки-реперы изображены на  фото выше:

Маяки-саморезы

Дюбель-гвозди либо саморезы прикручиваются к основанию, а по их шляпках ориентируются на уровень стяжки. Просты в установке, но не очень помогают при выставлении точного уровня.

Направляющие из раствора

Создаются из смеси самой стяжки либо известково-цементного раствора. Применяются при заливке цементной стяжки и бетонного пола. Их высота не имеет ограничений и, что особенно приятно, маяки не нужно убирать по окончании работ. Правда к ним нельзя даже приступить, пока материал не высохнет, на что уходит несколько дней.
